TX16S와 XSR-SIM 바인딩 후 리프트오프 설정

레이싱 드론 시뮬레이터를 위해 무선 동글을 마련 했습니다. ㅎㅎ
기존에는 유선으로 사용을 했었는데 좀 불편한 점이 있어서 무선 컨버터 제품을 알아보던 중 FrSky 송신기용 무선 모듈이 이미 판매되고 있었네요 ^^...

다만 FrSky 송신기 용이라 제 그라우프너 MZ-24에서는 사용이 불가능 하지만, 세컨송신기인 라디오마스터 TX16S에서는 사용이 가능하여 구입했습니다.

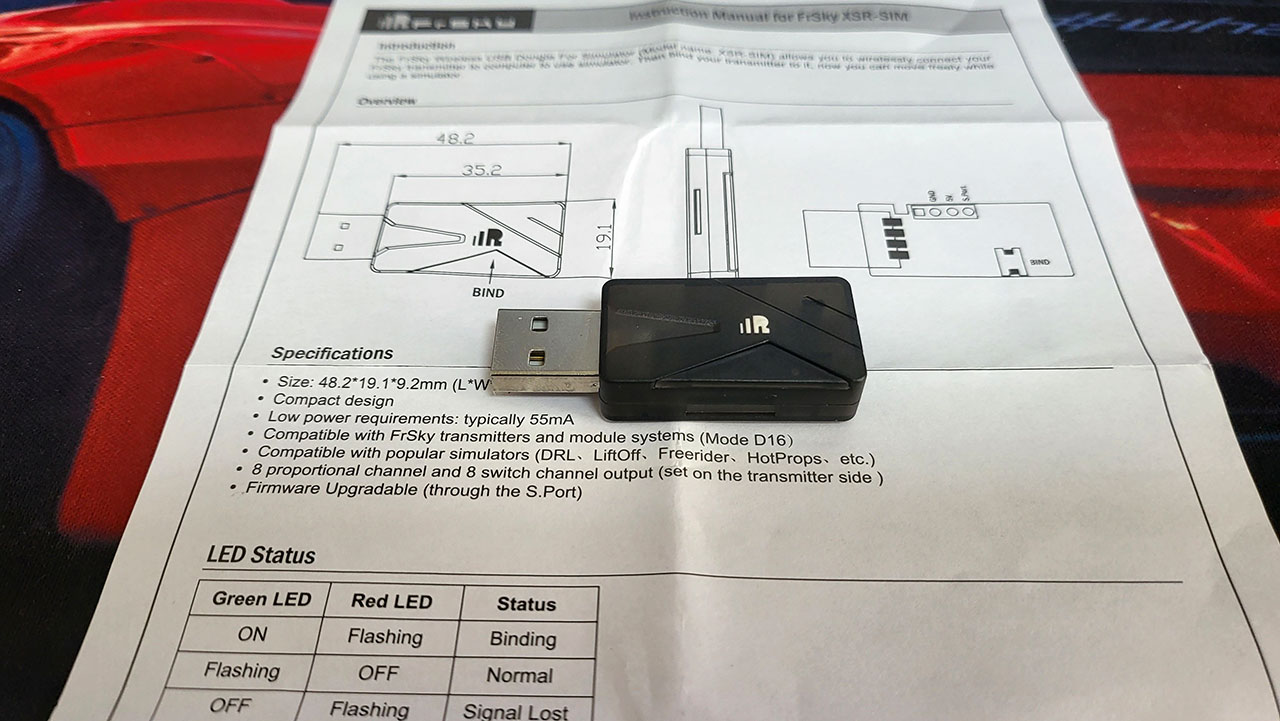

XSR-SIM 모듈 입니다. 구성품은 1장짜리 영문설명서와 본체 입니다.

외부 연결단자는 없고 펌업등을 위한 S-Port는 케이스를 열어야 하네요.

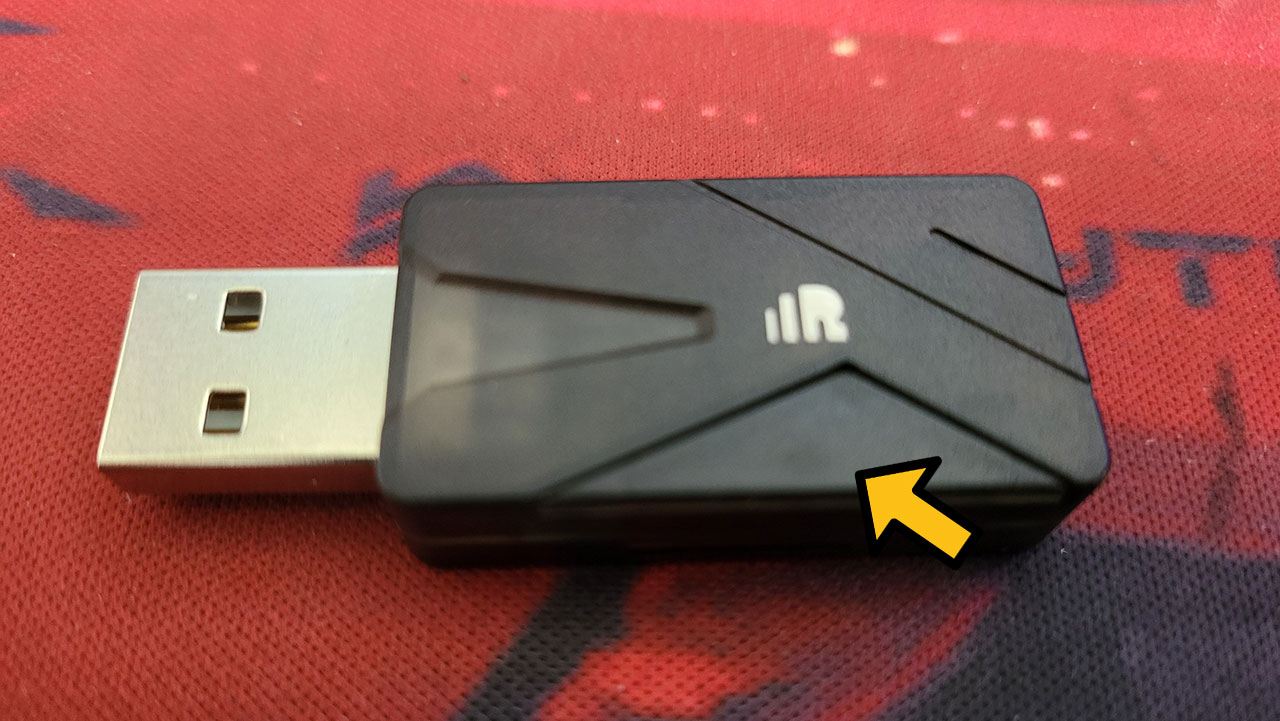

위 화살표가 가리키는 삼각형이 바인딩 버튼 입니다.

뭐 기능적으로 잘 동작을 하므로 상관은 없지만 제품 외관의 퀄리티는 그냥 중국산 입니다. ㅎㅎㅎ

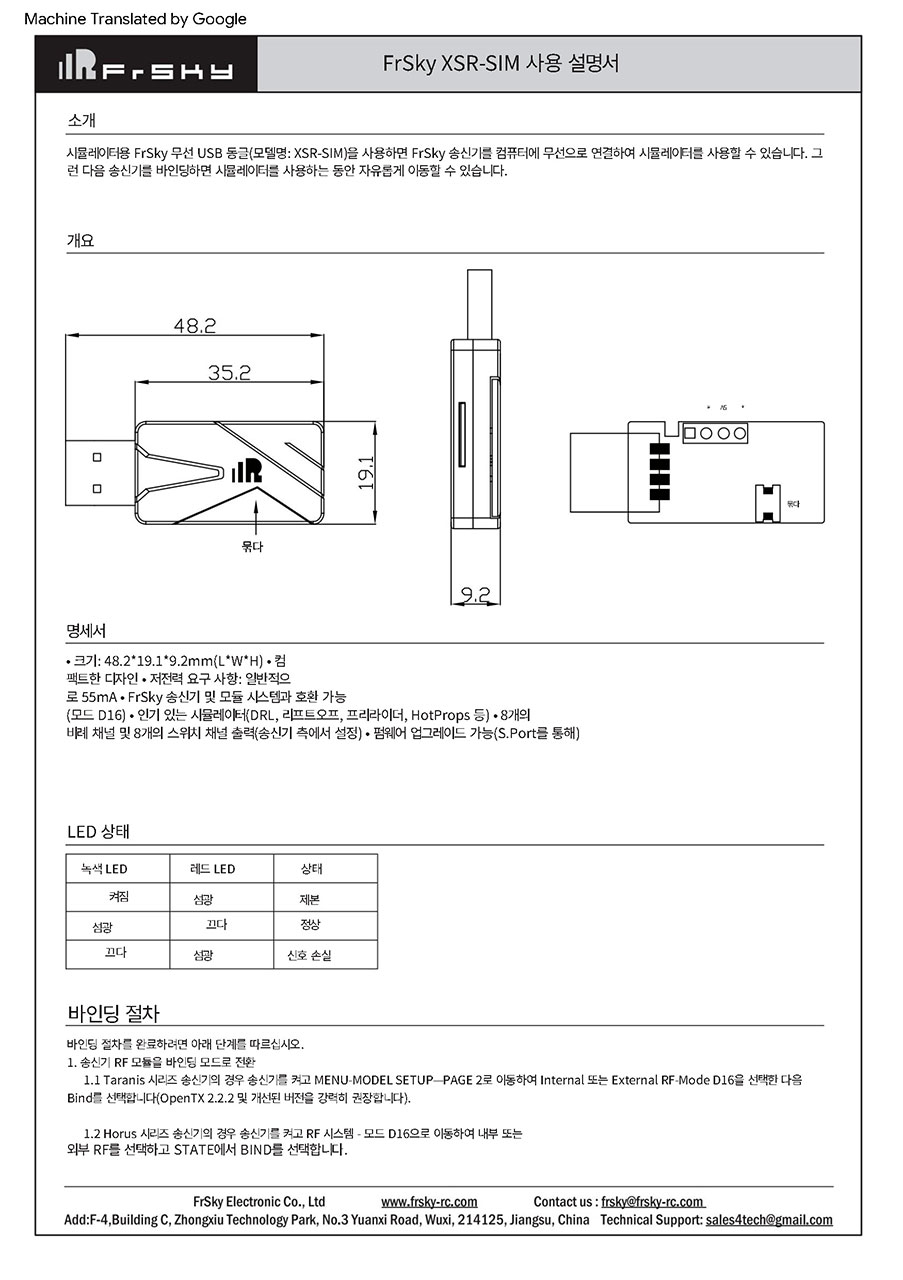

구글번역 설명서(앞)

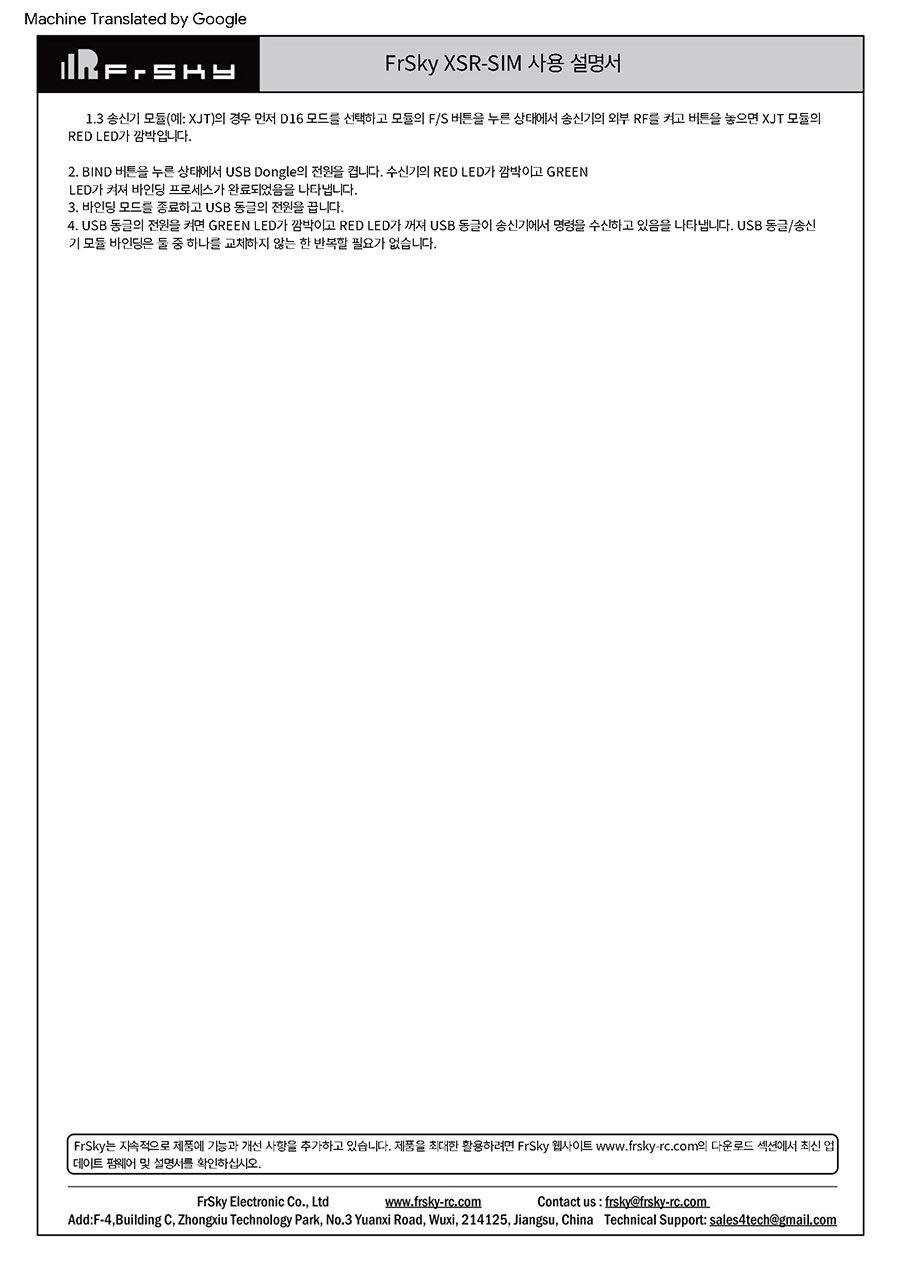

구글번역 설명서(뒤)

이제 본격적으로 설정을 해 보겠습니다.
설정방법은 어려운 부분이 없으며, 일반적인 수신기 바인딩 방법과 동일(비슷)합니다.

시뮬용 모델 선택

지원하는 송신기는 FrSky사의 송신기(타라니스 등)이거나 OpenTX 지원 송신기 혹은 D16 수신기 바인딩이 가능한 중국산 송신기 들이며 본 포스팅에서는 라디오마스터 TX16S를 기준으로 설명합니다.

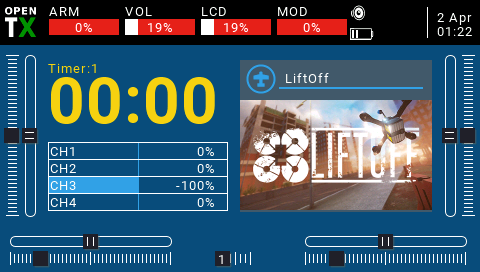

우선 TX16S에 시뮬레이터로 사용한 모델을 추가한 후 화면설정을 해줍니다.
기본 화면 설정 방법은 아래 포스팅을 참고하세요~
https://junghwan.net/370

TX16S 기본 설정 및 화면 꾸미기



송신기를 바인딩 상태로 변경합니다.

TX16S 우측의 MDL버튼을 길게 눌러서 MODEL SETUP으로 진입합니다.
아래로 스크롤 후 Internal RF 항목을 설정해 줍니다.
Mode는 MULTI FrSky D16을 선택해 주고 Bind버튼을 선택하면 TX16S에서 "삐비빅~"하는 비프음이 반복됩니다.
이때 XSR-SIM 모듈을 바인딩 모드로 전원을 켜 줍니다.

XSR-SIM 바인딩 모드

XSR-SIM 모듈은 바인딩 버튼(삼각형 모양)을 누른 상태로 전원을 켜(PC에 연결) 주면 됩니다.

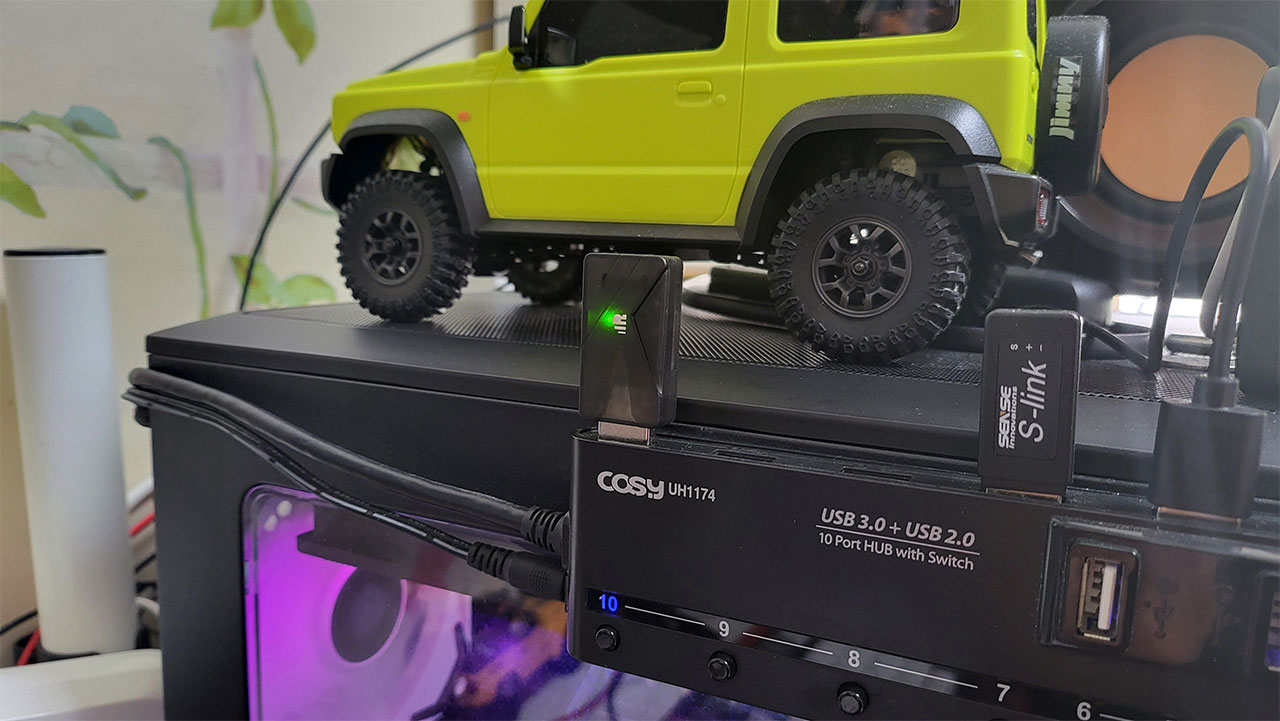

연결완료 (바인딩 후 XSR-SIM모듈의 전원을 껐다가 다시 키면 연결됩니다.)

무선 연결 작업은 다 되었으며 이제 사용하는 시뮬레이션 프로그램에서 설정 후 사용하면 됩니다.

프리라이더(Free Rider)를 사용하시는 분들은 아래와 같이 송신기 입력값을 변경해 주어야 합니다.
짐벌 값이 넘어가 버려서 입력값 및 오프셋 값을 50%로 변경해 주어야 합니다.

MDL버튼을 길게 누른 후 PAGE>버튼으로 INPUTS로 이동합니다.

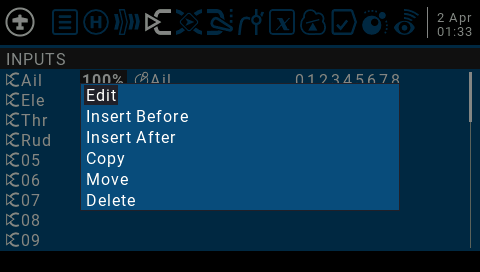

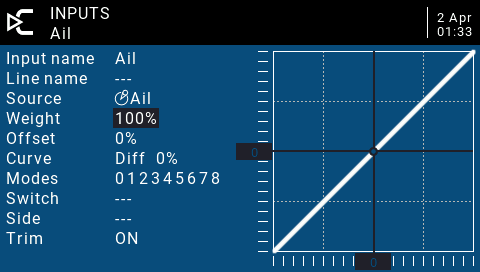

각 채널에서 스크롤버튼을 길게 눌러서 Edit를 선택합니다.

Weight를 50%로 줄여줍니다.

오프셋 값도 50%로 줄여줍니다.

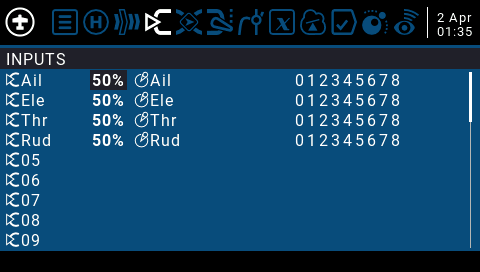

모든 채널에 대해서 50%로 설정을 했습니다.

프리라이더를 이용해 보시면 정상적으로 동작됩니다.

이제 리프트오프에서 설정을 마무리하고 정상 동작 확인을 해 보겠습니다.

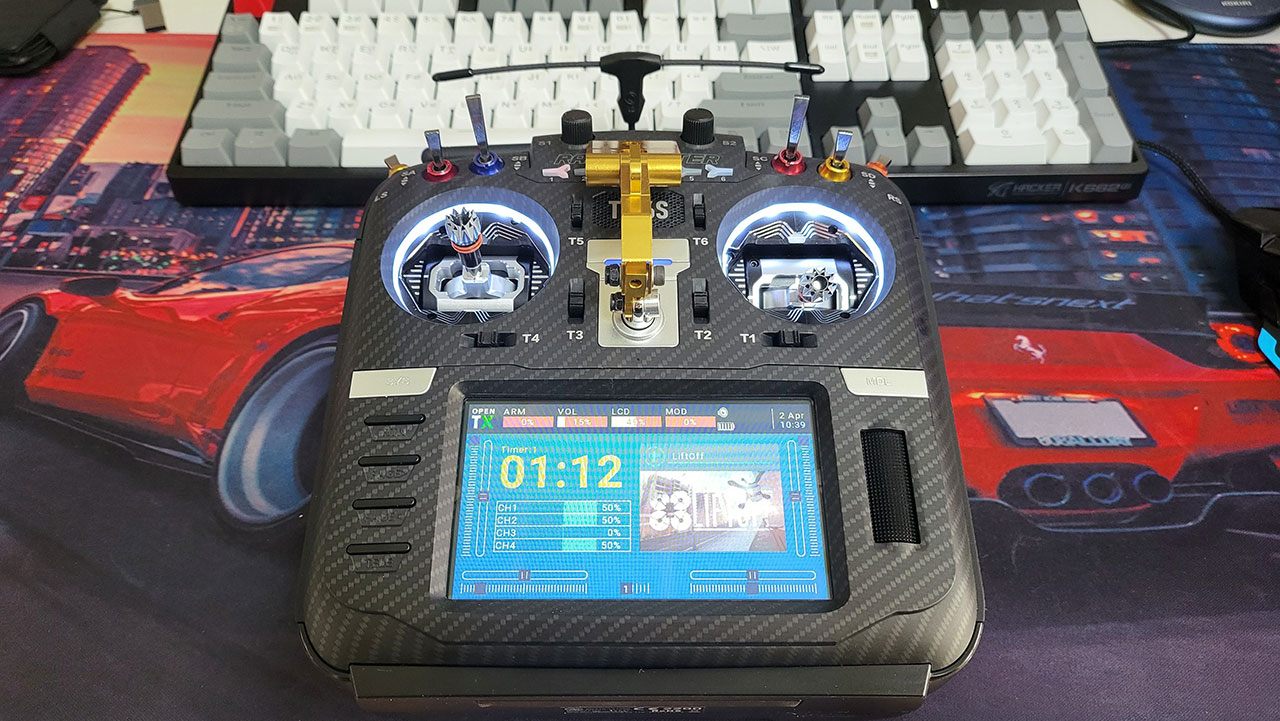

바인딩 후 연결된 상태

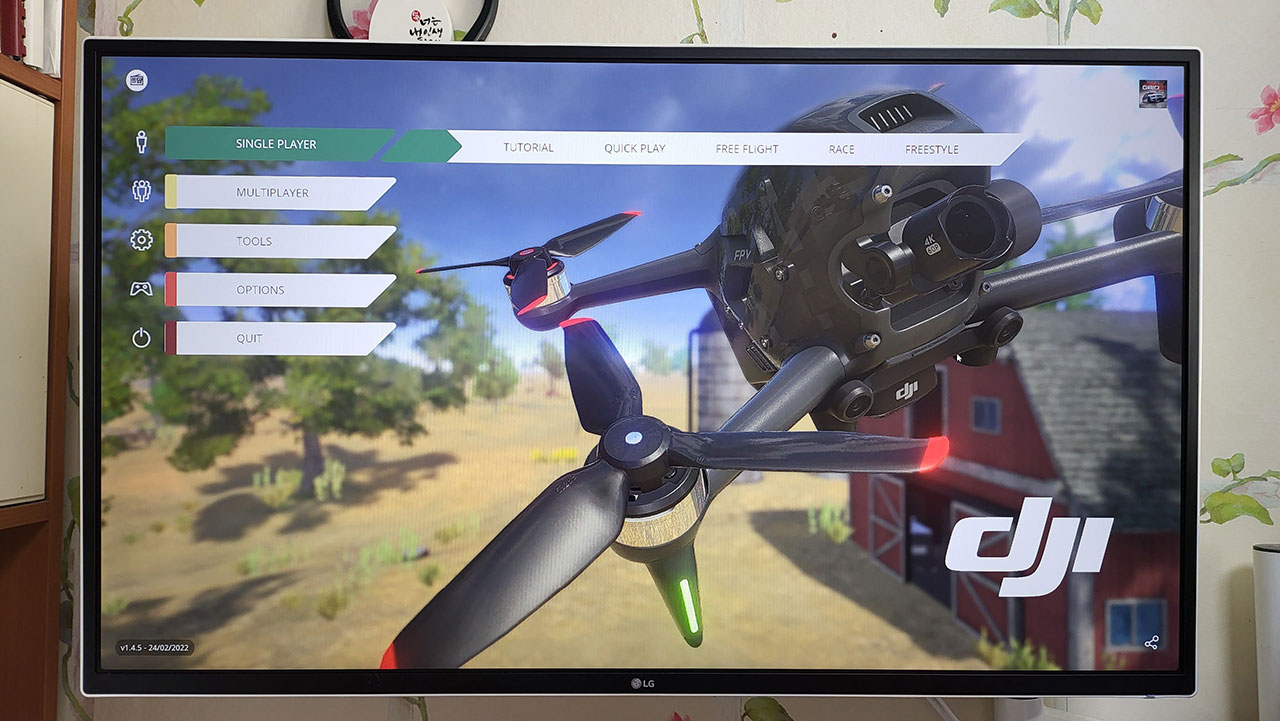

리프트오프 : DJI 레이싱드론 무료 DLC가 떠서 받았더니 기본으로 선택되어 있네요 ㅋ~

리프트오프 설정은 아래 영상을 참고하시기 바랍니다. (간단합니다.)

https://youtu.be/r551VliuXDs
