샤오미 짐니 드라이브 샤프트 교체 및 부밍음 제거

샤오미 짐니 두 번째 업그레이드입니다. ㅎㅎ

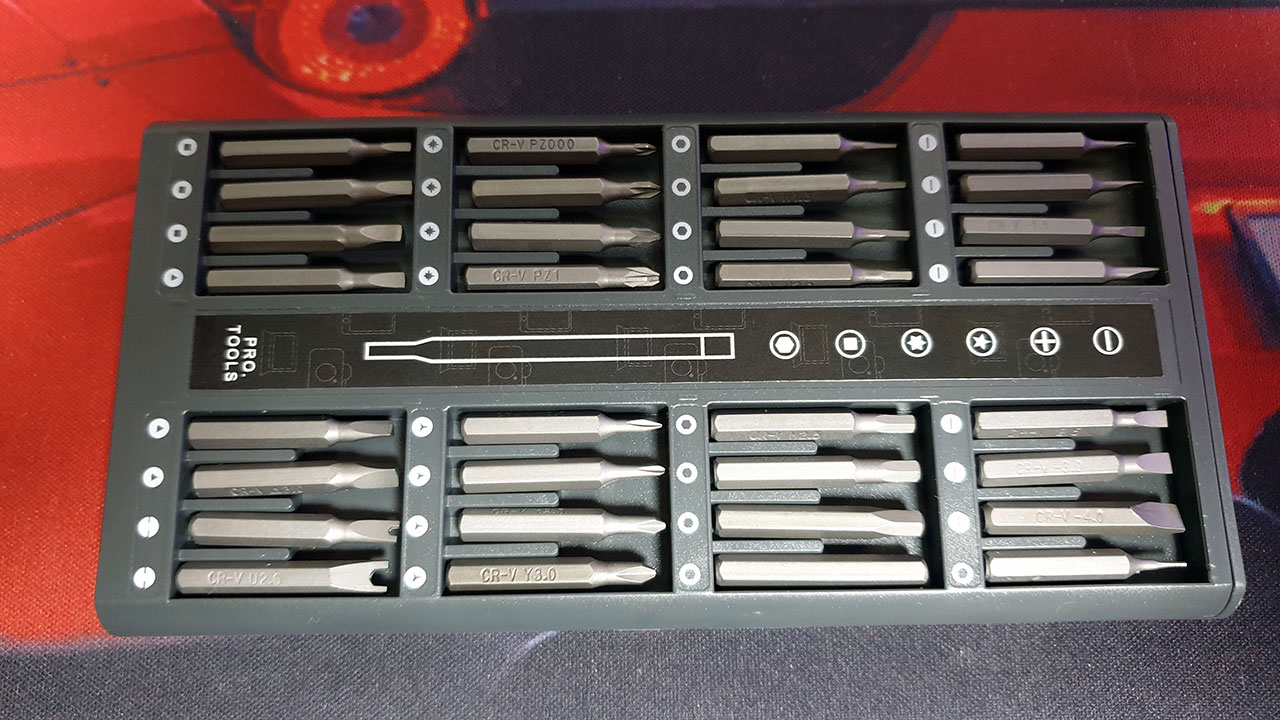

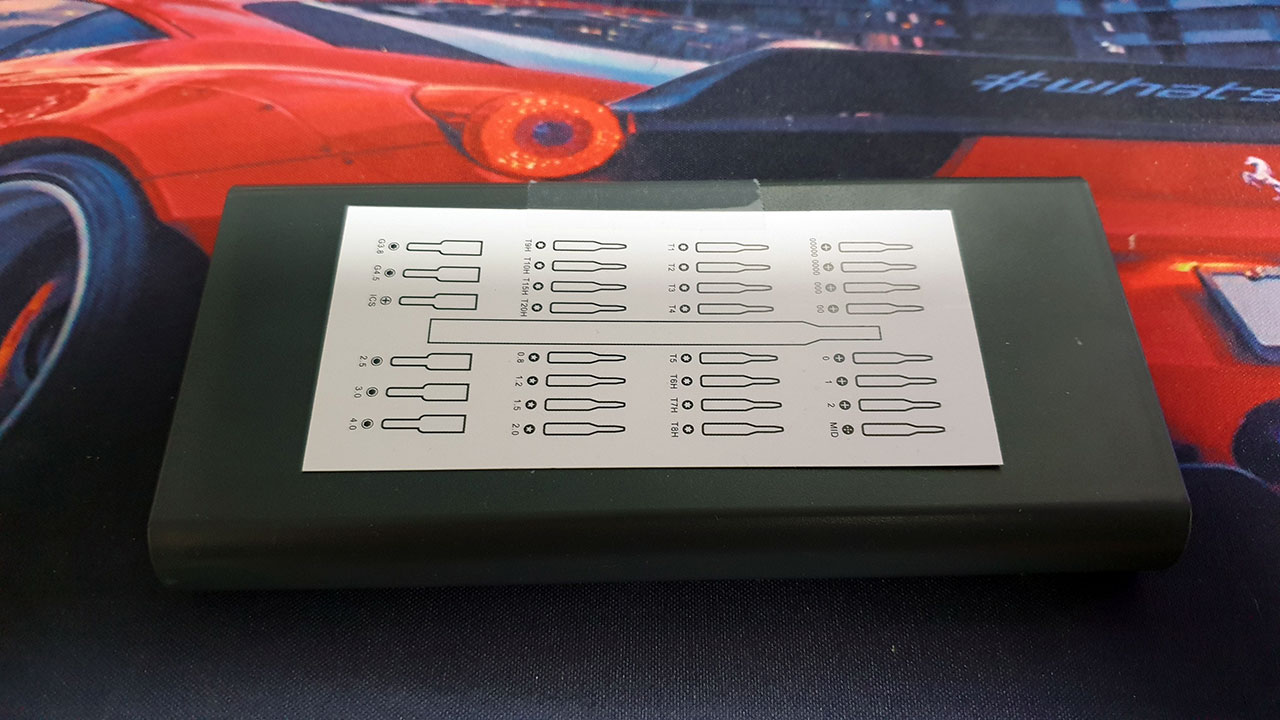

짐니를 위해 전용툴을 하나 마련했습니다. ㅋ~



필요한 건 1.3T 육각렌치 하나였지만 같은가격에 세트를 구입했네요 역시 알리 ㅎ~

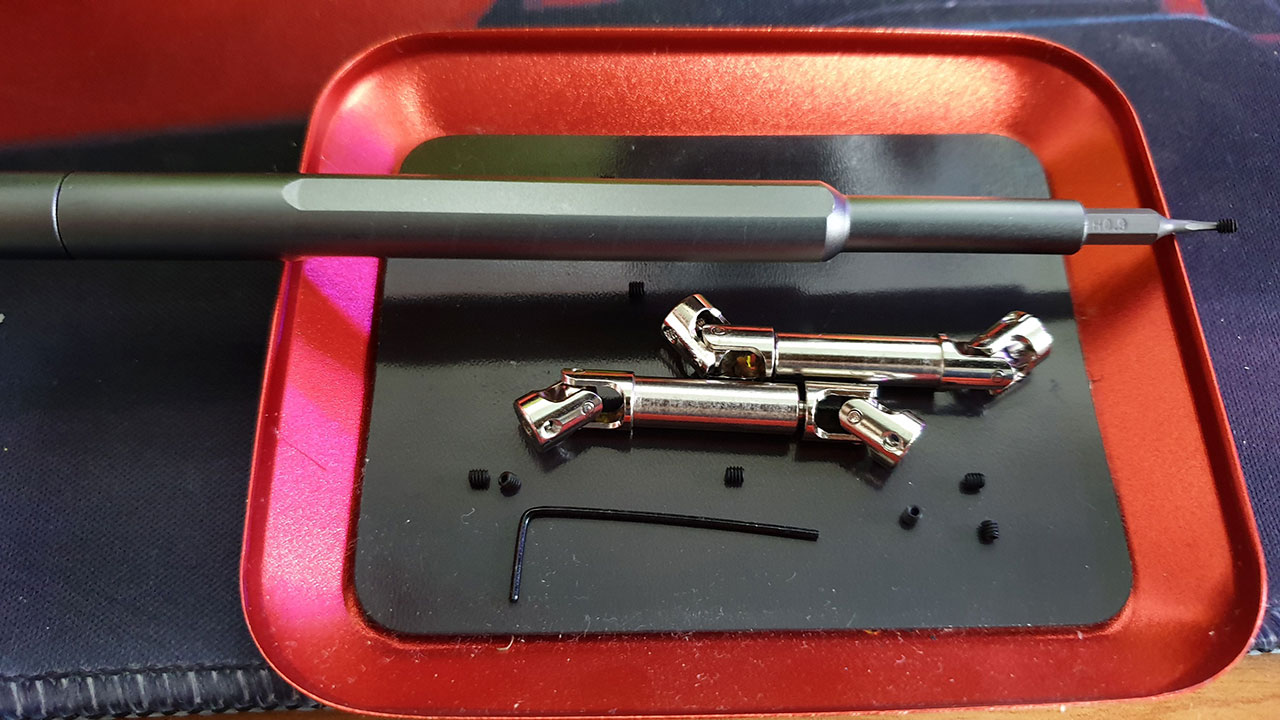

업그레이드 해 줄 드라이브 샤프트 입니다.

샤오미 짐니가 순정 상태에서도 충분히 괜찮긴 한데... 드라이브 샤프트가 너무 약하더군요.
스마트폰을 조종을 할때는 못 느꼈는데 제 주력 송신기인 Flysky 노블 NB4에 바인딩 후 좀 과격(?)하게 움직였더니 드라이브 샤프트가 바로 분리되어 버리더군요 ㅋㅋㅋ
그래서 교체를 마음먹었습니다.

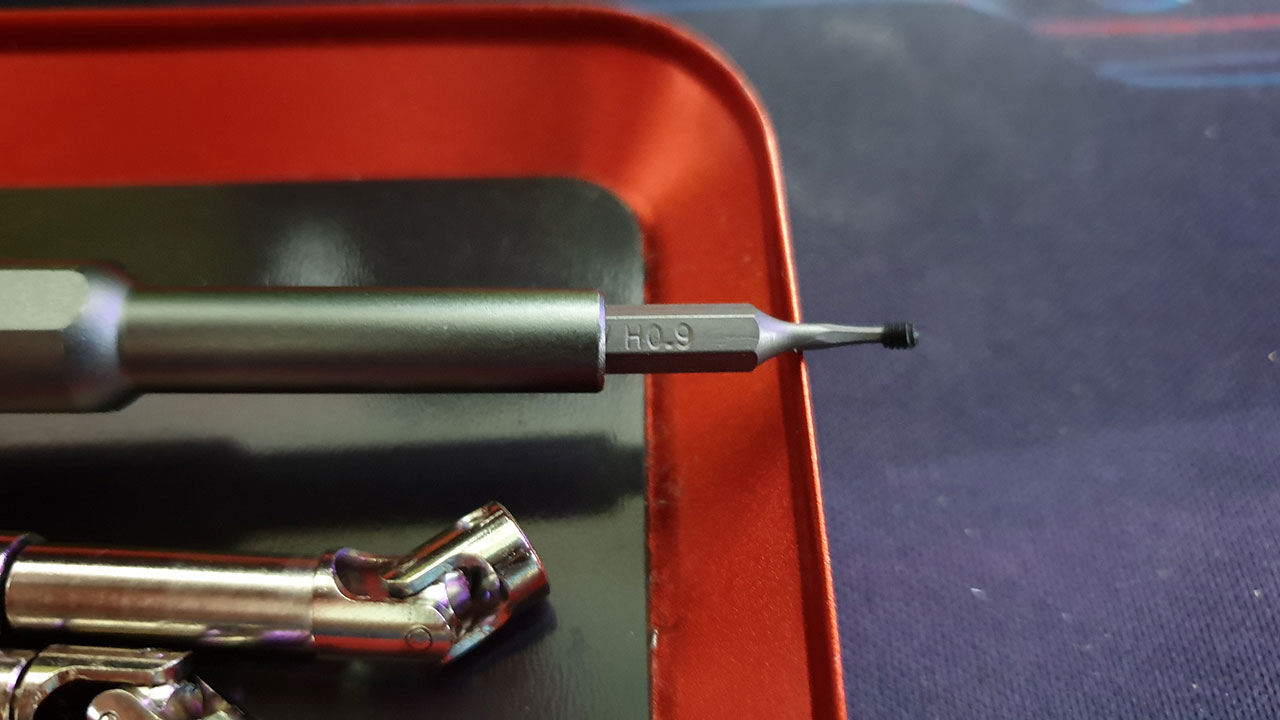

드샤 고정용 무두볼트는 0.9T 육각이네요 ㅎㅎ

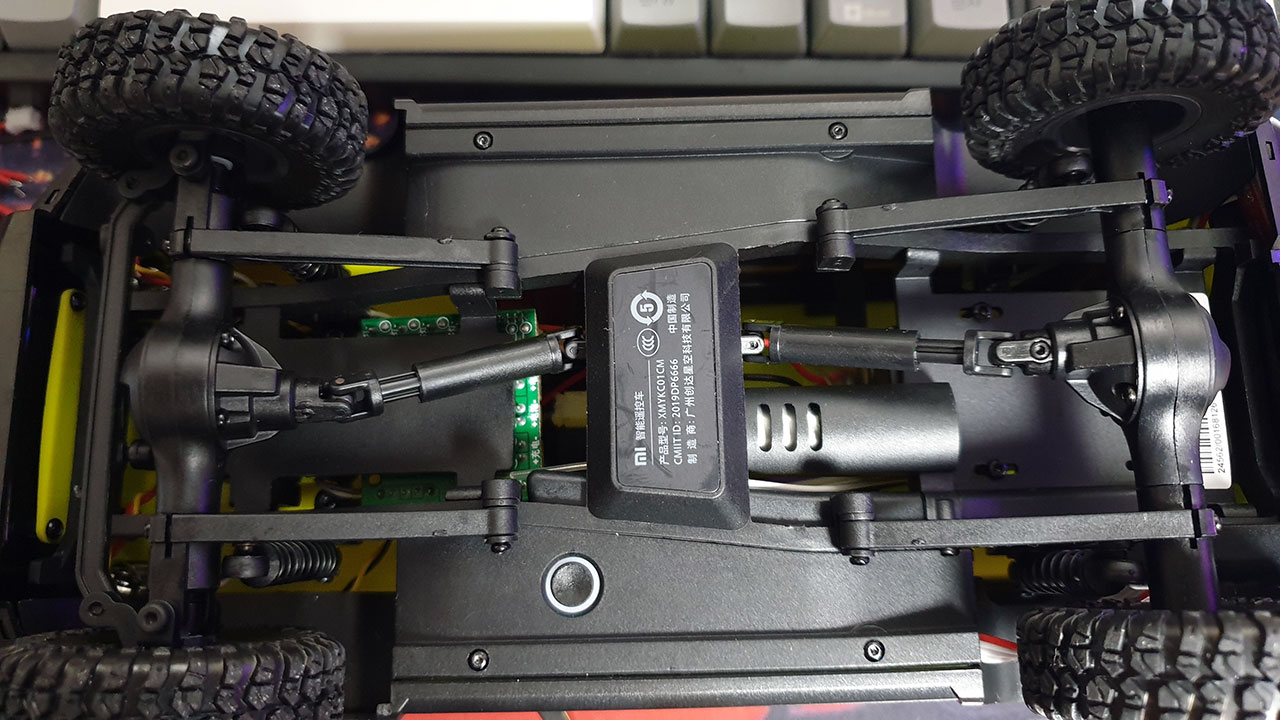

교체할 순정 드라이브 샤프트 상태 입니다.

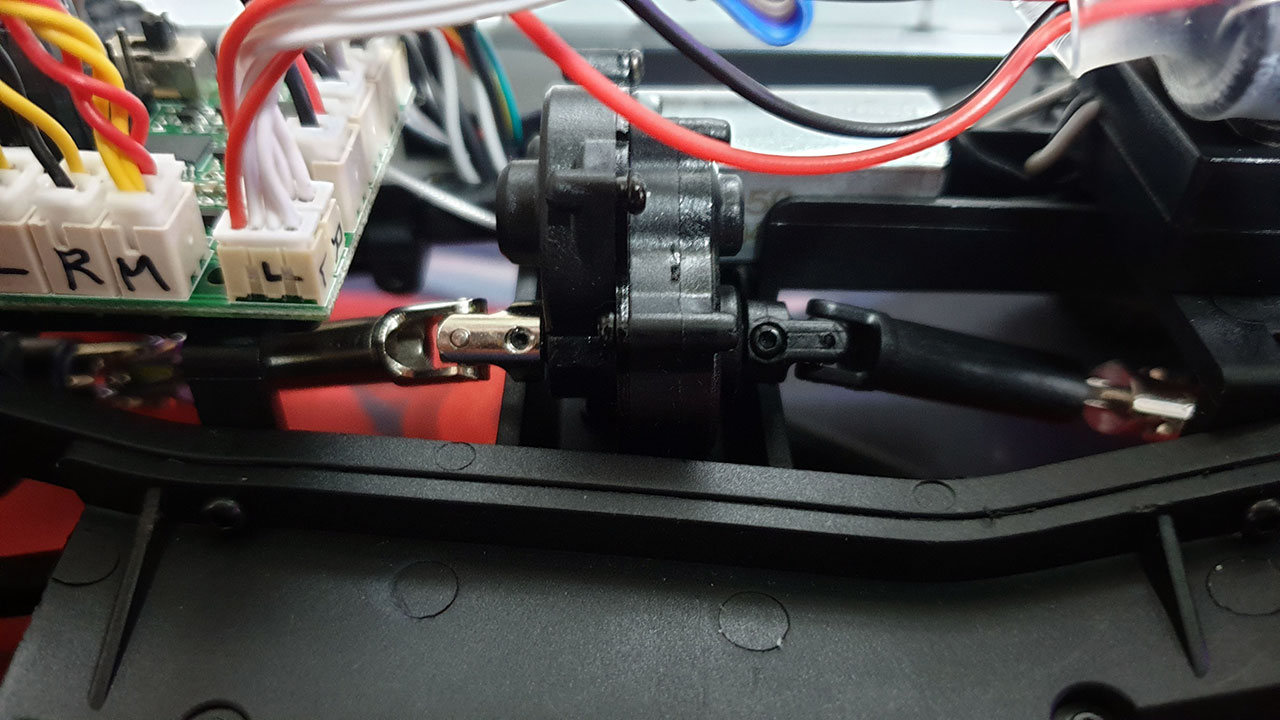

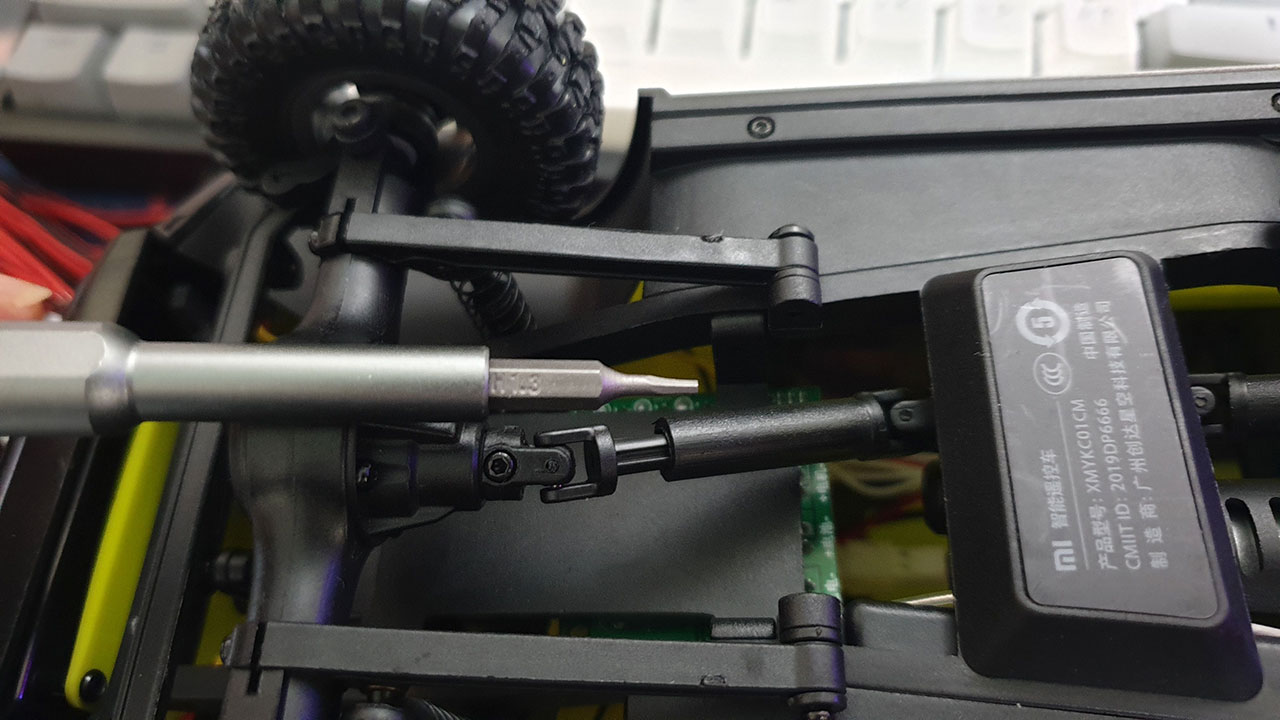

디프 쪽은 외부에서 분리가 되는데 미션쪽 연결부는 분해를 해야 하네요.



순정 드라이브 샤프트 분해를 위해서는 1.3T 육각 드라이버가 필요합니다.

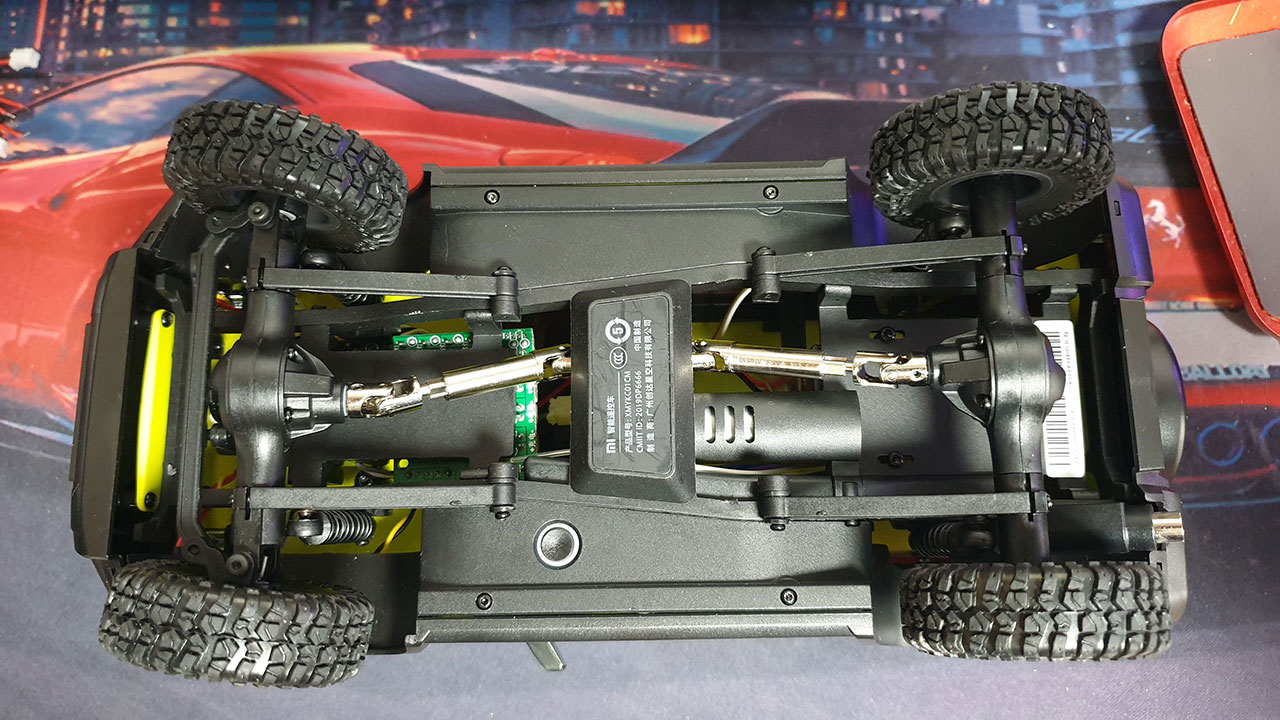

드라이브 샤프트가 업그레이드 되었습니다. 이제 마구 달려서 혼자 빠지지 않네요 ㅎㅎ



다음으로는 지난번 LED모듈 작업 시 LC 필터를 이용한 부밍음 제거의 연장선입니다. ㅎㅎ
케이블 주문한게 도착해서 작업을 해 봤습니다. LED 모듈 작업 관련 내용은 아래 링크를 참고하세요~

https://junghwan.net/381

샤오미 RC카 스즈키 짐니 업그레이드

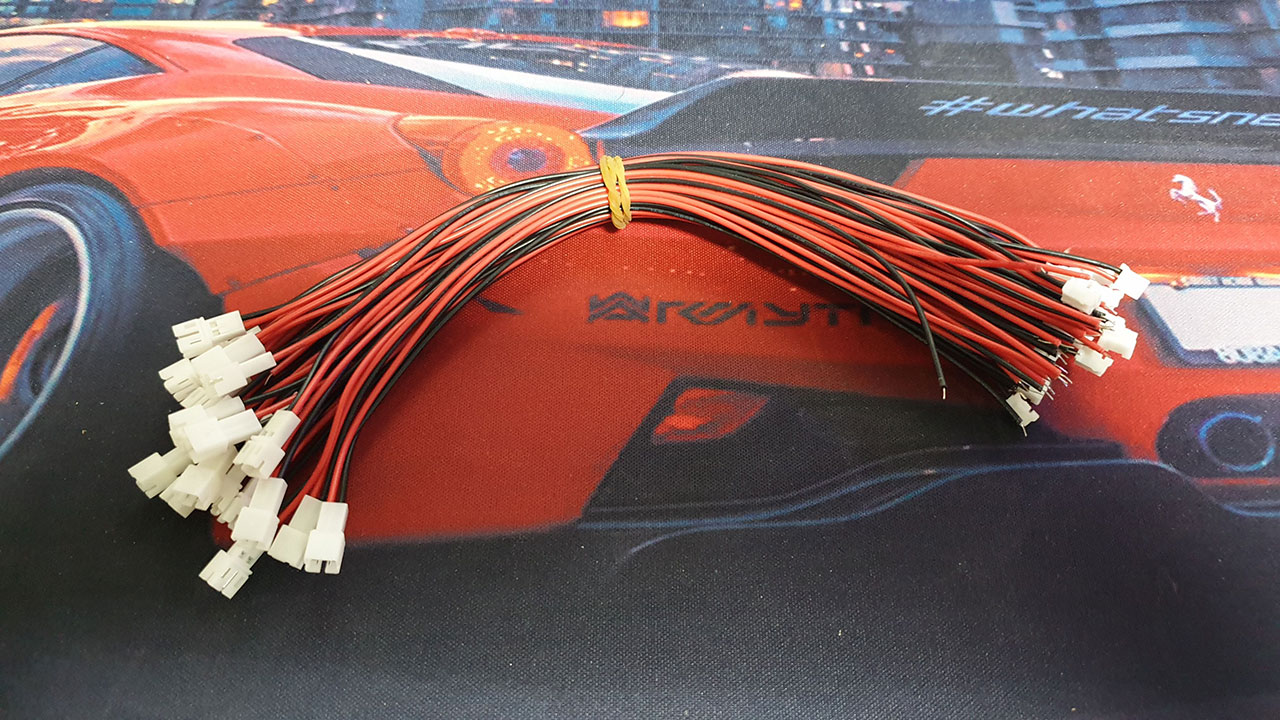

주문한 커넥터, 케이블 세트 입니다.

선길이도 부족하고, 매번 납땜하는게 번거로워서 커넥터로 작업하려고 주문을 했습니다.

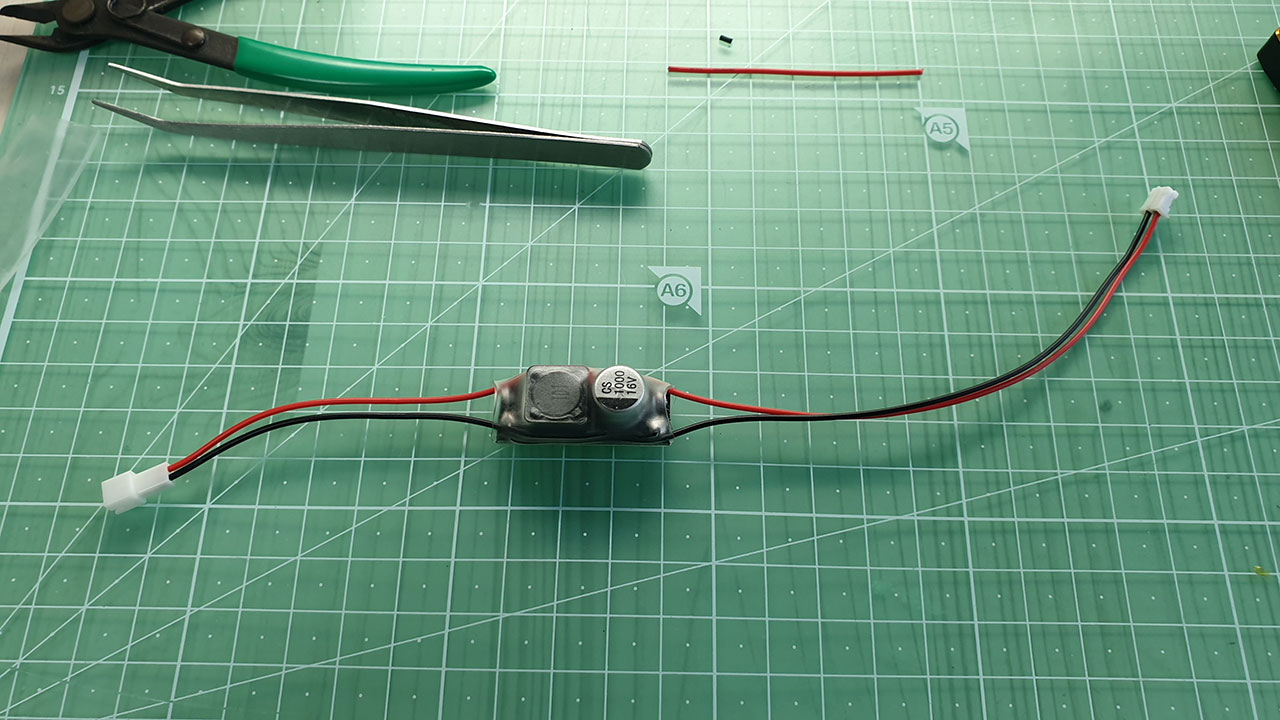

이렇게 완성이 되었습니다. ㅎㅎ

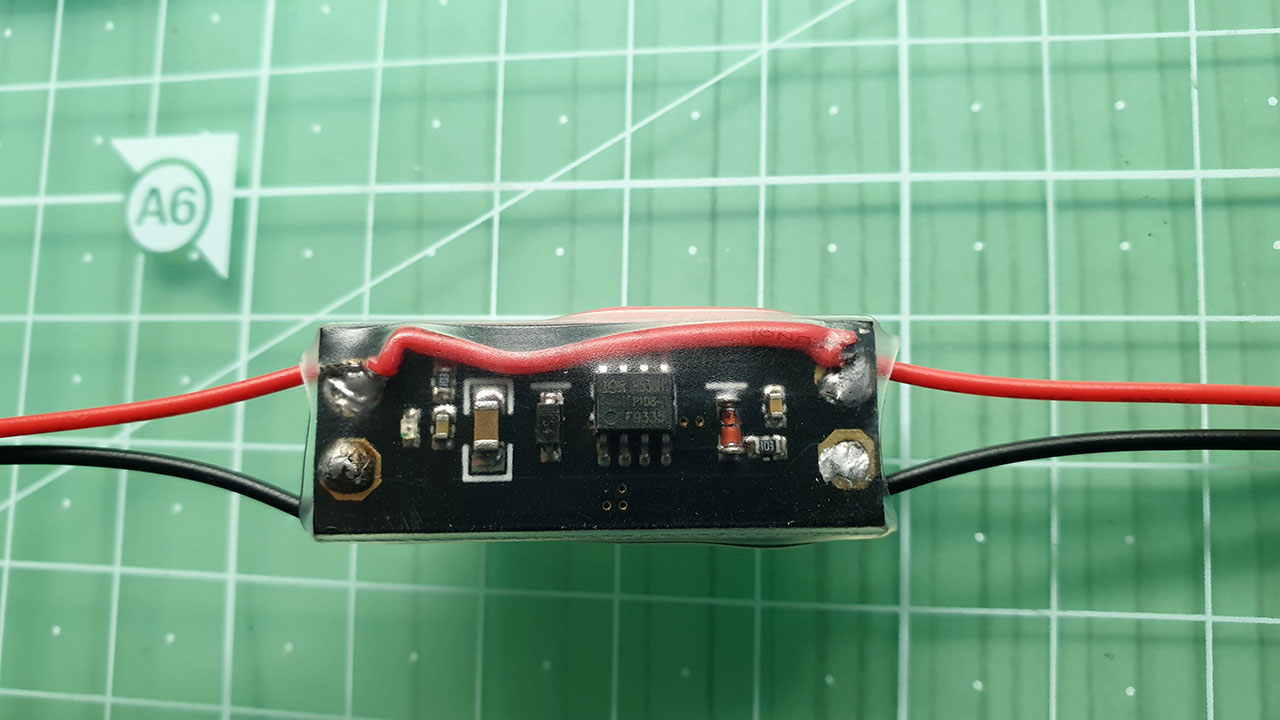

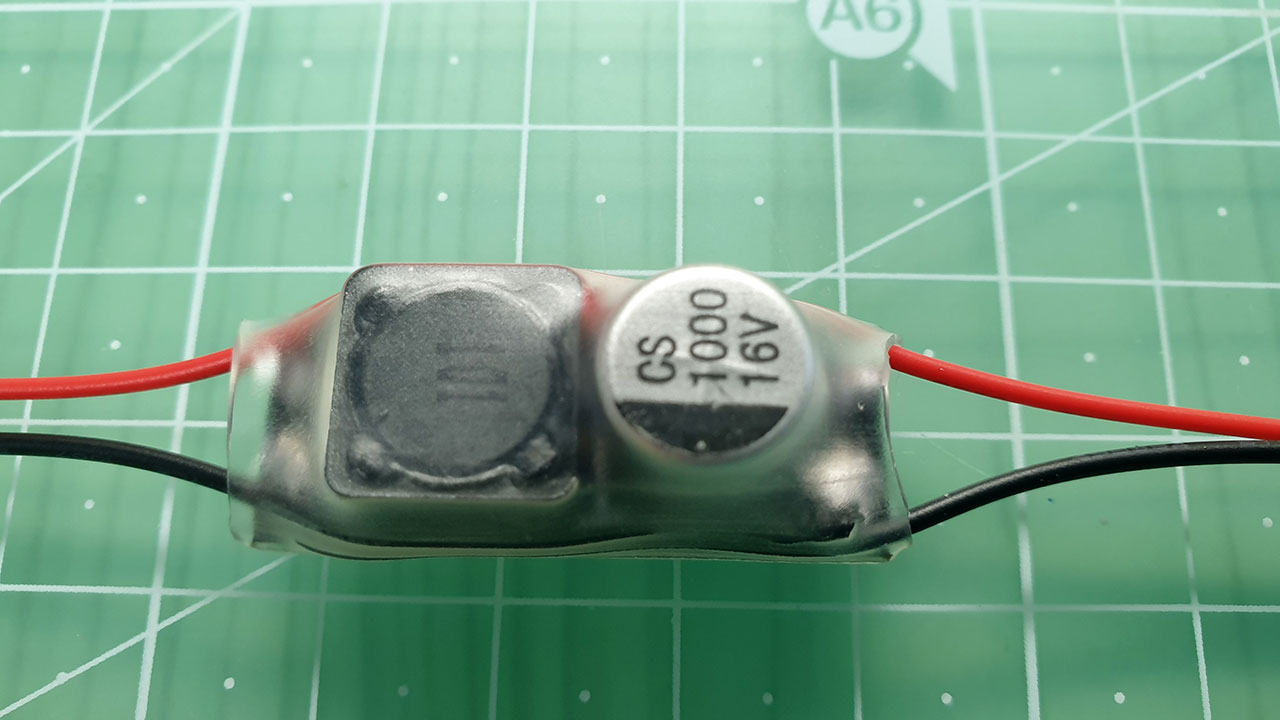

해당 모듈은 FPV드론 VTX용 LC필터 입니다.



지난번 테스트 시 후진이 안되는 문제가 있어서 추가 결선후 테스트 했습니다.

테스트 결과.....
전진 및 후진은 모두 정상적으로 동작을 하며, 노이즈(부밍음)도 완벽하게 제거가 되었는데...
문제는 속도가 많이 느려지더군요.
전진은 그나만 조금 느려졌는데 후진은 거의 기어가는 수준으로 느려져서 LC 필터를 이용한 부밍음 제거는 실패!!! ㅋㅋ

그래서 다시 라보트럭(WPL-D12) 부밍음 제거 시 사용한 방법(콘덴서 및 인덕터 사용)으로 작업을 했습니다.
(귀찮아서 안하려고 했는데 ㅎㅎ)
자세한 내용은 아래 링크된 글을 참고하세요~

https://junghwan.net/368

라보 트럭 (WPL D12) 모터 소음(부밍음) 제거



아래는 작업 후 테스트 영상입니다.
이번엔 마감을 수축튜브로 좀 깔끔하게 했습니다. 지난번에 폴리이미드 테이프로 감아놔서 ㅋ~

https://youtu.be/cYI-TfS4bk0
