TX16S 업그레이드

RC 2021. 12. 5. 23:21

라디오마스터 TX16S를 조금 업그레이드해 주었습니다.
시뮬 및 미니드론 전용으로 구입한 송신기라서 추가 업그레이드는 안 하려고 했는데 이렇게 되었네요 ㅋ~
작업내용은 다음과 같습니다.

1. 풀 메탈 짐벌 AG01로 교체
 : TX16S 구입시 홀 센서 버전으로 구입을 해서 원래는 교체 예정이 없었는데 교체하게 되었네요 ㅋㅋ
2. 짐벌 테두리 LED 장착
 : 아무런 기능상 이점은 없지만 그냥 이뻐보여서 하게 되었네요 ㅎㅎ
3. 프론트 케이스 3종 교체
 : LED하면서 그냥 기분전환용으로 ㅋ~
4. 도글 스위치 너트 교체
 : 예전에 사둔 부품이 있어서 교체해 봤습니다.

그럼 바로 사진 보시죠~~

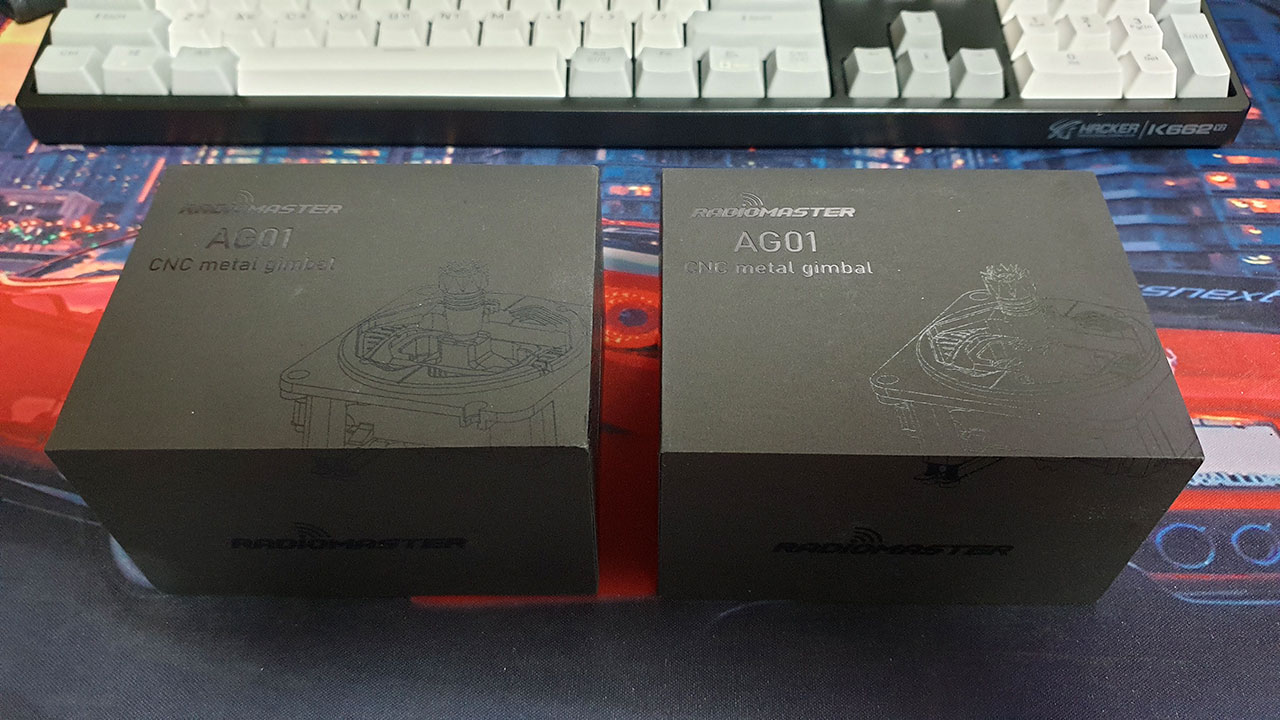

메탈 짐벌 AG01 한대분 입니다.



포장은 좀 고급스럽게 되어 있네요 ㅎ~

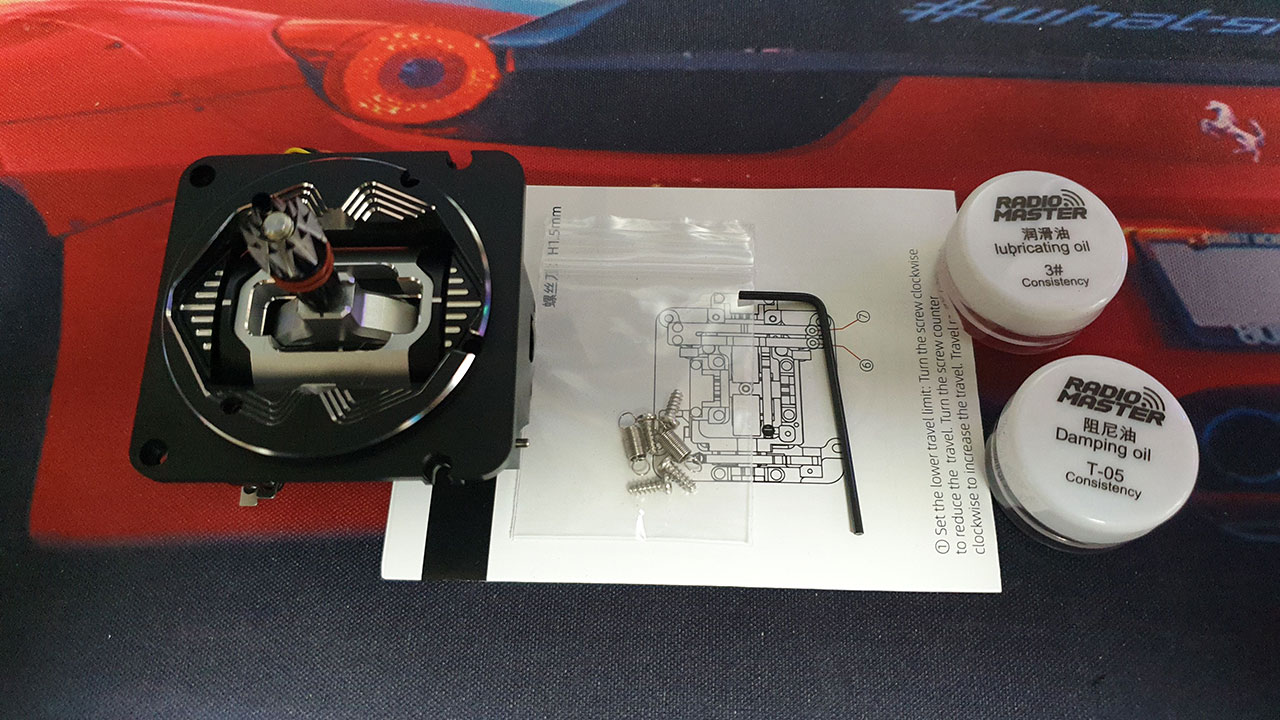

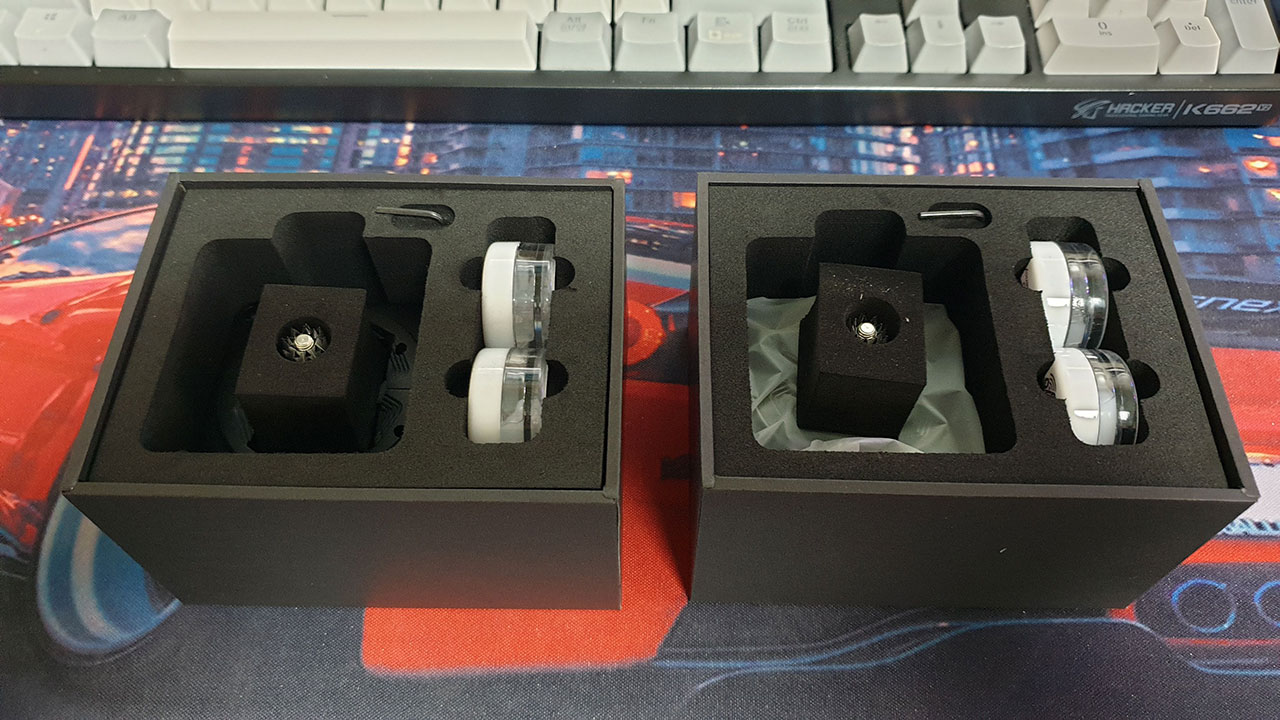

구성품은 AG01짐벌, 설명서, 소프트스프링, 피스, 공구, 윤활유 및 댐핑오일 입니다.

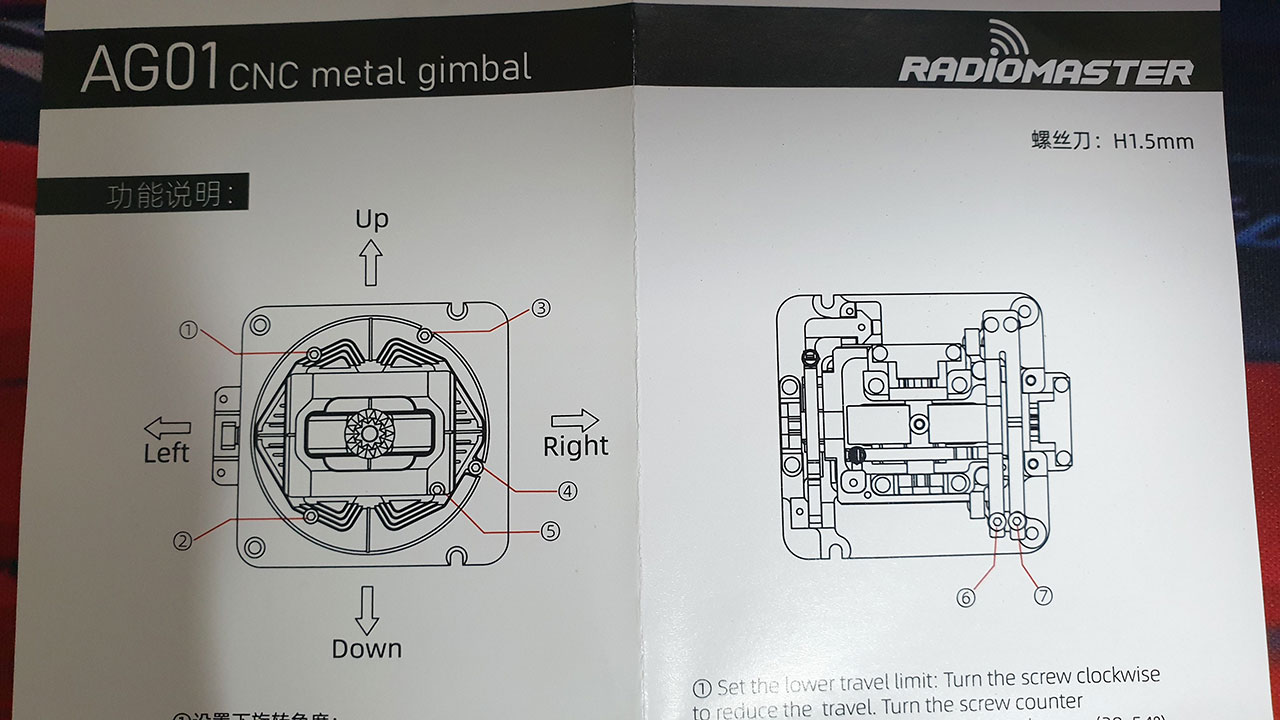

매뉴얼 보관용을 찍어두었습니다.

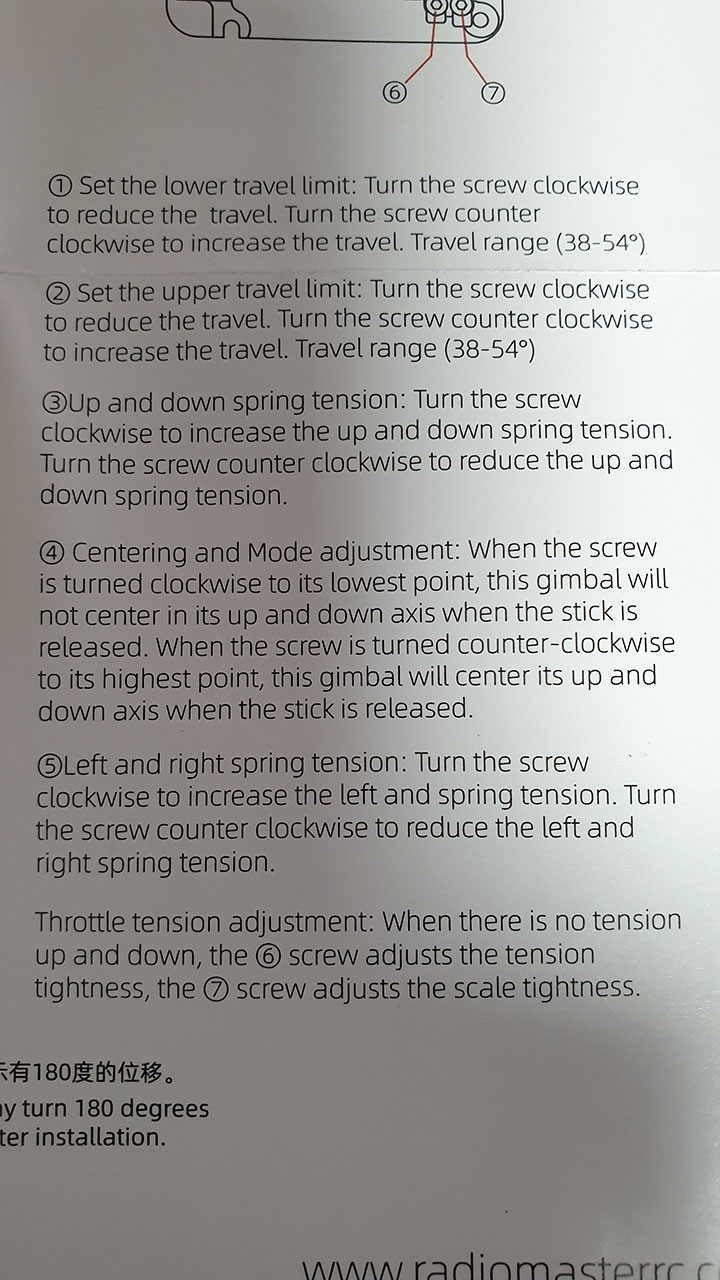

각 조절용 볼트에 대한 설명입니다.

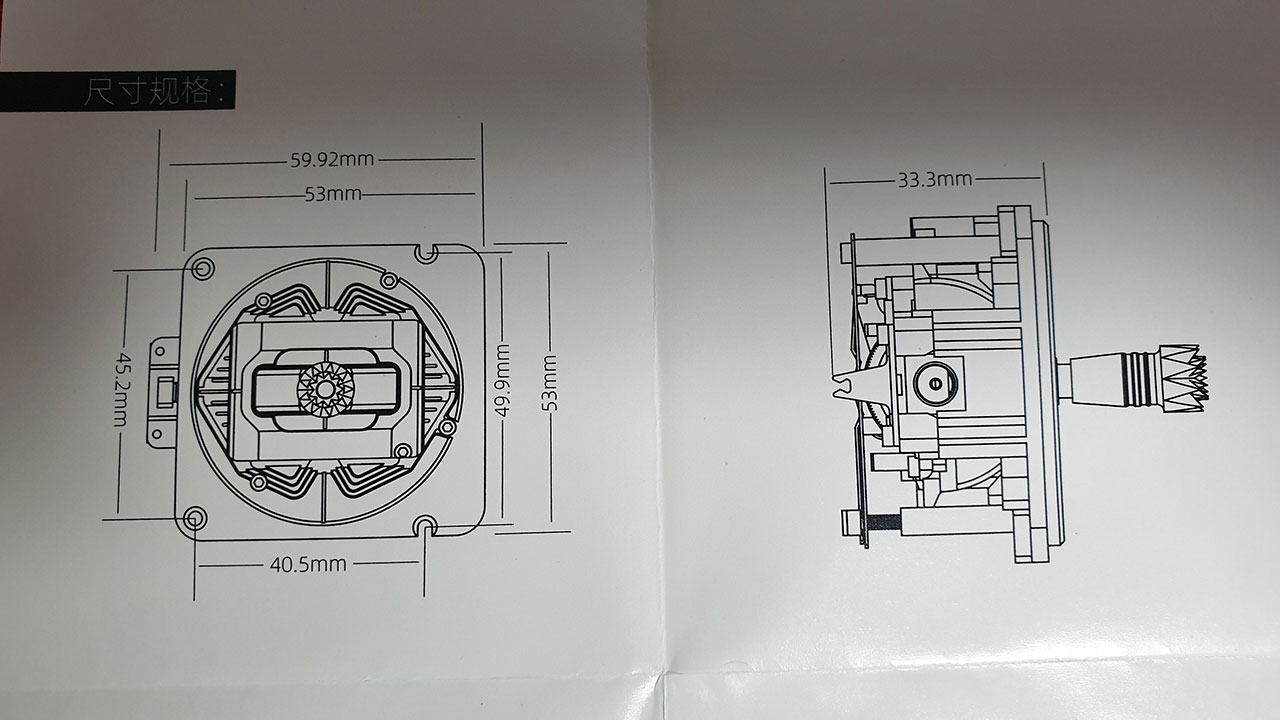

매뉴얼 뒷면 치수

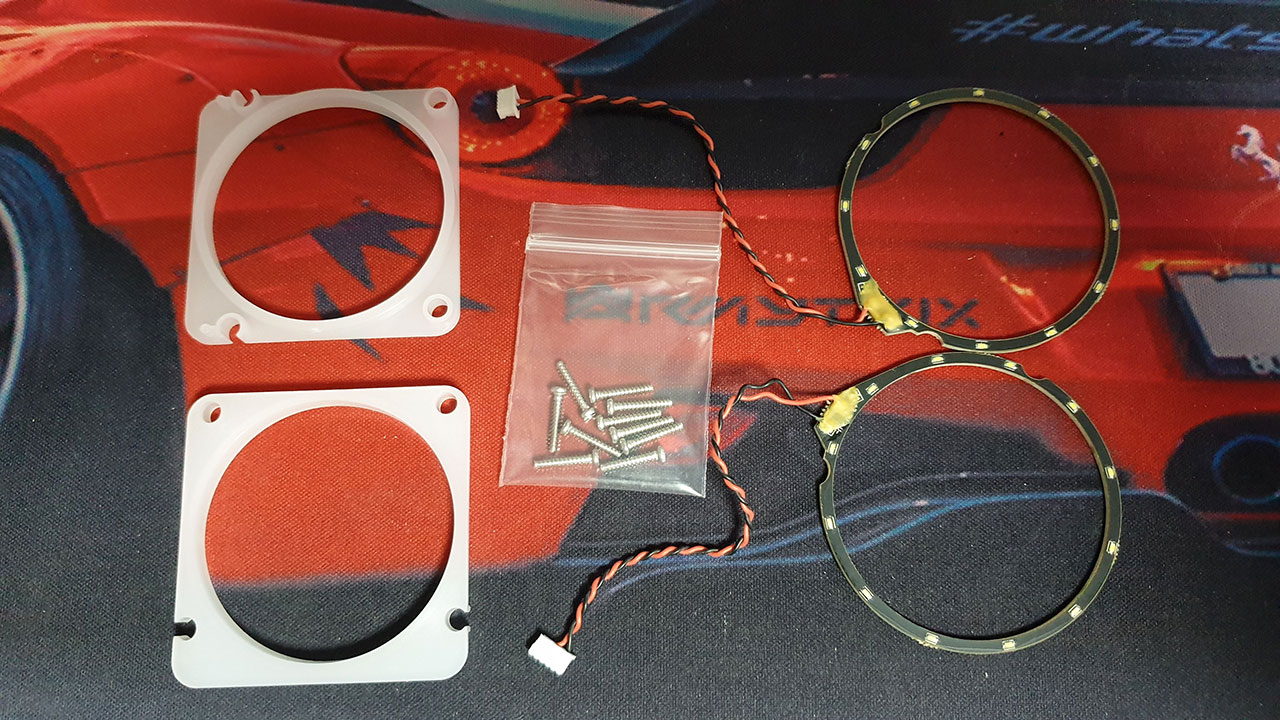

짐벌 LED 모듈 입니다.

별다른 가공 필요없이 장착이 가능해서 구입하게 되었네요.

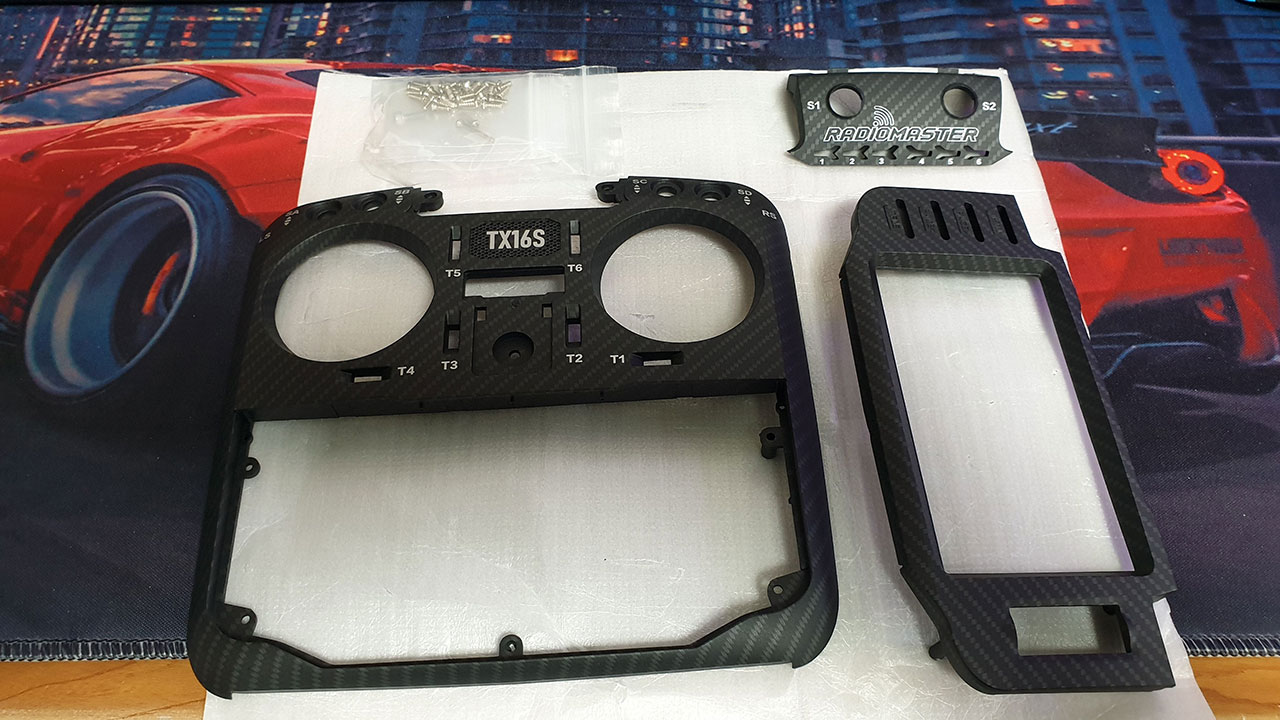

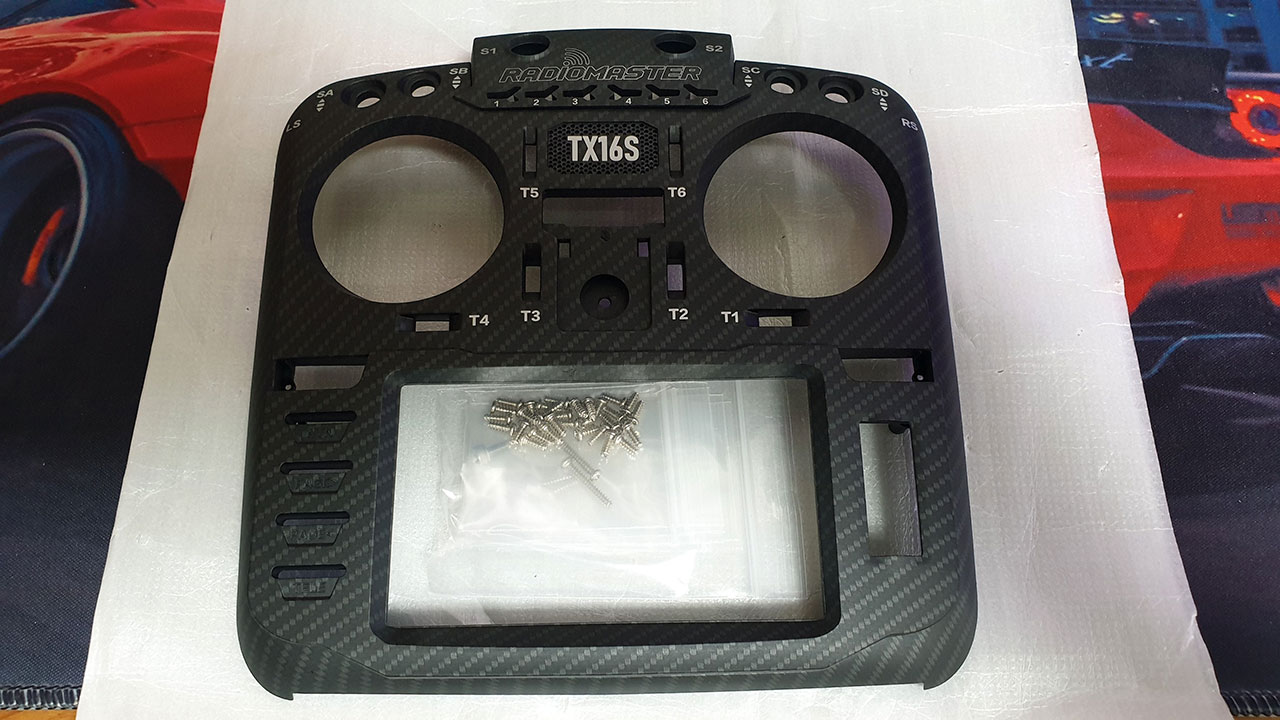

카본 케이스 입니다. (리얼 카본은 아니고 그냥 카본 무늬 입니다. ㅋㅋㅋ)



가조립을 해 봤습니다. 순정상태인 검정색 보다는 한결 보기가 좋네요 ^^

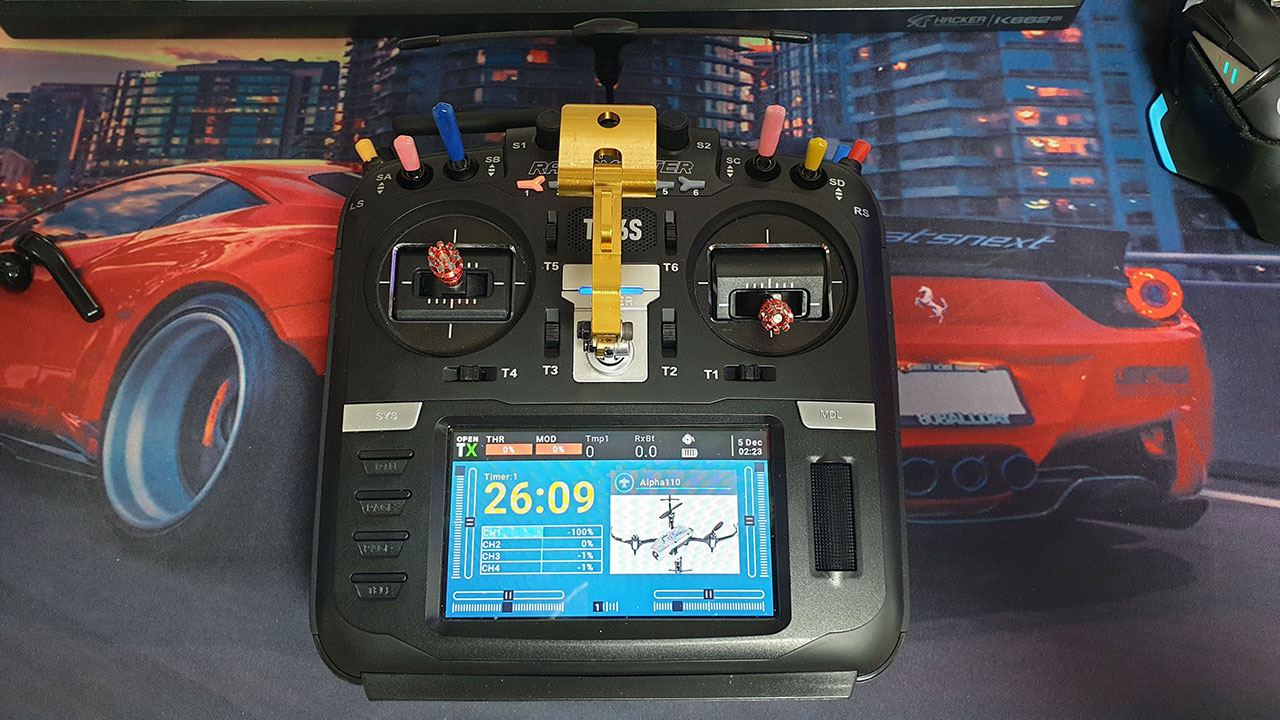

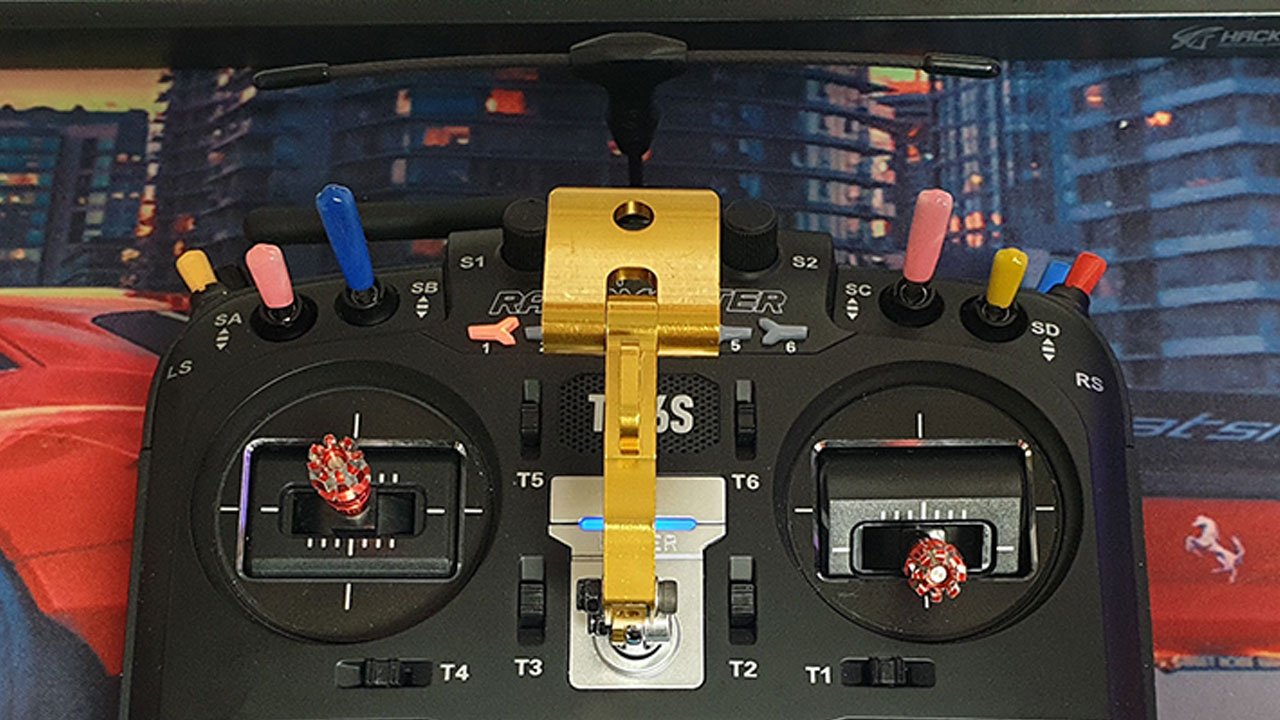

현재 제 TX16S의 상태입니다.

순정 상태에서 짐벌 텐션 스프링을 소프트 텐션으로 교체하고, 거치대, 스틱 엔드, 폴딩 핸들(손잡이) 장착한 상태입니다.
순정상태의 짐벌도 홀센서로 구입을 했습니다만, 대부분 플라스틱이다 보니 유격이 조금씩 있더군요 ㅎㅎ

케이스 분해 방법은 아래 글을 참고하세요~
https://junghwan.net/314



TX16S 짐벌 텐션 조절

TX16S 의 짐벌 텐션이 너무 강해서 좀 조절해 봤습니다. 제가 사용해 본 조종기 뭐 여러가지가 있지만, 현재 보유중인 조종기는 아래와 같습니다. junghwan.net/87 12채널 송신기 mz-24 도착... 헬기 재입

junghwan.net

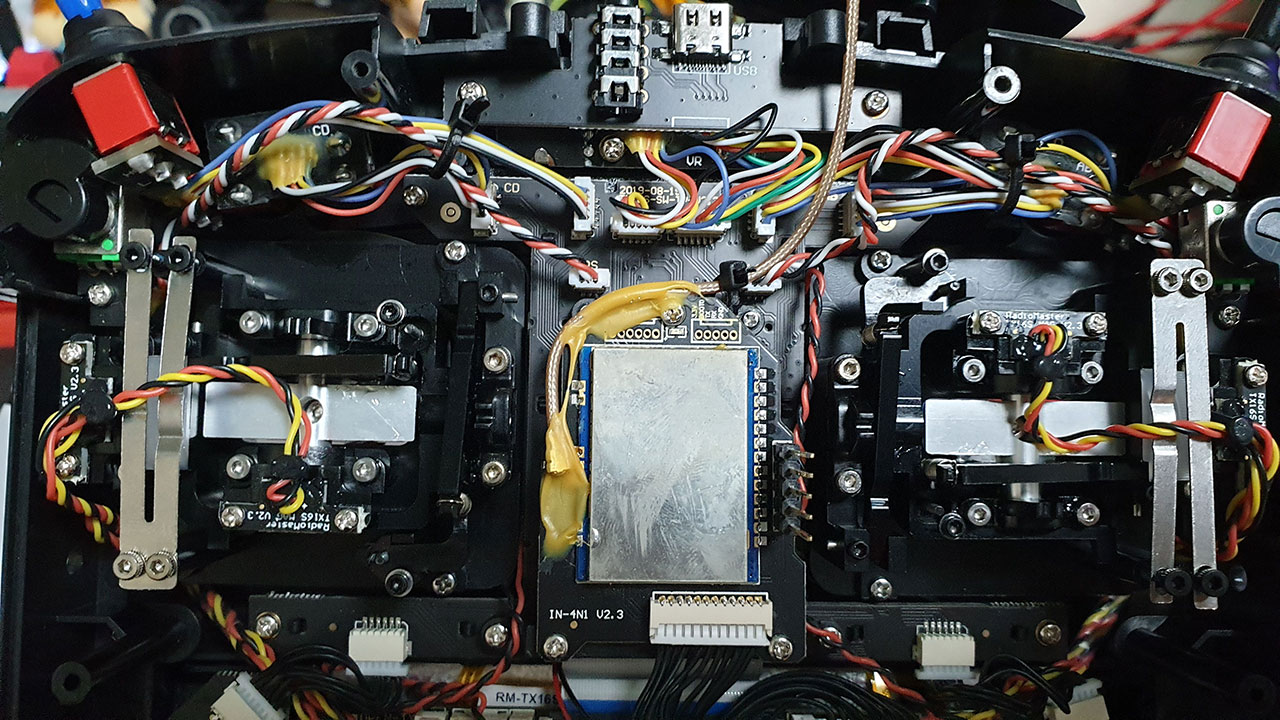

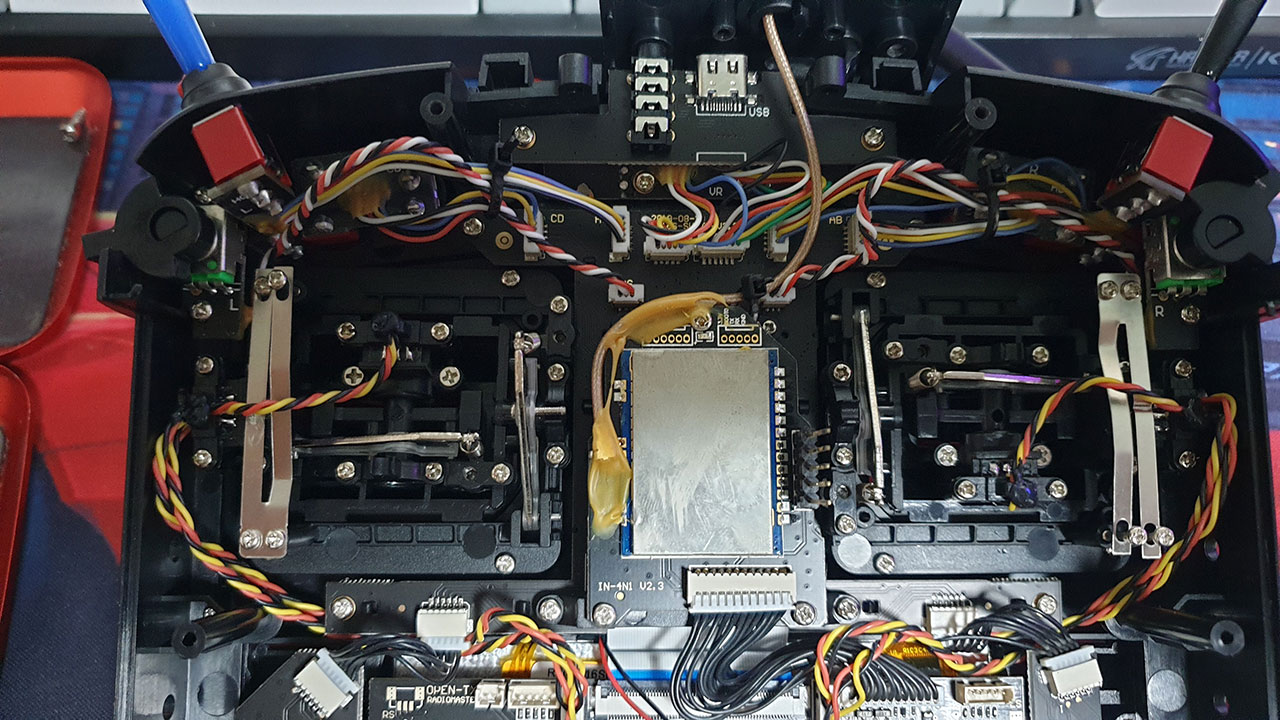

뒷면 커버를 탈거한 상태입니다.

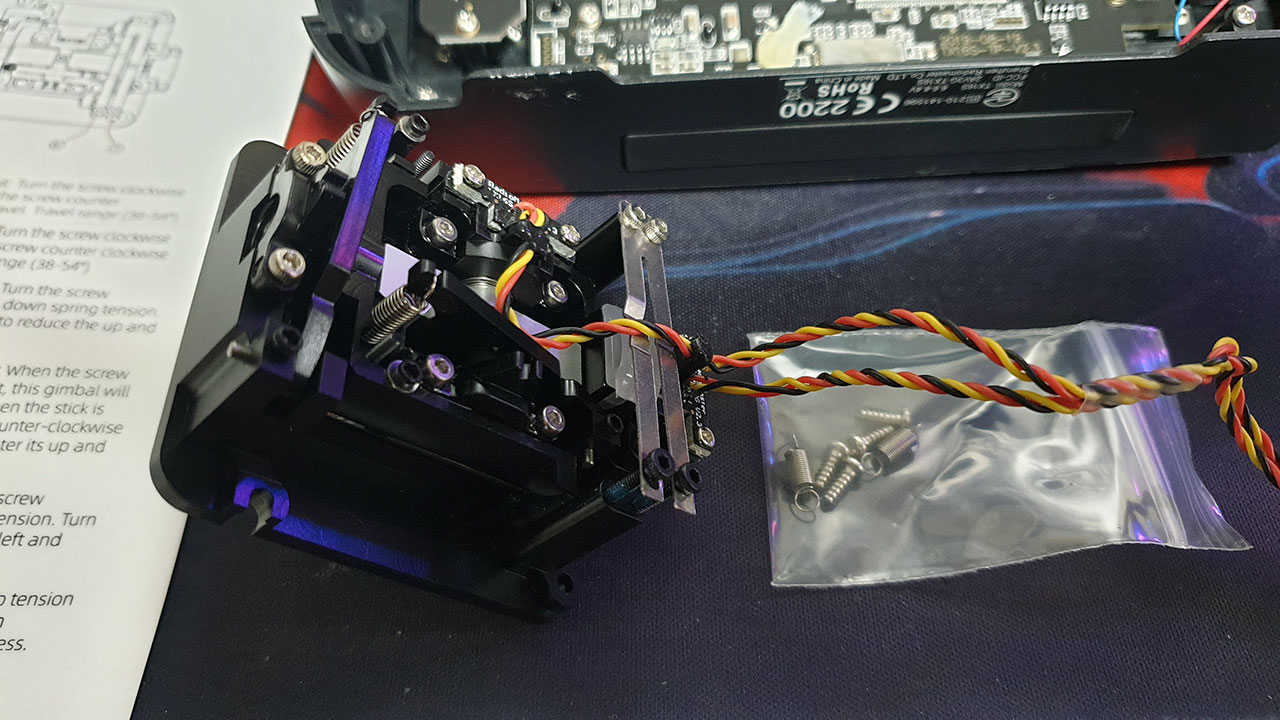

작업전에 AG01 짐벌에 장착된 텐션스프링을 동봉된 소프트텐션 스프링으로 교체하였습니다.

예전부터 스틱 장력을 약하게 사용하다 보니 너무 강한 텐션을 사용하기가 불편하더군요 ㅎㅎ

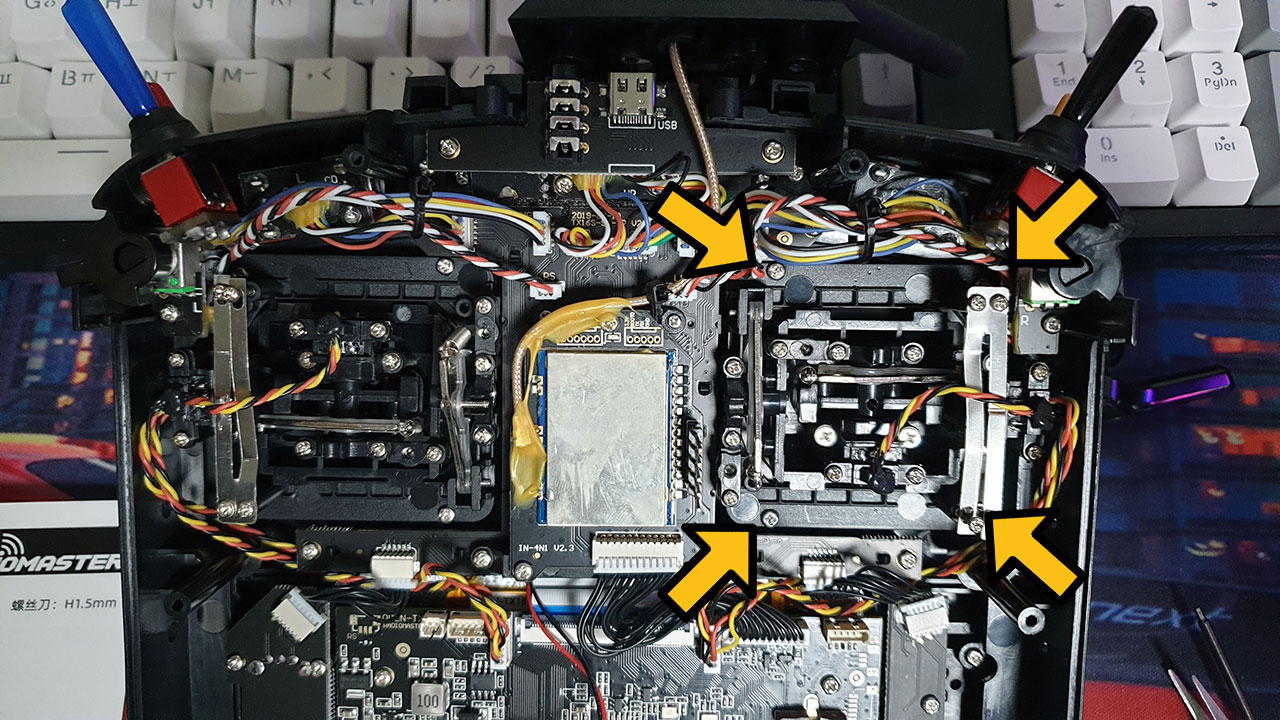

4개의 피스(볼트)를 풀면 짐벌을 탈거할 수 있습니다. (노란색 화살표 참고)

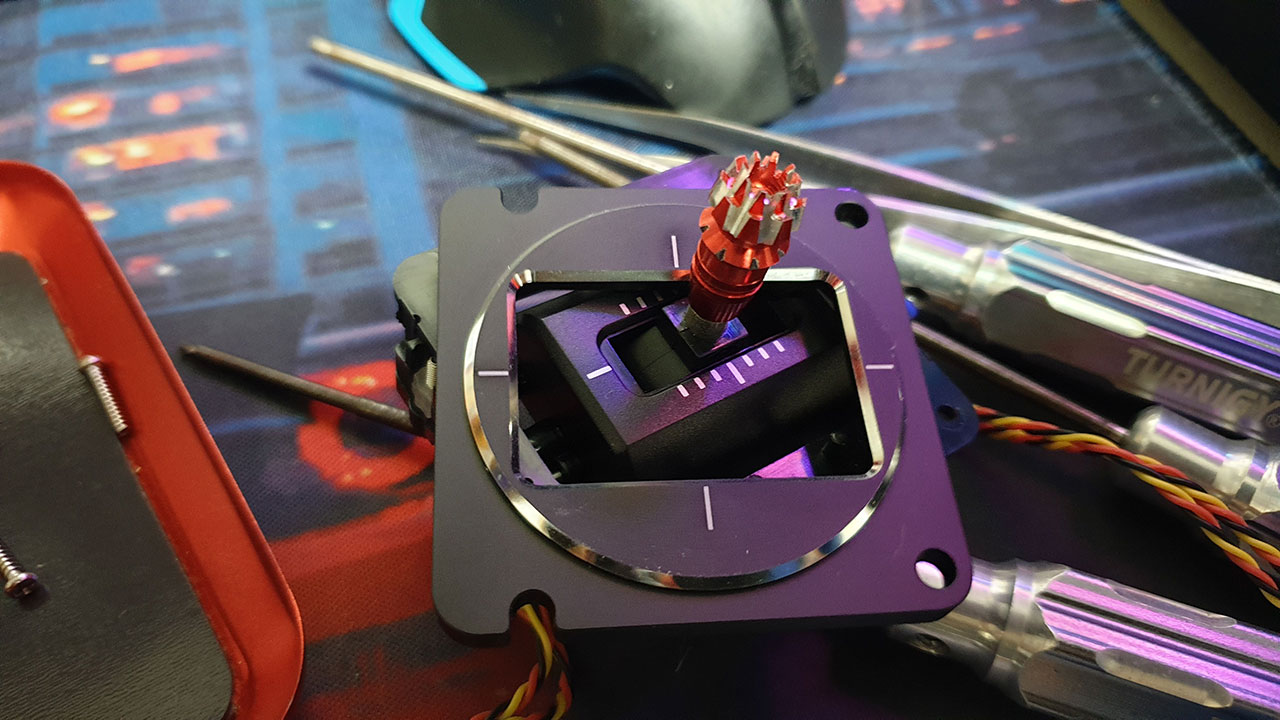

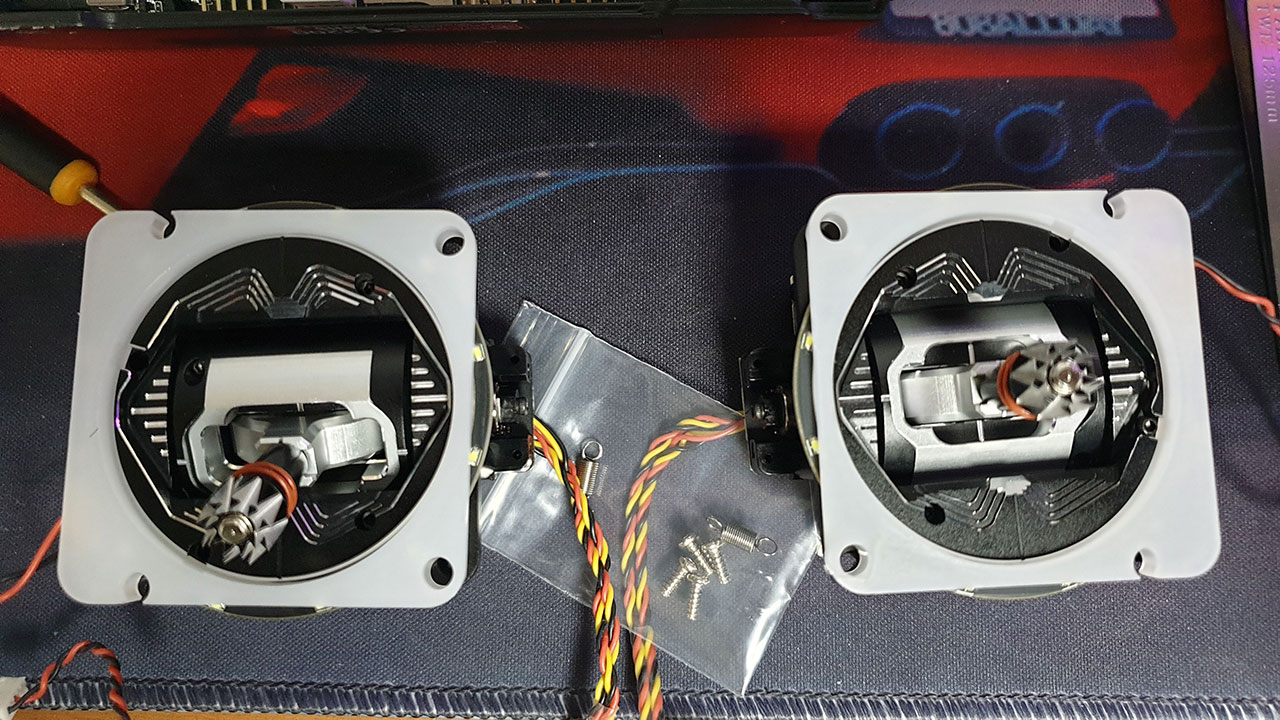

LED모듈 장착 전 방향 확인을 위해 짐벌에 맞춰 봅니다. ㅎ~

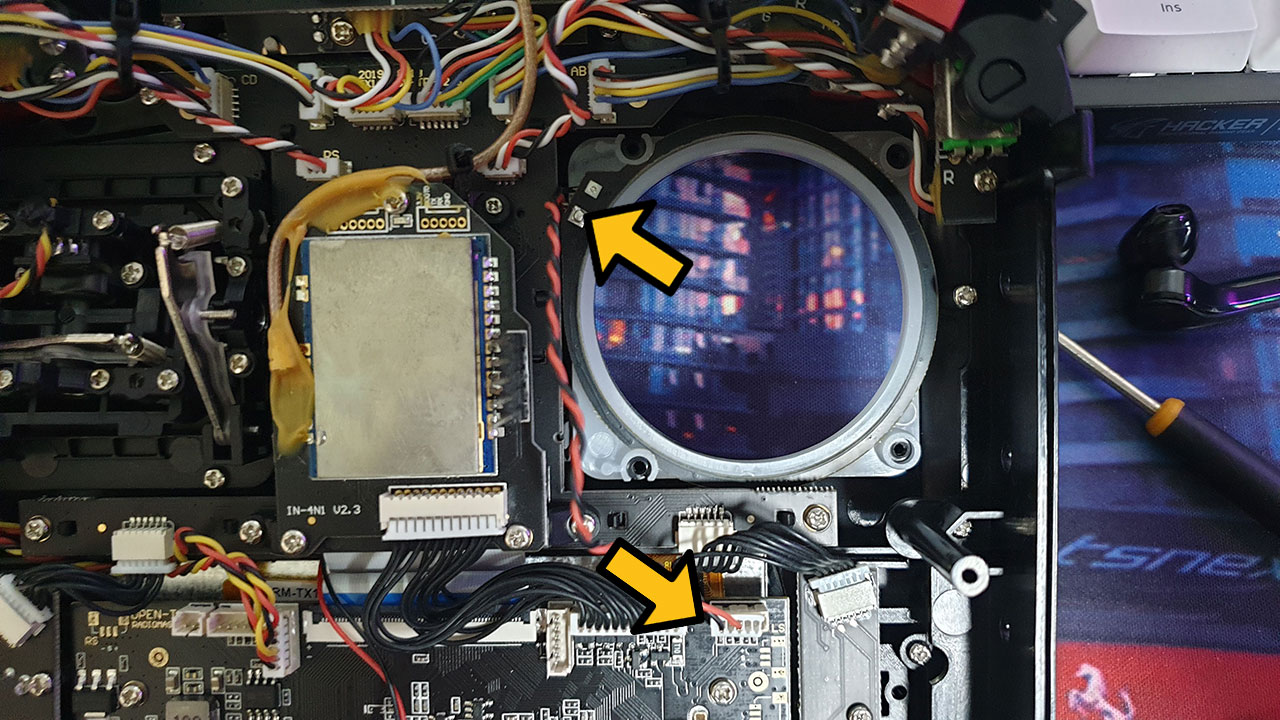

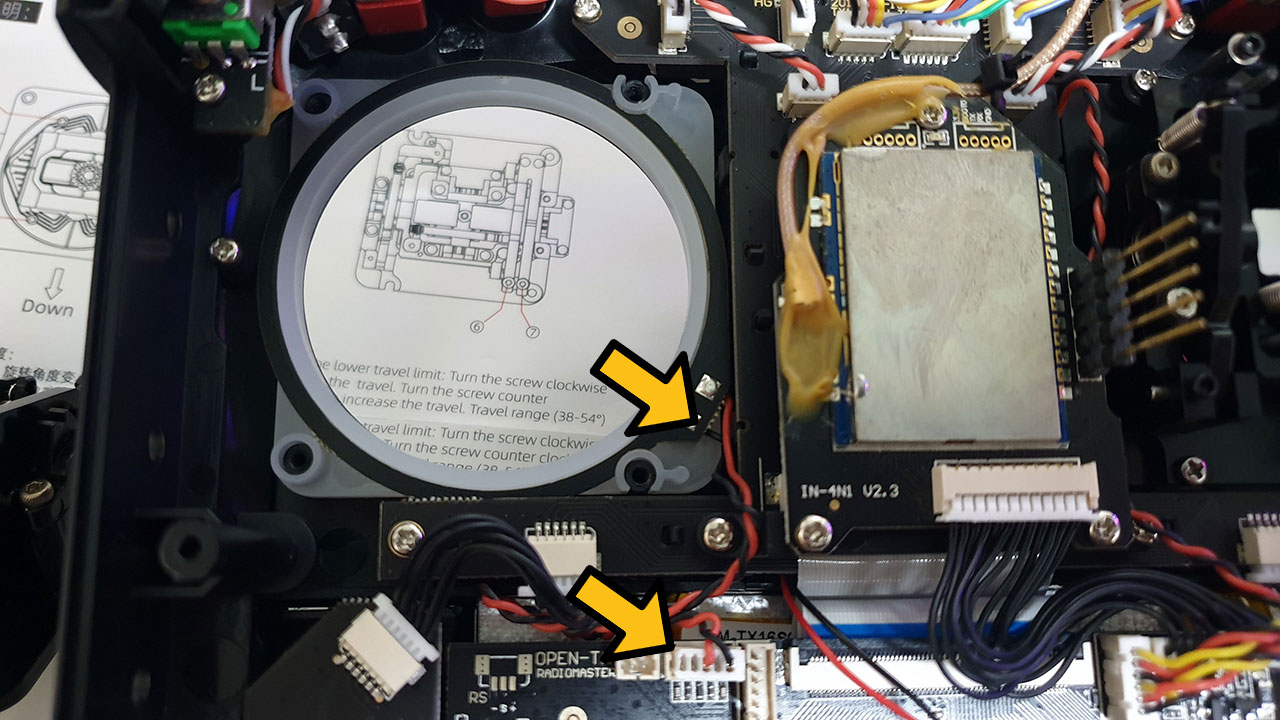

기존 짐벌 및 짐벌커버까지 제거하고, LED모듈을 장착합니다. (전선 꺾임 주의)

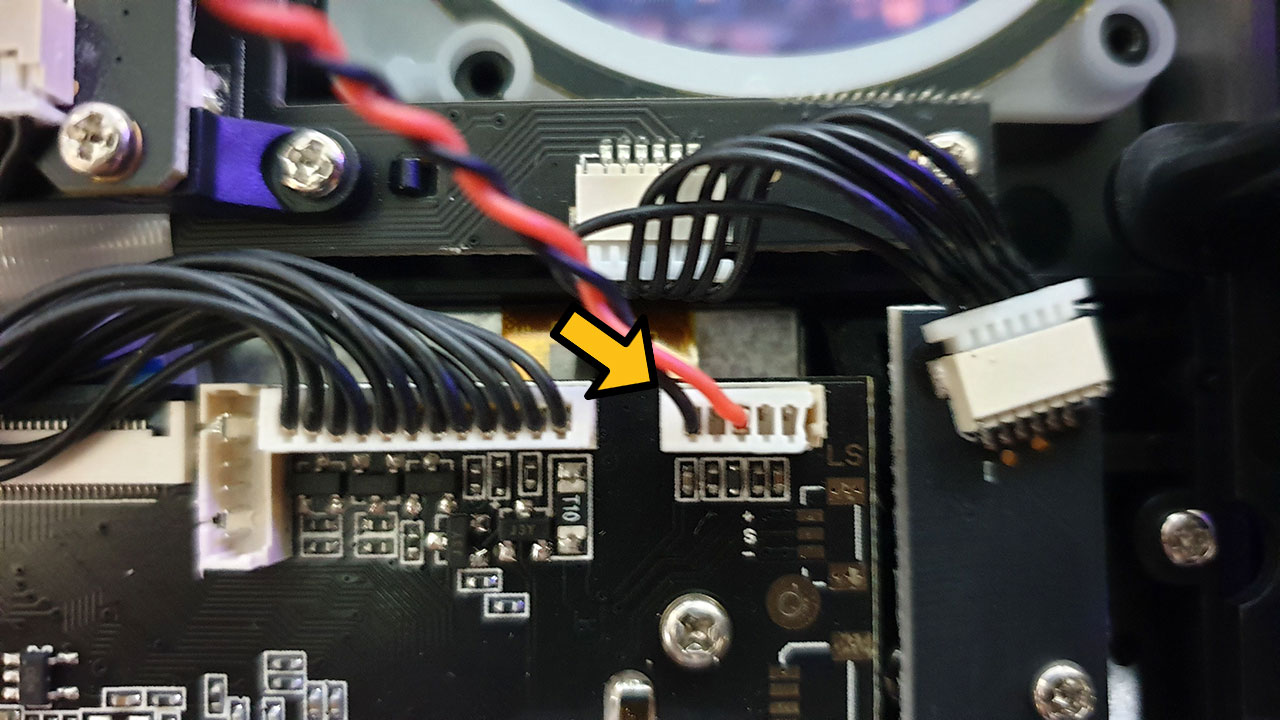

LED모듈의 케이블은 메인보드의 비어있는 소켓에 연결하시면 됩니다.



탈거된 짐벌 및 짐벌커버 (AG01박스에 보관 ㅋ~)

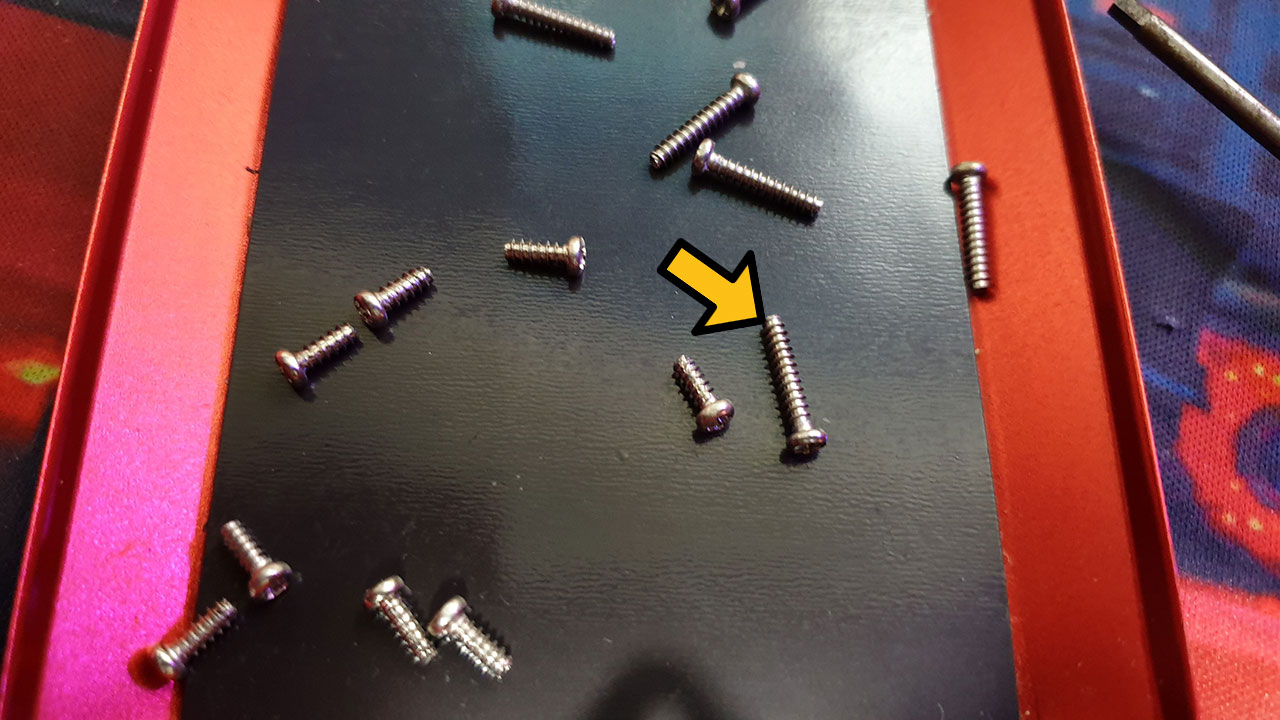

LED모듈 장착시 피스(볼트)가 짦으므로 LED모듈에 포함된 긴 볼트를 사용합니다.



좌측 짐벌도 탈거하고 LED모듈 장착

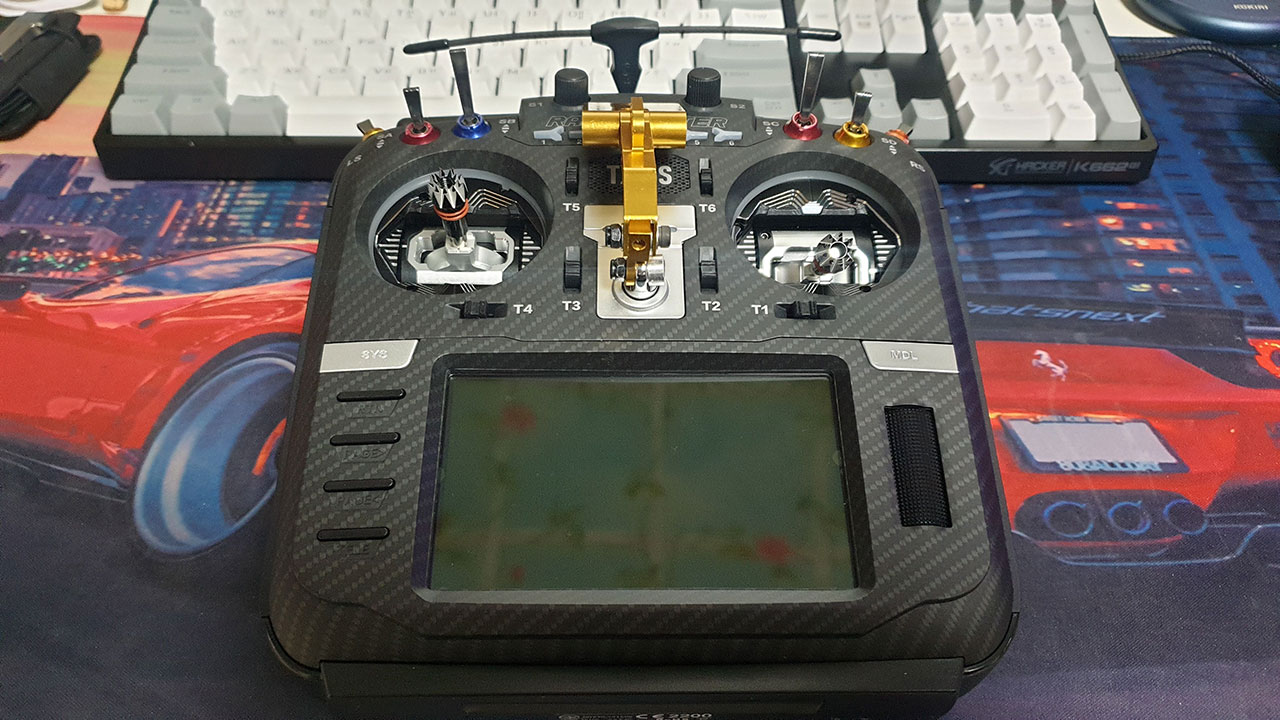

LED 모듈과 AG01 메탈짐벌을 장착 완료한 상태입니다.



프론트패널(전면 케이스)도 교체완료 했습니다.

예상은 했지만 전면 케이스 교체는 작업이 좀 많습니다.
그냥 옮기는 수준이라 별도로 사진촬영은 하지 않았습니다만... 작업이 어려운 건 아닌데 좀 귀찮네요.
교체하니까 예쁘긴 한데 추천하지는 못하겠네요 ㅎㅎㅎ

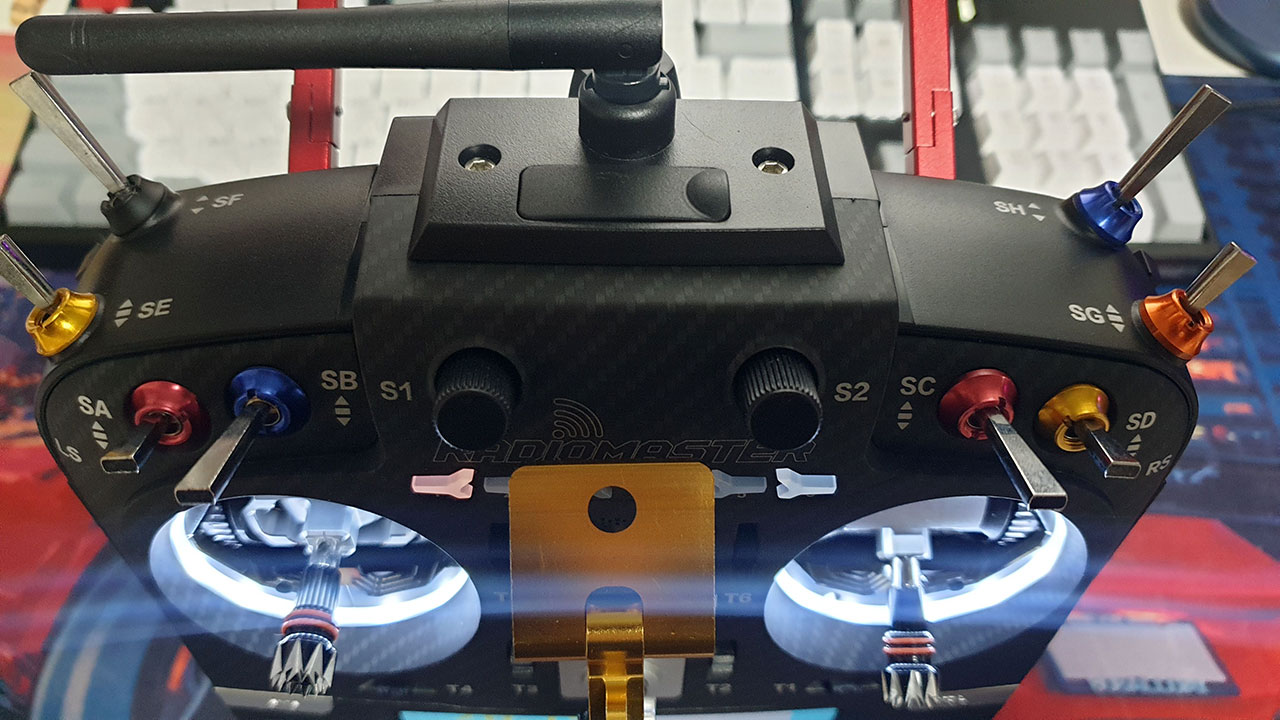

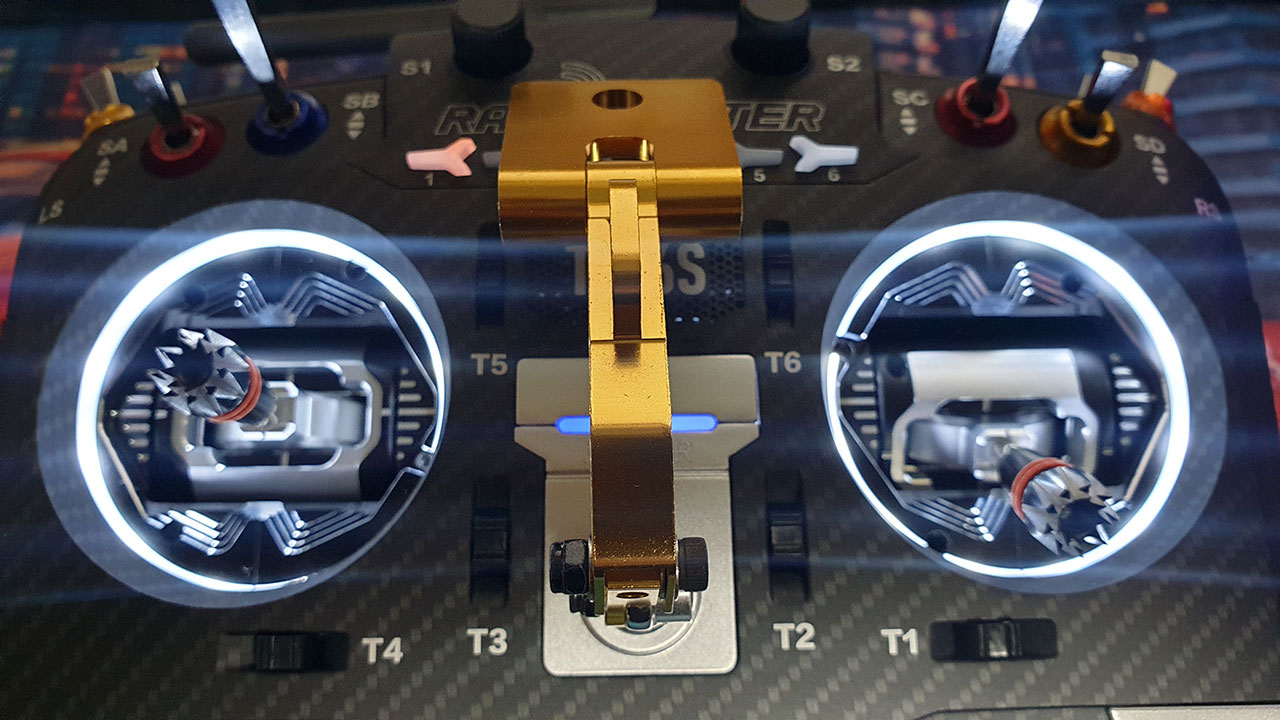

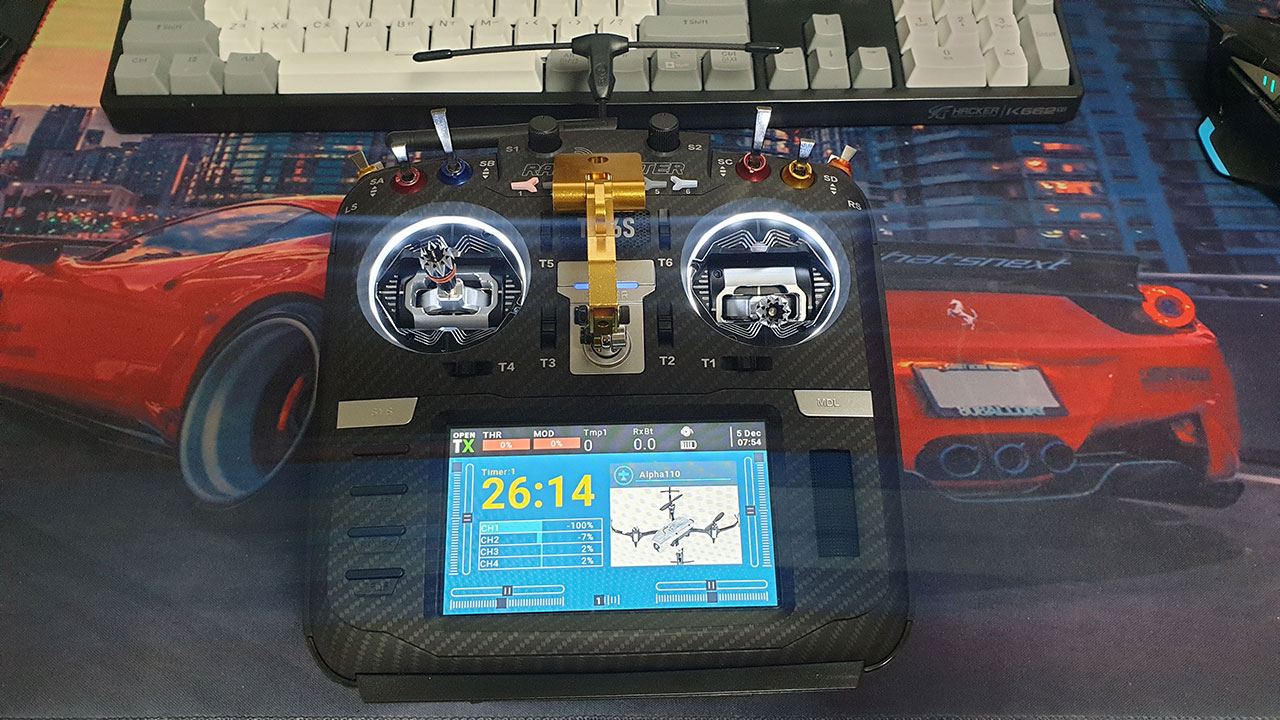

작언 완료 후 전원을 켠 상태입니다.



예쁘긴 하네요. 그런데 정작 조종중에는 송신기를 보지 않는다는 것이 함정 ㅋ~



뭔가 더 달라진것이 보이시나요? ㅎㅎㅎ 토글스위치 고정부를 교체했습니다.



작업 전 모습과 비교하면 쉽게 구분이 됩니다. ㅎㅎ

토글 스위치 부분은 예전에 MZ-24에 사용하려고 구입해 뒀었는데 TX16S에 사용하게 되었네요 ㅋ~
가급적 기존 스위치 색상과 맞추어서 장착해 봤습니다.

그럼 총평 입니다.
1. AG01 메탈 짐벌
 - 단가가 조금 높긴 하지만 만족스럽네요. 비주얼이나, 작동 감, 캘리브레이션 후 칼같이 정확한 동작 등.

2. LED 모듈
 - 일부러 할 필요까지는 없고, 짐벌을 교체할 예정이라면 같이 작업해도 괜찮을 듯합니다.
 - 다만 기능적으로 나아지는 것은 없으며, 그냥 자기만족입니다.

3. 전면 카본(무늬) 케이스
 - 이건 개인 취향인 것 같습니다. 저는 원래 기능상 개선이 없으며 작업이 번거로운 건 안 하는 주의입니다.
 - 교체하고 나니까 보기에는 좋은데 작업시간 대비 추천하기는 힘드네요.
 - 사용하다가 케이스가 더러워지거나 손상이 있을 때 교체하는 것이 바람직하다고 생각됩니다.

4. 토글스위치 고정너트
 - 요건 강력히 추천합니다. 가성비 좋습니다. (구입가는 잘 생각이 안 나는데 그리 비싸지 않았던 것 같습니다.)
 - 작업도 정말 간단하고, 교체 후 고무캡 끼워서 사용하는 것보다 훨씬 좋네요~
