H8 mini 및 UR65에 이은 그라우프너 알파 110 바인딩 관련 포스팅입니다. *^^*
멀티 프로토콜 시리즈를 한 번에 올리려고 했는데 자꾸 미루다 보니 장기전이 되어 버렸네요 ㅎㅎ

이번에 바인딩할 제품은 그라우프너 알파110 입니다.

위 두 제품은 FPV카메라 및 VTX 내장 유무를 제외하고는 동일한 SPEC의 알파110 입니다.

제 주력 인도어용 드론입니다. ㅎㅎ

우선 새로운 모델 추가를 위해 우측의 휠 버튼을 길게 누릅니다.

Model Select를 선택합니다.

복사할 모델에 커서를 두고,

휠 버튼을 길게 눌러서 복사 합니다.

기존 모델이 없는 경우에는 Create model을 선택해서 새로운 모델을 추가하면 됩니다.
모델 추가 시 기본 설정 방법은 아래 링크해 둔 H8 mini 바인딩 글을 참고하세요~
https://junghwan.net/373

TX16S + Eachine H8 mini 바인딩

지난 TX16S 화면 꾸미기에 이어 미니 기체 바인딩 첫 번째 포스팅입니다. ㅎ~ 처음으로 세팅할 기체는 Eachine H8 mini 드론입니다. 인도어 용으로는 상당히 괜찮은 드론입니다. 가벼워서 견적도 거의

junghwan.net


새로운 모델을 생성한 경우 아래 링크해 둔 [기본설정 및 화면꾸미기] 포스팅을 참고해서 기본설정을 합니다.
https://junghwan.net/370

TX16S 기본 설정 및 화면 꾸미기

지난 TX16S 펌웨어 업데이트에 이어 이번에는 기본 설정 및 위젯을 이용한 화면 꾸미기(커스텀 메인화면)입니다. 가장 기본적인 버튼의 조작법은 알고 있다고 가정하고 작성합니다. 부팅 화면은

junghwan.net


위 포스팅을 참고해서 아래와 같이 기본적인 화면구성을 해 줍니다.

기본설정 완료

추가한 모델 설정을 위해 우측상단의 MDL버튼을 길게 누릅니다.

모델 이름과 이미지를 변경해 줍니다.

입력값을 설정합니다.

[중요] 그라우프너 제품을 바인딩할 경우 이 설정을 가장 먼저 해줘야 합니다.
TX16S의 기본 채널 순서는 AETR 입니다만, 그라우프너 제품의 기본 채널 순서는 TAER입니다.
채널 순서를 바꾸는 작업을 가장 먼저 하셔야 합니다.

그라우프너 채널 순서에 맞게 변경 TAER

만약 이 작업을 하지 않고 바인딩할 경우 에일러론 스틱이 스로틀로 동작하여,
다치거나 드론이 파손될 수 있으므로 주의해야 합니다.

바인딩을 진행합니다.

내부 모듈을 MULTI로 선택하고, 프로토콜은 HoTT, Sync로 선택합니다.
드론에 배터리를 연결하고 Bind를 선택하면 연결이 됩니다.

주파수 튜닝

일부 프로토콜의 경우 주파수 튜닝을 해 주는 것이 좋으며 그라우프너 HoTT도 해당이 됩니다.

주파수 튜닝 방법은 다음과 같습니다.

1. 알파110 드론에 배터리를 연결한다.
2. 위 이미지의 RF Freq. fine tune 항목을 변경해서 최소값과 최대값을 구한다.
- 우측의 RSSI 값을 보면서 RF Freq. fine tune의 값을 계속 변경해 봅니다.
- 연결이 끊어지지 않는 최소값 및 최대값을 구합니다.
3. 위에서 구한 값의 평균을 낸 후 RF Freq. fine tune에 입력합니다.

저의 경우 최소값:-21, 최대값:108로 평균은 43(43.5)이므로 RF Freq. fine tune에 43을 입력했습니다.

플립모드 추가를 위해 MIXES에서 CH6에 SD스위치를 할당합니다.

스페셜기능에 각 기능을 등록합니다.

SF1 : 스로틀 홀드
SF2 : 스로틀 홀드 시 음성안내
SF3 : 스로틀 활성 시 음성안내
SF4 : 타이머 리셋
SF5 : 타이머 리셋 음성안내
SF6 : 노말 모드 음성안내
SF7 : 아크로 모드 설정
SF8 : 아크로 모드 음성안내

스페셜기능에 각 기능을 등록합니다.

SF9 : 플립 모드 음성안내
SF10 : 일반 모드 음성안내
SF11 : VTX 채널 변경
SF12 : VTX 채널 변경 음성안내

여기까지는 기존 포스팅에서도 다루었고, 기본 모델을 복사할 경우 대부분 남아있는 설정이라 간단하게 작성했습니다.

다음은 텔레메트리 위젯 및 논리 스위치를 이용한 알람 설정을 해 보겠습니다.

먼저 텔레메트리 값을 이용한 논리 스위치를 생성해서 저전압 경고 및 온도 경고를 설정해 보겠습니다.

논리스위치 설정을 위해 해당 메뉴를 엽니다.

L1을 선택하고 조건을 a<x 로 설정합니다.

첫번째 변수를 선택합니다.

첫번째 변수의 소스를 텔레메트리를 선택합니다.

텔레메트리 값 중 수신기 전압을 선택합니다.

두번째 변수에는 3.3V를 입력합니다.

마직 딜레이에 0.5초를 주었습니다.

이렇게 하면 수신기 배터리가 3.3V미만이 되면 논리 값이 참이 되는 논리 스위치가 생성됩니다.

두번째 논리 스위치는 온도가 60도 이상일때로 설정합니다.

알파 110의 온도가 60도를 초과하면 참이 되는 논리 스위치가 생성되었습니다.

이제 SPECIAL FUNCTIONS으로 이동하여 해당 논리 스위치가 참이 되었을 때의 동작을 지정합니다.

SF13에 논리스위치 1번(L01)을 할당합니다.

동작은 Play Track으로 음원은 lowbat를 선택합니다.

L01이 참이되면 lowbat 음원을 5초 간격으로 플레이 합니다.

L02에 온도 음성을 추가합니다.

L01 및 L02 에 대한 동작설정을 완료했습니다.

설정 완료

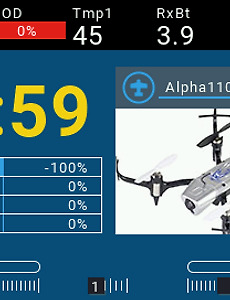

다음은 메인화면(위 이미지 참고)에서 잘 사용하지 않는 볼륨(VOL)과 화면 밝기(LCD)를 제거하고,
알파110 드론의 온도 및 전압을 표시해 주는 위젯을 추가해 보겠습니다.

송신기 좌측 하단의 TELE버튼을 길게 눌러서 설정화면으로 들어옵니다.

User interface의 Top bar에 있는 Setup를 선택합니다.

변경할 위젯에 커서를 두고 Select widget을 선택합니다.

Rud Value 라는 위젯을 선택합니다.

위젯 소스를 텔레메트리로 선택합니다.

텔레메트리 값 중에 온도에 해당하는 Tmp1을 선택합니다.

동일한 방법으로 수신기 전압에 해당하는 RxBt도 설정해 줍니다.

텔레메트리 화면에서 다른 값들의 항목이름을 확인해서 추가할 수 있습니다.

이상으로 설정을 마무리했습니다.

추가적으로 그라우프너 송신기에서만 가능했던 수신기 및 FC 설정을 Lua 스크립트를 이용해서 설정이 가능합니다.
이 부분은 꼭 변경할 필요는 없으므로 따로 다루지는 않겠습니다.
혹시 설정이 필요하시면 오픈하비에서 알파110 매뉴얼을 다운로드하시면 자세히 나와있습니다. ^^

아래는 바인딩 후 호버링 테스트 영상입니다.
https://youtu.be/KfSdEpcuvXI

처음 OpenTX 지원 송신기가 나왔을 때 크게 관심을 갖지 않았습니다.
타라니스 디자인이 맘에 안 들었던 이유도 있었고요 ㅎㅎ
(개인적으로 JR 짝퉁같이 생겨서 너무 맘에 안 들더군요. 차라리 후타바 짝퉁처럼 생겼으면 그나마 괜찮.....)
그러다가 라디오 마스터 TX16S가 나오면서 조금 관심이 가더군요.
액정도 크고 나중에 터치도 지원한다고 하고, 디자인도 무난하고 ㅎㅎ
그러던 중 인도어용 미니 드론들을 추가로 구입하면서 미니 드론 전용으로 구입했는데 생각보다 마음에 드네요 ㅎㅎ

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


지난 H8 mini 바인딩에 이어 UR65 FPV 드론 바인딩 관련 포스팅입니다.

이번에 바인딩 할 제품인 URUAV 사의 UR65입니다.

65mm 급 미니FPV 드론 UR65 입니다.

제 미니 FPV 드론 중 주력기체인 그라우프너 알파110(110mm)보다 더 작은 모델입니다. ㅎㅎ
예전에 모터간 거리로 사이즈를 이야기했는데 요즘에 프로펠러 사이즈로 이야기를 하더군요.
1인치 기체라고 할 수 있겠네요. (프롭이 1인치보다는 조금 더 크지만요 ㅎㅎ)

기존에 작업해 둔 모델을 복사해서 사용하면 편리하므로 우측 휠 버튼을 길게 누릅니다.

Model Select 를 선택합니다.

기존 모델에서 휠을 길게 눌러서 복사(Duplicate model)를 선택합니다.

기존 모델이 없는 분은 [Create model]을 선택해서 모델을 추가해 주시면 됩니다.
모델 추가 방법은 아래 링크해둔 H8 mini 바인딩 글을 참고하세요~
https://junghwan.net/373

TX16S + Eachine H8 mini 바인딩

지난 TX16S 화면 꾸미기에 이어 미니 기체 바인딩 첫 번째 포스팅입니다. ㅎ~ 처음으로 세팅할 기체는 Eachine H8 mini 드론입니다. 인도어 용으로는 상당히 괜찮은 드론입니다. 가벼워서 견적도 거의

junghwan.net

복사한 모델을 선택하고 화면을 꾸며 줍니다.

화면 꾸미기는 아래 링크해둔 이전 포스팅을 참고하시기 바랍니다.
https://junghwan.net/370

TX16S 기본 설정 및 화면 꾸미기

지난 TX16S 펌웨어 업데이트에 이어 이번에는 기본 설정 및 위젯을 이용한 화면 꾸미기(커스텀 메인화면)입니다. 가장 기본적인 버튼의 조작법은 알고 있다고 가정하고 작성합니다. 부팅 화면은

junghwan.net


추가할 기체에 맞게 수정하기 위해 우측 [MDL] 버튼을 길게 누릅니다.

모델 이름을 변경해 줍니다.

모델 이미지도 UR65로 변경합니다.

멀티프로토콜을 선택합니다.

바인딩을 위해 내장 RF 모듈에서 [MULTI]를 선택하고, FlSky2A를 선택 후 PWM, IBUS를 선택합니다.
제가 구매한 UR65는 Flysky 수신기 버전입니다.
[Bind]를 누르기 전에 UR65 기체를 바인딩 모드로 변경해야 합니다. (첫 바인딩 시에만 한번 해주면 됨)

바인딩 버튼 위치

위 사진의 빨간색 사각형 안에 바인딩 버튼이 있습니다.

확대해본 모습입니다. ㅋㅋㅋ

핀셋 등을 이용해서 바인드 버튼을 누르면 LED가 빠르게 점멸합니다.
가급적 금속 핀셋보다는 플라스틱 핀셋이나 나무 면봉 같은 것을 사용하시기 바랍니다.
이후에는 오토바인딩이 되므로 송신기가 켜져 있는 상태로 드론 배터리를 연결하면 자동으로 인식됩니다.

드론 배터리 전압게이지 추가를 위해 [TELE]버튼을 길게 누릅니다.

화면 꾸미기는 위에 링크된 2개의 포스팅을 보고 따라 하시면 되며,
이번 UR65는 H8 mini와는 다르게 텔레메트리를 지원하므로 드론 배터리 전압을 추가해 보겠습니다.

[Top bar]를 선택합니다.

[MOD] 옆 빈위젯을 선택(휠 버튼 클릭)합니다.

[Select widget]을 선택합니다.

숫자값 위젯을 선택합니다. (기본 모양은 Rud Value라고 되어있음)

소스(Source)를 선택해서 드론 배터리 전압으로 변경합니다.

[RECV]를 선택하면 됩니다.

설정이 완료되었습니다. [RTN]버튼을 눌러서 빠져 나갑니다.

텔레메트리 제공정보 확인

추가 텔레메트리 정보를 위젯으로 추가하고 싶다면 [MDL] 버튼을 길게 눌러서 텔레메트리 탭에서 확인합니다.
이름을 확인한 후 위젯의 소스(Source) 부분에서 해당 센서를 선택하면 됩니다.

아밍과 모드키를 빈 채널에 할당합니다.

베타 플라이트에서 아밍 및 비행모드를 설정하기 위해 빈 채널에 송신기 토글스위치를 할당합니다.
저는 하드웨어 설정에서 해당 키에 [ARM] [MODE]라고 설정을 해 두었기 때문에 위와 같이 표시되는 것이며,
따로 설정이 없다면 SA, SB.... 이런 식으로 스위치 이름이 나올 겁니다.

믹스이름 설정 후 소스 선택

하단의 Switches 중에서 선택

베타플라이트 설정

베타 플라이트에서는 아밍과 비행모드만 설정하면 됩니다.
저는 다른 기체 때문에 스로틀 홀드도 별도로 사용하고 있어서 아밍을 따로 두는 게 조금 번거롭긴 하지만 ㅎㅎ
비행모드는 에띠(Attitude, 앵글)와 레이트(Rate, 아크로) 2가지 모드를 사용합니다.
나머지는 모두 디폴트로 두고 사용해도 되며, 필요하다면 FC 펌업을 하시면 됩니다.
(변속기 펌업은 BLHeli Suite에서 해야 합니다.)
아래는 TX16S 바인딩 후 테스트 비행 영상입니다.
https://youtu.be/3EVFrgrh9TU

역시 H8 mini 와는 비교가 안 되는 기동성에 영상도 깨끗하게 잘 나오는 편이군요 ㅎㅎ
뭐 가격차이가 있으니 당연한 이야기지만 ^^....

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


지난 TX16S 화면 꾸미기에 이어 미니 기체 바인딩 첫 번째 포스팅입니다. ㅎ~
처음으로 세팅할 기체는 Eachine H8 mini 드론입니다.

바로 이녀석 입니다. 예전에도 구매했었는데 처분하고 최근에 다시 구매했습니다.

인도어 용으로는 상당히 괜찮은 드론입니다. 가벼워서 견적도 거의 안 나고 ㅎㅎㅎ



OpenTX 멀티프로토콜 내장 송신기인 TX16S에 바인딩 하겠습니다.

예전에는 Devo7 송신기에 멀티모듈(NRF24L01) 납땜하고 했었는데 ㅎㅎ 이제는 OpenTX 하나면 끝이군요 ^^
송신기의 기본적인 조작은 가능한 상태에서 따라 하셔야 쉽게 하실 수 있습니다. ^^
화면 꾸미기는 아래 이전 포스팅을 참고하세요~~

https://junghwan.net/370



TX16S 기본 설정 및 화면 꾸미기

지난 TX16S 펌웨어 업데이트에 이어 이번에는 기본 설정 및 위젯을 이용한 화면 꾸미기(커스텀 메인화면)입니다. 가장 기본적인 버튼의 조작법은 알고 있다고 가정하고 작성합니다. 부팅 화면은

junghwan.net



우선 [SYS]버튼을 길게 눌러서 시스템메뉴로 들어갑니다.

각 모델의 이미지는 송신기 SDCARD의 IMAGE 디렉터리에 복사해 주시면 됩니다.
이미지의 크기(해상도)는 192x114(가로 x 세로) 픽셀이 가장 적당합니다.



모델 이미지를 확인하기 위해 [PAGE>]버튼으로 SDCARD로 이동합니다.



IMAGE 디렉토리에 정상적으로 복사가 되었군요.



페이지 버튼으로 HARDWARE로 이동합니다.

기본적으로 시스템에서 사용하는 스위치를 할당해 두었습니다.
H8mini 에서는 SF(THR-스로틀 컷)과 SG(MOD-모드:노말/레이트)를 사용합니다.
설정 방법은 상단에 링크해둔 [TX16S 기본 설정 및 화면 꾸미기] 포스팅을 참고하시면 됩니다.



모델을 추가하기 위해 우측의 스크롤 휠을 길게 누릅니다.



Model Select 를 선택하고 스크롤 휠을 짧게 누릅니다.



모델 선택화면에서 다시 스크롤 휠을 길게 누릅니다.



Create model을 선택하고 스크롤 휠을 짧게 누릅니다.



Quad 룰 선택하고 스크롤 휠을 짧게 누릅니다.

새롭게 추가할 기체가 드론이므로 쿼드콥터를 선택합니다.
만약 펌웨어를 최신 버전으로 업데이트하지 않았다면 글라이더와 비행기만 있을 수 있습니다.
펌웨어를 업데이트하지 않은 상태로 모델을 추가하고 싶다면 비행기(Plane)를 선택하면 됩니다.
** 비행기로 선택 시 - 에일러론:1개, 플랩:없음으로 설정하시면 됩니다.



모터 유무와 제어채널 선택



스로틀 채널 선택 (TX16S 3채널-AETR)



롤(에일러론) 채널



피치(엘리베이터) 채널



요(러더) 채널



아밍 스위치 : H8mini 는 아밍설정이 없으므로 아무거나 선택합니다.



기체 알람인데 기본으로 두고 넘어갑니다.



모드설정인데 저는 [SG]로 설정했습니다. (캡쳐를 미리 했네요 ㅋ~)



설정이 완료되었습니다.

모델 생성이 설정한 대부분은 모델 설정에서 수정할 수 있습니다.



새로 추가된 모델을 선택합니다. [RTN]



모델 추가 완료

상단에 링크해둔 [TX16S 기본 설정 및 화면 꾸미기] 포스팅을 참고하셔서 화면을 설정해 줍니다.



완성된 메인화면 입니다.

자~ 이제 화면 설정은 다 되었으니 H8mini 바인딩 및 모델 설정을 하겠습니다.



모델 설정을 위해 우측의 [MDL]버튼을 길게 누릅니다.



모델 이름을 작성합니다.



모델 이미지 변경합니다.



파일 목록에서 H8mini 를 선택합니다.



타이머를 설정합니다.

[THs]는 스로틀이 -100보다 클 때만 카운트됩니다.
타이머 이름을 비행시간이라는 뜻으로 "FLY Time"라고 설정했습니다.
리셋 방법은 수동 리셋으로 선택하고 SE 스위치에 리셋을 할당했습니다.
1분 단위 콜을 선택하고 음성안내로 설정했습니다. (저는 타이머 1개만 사용합니다. ^^)



H8mini 드론을 바인딩 합니다.

타이머 설정 후 아래쪽으로 스크롤하면 [InternalRF] 항목이 있습니다.
모듈은 [MULTI]로 선택하고 프로토콜은 [Bayang][Std]로 선택합니다.
(H8mini 기본형 제품은 텔레메트리를 지원하지 않으며, Telemetry 옵션이 체크되어 있으면 바인딩되지 않습니다.)

중요! 처음 바인딩을 하시면 꼭 센서 초기화(캘리브레이션)를 한번 해주셔야 합니다.
아래는 바인딩 및 Calibration 영상입니다.

https://youtu.be/vzrSS6gwQxA

바인딩이 완료되었으면 나머지 설정을 확인합니다.



채널 입력값

저는 에일러론 트림이 좀 안 맞아서 INPUTS에서 오프셋 값을 좀 줬습니다.
크립으로 수정해도 되지만 여기서 오프셋을 입력해도 됩니다.
[Ail]에서 스크롤 휠을 길게 누릅니다.



EDIT를 선택합니다.



저는 오프셋을 -8을 줬습니다. ^^



OUTPUTS 에서 리버스 설정

리버스가 필요한 채널이 있으면 위 이미지에 선택된 화살표(Direction)의 방향을 변경하면 됩니다.



스페셜펑션 설정

스페셜 펑션을 설정합니다.
* 설정 방법은 상단에 링크를 걸어둔 [TX16S 기본 설정 및 화면 꾸미기]를 참고하세요~
- SF1 : 스로틀 스위치(SF)가 내려와 있으면 스로틀(3채널)을 -100으로 설정
- SF2 : 스로틀 컷 음성안내
- SF3 : 스로틀 활성 음성안내
- SF4 : 타이머 리셋 (이전에 설정한 수동 리셋 스위치)
- SF5 : 타이머 리셋 음성안내
- SF6 : 노말 모드 음성안내
- SF7 : 아크로 모드 음성안내
- SF8 : 노말 모드 설정 (H8mini 채널11에 -100을 설정하면 됨)
- SF9 : 아크로 모드 설정 (H8mini 채널11에 100을 설정하면 됨)

아래는 멀티 모듈 사이트 설명

H8mini 각 채널 할당

헤드리스 모드는 필요가 없어서 설정을 하지 않았지만. 오토 플립은 아무리 해도 동작하지 않더군요.
해외 유투버 들도 동작하지 않는다고 이야기하더군요. (전용 송신기로는 가능하긴 한데)

아래는 호버링 테스트 영상입니다.

https://youtu.be/N7kLi00jFcs



테스트 후 느낀 점은..
제품에 포함된 완구 송신기와는 비교할 바가 아니고...
예정에 Devo7 송신기에 멀티 모듈 달아서 조종했을 때보다 훨씬 키감이 좋네요 ㅎㅎ
RATE 모드로 변경하고 나면 키웍에 반응을 바로바로 해서 민첩하게 움직이네요 ^^
RATE 모드를 기본으로 사용하는게 좋을 것 같습니다. (노말모드는 왠지 굼뜨게 느껴지네요 ㅎㅎ)

그런데 H8mini 의 RATE 모드는 완전한 RATE(ACRO)모드가 아니고, 레티튜드 정도 입니다.
(동작이 민첩해 지지만 일정각도 이상 넘어가지 않는 상태)

참고로 동작 모드는 대충 다음과 같습니다. (GPS모드 제외)
1. Attitude Mode : 노말모드, 센서(가속도, 지자계 등)들이 보정해 주는 모드
2. Rattitude Mode : 지금은 거의 안쓰는 추세지만 Atti 와 Rate 의 중간
  *일정 각도 까지는 Rate처럼 동작하지만 그 이상 넘어가지 않음. 즉, 플립은 안됨
3. Rate Mode : Acro(아크로)모드라고도 하며, 보통 FPV 레이싱 드론 비행시 사용하는 모드

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


지난 TX16S 펌웨어 업데이트에 이어 이번에는 기본 설정 및 위젯을 이용한 화면 꾸미기(커스텀 메인화면)입니다.
가장 기본적인 버튼의 조작법은 알고 있다고 가정하고 작성합니다.

첫 부팅 화면

부팅 화면은 위와 같을 수도 있고, 다를 수도 있습니다. ㅎㅎ 크게 의미는 없습니다.
우선 시스템 설정과 관련된 메뉴는 어떤 것들이 있는지 한번 보고 넘어가겠습니다.
시스템 메뉴를 호출하기 위해 좌측의 "SYS" 버튼을 길게 누릅니다.



TOOLS : 루아스크립트 및 스펙트럼

"Lua 스크립트"로 작성된 특정 송수신의 전용 기능을 구현해 놓았다고 생각하시면 됩니다.
"루아 스크립트"는 프로그래밍(스크립트) 언어입니다.
일단 지금은 이 정도만 알고 넘어가셔도 됩니다.
제일 하단은 내장 및 외장 송신기의 스펙트럼 분석기(그냥 주변 주파수 상태를 보여줍니다. ㅎㅎ)입니다.



SDCARD : 송신기 SDCARD 내용을 확일 할 수 있습니다.

각 파일을 실행하거나 볼 수 있으며, 파일명 수정이나 삭제도 가능합니다.



RADIO SETUP : 송신기 설정 메뉴입니다.

각종 효과음을 설정합니다.
저는 버튼 눌렀을 때 시끄러운 것이 싫어서 "NoKey"로 설정해 두었습니다.



RADIO SETUP : 송신기 설정 메뉴입니다.

버튼 눌렀을 때 진동(햅틱)도 꺼두었습니다.



RADIO SETUP : 송신기 설정 메뉴입니다.

저는 리튬이온 7.4V 전용 배터리를 사용 중이며, 저전압 알림은 6.6V로 설정했습니다.
백라이트는 키 입력이 없을 때 꺼지는 걸로 설정했습니다.



RADIO SETUP : 송신기 설정 메뉴입니다.

10초간 키 입력이 없으며, OFF 시 밝기 설정을 완전히 끄지는 않고 흐린 정도로 설정했습니다.



RADIO SETUP : 송신기 설정 메뉴입니다.

음성은 영어로 설정했습니다. (en 폴더에 한국어 음성을 넣으면 됩니다.)
단위는 표준 미터법(Metric)으로 설정했으며, 저는 모드1을 사용합니다. ㅎㅎ



GLOBAL FUNCTION : 전역함수라고 생각하시면 됩니다.

프로그래밍을 배워본 경험이 있으면 "전역 함수"라는 말로 쉽게 이해가 되실 텐데요.
각 모델에 독립적인 것이 아니라 전 모델에 사용할 수 있는 기능을 등록하는 메뉴입니다.



트레이너 : 티칭모드(선생/학생) 입니다.

트레이너 모드는 송신기 2대를 마스터/슬레이브로 잡아서 트레이닝(교육)을 위해 사용하는 기능 합니다.
송신기 2대의 연결은 유선으로 하거나 블루투스(옵션)로 할 수 있습니다.



하드웨어 : 송신기 하드웨어 설정

송신기를 처음 개봉했거나 펌웨어를 업데이트했을 경우 혹은 미세하게 트림이 맞지 않는 경우에는 제일 상단의 "Calibration"을 한번 해 주시면 됩니다.
캘리브레이션 시 주의사항은 중립 설정하는 메뉴에서 스틱뿐만 아니라 모든 스위치는 Off 상태, 슬라이더 및 볼륨(다이얼)은 중립에 둬야 합니다. ^^

송신기의 물리적인 스위치의 기능 설정 및 이름(닉네임)을 지정할 수 있습니다.
위 이미지의 "S1"다이얼은 볼륨 조절로 이용하기 위해서 "VOL"이라는 이름으로 설정해 두었습니다.



하드웨어 : 송신기 하드웨어 설정

"S2" 다이얼은 화면 밝기 조절 버튼으로 사용하기 위해서 "LCD"라는 이름을 할당해 두었습니다.



하드웨어 : 송신기 하드웨어 설정

"SF" 스위치는 스로틀 컷으로 사용하기 위해 "THR"로 설정
"SG"는 비행모드(Atti, Rate) 설정을 위해 "MOD"로 설정
"SH"는 화면 캡처를 위해 "CAP"로 이름으로 설정해 두었습니다.
사용하는 배터리를 테스터로 정확하게 측정한 후 캘리브레이션에서 전압을 수정해 주면 됩니다.



하드웨어 : 송신기 하드웨어 설정



송신기 정보 : OpenTX 펌웨어 정보 입니다.

여기까지 시스템 메뉴에 대해 살펴봤습니다.
시스템 메뉴에는 특별히 어렵거나 헷갈리는 부분은 없는 것 같습니다.
이제 위젯을 이용한 나만의 화면 디자인을 해 보겠습니다.
저는 무난한 스타일을 좋아하니까 방법만 익히시고, 멋진 화면을 만들어 보세요 ㅎ~

메인화면 구성을 위해 송신기 좌측 하단에 있는 "TELE"버튼을 길게 누릅니다.

메인화면 디자인 메뉴



테마 선택 화면

페이지 버튼을 눌러서 상단 첫 번째 창으로 이동하면 테마를 선택하는 화면이 나옵니다.
아직은 테마가 3개밖에 없네요~~ ㅎ 저는 무난한 첫 번째를 선택했습니다.
2번째도 색감은 좋은데 배경이 욱일기 같아서 맘에 안 드네요 ㅋㅋㅋ
(SDCARD에 있는 배경 이미지 파일을 다른 이미지로 변경하면 됩니다.)
상단 바 를 설정하기 위해서 "Top Bar" 옆의 [Setup]을 선택합니다.



상단 바 설정

위 이미지와 같이 설정할 예정이며, 상단바에 할당할 기능을 먼저 생성해야 합니다.
볼륨 및 화면 밝기 조절에 대한 기능은 [GLOBAL FUNCTION]에서 설정하고,
스로틀 컷 및 비행모드에 대한 기능은 [SPECIAL FUNCTION]에서 설정합니다.

[GLOBAL FUNCTION] 설정을 위해 "SYS"버튼을 길게 눌러서 시스템 설정으로 들어간 후
페이지 버튼을 눌러서 [GLOBAL FUNCTION] 메뉴로 이동합니다.

전역함수 설정

첫 번째 화면 캡처는 무시하시고, GF1과 GF2에 각각 위 이미지와 같이 설정합니다.

[SPECIAL FUNCTION] 설정을 위해 송신기 우측의 "MDL"버튼을 길게 누릅니다.
이 부분은 모델 생성 및 바인딩에 대한 별도의 포스팅에서 자세히 다루도록 하고,
일단 페이지 버튼을 눌러서 [SPECIAL FUNCTION] 메뉴로 이동합니다.

스페셜 기능

다른 건 지금 보실 필요 없고 일단 THR과 MOD 만 보시면 됩니다.
SF1 : THR 스위치가 내려가 있으면 CH3을 -100으로 설정하겠다는 겁니다. (즉 스로틀 컷)
SF2 : THR 스위치를 내릴 때 "스로틀 컷" 음성을 플레이해줍니다.
SF3 : THR 스위치가 올라갈 때(원위치) "스로틀 복구" 음성을 플레이해줍니다.
SF6 : MOD 스위치를 올릴 때(원위치) "노말 모드" 음성을 플레이해줍니다.
SF7 : MOD 스위치를 내릴 때 "아크로 모드" 음성을 플레이해줍니다.

여기까지 등록을 하셨으면, "RTN"버튼을 여러 번 눌러서 메인화면으로 돌아옵니다.
다시 화면 설정 메뉴로 가기 위해 하단의 "TELE" 버튼을 눌러서 상단 바 설정으로 갑니다.

상단바 설정, 첫번째 위젯 위치 선택

선번째 위젯을 선택하면 위 이미지와 같은 팝업창이 뜹니다.
여기서 "Select widget"을 선택합니다.



위젯 종류 선택

좌측 상단의 첫 번째 위젯 자리에서 휠을 돌리면 위젯 종류를 선택할 수 있습니다.
위 이미지에 보이는 "에일러론 게이지"를 선택합니다.

위젯 설정 화면

방금 선택한 위젯의 세부 설정 화면입니다.
소스를 "THR"로 변경합니다.
동일한 방법으로 "VOL", "LCD", "MOD"도 설정한 후 "RTN"버튼을 눌러서 메인화면으로 돌아갑니다.

이제 메인 뷰 부분의 위젯을 설정하기 위해 다시 "TELE"버튼을 길게 누릅니다.

메인 뷰 설정

레이아웃을 먼저 선택합니다. 저는 2:1 분할 화면을 선택했습니다.
[Setup widgets]을 선택해서 메인 뷰의 위젯 설정 화면으로 이동합니다.

위젯 메인뷰 설정 화면

스크롤을 이용해서 설정한 위젯 위치를 선택하면 아래와 같이 팝업이 뜹니다.

위젯 설정화면

"셀렉트 위젯"을 선택합니다.

원하는 위젯 선택
저는 저 위치에 타이머를 선택했습니다.
위젯 상세 설정에서 타이머1로 설정했습니다. (송신기 타이머는 총 3개 입니다.)

위와 같은 방법을 반복해서 모든 위젯을 설정합니다.

설정 완료된 메인화면

이상으로 메인화면 설정이 완료되었습니다.

메인뷰 추가 화면

화면 설정 메뉴의 마지막 탭에서 메인 뷰를 추가해서 메인화면을 여러 개 사용할 수 있습니다.
메인화면이 여러 페이지가 되면 페이지 버튼으로 전환할 수 있습니다.

이상으로 TX16S 기본 설정과 화면디자인에 대한 포스팅을 마치겠습니다.
다음에는 모델 추가 및 바인딩하는 방법에 대해 하나씩 글 작성해 보겠습니다.

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


오랜만에 드론 관련 포스팅입니다. ^^...
일전에 구입했던 라디오마스터 TX16S 설정 관련 내용을 하나씩 포스팅하도록 하겠습니다.

개봉기 및 짐벌 텐셜조절은 아래 글을 참고하세요 *^^*

https://junghwan.net/311



TX16S 개봉기

요즘 핫(?)한 RadioMaster TX16S 개봉기 입니다. ^^... 제품의 첫 느낌은 예상과는 좀 달랐습니다. ㅎ 외국 유튜버들 영상을 볼때는 몰랐는데 국내 포스팅 글을 보니(몇분 안계시더군요 ㅎ) 싸구려 같다(

junghwan.net

https://junghwan.net/314



TX16S 짐벌 텐션 조절

TX16S 의 짐벌 텐션이 너무 강해서 좀 조절해 봤습니다. 제가 사용해 본 조종기 뭐 여러가지가 있지만, 현재 보유중인 조종기는 아래와 같습니다. junghwan.net/87 12채널 송신기 mz-24 도착... 헬기 재입

junghwan.net


OpenTX 송신기로 입문하셔서 어떤 순서로 살펴봐야 할지 막막한 분들을 위해~~

1. PC 용 프로그램 설치 및 연결
 - OpenTx 소프트웨어 설치 및 기본 설정
 - 부트로더 드라이버 설치

2. 펌웨어 업데이트
 - OpenTx 펌웨어 업데이트
 - 멀티모듈 펌웨어 업데이트

3. 화면꾸미기 및 기체 추가 외

등의 순서로 살펴보게 되며, 이번 포스팅에서는 위 1번~2번까지 다루도록 하겠습니다.



1. 오픈TX 소프트웨어 다운로드
 - 공식 사이트 : https://www.open-tx.org
 - 다운로드 링크 : https://www.open-tx.org/downloads

사이트 접속 시점의 최신버전을 다운로드 합니다.

빨리 2.4가 나와서 터치스크린을 사용할 수 있었으면 좋겠네요 ㅎㅎ
제 주력 송신기인 MZ-24 가 터치스크린이다 보니 자꾸 습관적으로 화면을 터치하려고 해서 ㅋㅋㅋ
다운로드 후 더블클릭해서 원하는 위치에 설치합니다.



설치 후 첫 실행화면

실행 후 상단 톱니바퀴 모양의 설정 아이콘을 선택합니다.



필요한 정보를 입력해 줍니다.

- 본인이 알아볼 수 있는 프로파일명을 작성해 줍니다.
- 라디오타입은 TX16S를 선택해 줍니다.
- 한글은 지원하지 않으므로 영어(en)로 둡니다.
- 빌드옵션은 본인에게 필요한 것을 선택합니다.
 * 잘 모르시면 저처럼 ppmus와 lua만 선택하시면 되며, 헬기를 안 하실 분들은 noheli 도 선택하세요~
 * 펌웨어 다운로드 시 여기 설정된 옵션을 기준으로 다운로드합니다.
- SD카드 경로는 PC의 SD카드 경로입니다. (송신기와 동기화 후 시뮬레이터에서 사용합니다.)
- 백업폴더는 설정 안 하셔도 상관없습니다.

** 저는 모드1을 사용하므로 Mode1을 선택했습니다. 모드2를 사용하시는 분들은 Mode2로 변경하세요.
** AETR 은 채널 순서이며, TX16S는 AETR 이므로 그냥 놔두시면 됩니다.
** 참고로 제 주력 송신기인 그라우프너 MZ-24는 TAER 입니다.



두번째탭은 별로 건드릴 것이 없습니다.



세번째 시뮬레이터 탭도 당장 수정해야 할 곳은 없습니다.

설정을 모두 변경하였으면 [확인]을 눌러 변경한 내용을 저장합니다.

다음으로 펌웨어 업데이트를 하기 전에 부트로더 드라이버를 설치합니다.



2. 부트로더 드라이버 설치
 - 다운로드 링크 : https://zadig.akeo.ie

최신버전으로 다운로드 합니다.

부트로더 드라이버는 펌웨어 업데이트마다 설치하는 것은 아니라 한 번만 설치하면 됩니다.

다운로드한 파일에서 마우스 우클릭해서 "관리자 권한으로 실행"을 선택합니다.

옵션에서 "List All Devices"를 선택합니다.



"STM32 BOOTLOADER"를 선택합니다.

본 포스팅에서 진행하는 펌웨어 업데이트는 TX16S 기준입니다.
다른 제품, 혹은 RadioMaster의 다른 모델에서는 해당 모델에 맞는 업데이트를 해야 합니다.



3. 펌웨어 다운로드 및 업데이트

상단 아이콘 중 "다운로드"를 클릭합니다.



각 항목을 다운로드 합니다.

- Firmware 우측에 나와있는 펌웨어 명은 최초 빌드 옵션에서 선택한 옵션을 기준으로 정해집니다.
- [Check for update] 버튼을 눌러서 SW 버전을 먼저 확인합니다.
- 다운로드 펌웨어 버튼을 눌러서 적당한 위치에 다운로드합니다.
 - SD카드 콘텐츠 다운로드를 누르면 FTP 사이트가 연결됩니다. 가장 최신 버전을 다운로드합니다.
 ** 다운로드한 파일은 1번 설정에서 지정한 SD카드 경로에 압축을 풉니다.
 ** 송신기 SD카드에도 복사하거나 프로그램 상단의 [동기화 SD] 버튼을 눌러서 SD카드 경로와 동기화를 해도 됩니다.



좌측의 "Write Firmware to Radio"를 선택합니다.



다운받은 파일을 선택하고 Write 합니다.

[추가] PC연결 후 바로 업데이트 하려면 송신기 전원을 끈채로 PC와 USB로 연결되어 있어야 합니다. ^^



업데이트 중 강제종료 되지 않도록 주의하세요~



위와같은 메세지가 나오면 업데이트가 완료되었습니다.



4. 멀티 모듈 펌웨어 다운로드 및 업데이트
 - 공식 사이트 : https://www.multi-module.org
 - 다운로드 링크 : https://downloads.multi-module.org/?rmtx16s

 * OpenTX 펌웨어 업데이트는 완료되었으며, 추가적으로 내장형 "멀티 프로토콜 모듈"의 펌웨어도 업데이트합니다.



모델을 선택하고 옵션(필터)을 설정합니다.

 - 멀티 모듈이 내장된 TX16S는 "4-in-1"을 선택해야 합니다.
 - 안정화 버전이 아닌 개발 버전을 받고 싶다면 하단의 "Show Pre-releases"를 체크하면 됩니다.
 - STM32 4-in-1이 선택되었는지 확인합니다.
 - Serial(OpenTx/....)가 선택되었는지 확인합니다.
 - TX16S의 채널 순서는 AETR입니다.



제일 위의 파일 하나만 받으면 됩니다.

** 다운로드한 펌웨어 파일은 송신기의 메모리 카드에 복사해 줍니다.



복사된 파일을 송신기에서 실행합니다.



Flash Internal Multi 를 선택해서 펌웨어를 업데이트 합니다.



여기까지 하시면 펌웨어 업데이트는 모두 완료가 되었습니다.
다시 말해 이제 사용할 준비가 되었다는 이야기입니다. ㅎㅎㅎ

다음 포스팅에서는 화면 레이아웃을 변경해 보고, 다양한 기종의 기체를 하나씩 추가해 보도록 하겠습니다.

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 연결안됨 2021.07.24 23:45  댓글주소  수정/삭제  댓글쓰기

    아무리 해봐도 usb가 부트모드 진입시 연결이 안됩니다
    아무리 따라 해봐도 12시간째 못하고 있습니다
    일딴 조종기랑 컴터랑 연결이 되야할텐데
    연결이 도저히 안되고 있습니다 도와주세요 ㅠ

  2. 부트모드 2021.07.25 12:33  댓글주소  수정/삭제  댓글쓰기

    zadig 여기부터 stm32 일단 잡히지 안고
    tx16s 뭐로 잡히던데
    어쨋든 무트모드 자체가 연결이 안되네요
    일반 조이스틱 모드
    스토리지 모드등 컴터랑 연결은 되는데
    조종기의 SD카드 내용을 볼수가 없습니다
    현재도 도전중 ㅜㅜ

    • Favicon of https://junghwan.net 뿅이아빠 2021.07.25 12:40 신고  댓글주소  수정/삭제

      음.. 조금 헷갈리시는 것 같은데..
      1. Zadig 에서 STM32 부트로터가 나오는건 인식하는게 아니라 설치할때 "STM32 BOOTLOADER" 로 선택해서 설치하라는 건데 그 항목이 안나온다는 건가요?
      설치전에 "LIST All Devices"를 선택해야 STM32... 를 선택할 수 있습니다.

      2. TX16S 송신기와 PC를 연결하면 원래 "조이스틱 + 스토리지" 두가지로 선택할 수 있습니다.
      스토리지로 선택하면 SDCARD와 펌웨어 두가지 드라이브가 잡힐꺼에요.

      * SDCARD용 zip(압축파일) 받아서 송신기 SDCARD에 복사를 하신건가요?
      복사전에 아예 인식이 안되는 거라면 SDCARD를 빼서 아답터 등을 이용해서 PC에 연결 후 포맷을 한번 해보세요.

  3. 멀티모듈 2021.07.25 13:16  댓글주소  수정/삭제  댓글쓰기

    조종기를 끈상태부터 부트 설정부터 하니
    일딴 조종기 버젼 업데이트는 되었는데
    또 멀티 업데이트 하려니
    위에 설정되로 다운받아 조종기 sd카드에
    넣고 깔아보니 또 펌웨어 에러가 뜨네요
    ㅠㅠ
    V.3186 받았는데

    • Favicon of https://junghwan.net 뿅이아빠 2021.07.25 13:28 신고  댓글주소  수정/삭제

      펌웨어 에러가 뭐라고 나오시던가요?
      OpenTx 펌업만 하고, 멀티모듈 펌업을 안한 상태라면 서로 버전이 달라서 에러가 뜹니다.
      그럼 제글 4번에 나와있는 멀티프로토콜 모듈 펌웨어 업데이트를 해주시면 됩니다.

  4. 했습니다 2021.07.25 13:35  댓글주소  수정/삭제  댓글쓰기

    까는건 젤 위에껄 눌러야 설치가 되네요 ㅎ
    덕분에 펌웨어 업데이트가 잘된거 같네요
    어제부터 하루반걸렸네요 ㅜ
    감사합니다

    추가 질문 한다면 혹시 TX16S는 피닉스 RC시뮬에도
    동글이 없이 USB바로 연결 된다고 아는데
    예물레이터 깔면 되는줄 아는데 안되던데
    혹시 조종기에서 설정 따로 해줘야 하는게 있나요 ?
    아니 컴터연결시 조이스틱 연결이나
    SD연결 스토라지 연결 등 먼가좀 복잡하던데 ..결국 모두 안됬지만 ㅜ

    • Favicon of https://junghwan.net 뿅이아빠 2021.07.25 14:00 신고  댓글주소  수정/삭제

      피닉스를 이제 안써서 설치해 보려고 DVD를 찾아봤는데 없는걸보니 사용안해서 다 버렸나 보네요 ㅎㅎ
      TX16S를 PC와 연결할때 "조이스틱 모드" 로 연결하면 인식이 될 텐데요...
      피닉스 설정에서 키값이 아예 안먹던가요?

  5. 무료 2021.07.25 14:20  댓글주소  수정/삭제  댓글쓰기

    피닉스는 무료로 풀려서
    버전 6까지 업데이트 됩니다
    제가 깔고 지우고 반복
    컴퓨터랑 연결시 전원 키고 연결
    조이스틱 모드 인식은 되는데
    피닉스 프로그램에서는 무응답 이네요
    따로 예뮬레이트가 사이트에 바로 있는데
    따라 해봐도 도저히 인식이 안되네요

    • Favicon of https://junghwan.net 뿅이아빠 2021.07.25 14:35 신고  댓글주소  수정/삭제

      한번 찾아서 깔아보고 댓글 달아드릴께요 ^^

    • Favicon of https://junghwan.net 뿅이아빠 2021.07.25 16:21 신고  댓글주소  수정/삭제

      다운받아서 테스트 해 봤는데 안되네요 ^^
      해외 사이트 검색도 좀 해 봤는데 피닉스는 동글을 통해 DSC(트레이너) 포트를 이용해야 가능할 것 같습니다.
      프로그램에서 컨트롤러 지정이 가능한 프리라이더나 리프트오프 등은 바로 인식이 되는데 리얼플라이트나 피닉스 같은 예전 시뮬은 동글이 있어야 겠네요 ㅎㅎ

  6. 역시 2021.07.25 16:35  댓글주소  수정/삭제  댓글쓰기

    저도 아무리 해봐도 안되네요 ㅋ
    덕분에 감사합니다
    도움이 많이 됐습니다 ^^

  7. 흥분한호떡 2021.08.29 17:43  댓글주소  수정/삭제  댓글쓰기

    덕분에 도움이 많이 되었습니다 .ㅎㅎ
    예전에 해외 유튜버 동영상으로 업뎃하고서 잘 된건지 아닌지 모르겠던데 덕분에 업뎃 잘했네요 ㅎㅎ
    감사합니다. ㅎㅎ

  8. Favicon of https://https://https://https:// 주수미 2021.09.28 12:32  댓글주소  수정/삭제  댓글쓰기

    친절한 답변에 감사드립니다.
    ㅡㅡㅡ
    3번까지 펌웨어 다운로드 sdcard에 압축풀기 잘 했구요.. 펌웨어 다운로드 업데이타 하면, 2개페이지이상 업로드되구요 맨 하단 글씨에 '
    Error: Command not correctly executed'
    라고 쓰여져 있어요..
    (처음부터 조종기 연결선은 파워없이 열결되어 있음)
    ---
    (다른질문) 체널은 꼭 'AETR'로 해야 되나요? 예전 조종기는 TAER 이었거든요

  9. Favicon of https://https:// 주수미 2021.09.28 18:12  댓글주소  수정/삭제  댓글쓰기

    아니요.. 송신기는 처음부터 파워없이 연결되어 있어요. 파워를 넣어서 연결해야 하나요??



TX16S 짐벌 텐션 조절

RC 2020. 9. 24. 06:00

TX16S 의 짐벌 텐션이 너무 강해서 좀 조절해 봤습니다.
제가 사용해 본 조종기 뭐 여러가지가 있지만, 현재 보유중인 조종기는 아래와 같습니다.

junghwan.net/87

12채널 송신기 mz-24 도착... 헬기 재입문!!!

실제 구입한지는 한달정도 되었는데.. 이제서야 포스팅을 하게 되네요 ㅎㅎ 예전에 헬기 입문할때는 노름마치 RTR 로 입문을 해서... 포함된 송신기가 후타바 OEM 이었죠... 6EX... 이번에 새로 헬기�

junghwan.net

junghwan.net/284

플라이스카이(FlySky) 송신기 FS-i6S 개봉기 및 간단사용기

이번 포스팅은 플라이스카이(FlySky, FS) 사의 i6S 조종기(송신기)의 개봉기 입니다. ㅎ~ 우선 주력 송신기 MZ-24 를 보유하고 있으면서 본 제품을 구입한 이유는 드론자격증 실기 연습을 위한 시뮬레�

junghwan.net

뭐 범용 조종기는 아니지만 매빅2 도 운용중이니 매빅2 조종기도 있다고 해야 겠네요 ㅎㅎ
우선 제 주력 조종기인 그라우프너 MZ-24에 비해 텐션이 너무 강하더군요.. 그래서 일단 조절을 해 봤습니다.



우션 짐벌 및 토글스위치가 손상을 입지 않도록 폼 케이스에 고정을 하고, 붉은색 동그라미에 있는 +자 피스를 제거합니다.
물론 배터리도 제거를 분리를 해야 합니다. ㅎ~
상단의 육각피스도 2개 제거해 줍니다.
좌/우측 고무글립도 제거해 줍니다. (뒷면에 있는건 제거하지 않아도 됩니다.)
상단 안테나 플레이트를 먼저 분리 후 뒷면 케이스를 분리합니다. 위 붉은색 동그라미에 있는 스피커 커넥터 2개도 분리해 줍니다.
배선상태나 부품 상태가 나쁘지는 않네요 ㅎ~
위 사진에 보이는 홀에 육각렌치를 이용해서 돌려주면 텐션을 조절할 수 있습니다.
하지만 제게는 텐션이 너무 강해서 제품에 동본된 소프트 텐션 스프링으로 교체를 해 주었습니다.
좌/우 각 짐벌에 2개씩, 총 4개의 스프링을 교체하면 됩니다. (스로틀은 안해도 되지만 나중에 헷갈리지 않게 함께 작업했어요)



스프링을 교체하고 나니까 제가 원하는 텐션이 나오네요 ㅎㅎ
제게는 너무 강해서 적응도 안되고, 주력 송신기인 MZ-24와 텐션 차이가 너무 커서 결국 소프트 텐션 스프링으로 교체 했습니다. ㅋ~
교체후에 H8 Mini 를 바인딩 해서 테스트를 해 봤는데 한결 좋네요 ㅎㅎㅎ

각각의 기체를 바인딩 하는 방법이나 기타 설정 방법들은 하나씩 공부해 가면서 포스팅 하도록 하겠습니다. ㅎ~

'RC' 카테고리의 다른 글

트레일(트라이얼) RC 입문 - TRX6  (0) 2021.03.01
URUAV UR65 개봉기  (0) 2020.09.25
TX16S 짐벌 텐션 조절  (0) 2020.09.24
TX16S 개봉기  (0) 2020.09.21
1셀 충전용 멀티충전기  (0) 2019.04.09
플라이스카이(FlySky) 송신기 FS-i6S 개봉기 및 간단사용기  (0) 2019.04.08
YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


TX16S 개봉기

RC 2020. 9. 21. 06:00

요즘 핫(?)한 RadioMaster TX16S 개봉기 입니다. ^^...



뱅굿에서 구매한 TX16S 입니다.
간단한 매뉴얼과 스티커가 들어있네요. (스티커는 딱히 붙일만 한곳이... ㅎㅎ)

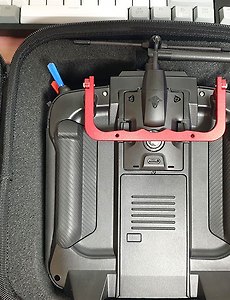

종이박스를 열면 우레탄폼으로 된 케이스가 나옵니다. 가방이 없는건 조금 아쉽지만 보관에는 지장이 없으니 ㅎㅎ
우레판폼을 열어보니 본체로 꽉~차있네요 ㅎㅎ
기본 구성품 입니다. (저는 크로스파이어 마이크로TX 모듈 포함 모델입니다.)
배터리는 별매 입니다. 18650 2개 사려다 그냥 전용으로 나온걸로... ㅎㅎ
JR Type 모듈 베이 입니다. 여기에 크로스파이어 TX 모듈을 설치하면 됩니다.
전원을 한번 켜 봤습니다. ㅎㅎ
기본 메인페이지 입니다.
화면 자체는 크고 밝아서 좋네요~
종료화면 입니다.



제품의 첫 느낌은 예상과는 좀 달랐습니다. ㅎ
외국 유튜버들 영상을 볼때는 몰랐는데 국내 포스팅 글을 보니(몇분 안계시더군요 ㅎ) 싸구려 같다(?)는 듯한 뉘앙스의 글이 있어서 "뭐 가격만큼 하겠지..." 라고 생각하고 있었는데 제품을 실제 받아보니 생각과는 좀 다르더군요 ㅎ

물론 마감이 아주 고급스러운 것은 아니지만 가격에 비해서는 충분히 고급진것 같더군요 ㅎㅎ
짐벌느낌이나 토글키 조작감, 재질 촉감, 디스플레이, 휠 버튼 모두 생각보다 충분히 만족스럽네요 ㅎㅎ
디자인의 경우 제 개인적인 생각에 타라니스 보다는 훨씬 좋아보이네요 ㅋㅋㅋ
(뭐 후타바 닮은애나 JR닮은애나 거기서 거기입니다만 ㅎㅎㅎ)

제 주력 조종기 (그라우프너 MZ-24)와 비교하면, 그립감이 조금 더 크게 느껴지고, 짐벌 텐션이 강한데..
짐벌 텐션은 조절하면 되고, 크기는 금방 익숙해 지겠죠 ㅎㅎㅎ

제가 TX16S를 선택하게 된 가장 큰 이유는 내장된 멀티프로토콜 모듈 때문입니다. ㅎㅎ
예전부터 펀(Fun)용 기체를 바인딩 할 수 있는 쓸만한 조종기를 생각하고 있었는데 점퍼T16에서 좀 망설이다가..
RadioMaster TX16S 와 Jumper T18 중에 잠시 고민하다가 TX16S로 선택했습니다. ㅎ~

물론 주력기인 MZ-24에도 헤임3D 미니헬기와 알파110드론이 바인딩 되어 있지만,
멀티프로토콜이라는 점이 가장 큰 매리트 인 것 같습니다. ㅎㅎ (그라우프너도 바인딩이 된다고 하니 ㅎㅎㅎ)

우선 간단한 개봉기만 작성을 해 보았습니다.
앞으로 기능 하나, 하나 살펴보고 기체 하나씩 바인딩 하면서 글 포스팅 하도록 하겠습니다. ^^

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
