테스트 및 충전겸용 파워서플라이 APS-3010H

기존의 번거로움을 해결할 파워서플라이가 도착을 했습니다.
사실 도착한지는 오래되었는데 포스팅이 늦었네요 ㅎㅎ

해당 제품은 APS-3010H 라는 파워서플라이입니다.

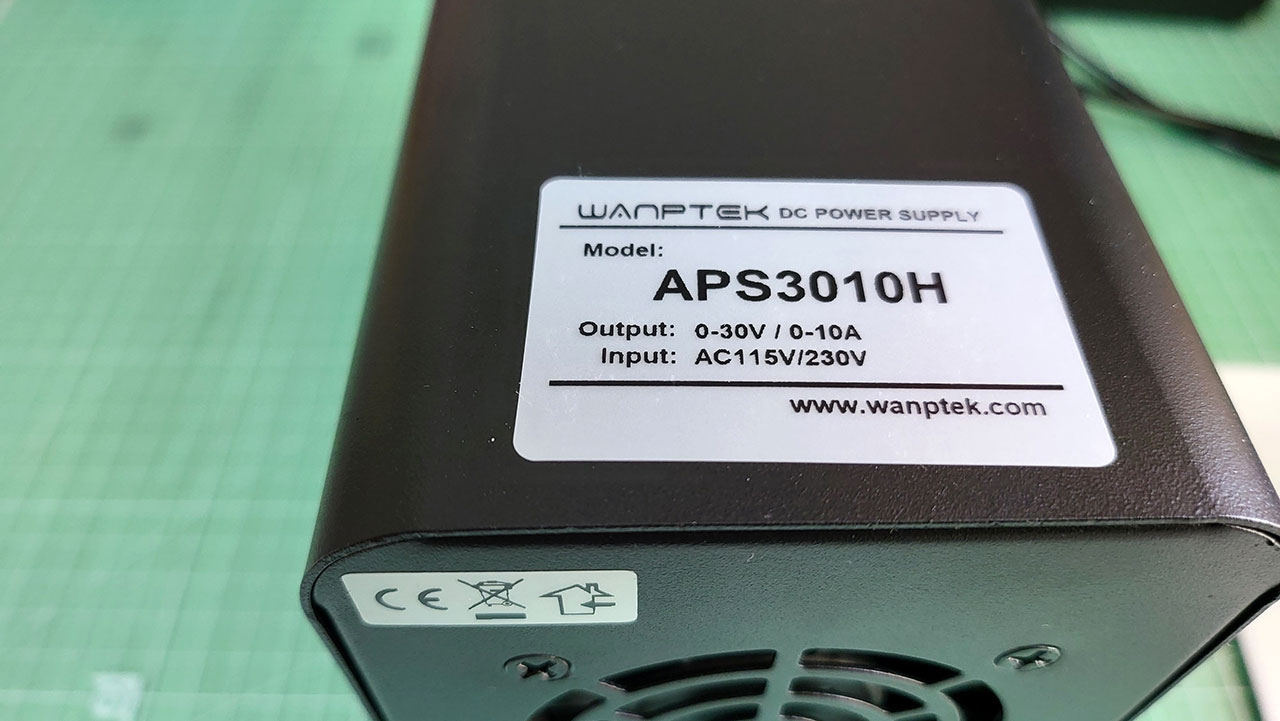

제품의 사양 (APS-3010H)

현재 충전기에 사용 중인 SMPS도 다른 용도로 활용을 잘하고 있기는 합니다만 몇 가지 불편한 점이 있더군요.

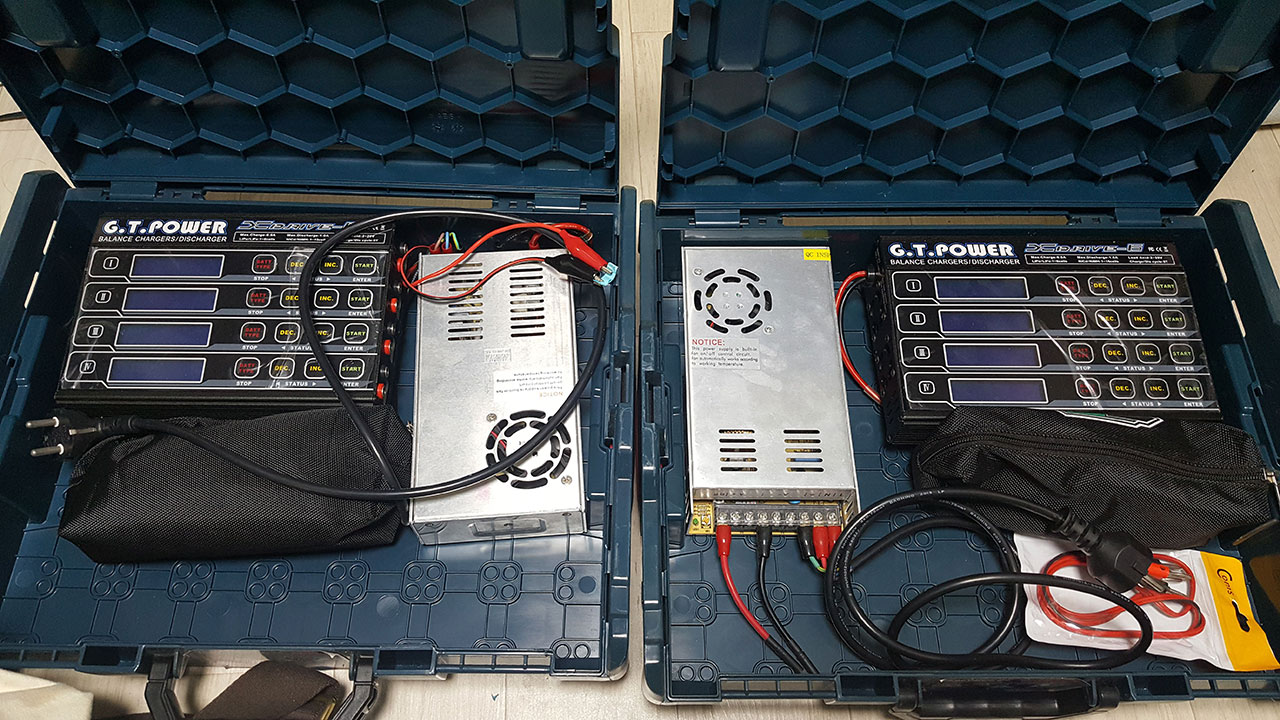

현재 사용중인 충전기 및 민웰 SMPS

위 사진에 있는 SMPS도 새로운 기자재 테스트용으로 사용하기는 합니다만 불편한 점이 좀 있더군요.
1. 전압이 12V고정이다 보니 5V, 6V가 필요시 불편
2. 책상 위에 항상 두고 쓰기에는 불편한 구조이므로 꺼내 쓰기가 망설여 짐

자작한 AA배터리팩과 BEC

그래서 위 사진과 같은 AA 배터리팩을 자작해서 쓰거나, BEC를 이용해서 기자재를 테스트했었습니다.

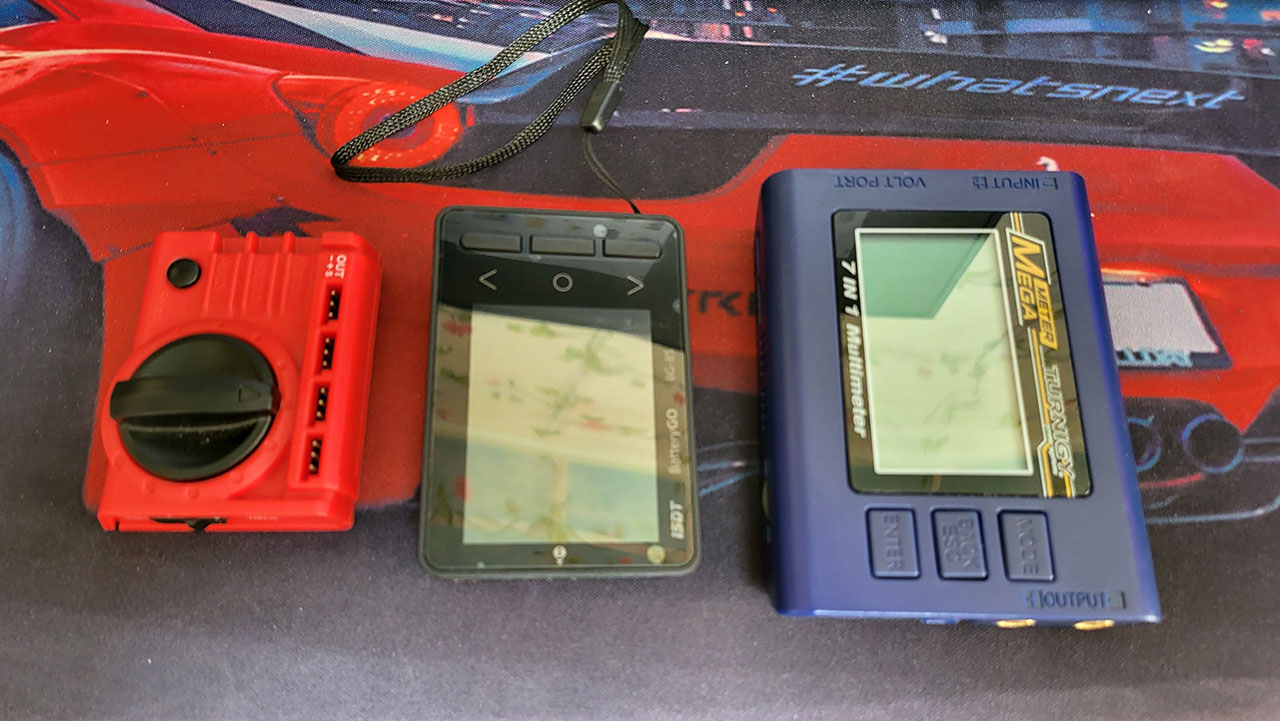

좌측은 서보테스터, 우측 2종류는 멀티테스터 입니다.

특히 이런 종류의 테스트 기기들과 함께 사용할 때는 좀 더 복잡해지더군요 ㅎㅎ
그래서 아래의 조건에 부합하는 기기를 찾아보았습니다.

1. 책상에 올려두고 사용할 파워서플라이
2. 기존 충전기 및 새로운 충전기(Hota P6)에 잘 어울리는 제품(디자인 및 연결성)
3. 가능하다면 가변전압 (3V, 5V, 6V, 12V 이상)
4. 3S 7200mah 2개를 동시에 충전하기에 적당한 전력

검토한 결과 APS-3010H 가 가장 적당한 제품인 듯하여 선택했습니다.
▶ 디자인도 파워서플라이치고는 이쁘고, 1V ~ 30V까지 조절이 가능합니다.
▶ 최대 30V, 10A (300W) 제품으로 12V기준 25A 출력에 실제 공급 전류를 80% 정도 잡아도 20A정도면 7200mah 배터리 2개를 1C 충전하기에 무리가 없을 듯합니다. ㅎㅎ

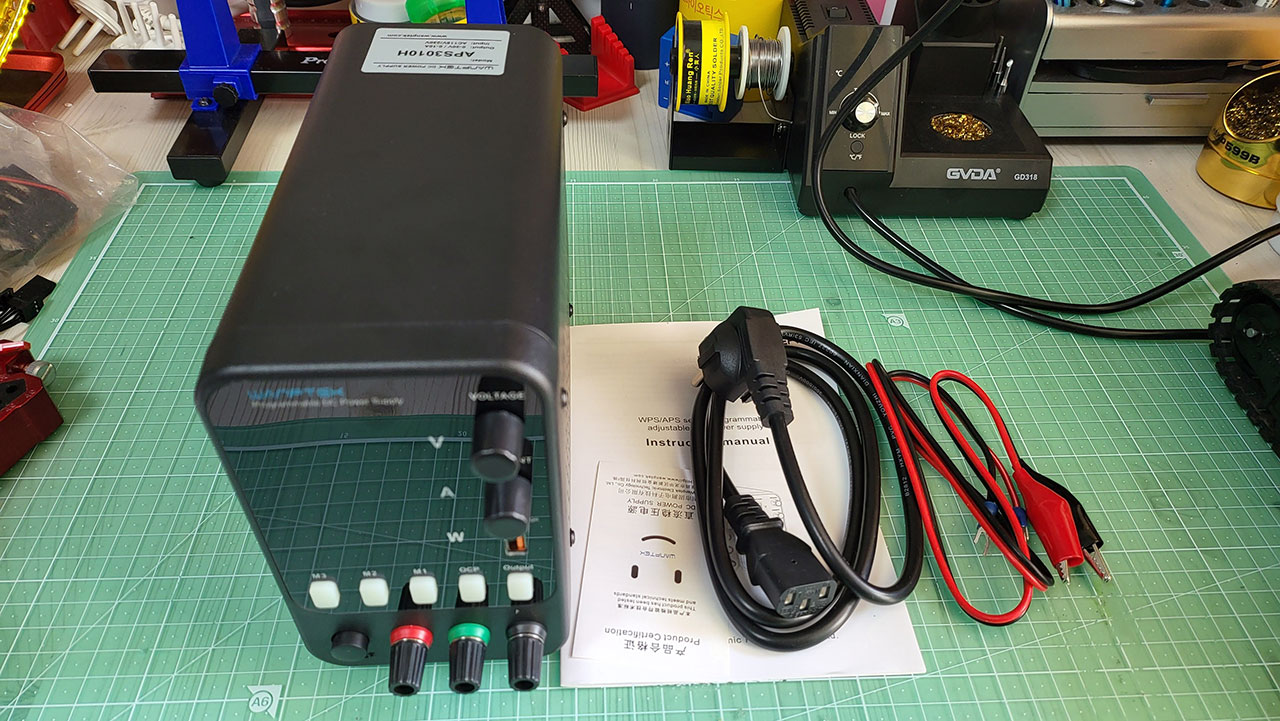

APS-3010H 구성품은 본체, 설명서, 전원선, 집게선 입니다.

집게선은 바나나 커넥터가 아니라서 불편해 보이는데 새로 만들든지 해야겠네요 ㅎㅎ

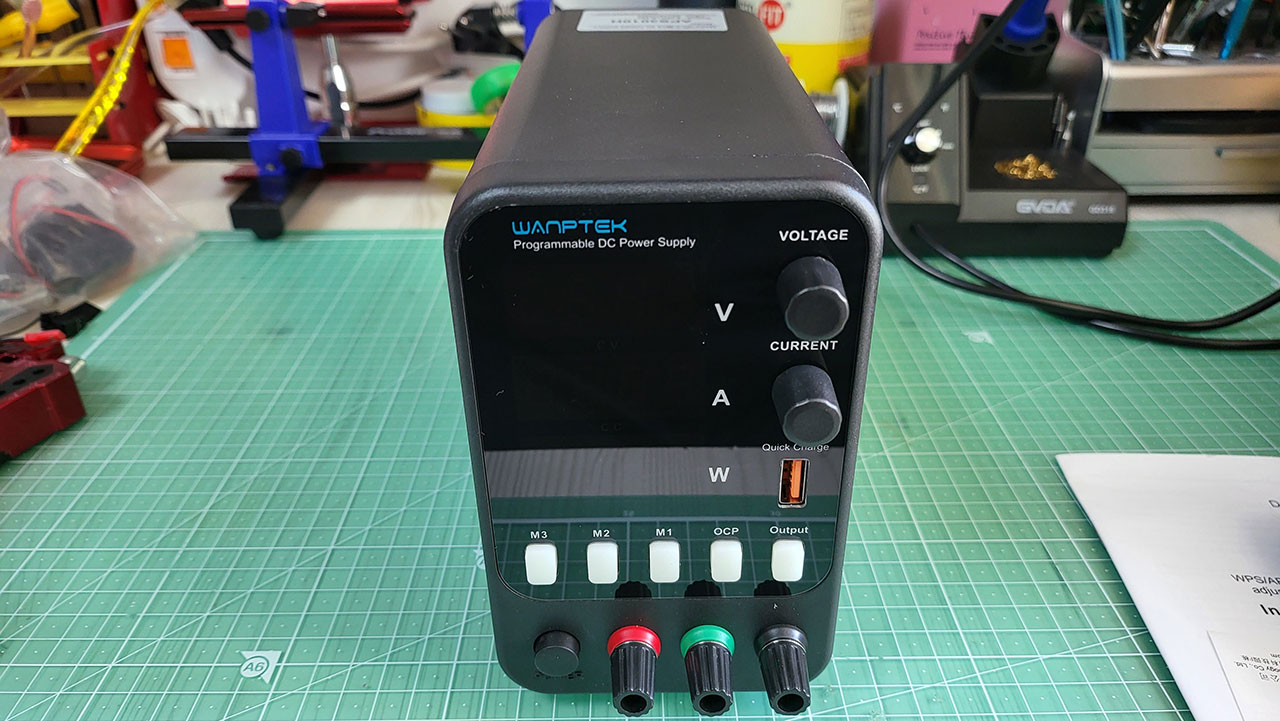

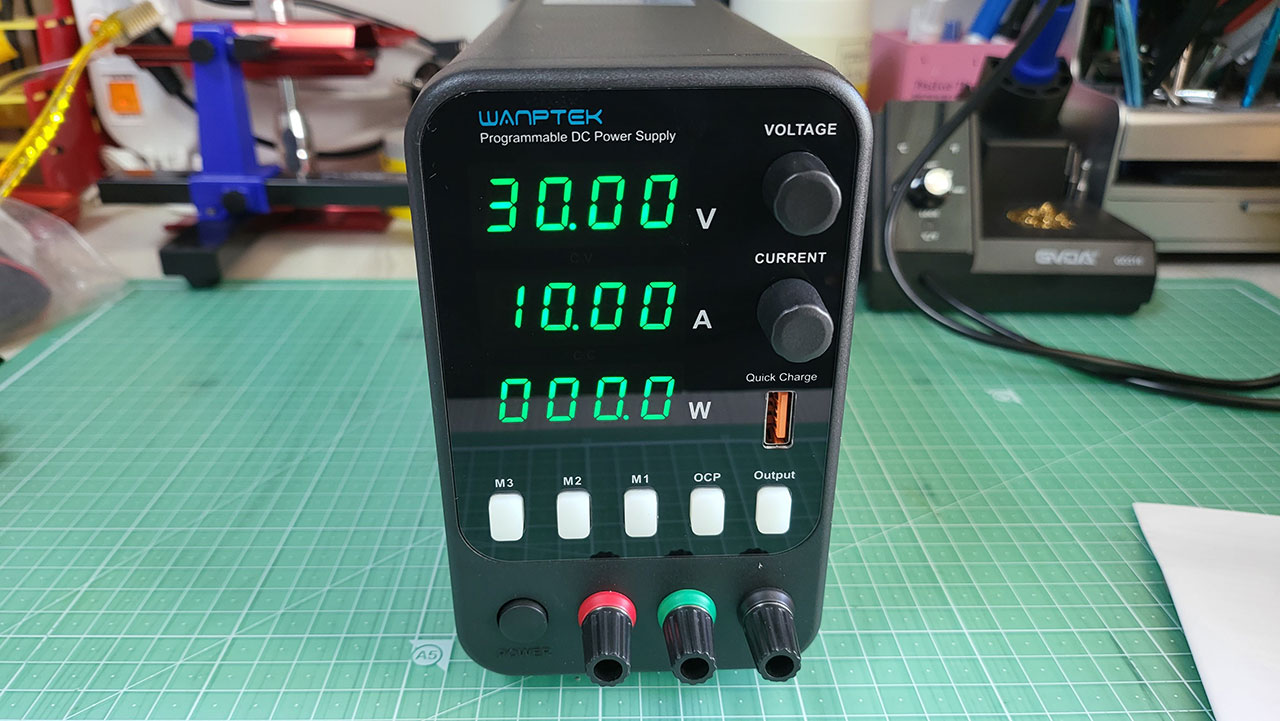

제품 전면부 입니다.

전압 및 전류 조절 노브와 USB 출력, 메모리 버튼 3개, 쇼트 방지와 출력 버튼이 각각 있습니다.
제일 하단에는 전원 버튼과 출력 단자입니다.

WANPTEK 이라는 회사는 잘 못들어 봤는데 마감은 나쁘지 않습니다.

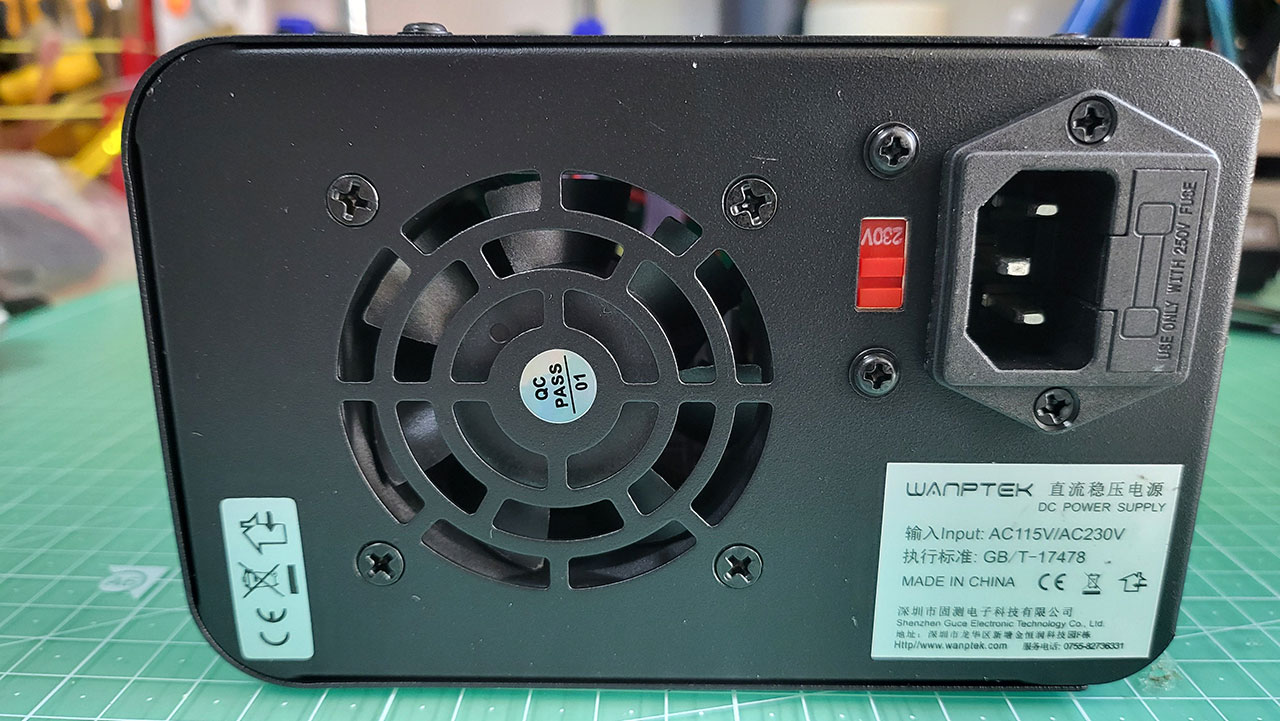

뒷면에는 팬과 전원케이블 연결단자가 있습니다.

전원을 켜 봤습니다. ㅎㅎ

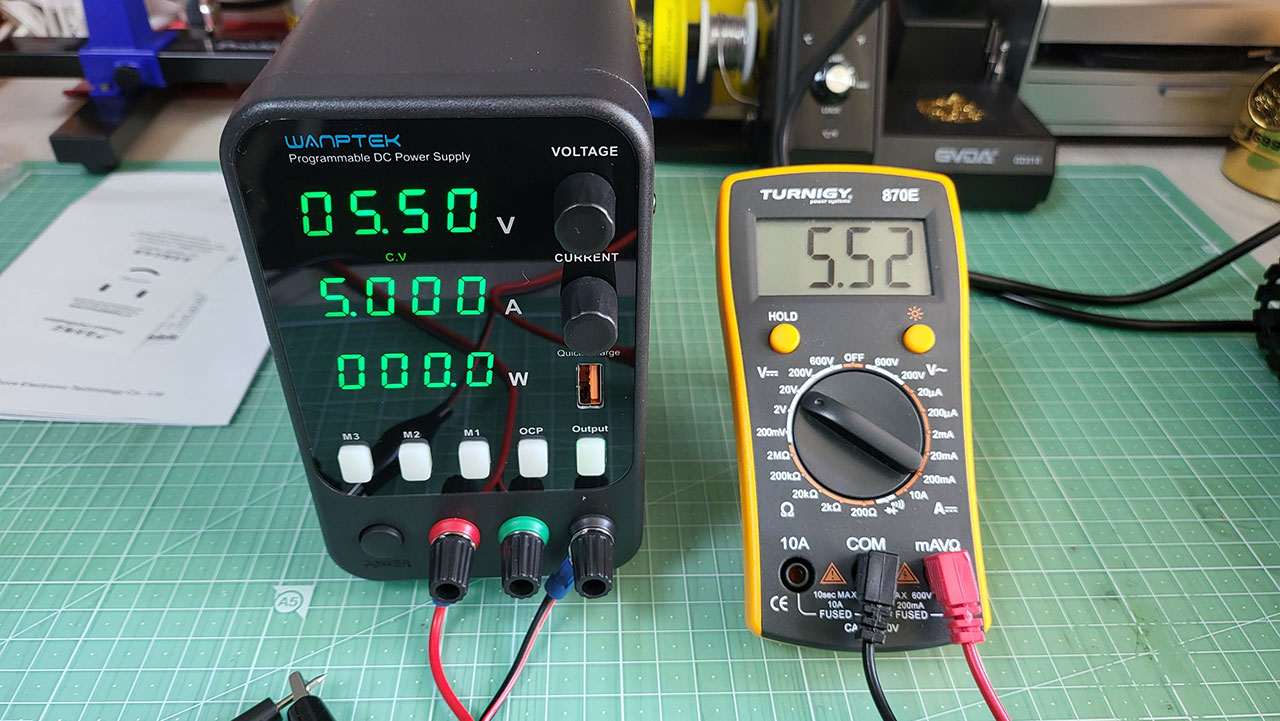

5.5V 출력 테스트

실제 출력 전압의 오차는 연결해서 사용하는 제품에 문제가 생길 정도는 아닙니다.

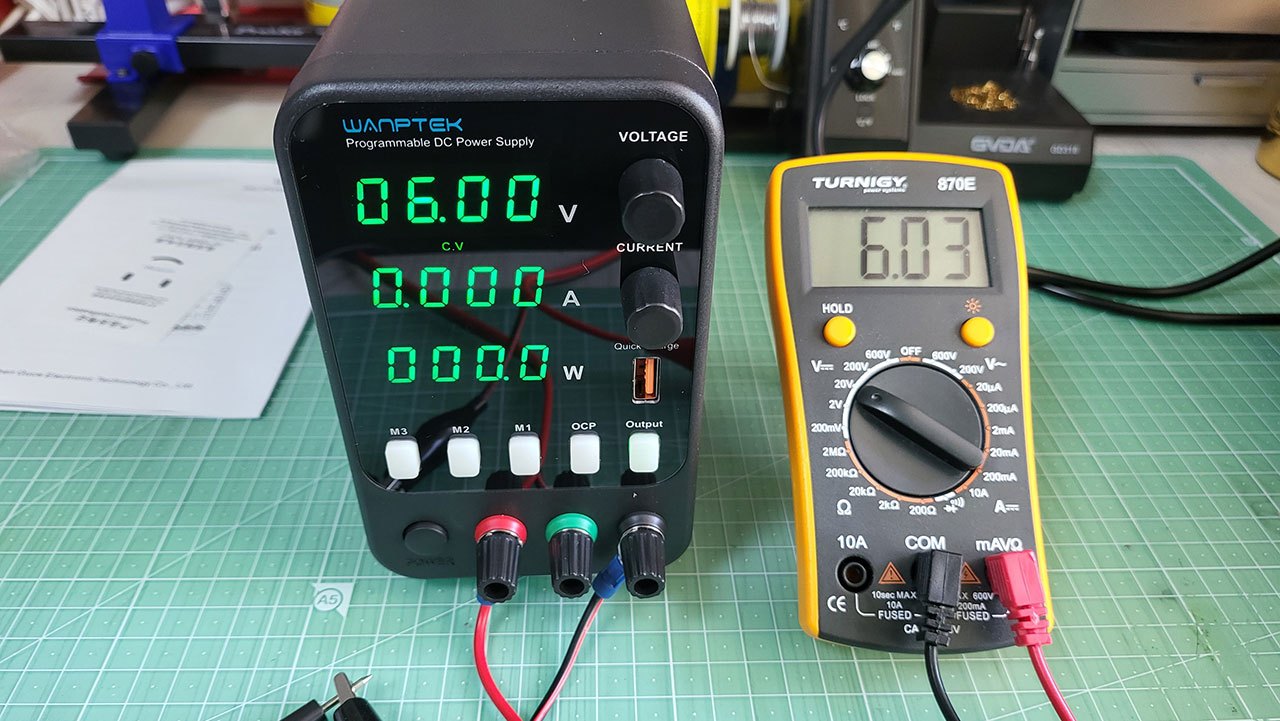

6V 출력 테스트

전원 출력 단자

기존제공 집게 케이블이 U단자라서 요건 안쓰게 될 듯 하네요

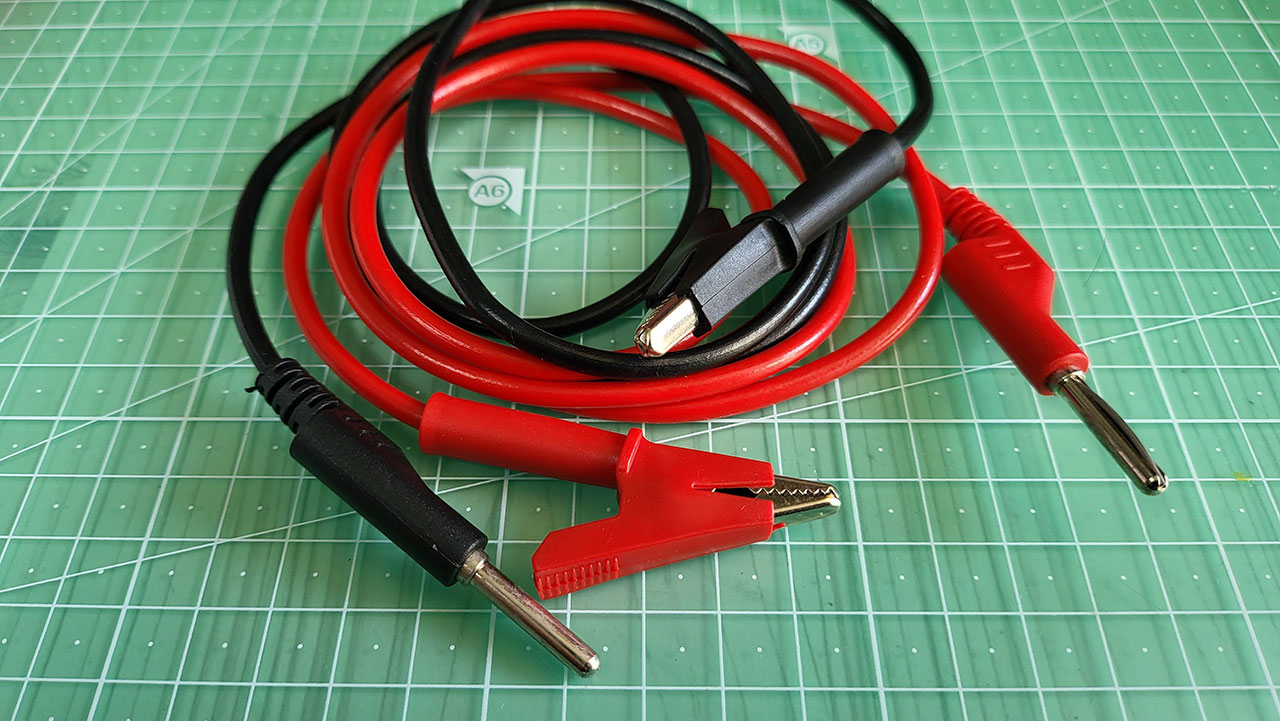

추가 구매한 케이블

각종 테스트를 진행할 때는 이 케이블로 주로 사용하게 될 듯합니다.

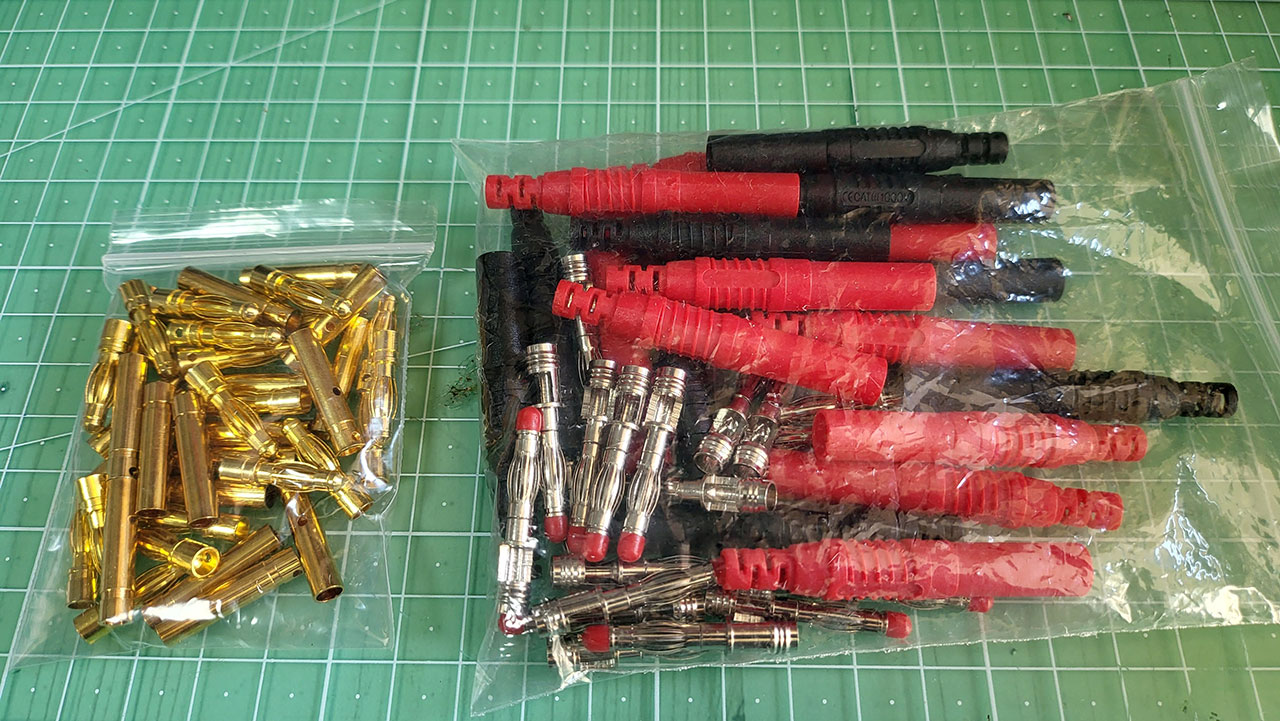

추가 구매한 커넥터

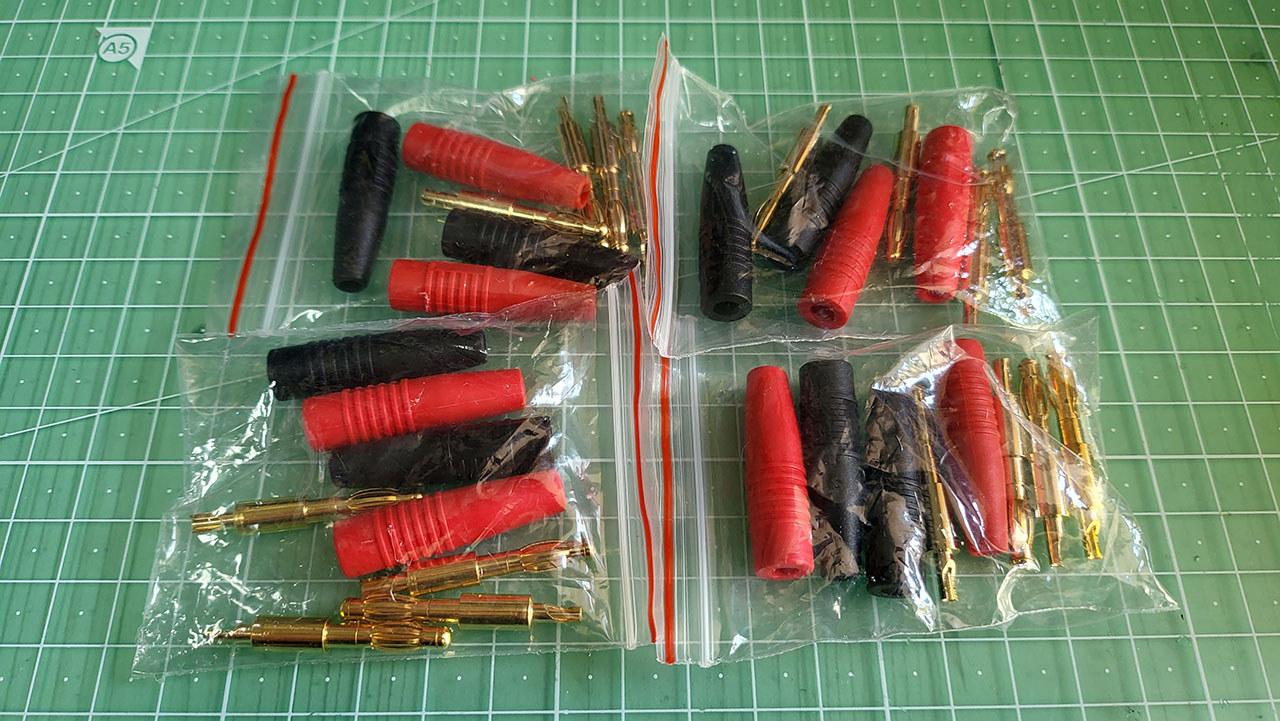

추가 구매한 커넥터

바나나 커넥터류 갖고 있는 것들이 별로 없어서 미리 주문을 해 두었더니 도착했습니다.
이런 커넥터류는 저렴한 알리에서 미리 일정량 구입해 두고 사용하는 편입니다.
