샤오미 RC카 스즈키 짐니 업그레이드

지난번 샤오미 짐니 개봉기에 이어 이번엔 간단한 업그레이드 글입니다.
개봉기는 아래를 참고하세요~
https://junghwan.net/379

샤오미 RC 카 스즈키 짐니

이번 포스팅에서 다룰 내용은 간략하게 3가지입니다.
1. LED Kit 장착
2. Flysky AFHDS3 수신기를 장착해서 NB4와 바인딩
3. 드론용 LC Filter를 이용해서 모터 부밍음 제거 여부 확인
그럼 작업을 시작해 보죠~~
1. LED 킷 장착

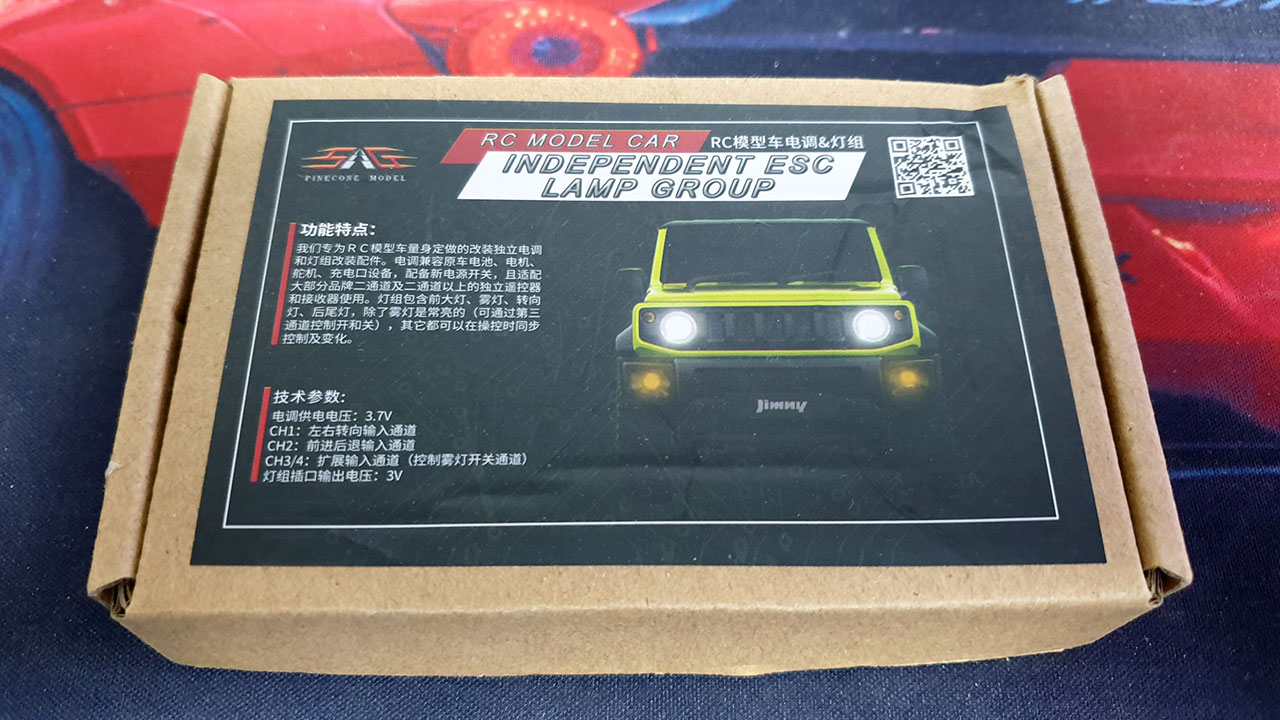

이녀석이 샤오미 짐니 전용 LED 킷 입니다.

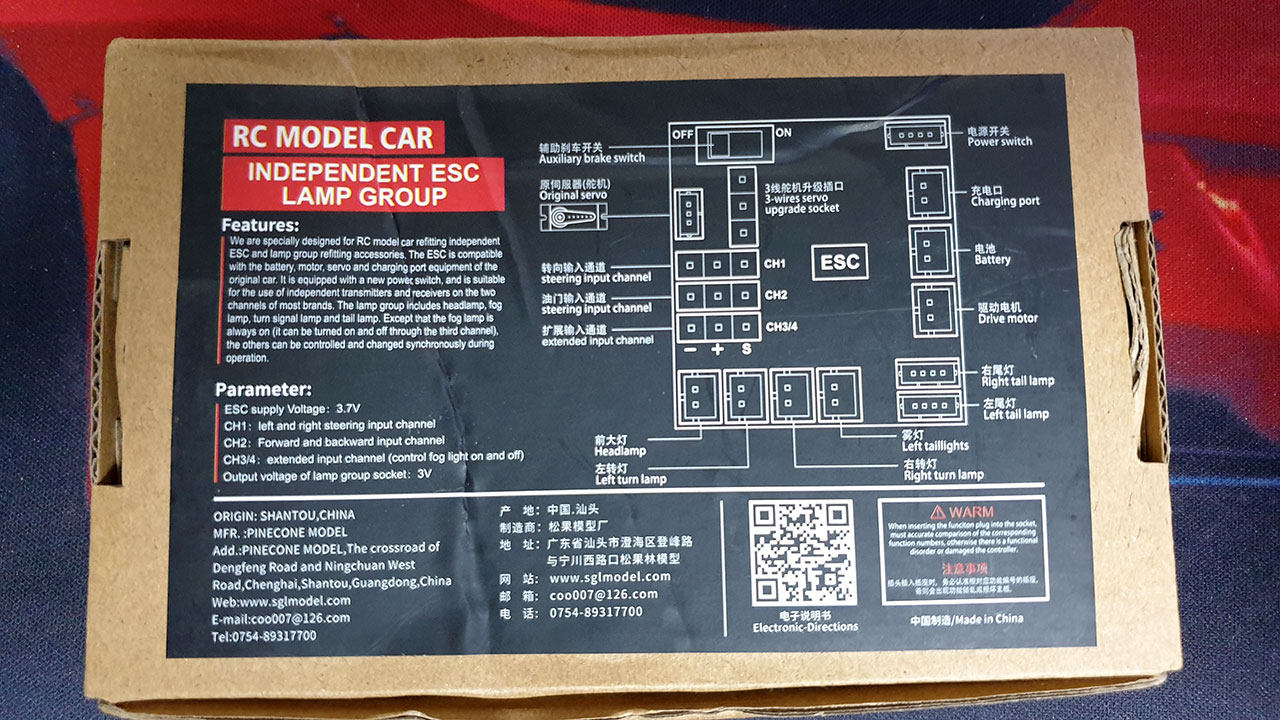

박스 뒷면~

이 LED 모듈이 있어서 모든 작업이 편하게 진행이 됩니다.
기존 블루투스 수신기 일체형 변속기를 제거하고, 이 모듈과 NB4 수신기를 장착해서 간편하게 작업이 가능합니다.

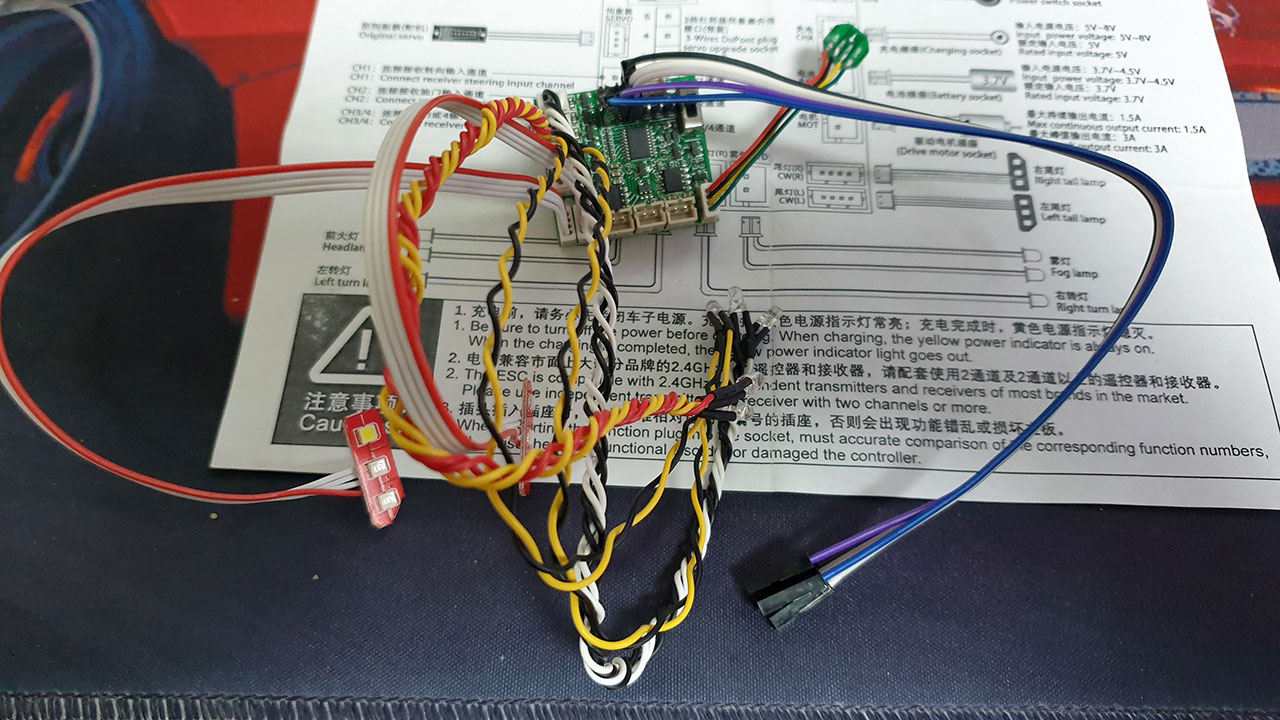

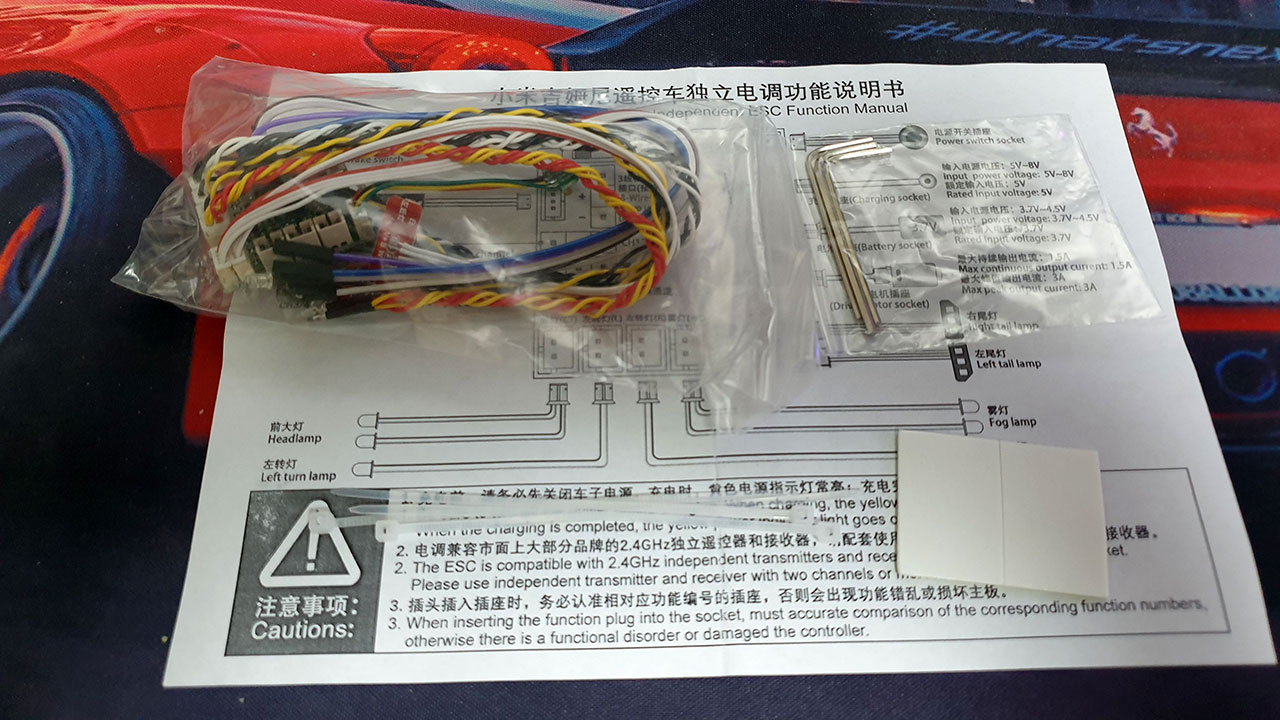

구성품은 보드와 LED 및 케이블, 공구와 매뉴얼 입니다.

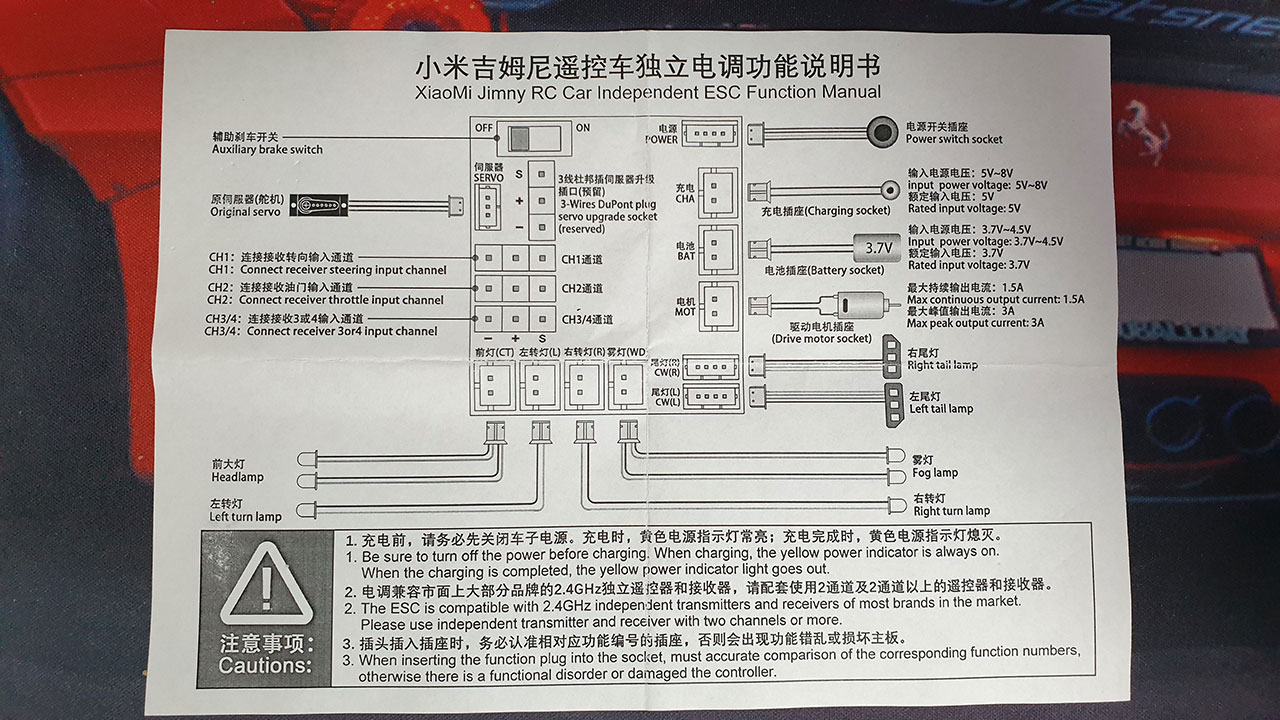

매뉴얼 분실을 대비해서 하나 찍어두었습니다. ㅎㅎ

LED는 전조등, 미등(안개등), 방향지시등, 후미등으로 구성되어 있습니다.

작업 전 공구가 있어야 하는데...

공구가 좀 많은 편인데도 육각렌치 맞는 게 없더군요...

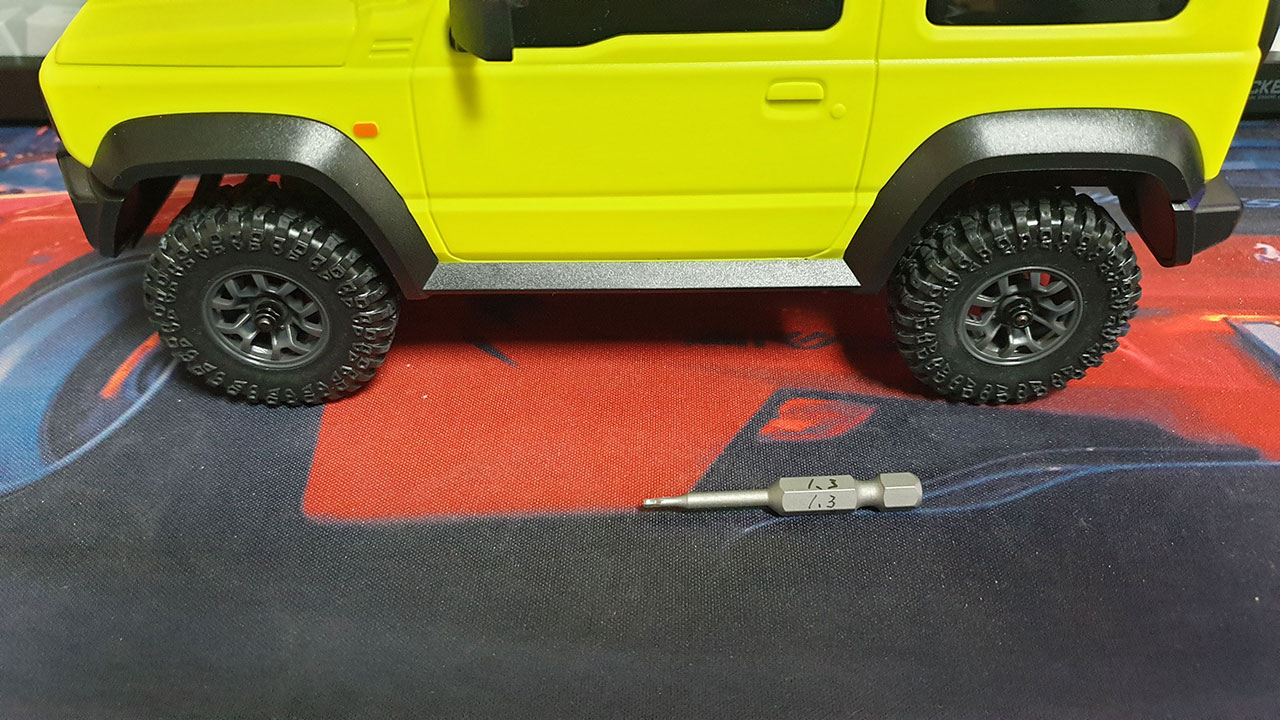

1T는 헛돌고, 1.5T는 안 들어가고 -.-.. 검색해보니 1.3T 정도 되는 것 같아서 1.5T 여분 팁을 드레멜로 가공해서 사용했습니다. -.-...

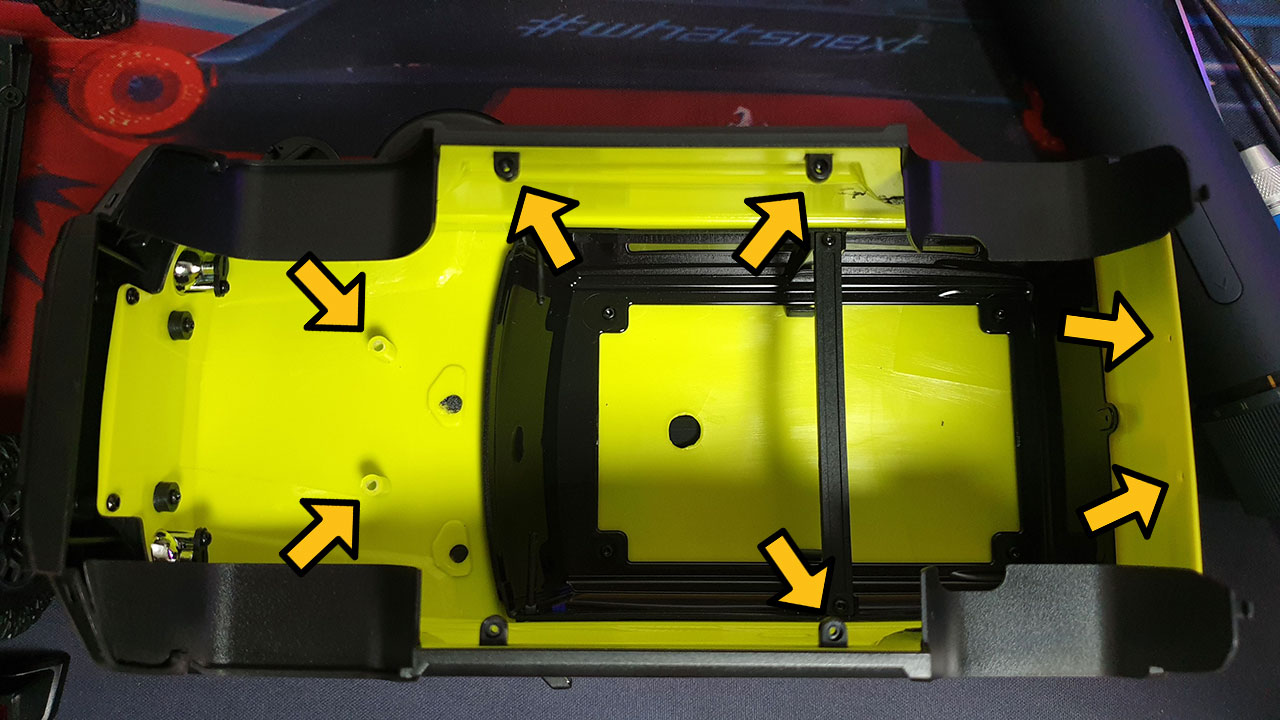

먼저 볼트 앞쪽 볼트 6개를 먼저 풀어줍니다. (화살표 하나가 없어졌네요 ㅋㅋㅋ)

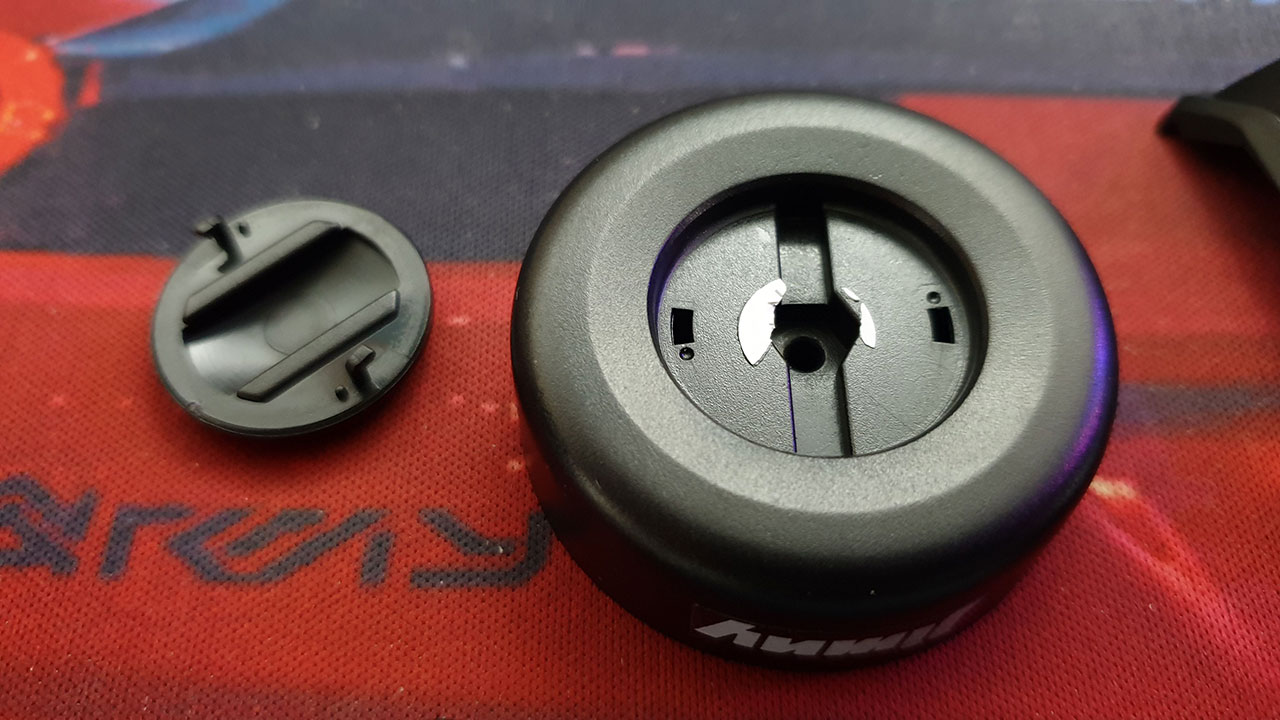

스페어타이어 커버를 열고, 볼트 1개를 도 풀어줍니다.

스페어타이어를 분리하면 볼트 2개가 보이는데 이것까지 풀어야 바디가 분리되네요~

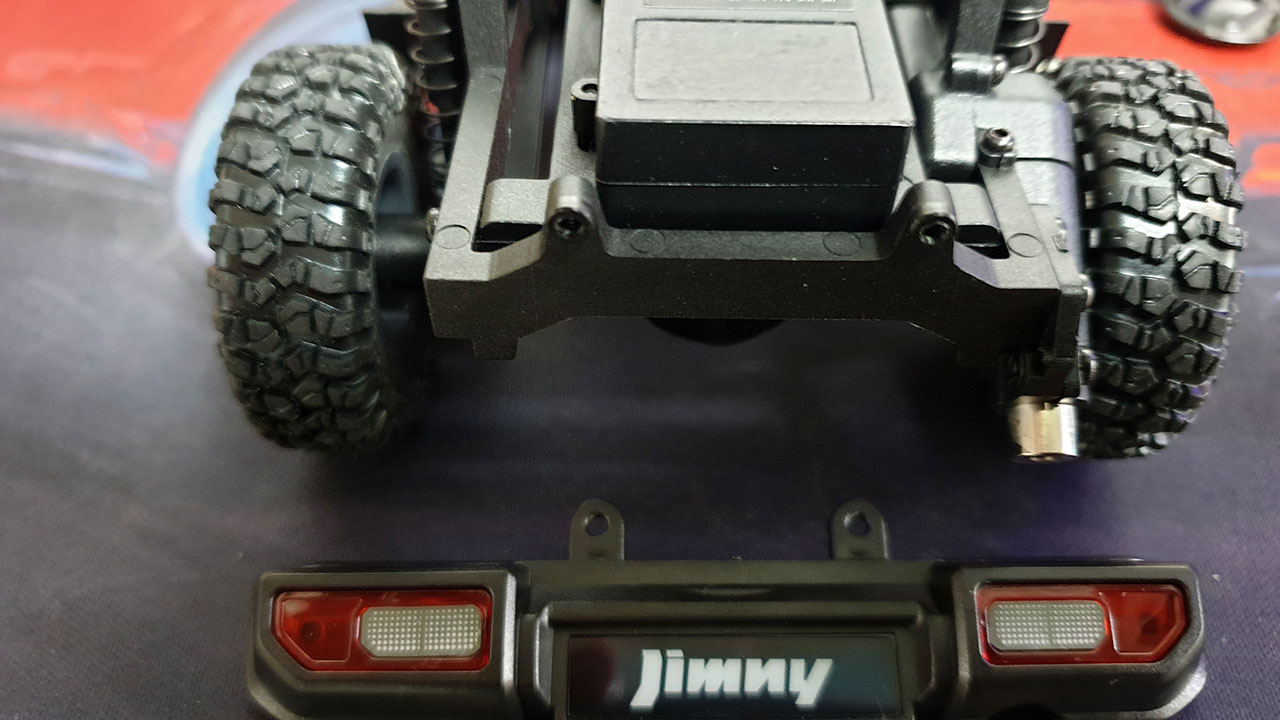

뒷면 볼트 2개를 풀면 리어범퍼와 함께 분리 됩니다.

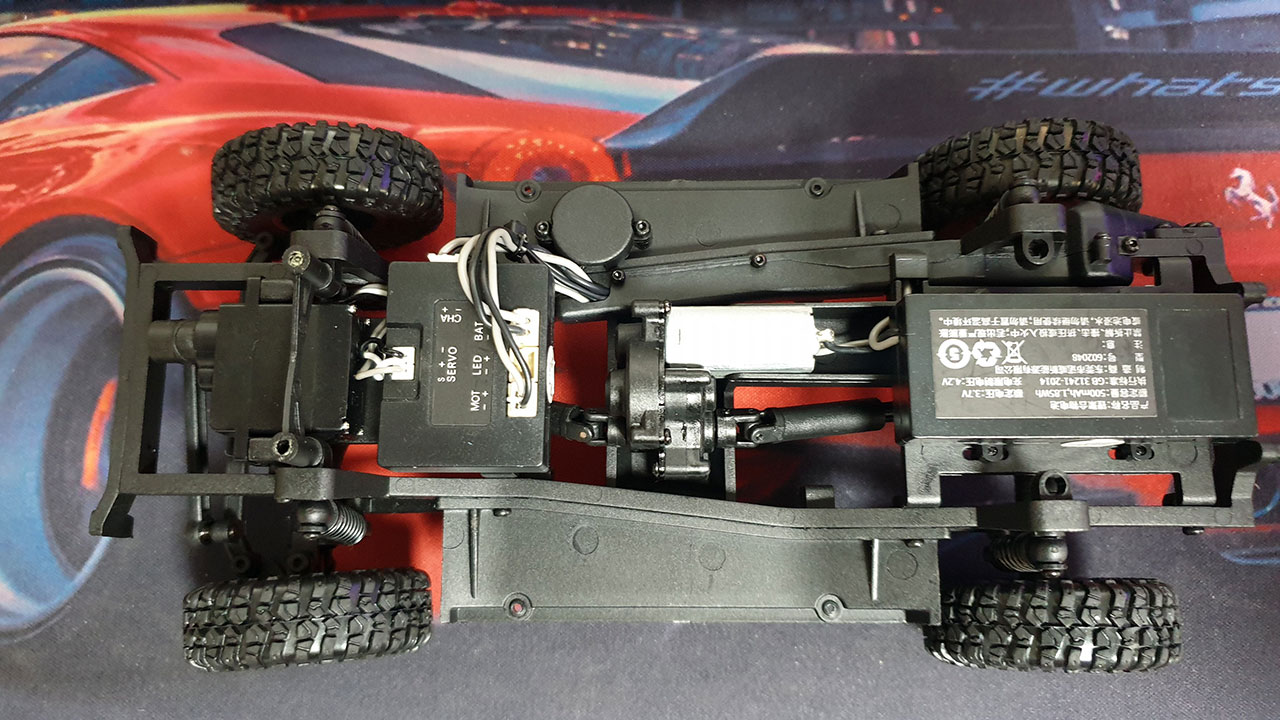

왼쪽에 보이는 모듈이 블루투스 수신기 일체형 변속기 입니다.

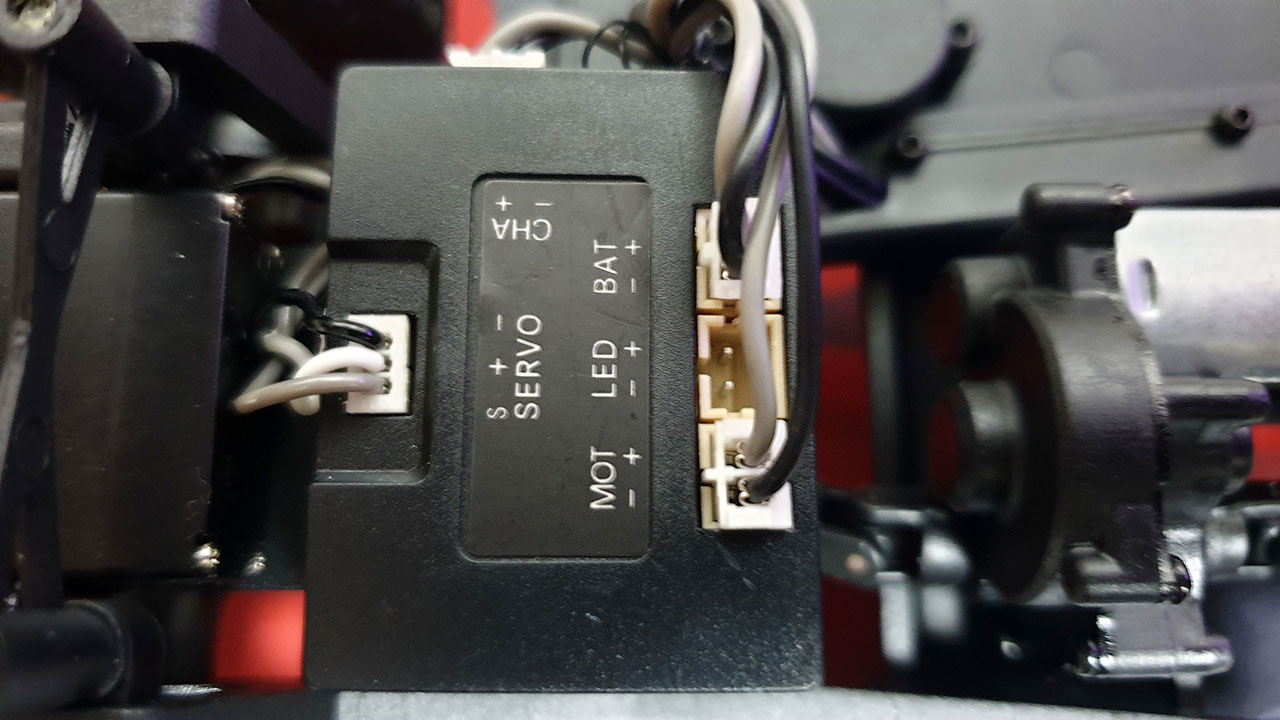

이 녀석을 제거하고, LED모듈을 설치하면 됩니다.

모듈 설치는 간단한 편입니다만 LED를 바디에 장착하는 게 조금 불편하네요.
작업에 몰두하다 보니 LED 장착 사진이 없네요 ㅋㅋㅋ
전조등은 브래킷이 있어서 간편하게 장착이 되는데 나머지 LED는 고정할 수 있는 것이 없습니다.
후미등은 양면 태이프를 잘라서 붙이면 간단한데, 방향지시등과 안개등은 보유 중인 브래킷이 없으면, 글루건 등으로 고정을 하셔야 합니다. ㅎ~
저는 예전에 작업하고 남은 브라켓이 좀 있어서 그걸 사용했습니다.

2. NB4 바인딩
이제 NB4에 바인딩하기 위해 플라이스카이 수신기를 준비합니다.

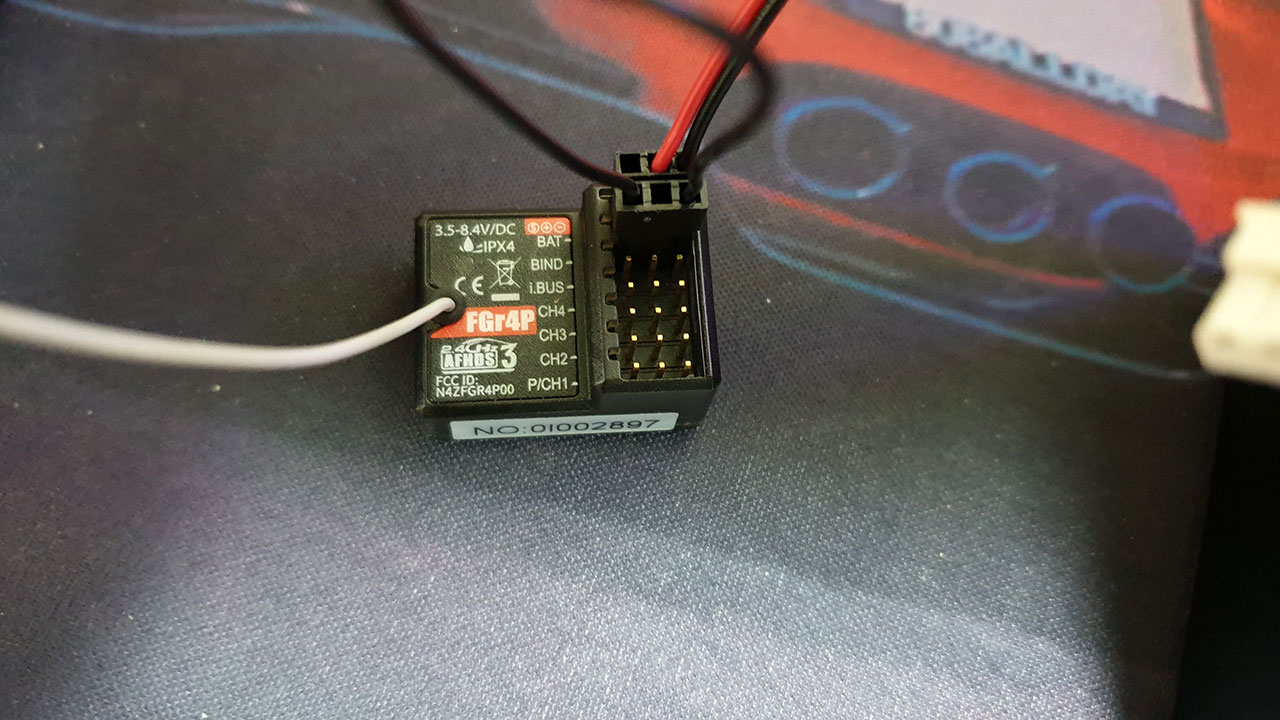

우선 수신기 업데이트를 위해 BIND와 CH4의 신호선을 점프 합니다.

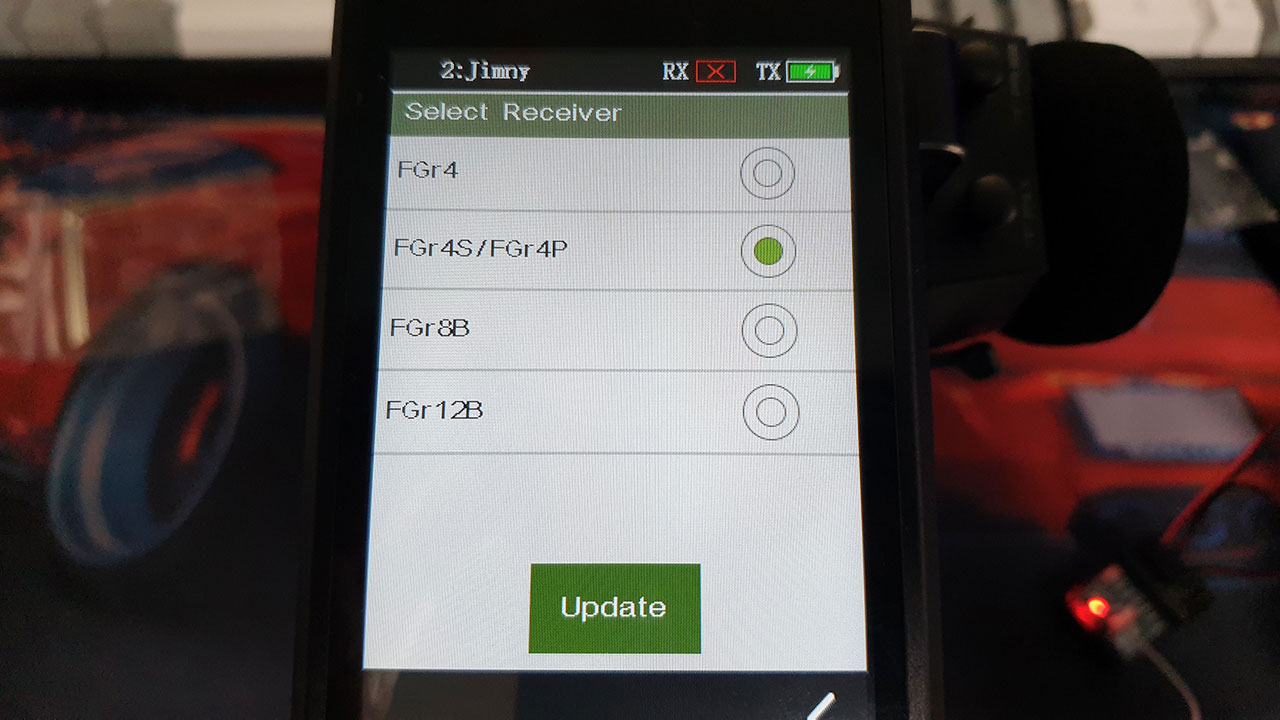

NB4에서 수신기 업에이트를 진행해 줍니다.

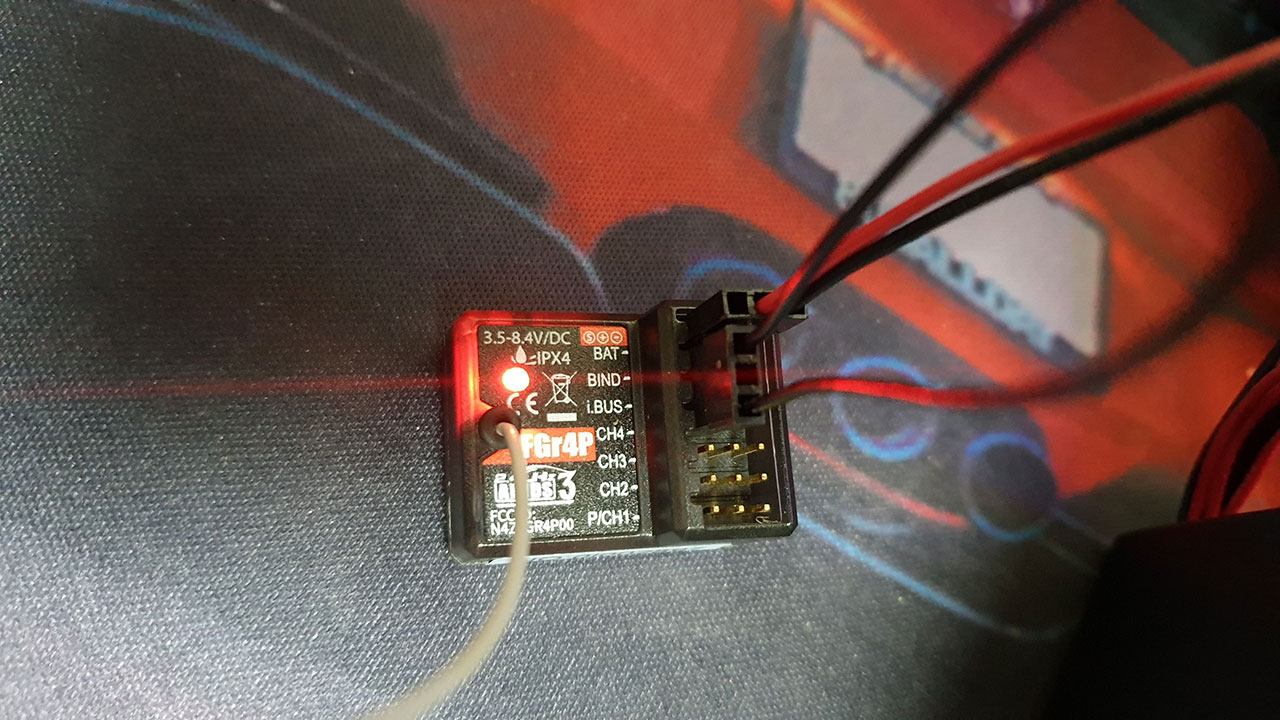

순신기 업데이트가 완료되면 BIND에 점퍼를 끼우고 바인딩 모드로 변경합니다.

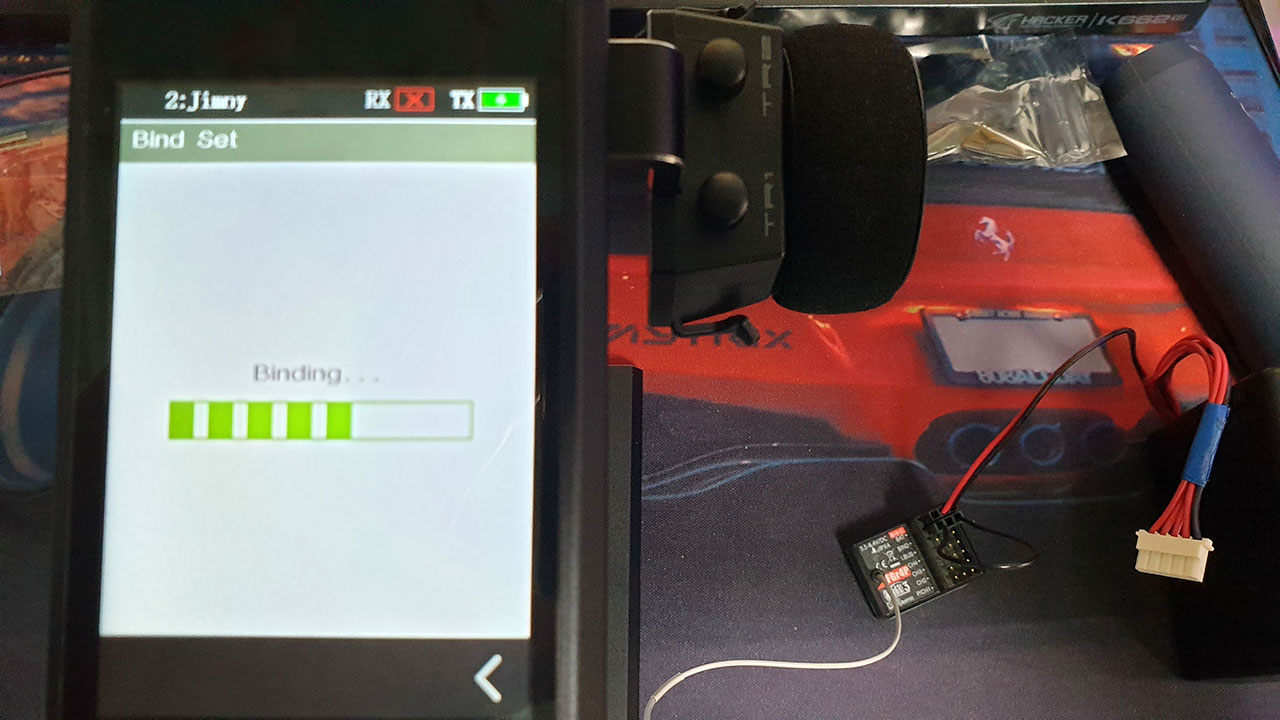

NB4에서 바인딩을 진행합니다.

해당 작업은 수신기의 종류에 따라 방식이 조금 다를 수 있습니다.
(예를 들면 8채널 수신기의 경우 바인딩 버튼이 따로 있으므로 점프를 할 필요가 없습니다.)

3. LC Filter를 이용한 부밍음(모터-변속기 소음) 제거

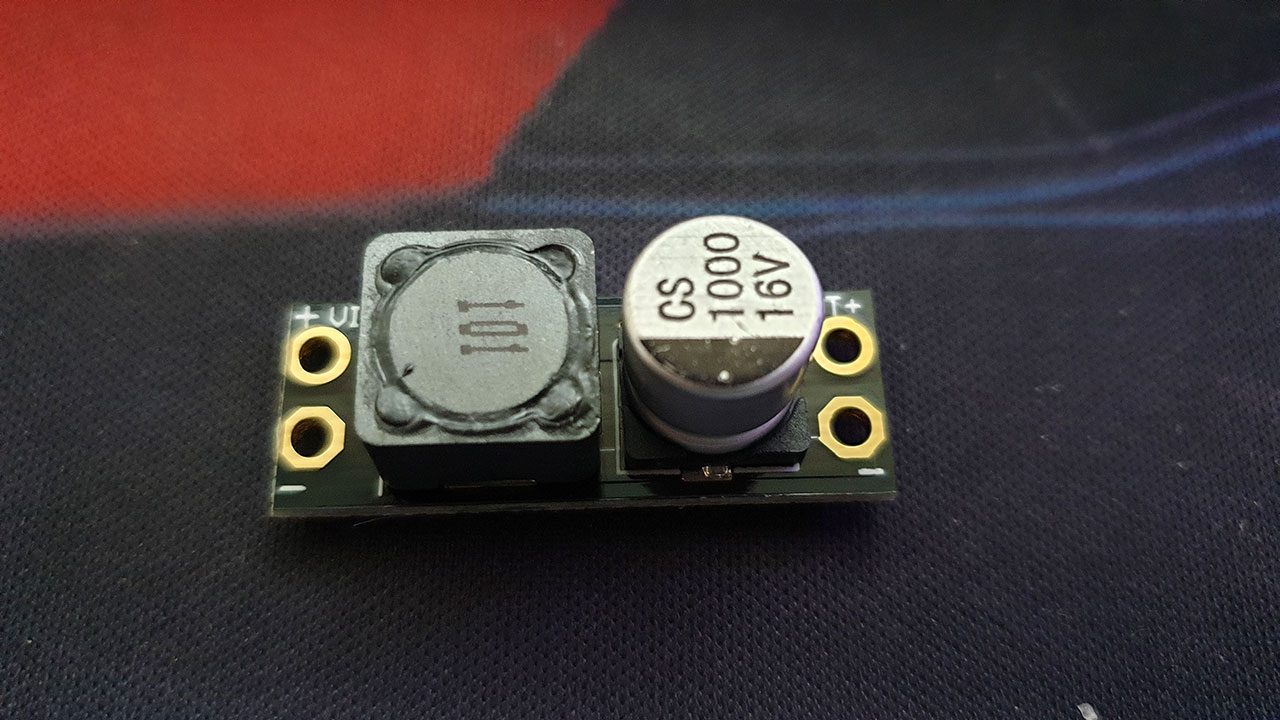

테스트에 사용한 LC Filter 입니다.

테스트 결과 부밍음은 완벽히 잡아주는데 후진이 안 되는 문제가 발생하네요 ㅋ~
테스트만 하고 일단 제거를 했습니다.
혹시 부밍음이 거슬려서 없애고 싶으신 분은 아래 글을 참고해서 작업하시면 됩니다. ^^
https://junghwan.net/368?category=613574

라보 트럭 (WPL D12) 모터 소음(부밍음) 제거

저는 일단 LC Filter를 제거하고 부밍음이 나는 상태로 작업을 마무리했습니다.
스마폰으로 조종할 때는 몰랐는데 NB4에 바인딩 후 풀 액셀을 계속하다보니 드라이브 샤프트가 빠져버리네요 ㅋ~
다시 끼워두긴 했는데 NB4로 풀악셀 하다 보면 또 빠질 것 같아서 메탈로 주문을 해 두었습니다.
부품이 오면 드샤 교체 작업할 때 부밍음 제거를 하든지 해야겠네요 ㅎㅎ
아래는 작업 완료 후 테스트 영상입니다.
https://www.youtube.com/watch?v=Mur-ZuxBF0Y

샤오미 짐니 LED Kit 설치 및 NB4 바인딩 후 테스트
