TX16S 짐벌 텐션 조절

RC 2020. 9. 24. 06:00

TX16S 의 짐벌 텐션이 너무 강해서 좀 조절해 봤습니다.
제가 사용해 본 조종기 뭐 여러가지가 있지만, 현재 보유중인 조종기는 아래와 같습니다.

junghwan.net/87

12채널 송신기 mz-24 도착... 헬기 재입문!!!

실제 구입한지는 한달정도 되었는데.. 이제서야 포스팅을 하게 되네요 ㅎㅎ 예전에 헬기 입문할때는 노름마치 RTR 로 입문을 해서... 포함된 송신기가 후타바 OEM 이었죠... 6EX... 이번에 새로 헬기�

junghwan.net

junghwan.net/284

플라이스카이(FlySky) 송신기 FS-i6S 개봉기 및 간단사용기

이번 포스팅은 플라이스카이(FlySky, FS) 사의 i6S 조종기(송신기)의 개봉기 입니다. ㅎ~ 우선 주력 송신기 MZ-24 를 보유하고 있으면서 본 제품을 구입한 이유는 드론자격증 실기 연습을 위한 시뮬레�

junghwan.net

뭐 범용 조종기는 아니지만 매빅2 도 운용중이니 매빅2 조종기도 있다고 해야 겠네요 ㅎㅎ
우선 제 주력 조종기인 그라우프너 MZ-24에 비해 텐션이 너무 강하더군요.. 그래서 일단 조절을 해 봤습니다.

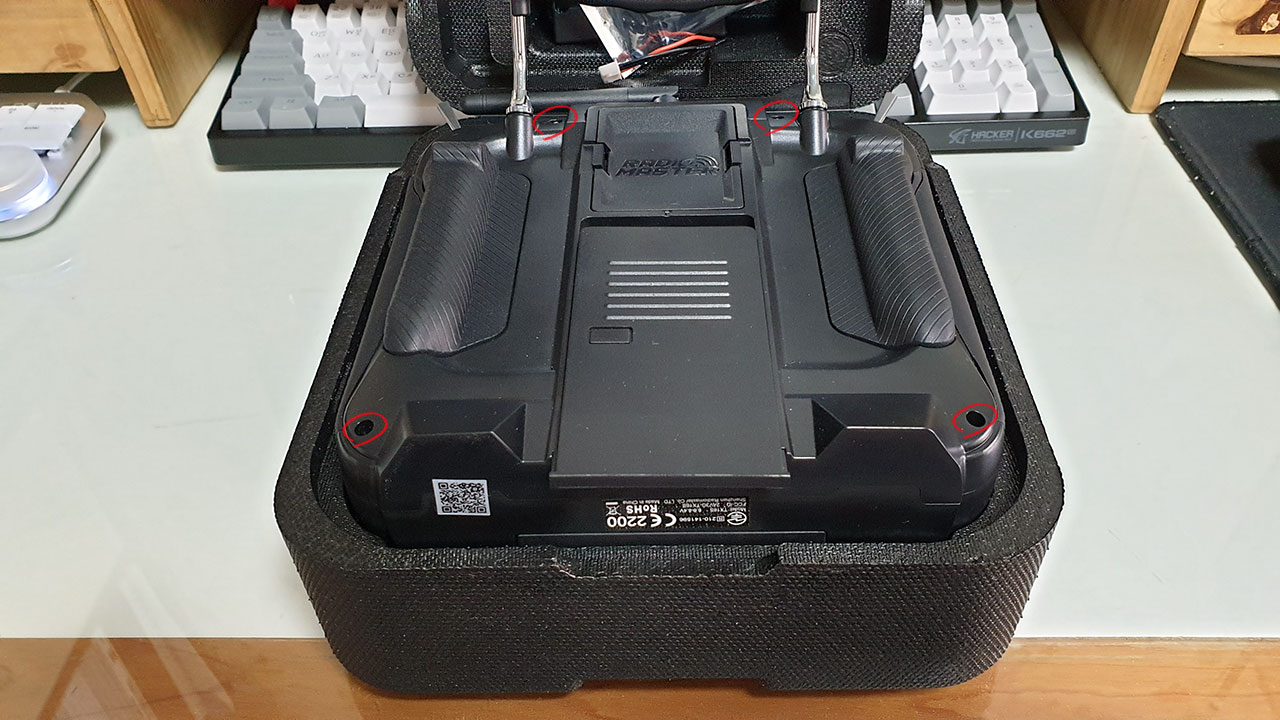

우션 짐벌 및 토글스위치가 손상을 입지 않도록 폼 케이스에 고정을 하고, 붉은색 동그라미에 있는 +자 피스를 제거합니다.

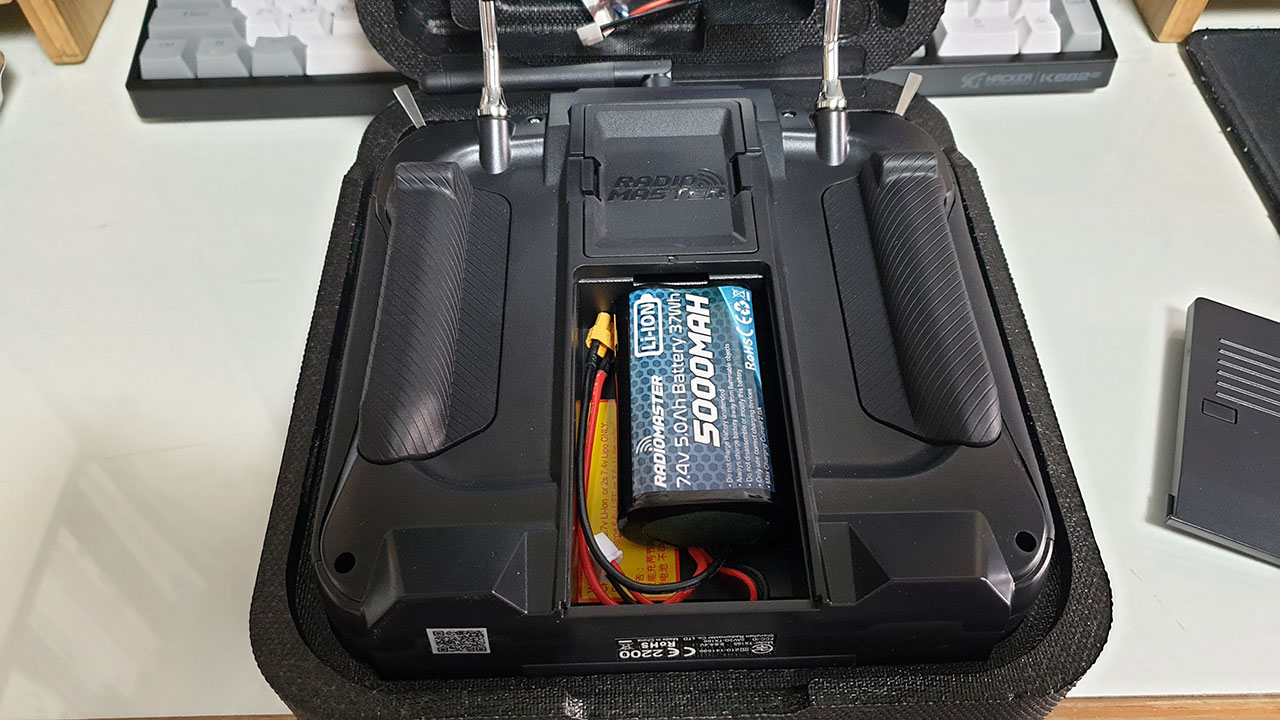

물론 배터리도 제거를 분리를 해야 합니다. ㅎ~

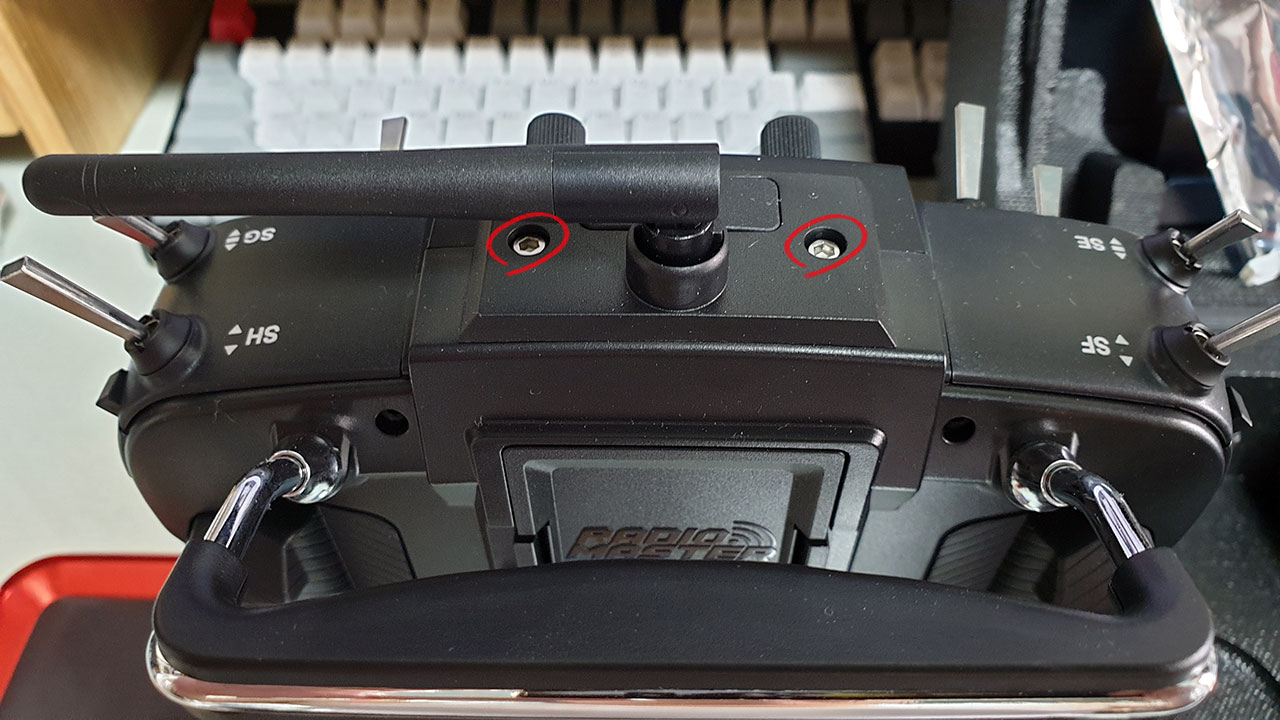

상단의 육각피스도 2개 제거해 줍니다.

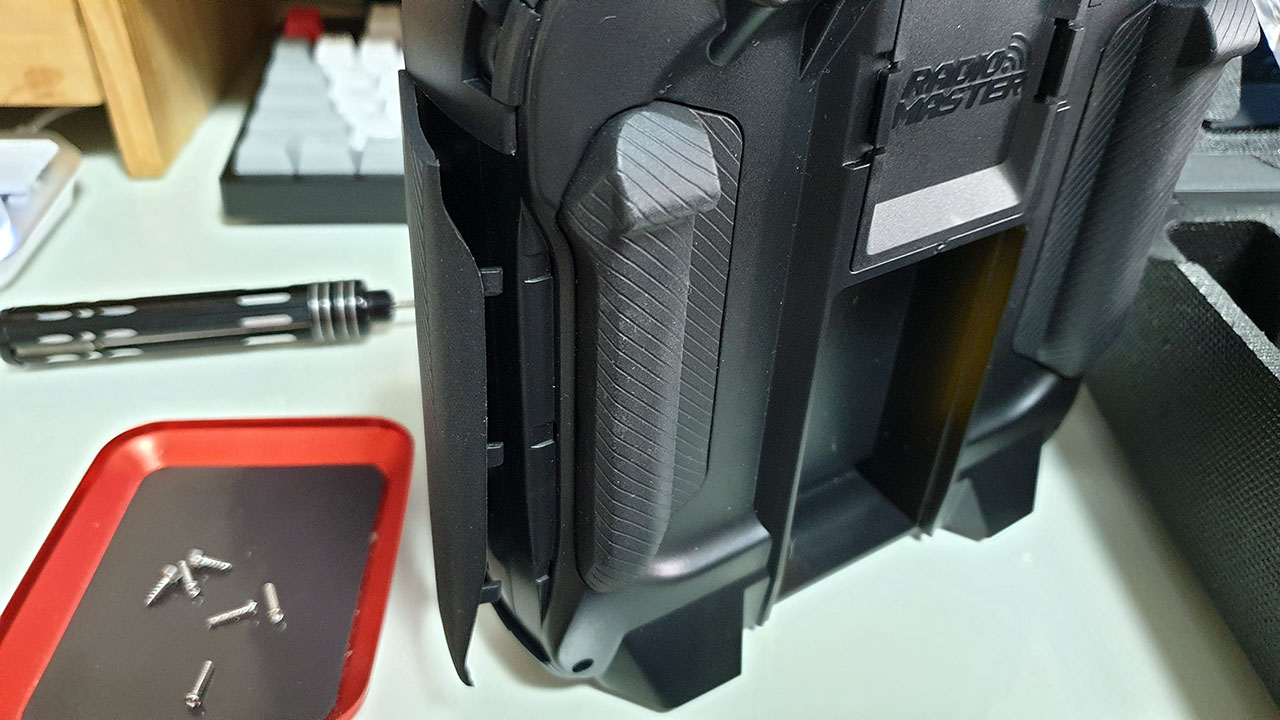

좌/우측 고무글립도 제거해 줍니다. (뒷면에 있는건 제거하지 않아도 됩니다.)

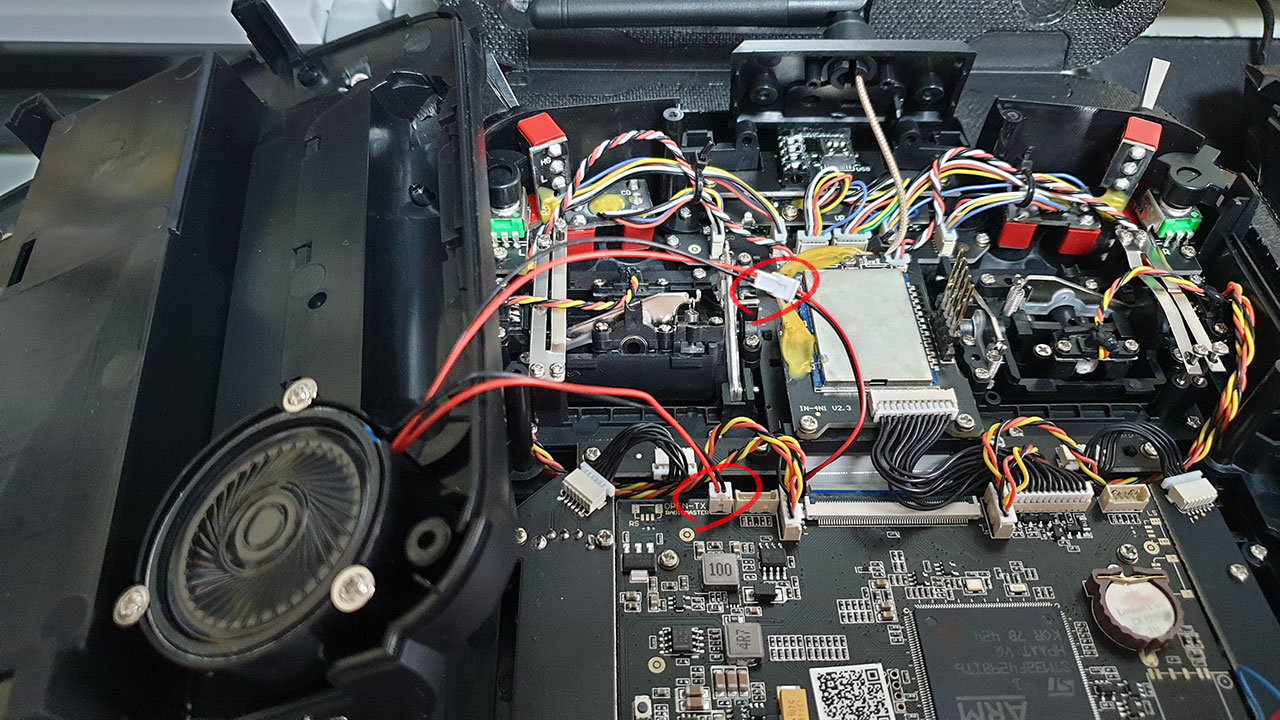

상단 안테나 플레이트를 먼저 분리 후 뒷면 케이스를 분리합니다. 위 붉은색 동그라미에 있는 스피커 커넥터 2개도 분리해 줍니다.

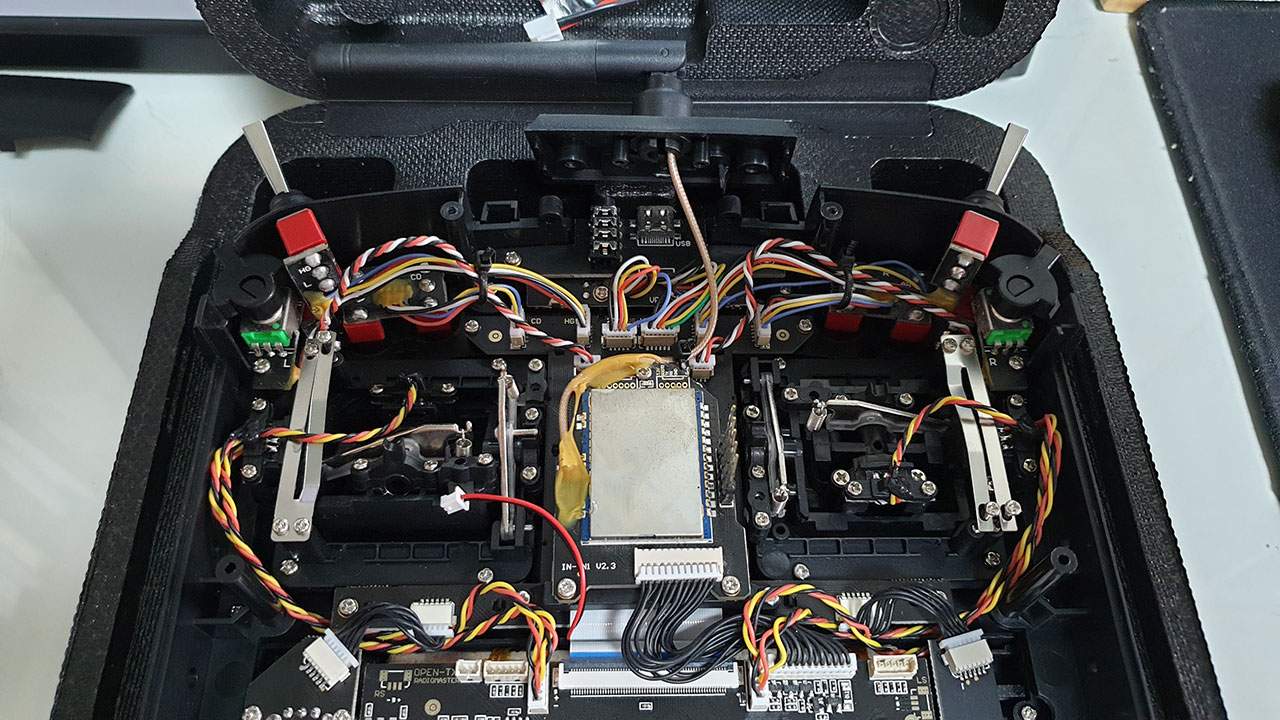

배선상태나 부품 상태가 나쁘지는 않네요 ㅎ~

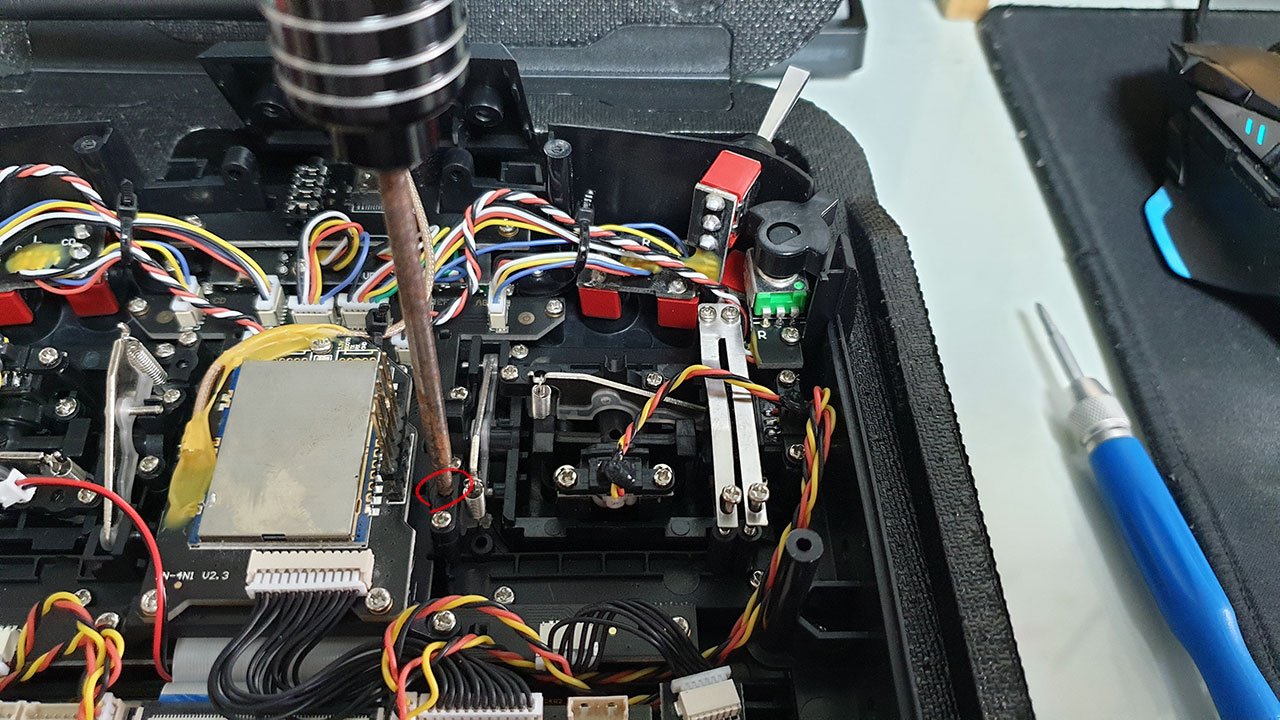

위 사진에 보이는 홀에 육각렌치를 이용해서 돌려주면 텐션을 조절할 수 있습니다.

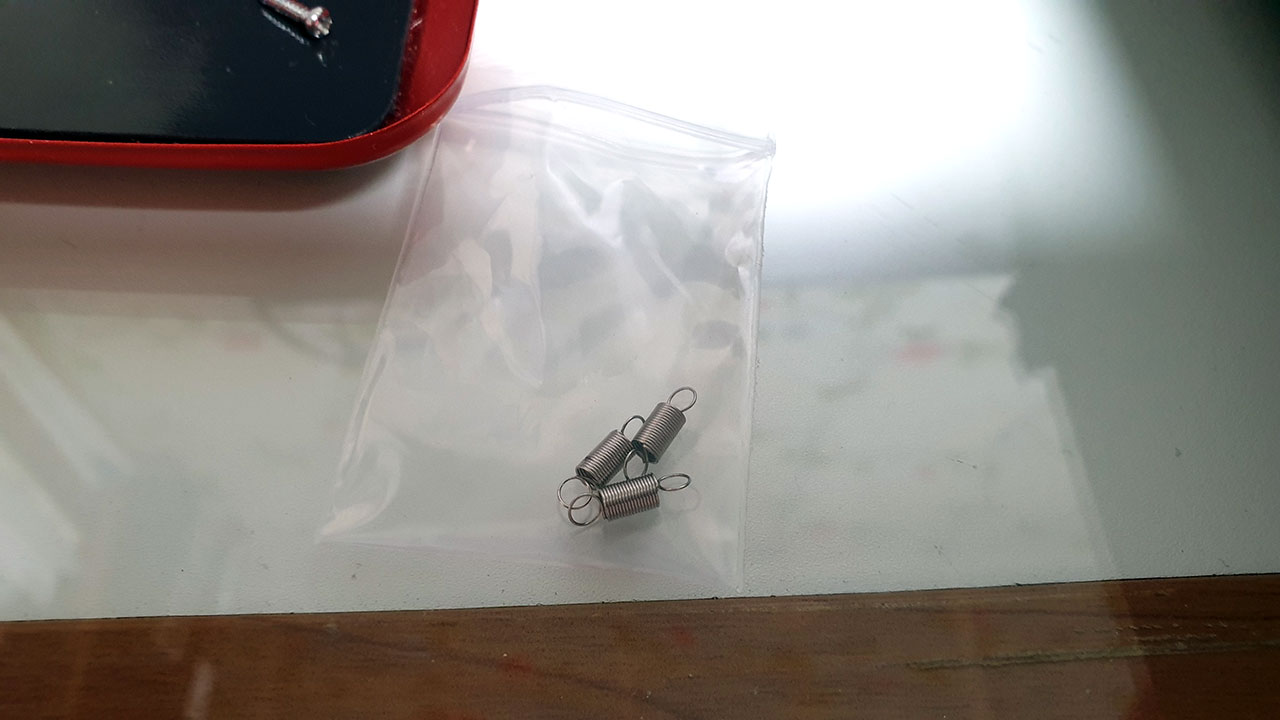

하지만 제게는 텐션이 너무 강해서 제품에 동본된 소프트 텐션 스프링으로 교체를 해 주었습니다.

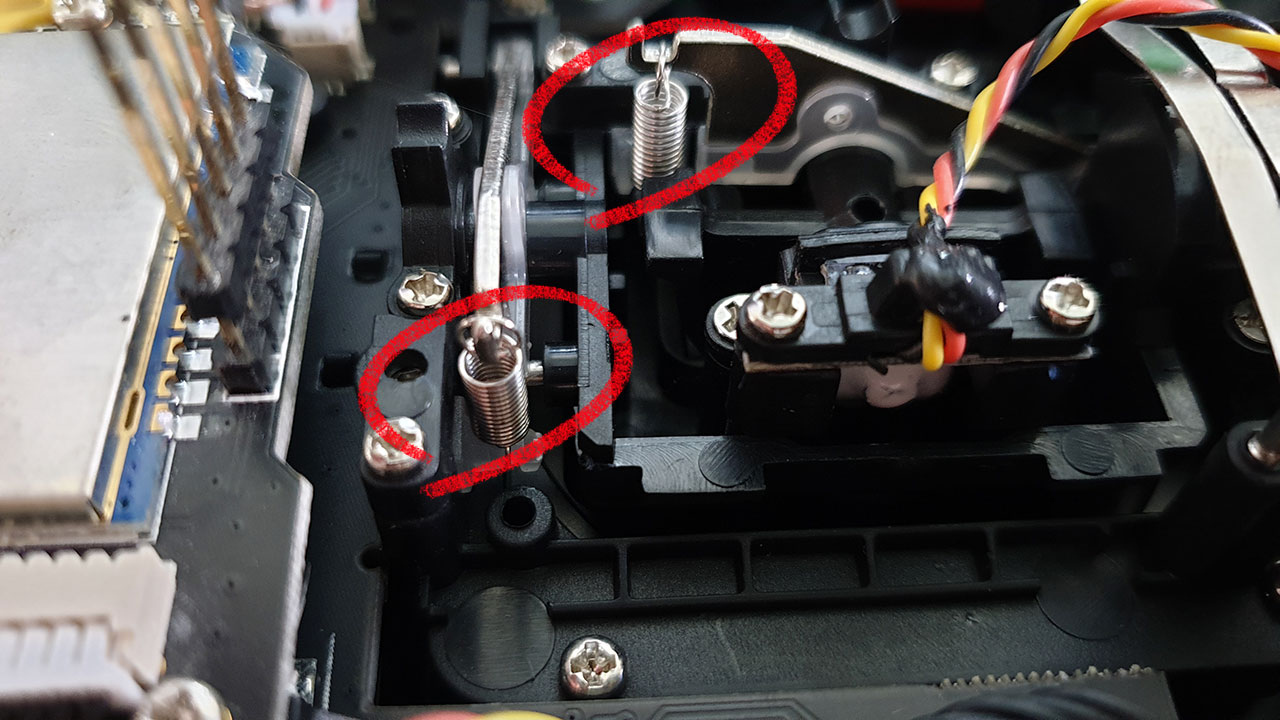

좌/우 각 짐벌에 2개씩, 총 4개의 스프링을 교체하면 됩니다. (스로틀은 안해도 되지만 나중에 헷갈리지 않게 함께 작업했어요)



스프링을 교체하고 나니까 제가 원하는 텐션이 나오네요 ㅎㅎ
제게는 너무 강해서 적응도 안되고, 주력 송신기인 MZ-24와 텐션 차이가 너무 커서 결국 소프트 텐션 스프링으로 교체 했습니다. ㅋ~
교체후에 H8 Mini 를 바인딩 해서 테스트를 해 봤는데 한결 좋네요 ㅎㅎㅎ

각각의 기체를 바인딩 하는 방법이나 기타 설정 방법들은 하나씩 공부해 가면서 포스팅 하도록 하겠습니다. ㅎ~
