라보 트럭을 집에서 가끔 주행을 하는데 부밍음이 상당히 시끄럽더군요.
검색을 해 보니 BLDC로 업그레이드하거나 그냥 사용하는 것 같더군요.

저도 그냥 사용할까 하다가 유투브 검색하다 보니 해결한 해외 유투버가 있어서 따라 해 봤습니다.

드론용으로 사용하려고 구입해둔 기자재 중에 LC필터가 있어서 그걸 달아볼까... 도 생각했는데
아무래도 영상용이다보니 허용전류도 낮고 해서 그냥 만들어 봤습니다.

대략적인 결선도 입니다.



디바이스마트에서 콘덴서랑 인덕터를 구입했습니다.



콘덴서 납땜 ㅋ~



인덕터가 SMD타입이라 케이블로 다리를 만들어 줬습니다.

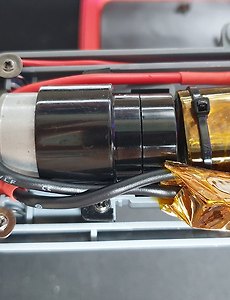

 연결완료. 폴리이미드 태이프로 둘둘 감아버렸네요 ㅋ~

아래는 작업 전/후 소음 비교를 위한 테스트 영상입니다. (소리를 키워서 들어보세요~)

https://www.youtube.com/watch?v=sZWFbeuDgVc



YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


라보트럭에 옵션 LED를 장착해 주었습니다.
구입한지는 좀 오래되었는데 이제야 장착을 했습니다. ㅋ~

WPL D12 전용 LED 모듈



장착 전 테스트

테스트 해 보니 케이블 색상에 따라 LED 색상이 구분되어 있더군요 ㅎㅎ
빨강/검정 케이블 : 빨강 LED
빨강/흰색 케이블 : 흰색 LED
빨강/노락 케이블 : 노랑 LED



LED 장착 후 배선 정리



폴리이미드 태이프로 ㅋ~



두꺼운 부분은 바디 보강용 태이프를~~



정면 하단 LED 추가



후방 LED 추가



후방에 노랑, 빨강 LED 두가지를 모두 장착했습니다.



좌/우 측면에 노랑LED를 장착하려고 했는데 바로 고정이 안되고 케이블 정리도 번거로울 것 같더군요 ㅎ
귀차니즘으로 그냥 테일램프 쪽에 노랑/빨강 모두 장착을 해 버렸습니다. ㅋㅋㅋ

YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


라보 트럭 (WPL D12)에 드리프트 세팅을 해 봤습니다.
타이어를 교체하고, 후륜이다 보니 자이로도 추가해 주었습니다.

드리프트용 휠(림+타이어) 입니다.

WPL D12 전용으로 나온 휠이다 보니 림과 타이어가 조립되어 있습니다.

기존 순정 타이어



순정 타이어도 꽤 디테일이 괜찮아서 일반 주행용으로는 괜찮네요 ㅎㅎ



왼쪽이 드리프트용 우측이 순정 그립주행용 입니다.



드리프트용 휠로 교체했습니다. ㅋ~



기존 휠도 잘 보관해야 겠네요



짐칸에 실어봤습니다. ㅎㅎ



알리에서 저렴한 녀석으로 구입했습니다.



통합보드에서 서보를 커넥터를 찾아서 분리하고



자이로 입력선을 연결해 줍니다.



서보는 자이로 출력부에 연결해 줍니다.

동작에 따라 자이로 우측에 노말/리버스 스위치를 변경해 줍니다. 제 경우엔 리버스(REV)로 둬야 정상 동작하더군요.

자이로 위치를 잡아봤습니다.



여기다 장착을 하니 바디 간섭이 있어서 조립이 안되더군요 ㅋ~



실내에 장착하기로 하고 연장선 작업을 합니다. (관련 자재를 사두길 잘했네요 ㅋ~)



연장선을 2개 만들어 줍니다. (서보 및 자이로)



실내 시트 사운데 자이로를 장착했습니다. ㅎ



교체한 휠도 이쁘네요

아래는 자이로 동작 테스트입니다. 차량이 틀어지는 반대방향으로 조향이 되면 정상입니다.
(반대로 동작하면 자이로에서 NOR/REV 스위치를 변경하면 됩니다.)

https://www.youtube.com/watch?v=PjMNMeeUJ2Y



YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. Favicon of https://cumshot.tistory.com 쿠켓배송 2021.09.03 01:27 신고  댓글주소  수정/삭제  댓글쓰기

    순정휠도 야무지네요bb



WPL D12 라보 트럭 개봉기

RC 2021. 6. 30. 06:00

최근 한국 RC인들에게 꽤 인기가 있었던 WPL D12 일명 "라보 트럭" 개봉기입니다. ㅎ~
구입은 4월에 했는데 이제서야 포스팅하게 되었네요~

실제 모델이 된 차량은 스즈키의 캐리 트럭 입니다만..
우리나라에서 라보 트럭을 닮아서 그런지 "라보트럭"으로 불립니다. ㅎㅎ

완전한 전문 RC 차량은 아니지만 비례제어가 되는 제품이므로 가성비는 두말할 필요가 없는 제품인 것 같습니다.

제품 박스도 나름 이쁩니다 ㅎㅎ



내부는 조금 빈약하네요 ㅋ~



그래도 완전한 RTR 입니다. 사이드 미러 및 일부 액세서리는 장착을 해 줘야 합니다.



저는 배터리 3개 모델로 구입했습니다. AA 배터리는 들어있지 않습니다.



액세서리를 모두 부착했습니다.



전조등도 들어오고 ㅎㅎ 송신기와 연결되지 않으면 깜빡이다가 연결 후 켜집니다.



하단 깜빡이는 LED가 없습니다. (추가 장착 가능합니다.)



측면 깜빡이도 추가 장착은 가능하게 되어 있습니다.



브레이크 등도 장착 가능한 옵션 부품이 판매되고 있습니다.



위에서도 한 컷. 짐칸도 충분히 크네요 ㅎ



실내도 나름 구현이 되어 있습니다.



나름 얼짱각도 인데 라보트럭은 각(?)이 안나오네요 ㅎㅎ



하부 입니다.



모든 부품이 플라스틱이다보니 내구성은 약해 보입니다. 당연한 이야기지만 드라이브샤프트까지 플라스틱이라 ㅎㅎ



얼굴만 크게 한번 찍워봤습니다. 이제 보니 전면 번호판을 안붙였네요 -.-.



번호판을 달고나니 확실이 나아보이네요 ㅎ~



순정 완성상태 입니다.

집 안에서 몇번 주행을 해 봤는데 괜찮은 것 같습니다.
송수신기가 너무 저렴한 느낌이긴 하지만.. 업그레이드를 하기 시작하면 답이 없을 것 같아서 ㅎ~

일단 이제품은 아래 3가지 정도 작업만 해 줄 생각입니다.
1. 방향지시등 및 브레이크 등의 LED 장착
2. 드리프트를 위해 타이어 변경 및 자이로 장착
3. 모터 부밍음을 없애기 위해 콘덴서 및 인덕터 작업

작업기는 다음 포스팅에 올리도록 하겠습니다.
