TX16S 사용 준비 (PC연결 및 펌웨어 업데이트)

by 뿅이아빠 2021. 7. 4.
반응형

오랜만에 드론 관련 포스팅입니다. ^^...
일전에 구입했던 라디오마스터 TX16S 설정 관련 내용을 하나씩 포스팅하도록 하겠습니다.

개봉기 및 짐벌 텐셜조절은 아래 글을 참고하세요 *^^*

https://junghwan.net/311



TX16S 개봉기

요즘 핫(?)한 RadioMaster TX16S 개봉기 입니다. ^^... 제품의 첫 느낌은 예상과는 좀 달랐습니다. ㅎ 외국 유튜버들 영상을 볼때는 몰랐는데 국내 포스팅 글을 보니(몇분 안계시더군요 ㅎ) 싸구려 같다(

junghwan.net

https://junghwan.net/314



TX16S 짐벌 텐션 조절

TX16S 의 짐벌 텐션이 너무 강해서 좀 조절해 봤습니다. 제가 사용해 본 조종기 뭐 여러가지가 있지만, 현재 보유중인 조종기는 아래와 같습니다. junghwan.net/87 12채널 송신기 mz-24 도착... 헬기 재입

junghwan.net


OpenTX 송신기로 입문하셔서 어떤 순서로 살펴봐야 할지 막막한 분들을 위해~~

1. PC 용 프로그램 설치 및 연결
 - OpenTx 소프트웨어 설치 및 기본 설정
 - 부트로더 드라이버 설치

2. 펌웨어 업데이트
 - OpenTx 펌웨어 업데이트
 - 멀티모듈 펌웨어 업데이트

3. 화면꾸미기 및 기체 추가 외

등의 순서로 살펴보게 되며, 이번 포스팅에서는 위 1번~2번까지 다루도록 하겠습니다.

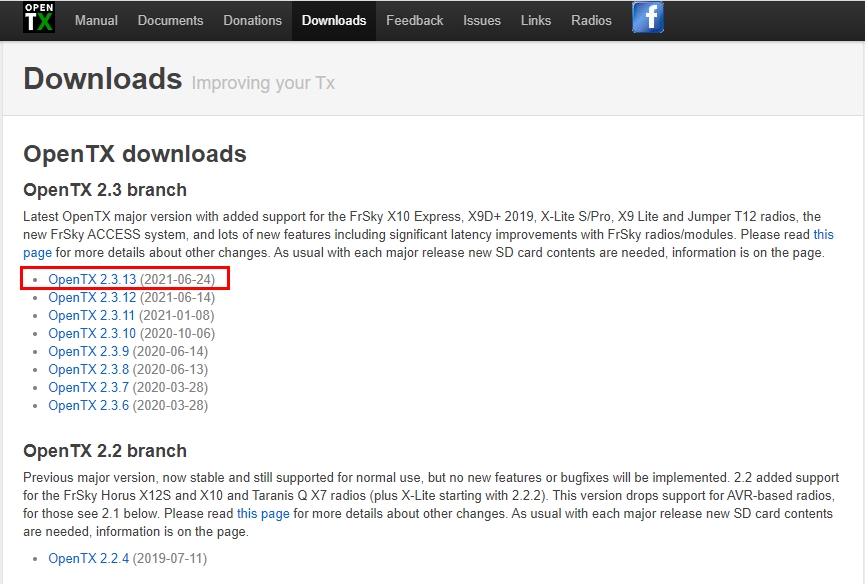

1. 오픈TX 소프트웨어 다운로드
 - 공식 사이트 : https://www.open-tx.org
 - 다운로드 링크 : https://www.open-tx.org/downloads

사이트 접속 시점의 최신버전을 다운로드 합니다.

빨리 2.4가 나와서 터치스크린을 사용할 수 있었으면 좋겠네요 ㅎㅎ
제 주력 송신기인 MZ-24 가 터치스크린이다 보니 자꾸 습관적으로 화면을 터치하려고 해서 ㅋㅋㅋ
다운로드 후 더블클릭해서 원하는 위치에 설치합니다.

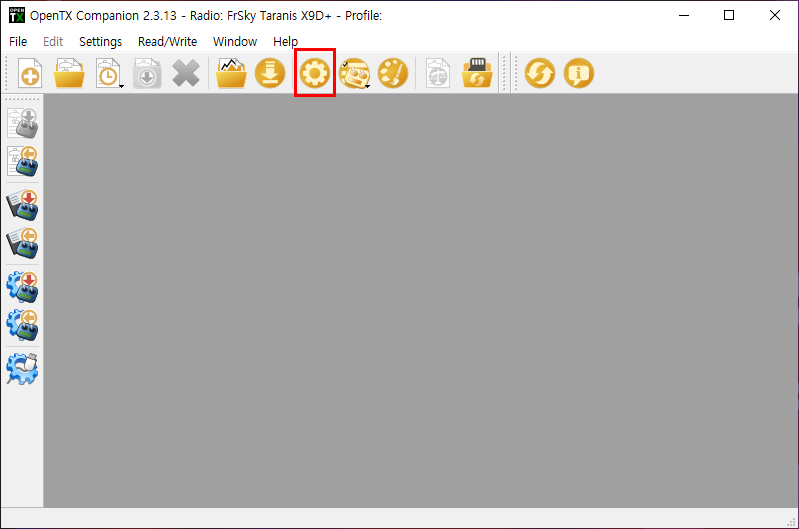

설치 후 첫 실행화면

실행 후 상단 톱니바퀴 모양의 설정 아이콘을 선택합니다.

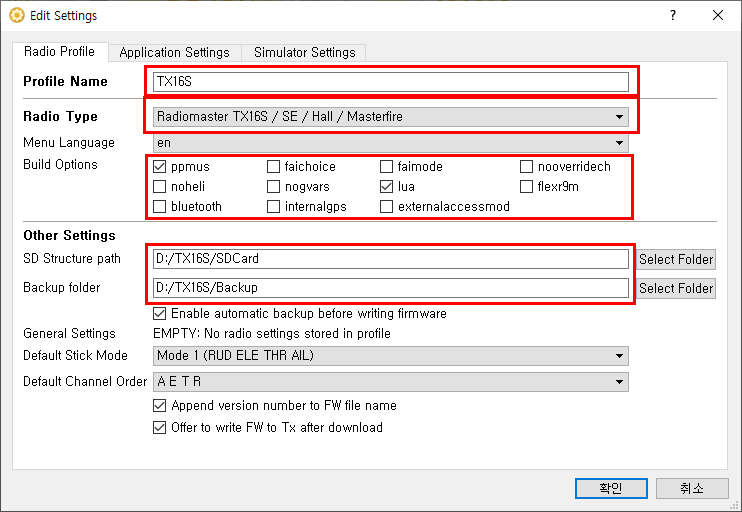

필요한 정보를 입력해 줍니다.

- 본인이 알아볼 수 있는 프로파일명을 작성해 줍니다.
- 라디오타입은 TX16S를 선택해 줍니다.
- 한글은 지원하지 않으므로 영어(en)로 둡니다.
- 빌드옵션은 본인에게 필요한 것을 선택합니다.
 * 잘 모르시면 저처럼 ppmus와 lua만 선택하시면 되며, 헬기를 안 하실 분들은 noheli 도 선택하세요~
 * 펌웨어 다운로드 시 여기 설정된 옵션을 기준으로 다운로드합니다.
- SD카드 경로는 PC의 SD카드 경로입니다. (송신기와 동기화 후 시뮬레이터에서 사용합니다.)
- 백업폴더는 설정 안 하셔도 상관없습니다.

** 저는 모드1을 사용하므로 Mode1을 선택했습니다. 모드2를 사용하시는 분들은 Mode2로 변경하세요.
** AETR 은 채널 순서이며, TX16S는 AETR 이므로 그냥 놔두시면 됩니다.
** 참고로 제 주력 송신기인 그라우프너 MZ-24는 TAER 입니다.

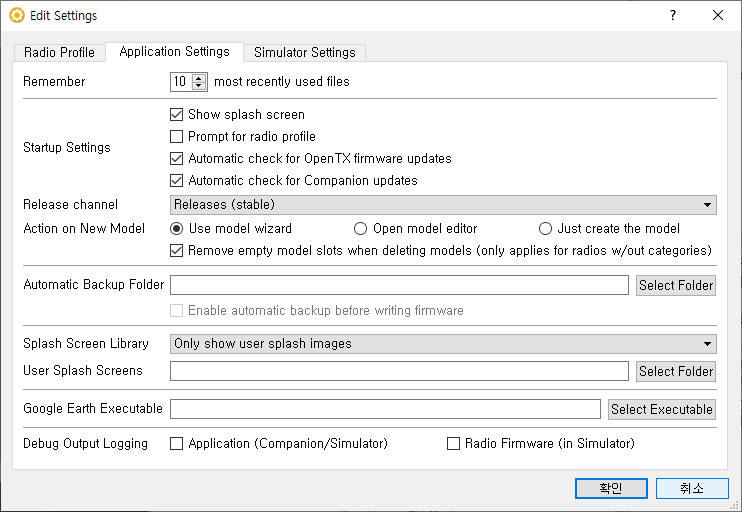

두번째탭은 별로 건드릴 것이 없습니다.

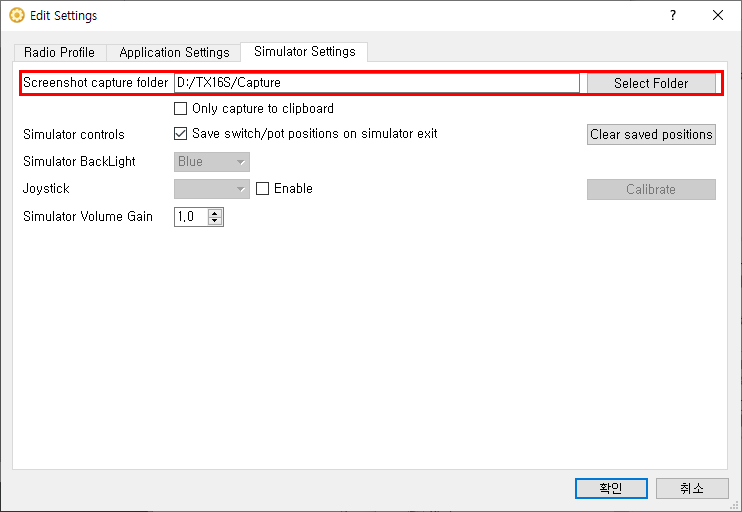

세번째 시뮬레이터 탭도 당장 수정해야 할 곳은 없습니다.

설정을 모두 변경하였으면 [확인]을 눌러 변경한 내용을 저장합니다.

다음으로 펌웨어 업데이트를 하기 전에 부트로더 드라이버를 설치합니다.



2. 부트로더 드라이버 설치

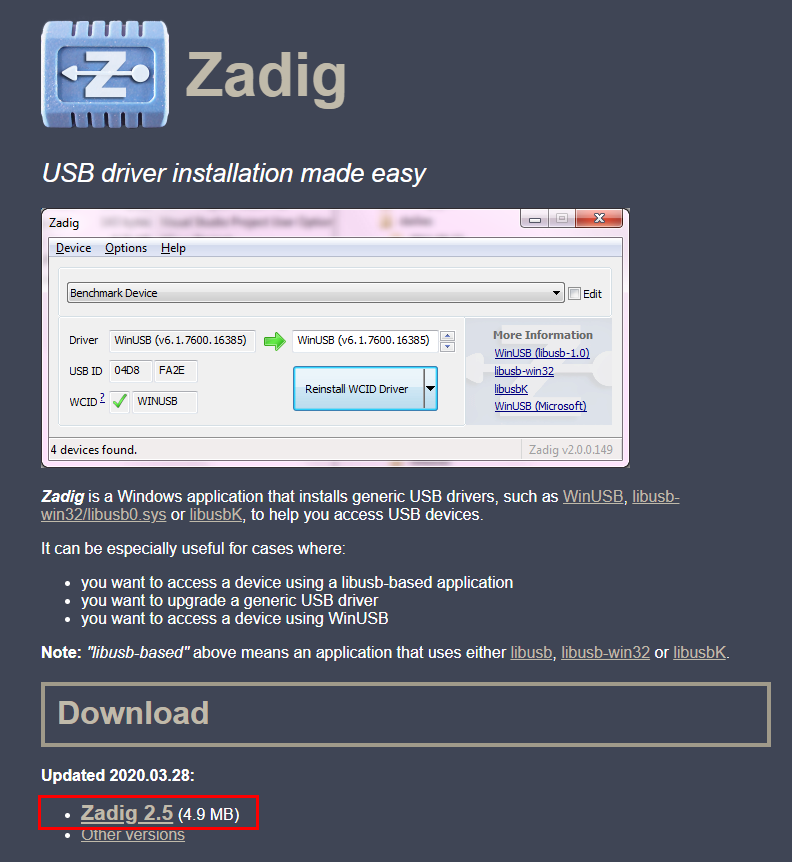

 - 다운로드 링크 : https://zadig.akeo.ie

최신버전으로 다운로드 합니다.

부트로더 드라이버는 펌웨어 업데이트마다 설치하는 것은 아니라 한 번만 설치하면 됩니다.

다운로드한 파일에서 마우스 우클릭해서 "관리자 권한으로 실행"을 선택합니다.

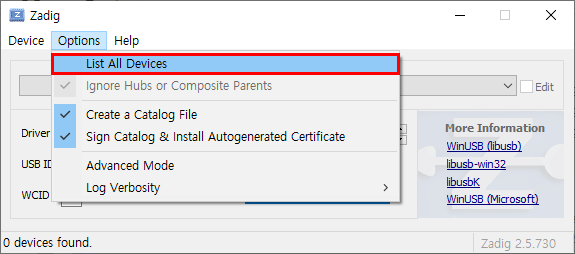

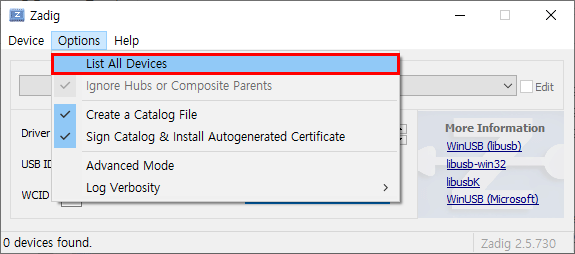

옵션에서 "List All Devices"를 선택합니다.

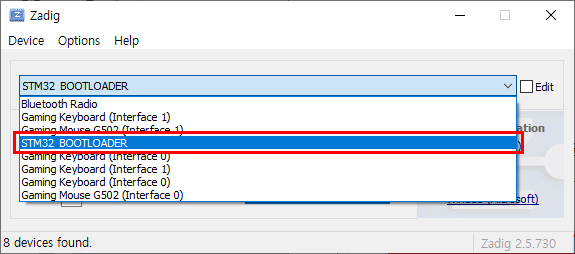

"STM32 BOOTLOADER"를 선택합니다.

본 포스팅에서 진행하는 펌웨어 업데이트는 TX16S 기준입니다.
다른 제품, 혹은 RadioMaster의 다른 모델에서는 해당 모델에 맞는 업데이트를 해야 합니다.



3. 펌웨어 다운로드 및 업데이트

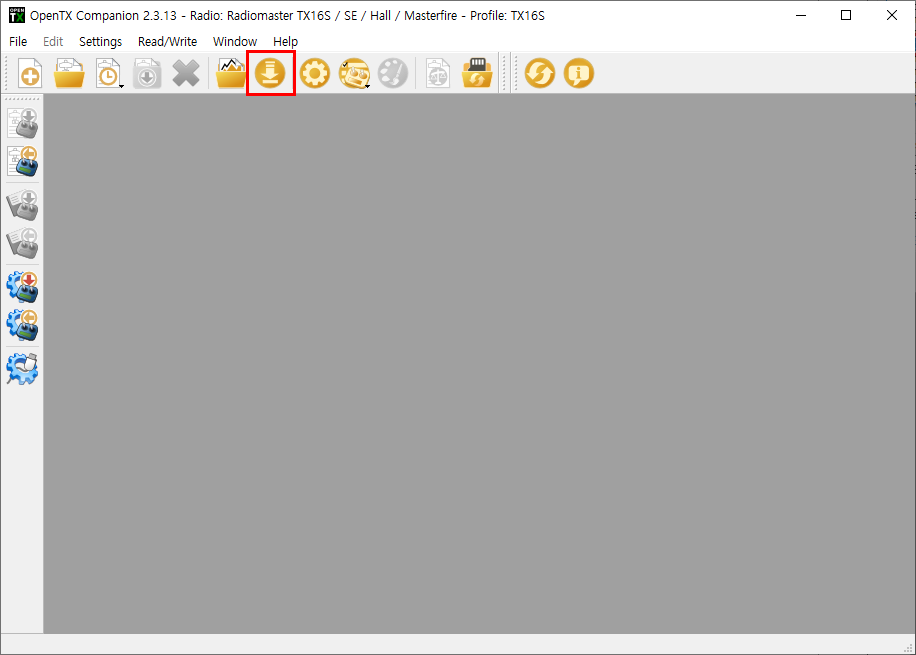

상단 아이콘 중 "다운로드"를 클릭합니다.

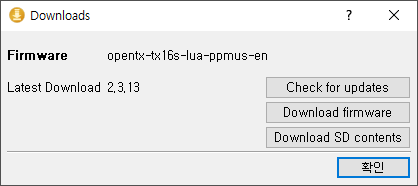

각 항목을 다운로드 합니다.

- Firmware 우측에 나와있는 펌웨어 명은 최초 빌드 옵션에서 선택한 옵션을 기준으로 정해집니다.
- [Check for update] 버튼을 눌러서 SW 버전을 먼저 확인합니다.
- 다운로드 펌웨어 버튼을 눌러서 적당한 위치에 다운로드합니다.
 - SD카드 콘텐츠 다운로드를 누르면 FTP 사이트가 연결됩니다. 가장 최신 버전을 다운로드합니다.
 ** 다운로드한 파일은 1번 설정에서 지정한 SD카드 경로에 압축을 풉니다.
 ** 송신기 SD카드에도 복사하거나 프로그램 상단의 [동기화 SD] 버튼을 눌러서 SD카드 경로와 동기화를 해도 됩니다.

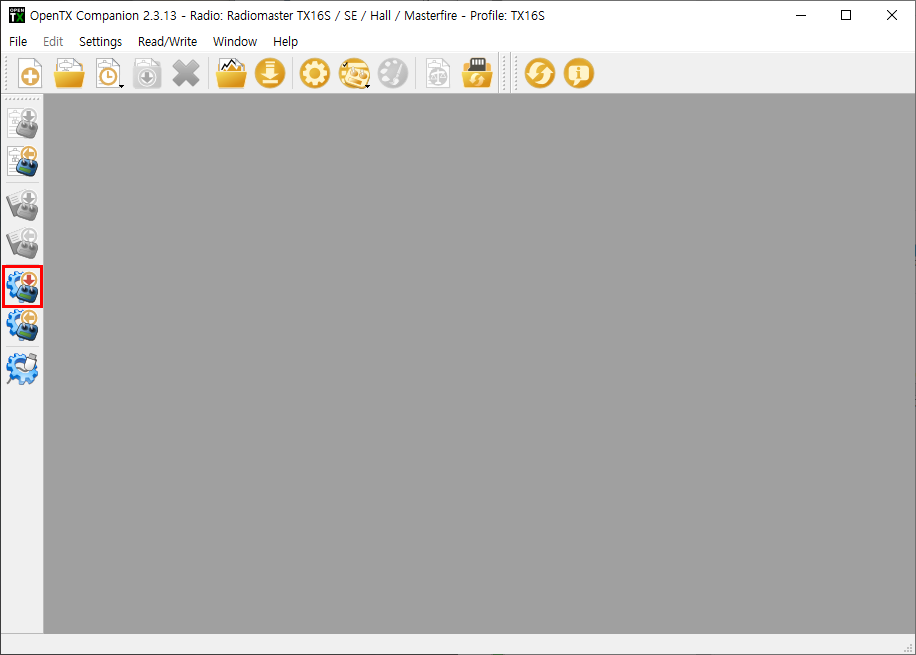

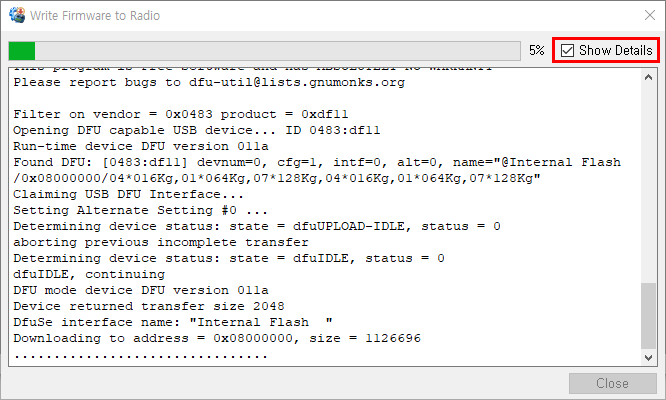

좌측의 "Write Firmware to Radio"를 선택합니다.

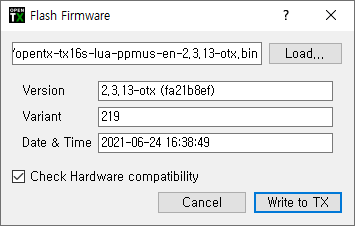

다운받은 파일을 선택하고 Write 합니다.

[추가] PC연결 후 바로 업데이트 하려면 송신기 전원을 끈채로 PC와 USB로 연결되어 있어야 합니다. ^^



업데이트 중 강제종료 되지 않도록 주의하세요~

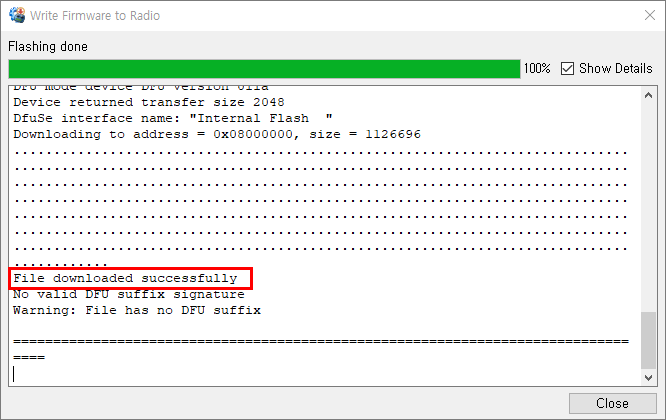

위와같은 메세지가 나오면 업데이트가 완료되었습니다.



4. 멀티 모듈 펌웨어 다운로드 및 업데이트
 - 공식 사이트 : https://www.multi-module.org
 - 다운로드 링크 : https://downloads.multi-module.org/?rmtx16s

 * OpenTX 펌웨어 업데이트는 완료되었으며, 추가적으로 내장형 "멀티 프로토콜 모듈"의 펌웨어도 업데이트합니다.

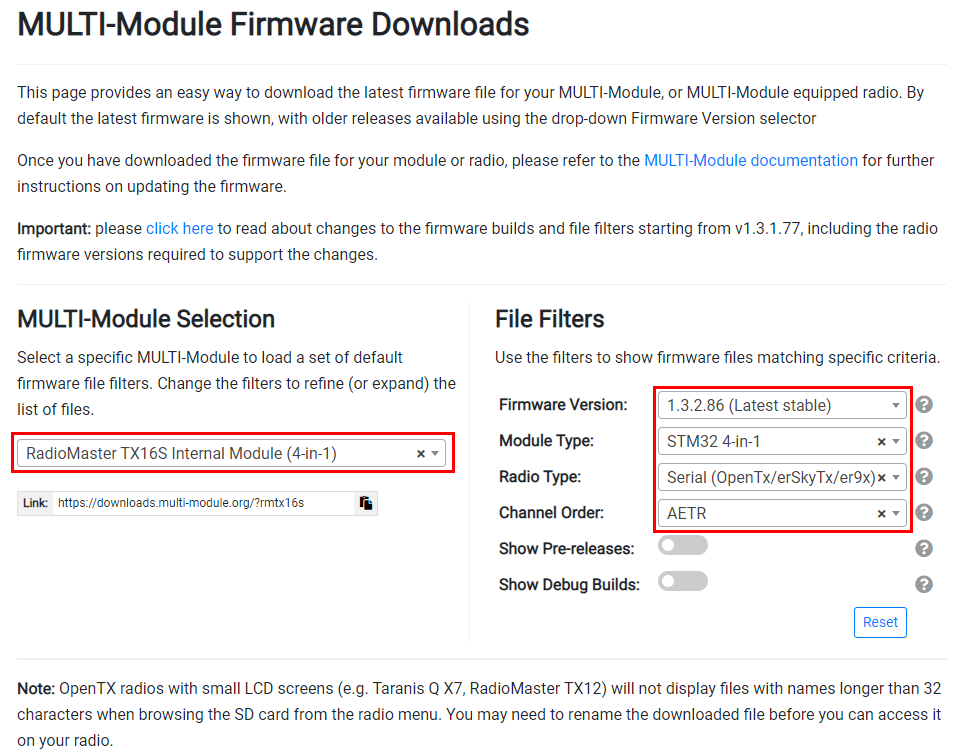

모델을 선택하고 옵션(필터)을 설정합니다.

 - 멀티 모듈이 내장된 TX16S는 "4-in-1"을 선택해야 합니다.
 - 안정화 버전이 아닌 개발 버전을 받고 싶다면 하단의 "Show Pre-releases"를 체크하면 됩니다.
 - STM32 4-in-1이 선택되었는지 확인합니다.
 - Serial(OpenTx/....)가 선택되었는지 확인합니다.
 - TX16S의 채널 순서는 AETR입니다.

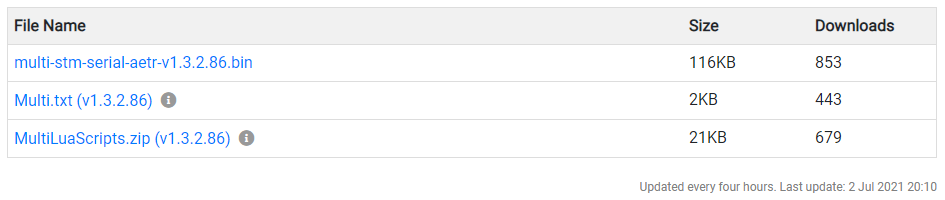

제일 위의 파일 하나만 받으면 됩니다.

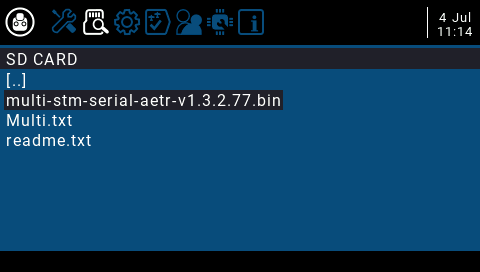

** 다운로드한 펌웨어 파일은 송신기의 메모리 카드에 복사해 줍니다.



복사된 파일을 송신기에서 실행합니다.

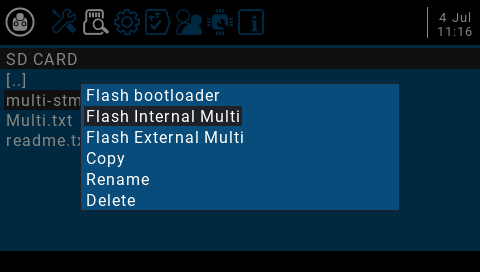

Flash Internal Multi 를 선택해서 펌웨어를 업데이트 합니다.



여기까지 하시면 펌웨어 업데이트는 모두 완료가 되었습니다.
다시 말해 이제 사용할 준비가 되었다는 이야기입니다. ㅎㅎㅎ

다음 포스팅에서는 화면 레이아웃을 변경해 보고, 다양한 기종의 기체를 하나씩 추가해 보도록 하겠습니다.
