타공판(페그보드) LED 백라이트 설치

타공판(페그보드) 설치 후 조명이 있으면 좋을 것 같아서 LED 스트랩을 이용해서 조명(백라이트)을 설치해 봤습니다.

타공판에 관심이 있으신 분은 아래 포스팅을 참고하세요~
https://junghwan.net/431

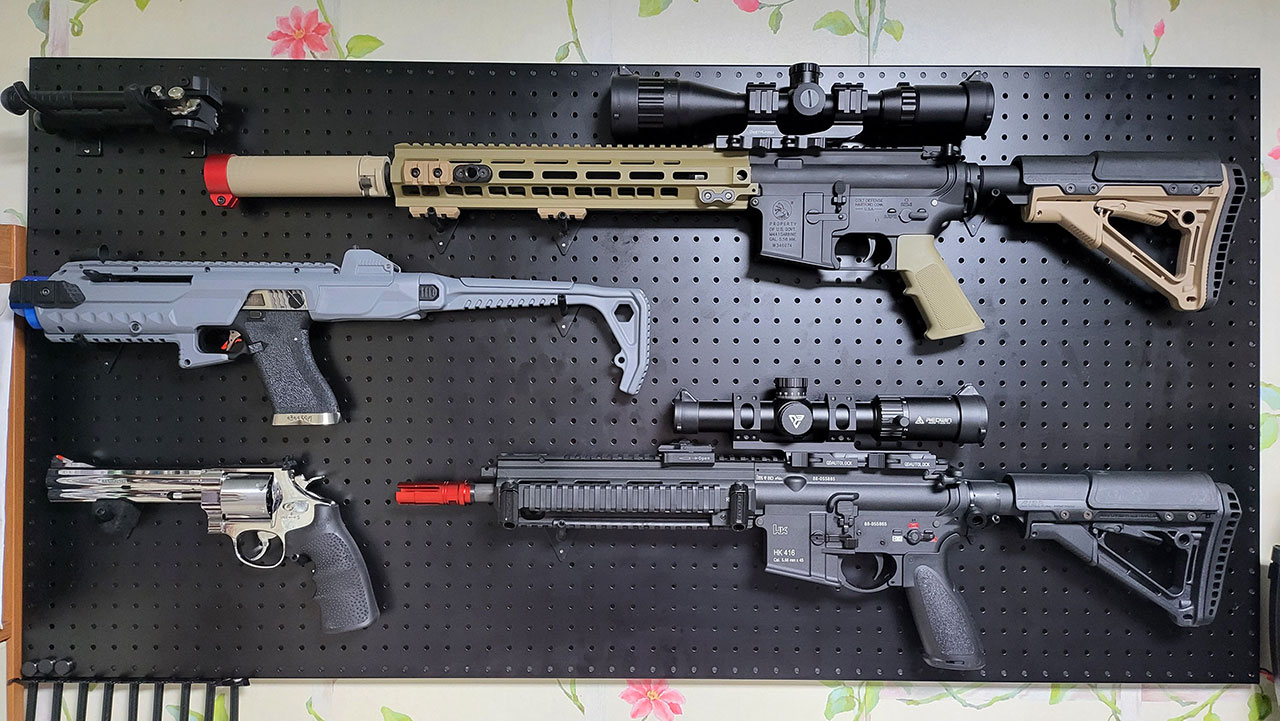

라이플 거치를 위한 타공판 설치



타공판 사이즈는 1200x600mm 이므로 3600mm 이상으로 LED 스트랩을 주문했습니다.

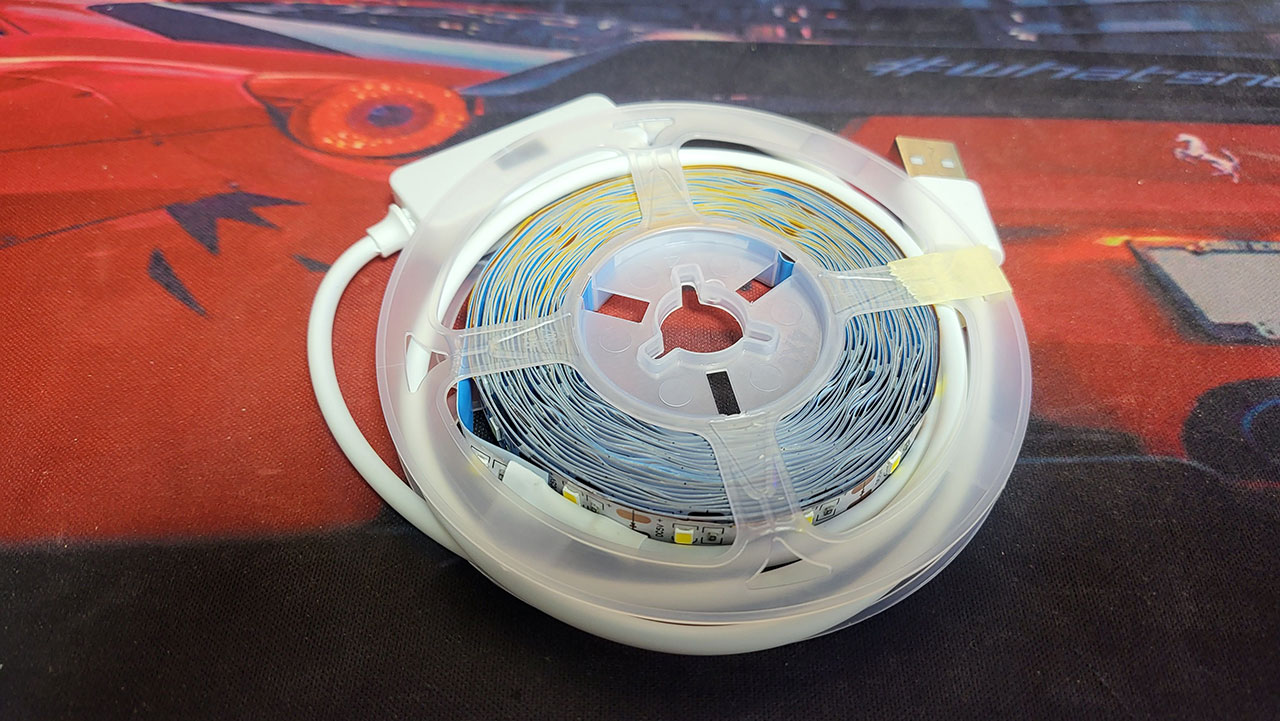

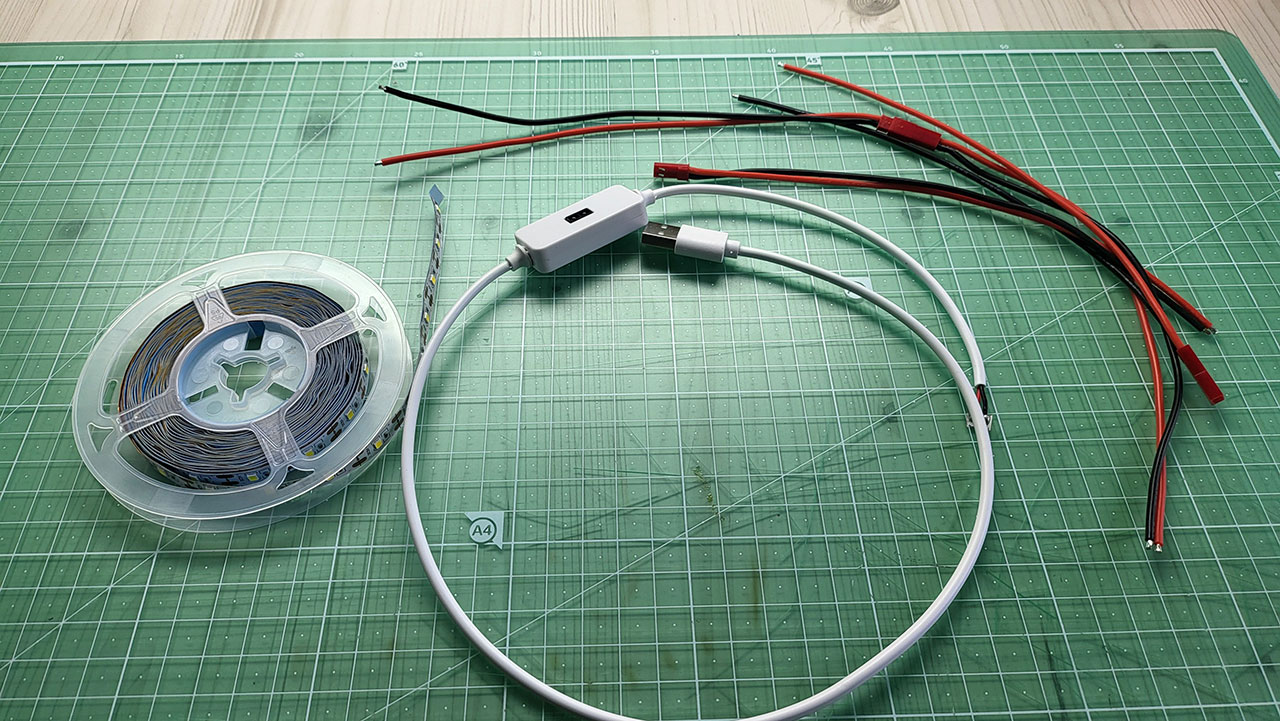

알리에서 구입한 LED 스트랩



5VDC USB전원을 이용하는 제품입니다.

12VDC 제품이나 220VAC 제품도 있으니 설치할 위치의 전원사정에 따라 선택하면 될 것 같습니다.
저는 타공판 근처 멀티탭의 USB포트 여유가 있어서 5VDC 제품으로 구입했습니다.



납땜 부위가 쉽게 찢어지네요 ㅋ~

뭐 어차피 커넥터를 추가할 예정이었으니 과감하게 찢어버렸습니다.



2p 커넥터를 추가해서 스위치와 LED스트랩을 분리할 수 있도록 만듭니다.

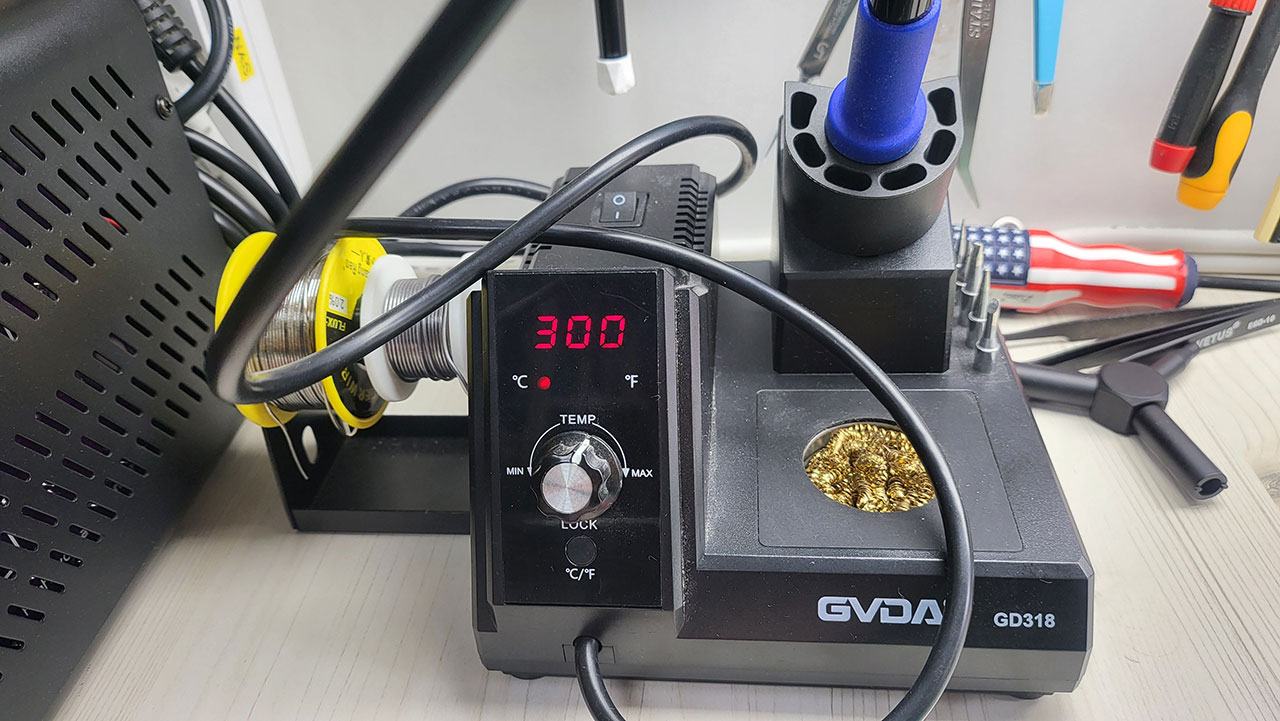

300도로 ㄱㄱ



수축튜브도 흰색으로 깔맛춤 ㅋ~

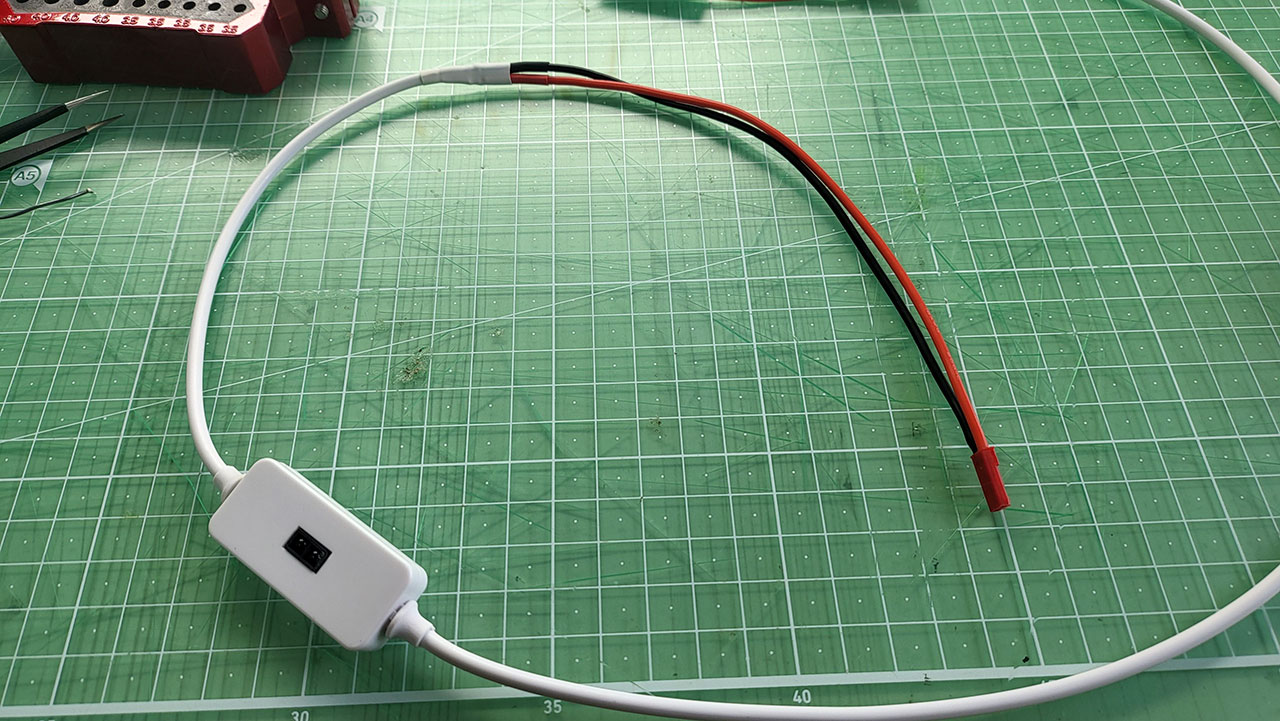

스위치 쪽 커넥터 완성

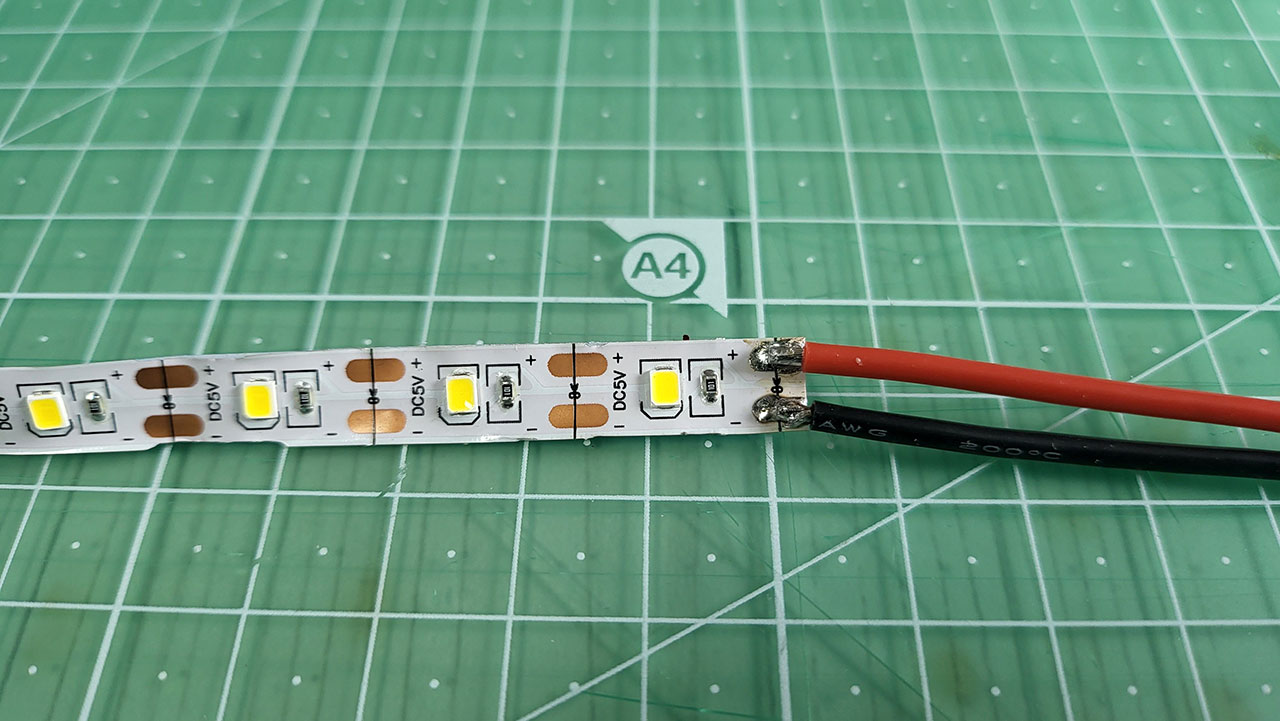

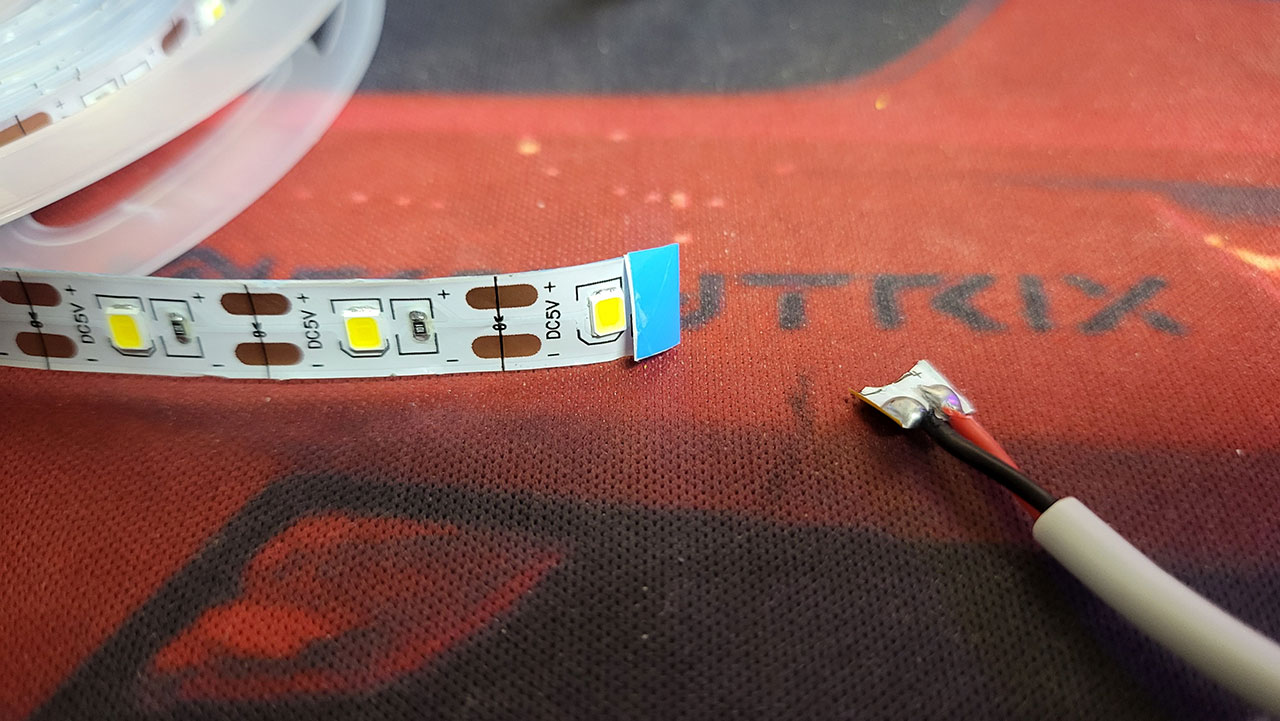

LED스트랩 쪽도 납땜을 해 주고~

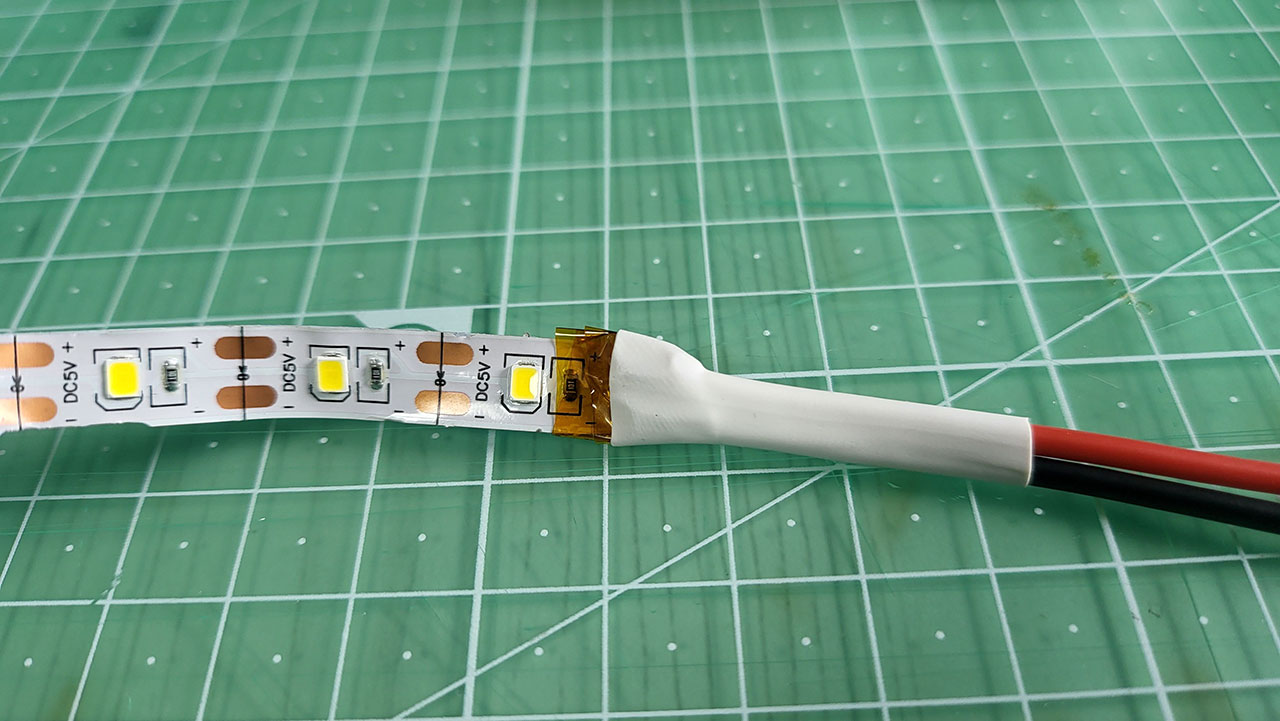

수축튜브 감기전에 폴리이미드 테이프를 감아줬는데 좀 지저분하게 작업이 되었네요 -.-

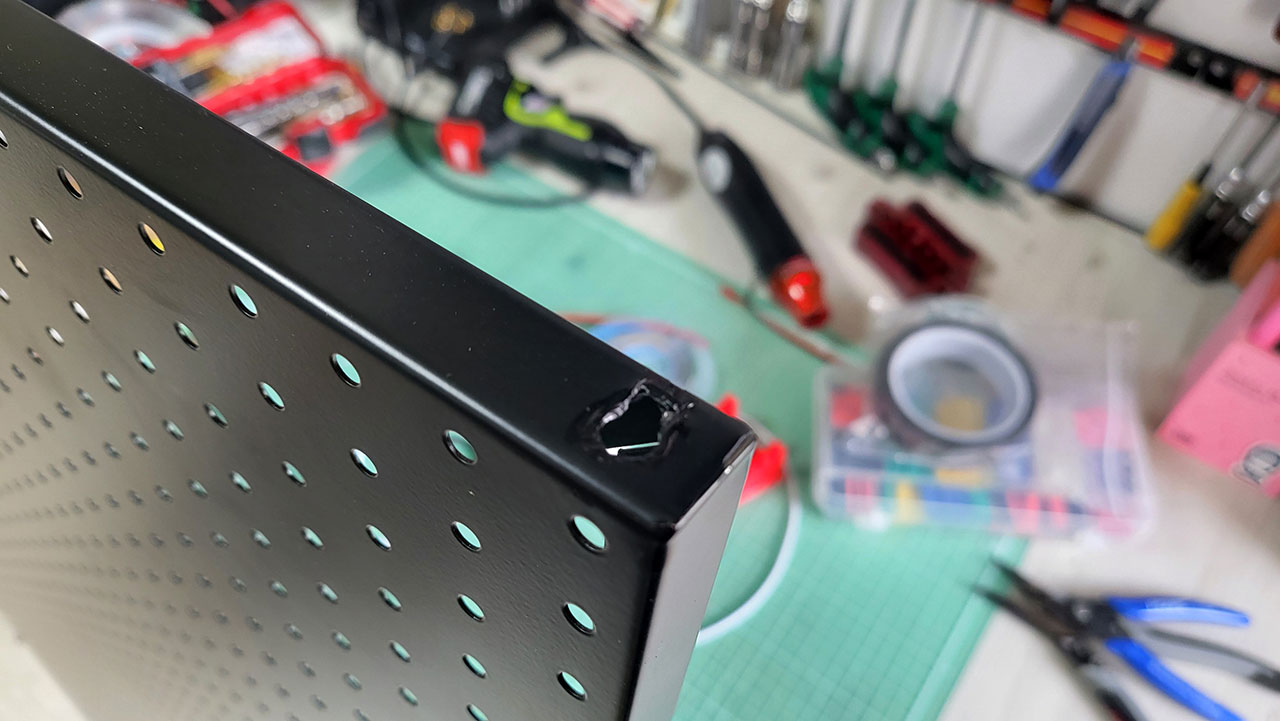

타공판에 배선용 홀 작업도 해 주었습니다.

철판 작업용 드릴비트 상태가 안 좋아서 결과물이 좀 지저분하네요...
지금은 게코드릴비트로 장만했습니다. ㅋ~

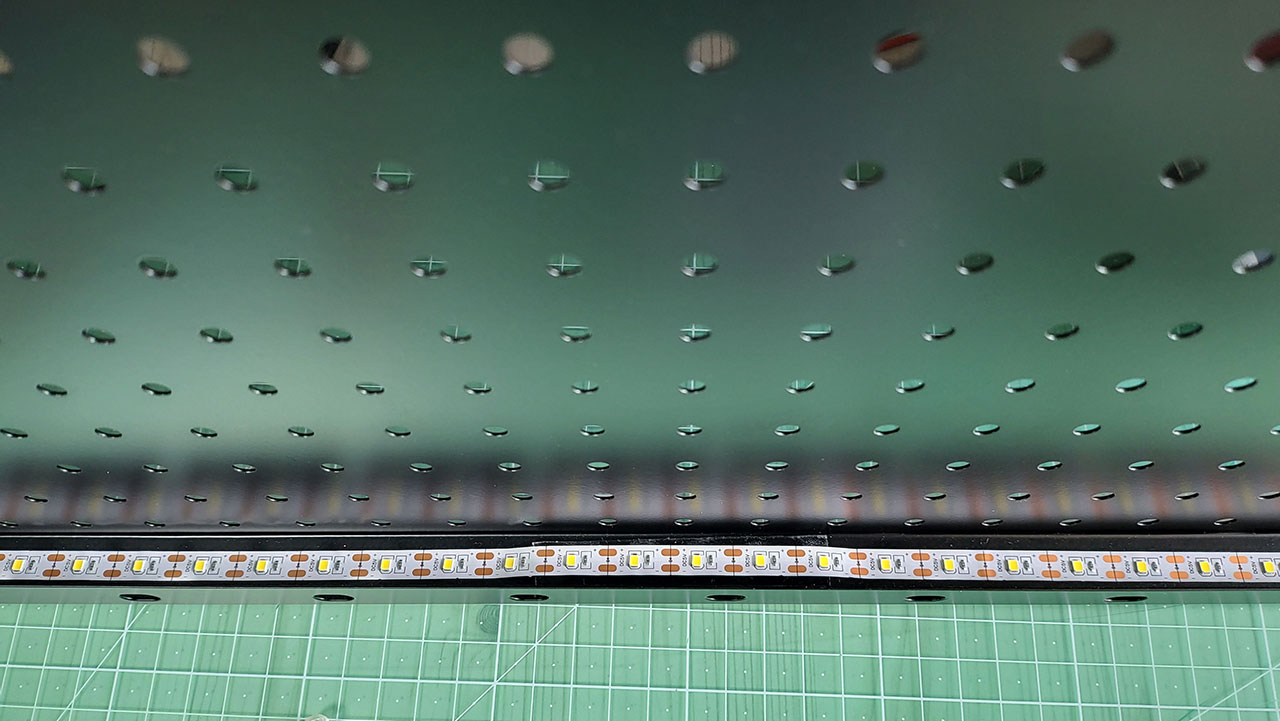

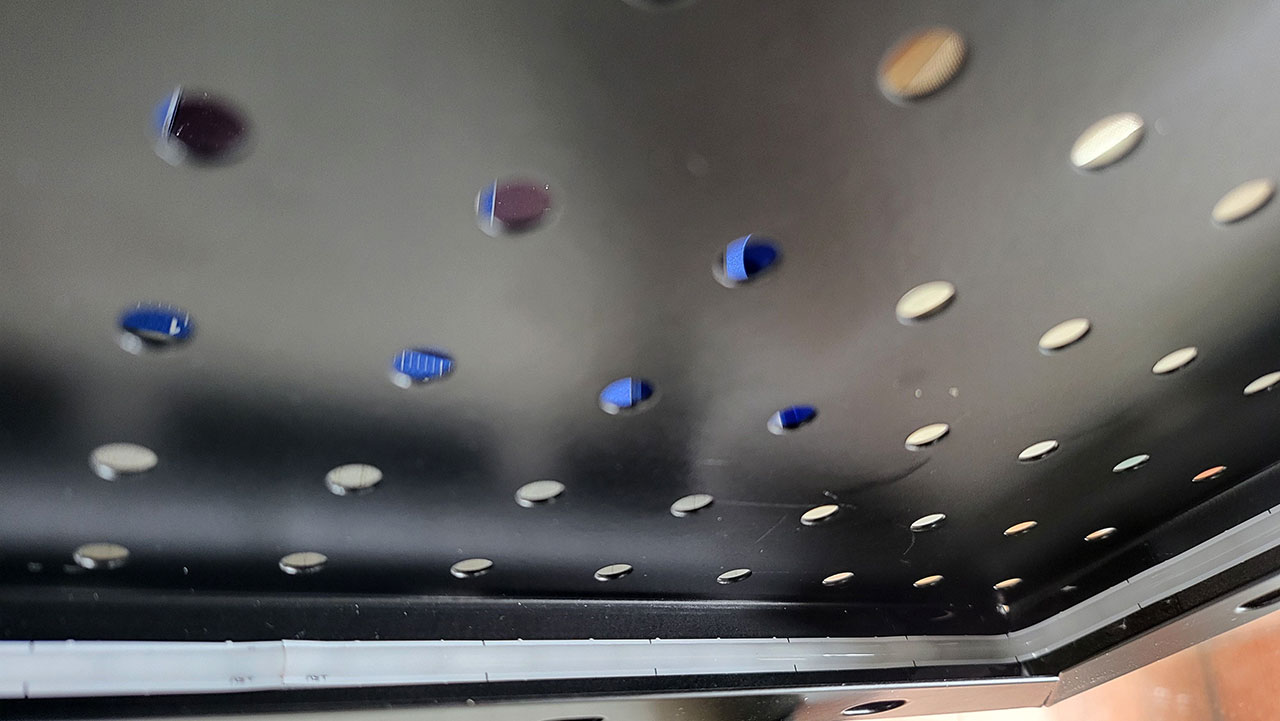

LED스트랩을 타공판 안쪽에 부착해 줍니다.



넓은쪽 면과 모서리 부분에는 양면테이프를 추가해 줬습니다.

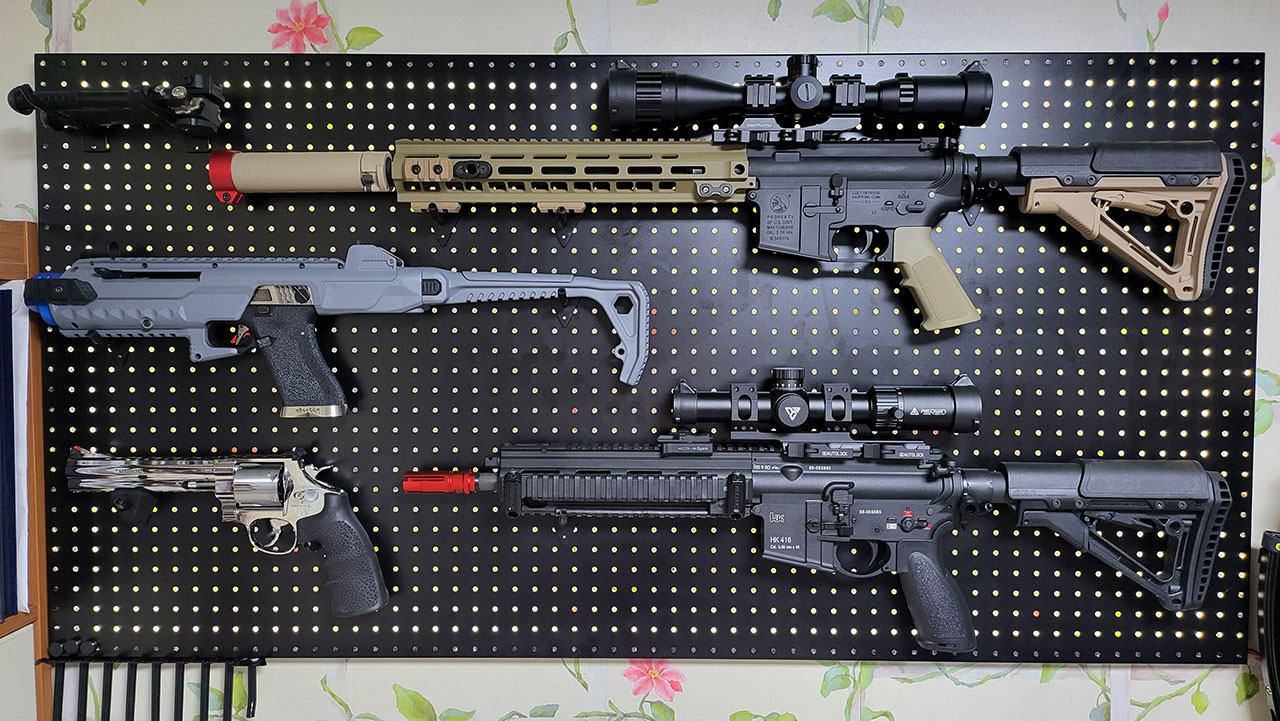

작업완료~~



사진으로는 잘 표시가 안나네요~



실물로 보면 꽤 봐줄만 합니다. ㅎㅎ

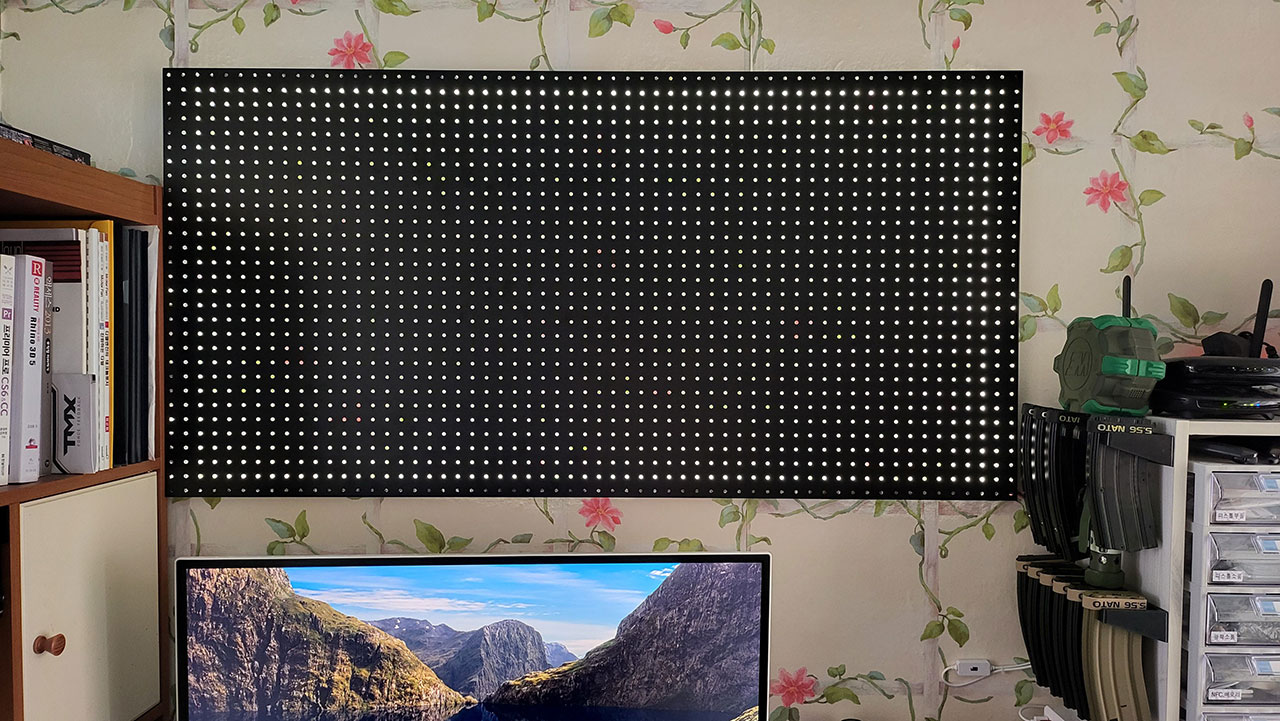

LED를 끈 상태~~

며칠 보다 보니 마음에 안 드는 부분이 생겼네요..

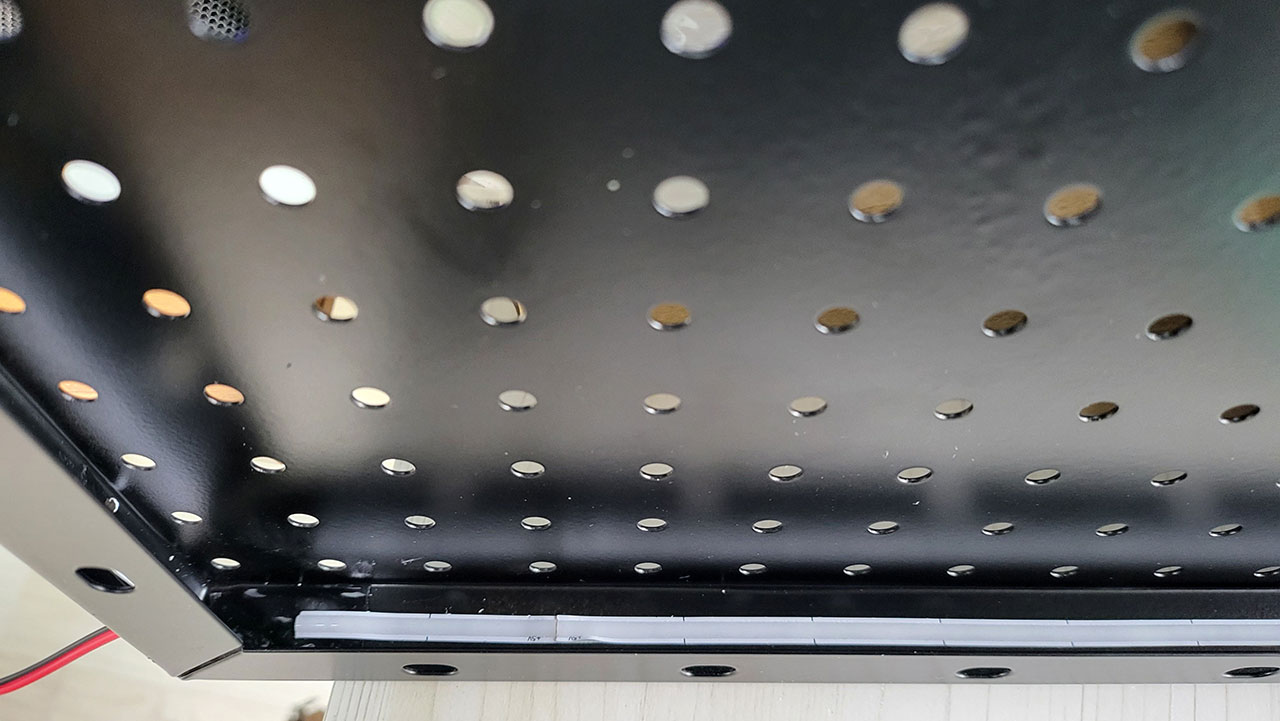

처음엔 몰랐는데 자주 켜 보고 야간에도 보니 꼭 모니터 빛샘현상처럼 타공판 구멍으로 빛이 새어 나오더군요.

LED가 외부에 노출되어 있는 형태의 스트랩이다 보니 생기는 문제더군요. -.-
타공판 테두리 구멍을 면테이프로 막아도 봤는데 면테이프가 자꾸 떨어져서 거슬려서 LED스트랩을 교체하기로 했습니다.

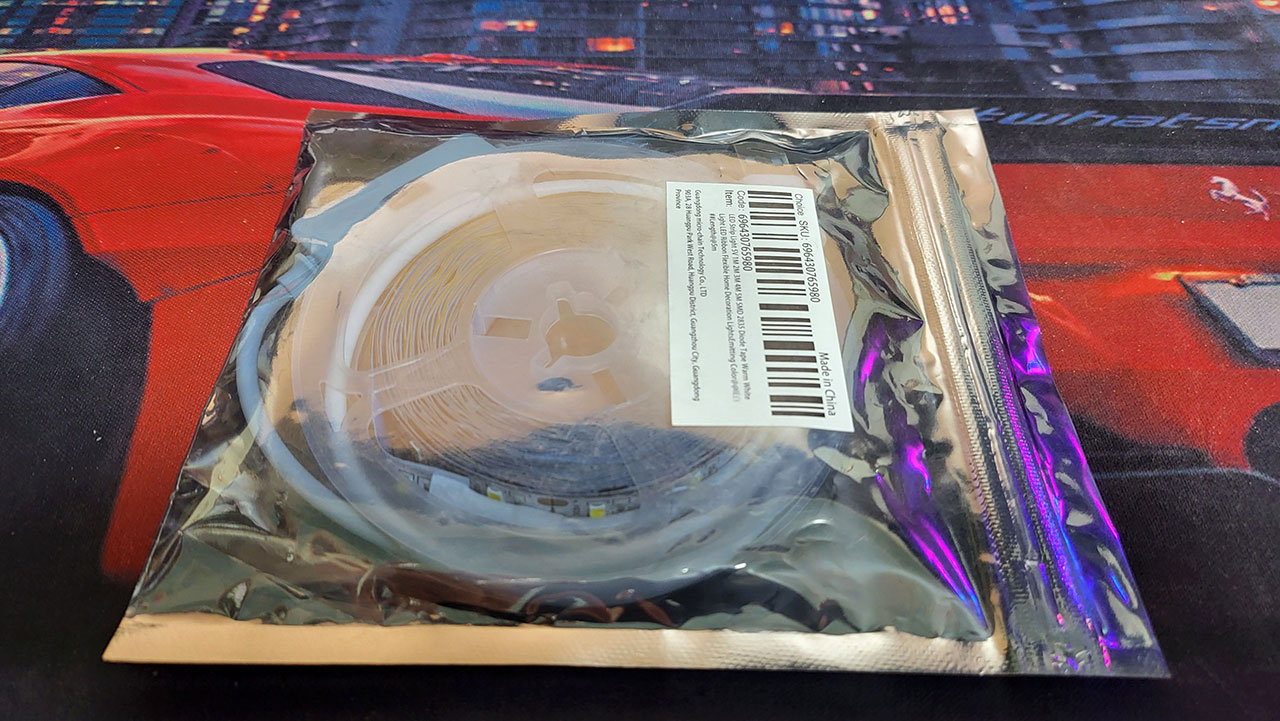

새로 작업할 LED 스트랩 입니다.

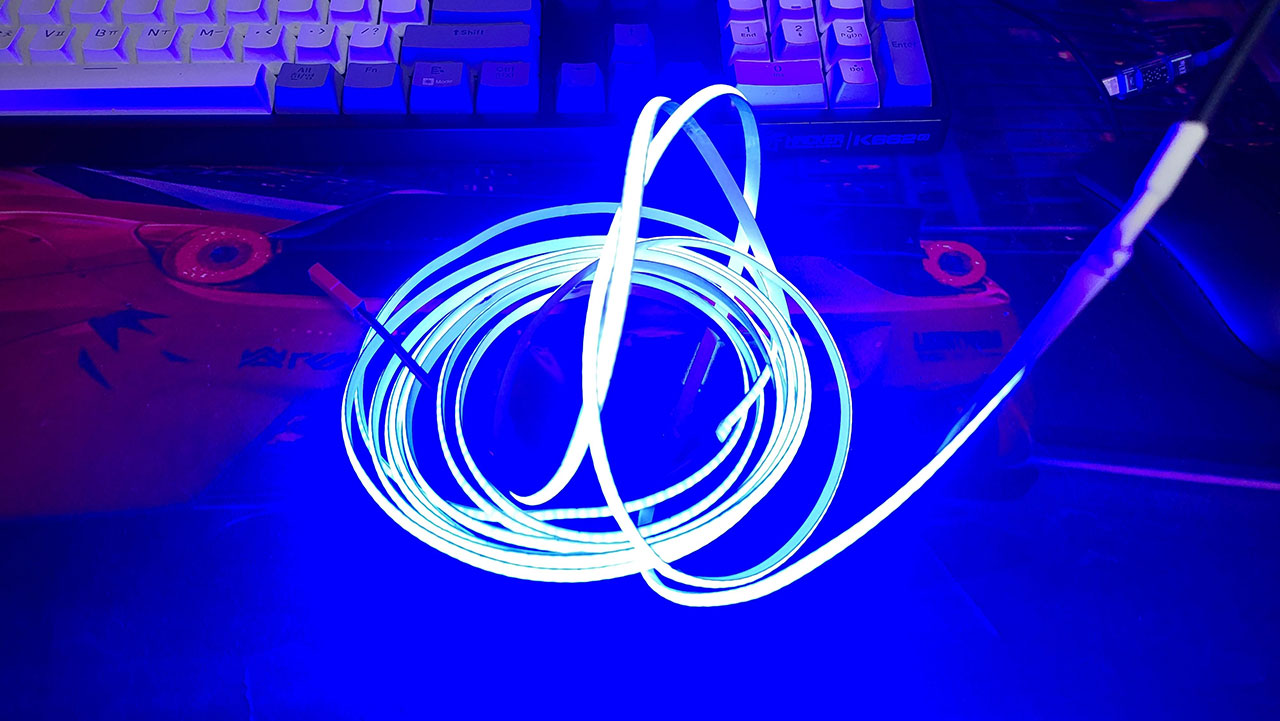

면발광처렴 요렇게 켜지는 제품이에요~ ㅎㅎ

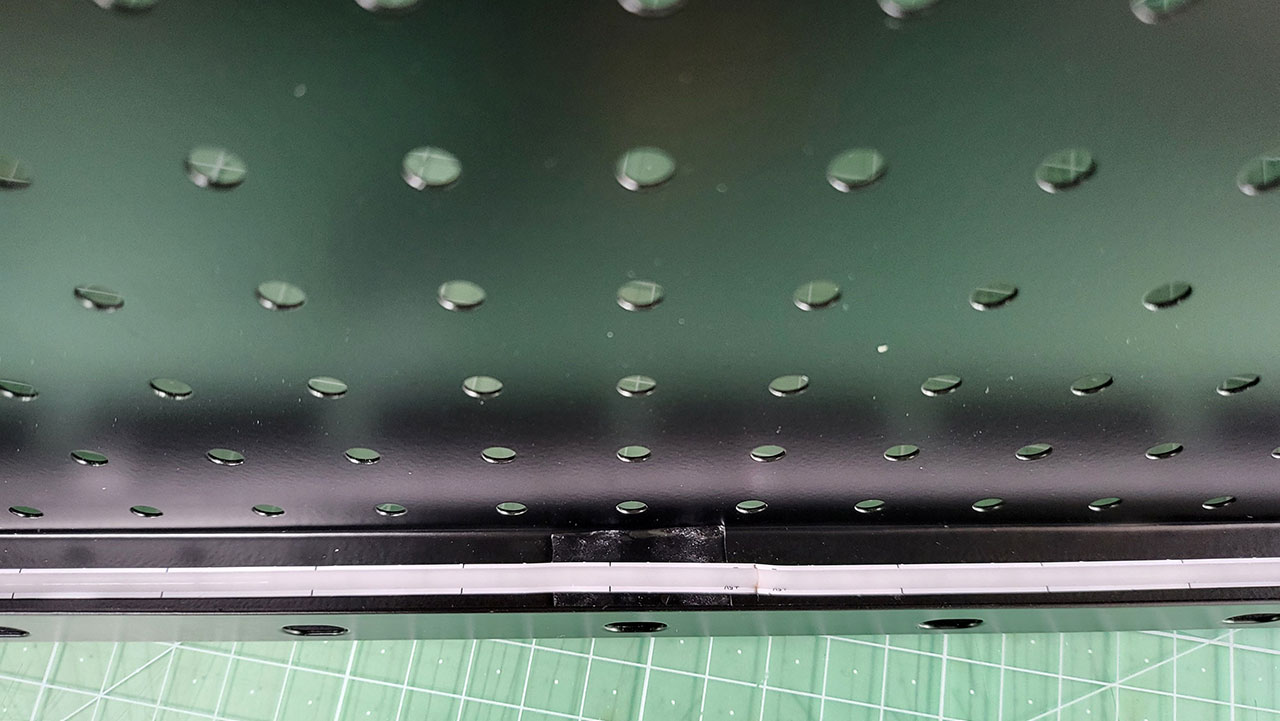

기존 LED스트랩 제거 후 재작업



넓은 부분은 중간에 양면테이프 추가



모서리 부분도 양면테이프 추가

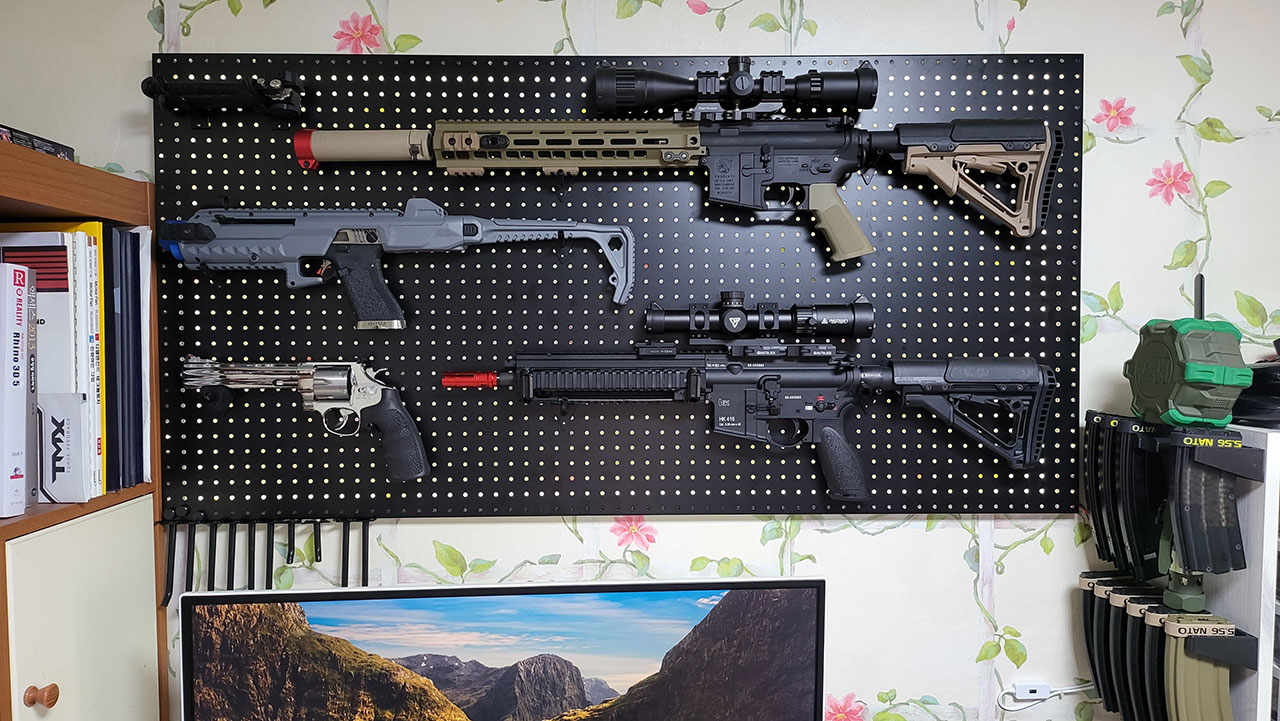

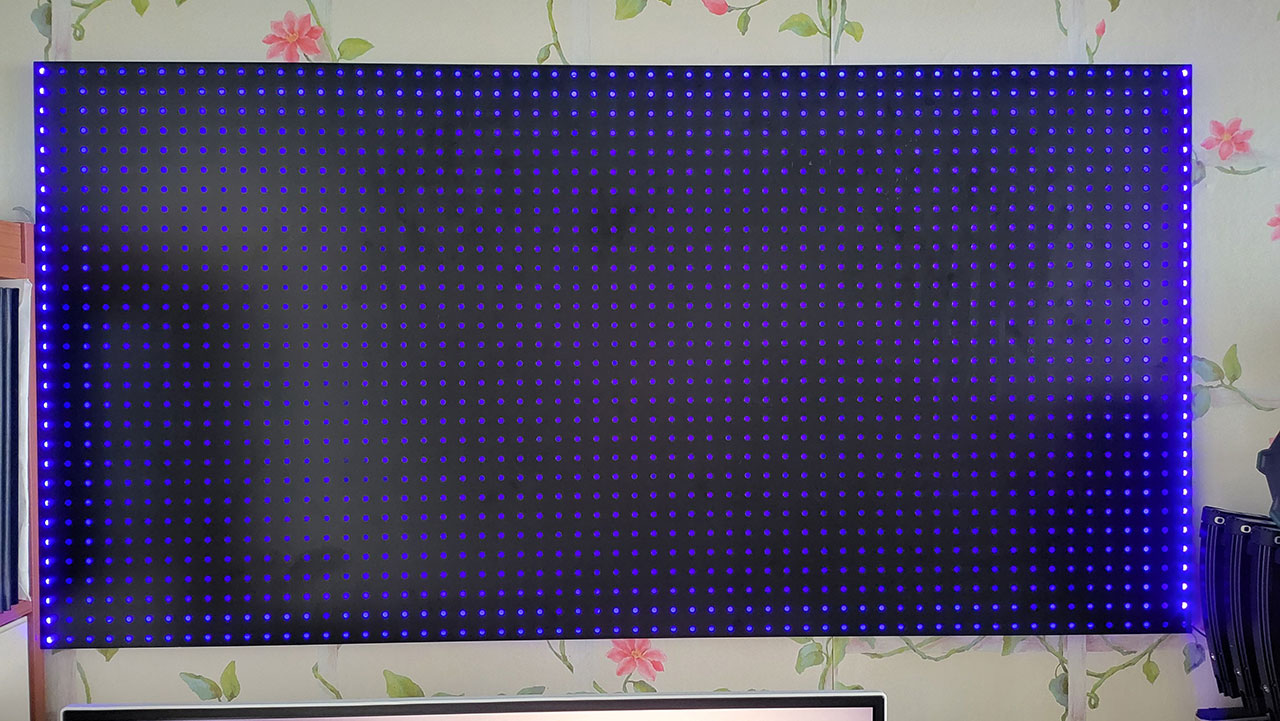

작업이 완료되었습니다.



처음에 비해 훨씬 바음에 드네요~

LED 색상 고민을 하다가 시원한 느낌으로 파란색을 했는데 좀 따듯한 계열로 해도 좋을 것 같네요~
혹시 타공판 LED 작업하시려면 꼭 면발광 형태의 LED스트랩으로 작업하세요~~
