VFC HK416 GBB 업그레이드

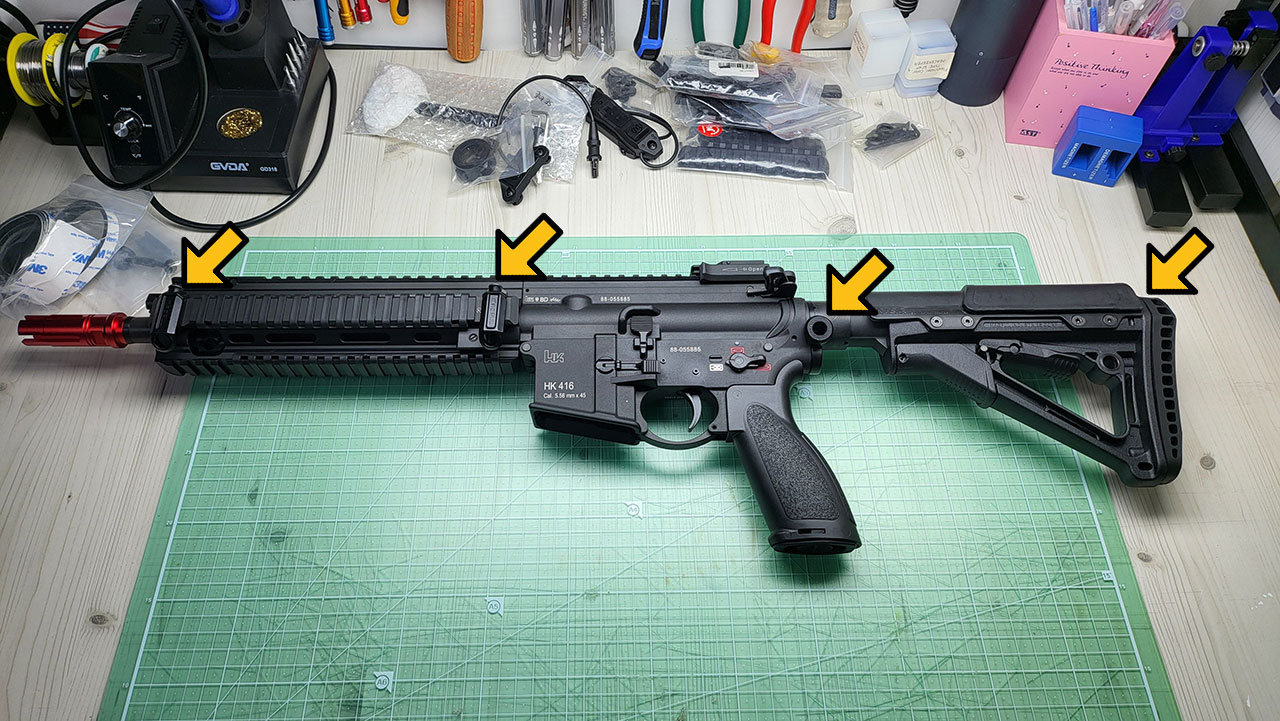

HK416을 외관 위주로 업그레이드해 봤습니다.

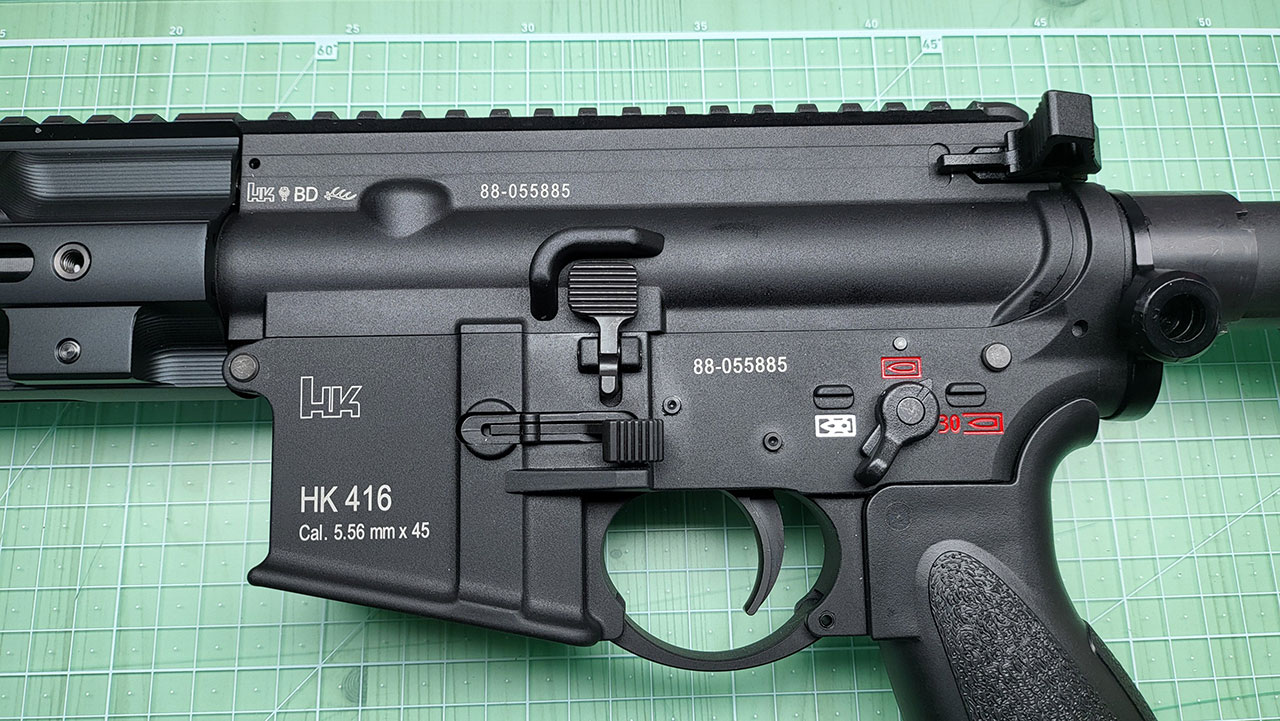

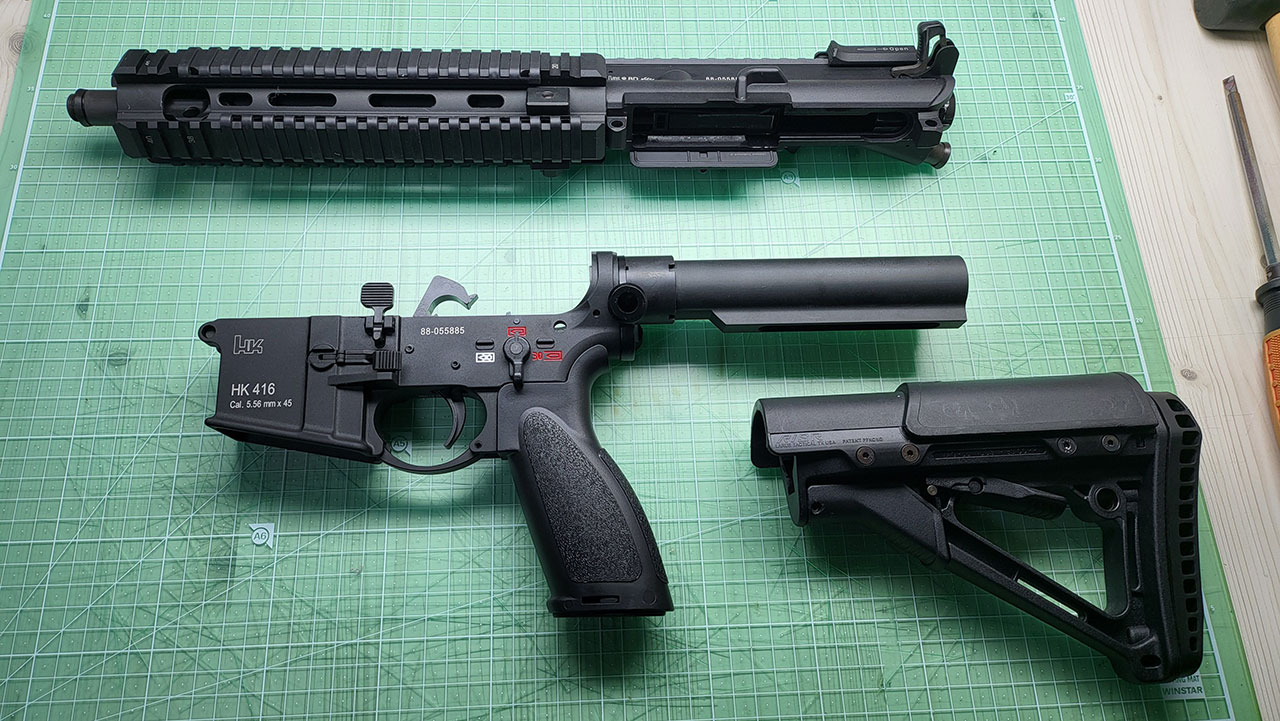

사용하는 모델은 VFC HK416 A5 Gen3 GBB 제품입니다.

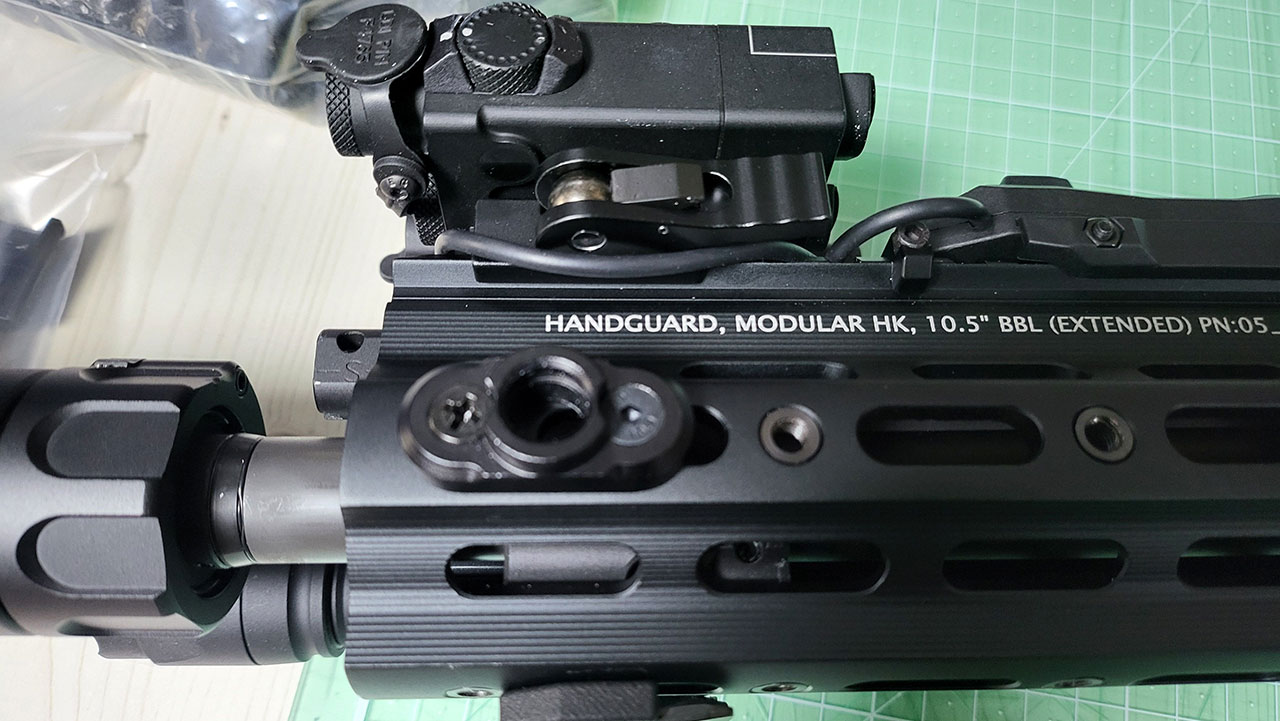

HK416의 디자인은 다 좋은데 핸드가드 4면이 모두 피카티니 레일로 되어 있다 보니 너무 뚱뚱해 보이더군요 ㅎㅎ
핸드가드가 뚱뚱해서 파지감도 좀 부담스럽기고 손이 아파서 고무 그립을 끼우니까 더 뚱뚱해지는 ㅎㅎ

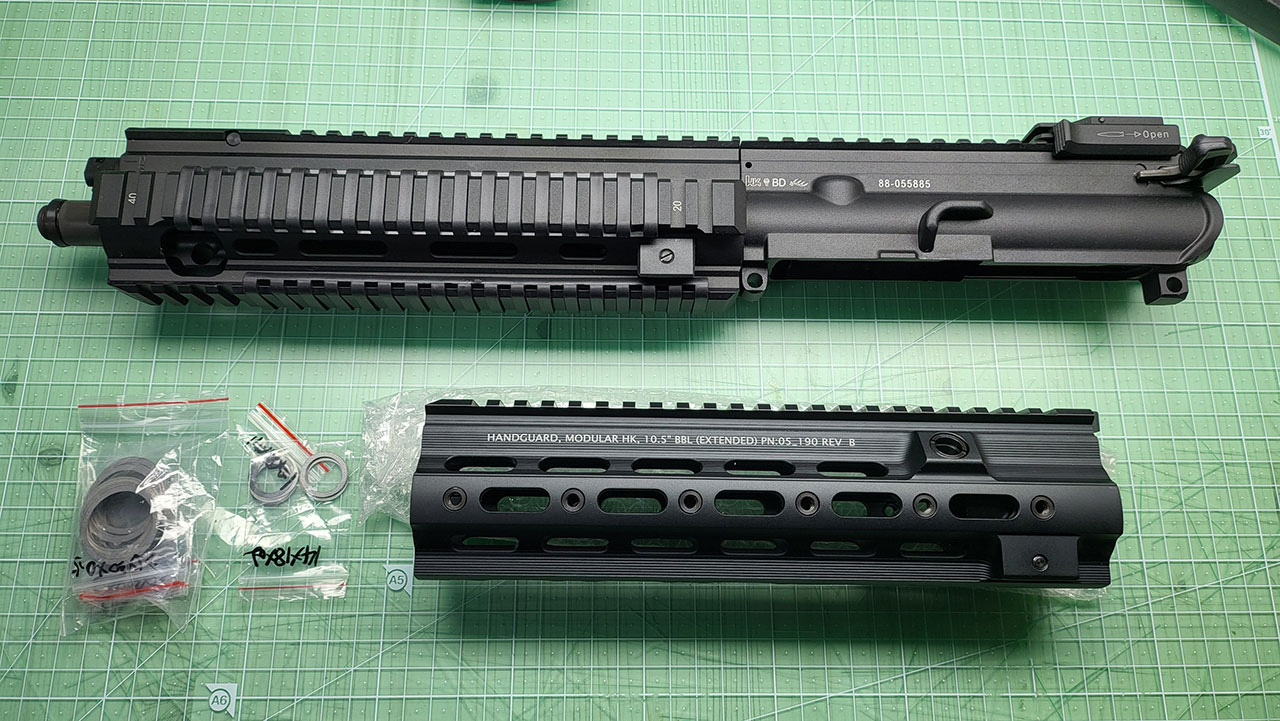

와셔는 소염기용으로 M14x18x0.2(0.1)mm 와 핸드가드용으로 M25x30x0.2(0.1~0.5)mm를 준비해 줍니다.
소염기에는 위치를 맞추기 위해서 사용하며, 핸드가드에는 유격을 잡기위해서 사용합니다.

소염기는 원하면 방향에서 고정될 수 있도록 적당량을 끼워주시면 되고,
핸드가드에는 유격이 없을 정도로 끼워주시면 되는데 저는 0.5mm 4장 정도를 넣어줬습니다.

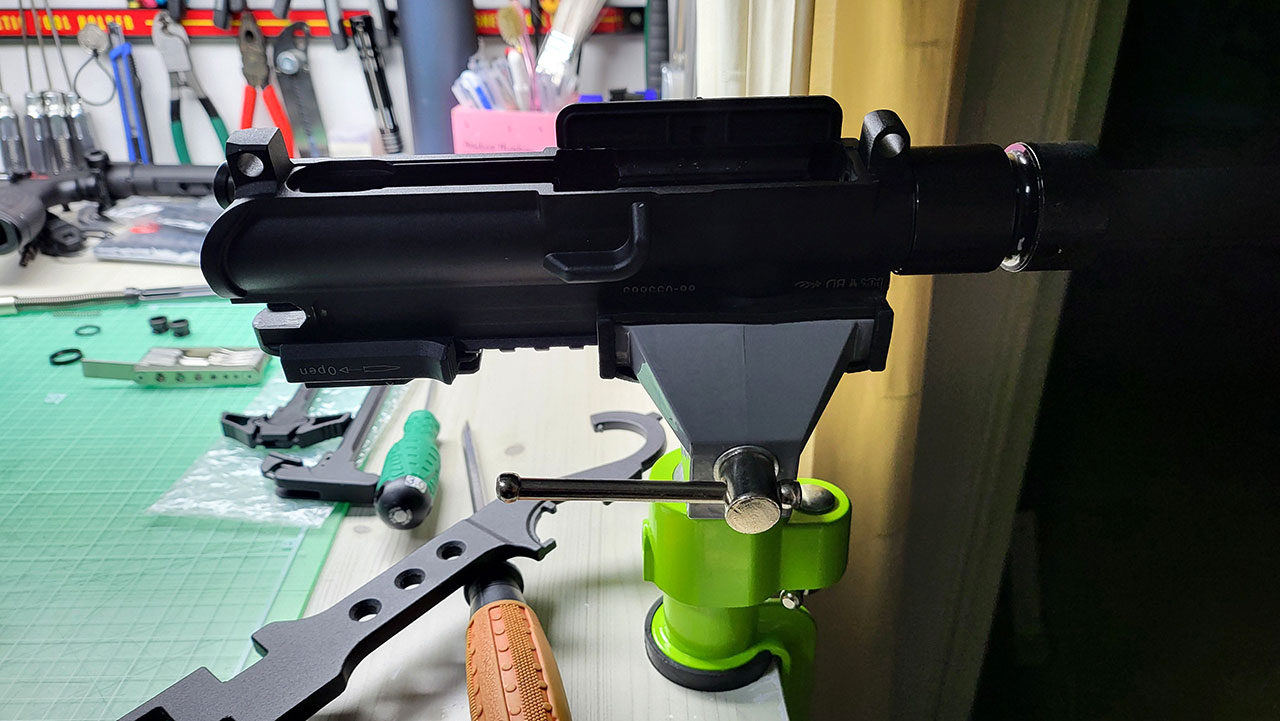

이때는 AR15용 바이스 블록이 도착 전이라 상부리시버를 바로 바이스에 고정했네요 ㅎㅎ
바이스 물리는 부분에 플라스틱으로 되어 있어서 별도 손상을 없었습니다.

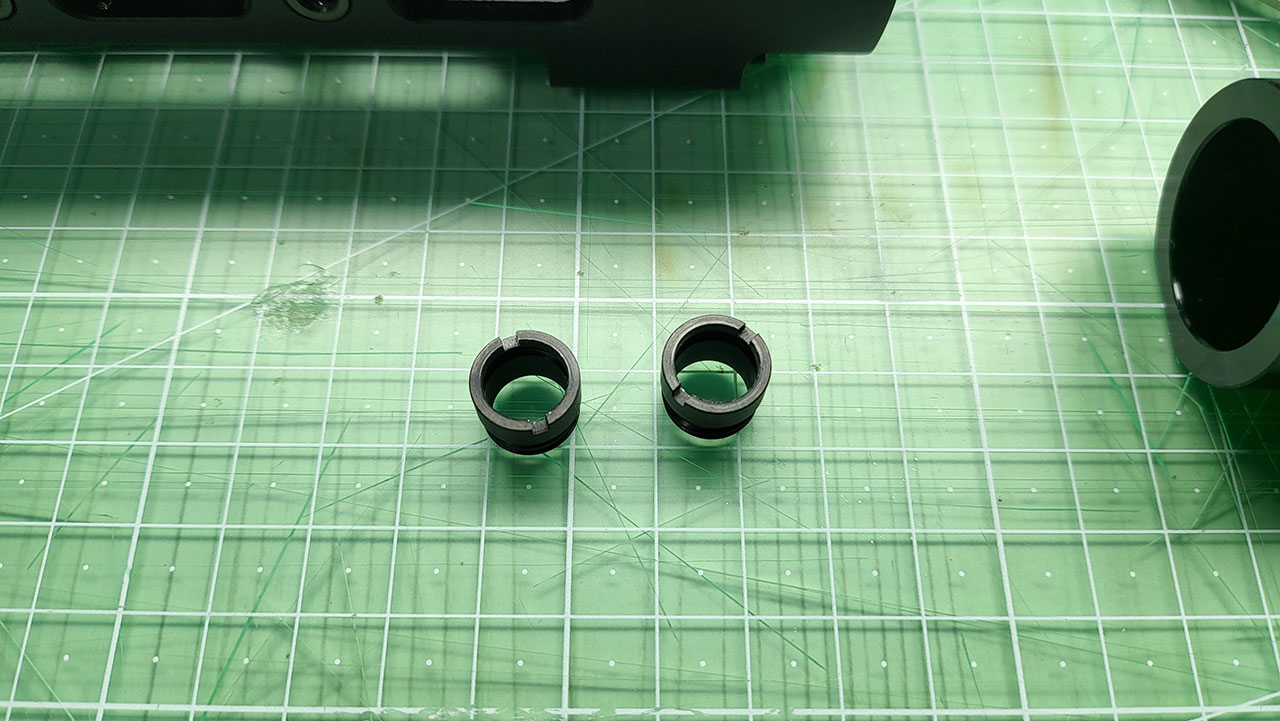

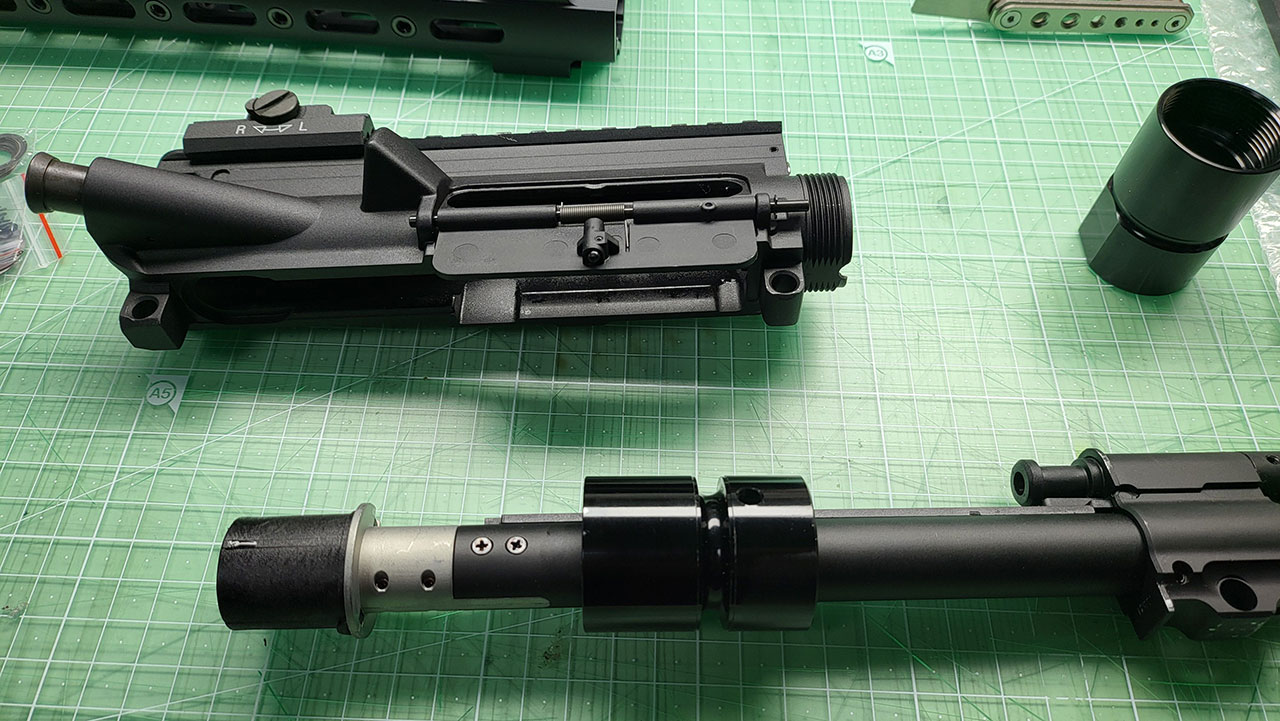

좌측에 보이는 십자(+)볼트 2개를 풀고, 아웃바렐과 이너바렐이 분리 후 배럴너트를 교체하면 됩니다.

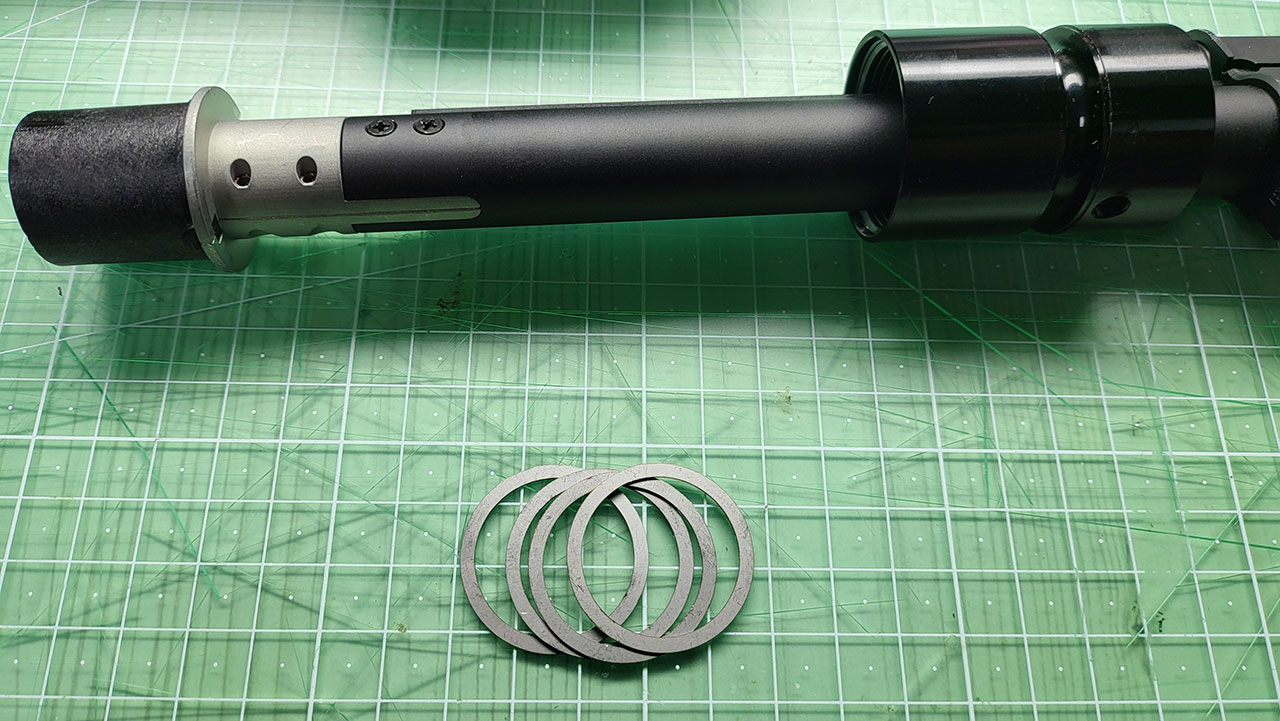

저는 0.5mm 4장을 장착했습니다만, 0.2mm 10장을 장착하셔도 됩니다. 2mm 정도면 유격이 잡히니까요.

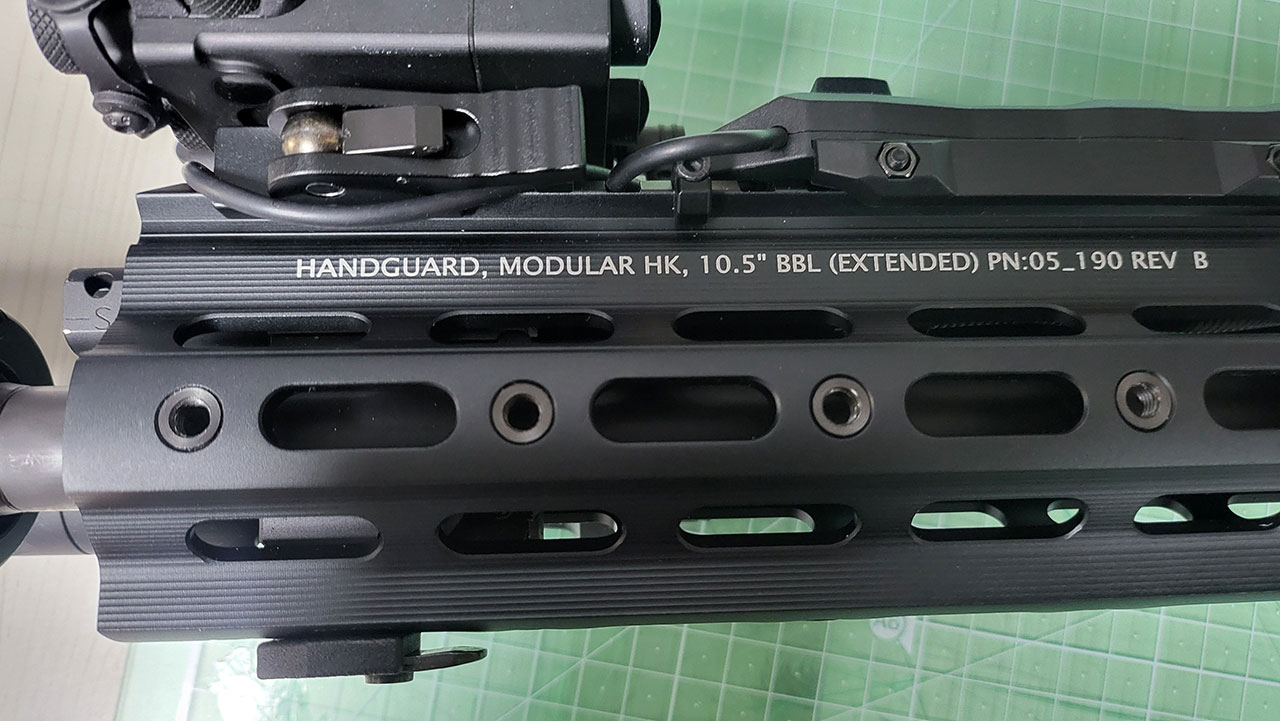

핸드가드 종류에 따라 워셔 개수는 달라질 수 있으니 잠궈보고 유격이 있는지 확인하면 됩니다.

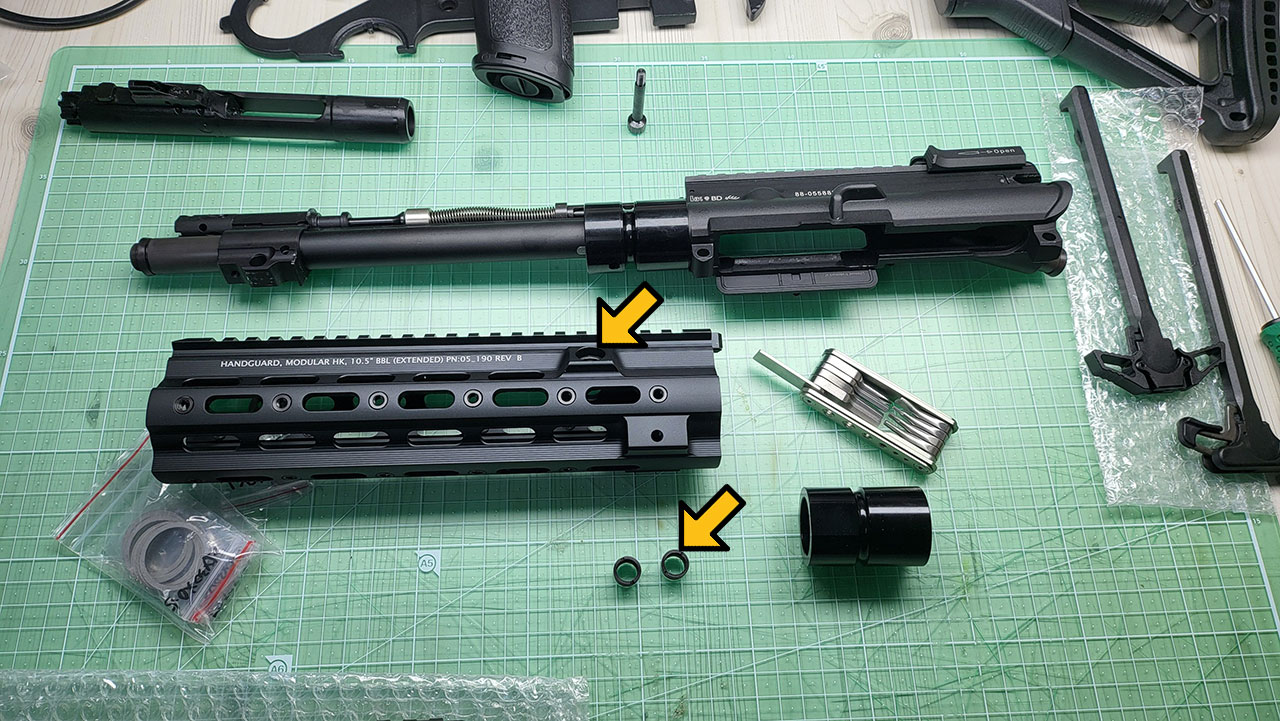

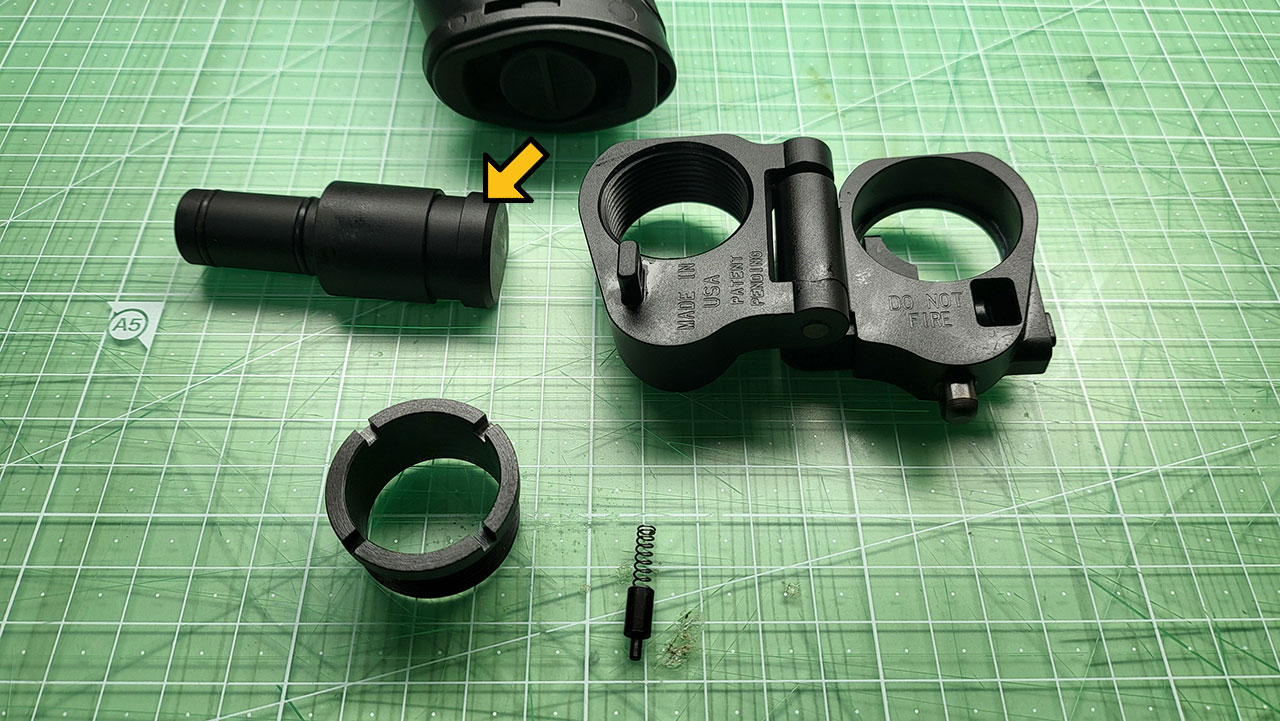

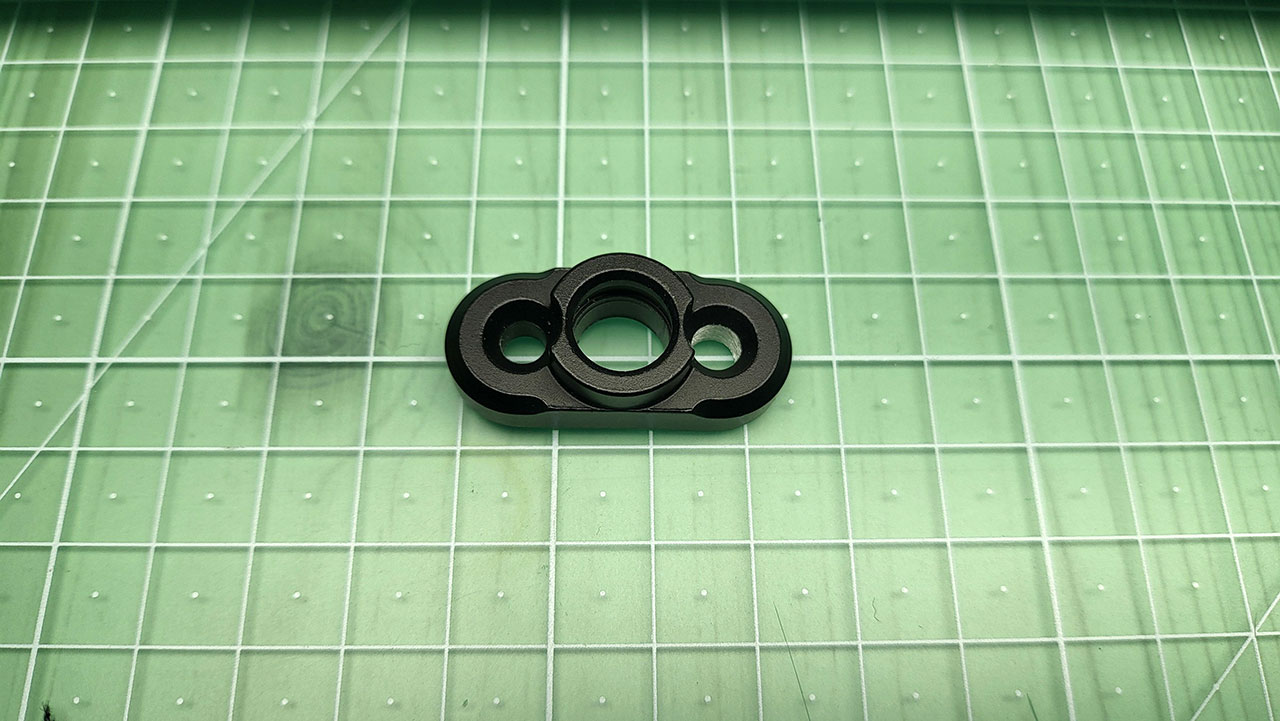

요 녀석은 초기형이라 제 VFC HK416에는 장착이 안되더군요.

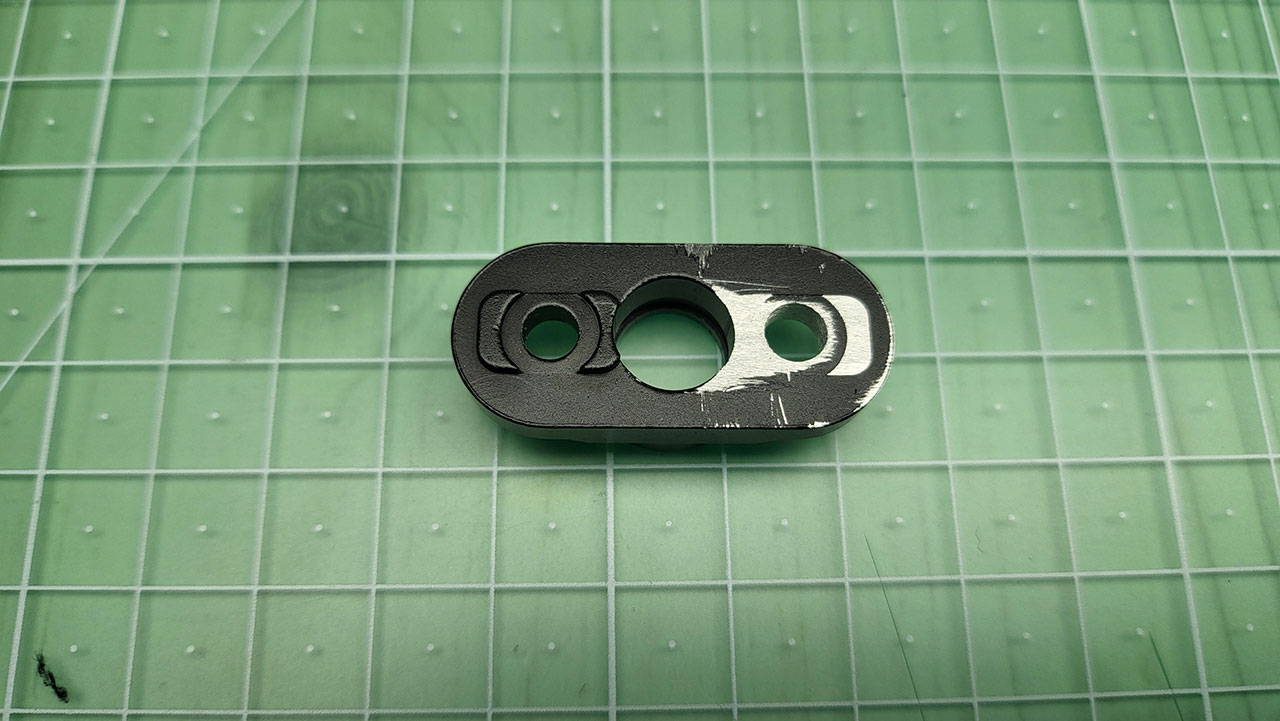

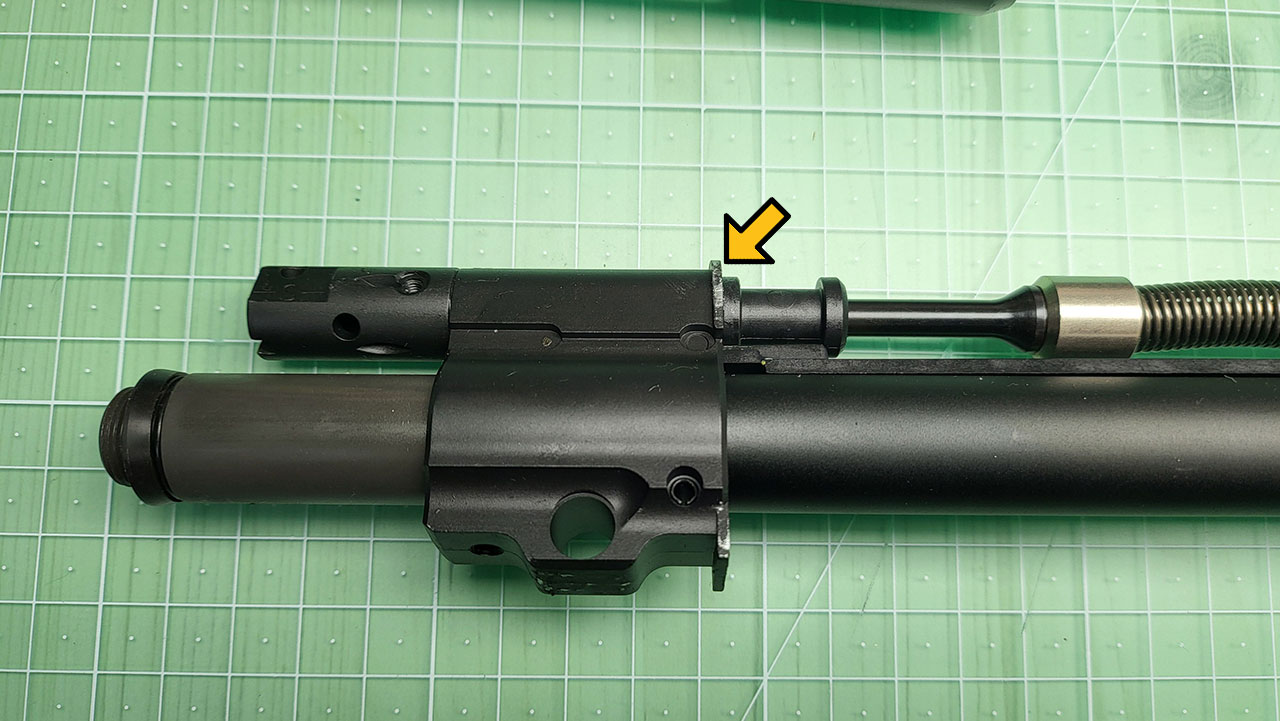

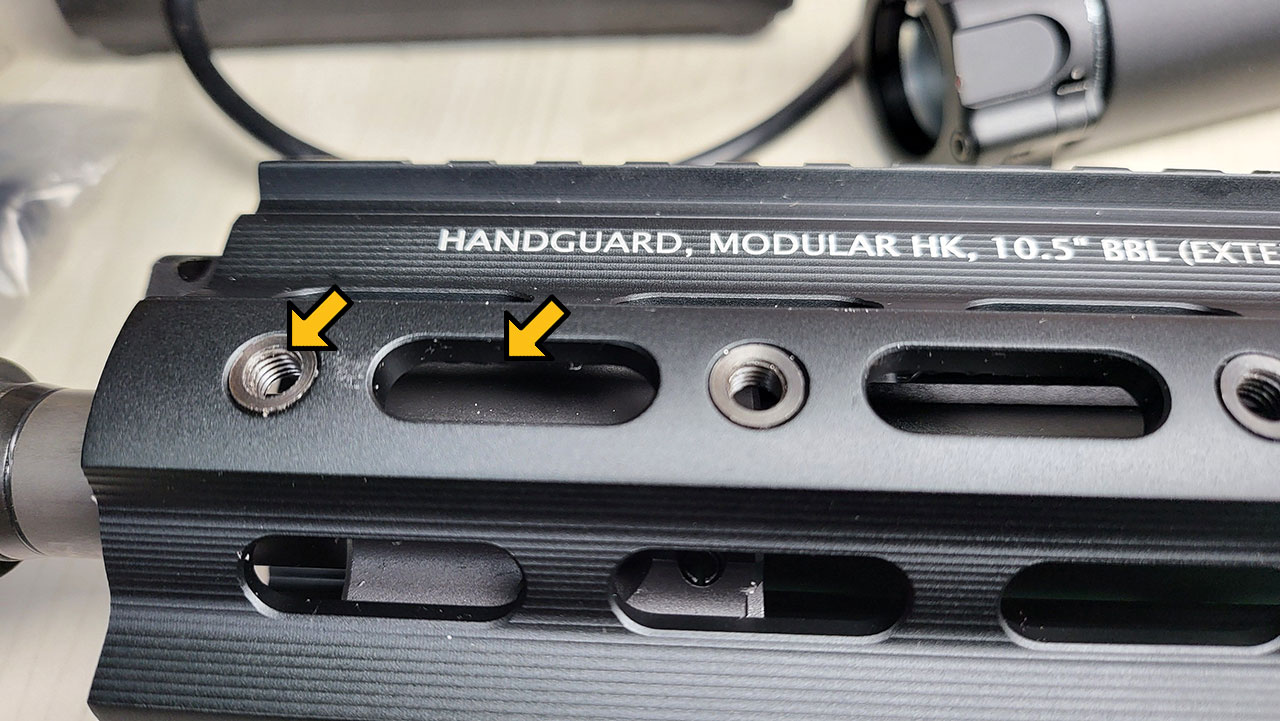

노란색 화살표가 있는 부품이 호환이 되지 않네요~ 나중에 전동건에 달든지 해야겠네요 ㅎㅎ
(이 녀석 때문에 1시간 넘게 분해조립을 반복했네요 ㅋㅋㅋ)

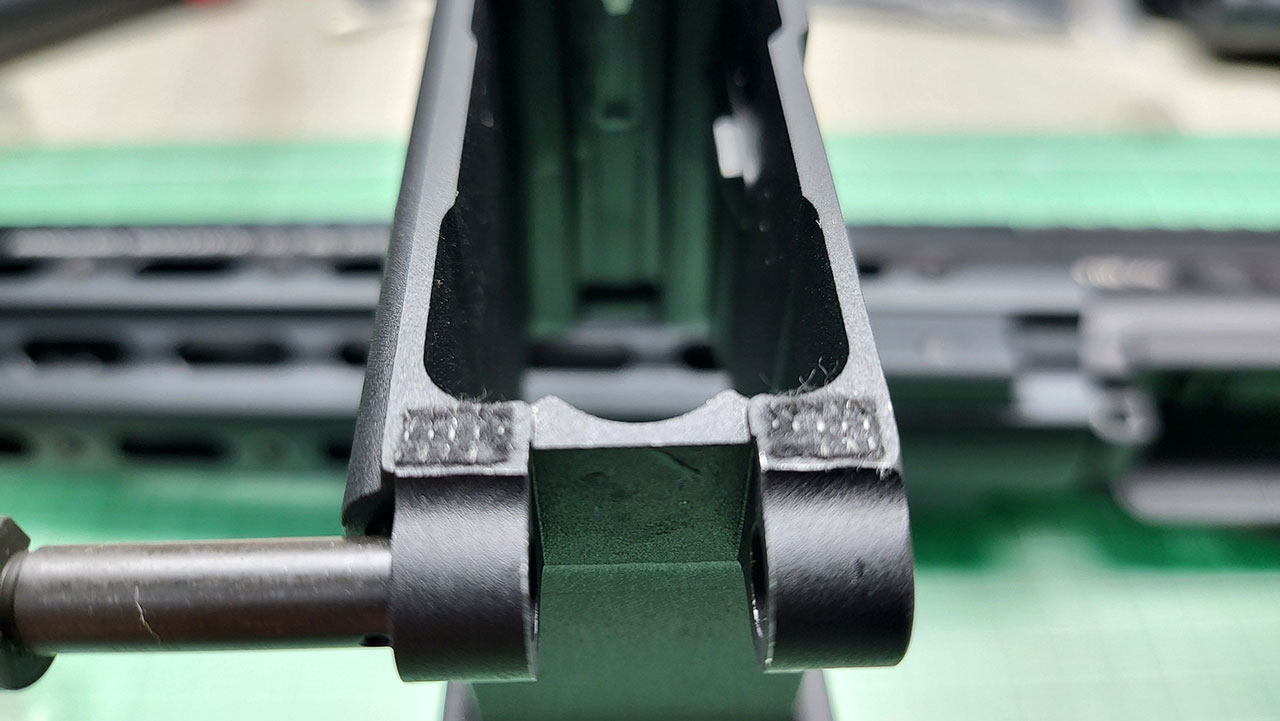

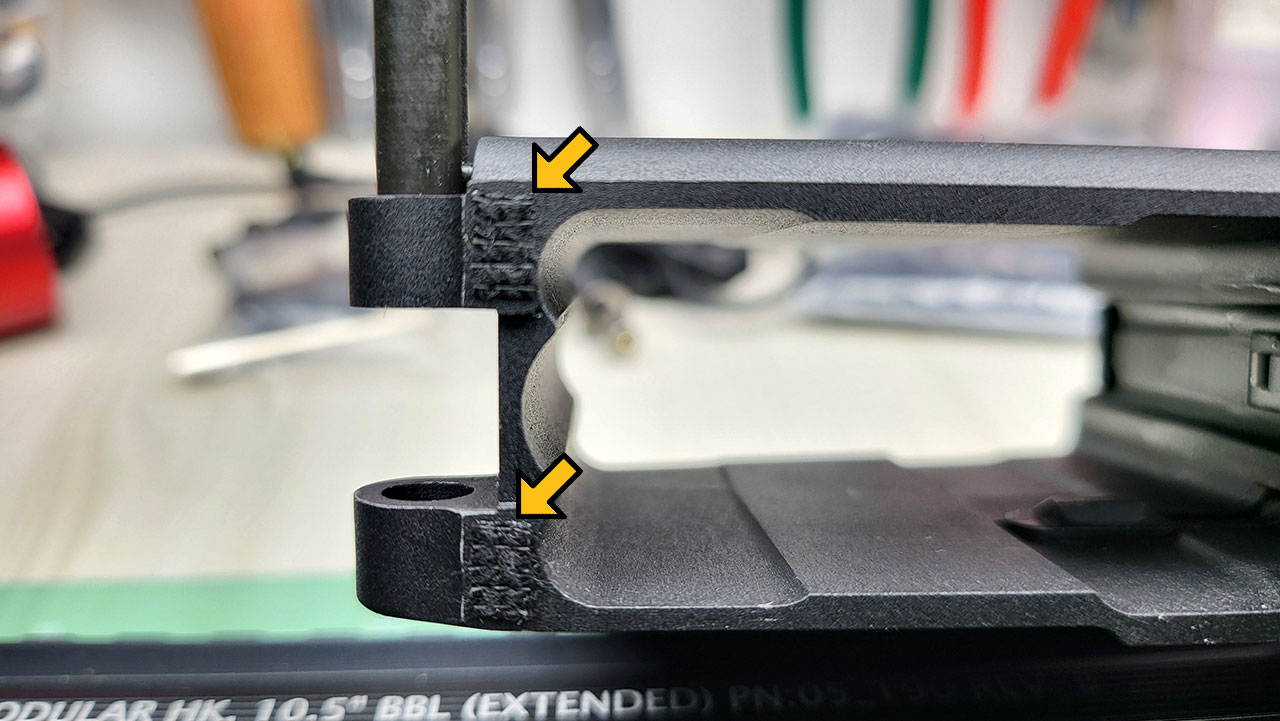

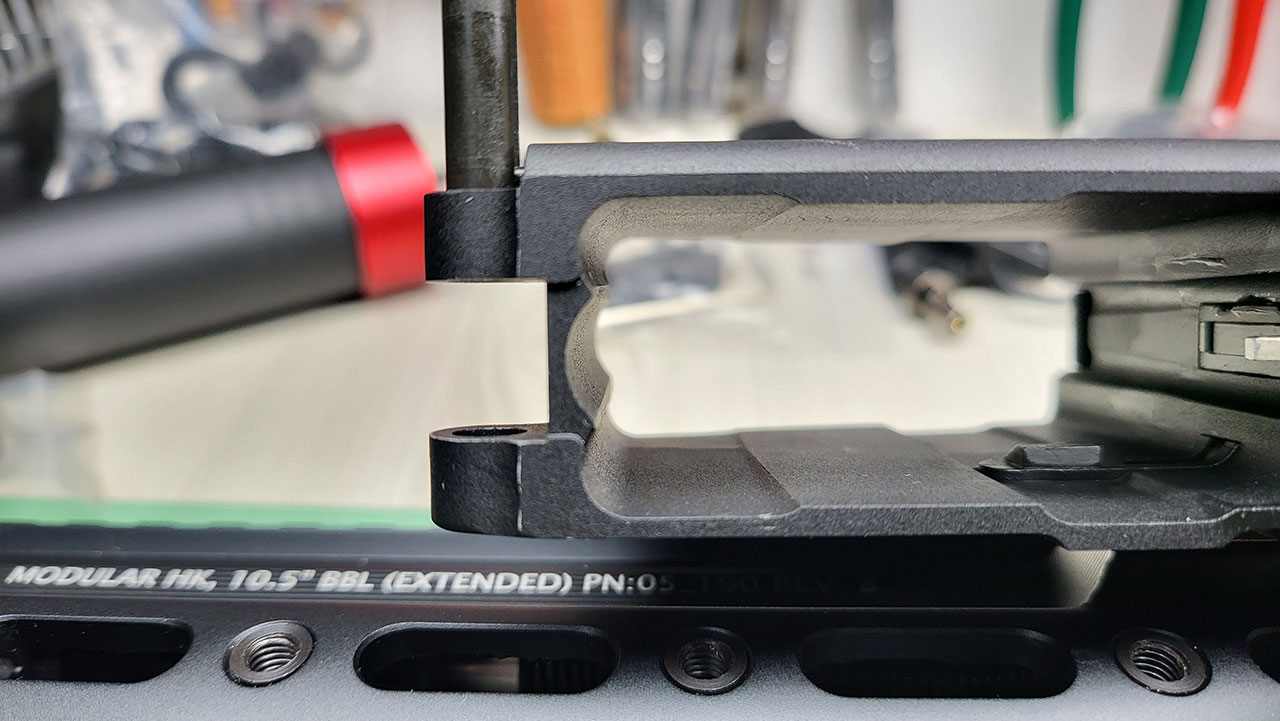

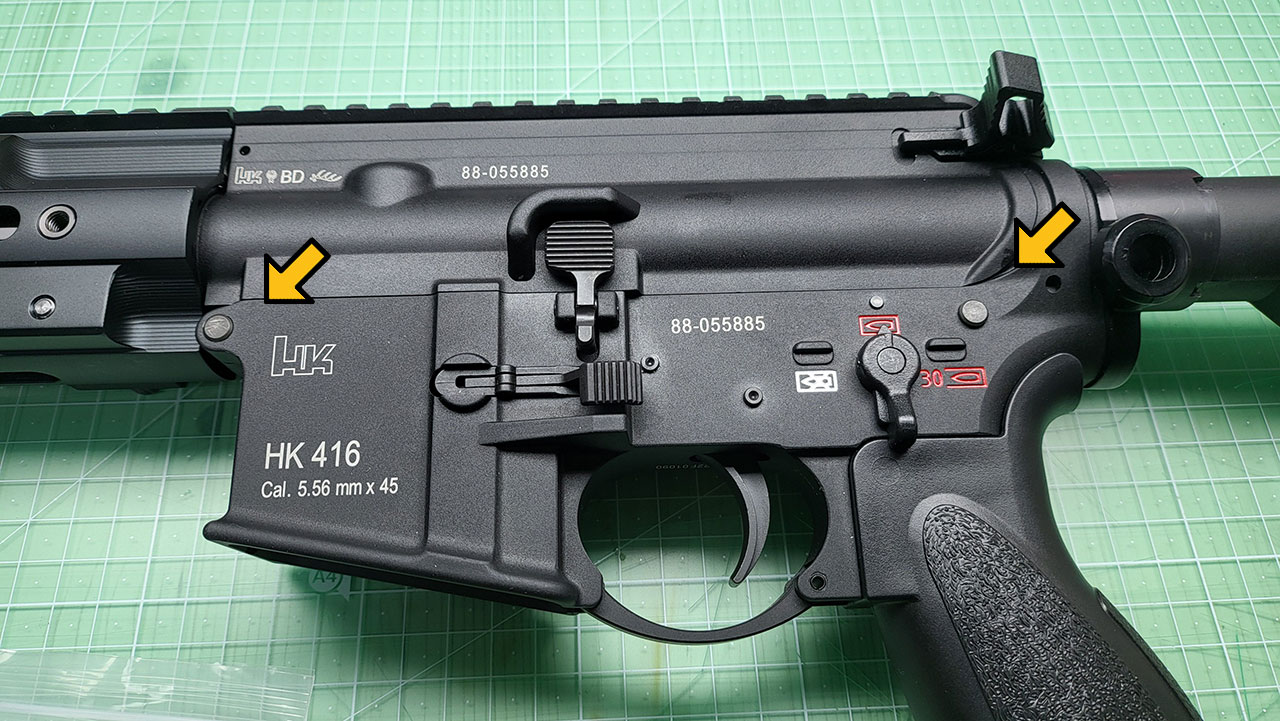

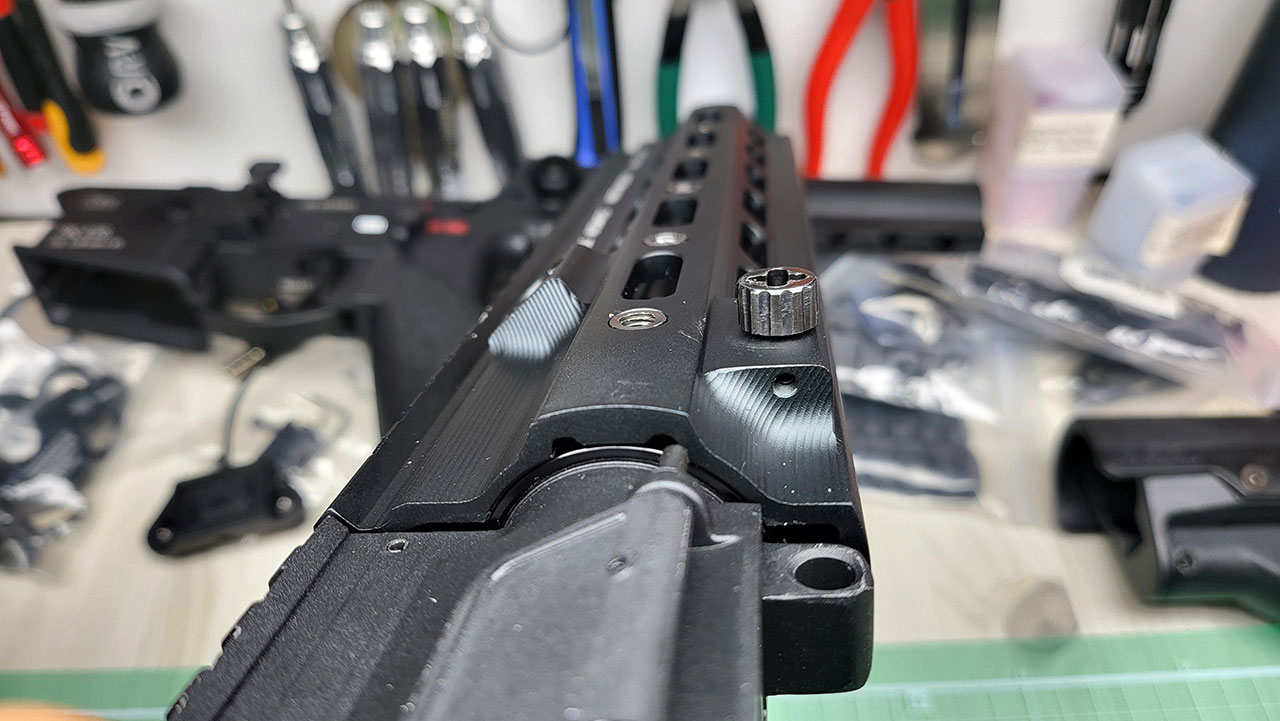

이제 리시버 유격을 잡아보겠습니다. 위 노란색 화살표 부분에서 유격을 잡으면 됩니다.

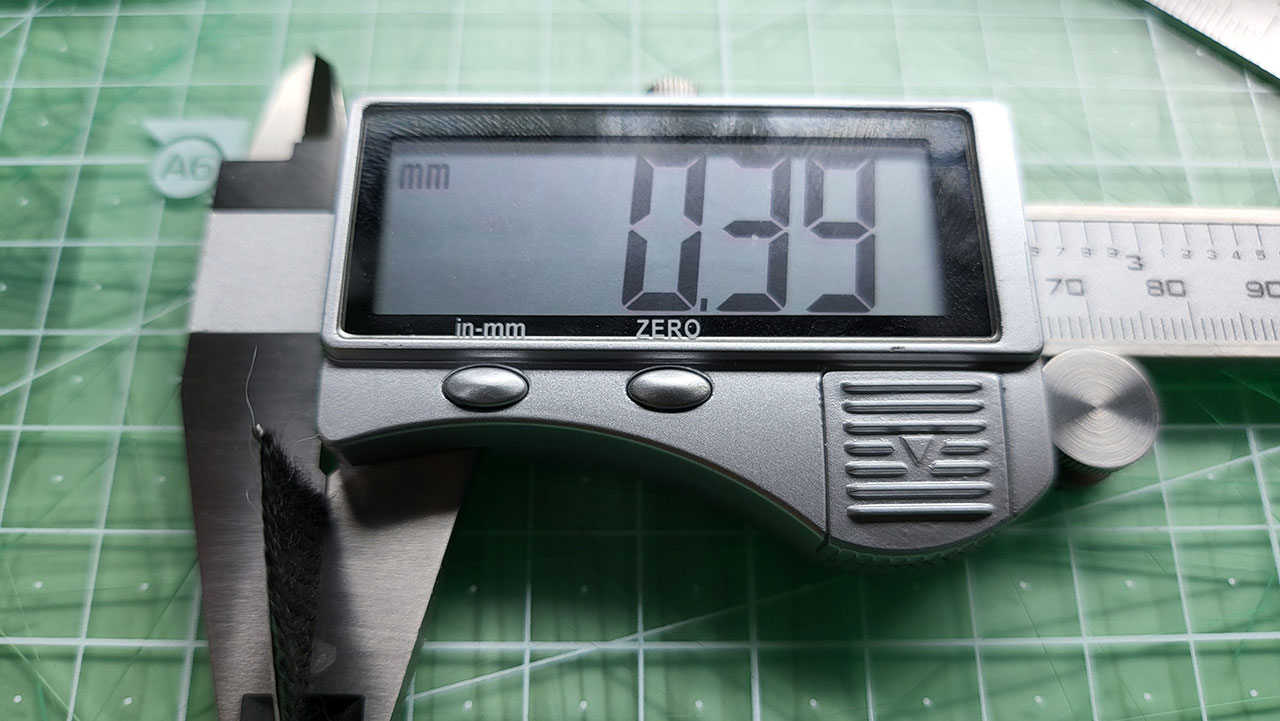

0.39mm인데 0.4mm 이내로 붙여야 할 것 같아요~

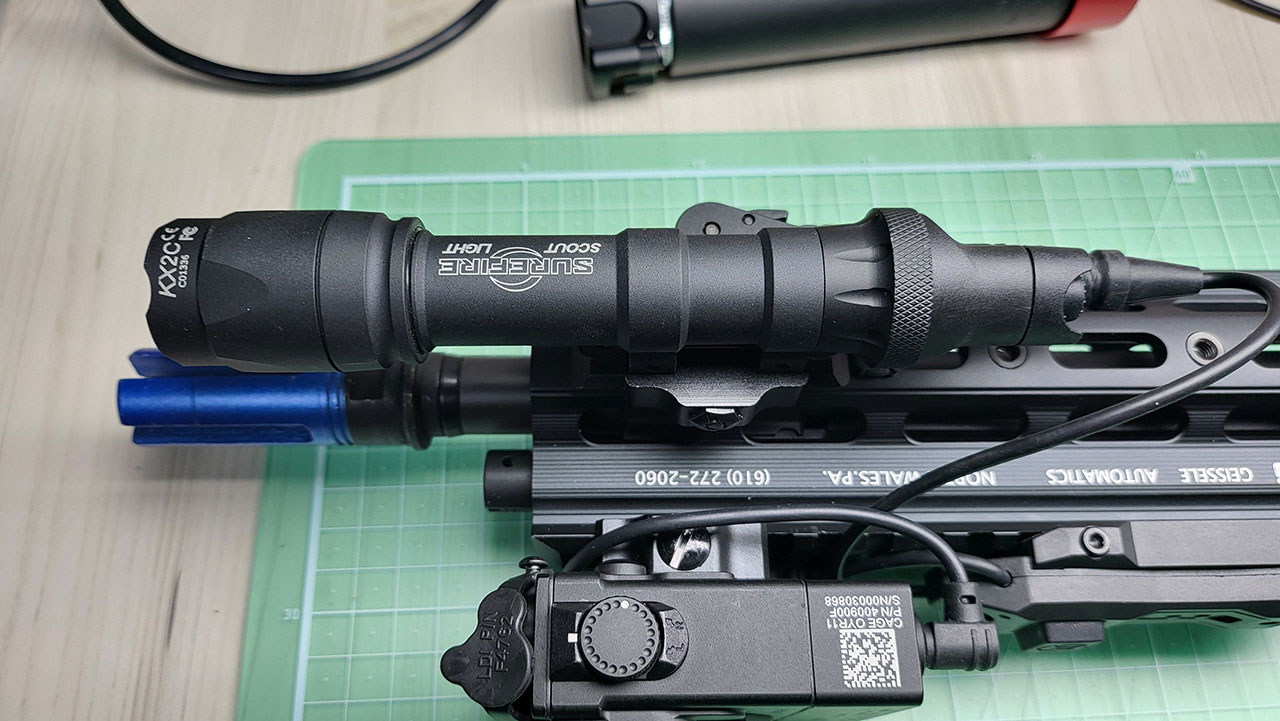

네이버에서 "소두 접시머리 M5로 구입하시면 됩니다. 길이는 10mm~12mm 정도면 됩니다.

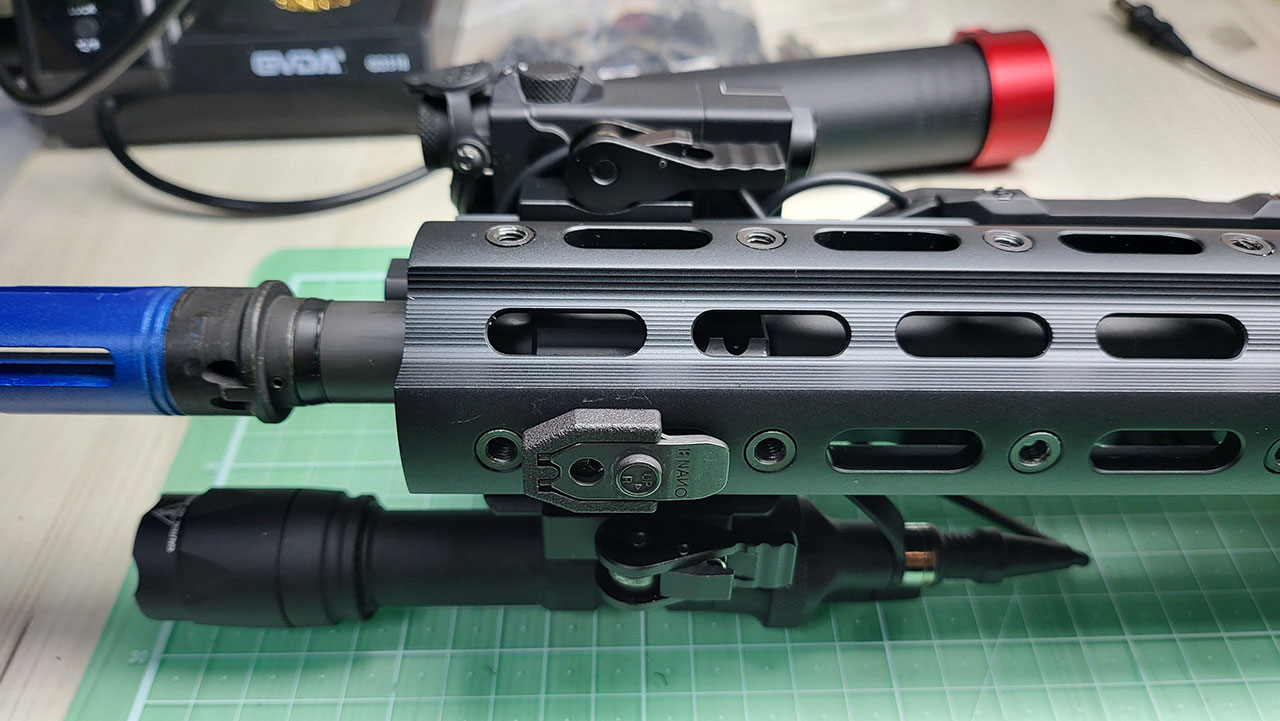

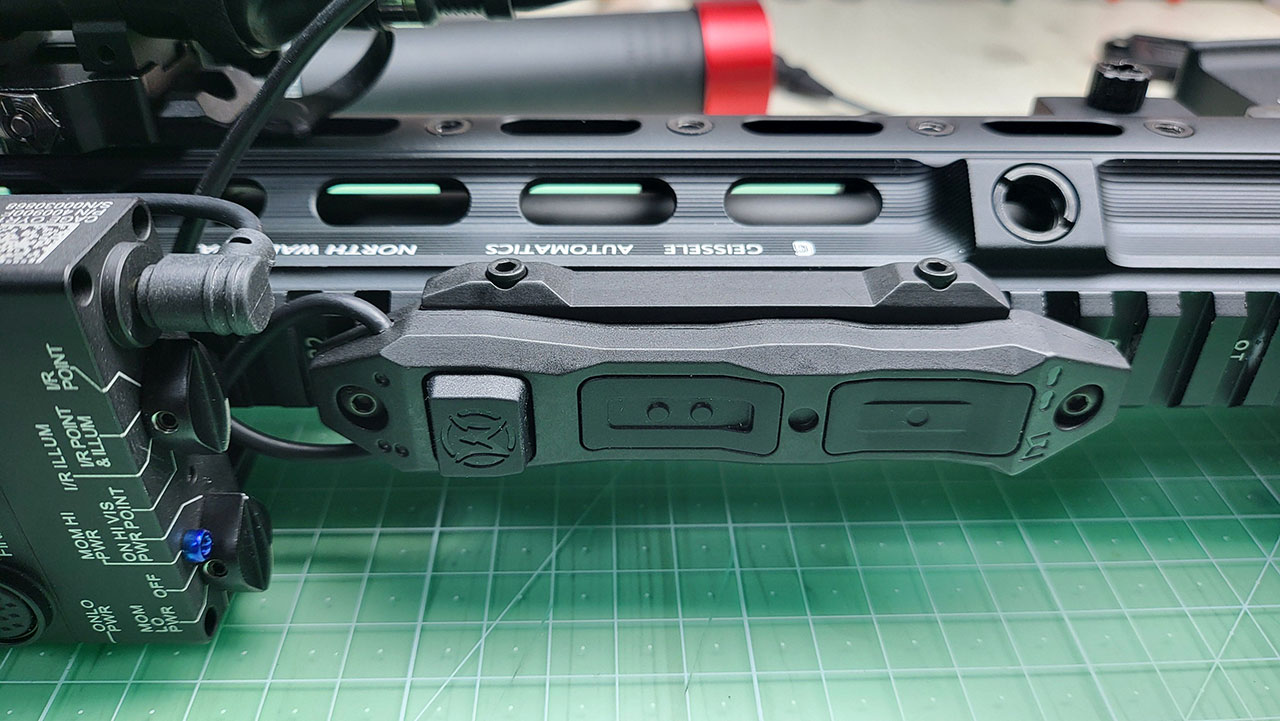

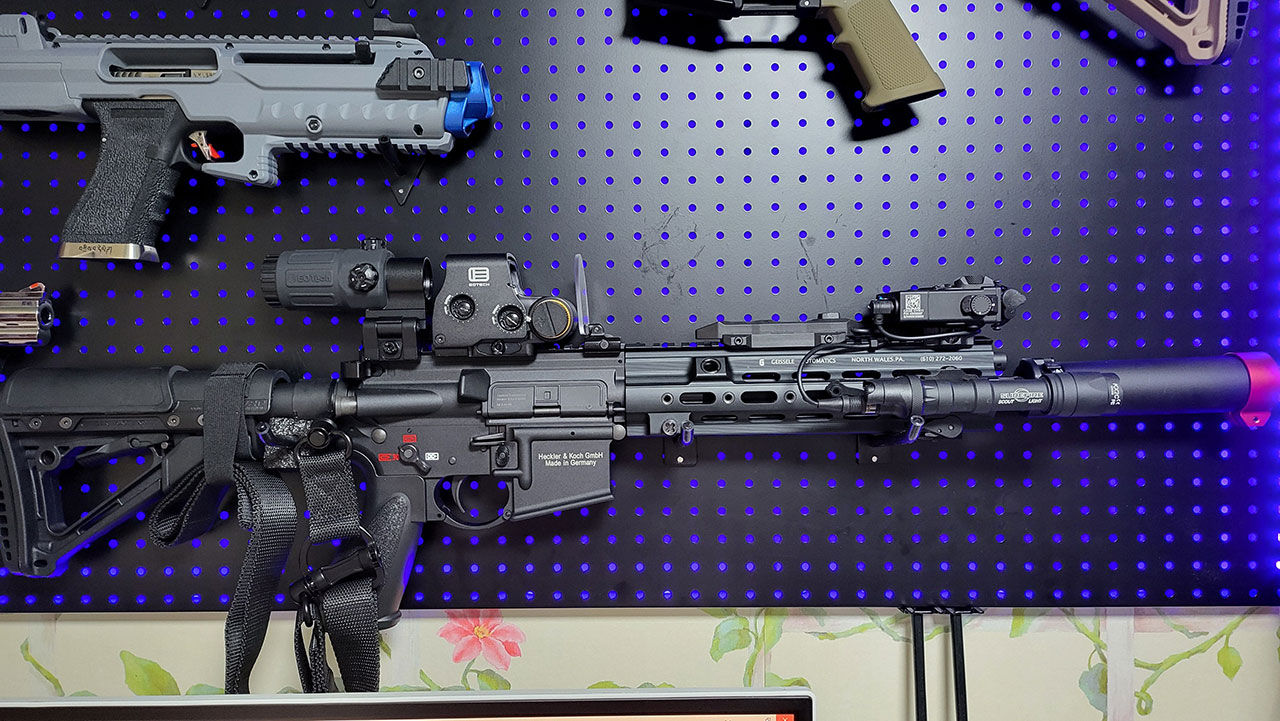

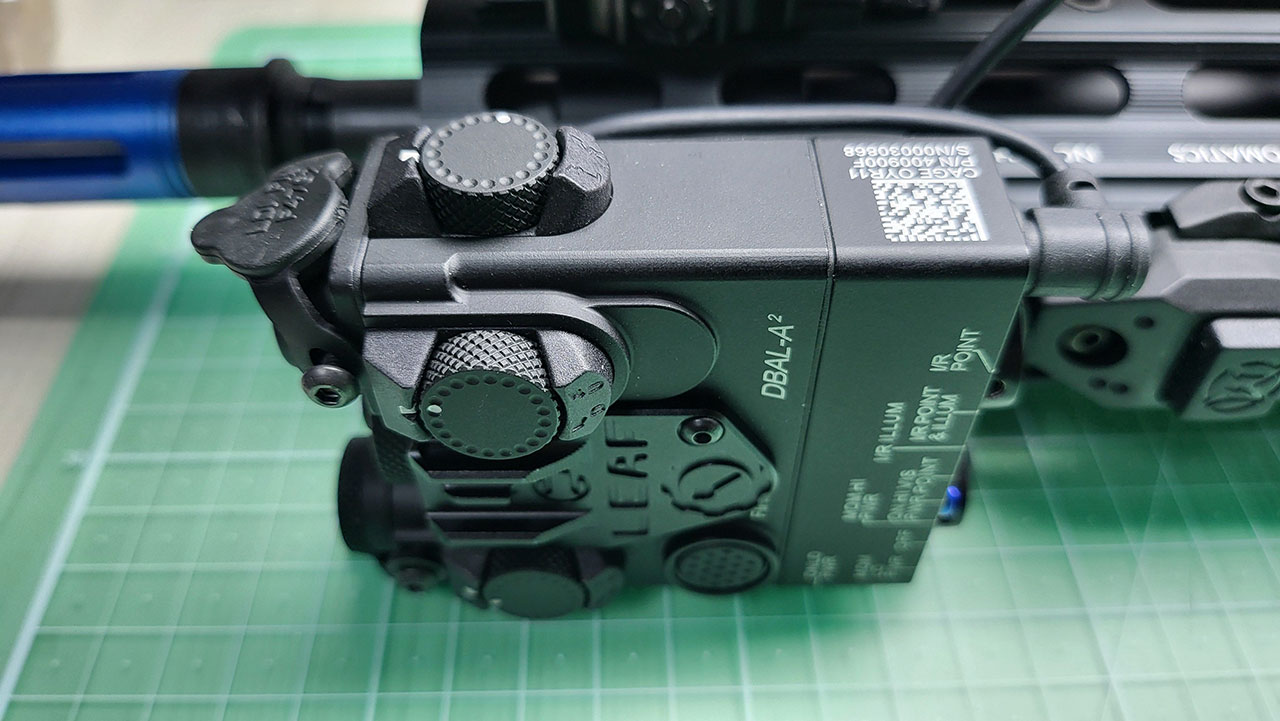

이 사진을 촬영할 당시에는 위쪽에 달았는데, 지금은 좌측으로 내렸습니다. ㅎㅎ
