로지텍 G923 업그레이드(멀티펑션 스위치)

지난 브레이크 페달, 13인치 휠 업그레이드에 이어 로지텍 G923 레이싱 휠의 3번째 업그레이드입니다.
바로 멀티펑션 스위치를 장착해 주었습니다. 깜빡이, 와이퍼 등을 조작할 수 있는 스위치입니다.

운전하시는 분들은 다 아시는 핸들 좌우에 있는 멀티펑션 스위치입니다. ㅎㅎ
알리에서 뿔고양이(Horned Cat)라는 브랜드로 판매하고 있네요.

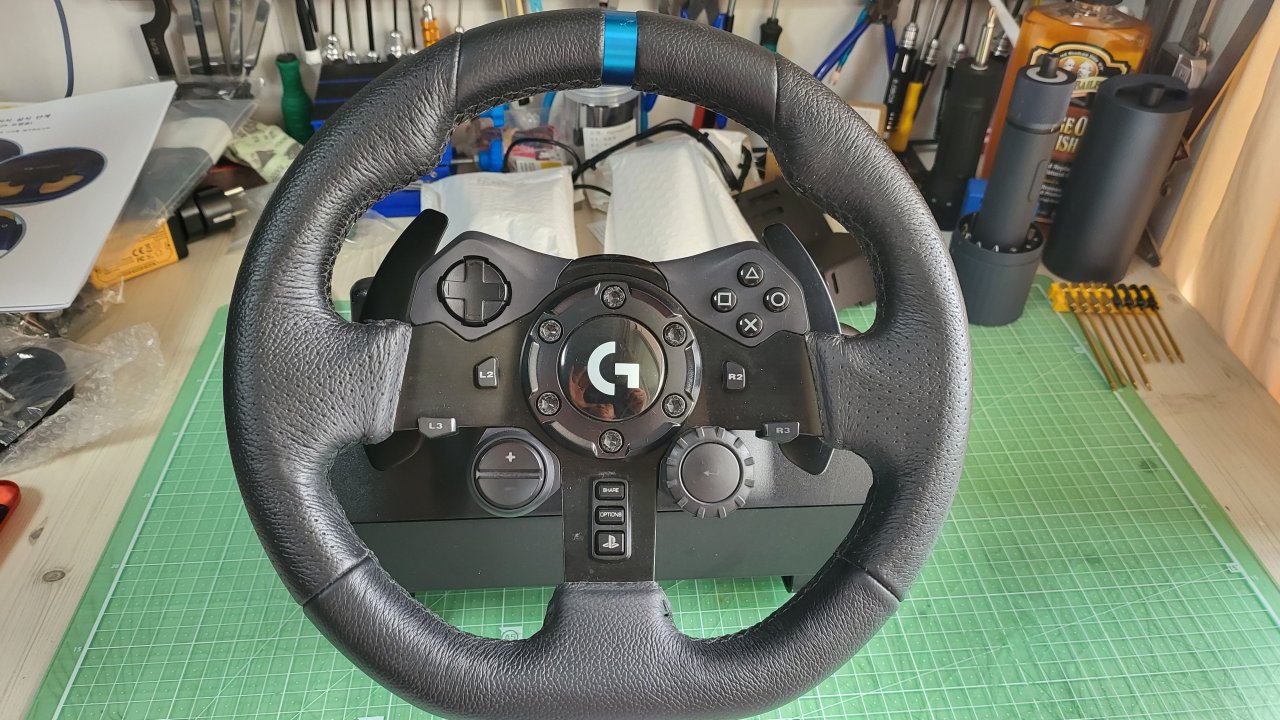

위 사진은 13인치 휠 업그레이드 전에 찍어둔 사진입니다. ㅎ



제품 구성입니다.
방향지시등(전조등 및 안개등) 레버와 와이퍼레버, 고정용 브래킷, 고정볼트, USB케이블로 구성되어 있습니다.
별도 매뉴얼은 없고, 판매자 페이지를 보면서 조립했는데 보기보다 어렵지 않습니다. ㅎㅎ



분해를 위해 휠 베이스를 뒤집어서 상단 고정볼트 4개를 풀어줍니다.



하단 고정볼트 2개도 풀어줍니다.



요렇게 놓고 작업하니까 편하네요.

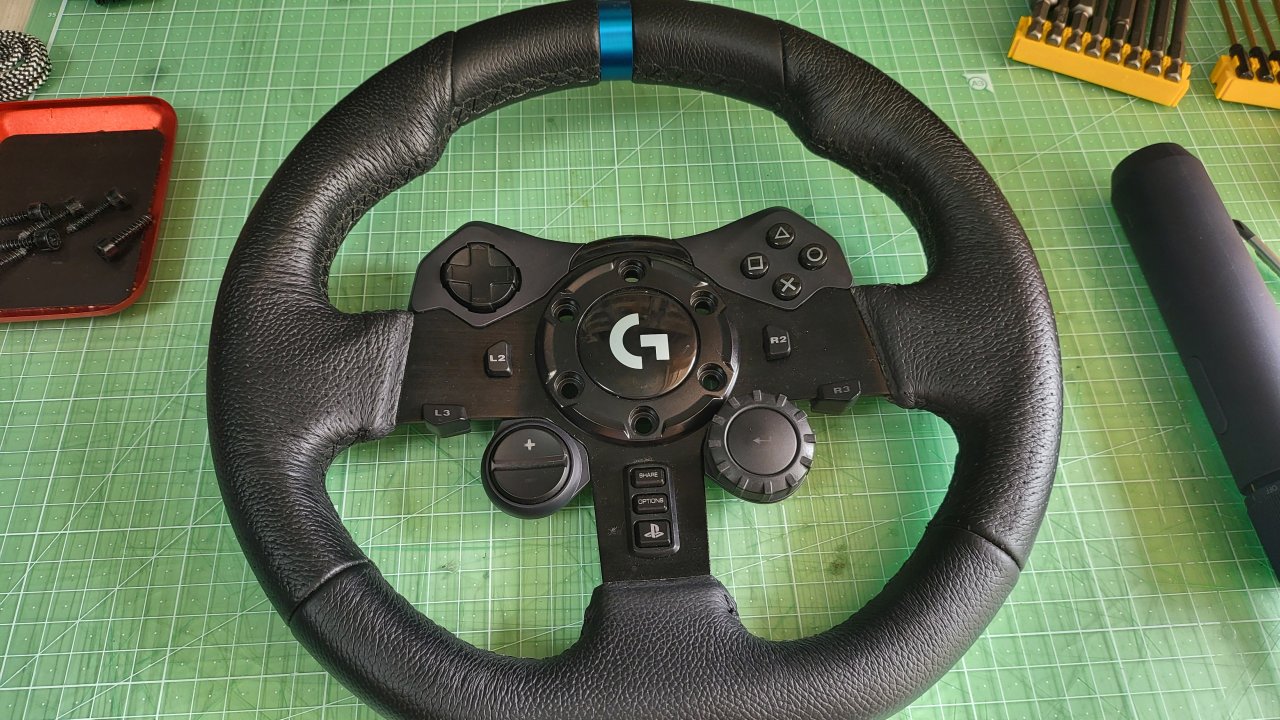

휠 탈거 (이 사진도 13인치 휠 장착 전에 찍어둔 사진이네요 ㅎ)

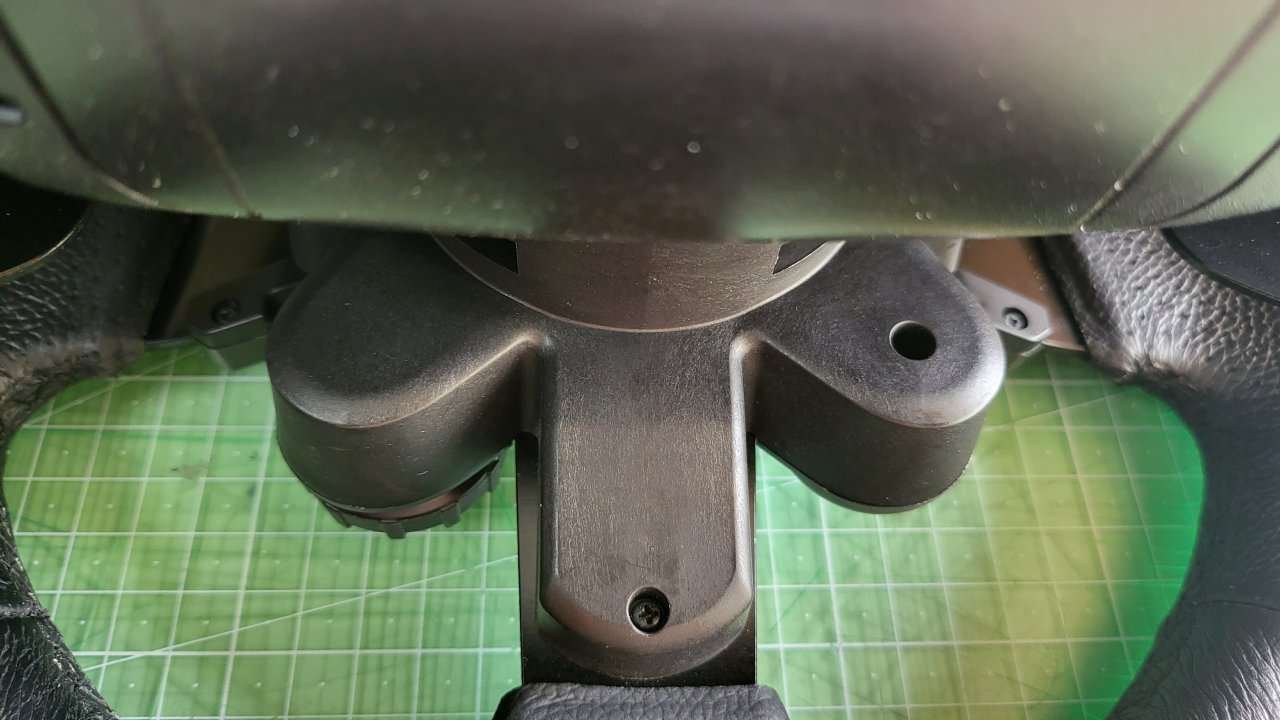

베이스에서 컨트롤러 하부 커버를 분리하기 위해 볼트 3개를 분리합니다.

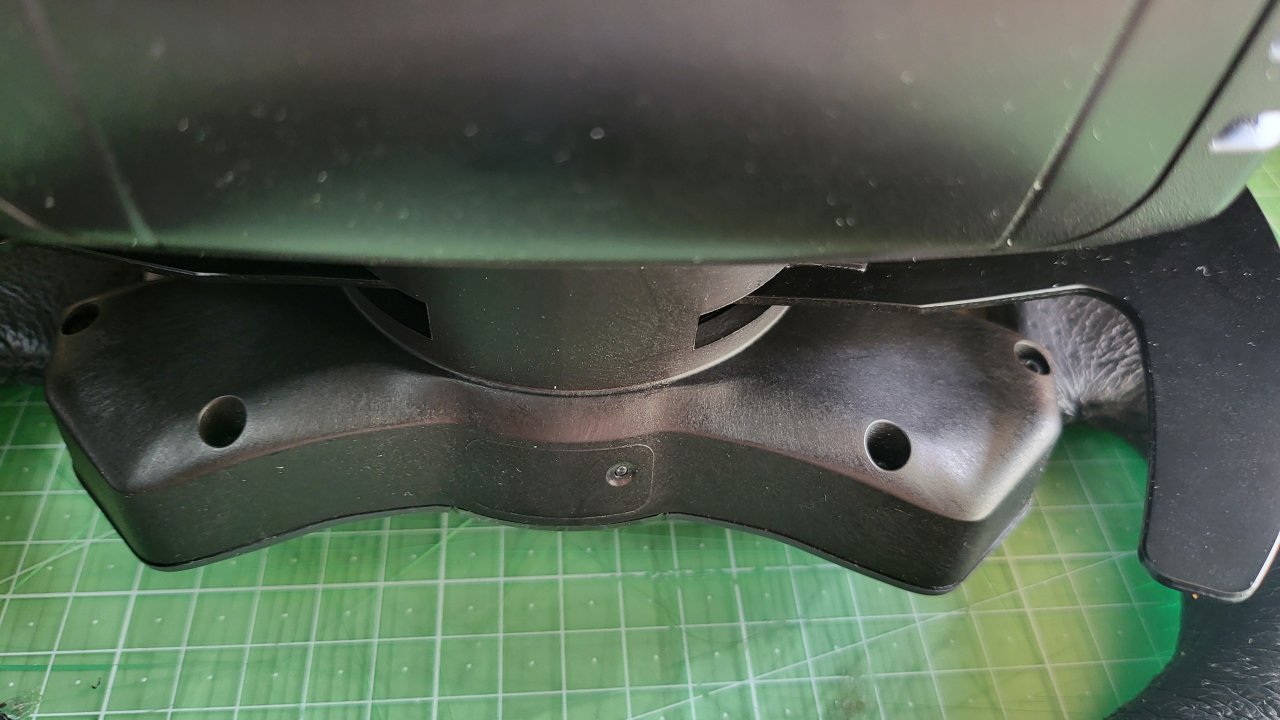

역삼각형 모양으로 볼트 3개를 제거하면 하단 커버가 분리됩니다.

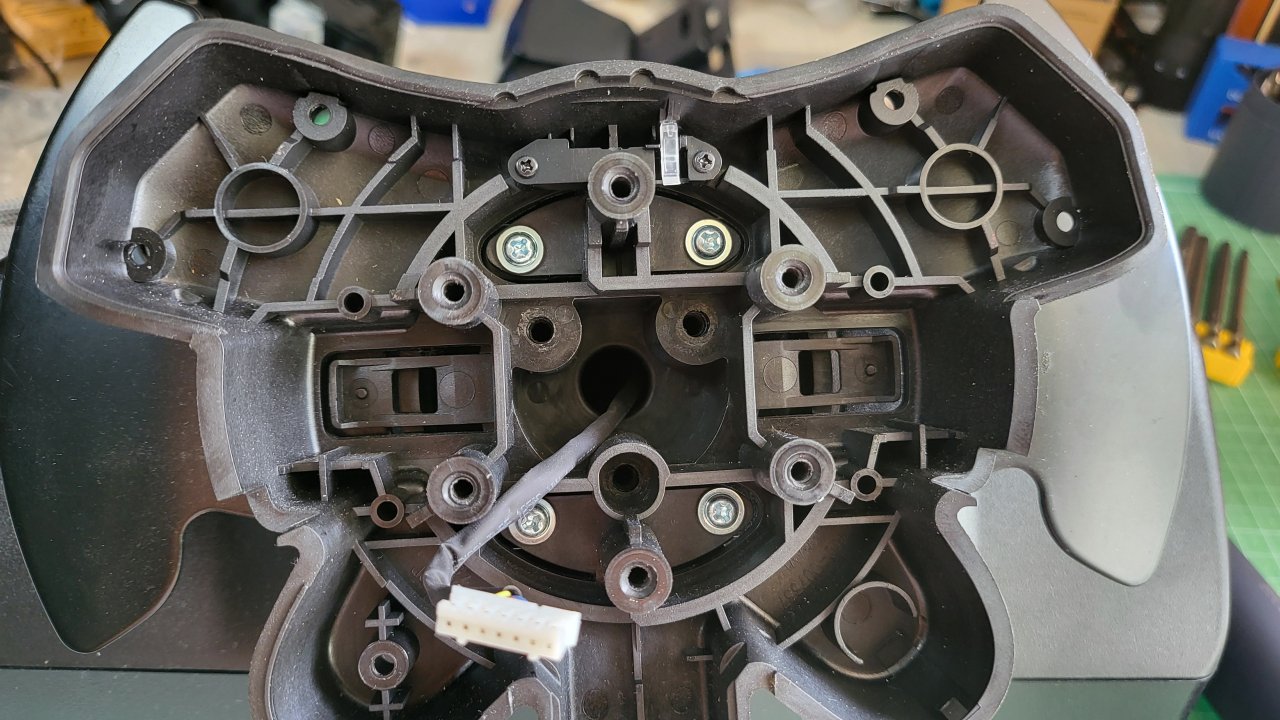

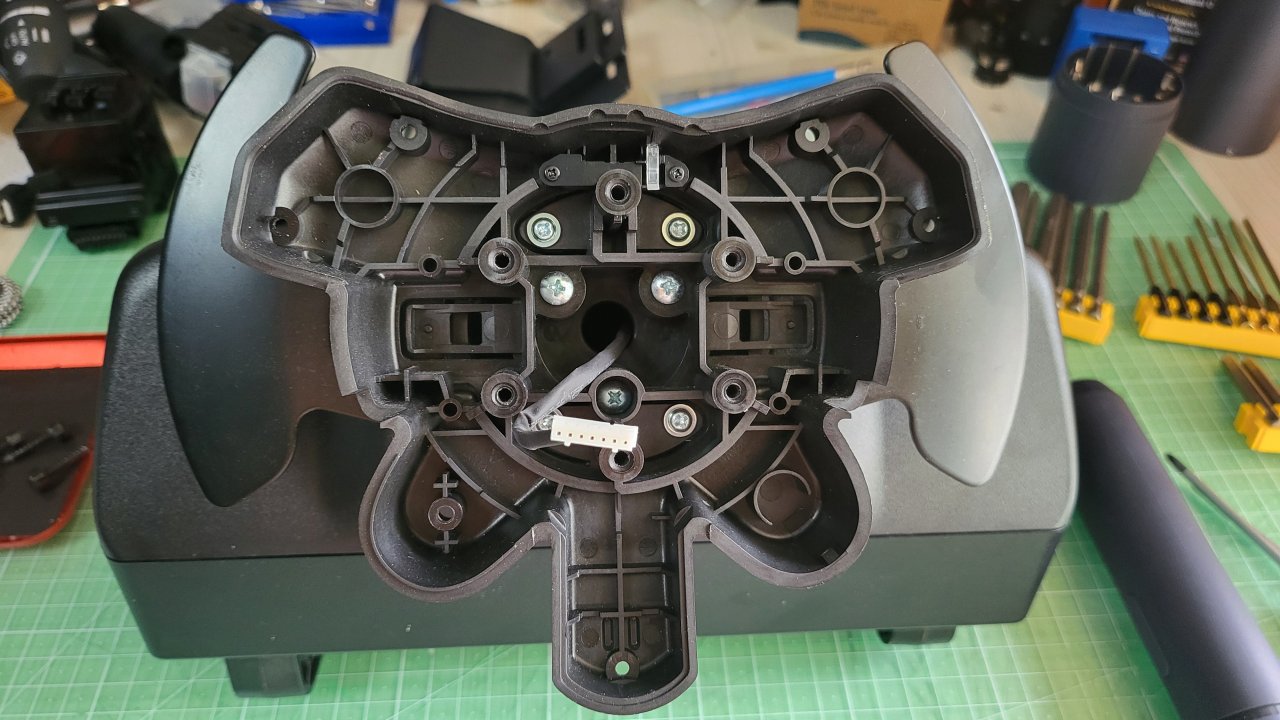

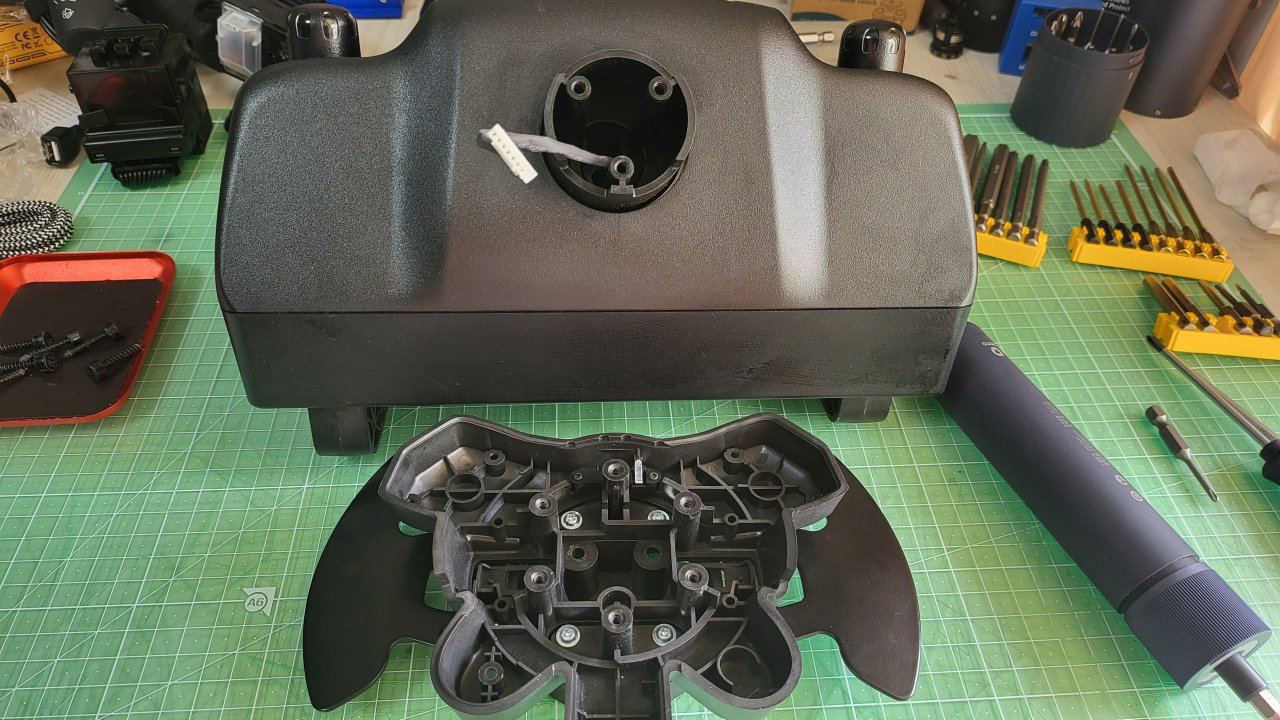

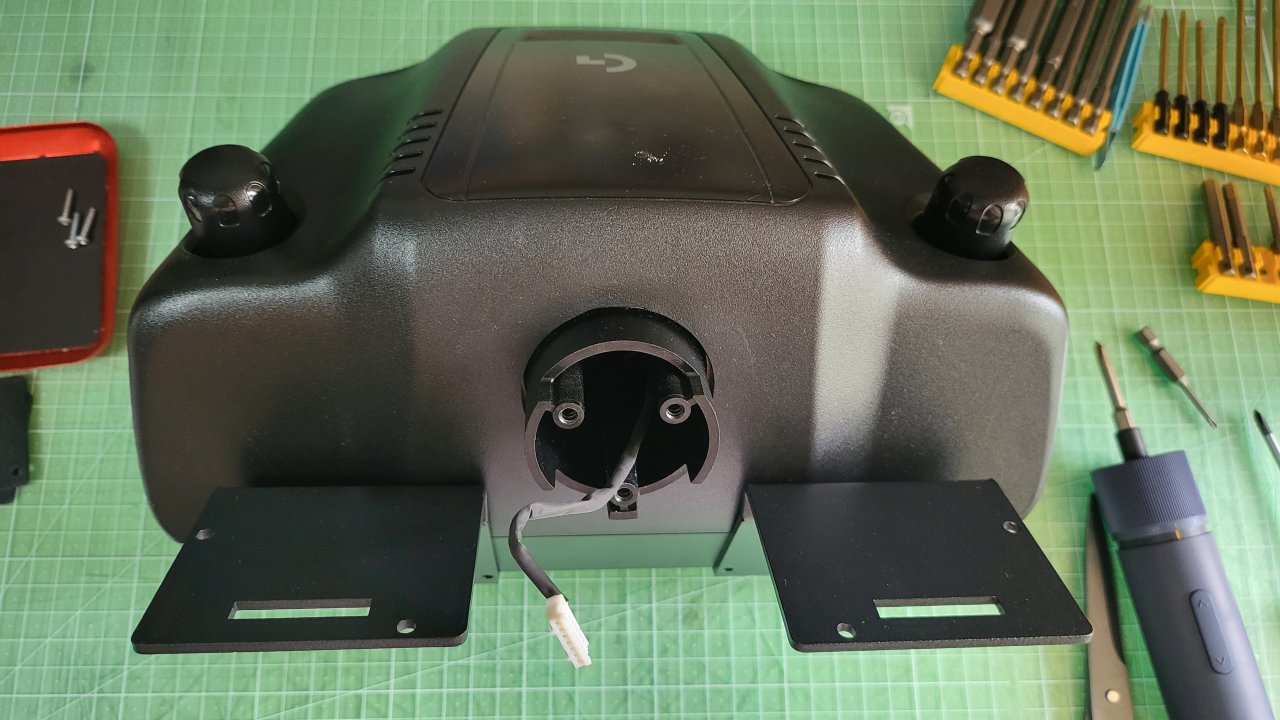

이런 모양이 됩니다.
여기까지는 분해하면 되며, 모터가 들어있는 베이스까지는 분해할 필요가 없습니다.

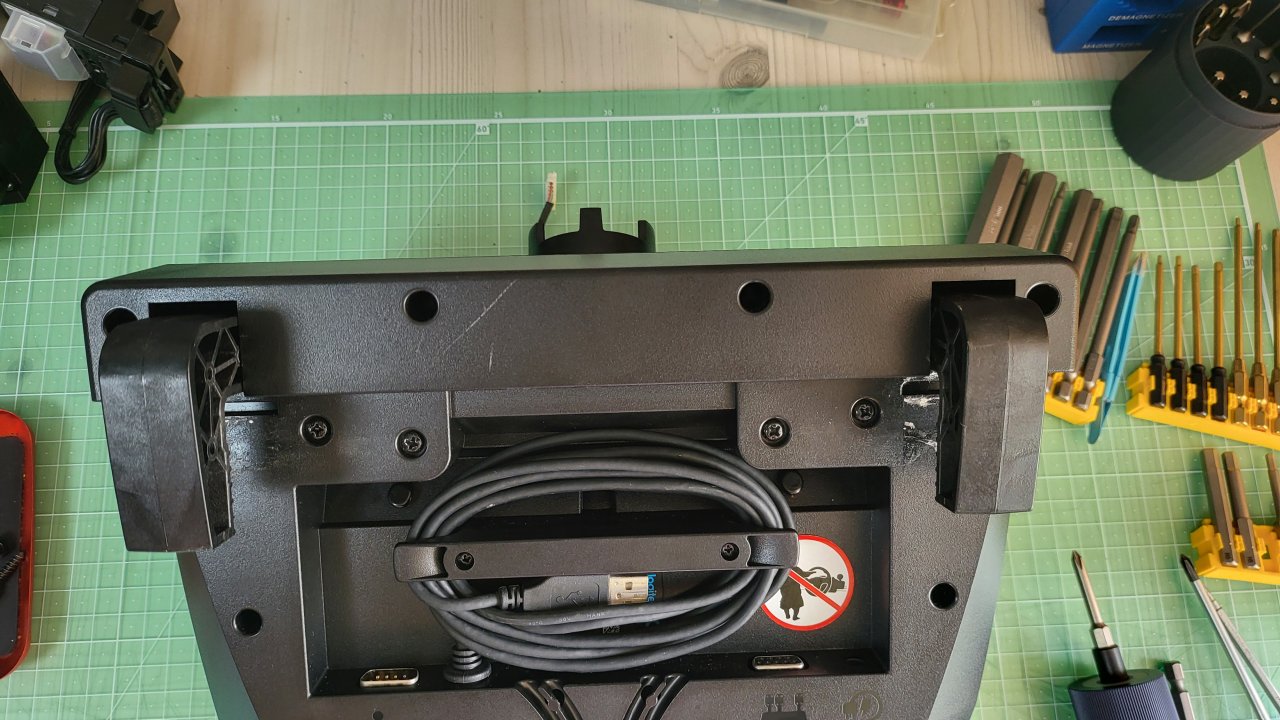

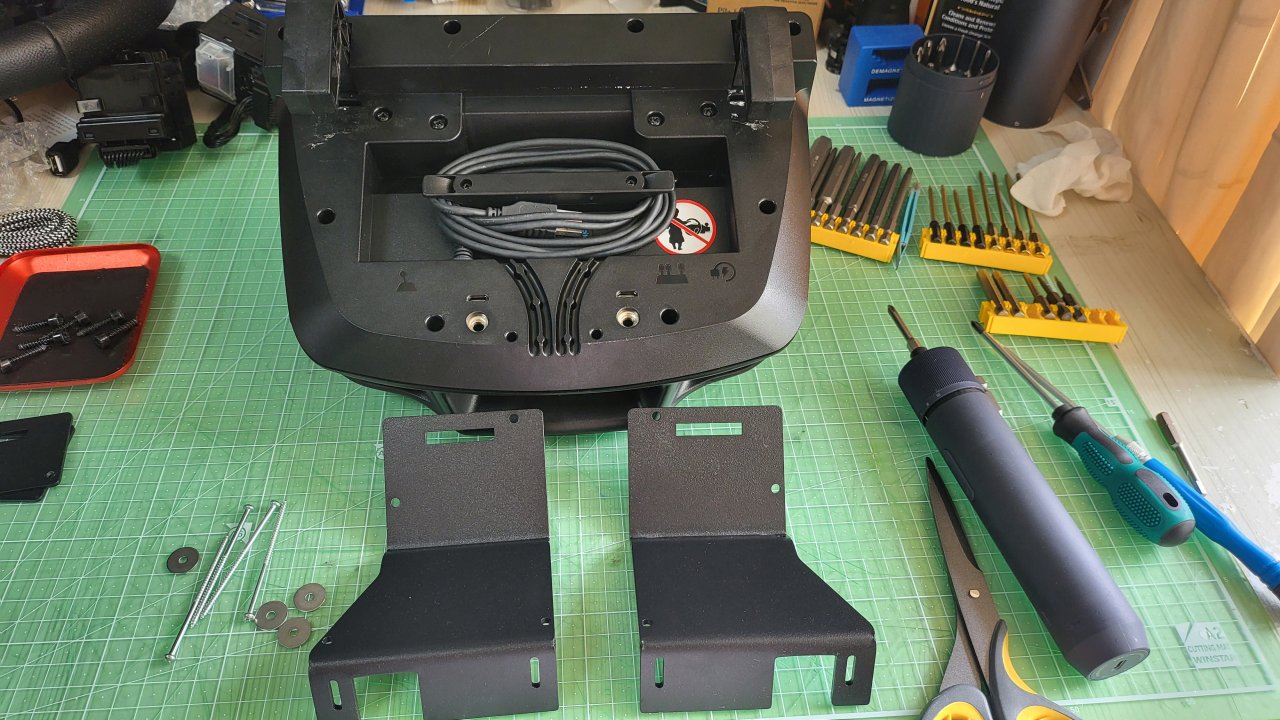

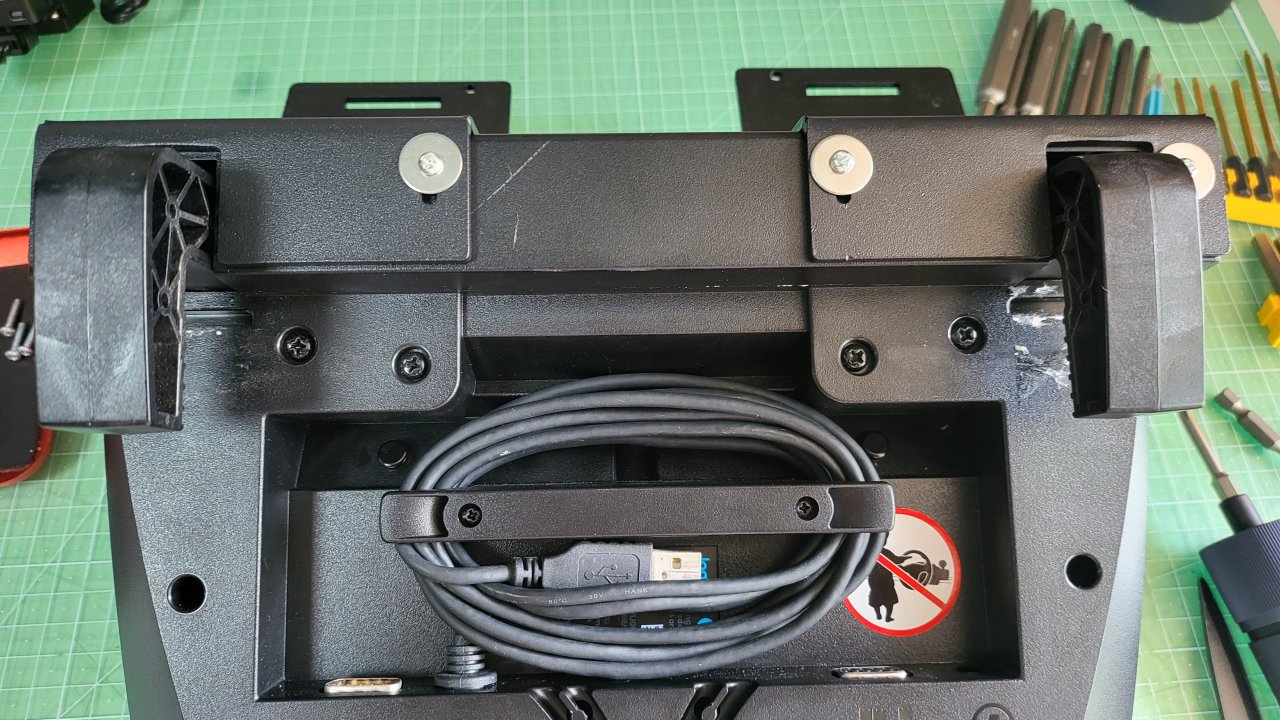

베이스 바닥면에 브래킷을 고정합니다.



위 사진에서 상단 4개의 볼트를 제거합니다.



금속 브래킷의 위치를 잡아주고 멀티펑션스위치에 포함된 긴 볼트 4개를 워셔 포함해서 고정해 줍니다.



아주 튼튼하게 고정이 되네요.

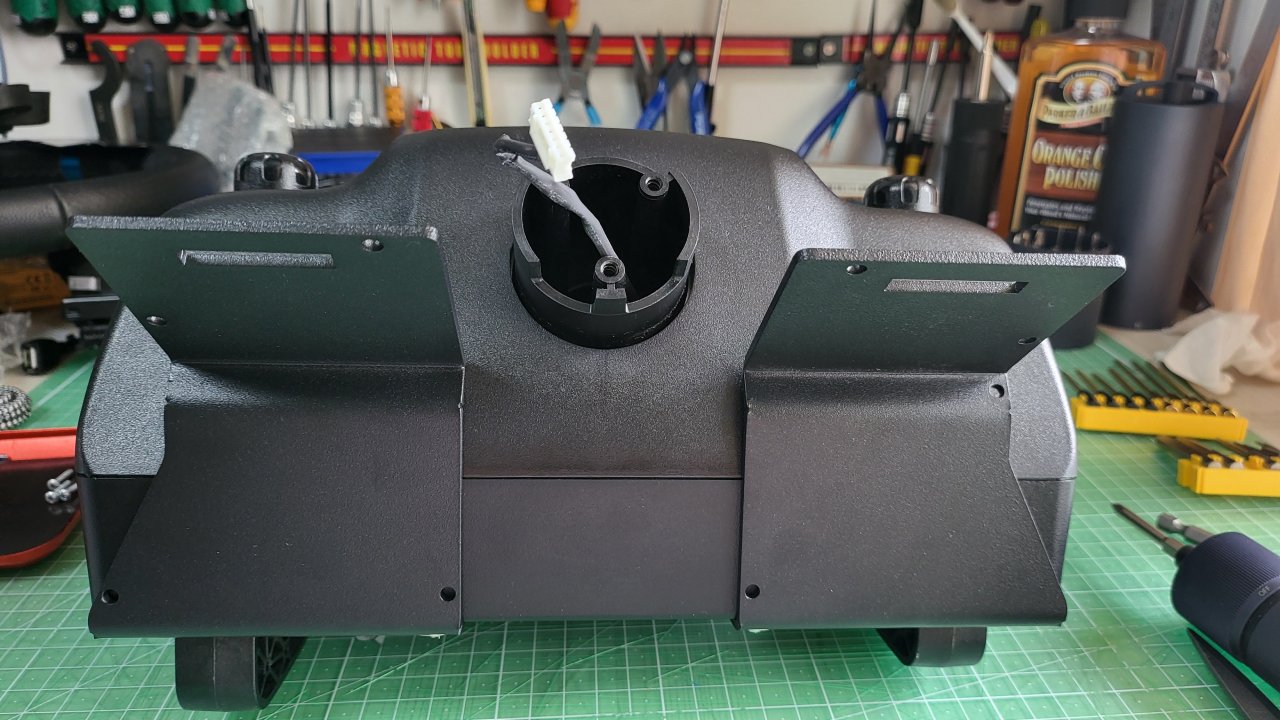

위에서 보면 이런 형태로 고정이 됩니다.

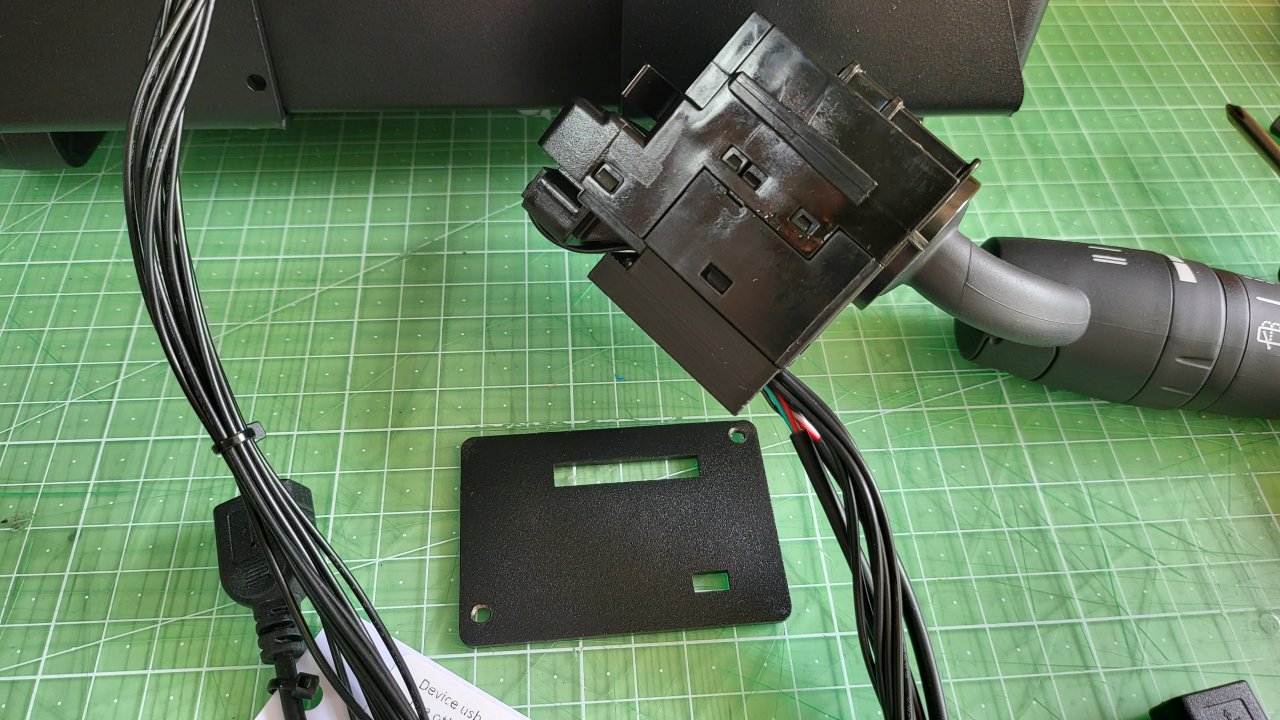

스위치 고정용 브래킷을 이용해서 베이스에 설치된 브래킷과 연결해서 스위치를 고정해 줍니다.

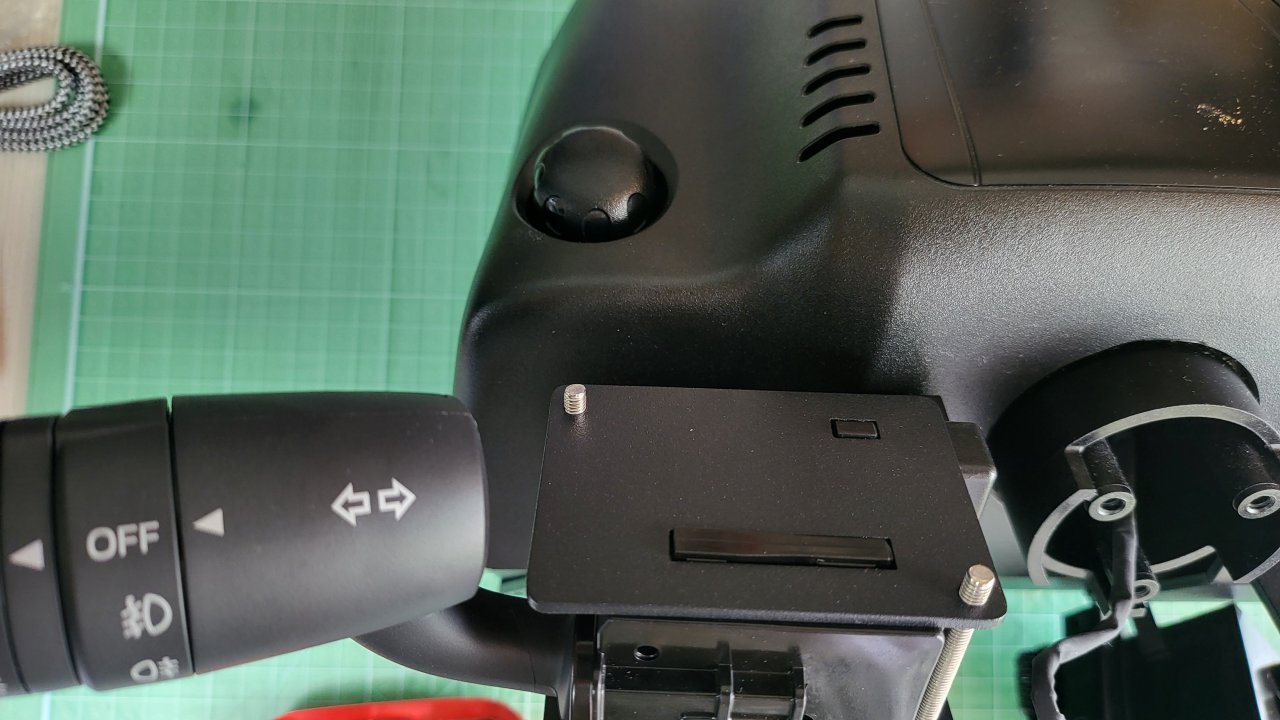

긴 볼트 2개를 이용해서 아래위로 고정해 줍니다.



신기하게 위에서 아래로 고정하는 게 아니라 반대로 고정하도록 부품이 구성되어 있네요 ㅎ
물론 핸들을 장착하면 볼트 끝부분이 눈에 거슬리거나 하지는 않습니다.

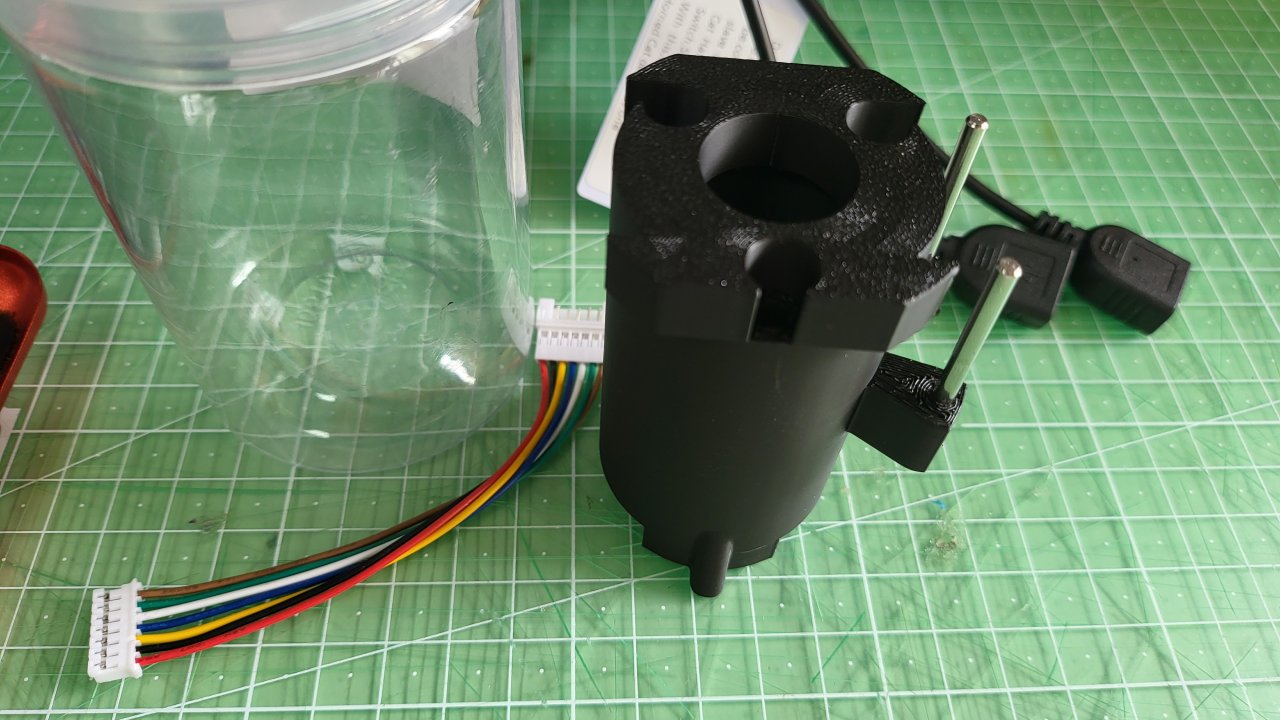

연장대와 연장선을 준비해 줍니다.
연장대는 3D 프린터로 출력한 것 같은데 아주 튼튼합니다.
스위치 공간 확보 및 깜빡이 레버 자동 리턴의 기능도 하는 똑똑한 부품입니다. ㅋㅋ



순정 케이블은 연장대 사이로 빼서 연장선을 연결해 줍니다.
스위치 간 연결된 케이블과 추가 부품용(크루즈레버, 키박스) USB A 포트는 적당히 케이블 타이로 정리하면 깔끔합니다.

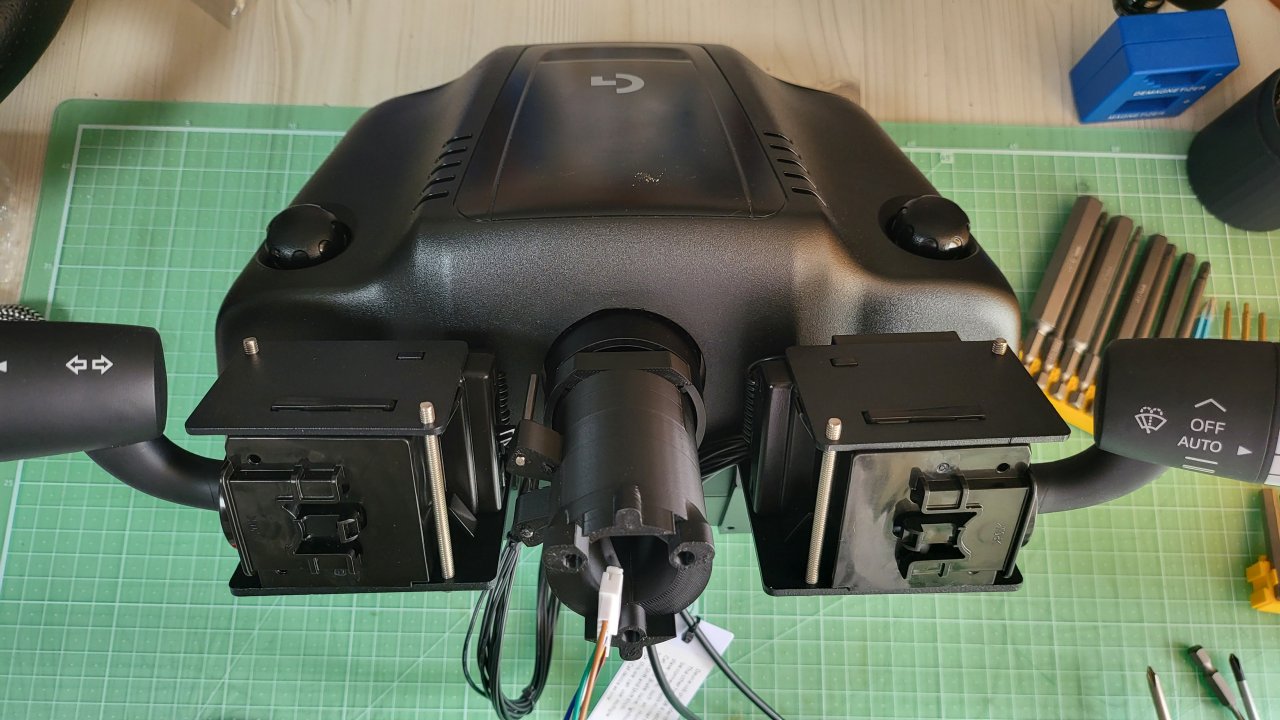

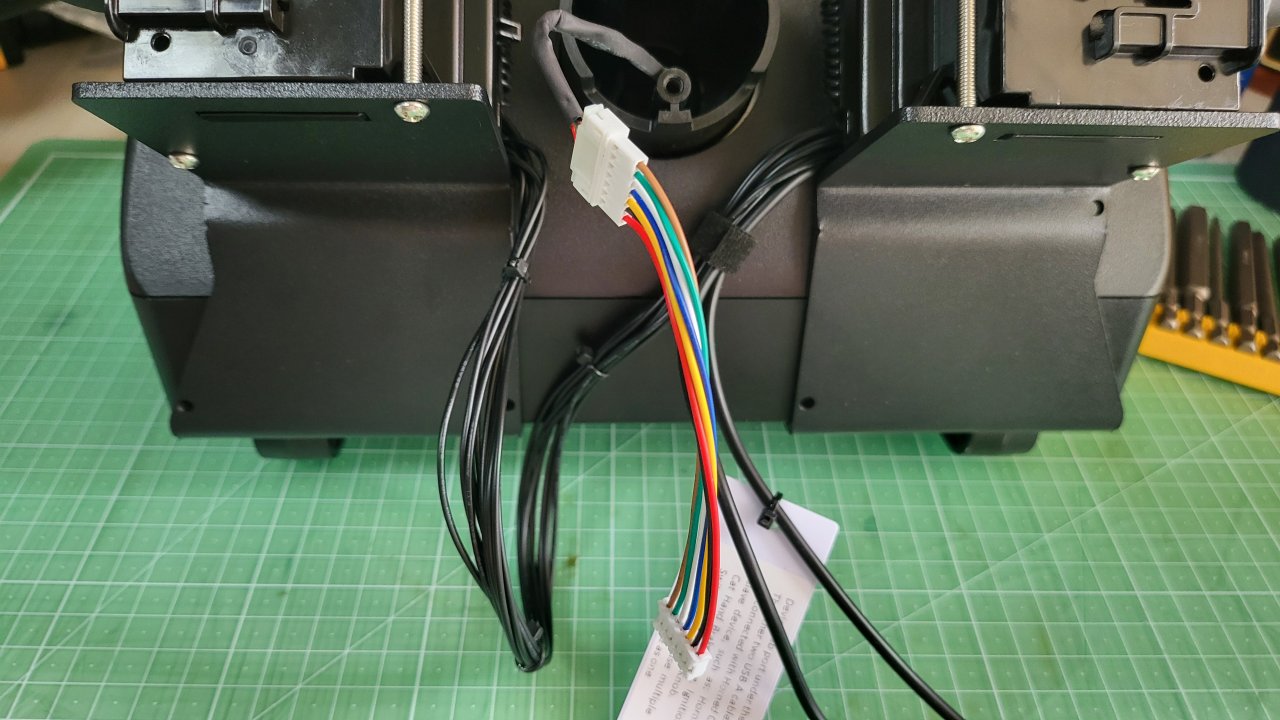

스위치 고정 후 연장대 및 연장케이블도 연결했습니다.

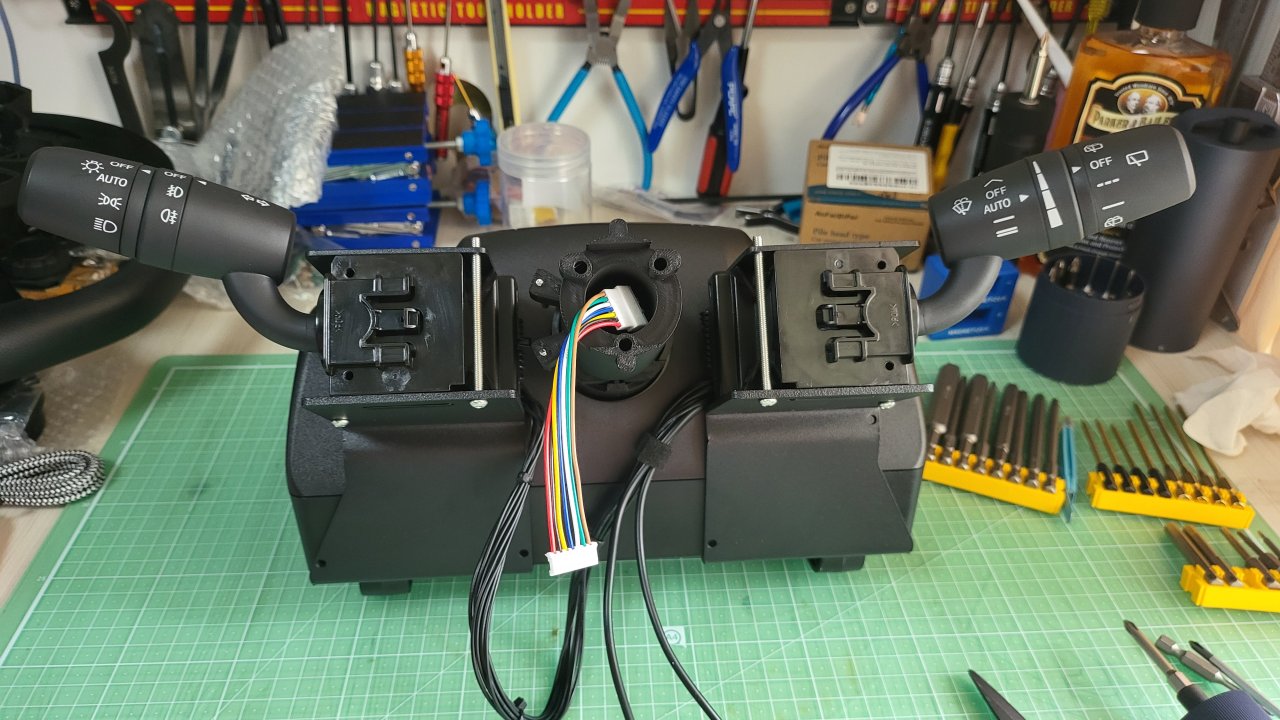

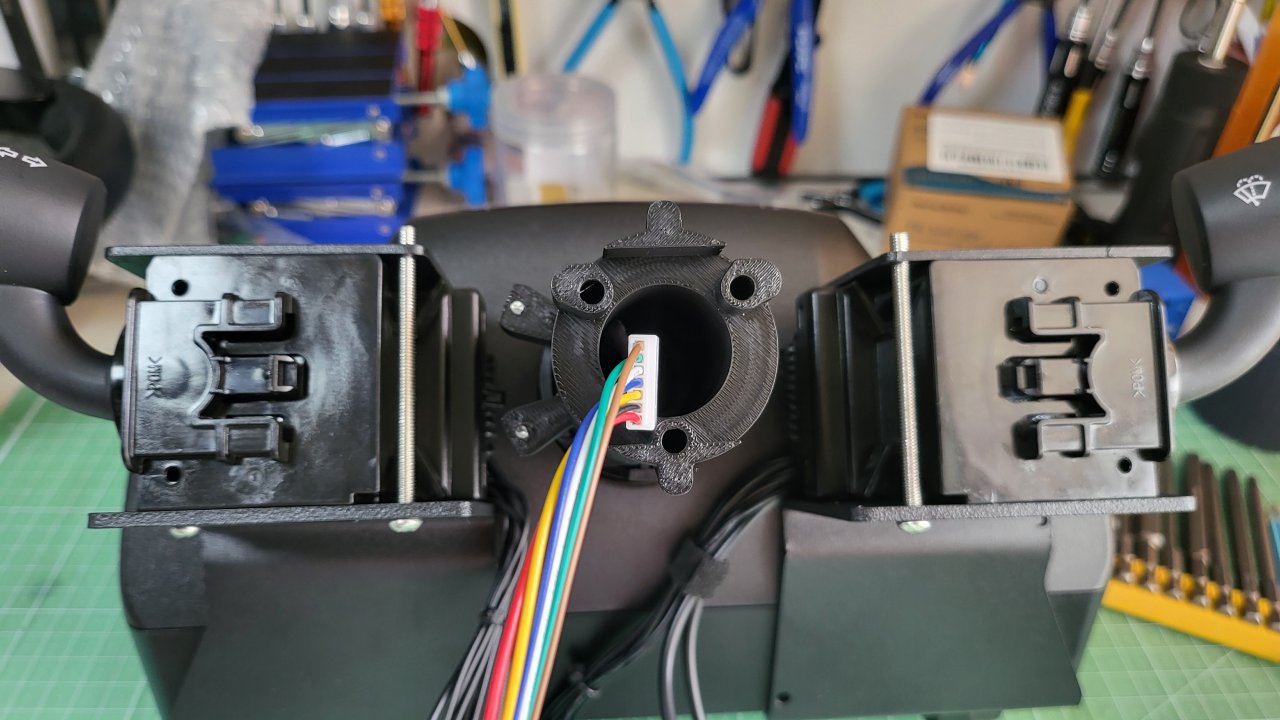

이런 형태로 조립이 됩니다.

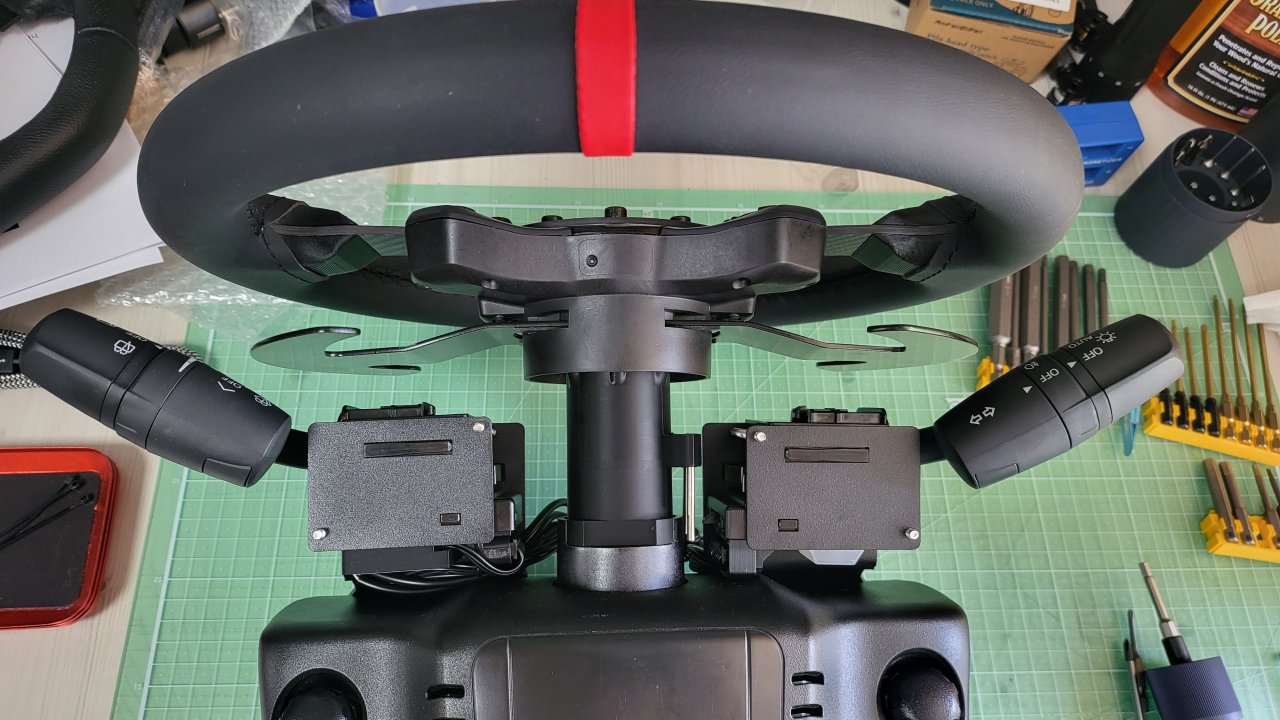

스위치 장착 완료~~ 이제 핸들만 고정하면 작업 끝.



13인치 핸들까지 조립 완료



최종 작업완료된 사진입니다.

사용해 보니 느낌이 실차와 동일합니다.. 그럴 수밖에 없는 이유는 해당 레버가 실차 부품으로 만들어진 거라 그렇더군요.
마쯔다의 CX-5의 순정부품으로 만들었다고 하네요.

별도의 드라이버 설치 없이 바로 인식이 되며, 시티카 드라이빙에서 간단하게 테스트해 봤는데 훌륭하네요.
전용 프로그램을 설치하면 몇몇 게임에서 일일이 수정으로 설정할 필요 없이 기본 프로파일을 제공한다고 합니다.

프로파일 제공 게임은 ETS2, ATS, 시티카드라이빙, 빙엔지, 옴니버스 2, 더 버스 등이고 프로파일을 지원하지 않는 게임도 귀찮지만 수동으로 설정하면 되니까 문제 될 건 없겠네요 ㅎㅎ
