차량 배터리 킬스위치 장착(무선)

스포티지 NQ5를 새로 구입하면서 QM5 차량을 아내가 이용하기로 했는데 아무래도 운행을 자주 하지 않을 것 같아서 배터리 방전에 대한 대비를 해야 하는 상황이라 킬스위치를 장착했습니다.

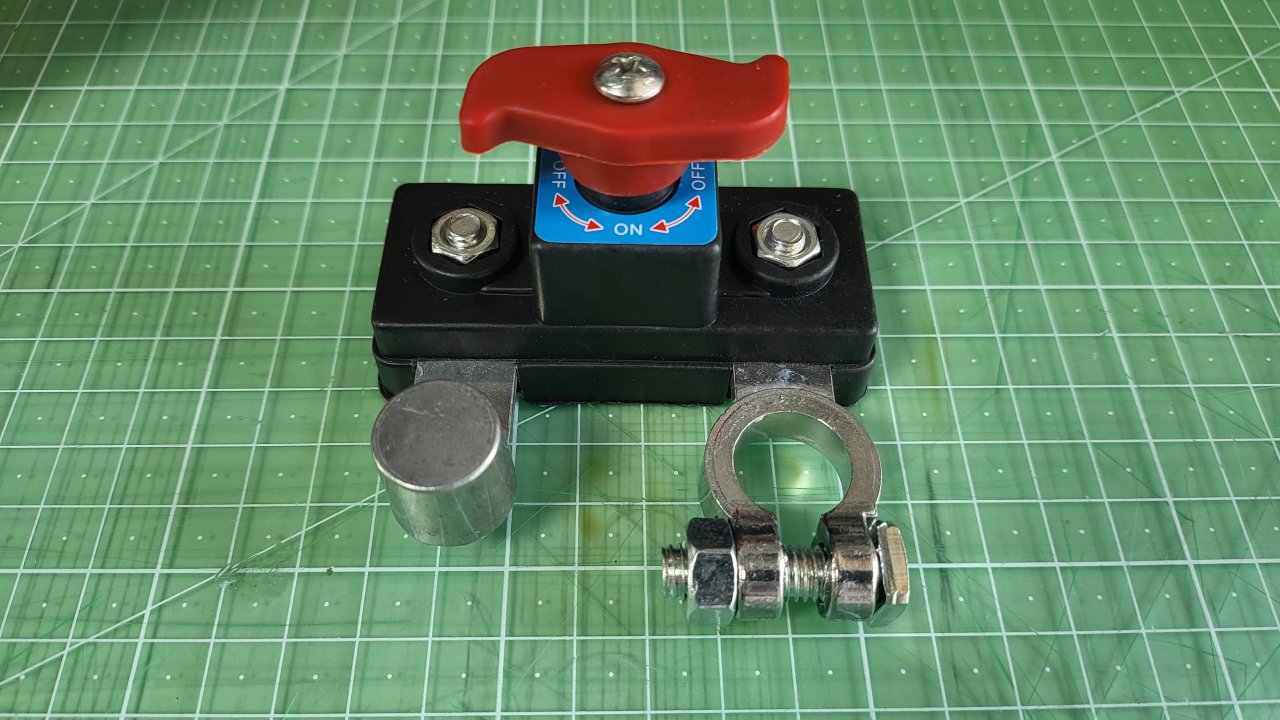

처음엔 아무 생각 없이 수동 스위치를 장착할 예정이었습니다.
DIY 할 때 배터리 분리하기 귀찮을 것 같아서 구입해 둔 스위치입니다.

그런데 가만히 생각해 보니 DIY 할 때는 보닛을 열어두고 작업을 하니까 상관없는데 장기 주차로 배터리 분리할 때는 보닛을 닫아둬야 하더군요.
그럼 다시 차를 운행할 때마다 문이 자동으로 안 열리니까 손잡이 뚜껑 따서 키 돌려서 열어야 하더군요 -.-

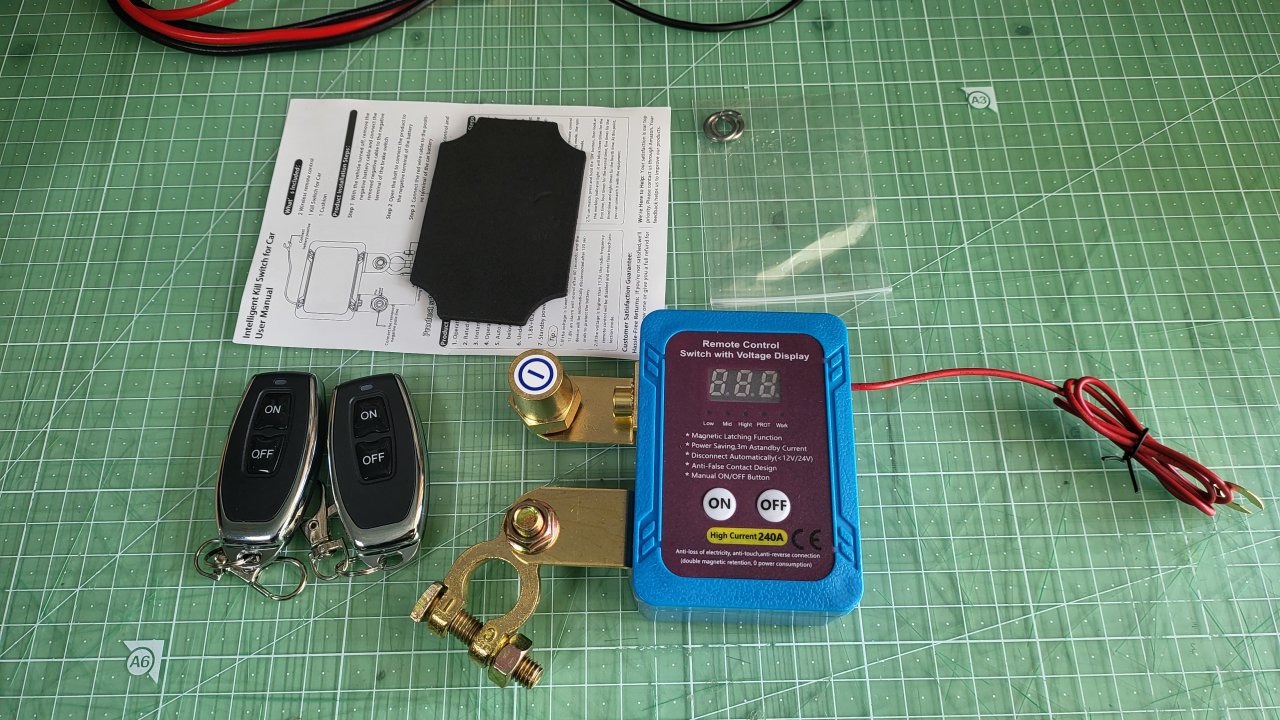

그래서 이 녀석으로 다시 장만을 했습니다.
수동 킬스위치는 DIY용으로 스포티지에 장착을 하던지 해야겠네요.

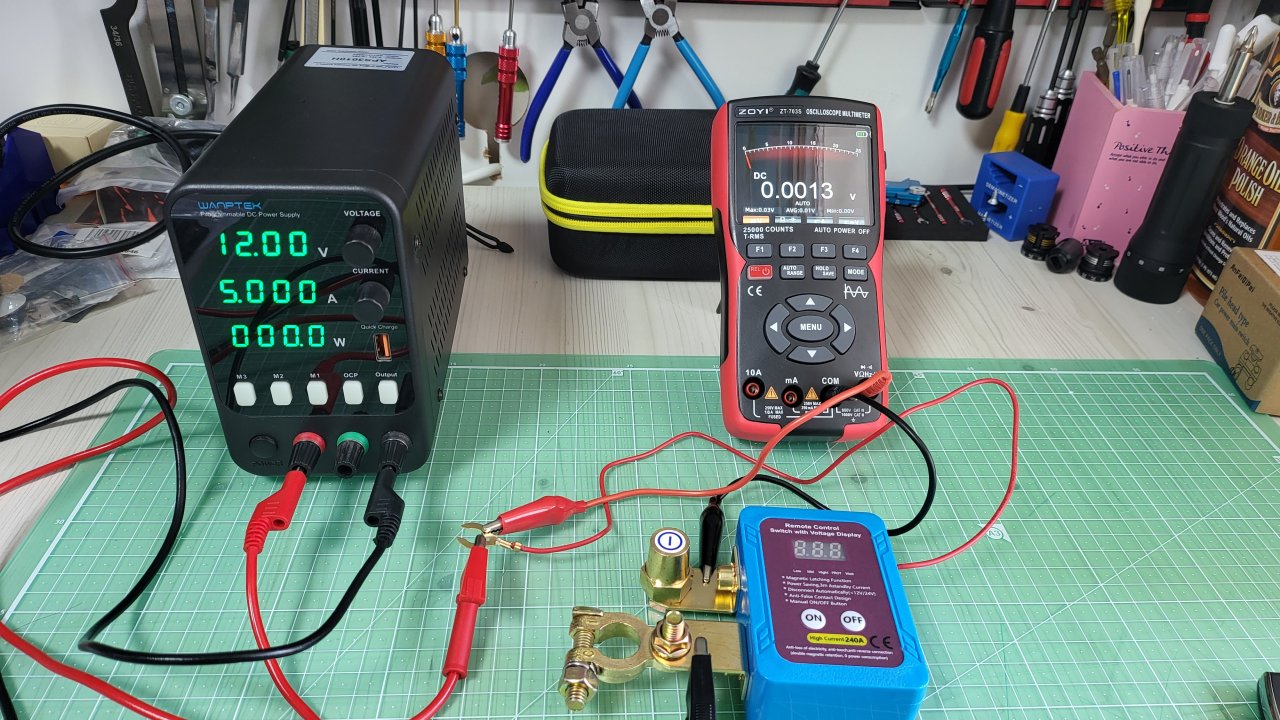

일단 장착 전에 동작 테스트를 해 봤습니다.

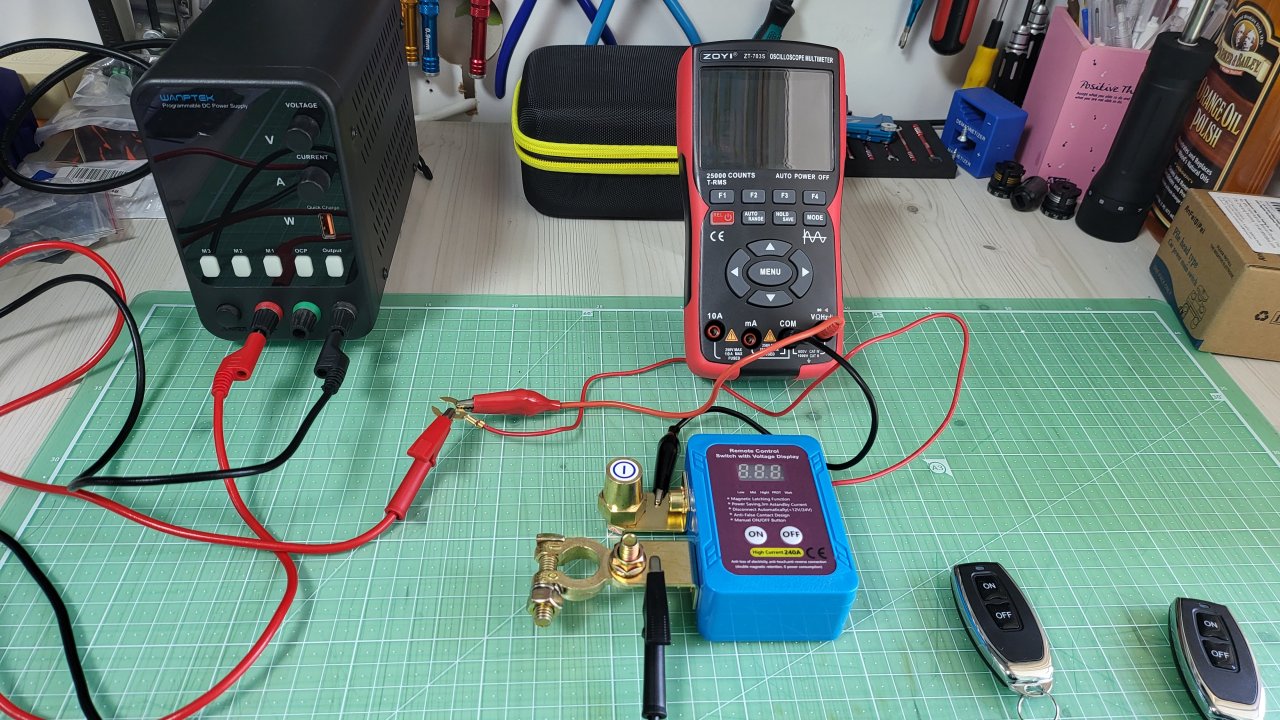

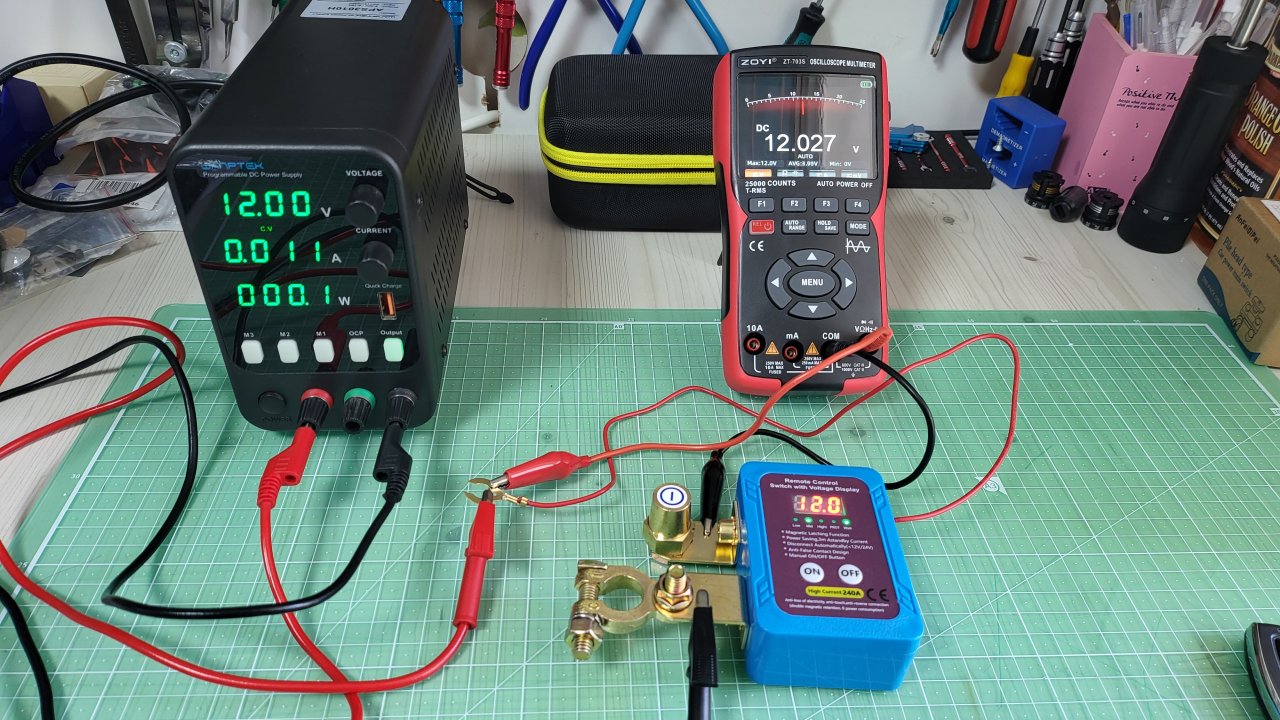

PSU > 킬스위치 > 멀티메터로 테스트를 했습니다.

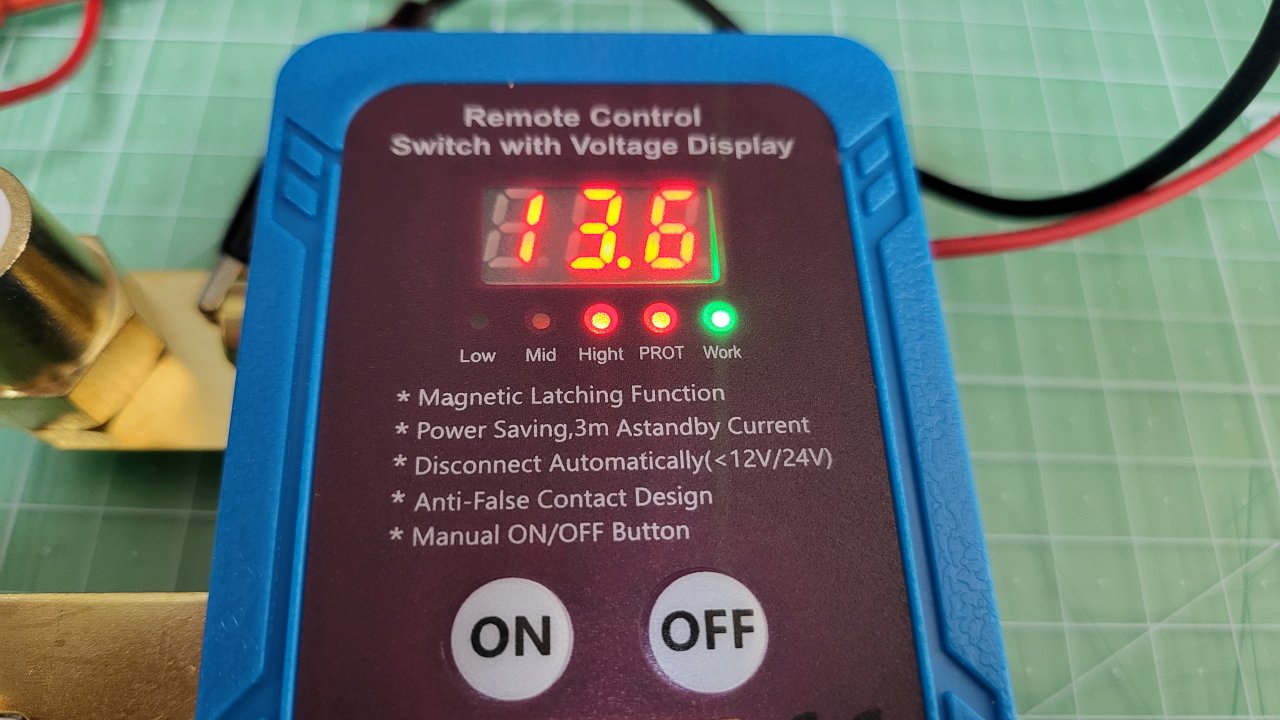

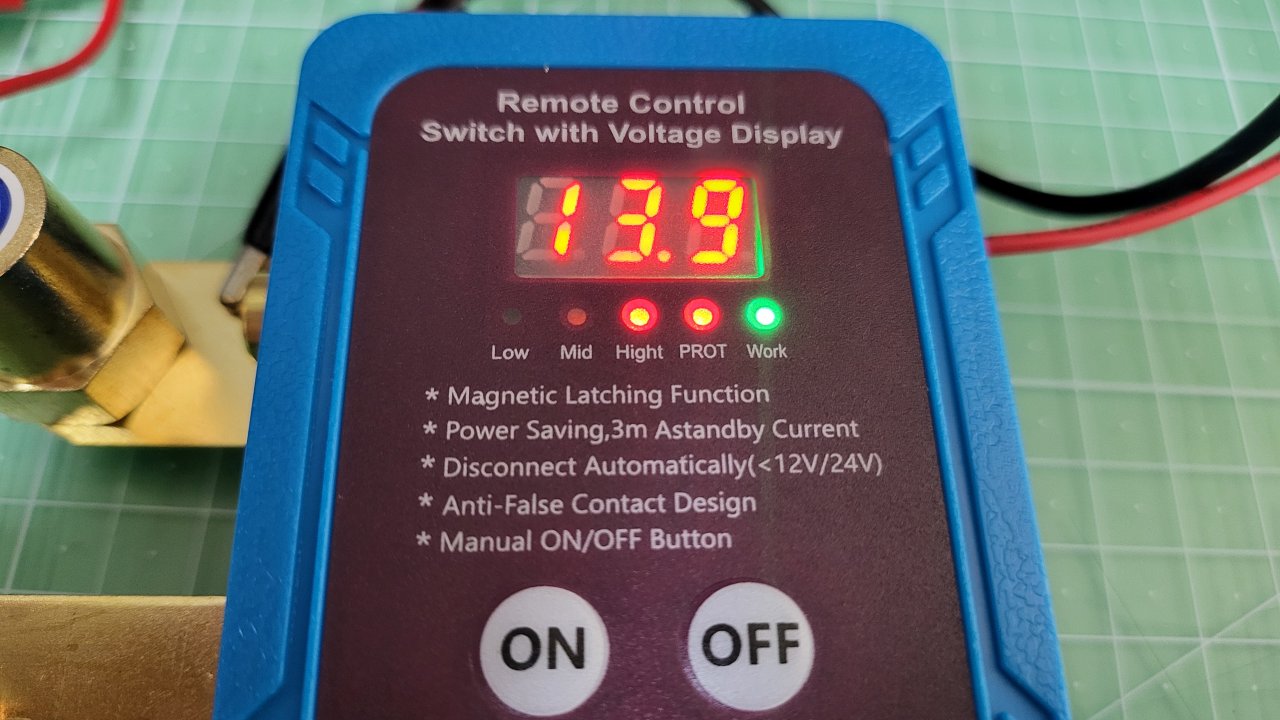

13.9V부터 보호모드가 동작합니다.
보호모드에서는 리모컨으로 On/Off를 할 수 없습니다.
차량 운행 중에 실수로 리모컨을 눌러서 배터리를 차단해 버리면 안 되니까요 ㅋ~

QM5 시동 시 충전전압이 대략 14.4V 정도니까 문제가 없을 것 같네요.

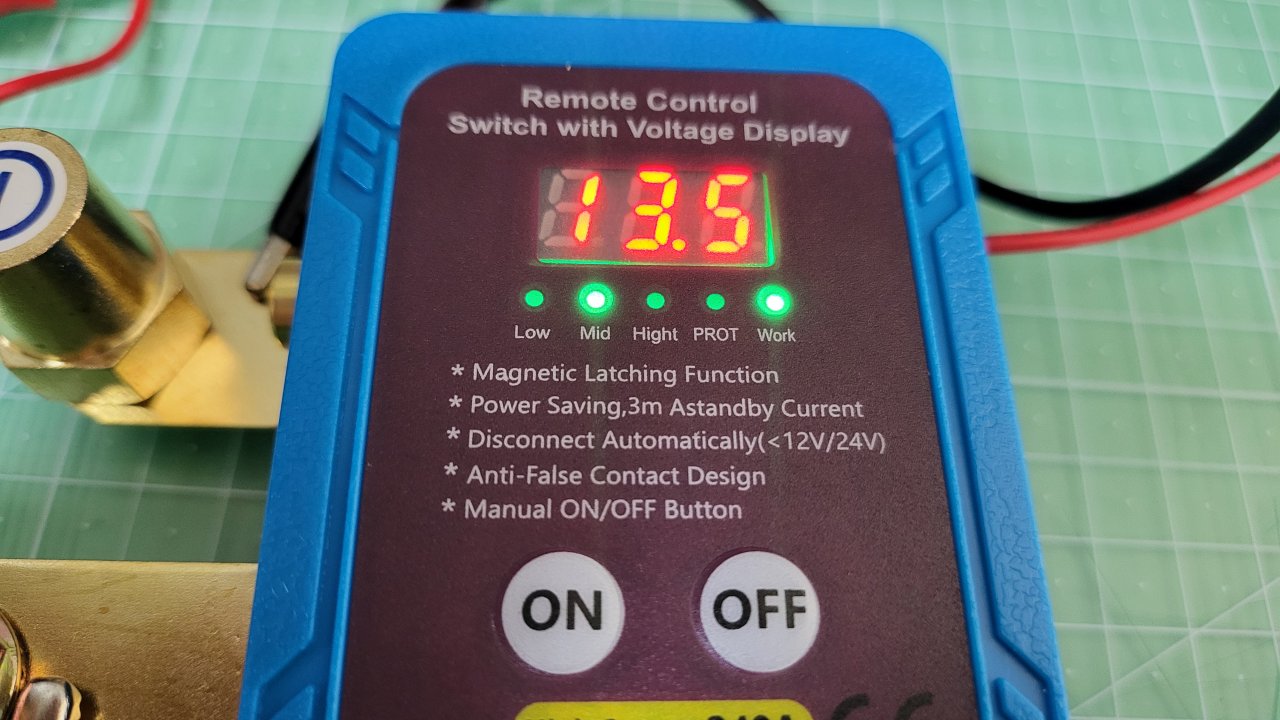

처음 보호모드로 진입할때는 13.9V부터 락이 걸리지만 시동 종료 후 전압이 떨어질 때는 13.5V까지 떨어져야만 해제됩니다.

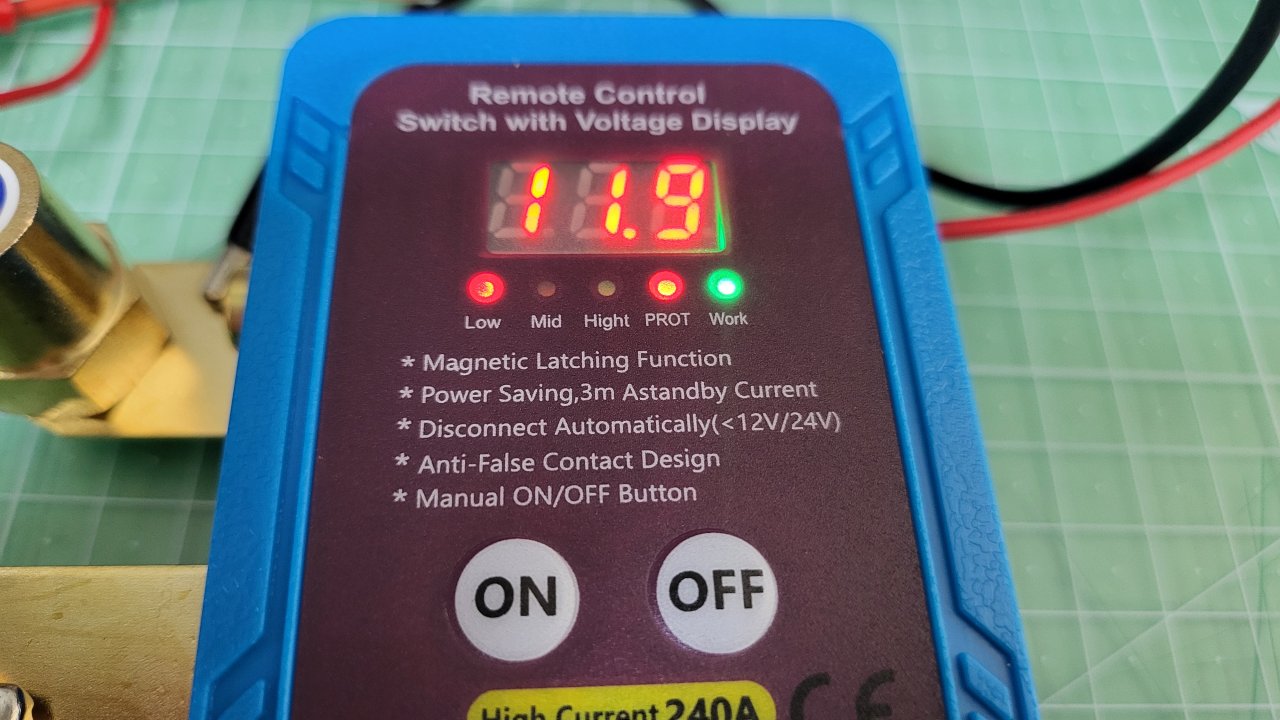

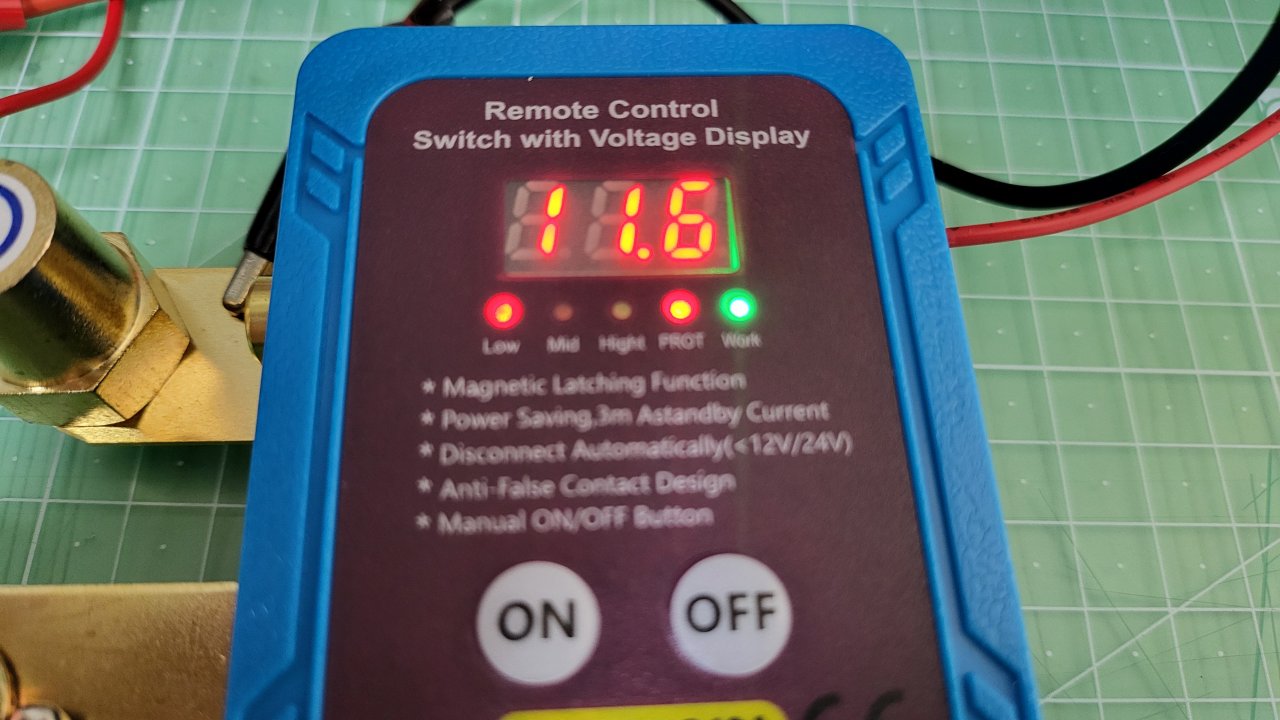

11.7V 미만으로 떨어지면 보호모드가 동작합니다.

보호모드 진입 후 1분 뒤에 경보음이 울리고(크지는 않음) 다시 1분 뒤에는 자동 전원차단이 이루어집니다.

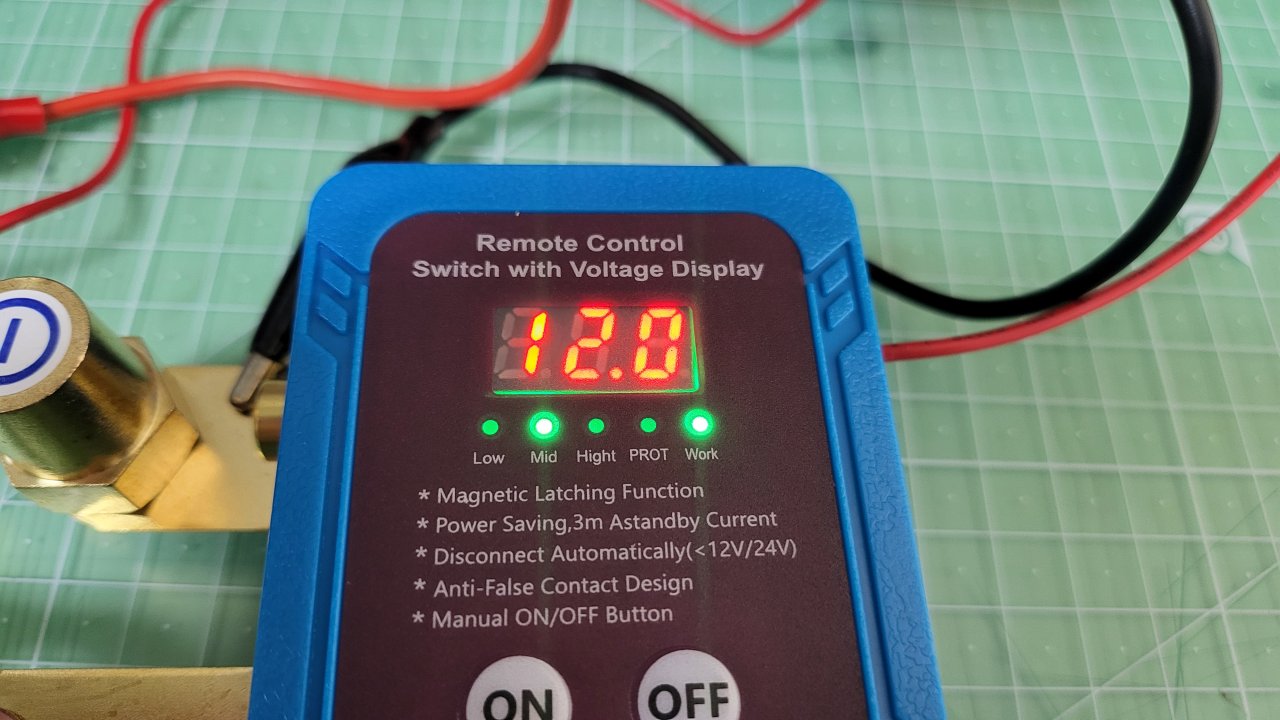

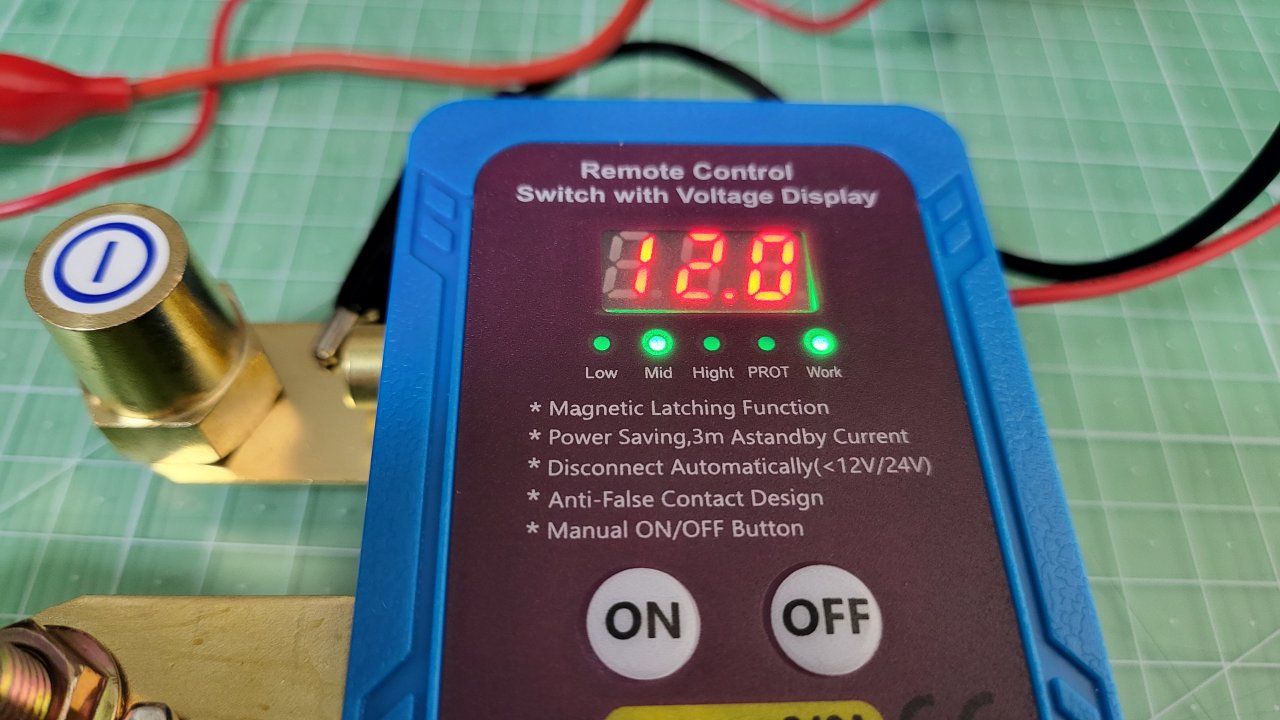

저전압 모드진입 후 12V까지 올라와야만 노말모드로 변경됩니다.

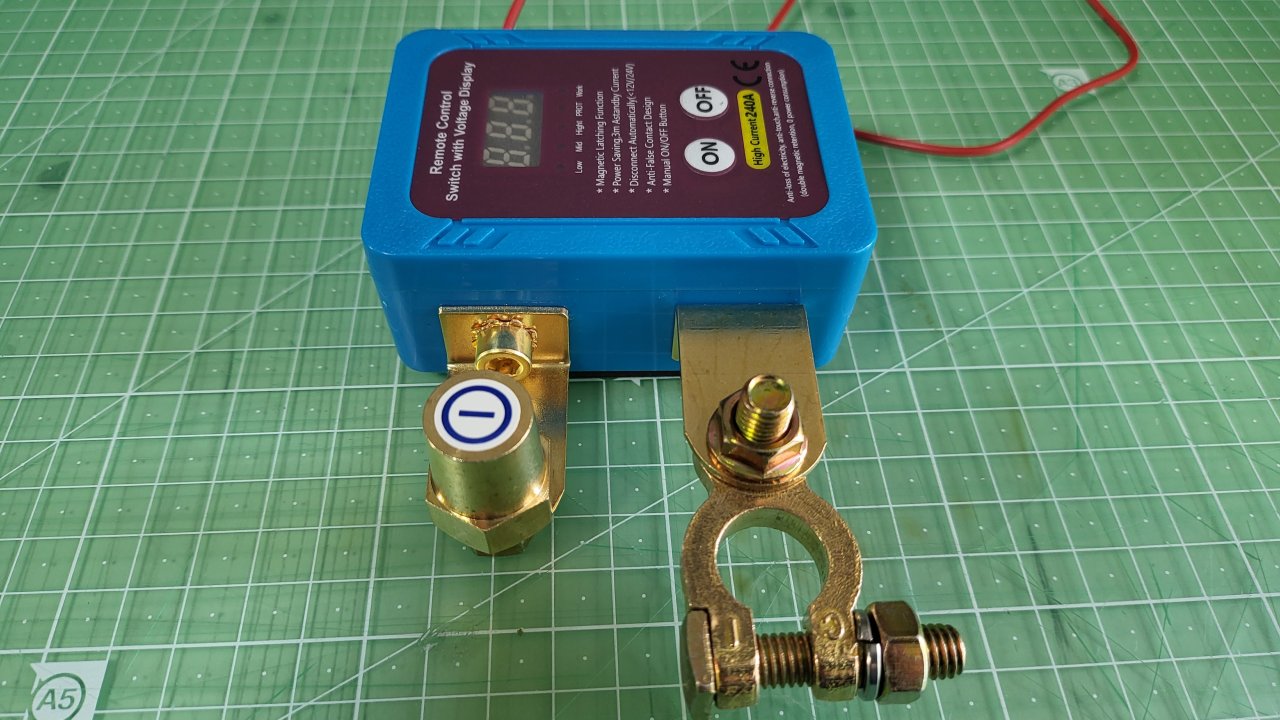

QM5에 장착을 위해 우측 단자를 180도 돌려서 장착해 주었습니다.

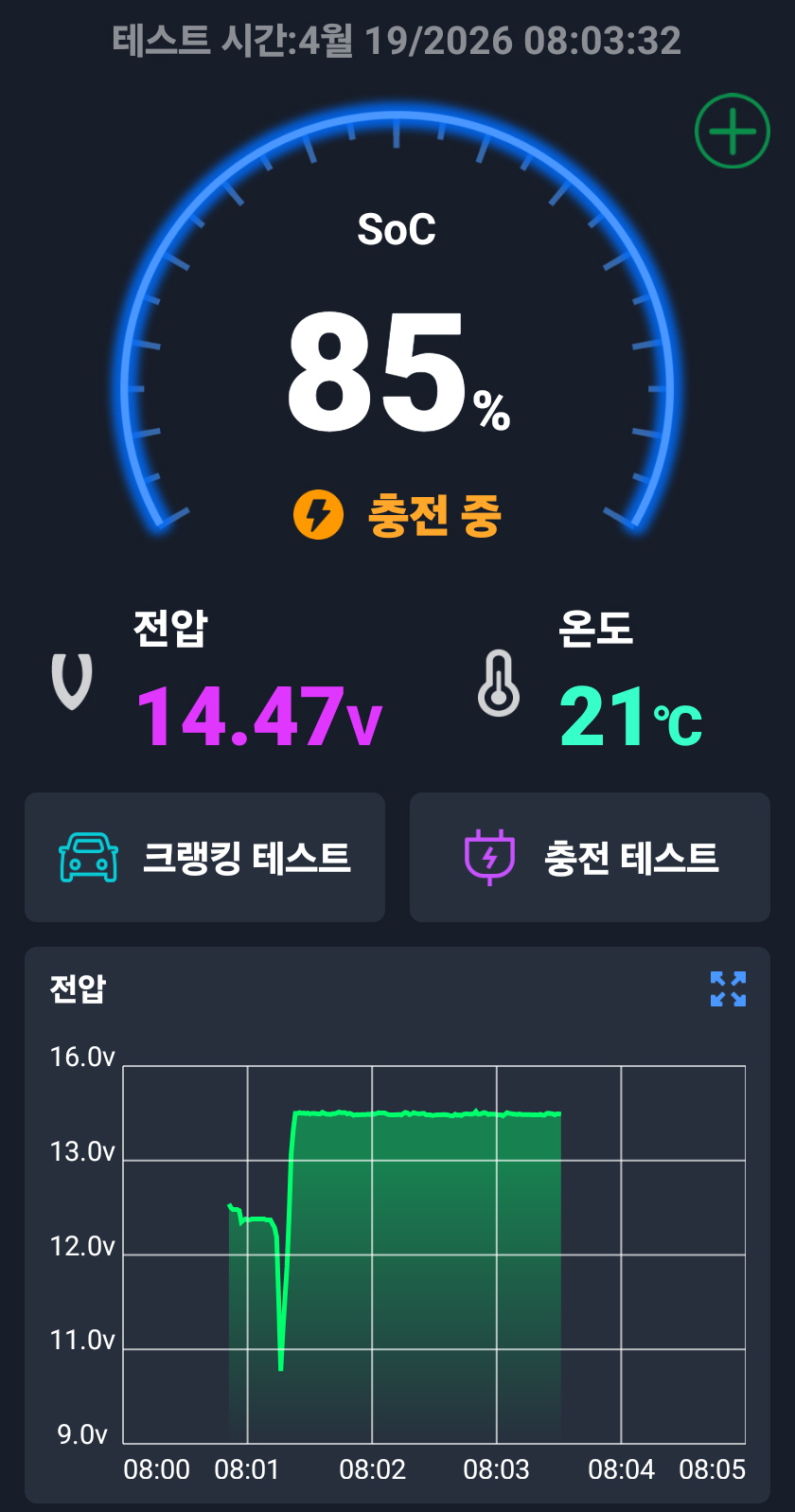

설치 완료 후 전압은 12.5V 정상범위입니다.

아래는 테스트 영상입니다.
