스포티지 NQ5 트렁크 등 LED (식빵등) 설치

스포티지 NQ5에 트렁크 LED등을 설치했습니다. 일명 식빵등입니다.
이전 QM5에도 작업을 했었지만 저는 감성(?)보다는 밤에 트렁크에 물건을 꺼낼 때 트렁크 램프 하나로는 어두워서 단순히 밝게 하고 싶어서 설치를 했습니다. ㅎㅎ

스포티지 NQ5의 경우 기존 차량인 QM5와 다른 점이 순정 트렁크 LED등에 스위치가 없습니다.
그래서 무조건 켜지는 게 아니라 내가 원할 때 켤 수 있는 스위치를 달아주기로 했습니다.
여기저기 검색을 하다 보니 토글스위치를 설치한 사람도 있고, 터치 스위치를 설치한 경우도 있더군요.
저는 터치 스위치로 최대한 순정상태를 유지하면서 설치하는 방식으로 선택했습니다.

필요한 재료는 다음과 같습니다.

LED 스트랩 (판매자 이미지)

우선 확산형 LED 스트랩입니다.
색상은 화이트! 저는 밝게 만들기 위해 하는 거라 웜화이트나 옐로는 별로더군요 ㅎ

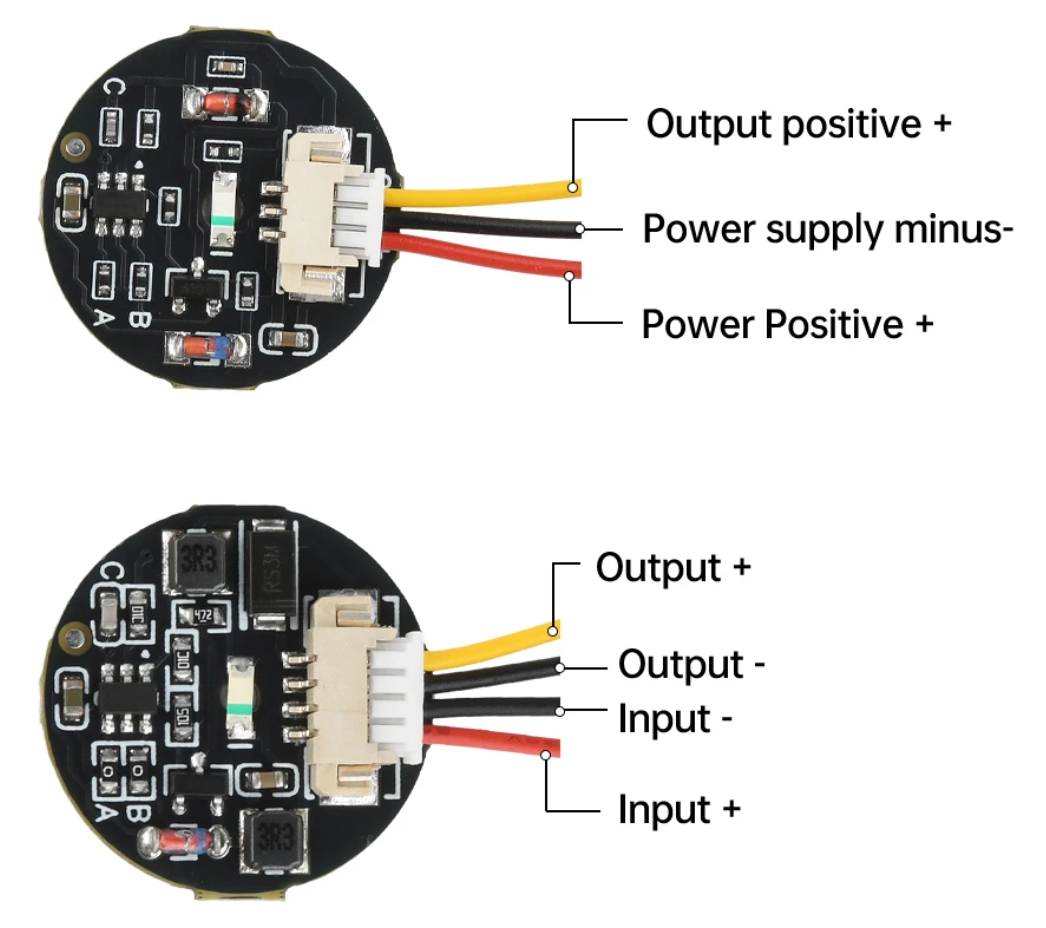

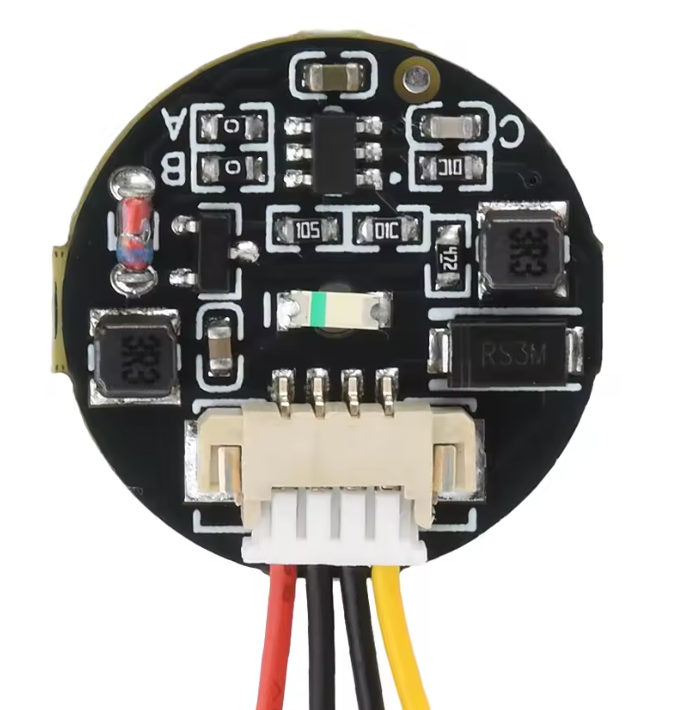

터치 스위치 (판매자 이미지)

다음은 온/오프가 가능하도록 하기 위한 터치 스위치입니다.
3 선형과 4 선형이 있는데 저는 둘 다 구입했지만, 4 선형을 사용했습니다. (배선작업에 편합니다. ㅎ)

위 이미지의 A, B, C로 마킹된 SMD 타입의 저항을 제거하면 옵션을 변경할 수 있습니다.
예를 들어 A에 있는 저항을 제거하면 트렁크를 열면 LED스크랩의 전원이 바로 켜집니다.
저는 내가 원할 때 스위치를 터치해서 켜고 싶어서 제거하지 않았습니다.



순정 트렁크 LED램프

모든 차량이 마찬가지이지만 순정 LED 하나로는 광량이 부족해서 밤에 트렁크에서 물건 찾기가 좀 번거롭습니다.

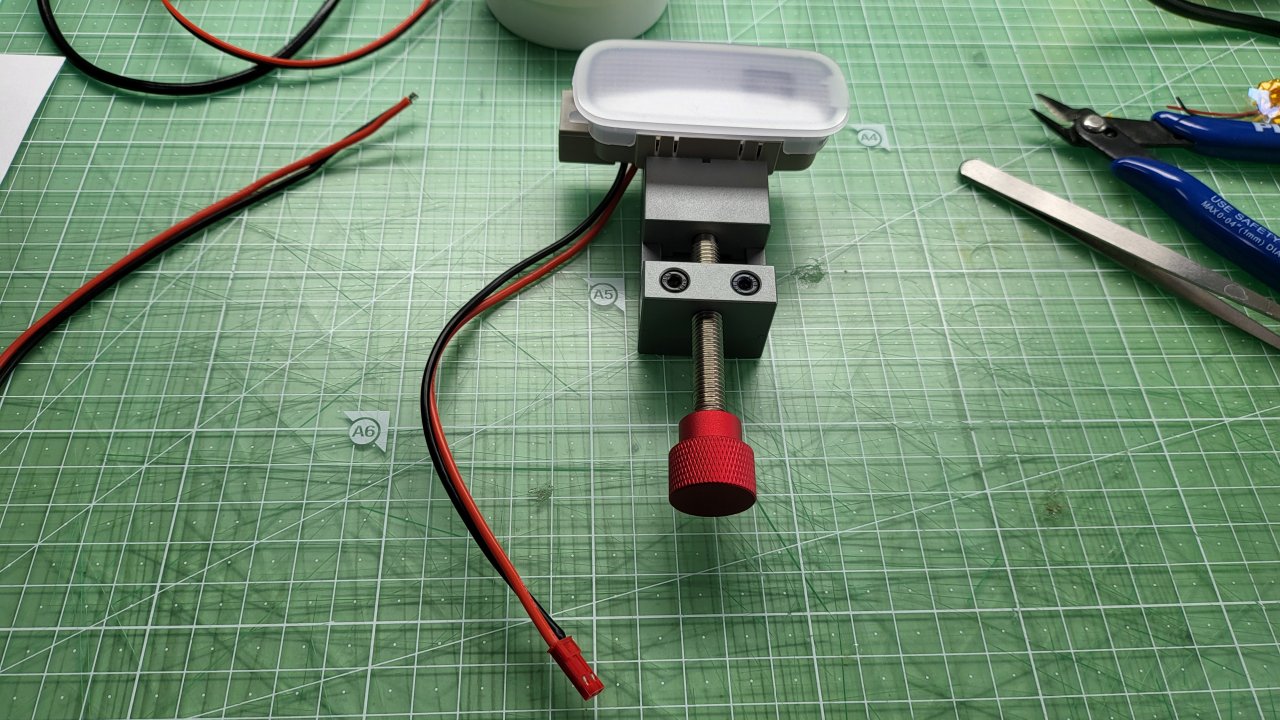

순정 LED 모듈 탈거

개조를 위해 LED 모듈을 탈거해서 집으로 가져가서 작업했습니다.
우선 테스트를 위해 전원케이블을 하나 만들어 줍니다.

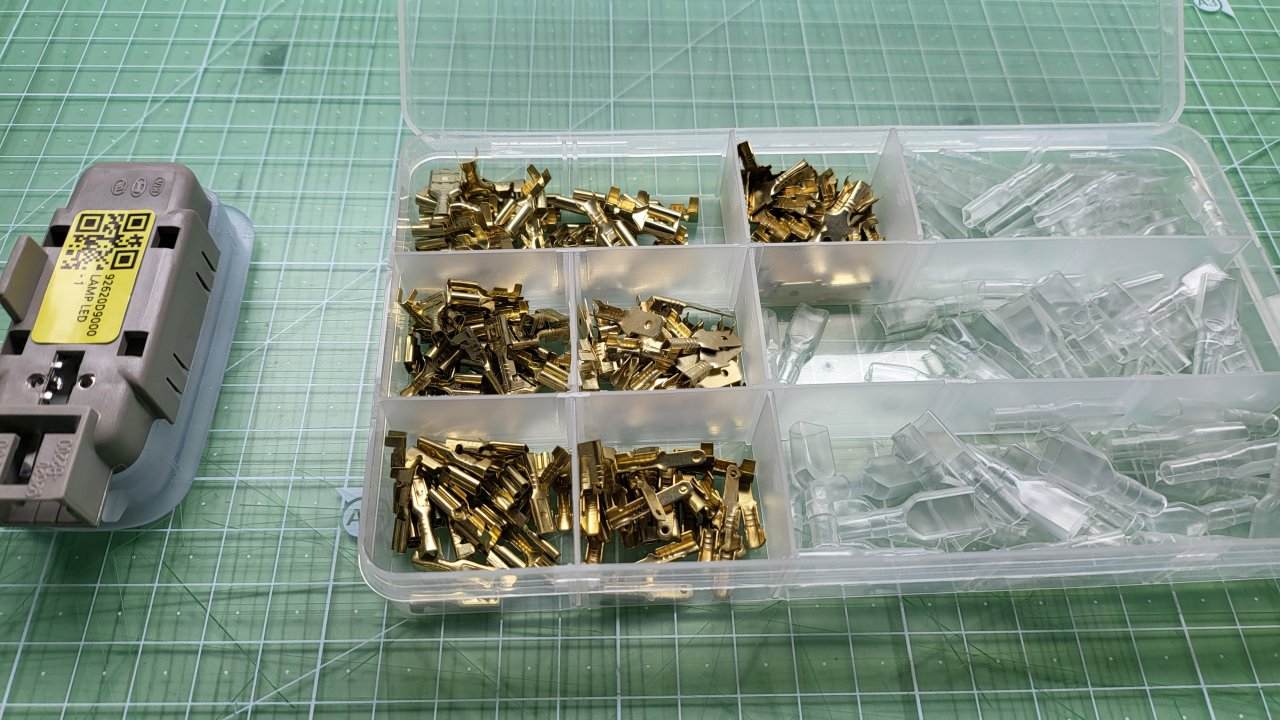

커넥터

트렁크 LED모듈 커넥터 사이즈에 맞는 커넥터를 골라줍니다.

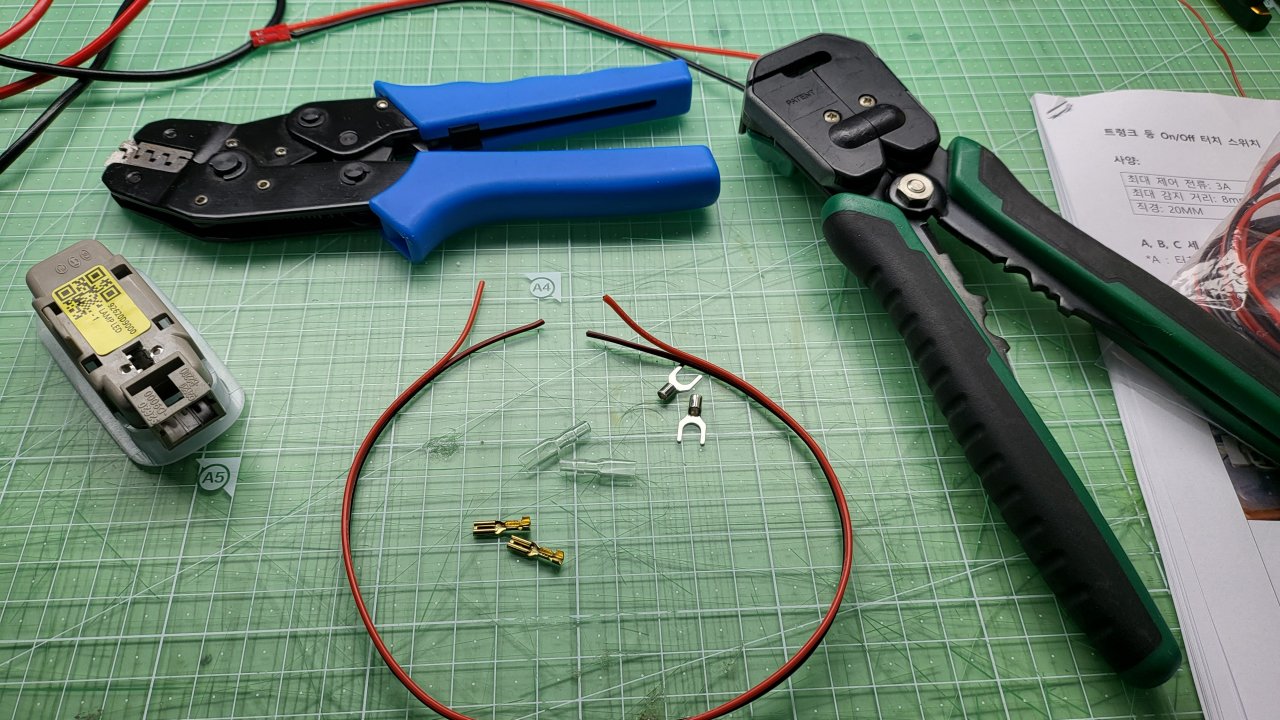

케이블

커넥터와 케이블을 납땜해서 테스트 전원선을 만들어 줍니다.

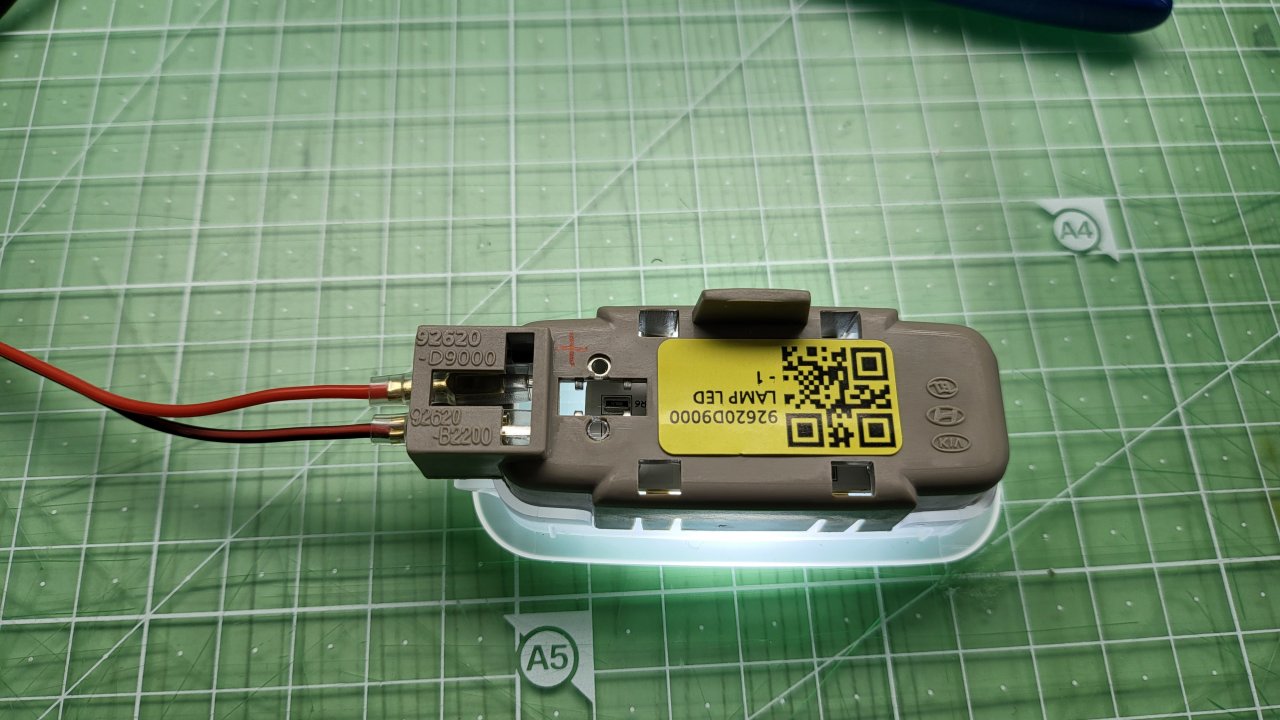

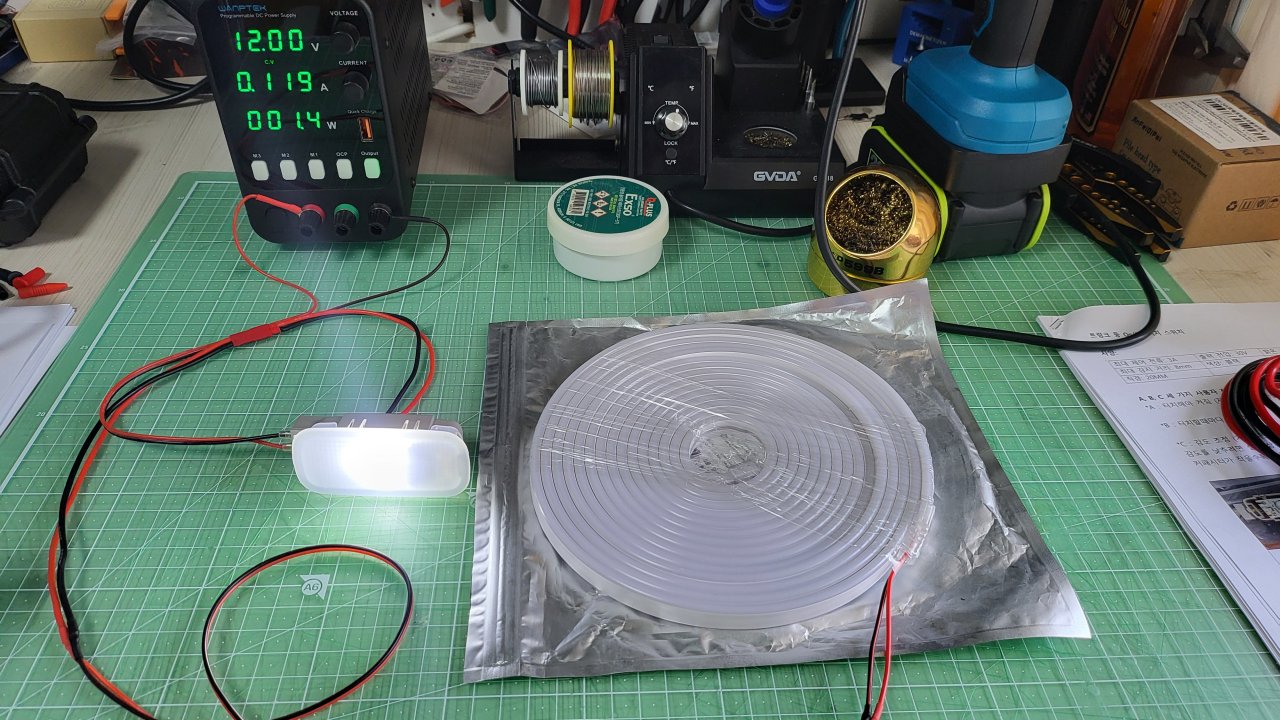

전원 테스트

12V 전원을 인가해서 LED가 켜지는 걸 확인합니다.



파워 서플라이

이런 PSU가 하나 있으면 DIY 작업 시 아주 유용합니다. ㅎㅎ

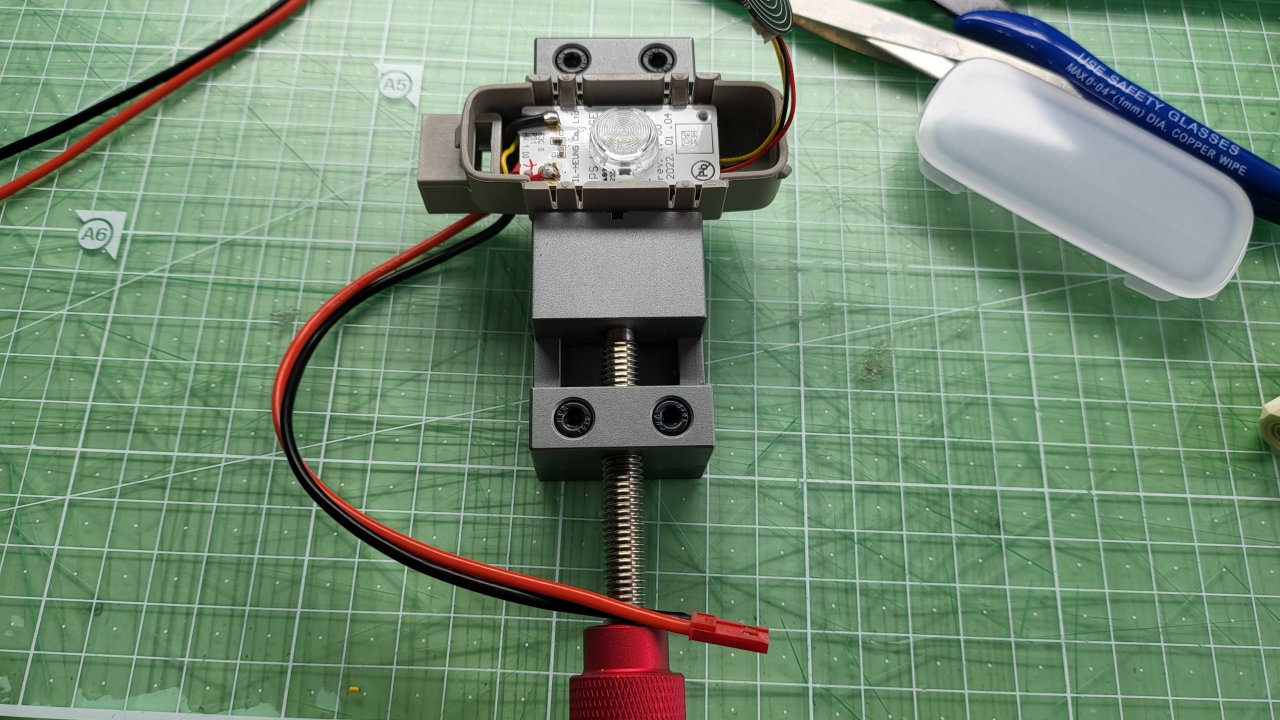

커치 스위치 장착

터치 스위치를 순정 LED모듈에 납땜해서 장착해 줍니다.



참고용 배선도 (판매자 이미지)

위 배선도를 참고해서 작업하면 됩니다.



LED 스트랩 전원선 연결

LED 스트랩과 연결을 위한 전원선도 납땜해 줍니다.



유지보수를 위한 커넥터 작업

추후 LED스트랩에 문제가 생겨서 탈거하거나 교체가 필요할 수 있으니 항상 커넥터로 분리할 수 있도록 작업하는 것이 좋습니다.



전체 배선

테스트를 위해 배선을 연결합니다.

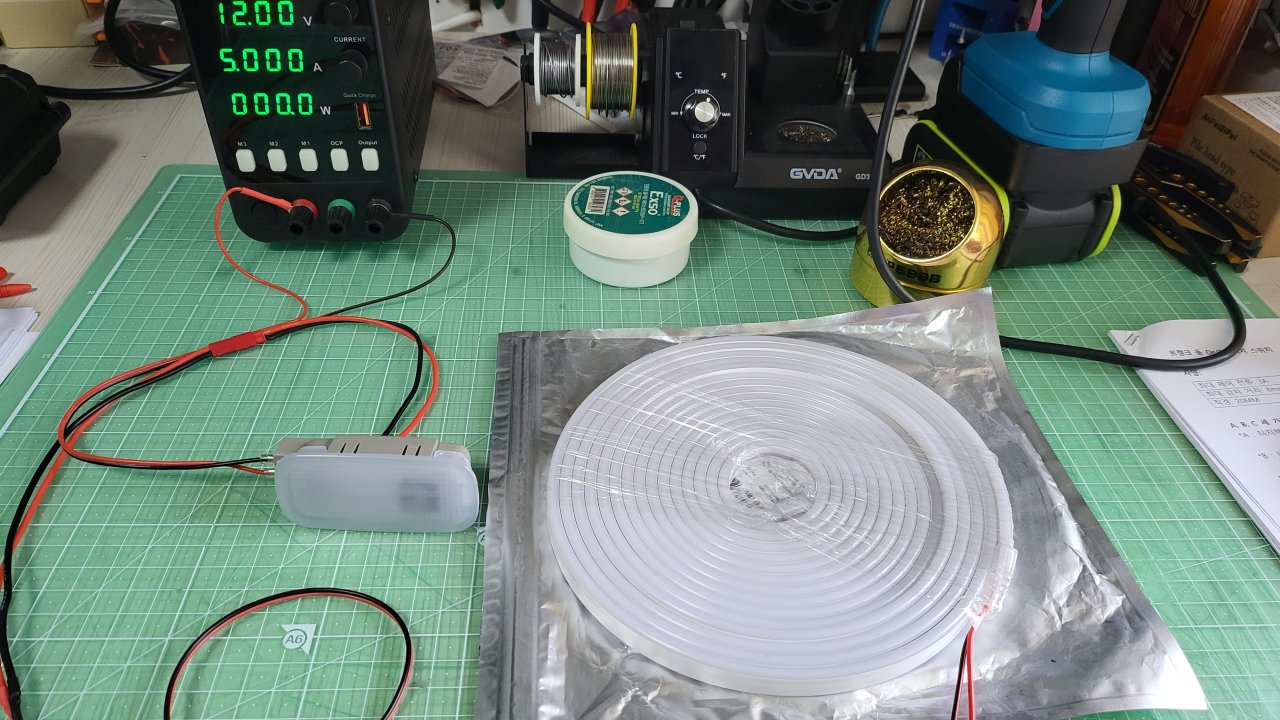

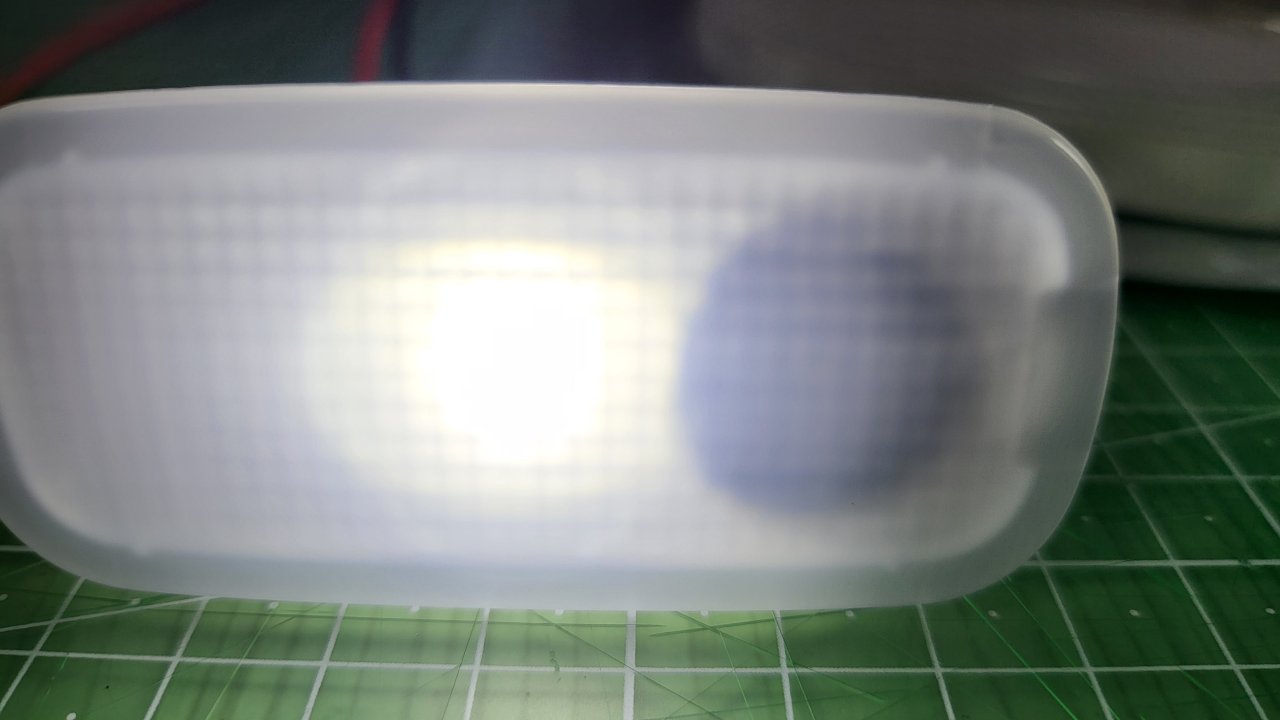

전원 인가

전원을 인가하면(트렁크를 연 상태) 순정 LED만 켜집니다.



전원 On

순정 LED모듈에 설치한 터치스위치를 통해 LED 스트랩을 켤 수 있습니다.

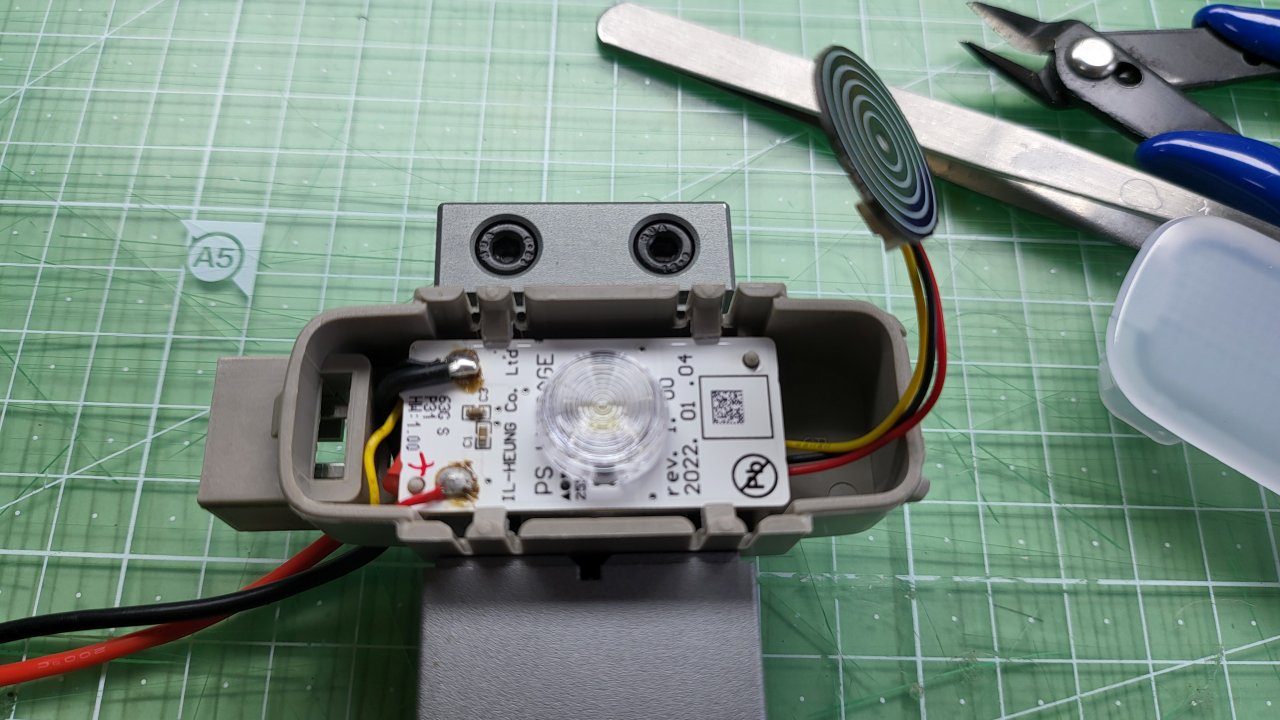

터치 스위치

순정 LED 모듈을 자세히 보면 LED램프 옆에 설치한 터치스위치가 보입니다.
저 부분은 살짝 터치해 주면 LED 스트랩을 On/Off 할 수 있습니다.

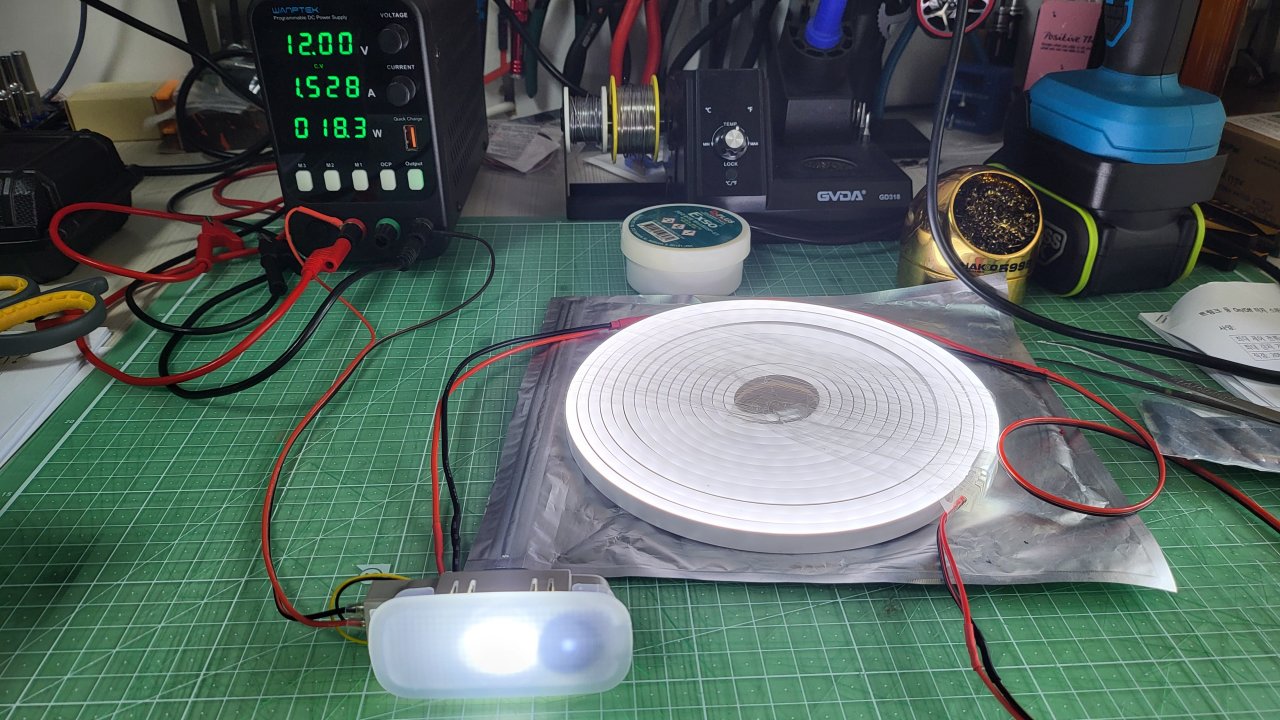

LED 스트랩 On

LED 스트랩을 켠 상태입니다.



터치스위치 상태표시 LED On

터치 스위치를 켜면 가운데 작은 LED가 켜집니다.

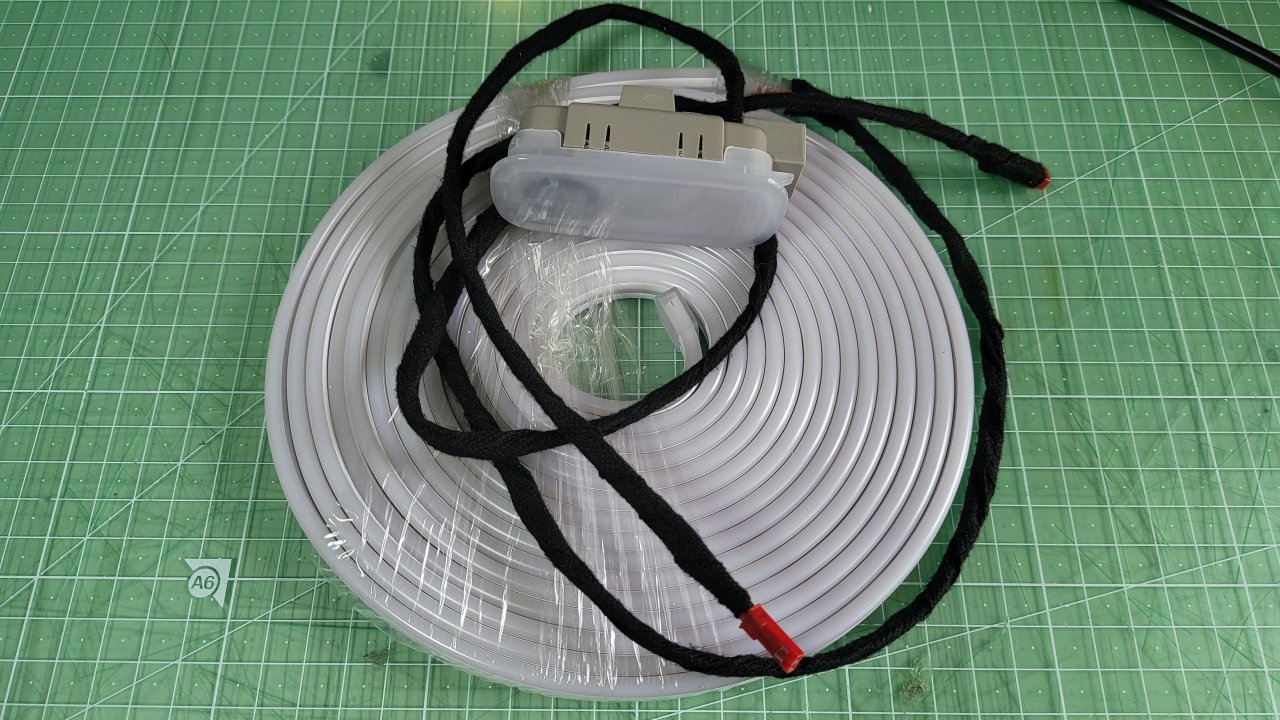

설치 준비 완료

작업 및 테스트가 완료 후 잡음 제거를 위해 배선을 테사 테이프로 감아줍니다.

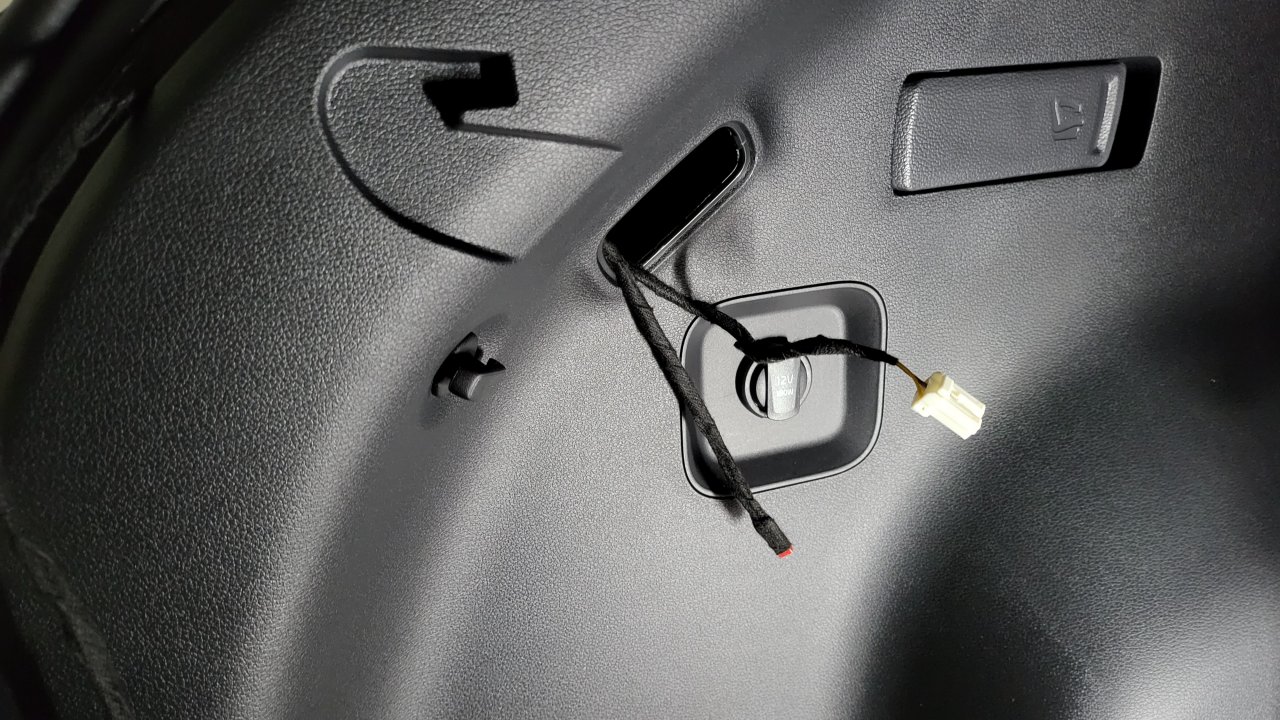

배선 연결

세탁소 옷걸이를 이용해서 낚시질로 배선 설치하고 최종 연결해 줍니다.

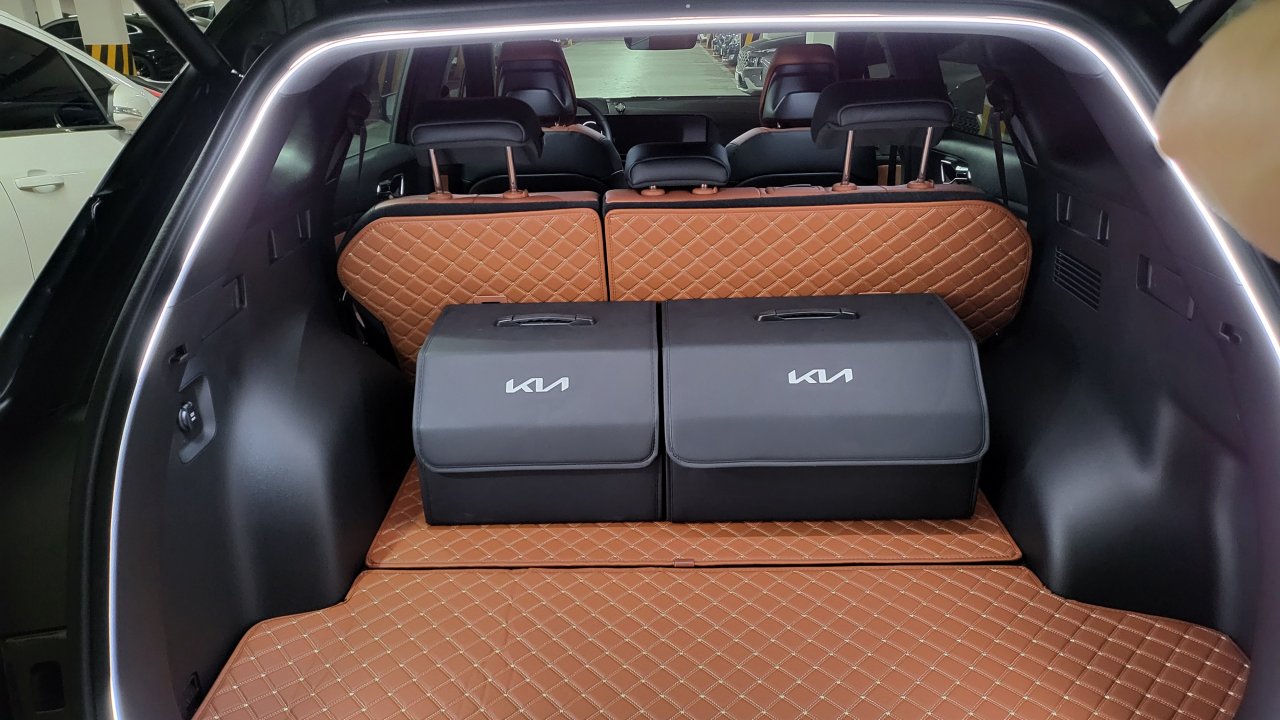

완성

트렁크를 열고 터치스위치를 통해 식빵등을 켠 상태입니다.
밝고 좋네요 ㅎㅎㅎ
