자동차 배터리 상태 체커 재연결(SoH 오동작)

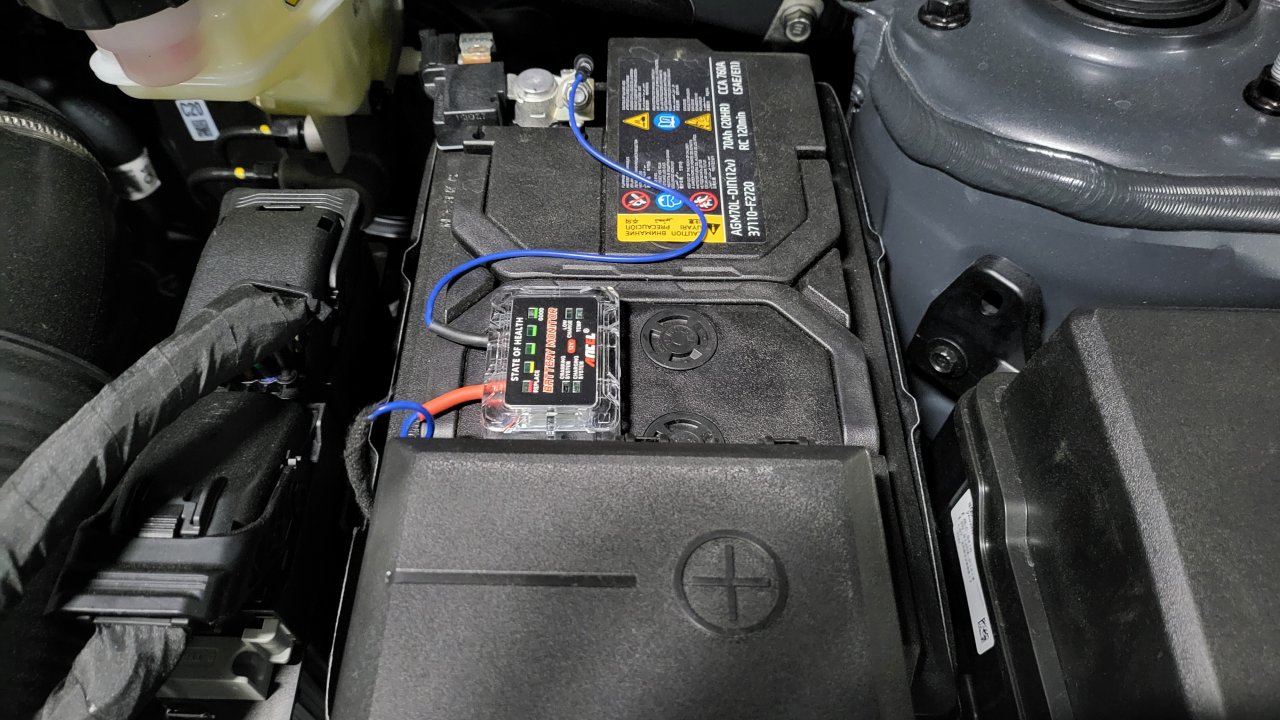

지난번 설치했던 배터리 모니터링 모듈이 아무래도 설치가 잘못된 것 같아서 확인을 좀 해 봤습니다.



SoH 및 SoC 이상

위 제품을 설치하고 며칠 동안 타고 다니면서 봤는데...

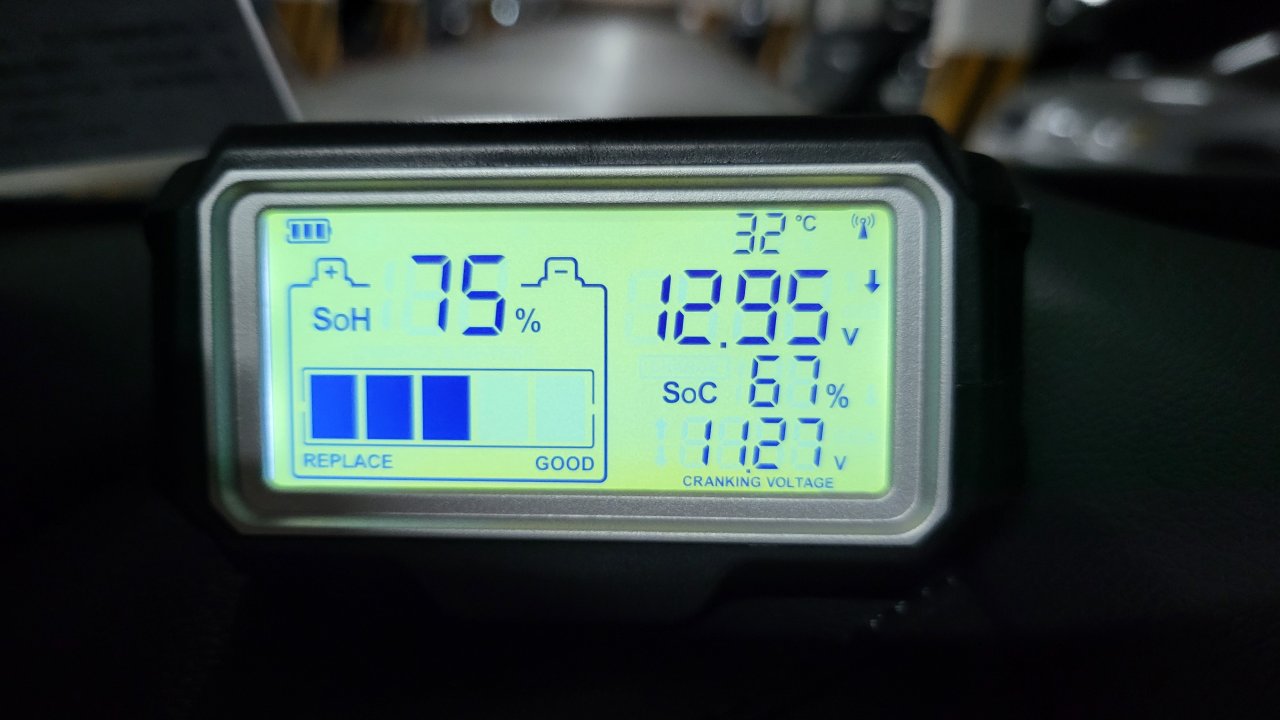

SoH(배터리 수명)가 새차인데 75%로 측정이 되고, SoC(충전상태)는 주행을 해도 100%가 안 되더군요.
출퇴근 거리가 아주 멀지는 않지만 그래도 왕복 40Km는 충분히 되는데 이상하게 최대 80% 정도만 충전이 되네요.
기존 차량(QM5) 일반 배터리도 퇴근까지 타면 100% 완충이 되는데, 스포티지는 AGM 배터리인데....

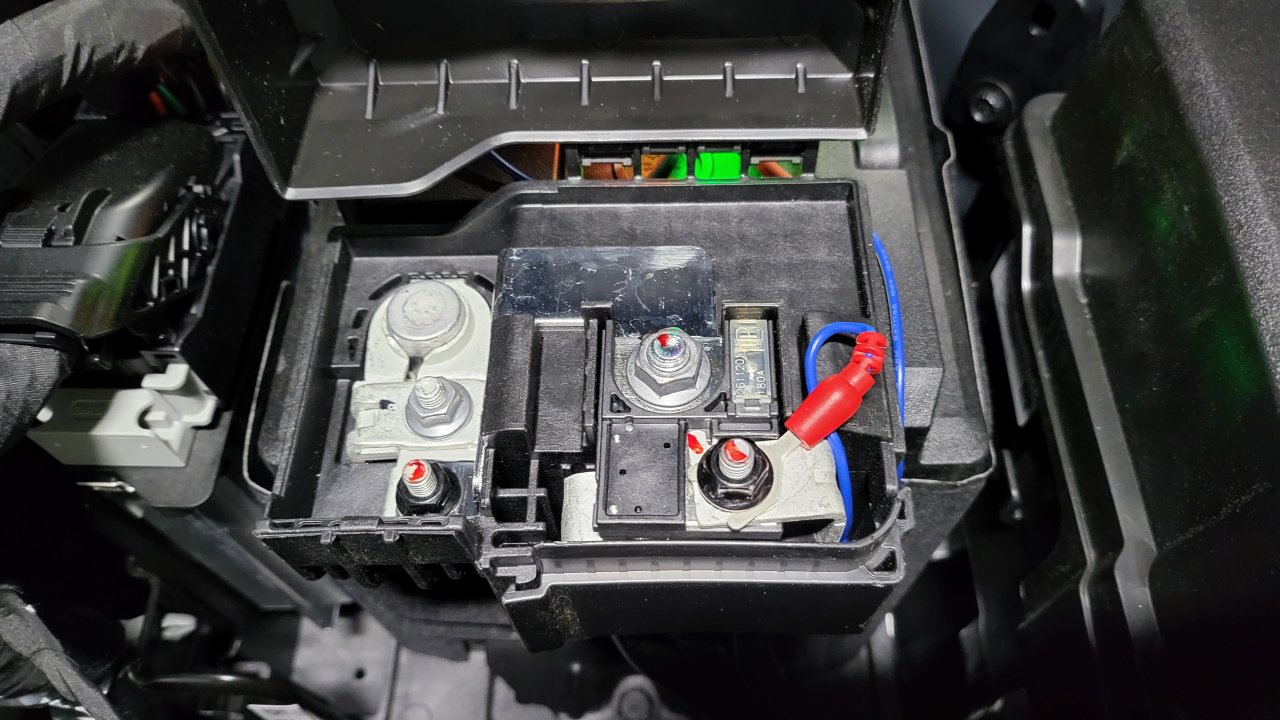

현재 설치 위치

곰곰이 생각해 보다가 의심 가는 부분이 있어서 확인해 봤습니다.
기존 배터리 체크모듈의 +단자 설치 위치가 전류센서 이후에 설치를 해서 측정이 정확하지 않은 것 같아서...

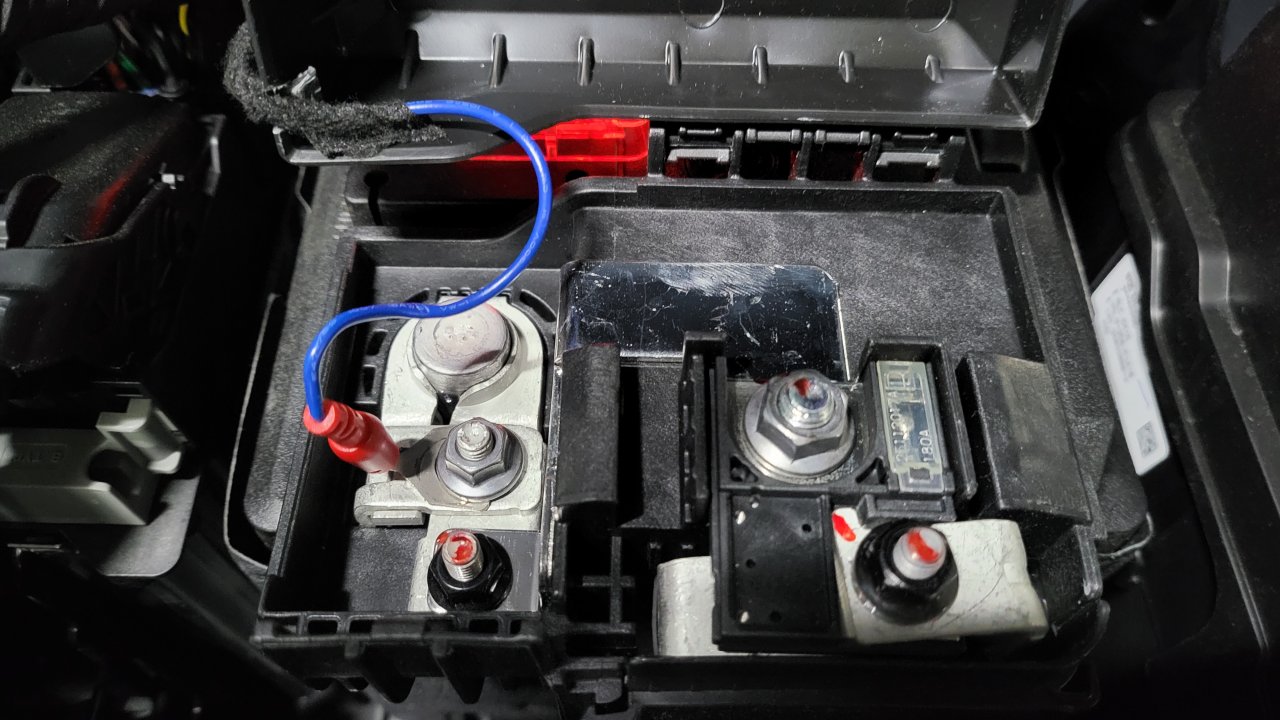

+단자 설치위치 변경

그래서 배터리 +단자 쪽에 바로 설치를 했습니다.
어쩔 수 없이 +단자 커버에 케이블이 지나갈 수 있도록 살짝 구멍을 내었네요~



그래도 커버를 덮으니 깔끔하네요.



정상동작 확인

드디어 SoH가 100%가 되었습니다.
역시 전류센서 때문에 문제가 된 것 같네요 ㅎㅎ
SoC가 55% 인 이유는 QM5를 타고 가서 충전을 못하고, 작업하느라 트렁크를 계속 열고 닫았더니 ㅋ~
