TRX6 바디 자석마운트 커넥터(LED)

드디어 바디 자석 마운트 작업이 완료되었습니다.
LED 커넥터를 케이블로 하지 않고, 자석 마운트를 이용하려다 보니 전체적으로 작업이 지연되었네요 ㅎㅎ

일반 자석마운트를 커넥터로 개조하시는 분들도 계시던데..
저는 2회선이 연결되어야 해서 커넥터 기능이 있는 자석마운트를 구매해서 2채널로 변경했습니다.

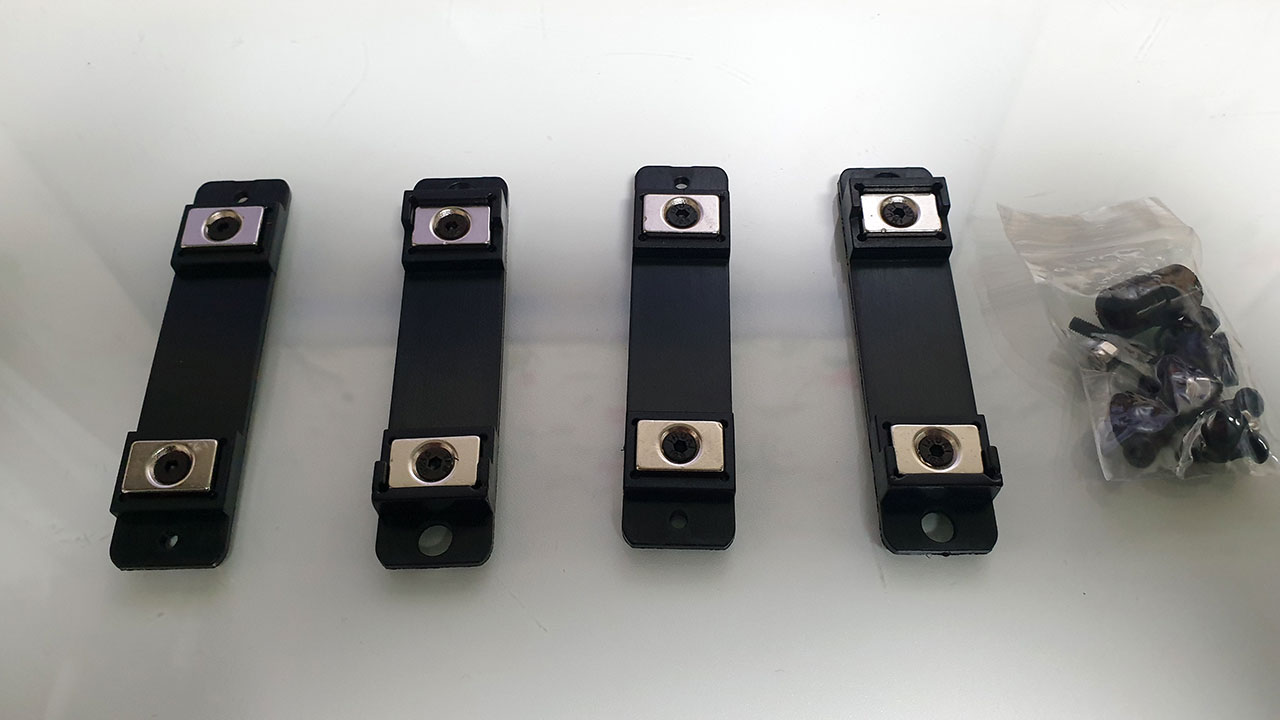

GRC 레이싱의 LED커넥터 기능이 있는 바디 자석 마운트 입니다.



처음엔 이런 일반 자석마운트를 구입했었는데 일단 스페어부품통으로~~ ㅎㅎ

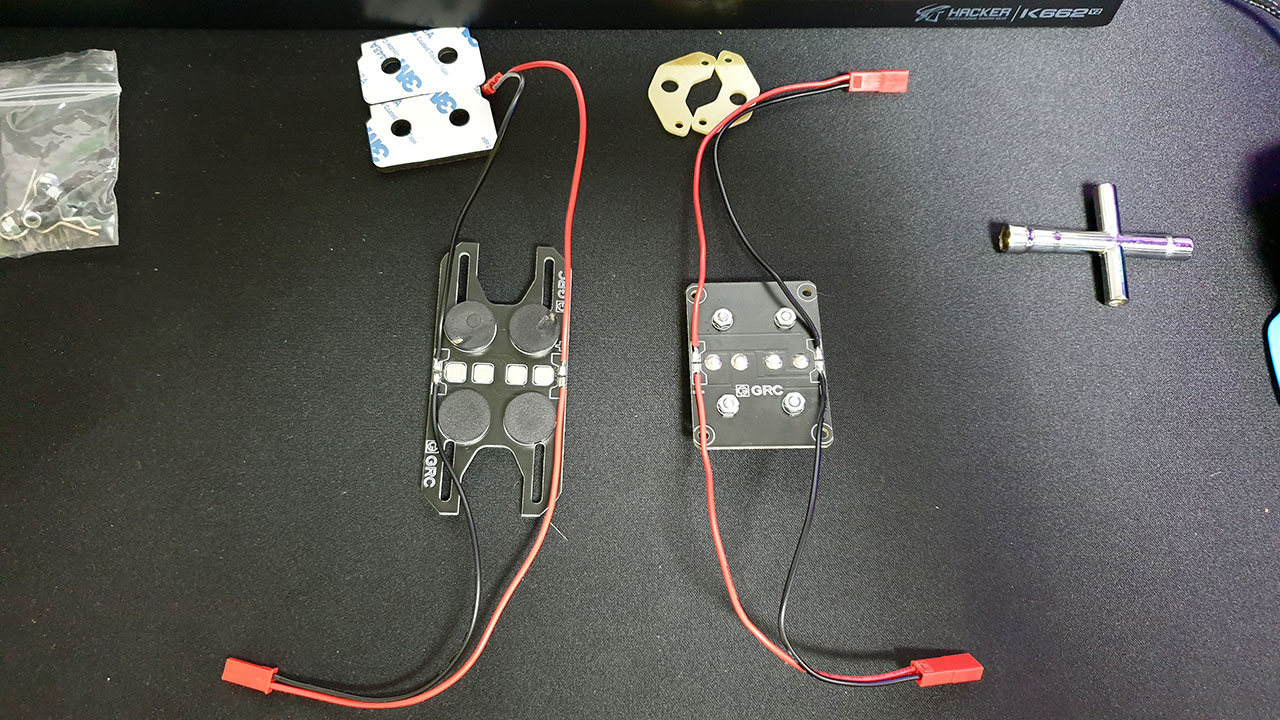

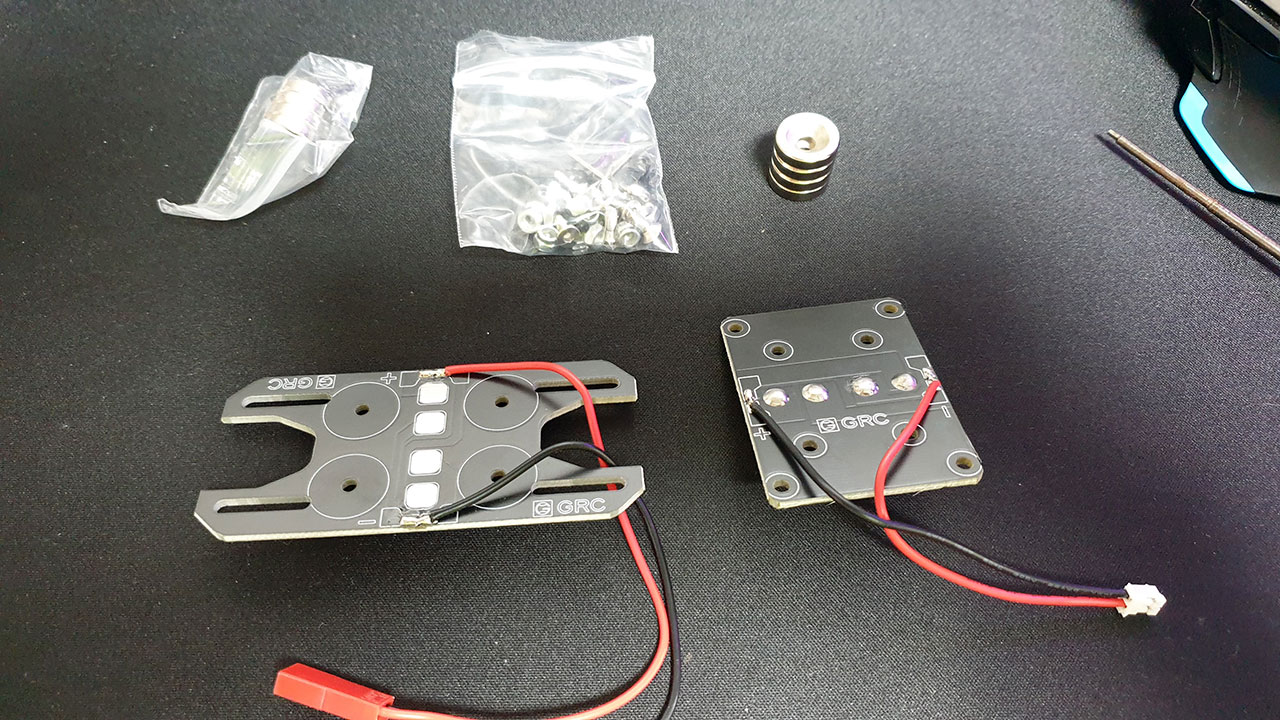

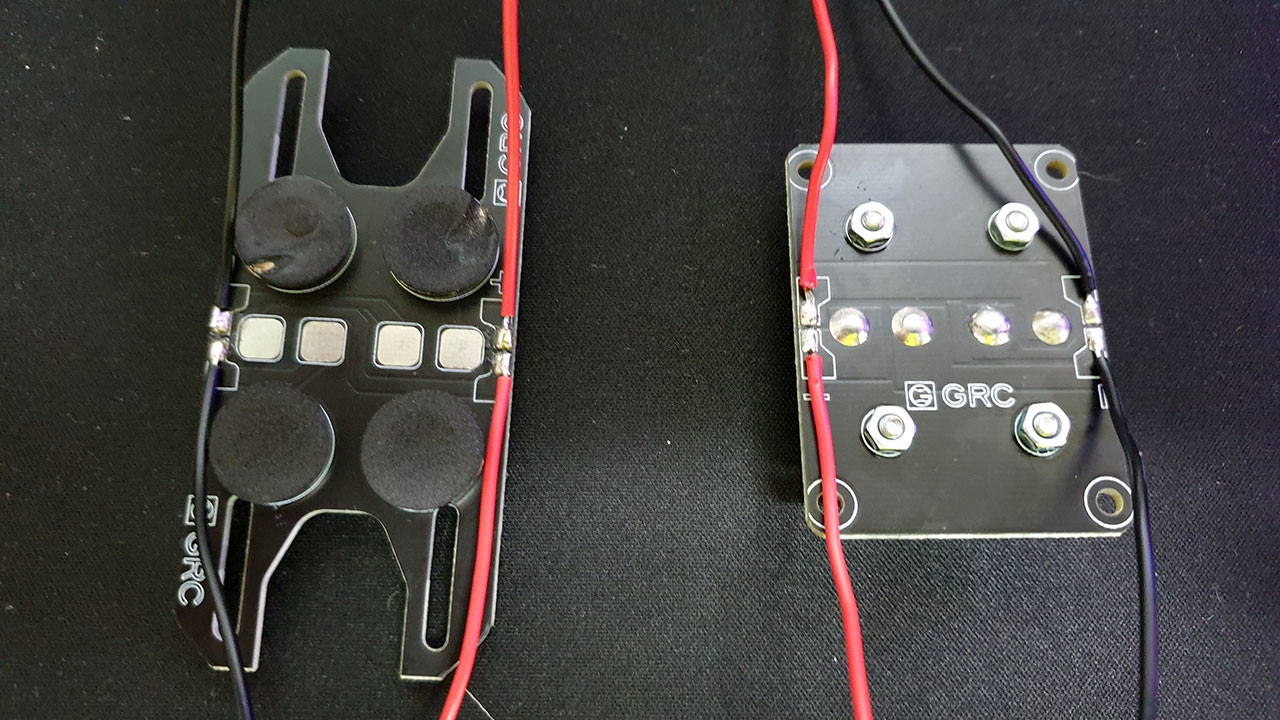

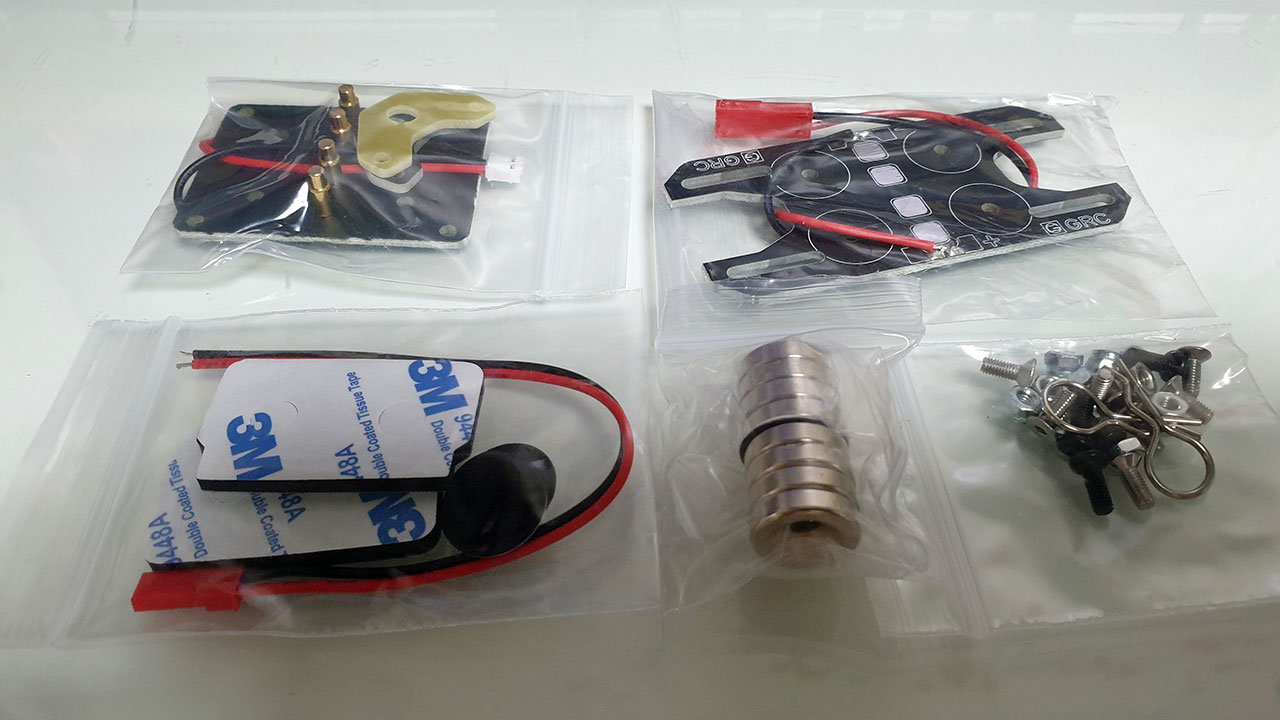

구성품은 상/하단 마운트 PCB, 네오디움자석, 고정핀 및 볼트, 양면태이프 등이 포함되어 있습니다.



우선 설치방향을 확인합니다.

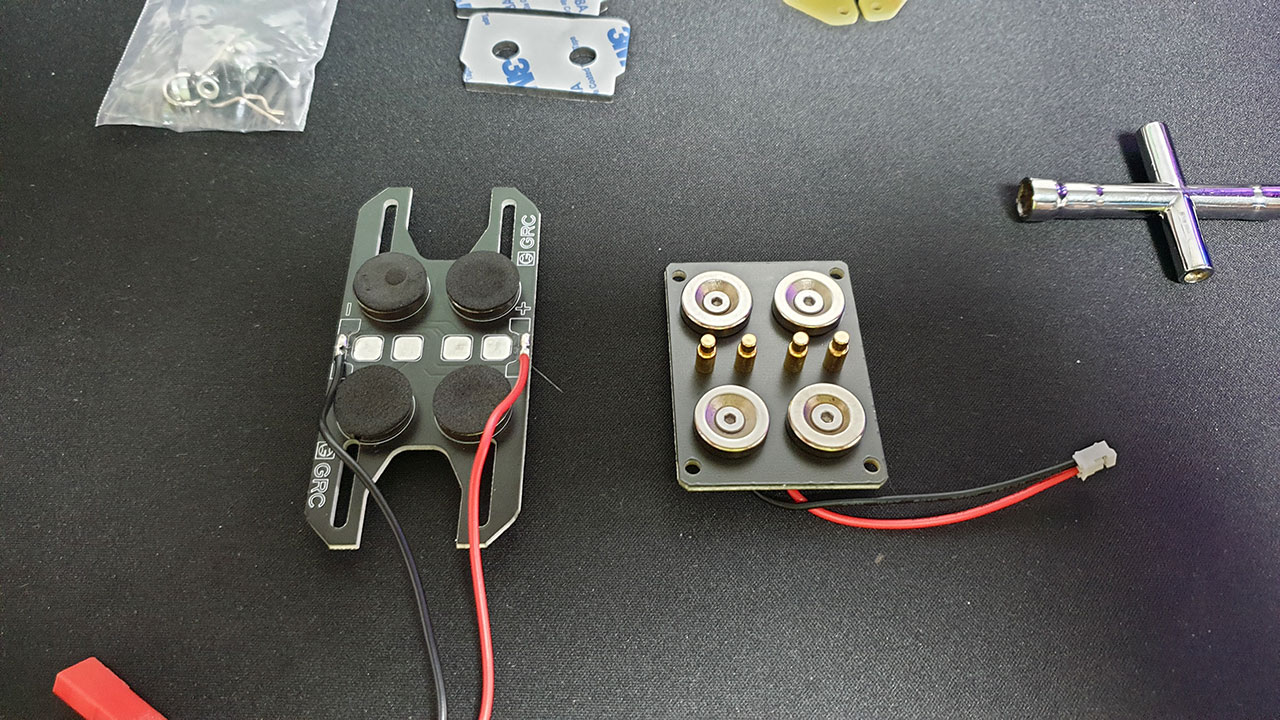

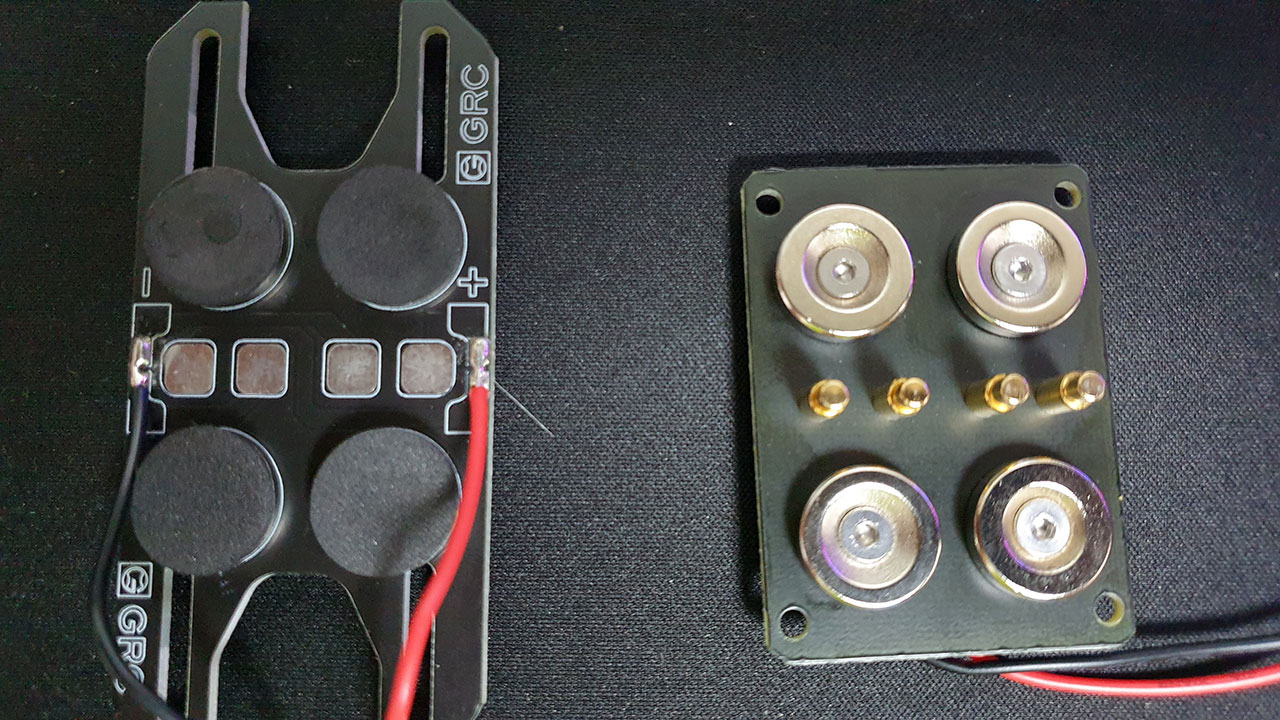

네오디움 자석을 극성에 맞춰서 볼트로 장착하고, 맞물리는 부분에 포함된 스폰지를 붙여줍니다.

네오디움 자석은 자석끼리 강하게 부딪치면 쉽게 깨지기 때문에 조금 주의해야 합니다.



기존 배선상태는 2개를 접점을 붙여서 납땜이 되어 있습니다. 이걸 각각 사용할 수 있도록 분리해 줍니다.

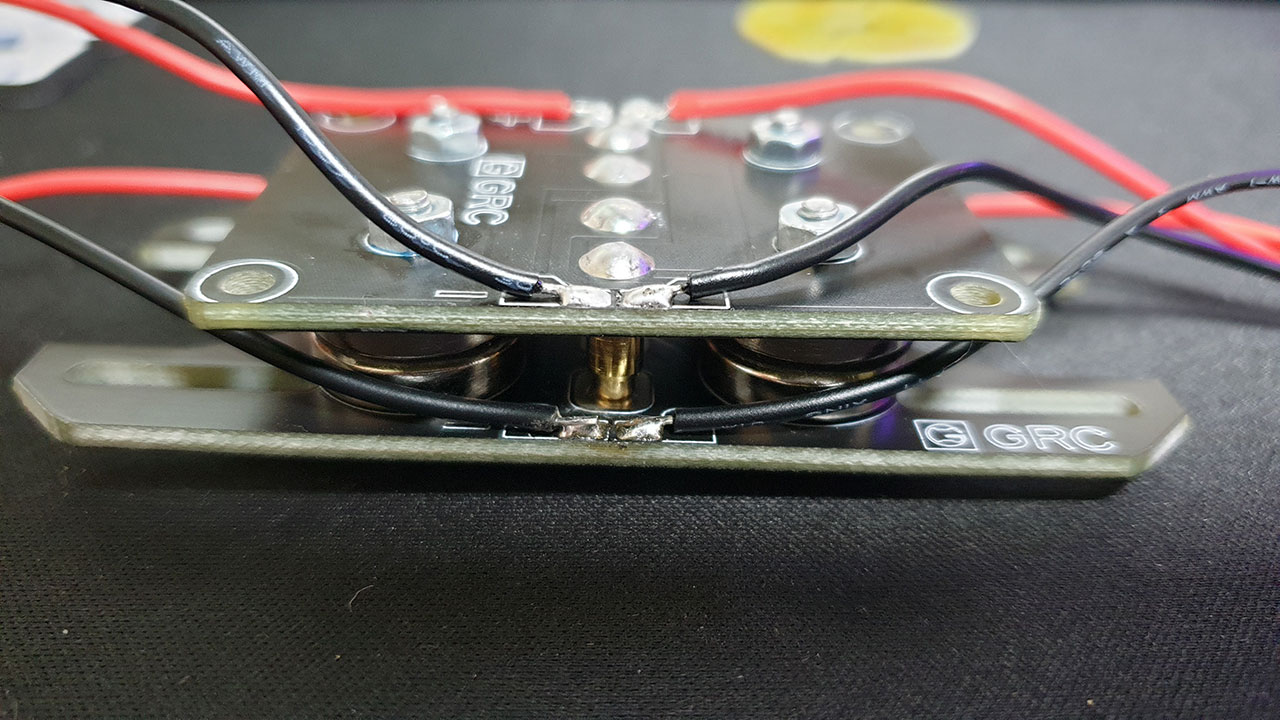

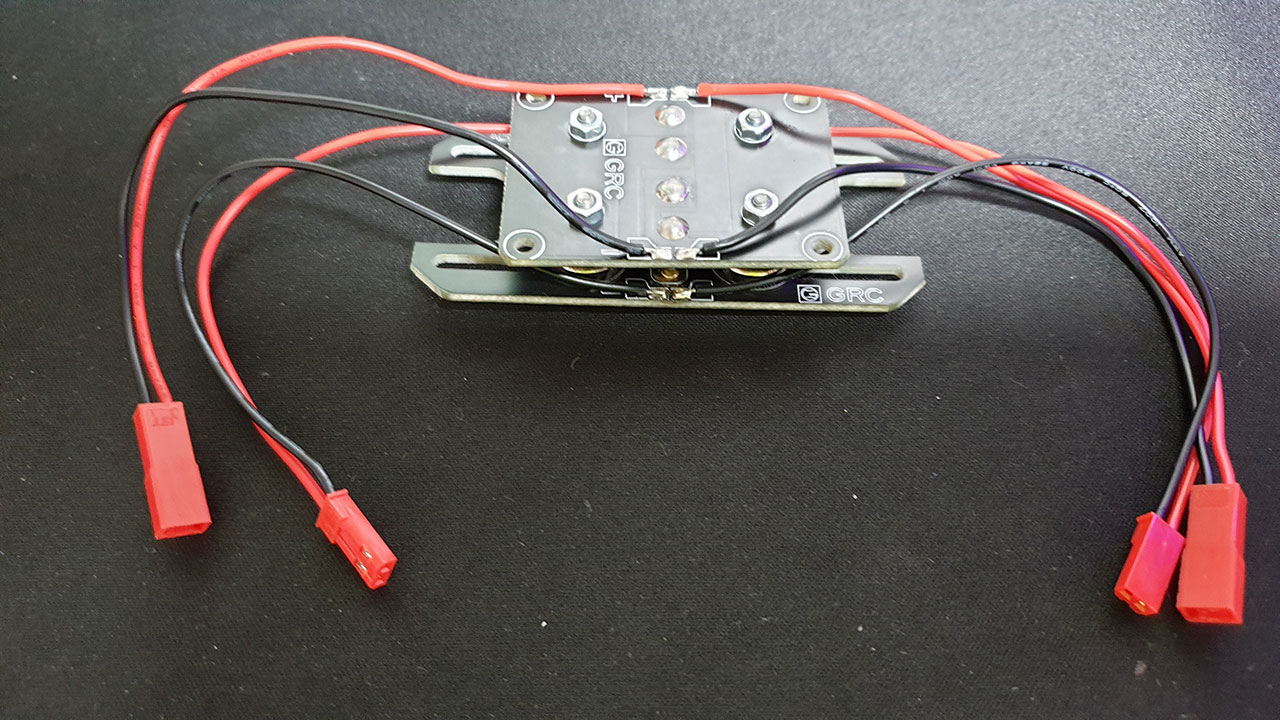

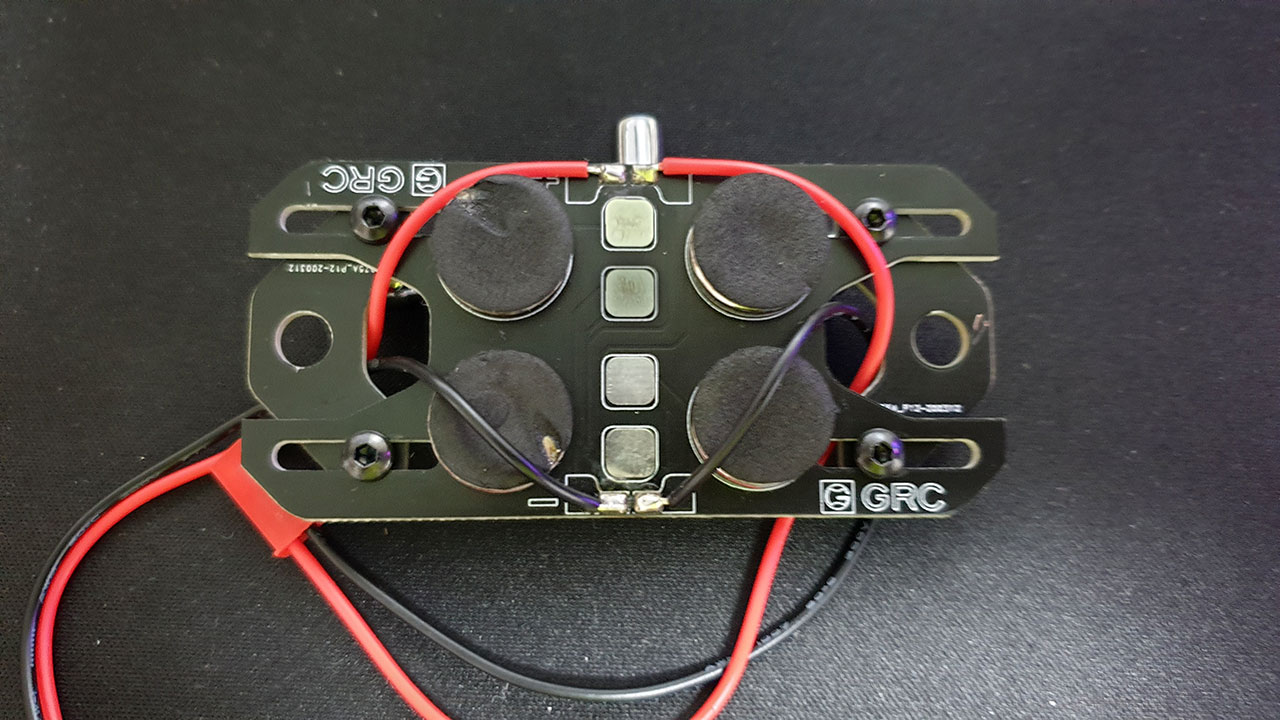

이렇게 각각 2채널로 동작할 수 있도록 배선 납땜을 새로 했습니다.



각각 6V가 전달되지만 하나는 항상 공급이 되고, 나머지 하나는 송신기 설정에 따라 On/Off 됩니다.

위 제품은 최대 3개 채널로 사용할 수 있습니다.
마이너스(접지) 단자는 하나만 사용하면 되므로 신호선이든 전원선이는 최대 3개를 사용할 수 있습니다.
저는 6V 전압만 따로 공급해 주면 되므로 접지선을 하나로 사용하지는 않았습니다.



상/하단 결합시 상태를 확인하기 위해 네오디움 자석이 깨지지 않도록 주의해서 장착해 봅니다.



연결되었을때 커넥터 접점부분도 이상이 없는지 확인해 봅니다.



고정이 쉽도록 케이블을 조금 정리해 주었습니다.



마운트를 결합한 상태에서 상단에 제품에 포함된 양면태이프를 붙이고 바디를 씌워주면 정확한 위치에 고정할 수 있습니다.

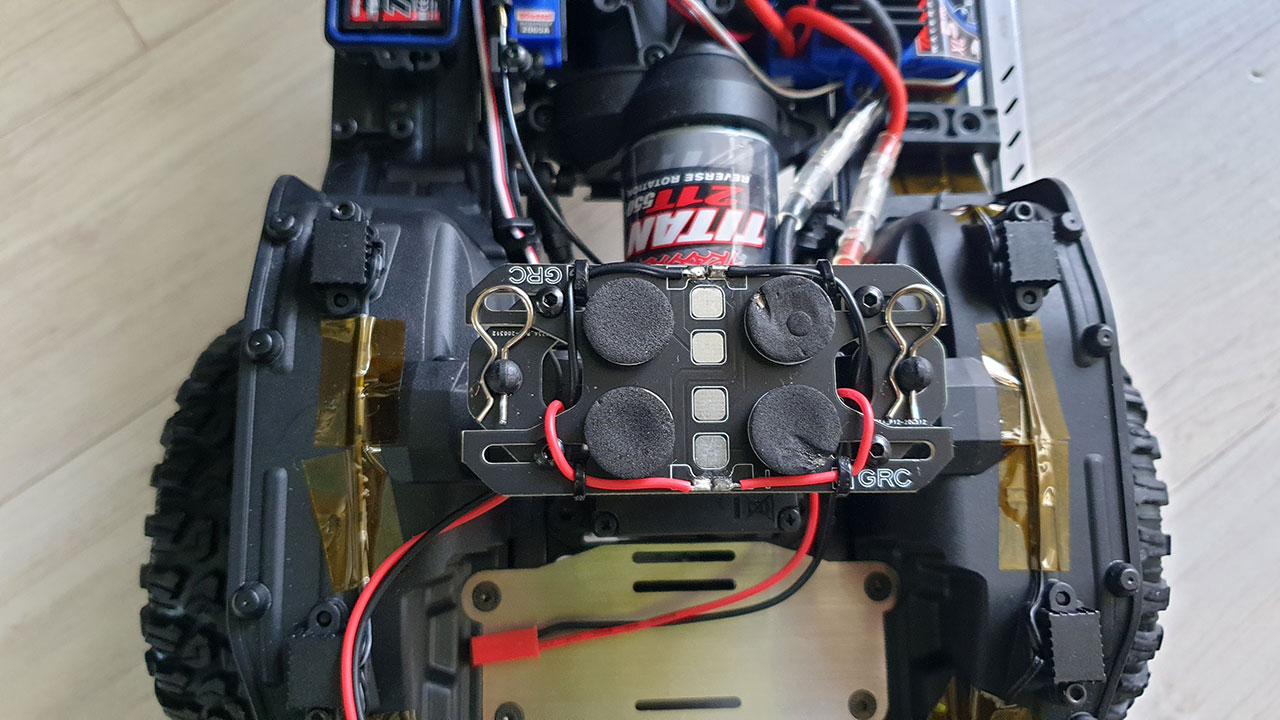

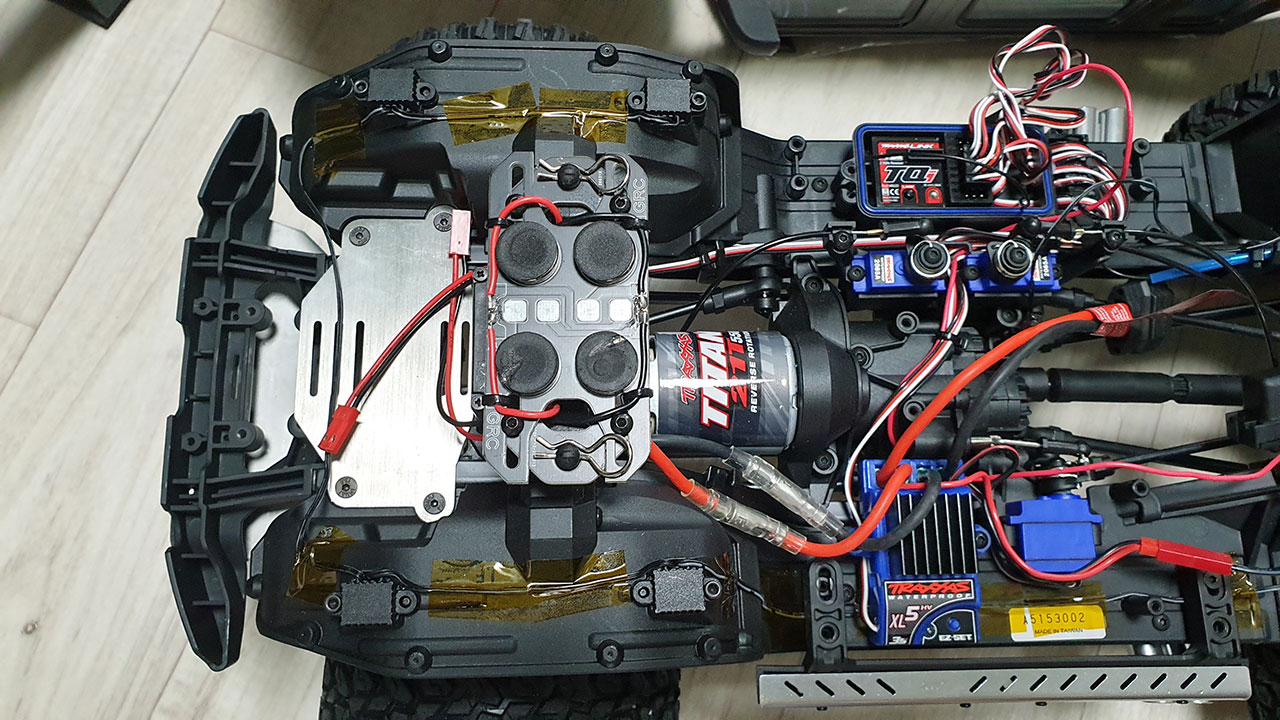

하단 마운트를 새시에 고정하고 배선정리를 해 줍니다.

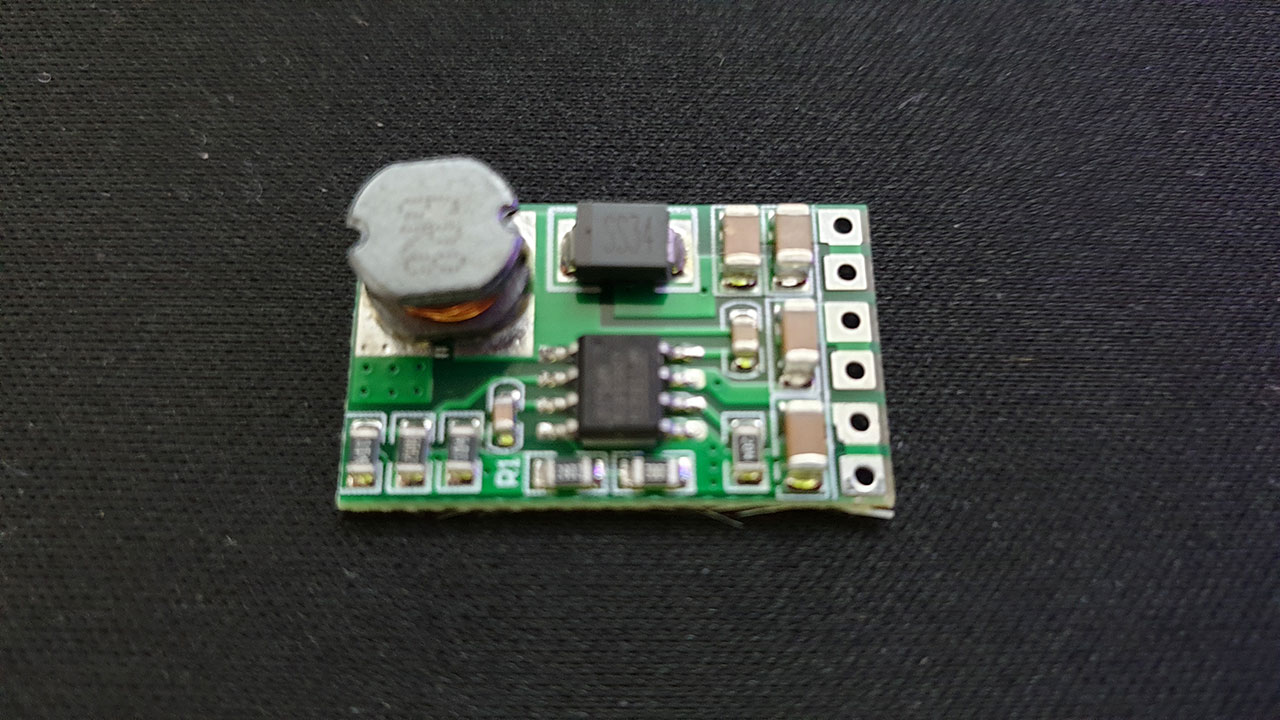

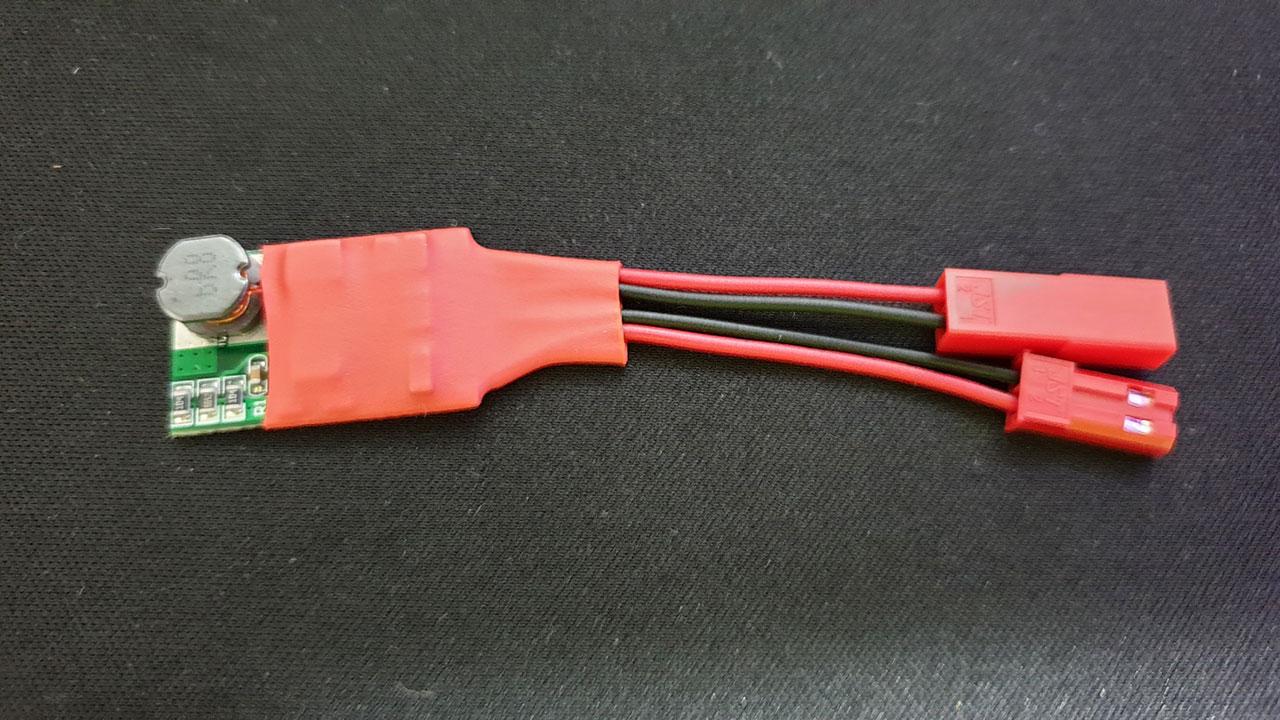

바디 내부에 장착할 순정LED용 3V 스텝다운 모듈 입니다.



입/출력 단자에 JSP커넥터를 달아주고 수축튜브로 정리해 줍니다.



하단 마운트 PCB고정이 완료되었습니다.

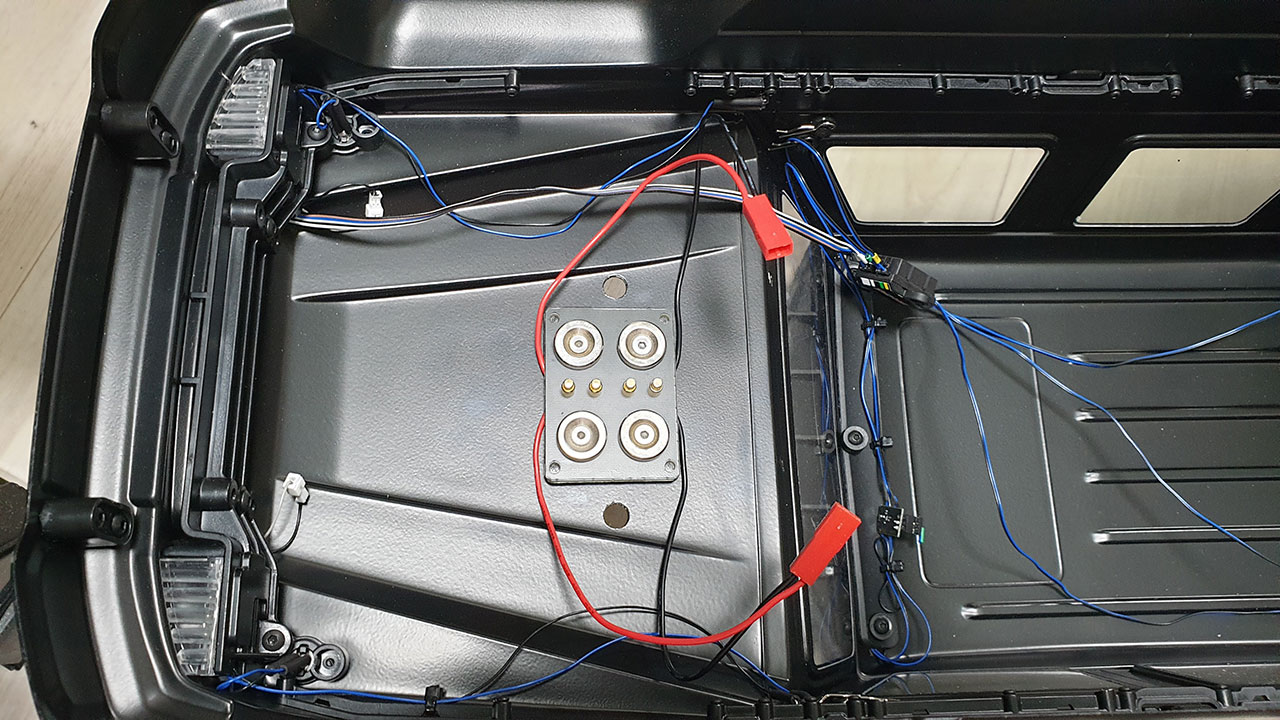

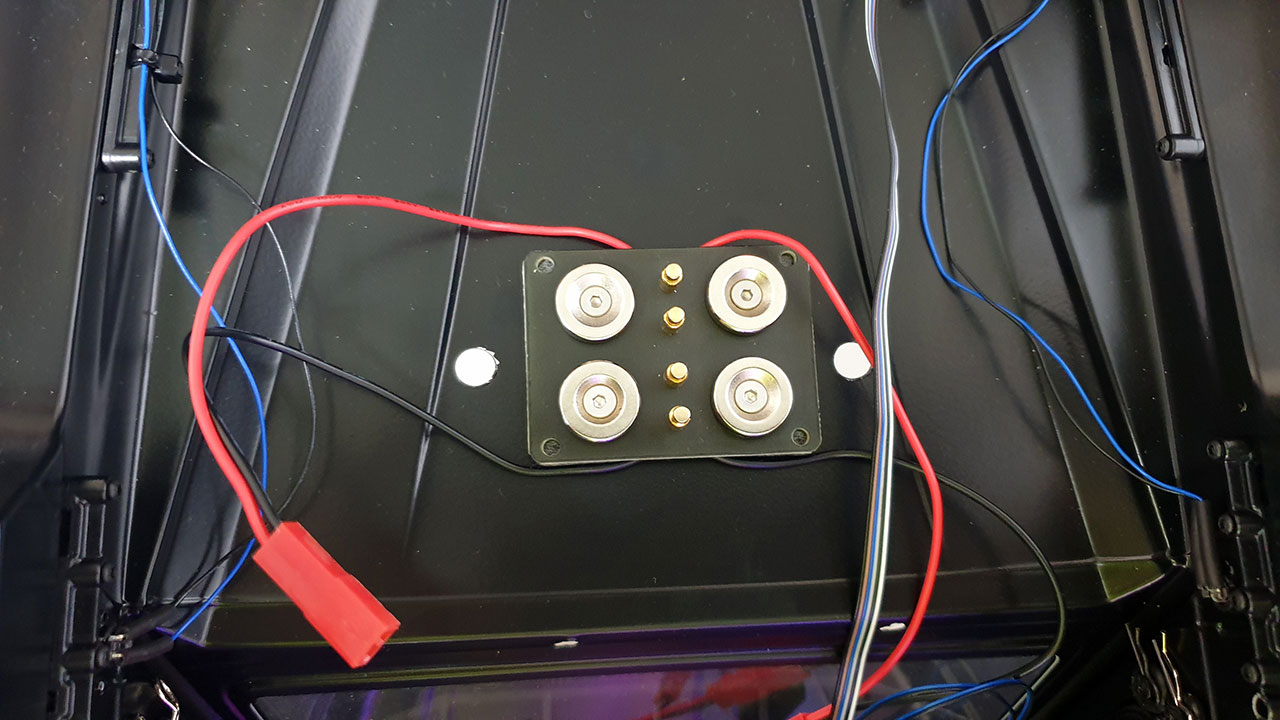

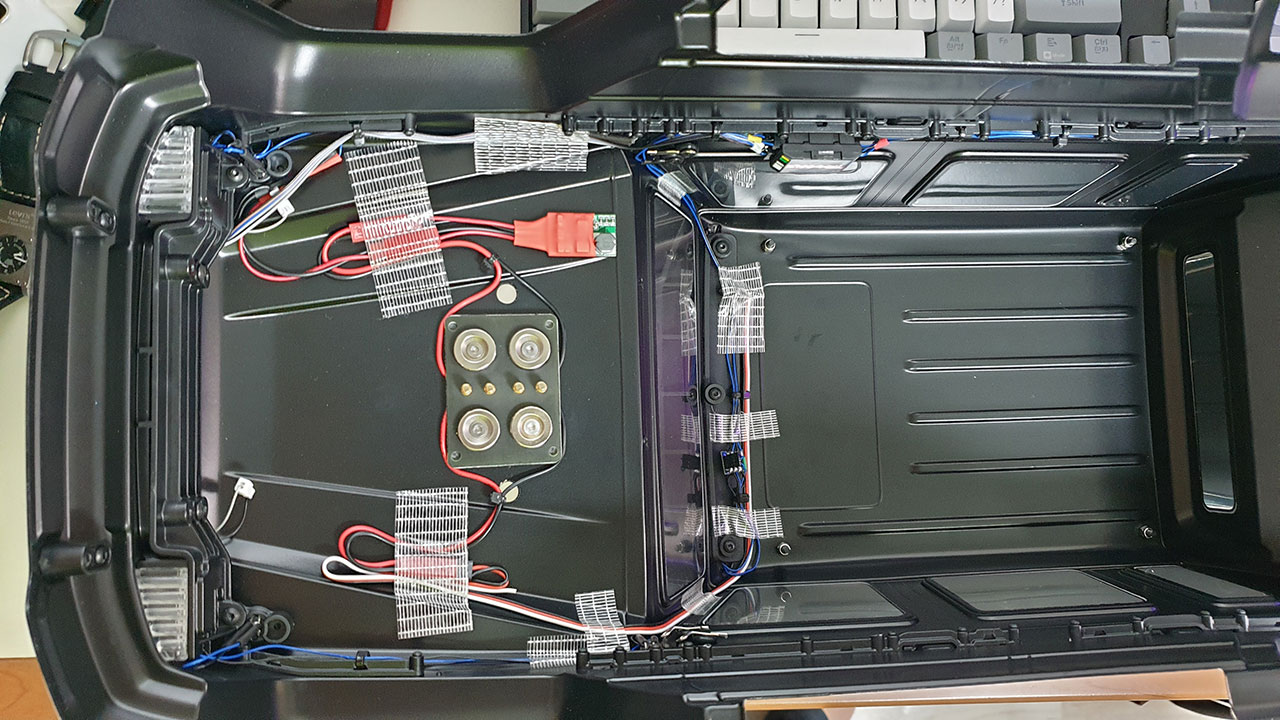

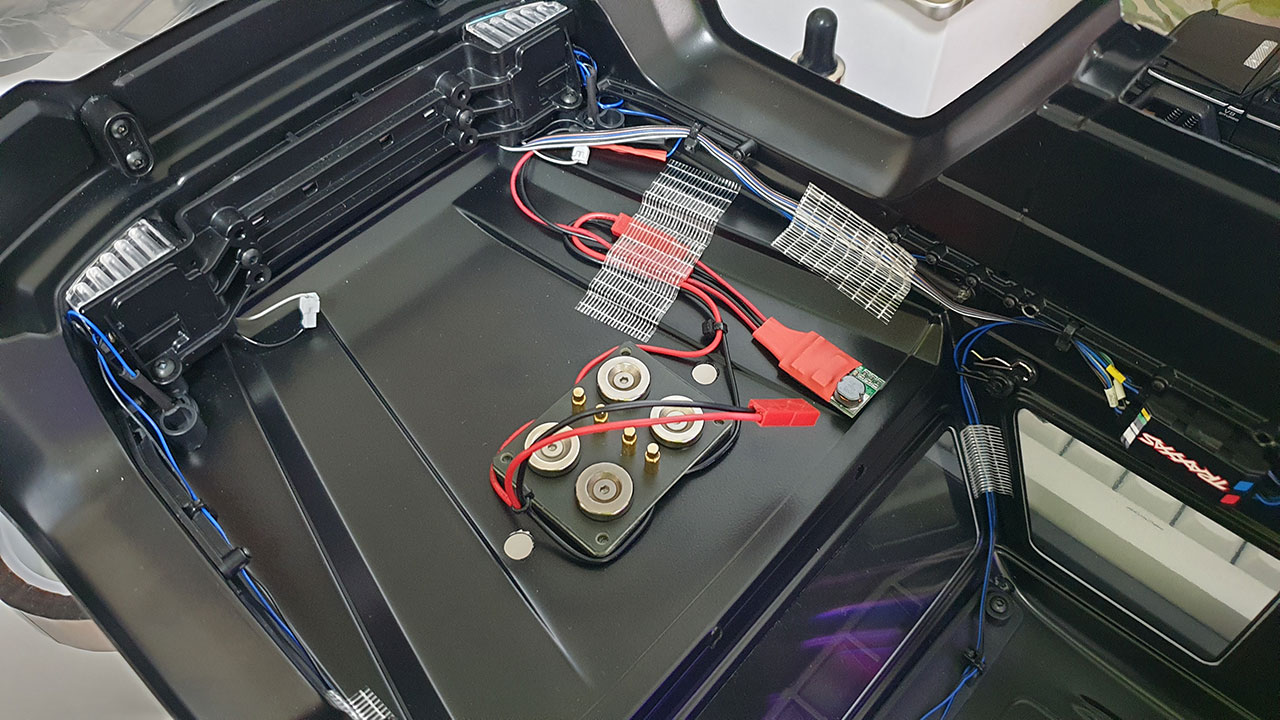

바디에 장착한 상단 마운트 PCB의 배선을 정리해 줍니다.



바디 순정LED모듈을 위한 스텝다운 PCB도 함께 정리해 줍니다.



바디쪽의 LED배선 정리가 대충 마무리 되었네요~

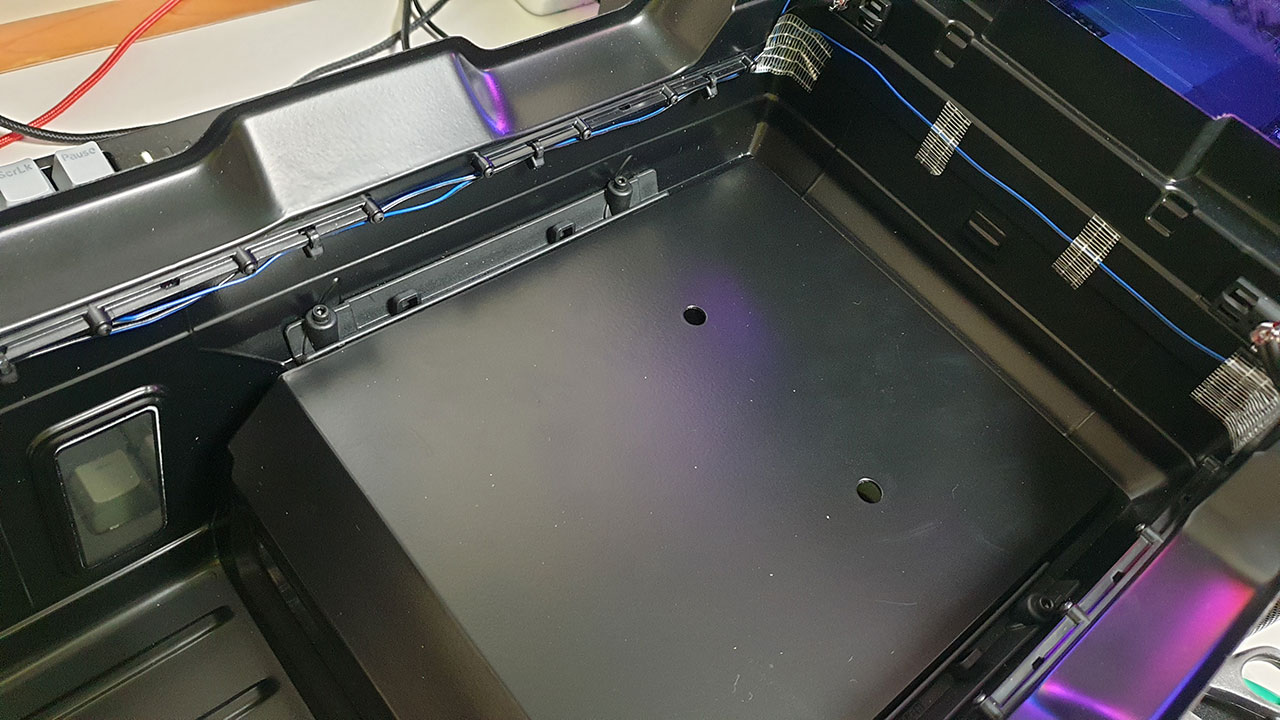

순정LED 배선도 간섭이 생기지 않는 곳으로 정리했습니다.

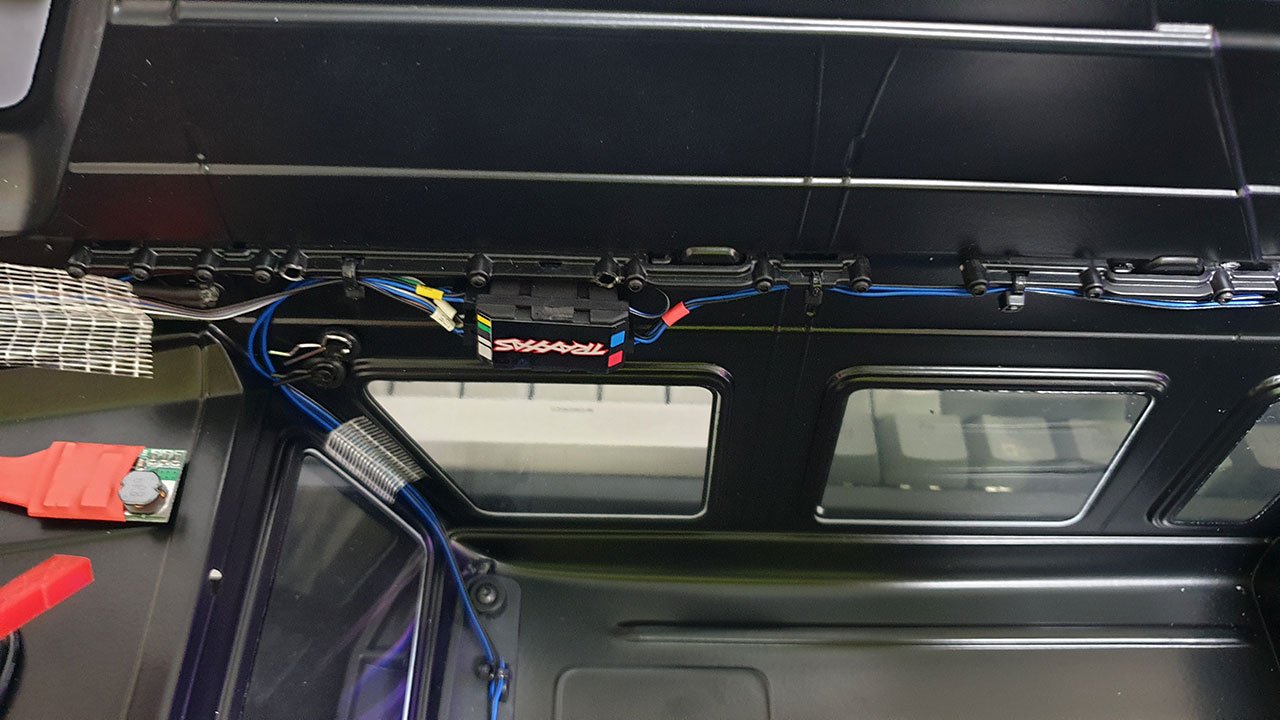

배선 분배기도 이너바디에 간섭이 되지 않는 위치로 장착하였습니다.



3V 스텝다운 모듈도 적당한 위치에 고정해 줍니다.

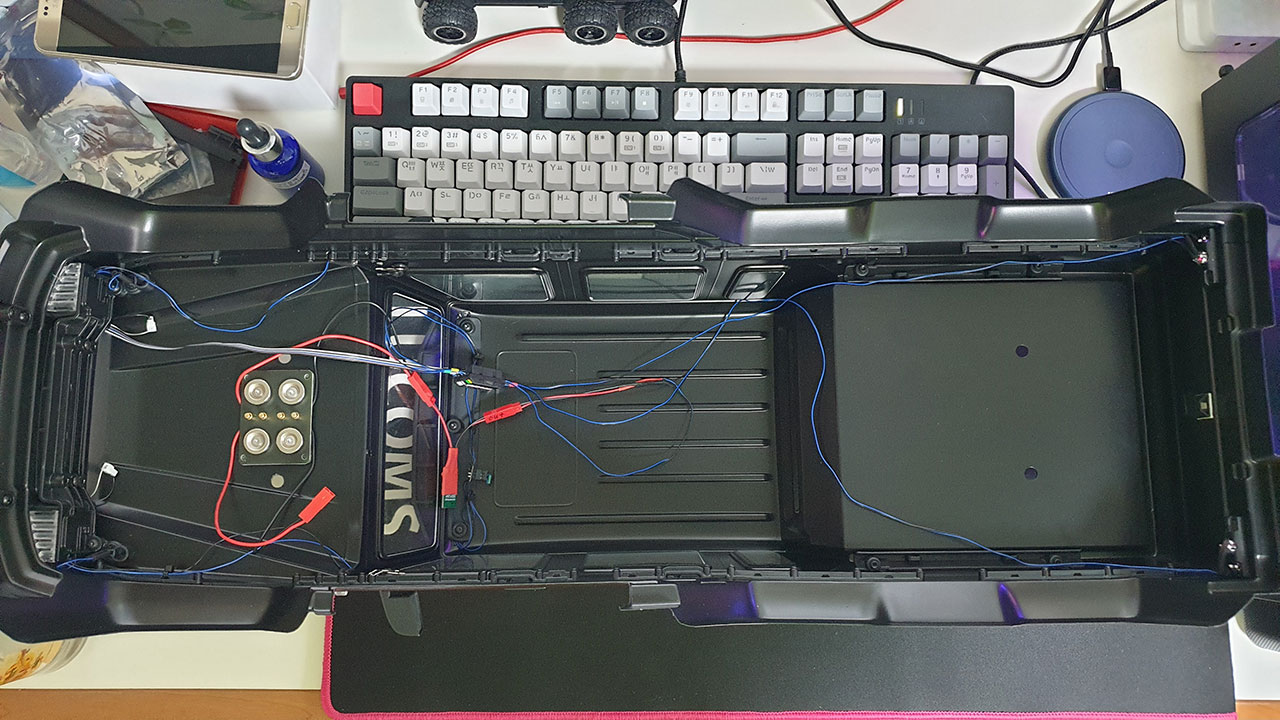

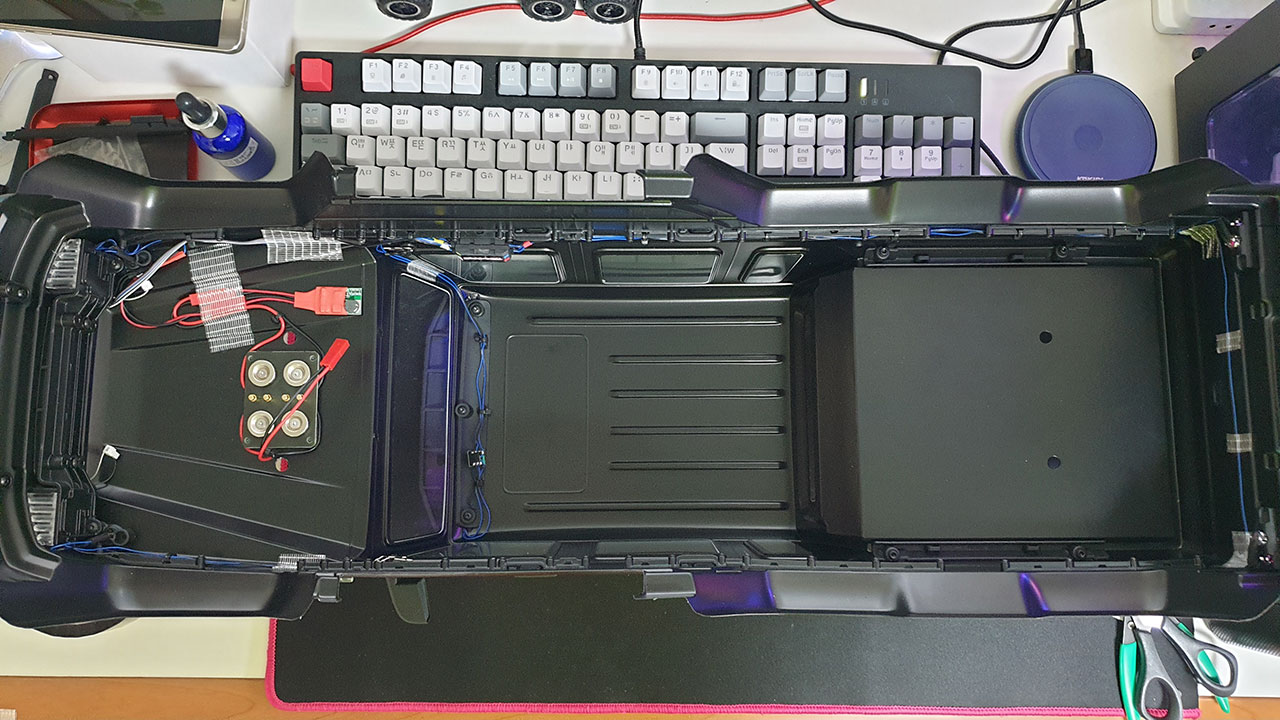

바디 배선정리가 완료되었습니다.

보강 태이프로 바디 전체를 보강 겸 해서 배선정리를 하려고 했는데...
혹시 배선상태를 수정하거나 할 때 힘들 것 같아서 보강 태이프 사용으로 최소한으로 작업했습니다.

나머지 새시 쪽 배선정리들은 따로 포스팅하도록 하겠습니다. ㅎㅎㅎ
LED 커넥터 기능을 포함하고 있는 자석마운트 제품은 정말 유용한 것 같습니다.
적극 추천하는 옵션 파츠입니다. ㅎㅎㅎ
