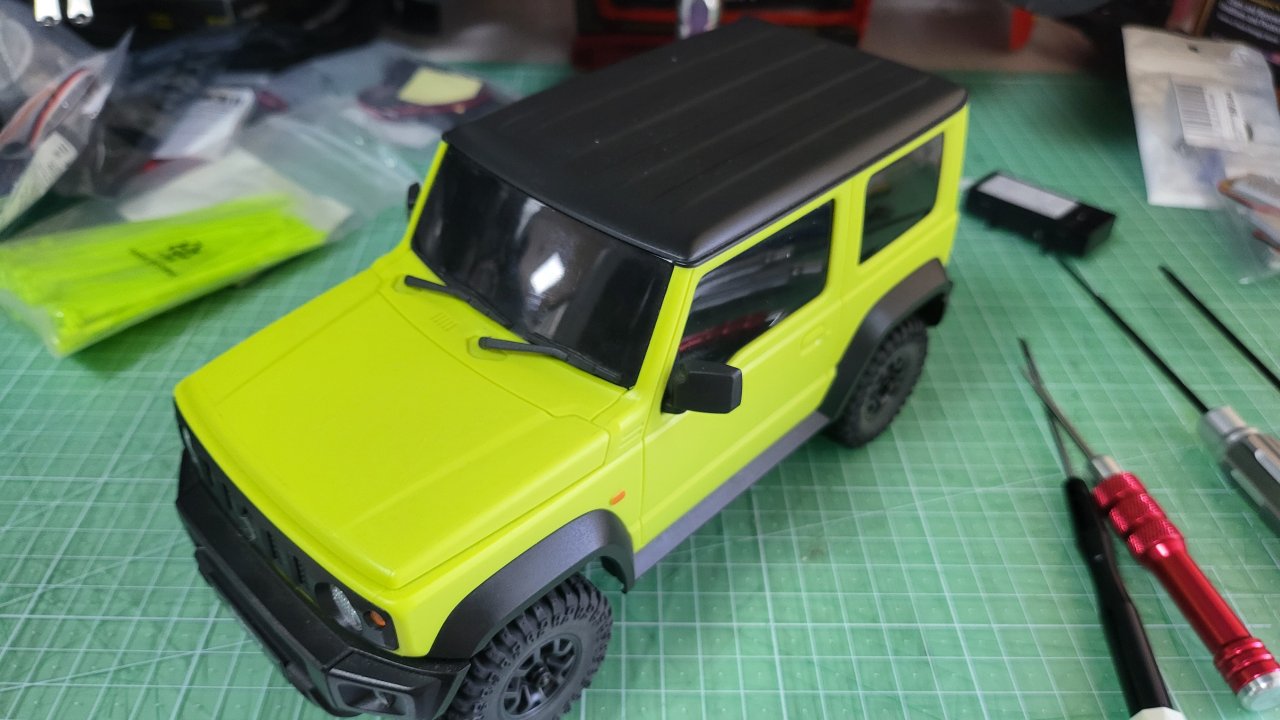

1:16 스즈키 짐니(샤오미) 배터리 업그레이드

작년 NB4 업데이트 이후에 수신기 바인딩이 안되어서 방치해 두었던 스즈키 짐니 수신기를 업데이트하고 다시 세팅을 했었죠.

자세한 내용은 아래 글 아래글 참조
https://junghwan.net/468

Flysky NB4 송신기 업데이트 후 수신기 바인딩이 안될 때



수신기를 업데이트하고 짐니를 충전 후 테스트 주행을 좀 해보는데 배터리가 너무 빨리 방전이 되어버리네요.
그냥 놔둘까 고민을 하다가 지난번 LiteVNA 구입 시 배터리 미포함인 줄 알고 따로 구입해 둔 2,000mAh 1S 리포 배터리가 있다는 게 생각이 나서 교체를 해 주었습니다. ㅎㅎ

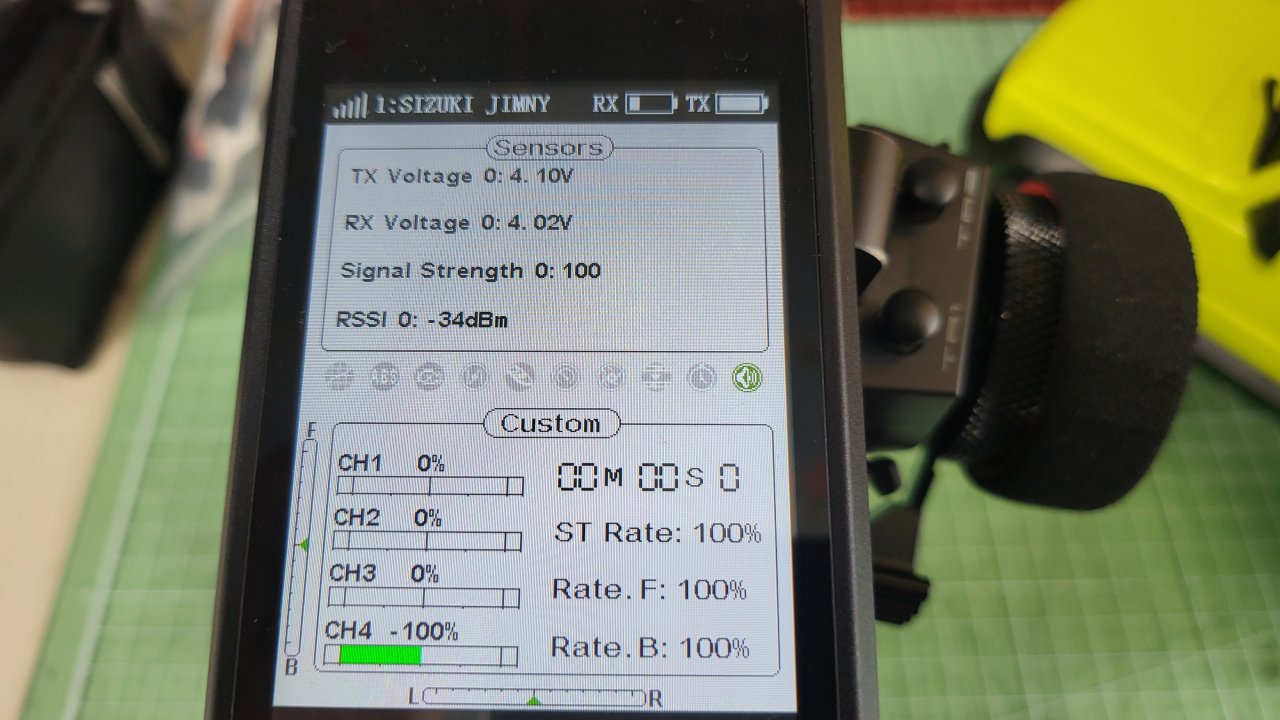

스즈키 짐니 바인딩

바인딩 후 수신기 전압을 보면 4.02V인데 조금만 움직이면 3.8V 이하로 떨어져 버리더군요.
(일체형 보드라서 수신기 전압이 메인 배터리 전압으로 보면 됩니다.)

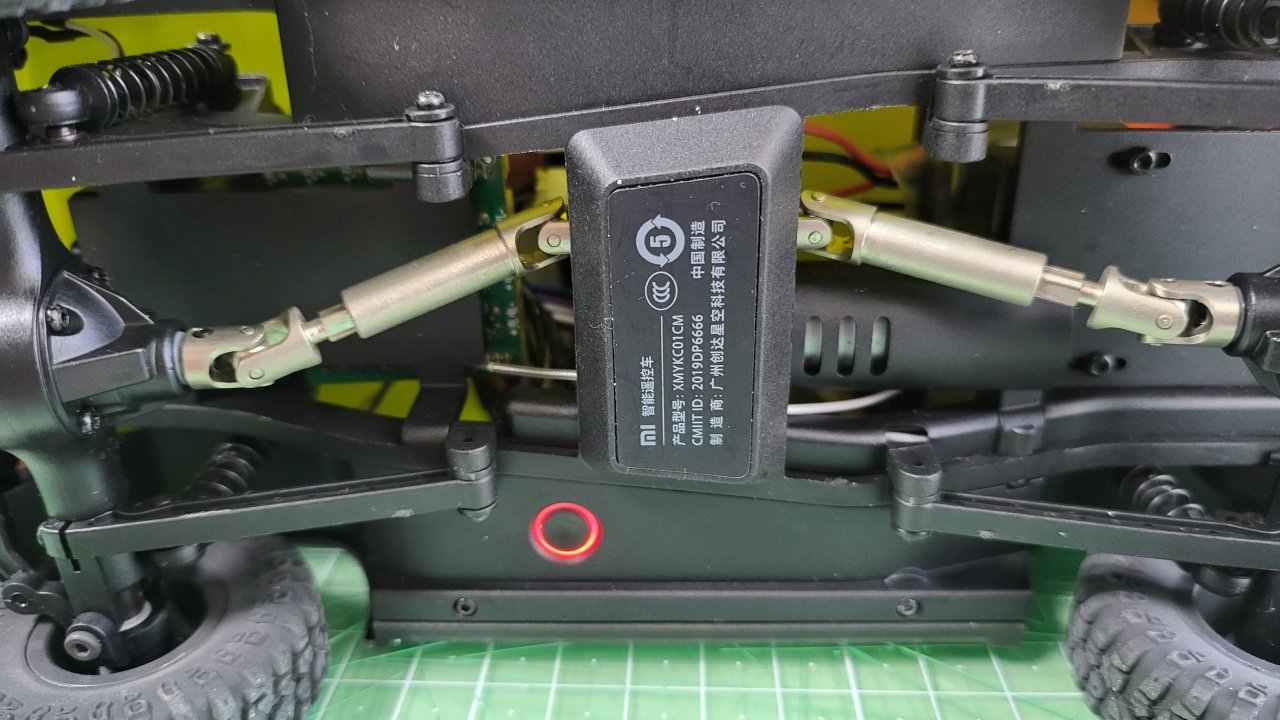

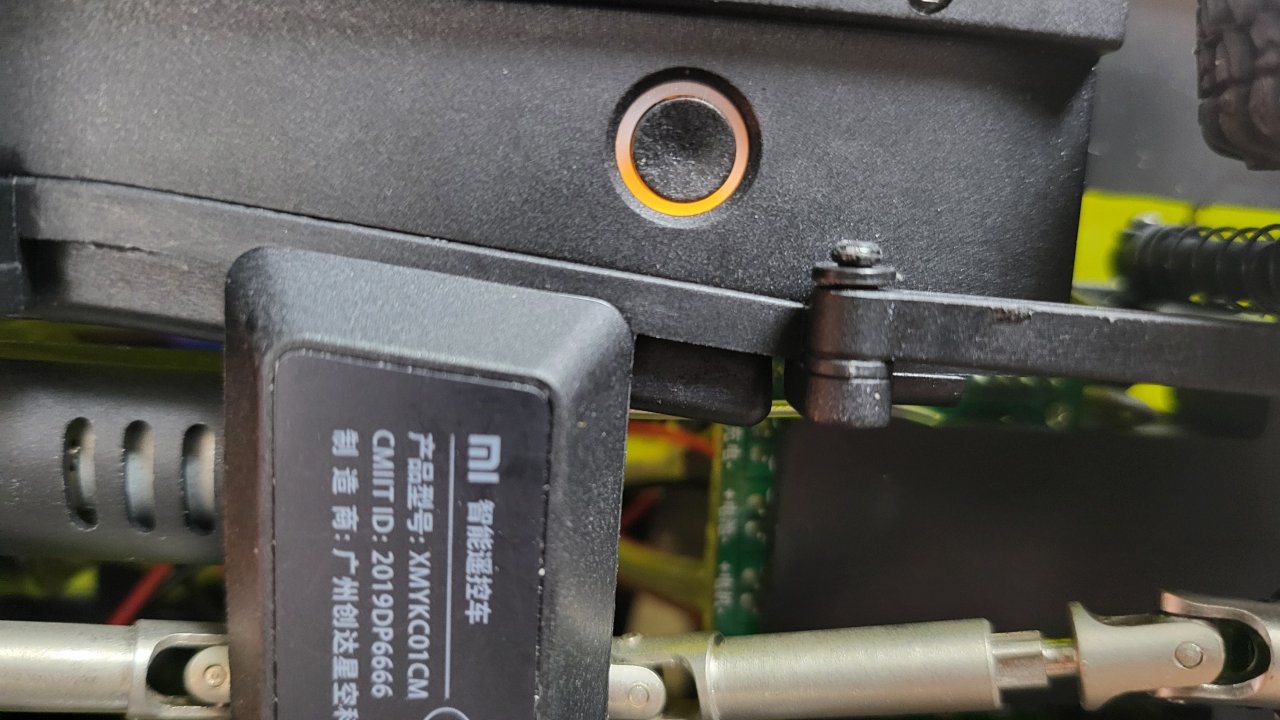

상태 LED

상태 LED도 계속 적색인데 이건 배터리 부족이라서 그런지 전원 On 상태라 그런 건지 모르겠네요 ㅋ~

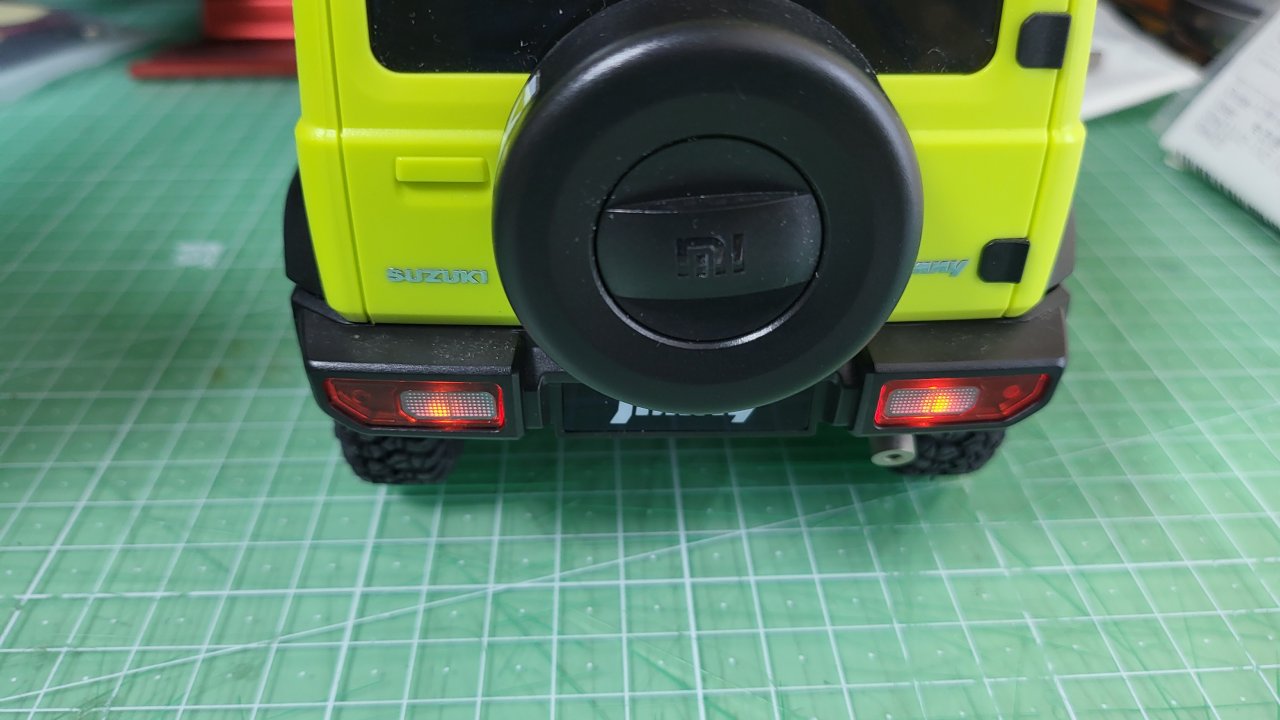

테일 램프

리어 쪽 LED도 좀 어두운것 같고..

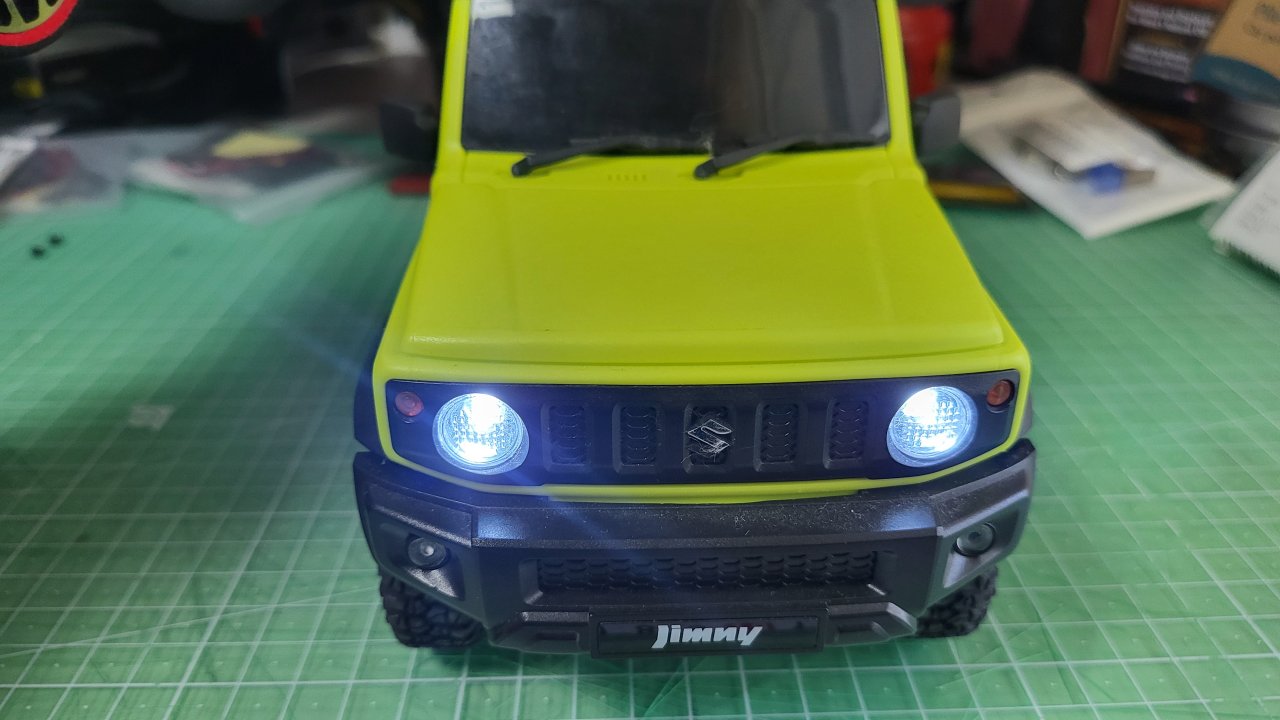

헤드 램프

전조등도 좀 어두운 것 같은데 기분 탓인지...
일단 배터리를 교체할 수 있는지 확인하기 위해 분해를 해 보겠습니다.

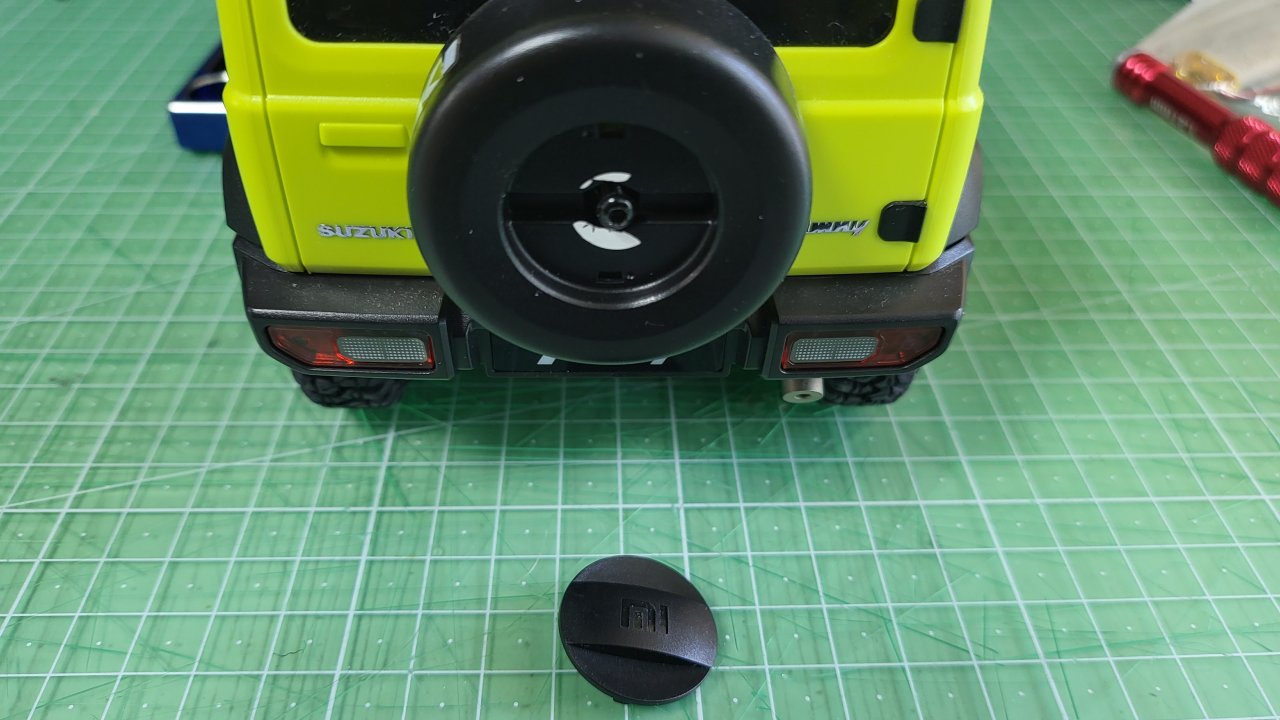

스페어 타이어 분리

일단 스페어 타이어 덮개를 왼쪽으로 살짝 돌려서 탈거한 후 볼트를 하나 제거하고 스페어타이어를 분리합니다.
스페어타이어를 분리하면 보이는 볼트 2개도 제거합니다.

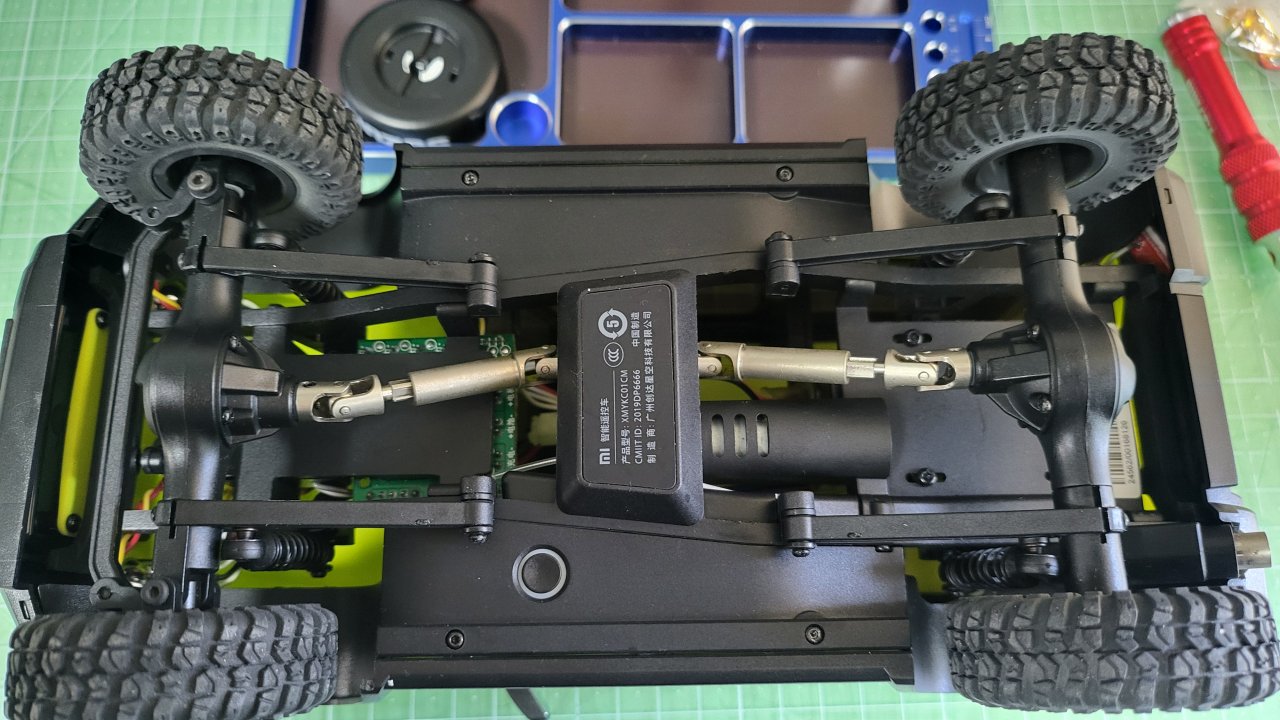

바닥면 볼트 6개 제거

바닥면 사이드에 보이는 볼트 4개를 제거하고 전륜 축 안쪽에 볼트를 2개 제거합니다.

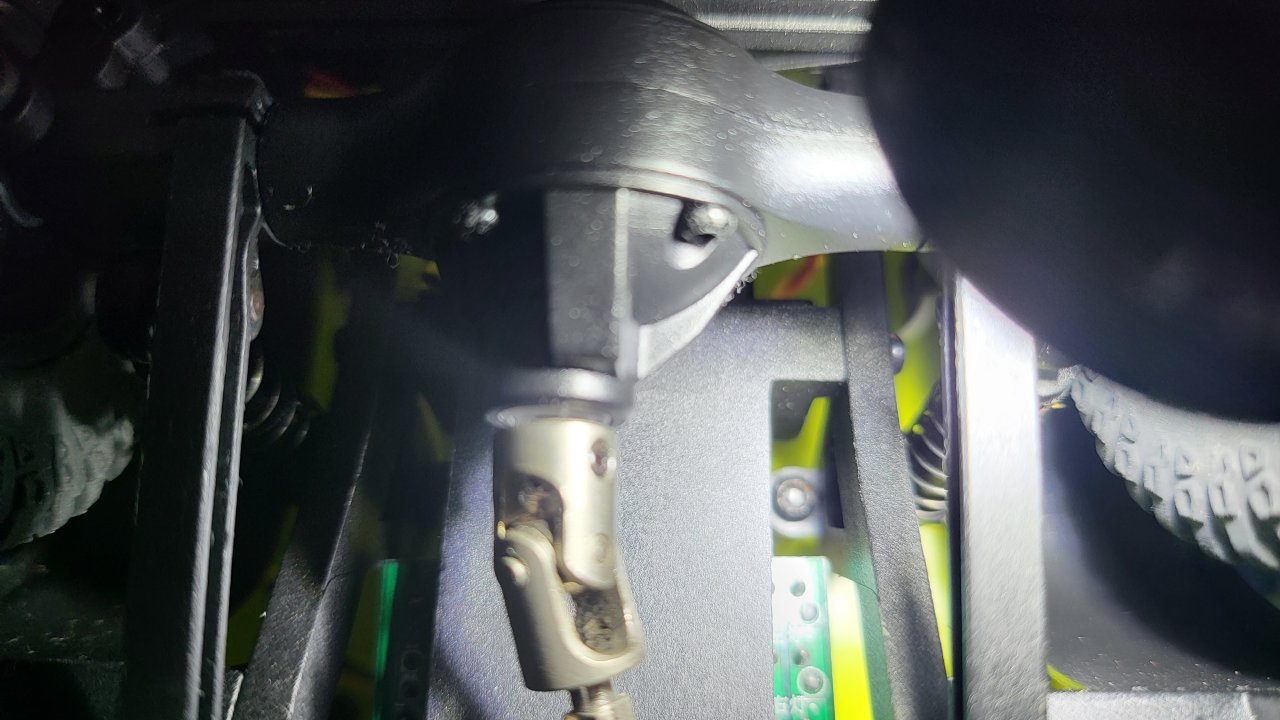

전륜 볼트 - 우

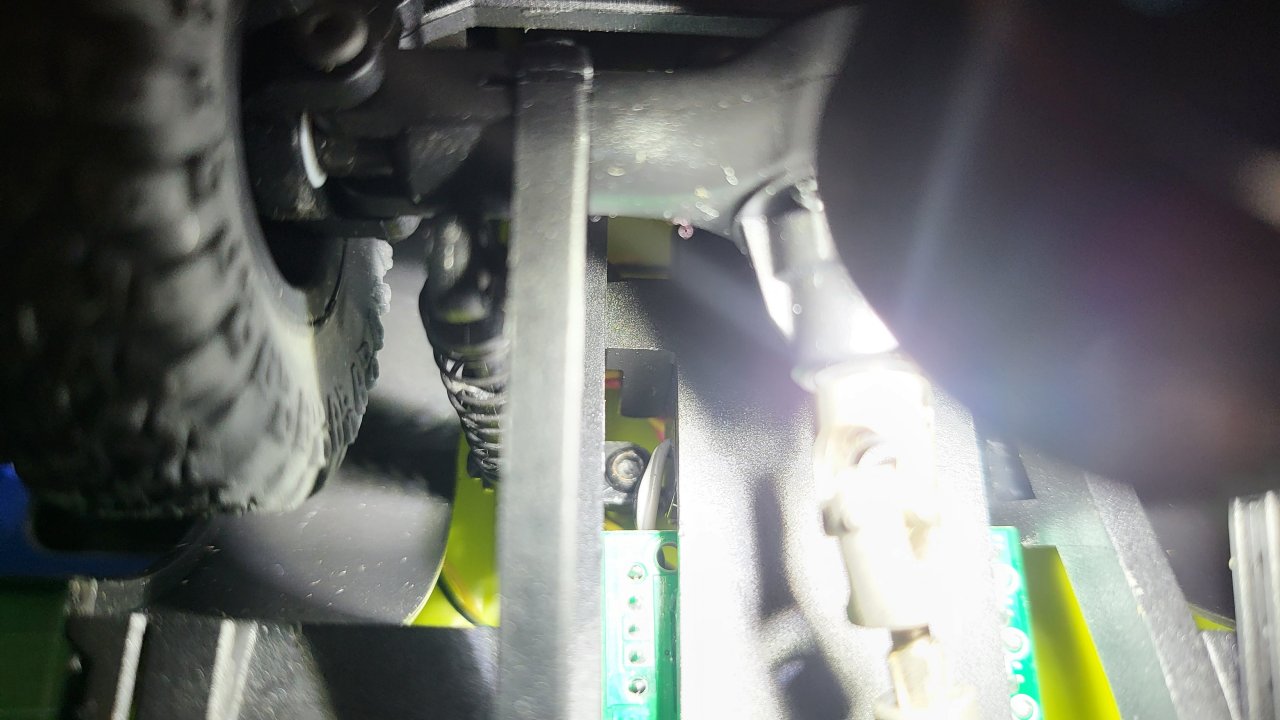

전륜 볼트 - 좌

안쪽에 있어서 잘 보이지 않네요 ㅎ

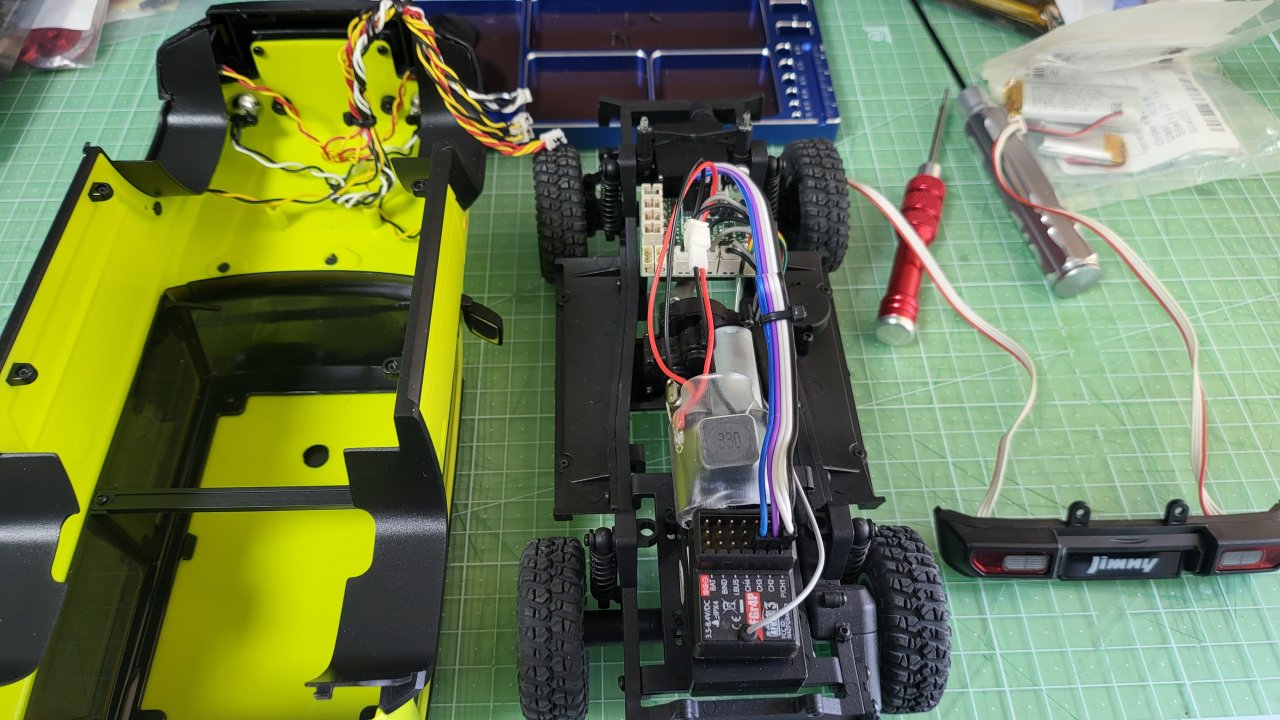

바디 탈거

바디를 새시(하체)와 분리하면 통합보드와 수신기가 보입니다.
수신기는 지난번 업그레이드 때 NB4와 바인딩을 위해 장착한 수신기입니다.
수신기 앞쪽에 있는 모듈은 부밍음 제거를 위해 장착한 자작모듈입니다.
수신기 아래쪽에 있는 케이스가 배터리입니다.

수신기 변경 전 순정상태는 개봉기를 참고하세요~ (스마트폰을 통한 제어)
https://junghwan.net/379?category=613574

샤오미 RC 카 스즈키 짐니



수신기 변경 관련 내용은 아래글을 참조하세요~
https://junghwan.net/381

샤오미 RC카 스즈키 짐니 업그레이드



부밍음 제거가 궁금하시면 아래글을~
https://junghwan.net/385

샤오미 짐니 드라이브 샤프트 교체 및 부밍음 제거



배터리 케이스 탈거

양면테이프로 고정해 두었던 수신기를 제거하고, 볼트 4개를 풀면 배터리 케이스가 분리됩니다.
(배선까지 분리하려면 배선 정리 통로의 볼트 3개를 풀어서 커버를 탈거해야 합니다.

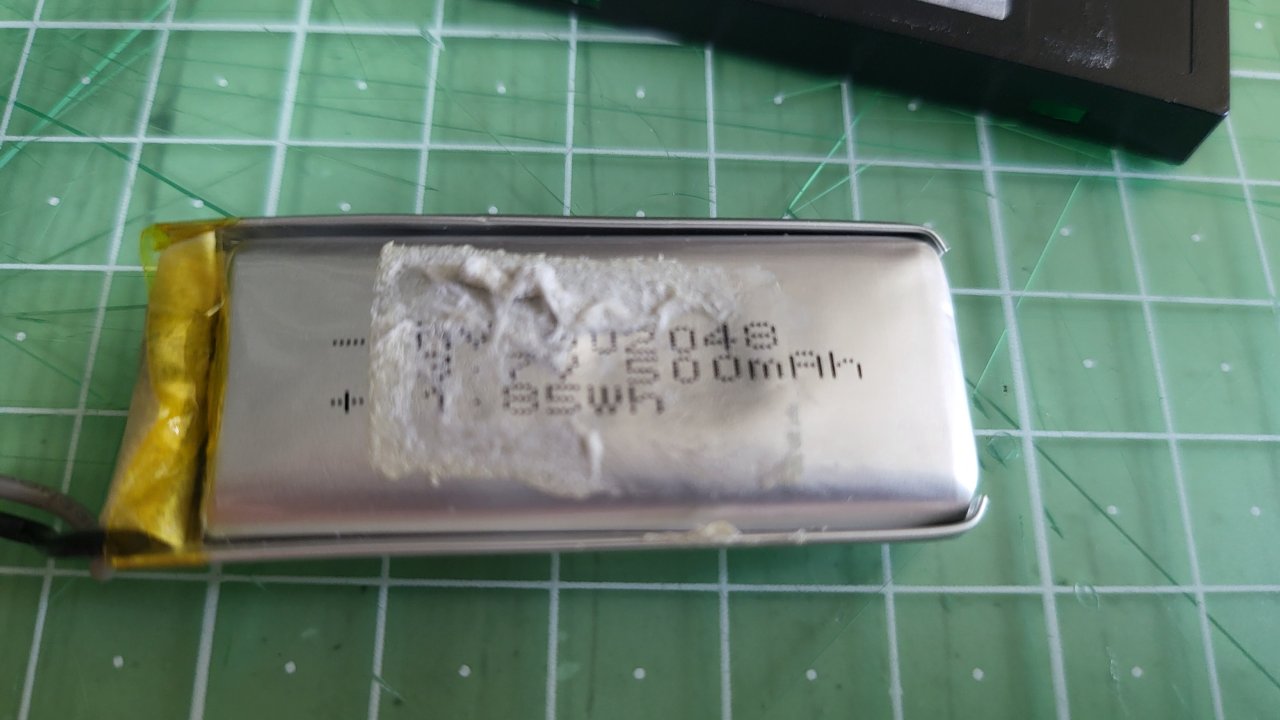

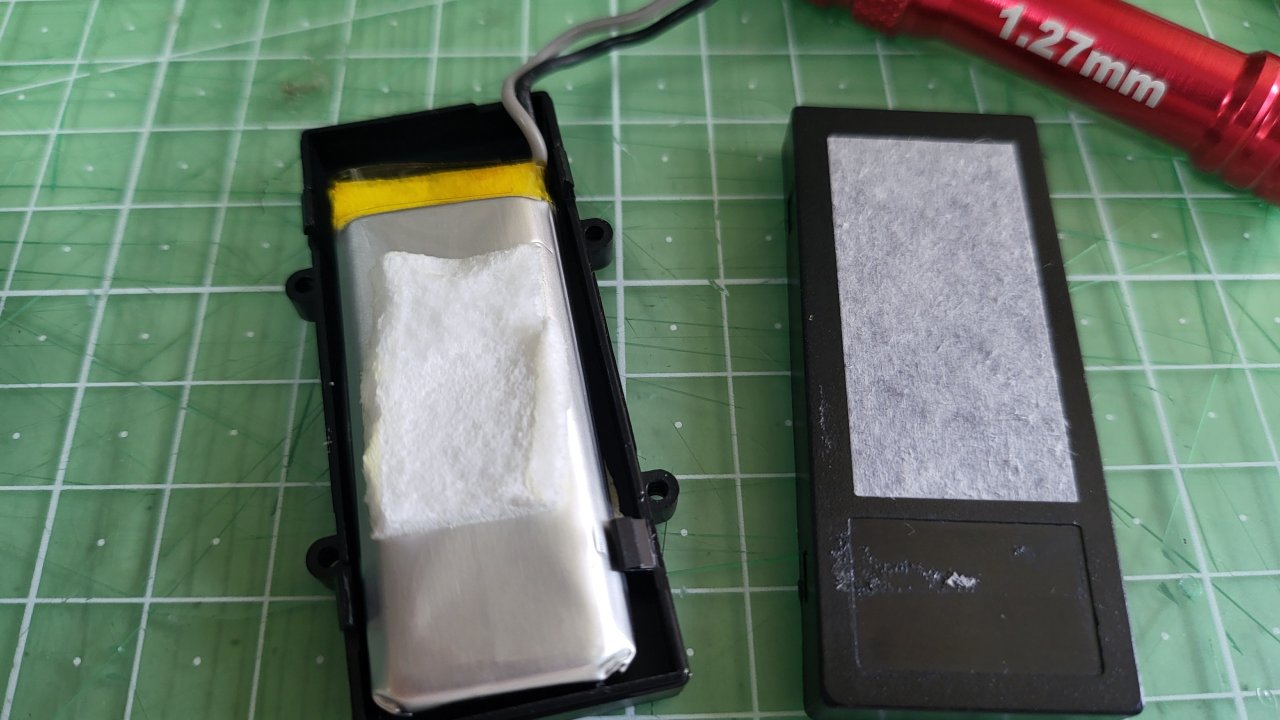

500mAh 순정 배터리

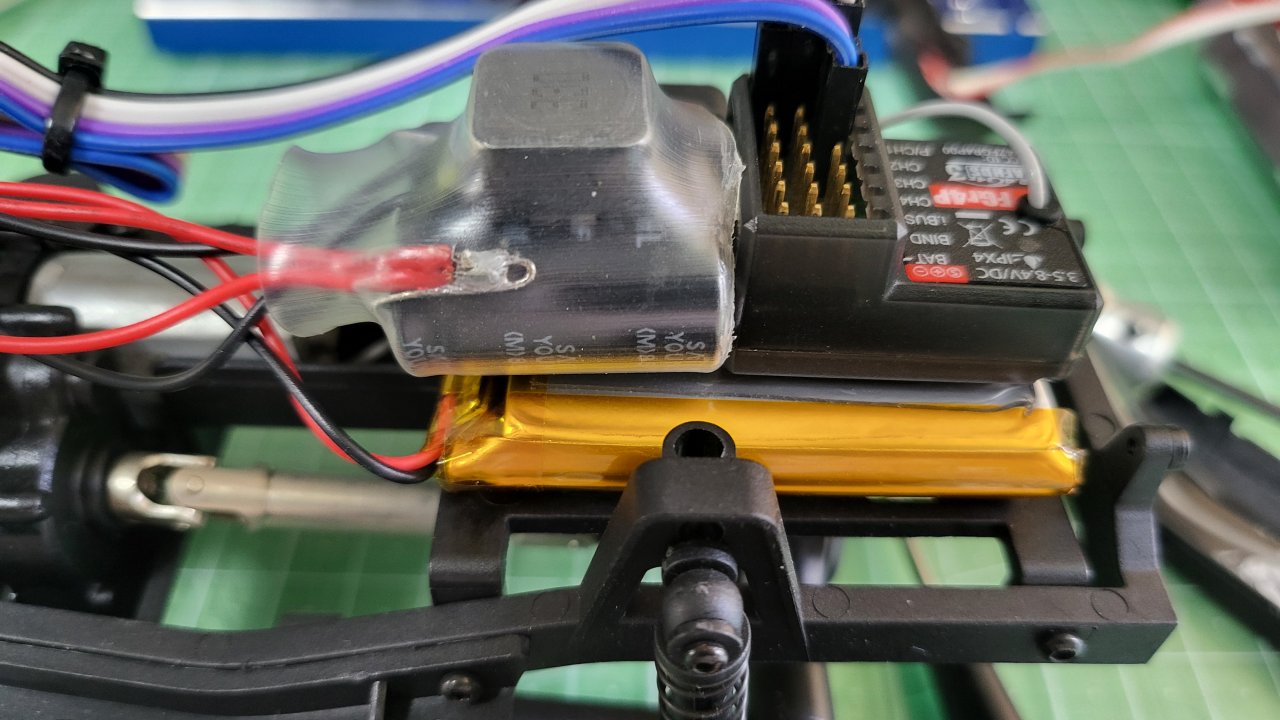

2,000mAh 1S 리포배터리로 교체

처음엔 1,000mAh로 교체하려고 했는데 어차피 순정 배터리 케이스에 들어가지 않아서 그냥 2,000mAh 배터리로 교체했습니다.
배터리 및 수신기 등은 양면테이프로 잘 고정해 주면 됩니다.



분해의 역순으로 조립



배터리 교체 후 충전 중

확실히 배터리가 4배 커져서 그런지 충전하는데 시간이 오래 걸리네요.
거의 4시간 정도는 충전을 한 것 같습니다.

충전 후 실내에서 테스트 주행을 좀 했는데 이상 없이 잘 동작을 하네요.
20분 넘게 주행한 것 같은데 짱짱하게 잘 움직이네요 ㅎ~
