헤드레스트 모니터 (2열 모니터 - 안드로이드) 업그레이드

by 뿅이아빠 2022. 8. 4.
반응형

차량용 멀티미디어 시스템을 업그레이드 해 봤습니다. ^^;

기존에는 저렴한 헤드레스트 일체형 제품을 가격대비 만족하며 사용했었는데 몇가지 치명적인 단점이 있었습니다.
우선 기존 사용하던 제품은 아래 포스팅을 참고하세요~

https://junghwan.net/258



헤드레스트 모니터

알리익스프레스에서 구입한 차량용 헤드레스트 모니터 장착 및 사용기 입니다. 실제 구매해서 사용한지는 한달 정도 된것 같네요 ㅎ~ 사용을 좀 해 보고 글 포스팅을 하려다 보니 많이 늦어졌군

junghwan.net

위 제품의 가장 큰 단점은 2가지 정도가 될 듯 합니다.

기존제품 단점1. 헤드레스트 교체형이다보니 순정에 비해 헤드레스트 자체가 작고, 착좌감이 불편합니다.
처음에는 아이가 좋아하니까 조금 불편해도 쿠션을 끼워서 사용했는데 아이가 흥미를 잃으면서 바꿔야 겠다는 생각이 들더군요.

기존제품 단점2. 아이가 크면서 점점 흥미를 잃어가더군요.
일단 화면이 좀 작고, 해상도가 낮아서 보기에도 불편한데다 SDCARD 나 USB메모리에 담은 영상만 볼 수 있다보니 점점 사용하는 빈도가 떨어지더군요.

그래서 다음 기준을 가지고 제품을 좀 찾아봤습니다.

제품선정기준.
1. 화면크기 11인치 이상, 디스플레이 해상도 최소 720p 이상(재생가능 영상이 아닌 물리적인 화면 해상도)
2. 와이파이를 통한 유튜브나 넷플릭스 이용가능(확장성을 위해 안드로이드 OS)
3. 고정부가 견고하여 쉽게 탈거되거나 흔들리지 않는 브라켓 제품
4. 적당한 가격대해 기존 배선 활용가능한 제품(기존에 설치해둔 파워뱅크용 배선 활용)

위 기준으로 대략 1~2가지 제품을 선택을 했으나 가격대가 이전제품에 비해 좀 높다보니 몇달간 고민하다가 결국 아래 제품으로 선택을 했습니다. (아이와 아내가 각각 볼 수 있도록 2대 장착 ㅎㅎ)

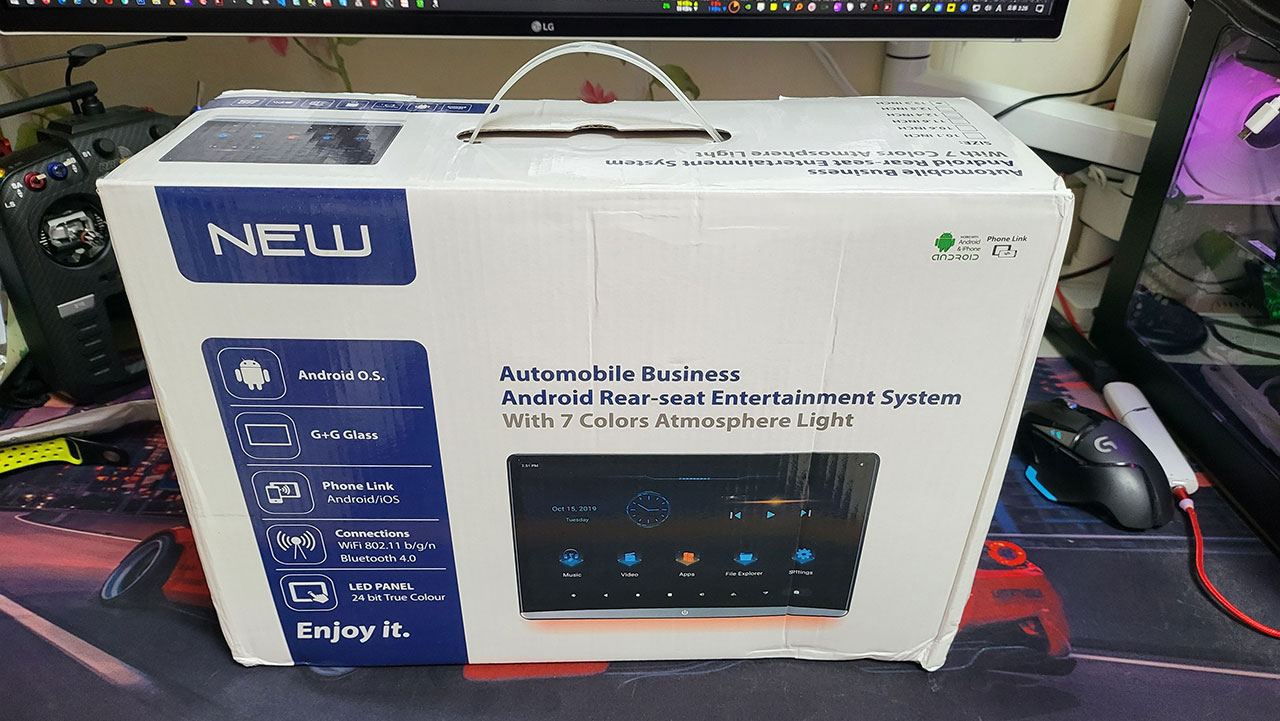

선택한 제품은 13.3" 오토모빌 비지니스 엔터테인먼트 시스템 이라는 제품입니다.

대부분의 알리 제품과 마찬가지로 정확한 모델명이 없이 애매한(?) 이름의 제품입니다.
비슷한 제품도 많이 있으나 미세하게 화면해상도나 메모리에서 차이가 나더군요.
저는 메모리 3GB 제품으로 선택했습니다. 거의 동일한데 조금 싸거나 하면 메모리가 2GB 더군요 ㅋ~

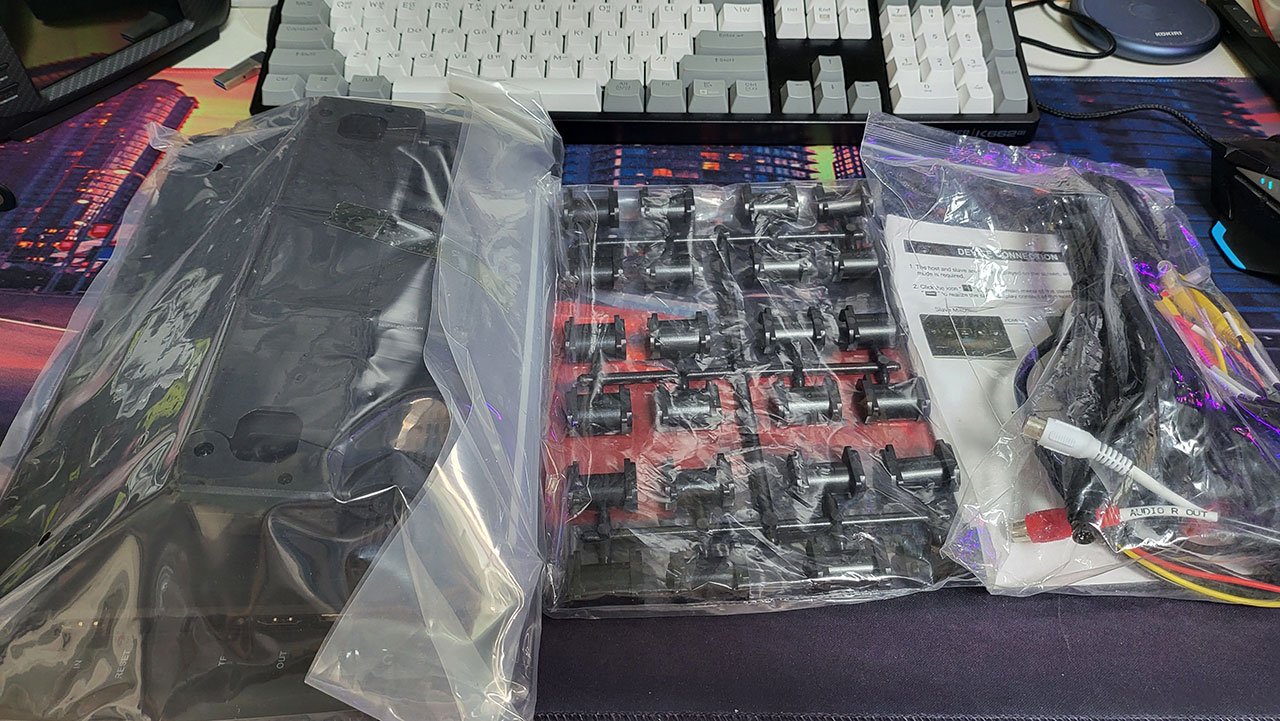

제품 기본 구성품은 본체, 연결브라켓, 배선 및 설명서 입니다.

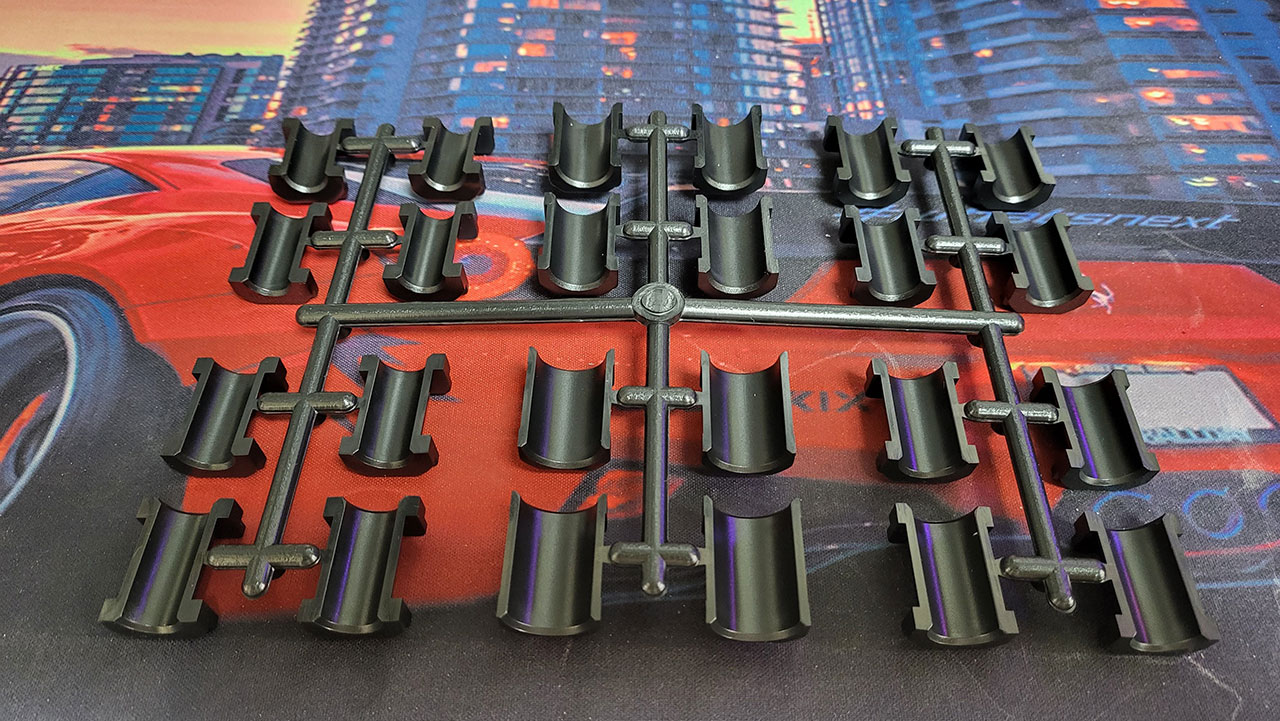

헤드레스크 고정을 위한 브라켓 입니다. (차량 헤드레스트 두깨에 따라 선택)

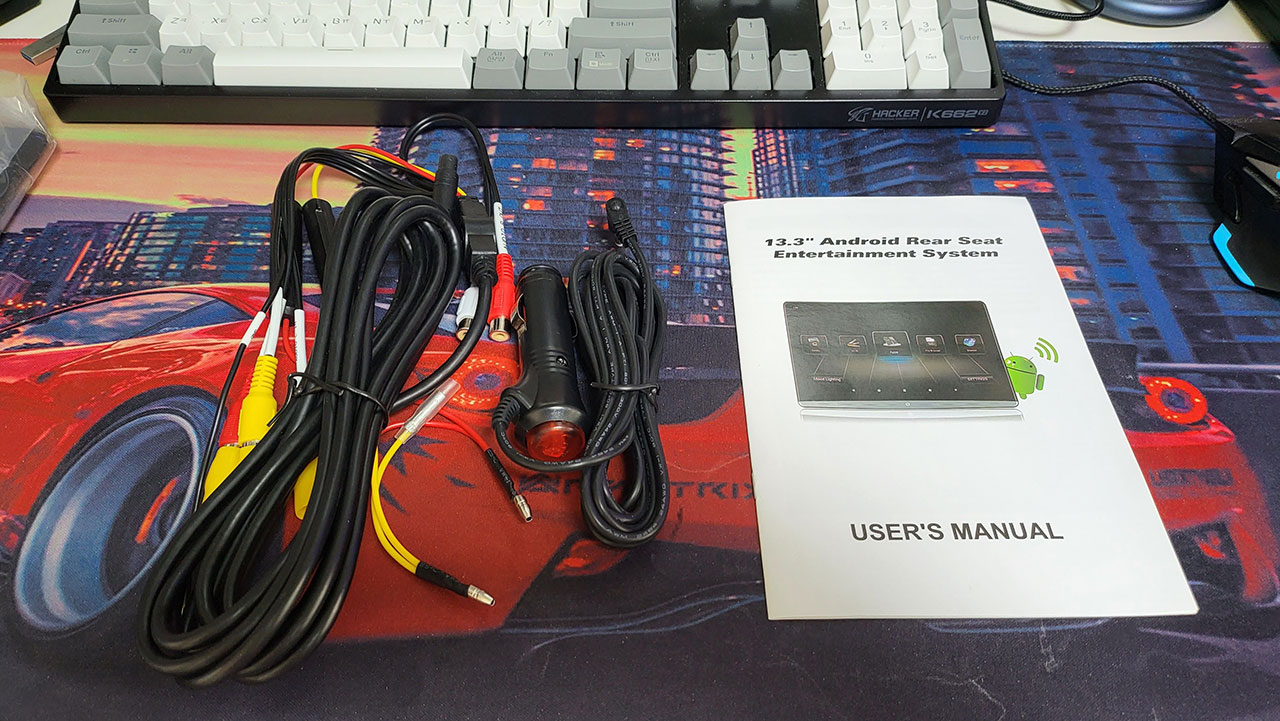

배선 및 설명서 입니다.

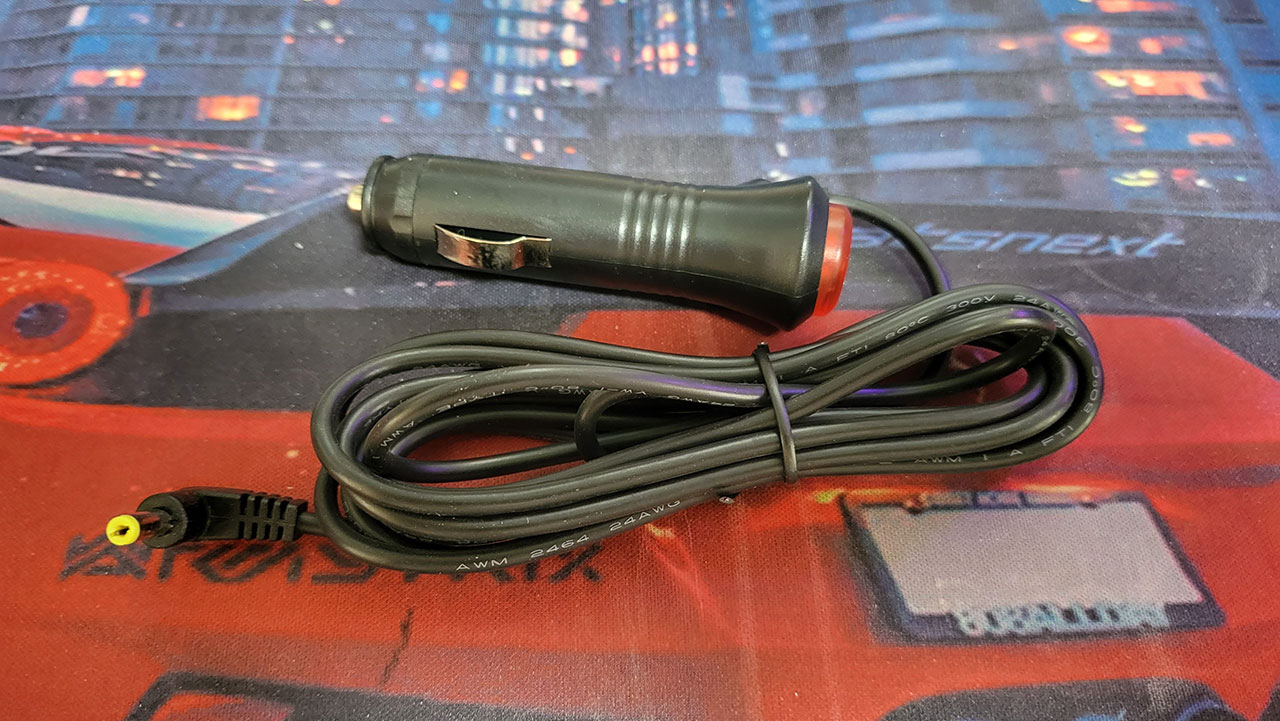

시거잭 전원 연결용 케이블

시거잭을 통해 연결을 하면 작업은 편리한데 몇가지 단점이 있습니다.
1. 배선정리가 깔끔하지 않다.
2. 차량 시동을 끄면 강제 종료가 되어 버리므로 추후 안드로이드 시스템에 문제가 발생할 수 있음.
3. 제 경우 파워뱅크 사용을 위한 기존 배선 재활용이 안됨. (아래 기존 배선도 참고)

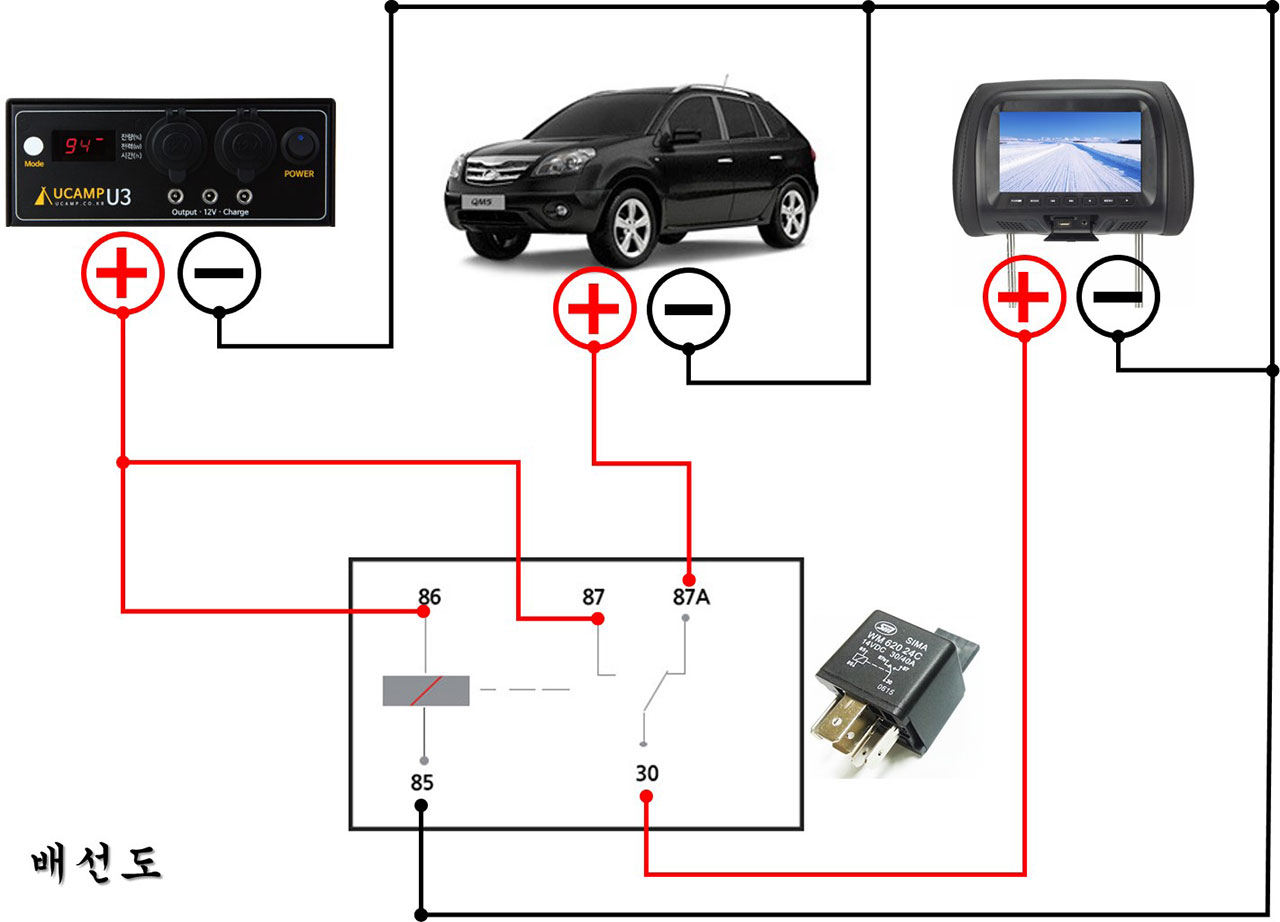

파워뱅크 사용을 위한 기존 헤드레스트 배선도

위 배선도는 기존 헤드레스트 작업시 구성해 둔 배선 입니다.
시동을 끈 상태에서도 차량에 설치해 둔 파워뱅크 연결단자에 연결하면 모니터를 사용할 수 있으며, 파워뱅크가 연결되어 있는 상태에서 시동을 킬 경우 안전을 위해 파워뱅크 전원 차단용 릴레이를 연결해 두었습니다.
(자세한 내용은 제일 상단의 헤드레스트모니터 포스팅을 참고하세요~)

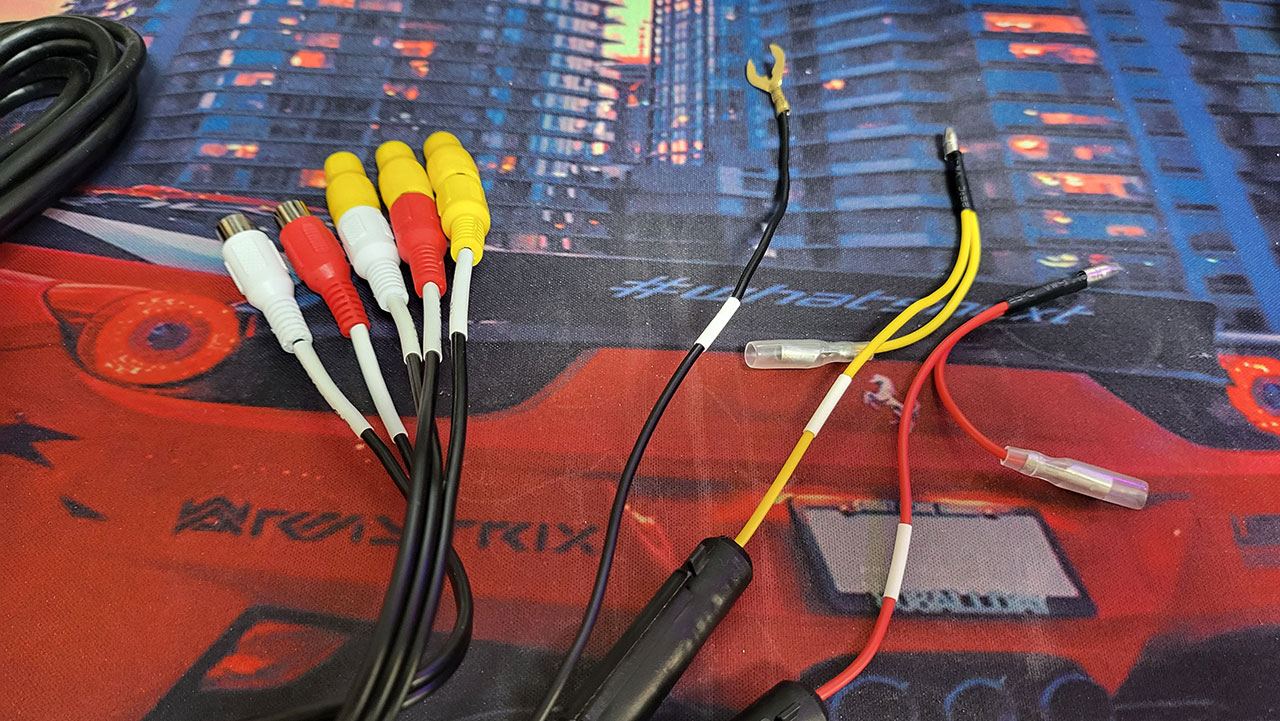

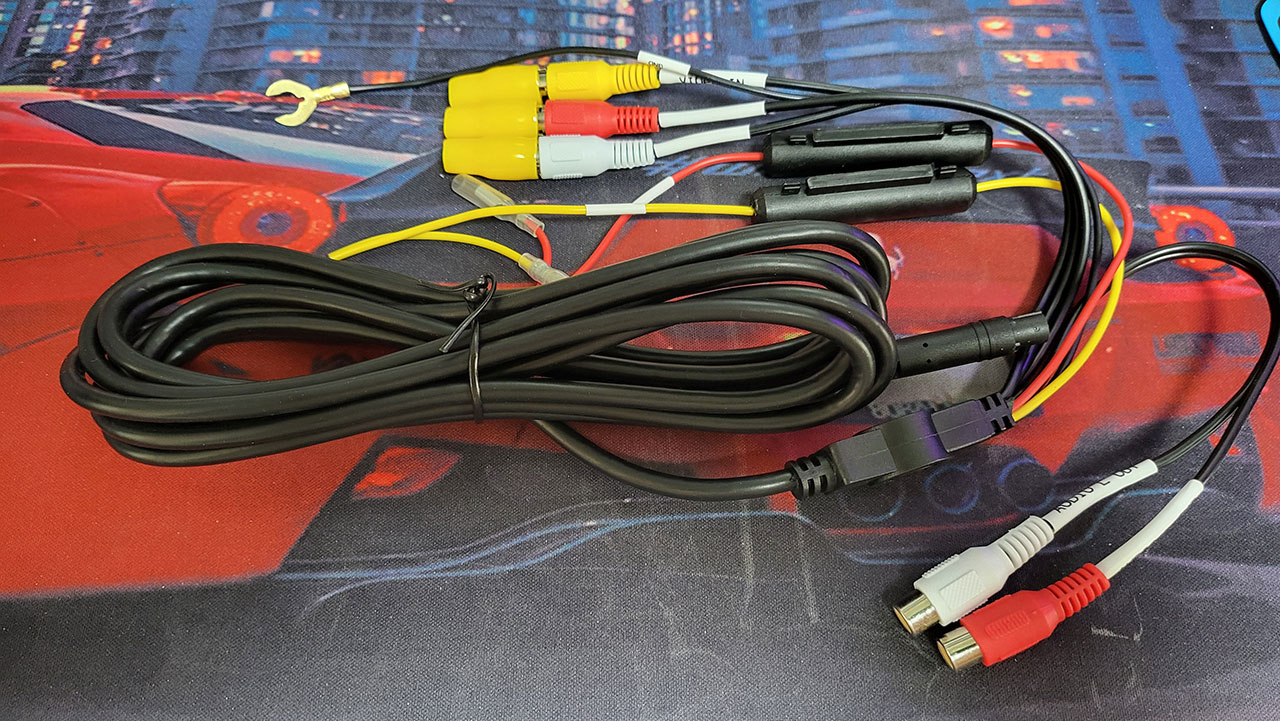

푸즈박스 연결용 배선(저는 이 배선을 이용할 예정입니다.)

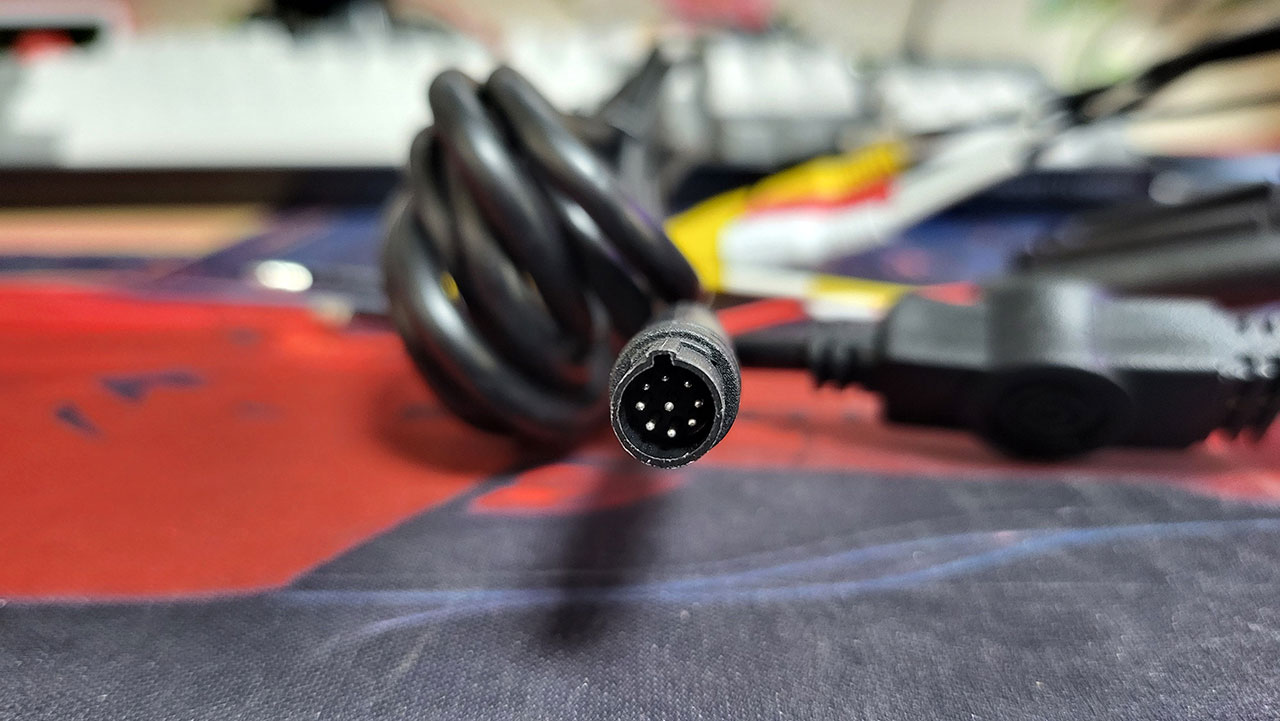

각종 입출력 단자를 포함한 9핀 배선입니다



9핀과 커넥터지만 실제 사용하는 배선은 8핀 이군요 (저는 이중 우측에 보이는 +, -, 상시선만 사용 예정입니다.)

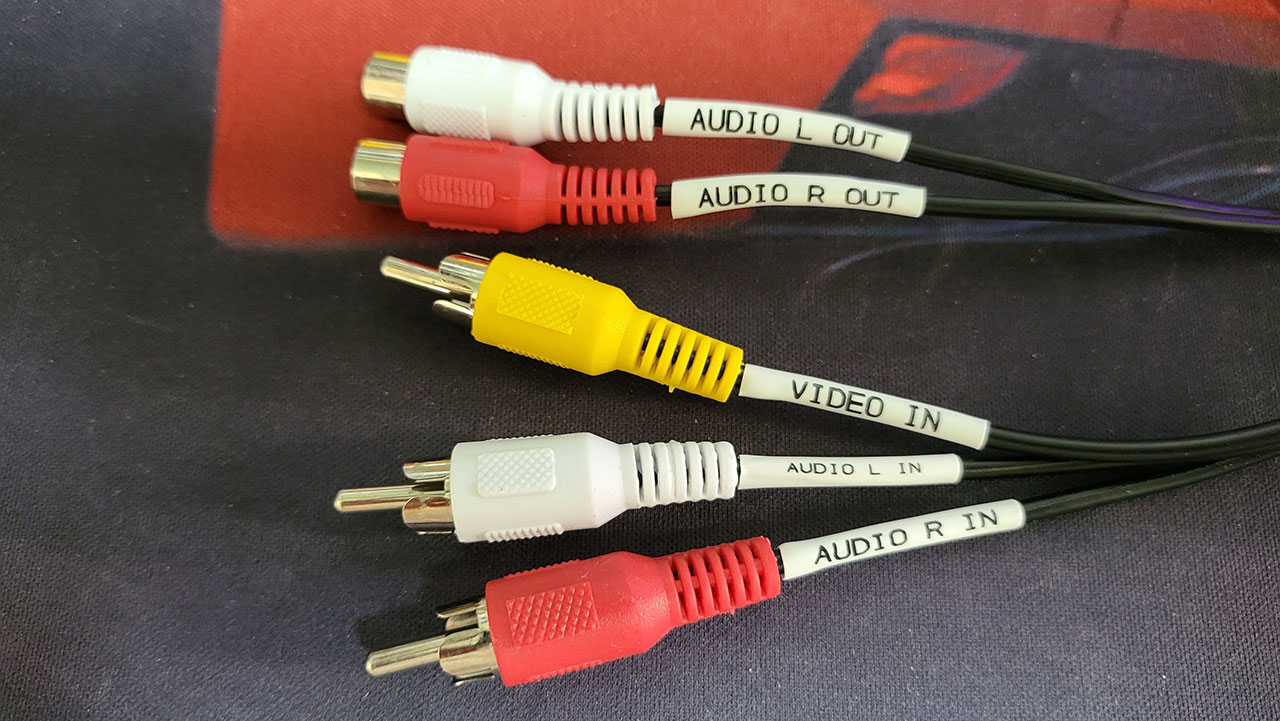

오디오 출력 및 입력단자는 사용하지 않을 예정입니다.

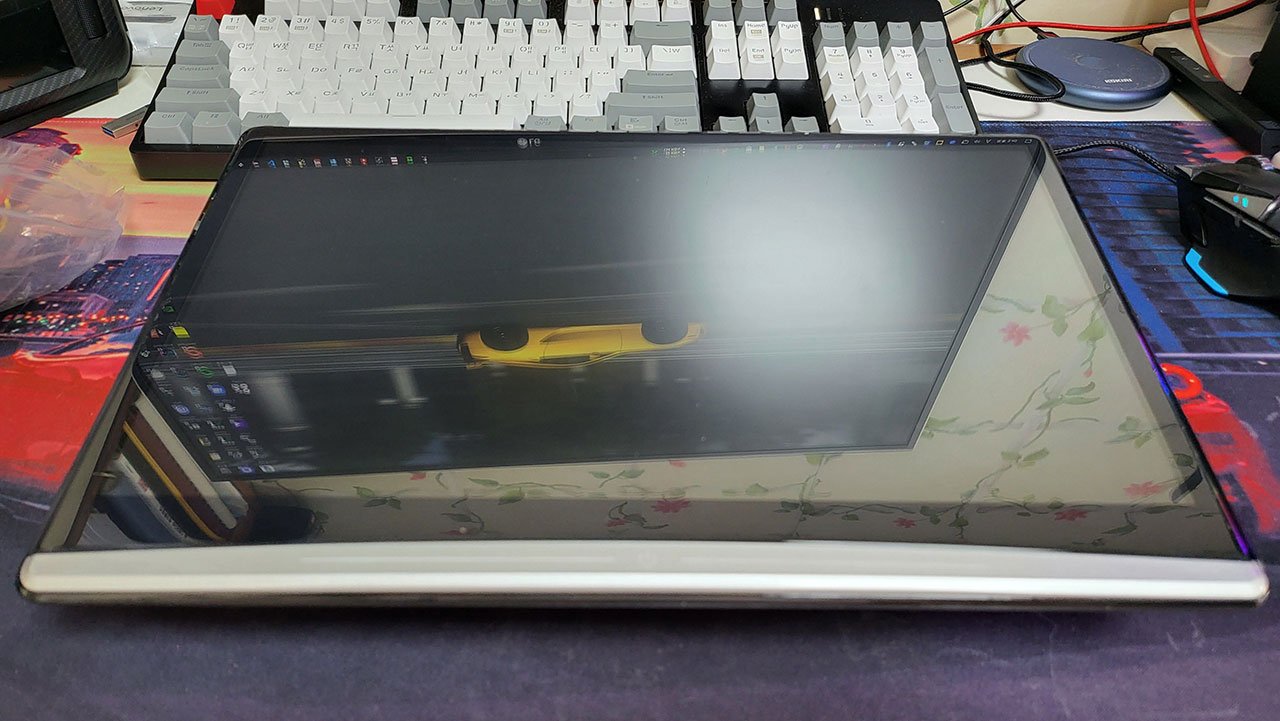

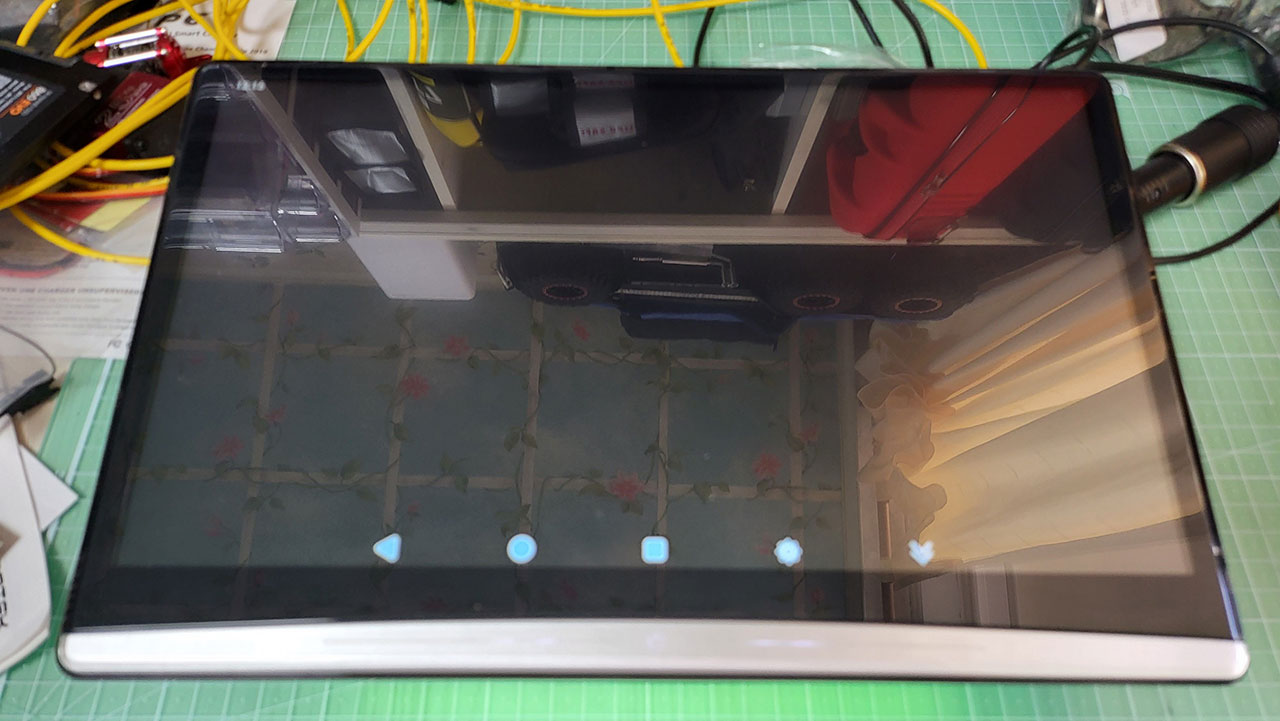

제품 본체 입니다. 마감 퀄리티는 생각보다 괜찮더군요.

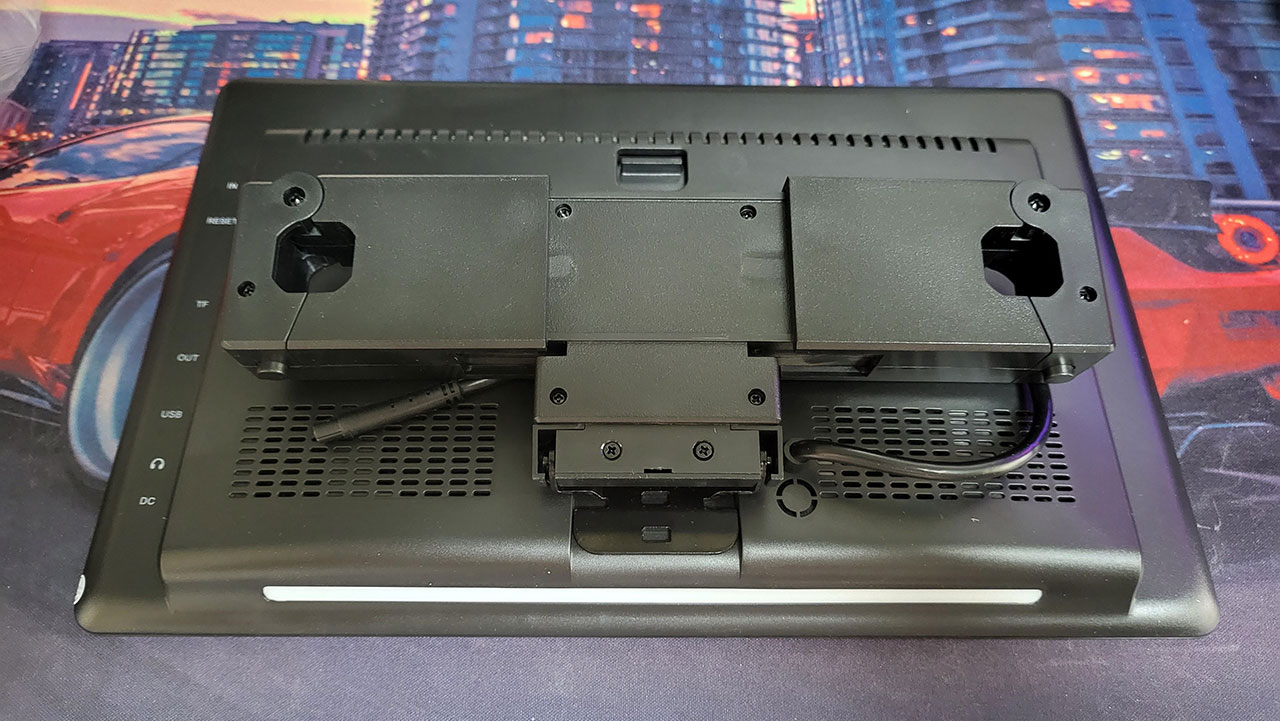

후면 브라켓 입니다. 본체와 탈착이 가능하며 꽤 견고하게 제작되어 있습니다.

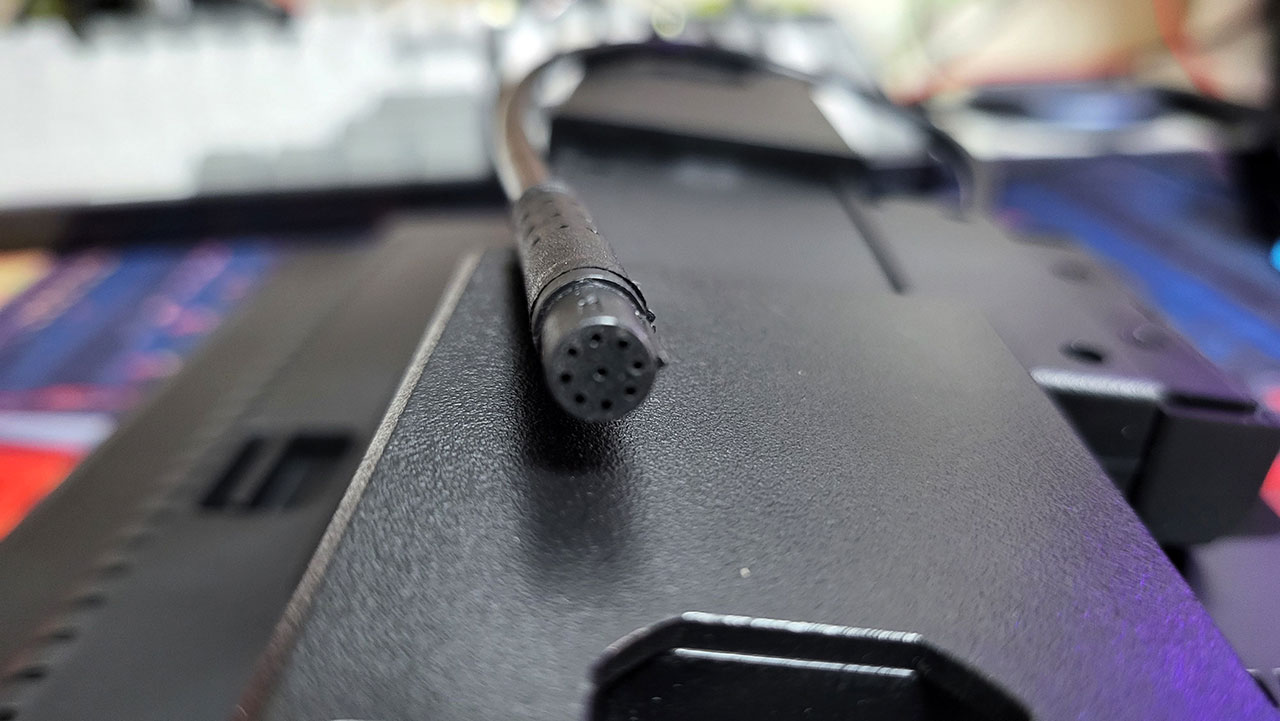

본체쪽 9핀 커넥터 입니다.

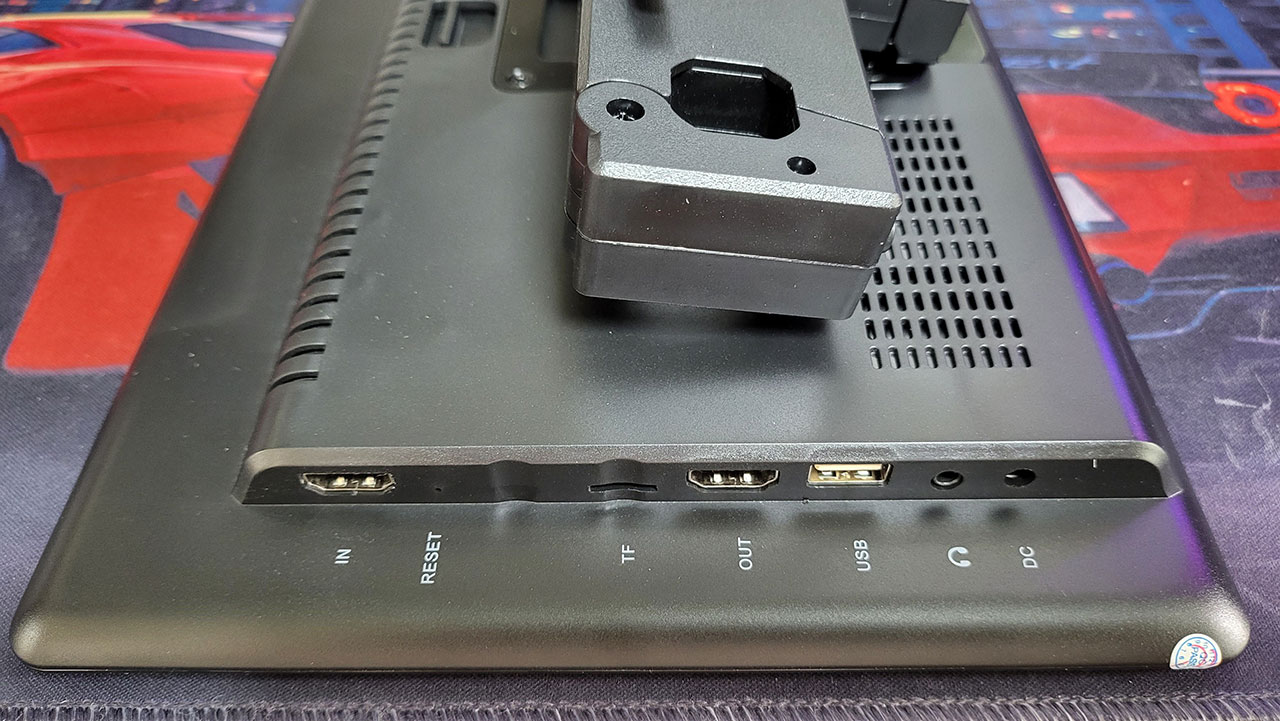

측면에는 HDMI IN, 리셋버튼, SDCARD 슬롯, HDMI OUT, USB, 이어폰, 전원단자가 있습니다.

HDMI IN/OUT 단자는 외부 영상 입력도 편하지만 모니터 두개를 연결해서 같은 영상을 볼때 소리 싱크 문제를 해결 하 수 있습니다.
SDCARD 와 USB 메모리로 보는 경우는 잘 없을 듯 하며, 이어폰 단자는 두사람이 각각 다른걸 볼때 유용합니다.
물론 아이는 그냥 듣고 주로 아내가 이어폰을 사용합니다. ㅎㅎ
전원 단자는 시거잭 전원선을 이용할 경우에만 사용하므로 저는 사용하지 않습니다.



반응형

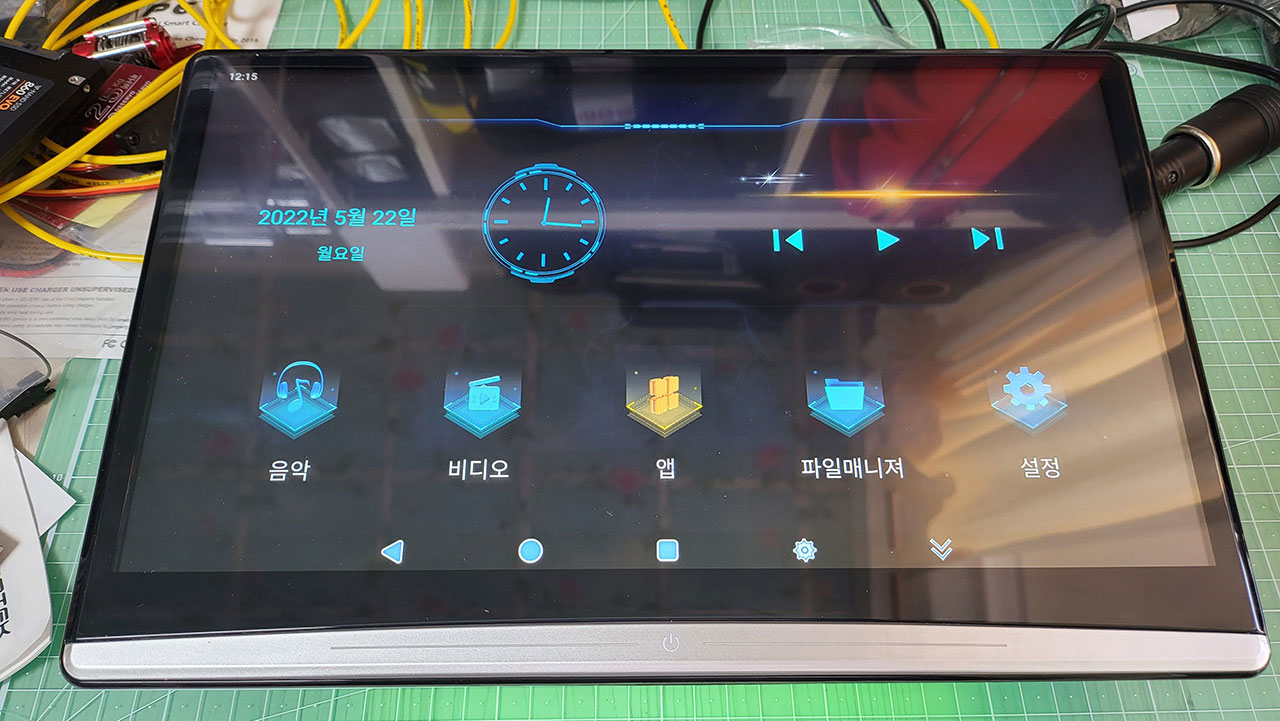

장착 전 테스트 겸 기본설정을 해 줍니다.



부팅시간은 적당하고, UI도 나쁘지 않습니다.

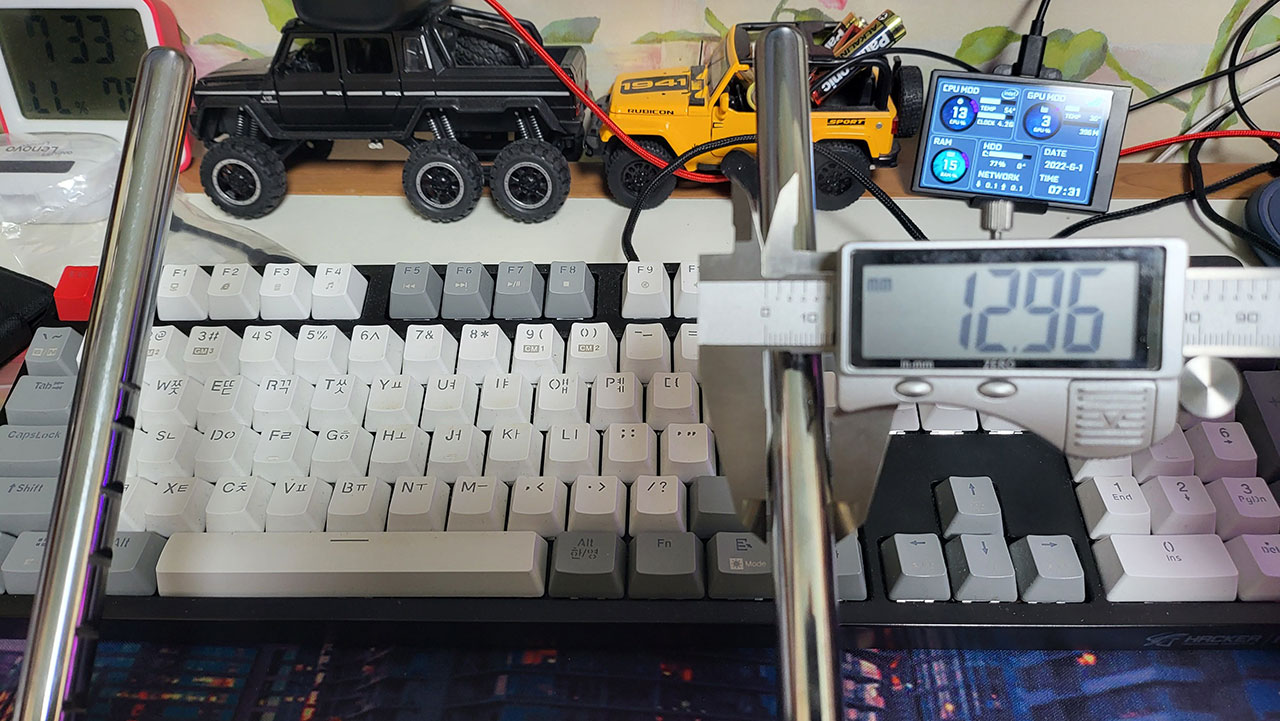

제 차량의 헤드레스트 기둥의 두깨를 측정 해 봅니다. 12.96mm 가 나오네요.

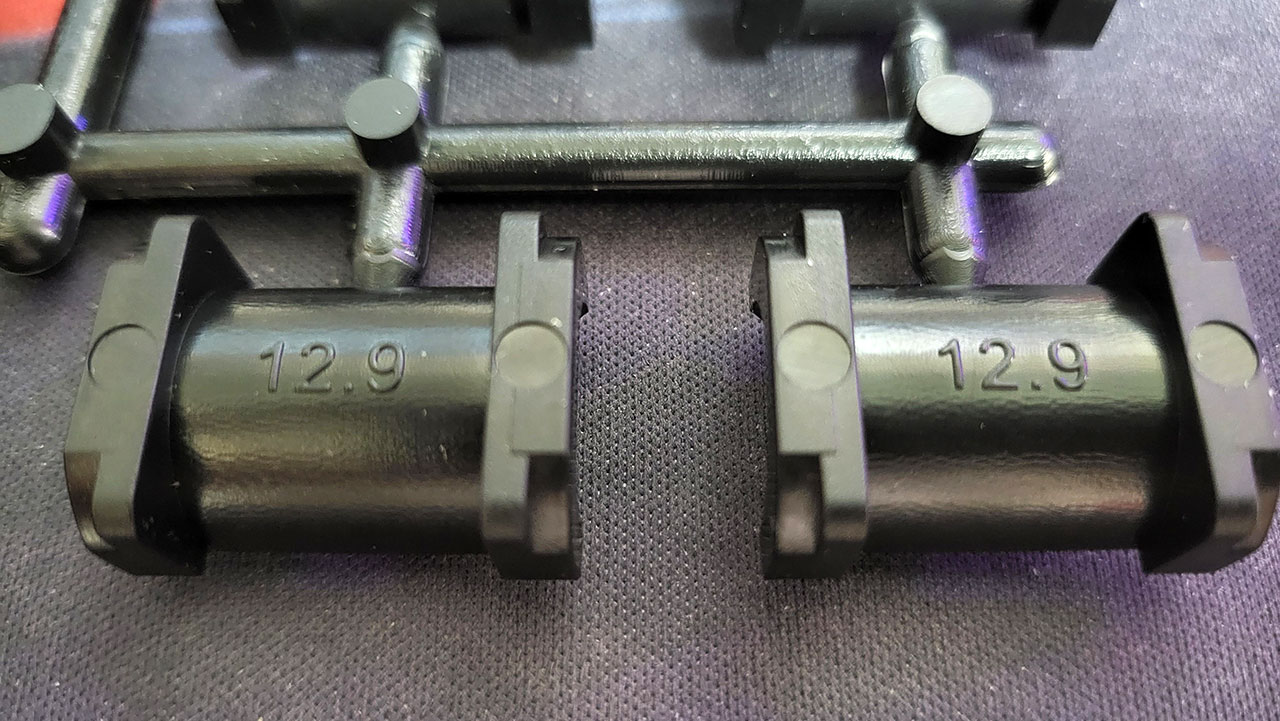

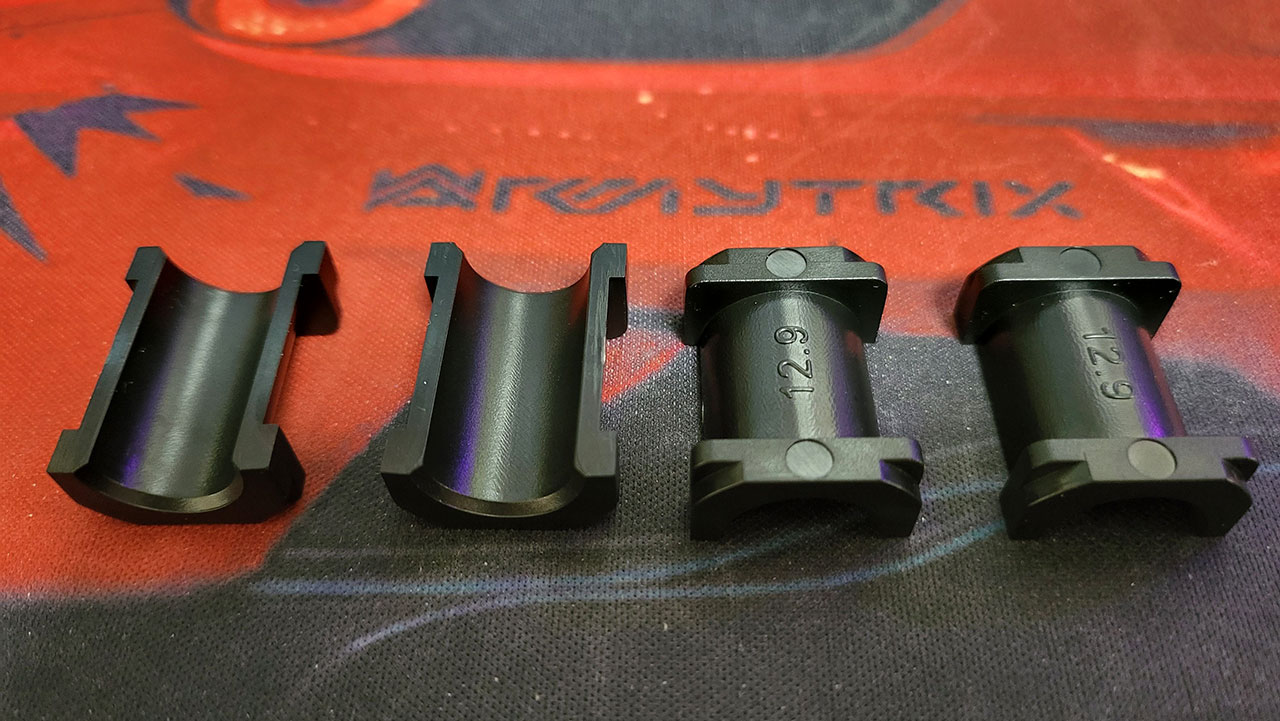

가장 비슷한 사이즈인 12.9mm 브라켓을 사용합니다.



2대를 장착하려면 동일 사이즈 8개를 준비합니다.

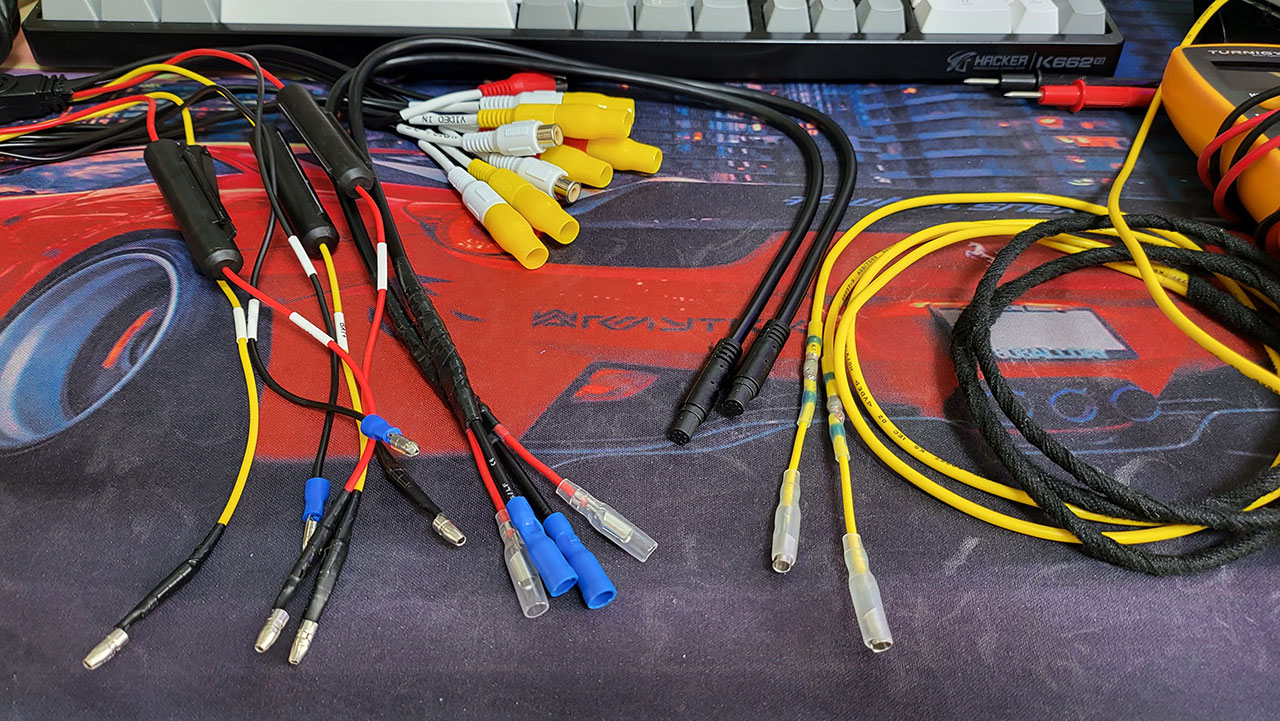

차량을 바꿀때를 대비해서 기존 케이블을 자르지 않기위해 케이블을 추가로 구입했습니다.



전원(+, -)선과 상시선을 작업해 줍니다.

+ 선은 이그니션(On)에 연결하고, 상시선은 B+ 에 연결합니다.
3가닥 작업을 해야지만 시동을 끄면 자동으로 정상종료 됩니다.
즉, 시동을 걸어야만(On 이상) 정상동작이 되며, 시동을 끄면 상시전원을 이용해서 정상적으로 시스템을 종료하게 됩니다.



모니터를 장착합니다.

기존 헤드레스트 일체형 제품을 탈거하고, 순정 헤드레스트를 장착 후 거치대를 이용해서 모니터를 장착합니다.

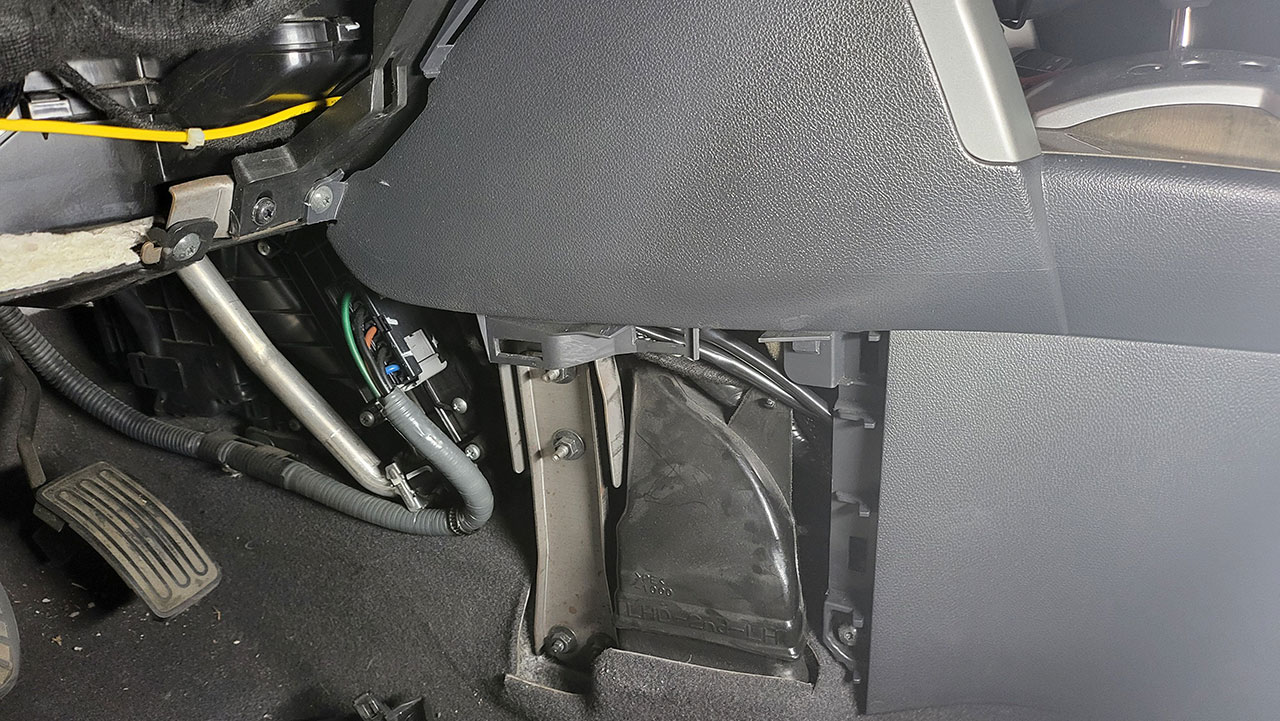

상시선을 배선을 해 줍니다.

기존 배선에는 상시선이 없으므로 세탁소 옷걸이를 이용해서 상시선 배선을 낚시(?) 해 줍니다. ㅋ~

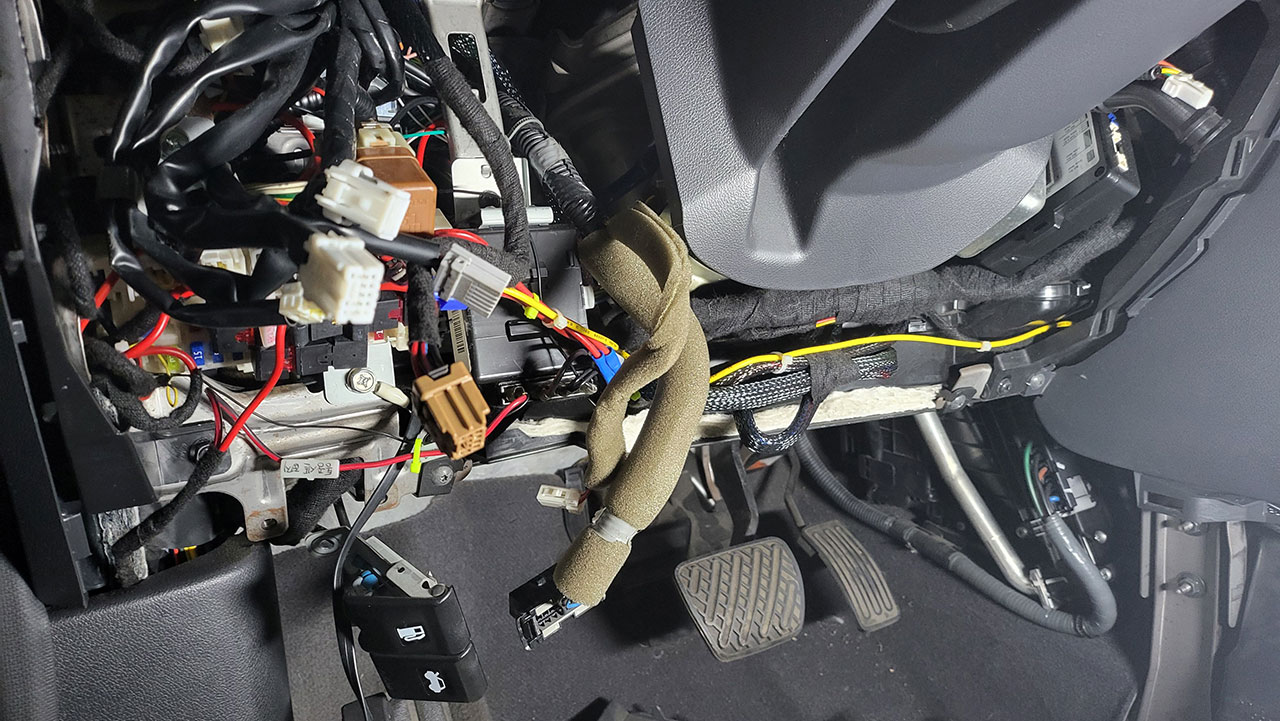

상시선을 B+ 퓨즈에 연결합니다.

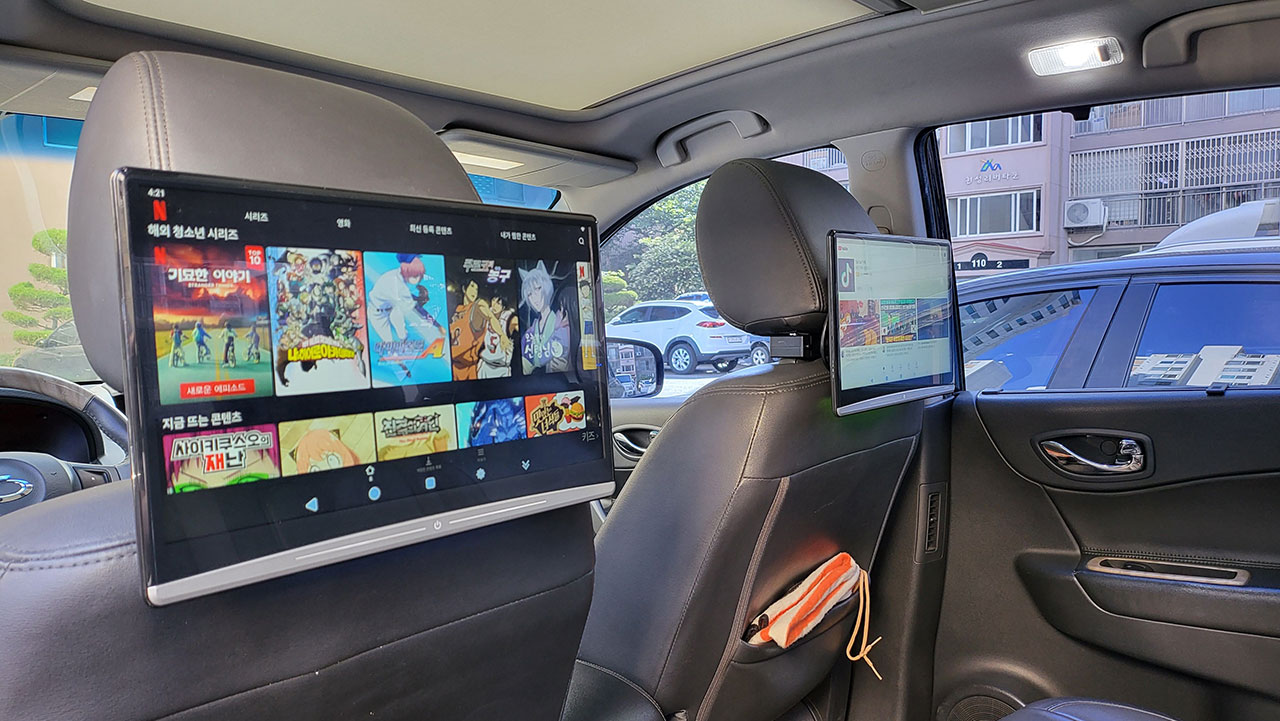

장착이 완료되었습니다.

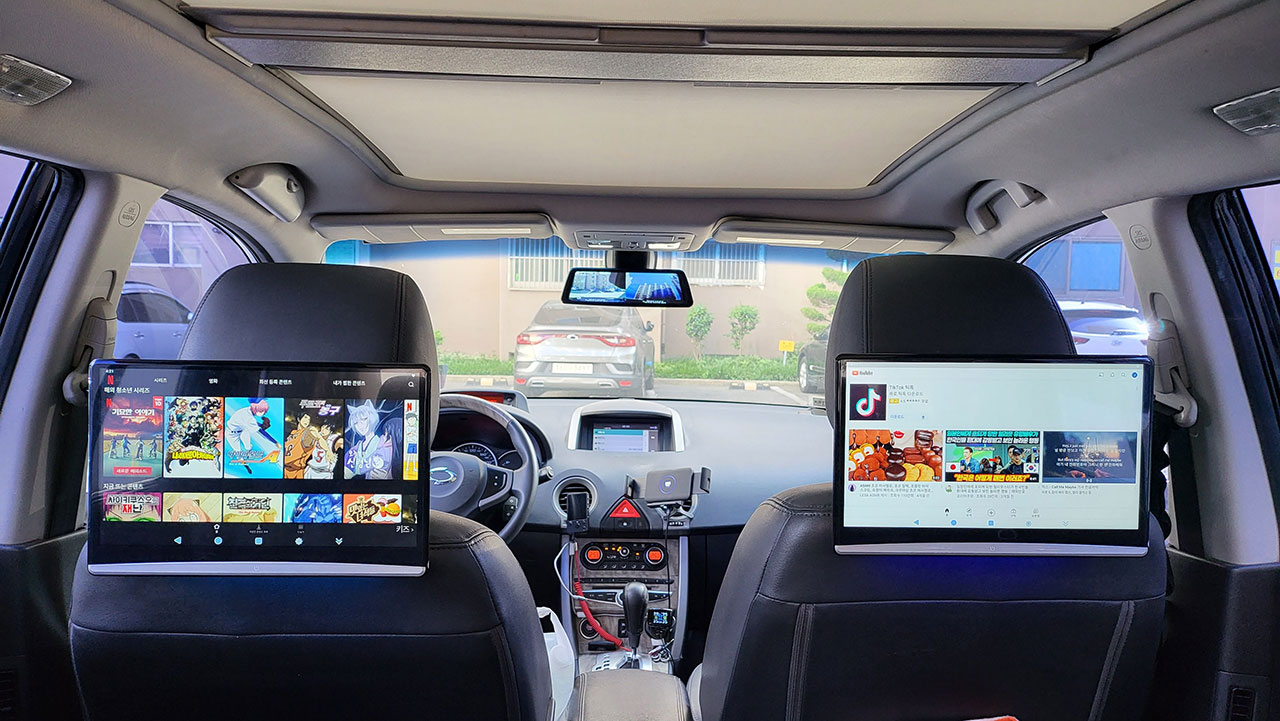

테스트 삼아 왼쪽에는 넷플릭스를 오른쪽에는 유튜브를 동작시켜 봤습니다. ㅎㅎ



만족도는 기존제품 대비 아주 높습니다.



장착 후 2달 정도 사용해 보고 글을 작성중인데 꽤 만족스럽네요.
그럼 저의 개인적인 장/단점을 정리해 보겠습니다.

[장점]
1. 넓은 고해상도 화면으로 눈의 피로감이 덜합니다.
2. 유튜브 및 넷플릭스 시청이 가능하여 즐길 수 있는 콘텐츠가 풍부합니다.
3. 안드로이드 OS로 다른 앱도 설치가 가능합니다.

[단점]
특별한 단점은 없으나 한가지 정도 이야기 하자면 회식때 대리운전해서 집에가면서 유튜브를 보는데 제 차량 뒷좌석 여유공간에 비해 조금 큰가(?) 라는 생각이 들더군요. 하지만 불편한 정도는 아닙니다.

[주의]
비슷한 제품이 많으므로 사양을 잘 보시고 선택하시길 바랍니다.
1. 디스플레이 해상도 720p 이상 : 저는 1080p Full HD 로 구입했습니다.
2. 메모리 1GB 제품은 제외 : 저는 3GB 제품입니다.

⋇ 전반적으로 아주 만족합니다.



인터넷 연결과 관련해서는 아래 포스팅을 참고하세요~

https://junghwan.net/399



LTE 모뎀 (차량용 or 캠핑용)

이번 포스팅은 LTE 모뎀에 대한 글입니다. 기존에도 비슷한 종류의 제품을 몇 가지 사용했지만 차량에서 주로 사용하기 위해 배터리가 없는 제품으로 선택했습니다. 기존에는 아래의 제품을 이

junghwan.net



아래는 설명서 분실을 대비한 스캔본 입니다.

설명서.pdf
1.78MB
