QM5 테일게이트 하단 스테이 어셈블리 교체

테일게이트 하단 스테이 어셈블리(트렁크 하단 쇼버)가 문제가 생겨서 교체를 했습니다.
트렁크 하단이 열리기는 하는데 닫을 때 잘 안 닫히더군요. 아마 내부 스트링이 문제가 생긴 듯했습니다.
다른 부분이라면 그냥 놔뒀을 수도 있는데 테일게이트는 드론을 날리거나 할 때 자주 앉아서 이용하다 보니 ㅎㅎ

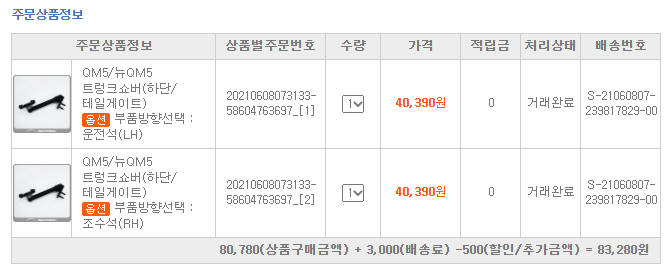

SM오토몰에 바로 주문을 했습니다.

몇 년 사이에 부품 가격이 올랐네요 ㅋ~

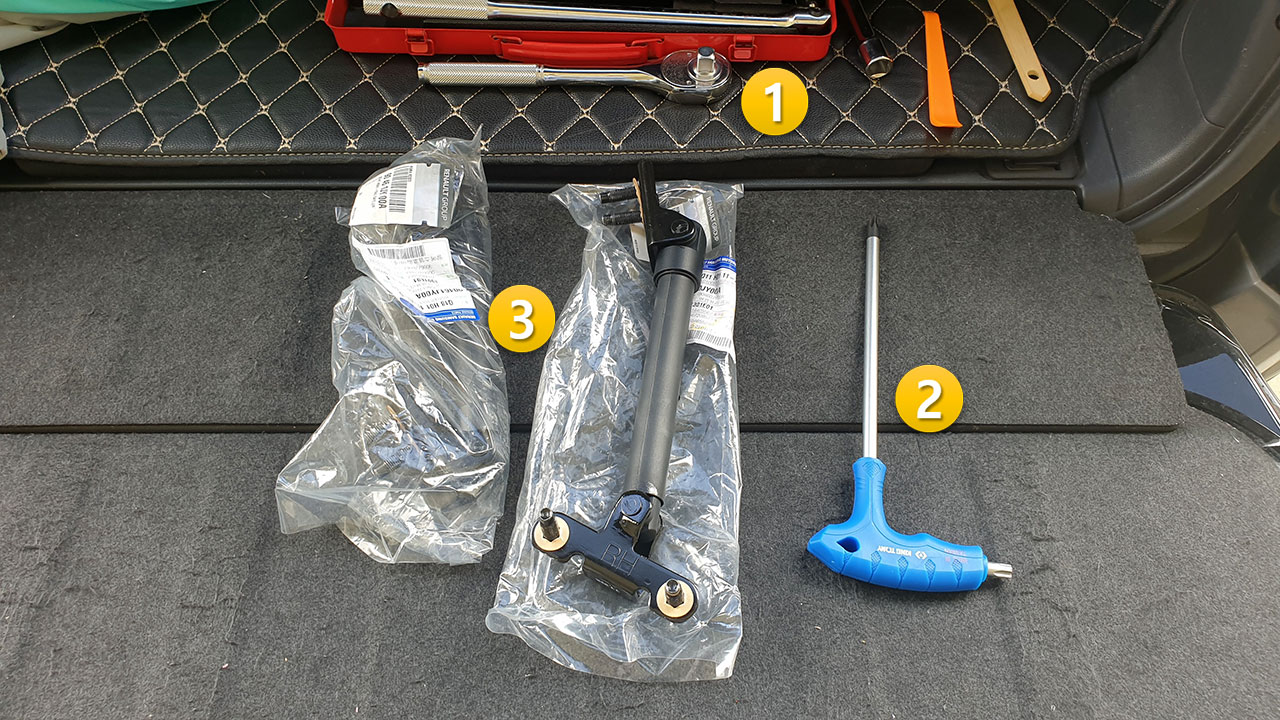

준비물은 위 사진과 같습니다.

1. 복스 세트 10mm 만 있으면 됩니다.
2. 50T 별렌치입니다. 기존 세트에도 50T가 있지만 좀 편하게 작업할 수 있는 제품으로 하나 구입했습니다.
3. 에스엠오토몰에서 구입한 스테이 어셈블리 1세트입니다.

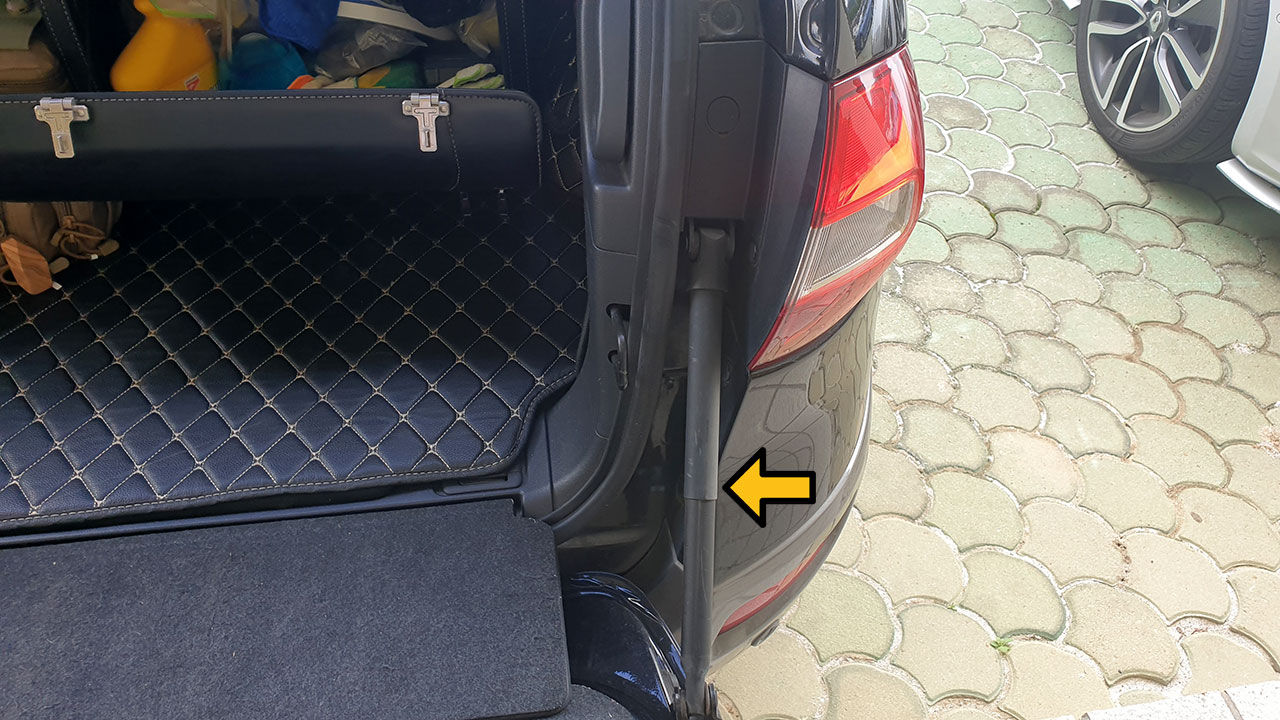

고장난 테일게이트 우측 스테이어셈블리(쇼버)

오른쪽만 문제가 생겼지만 둘 다 교체했습니다. ㅎㅎ

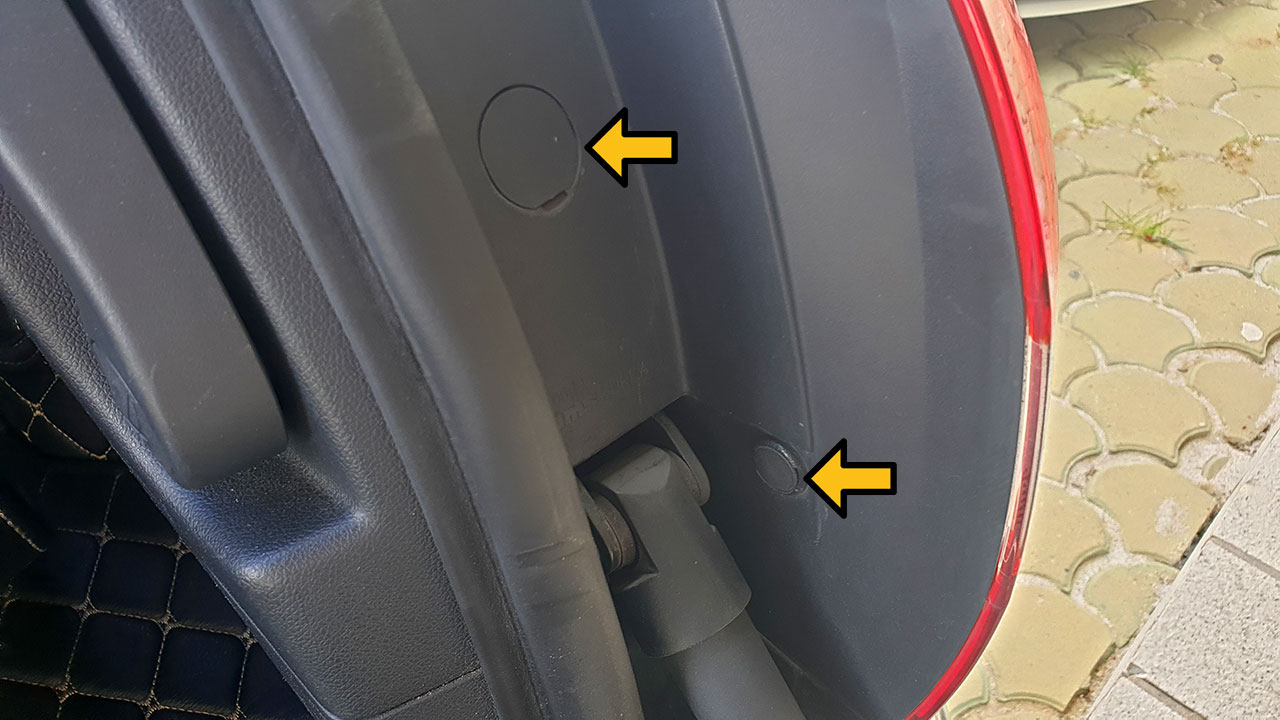

테일램프를 탈거하기 위해 커버와 핀을 제거합니다.

스테이 어셈블리 교체를 위해서는 테일램프를 탈거해야 합니다.

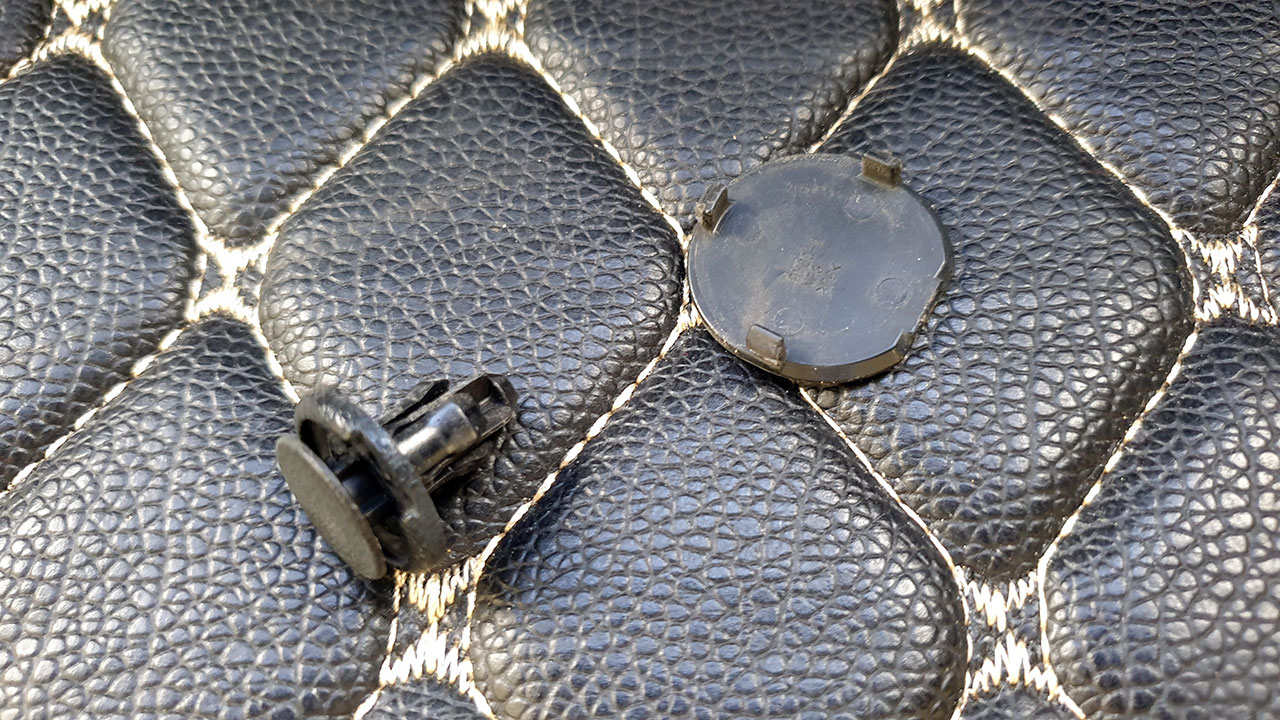

볼트커버 및 핀 제거

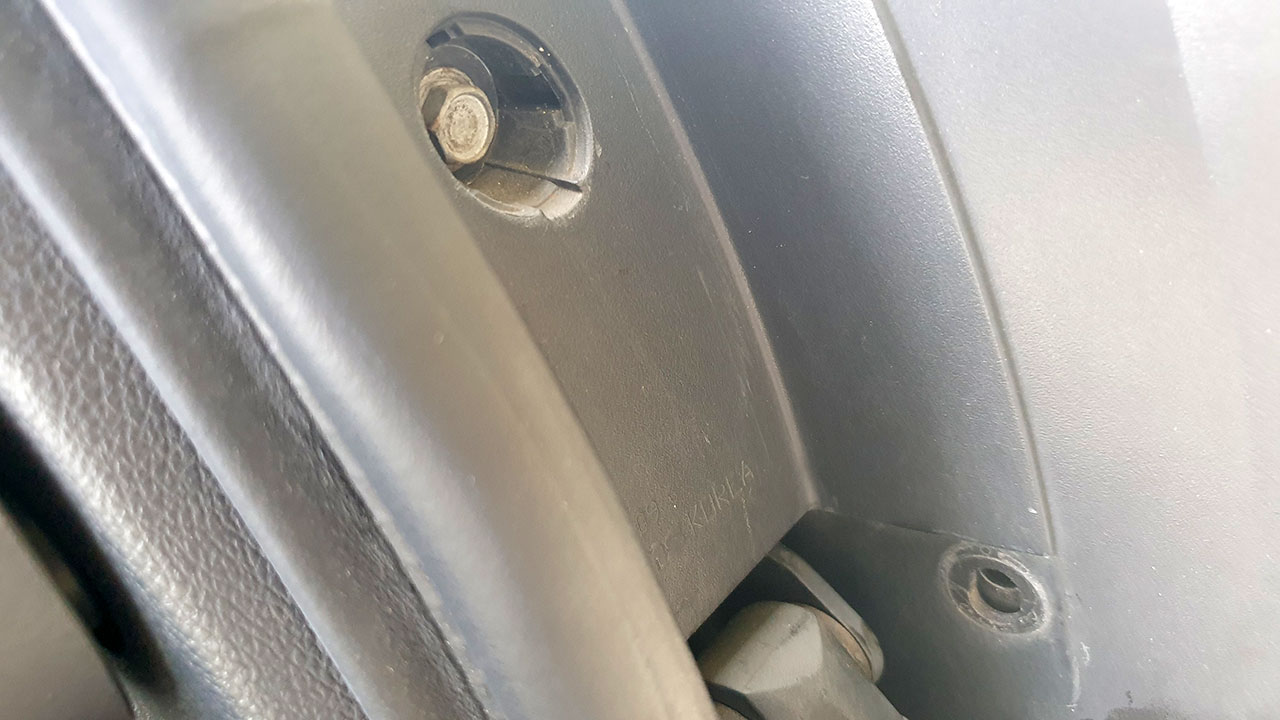

상단 커버안쪽에 10mm 볼트를 풀어줍니다.

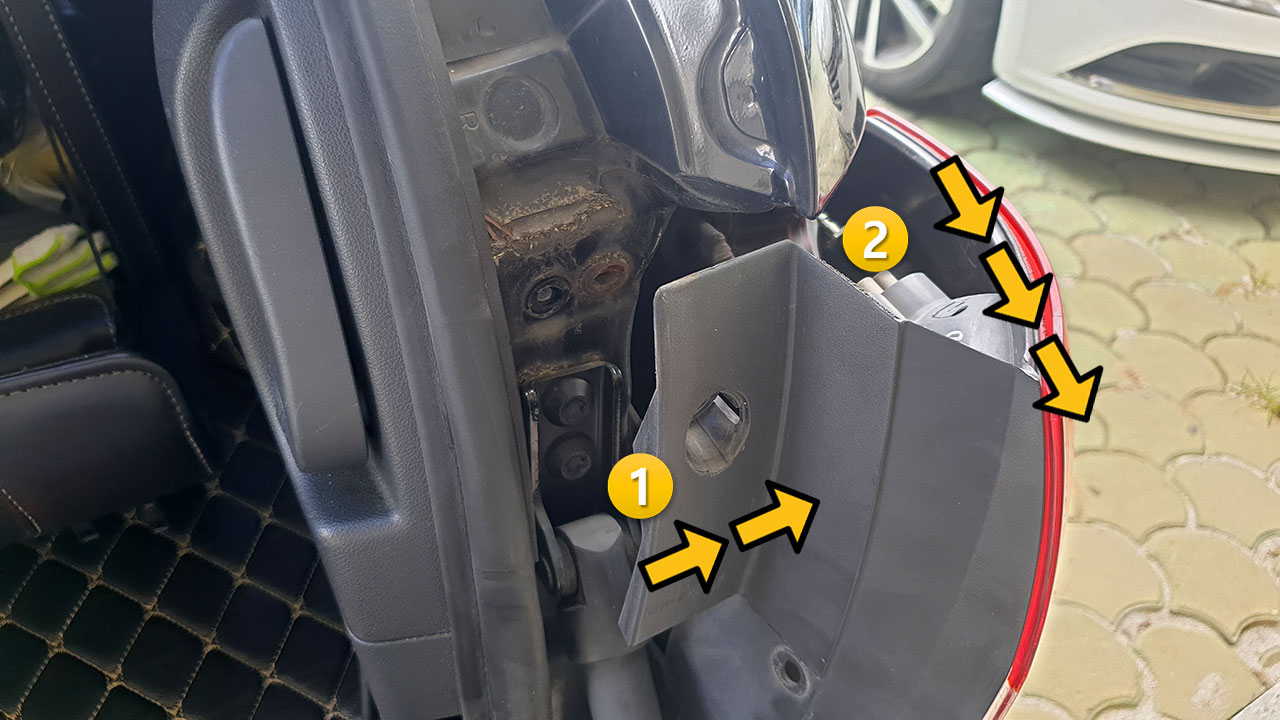

테일램프 탈거방법은 먼저 1방향으로 힘을줘서 살짝 벌어진 상태로 2방향으로 당겨서 뺍니다.

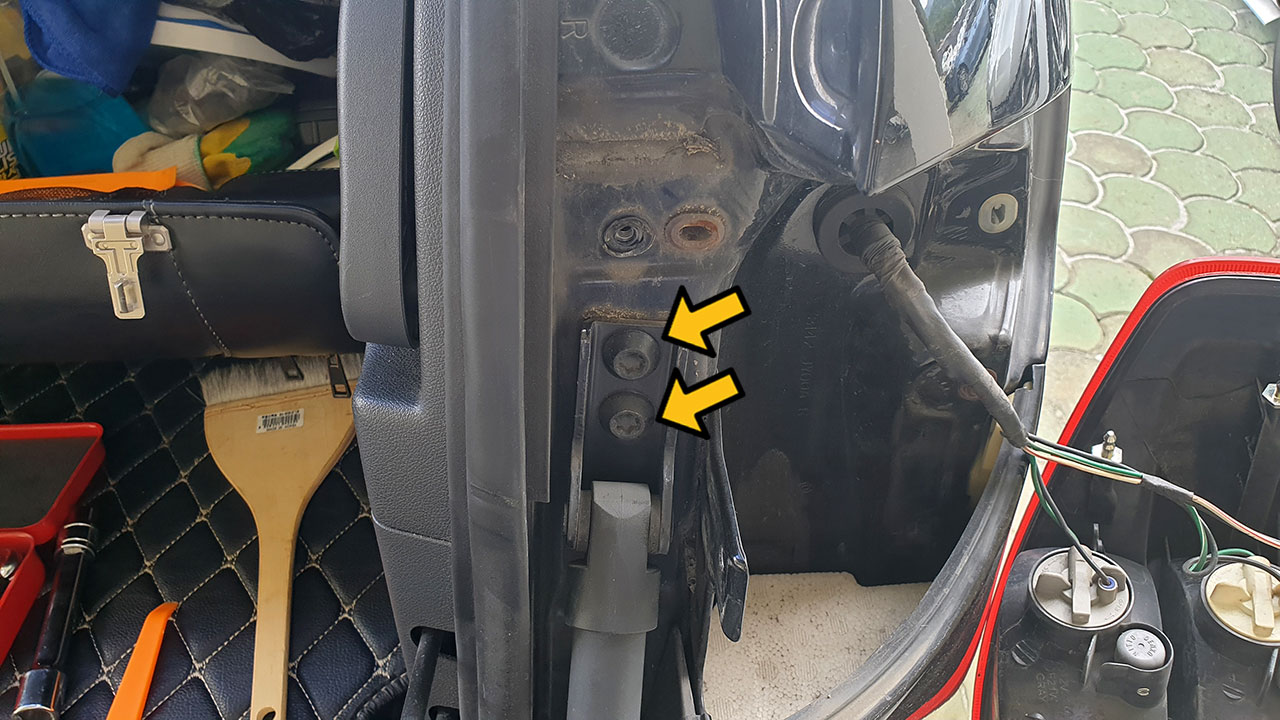

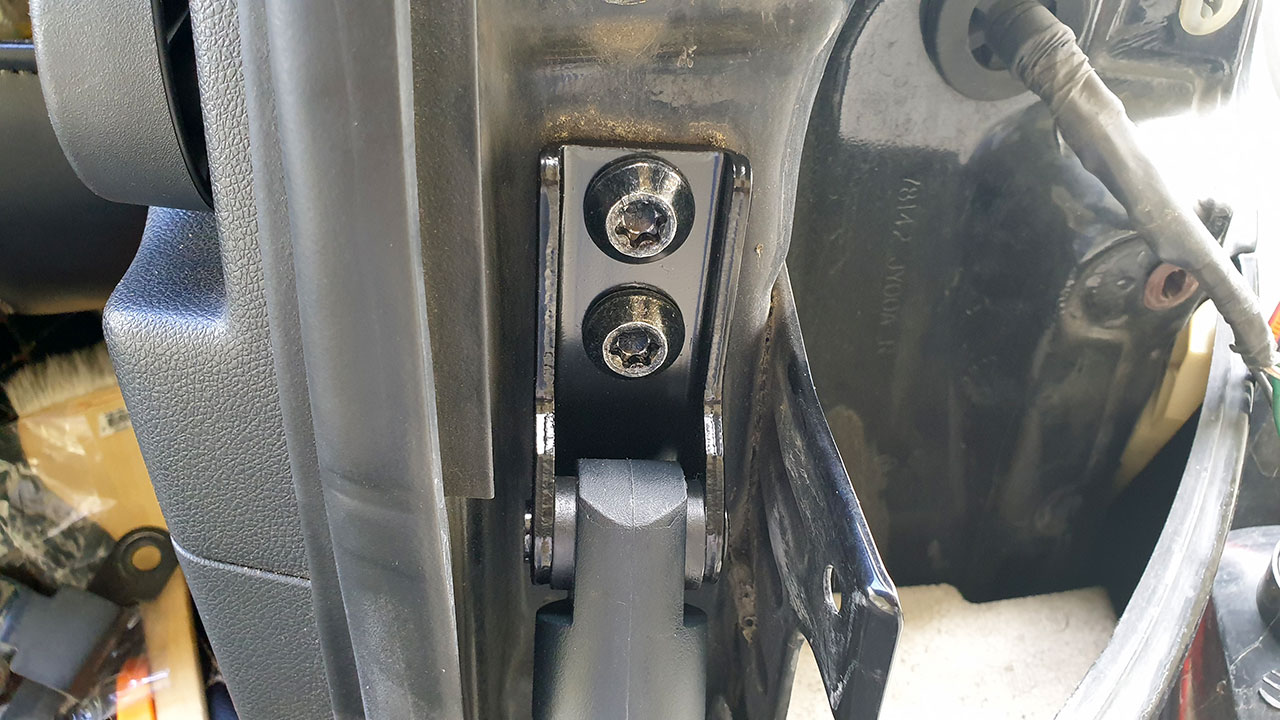

스테이어셈블리 상단 볼트 제거

탈거한 테일램프는 완전히 분리하고 작업하는 것이 좋습니다만 저는 귀찮아서 그냥 달아두고 작업했습니다. ㅎ
상단의 50T 볼트 2개 제거 시 하단 테일게이트를 닫고 작업하시는 것이 좋습니다.
(스프링이 살아있다면 볼트가 분리될 때 탄성 때문에 다칠 수도 있으니...)

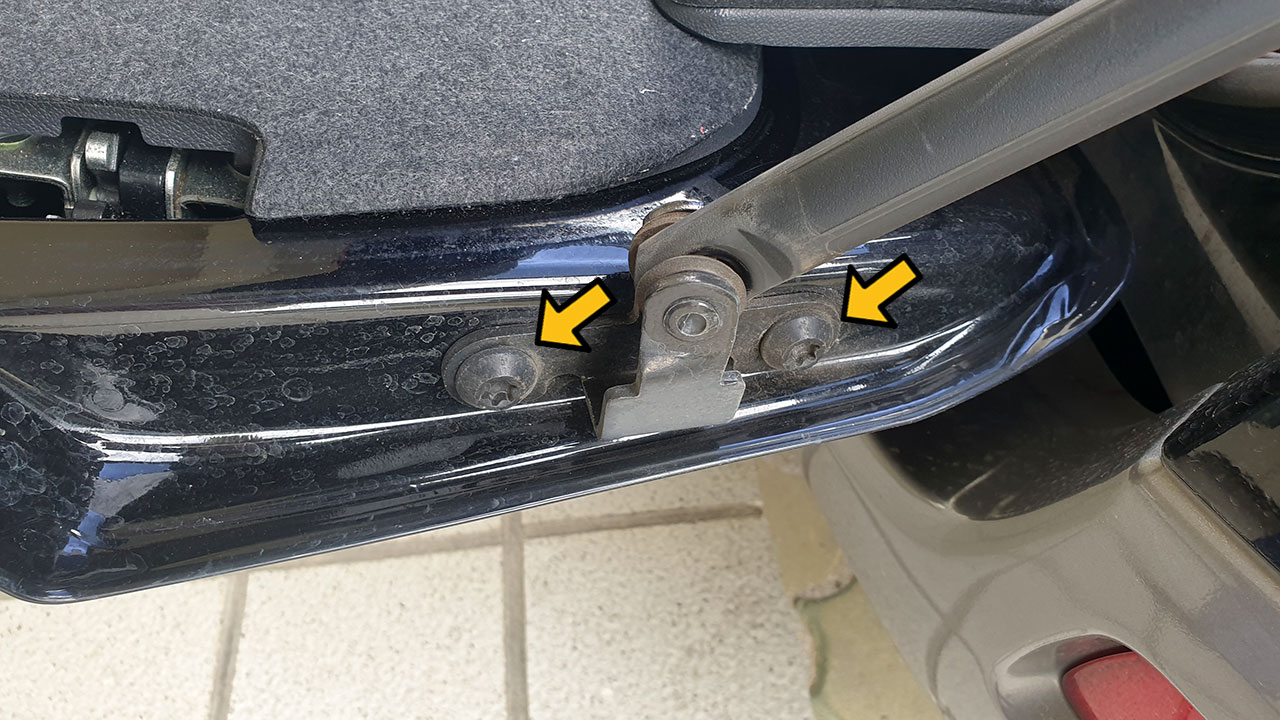

상단 볼트 2개를 분리한 후 하단도 분리해 줍니다.

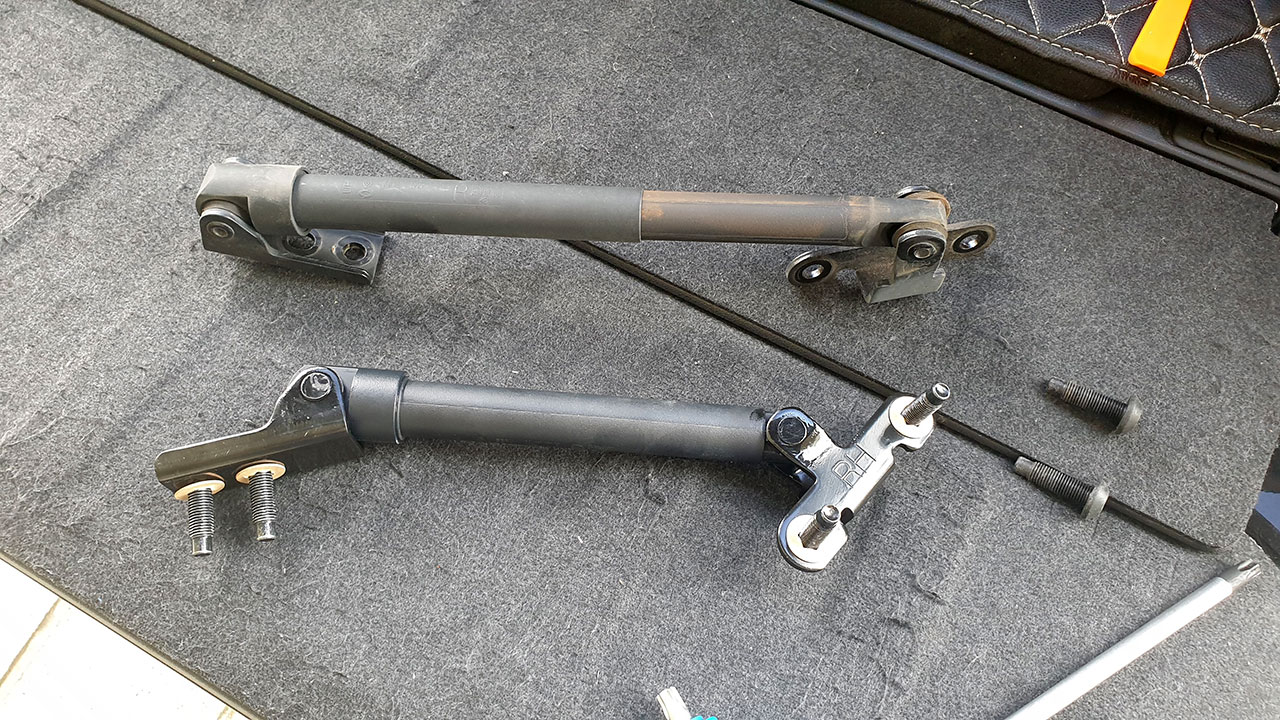

상단이 고장난 제품이나 하단이 새제품 입니다.

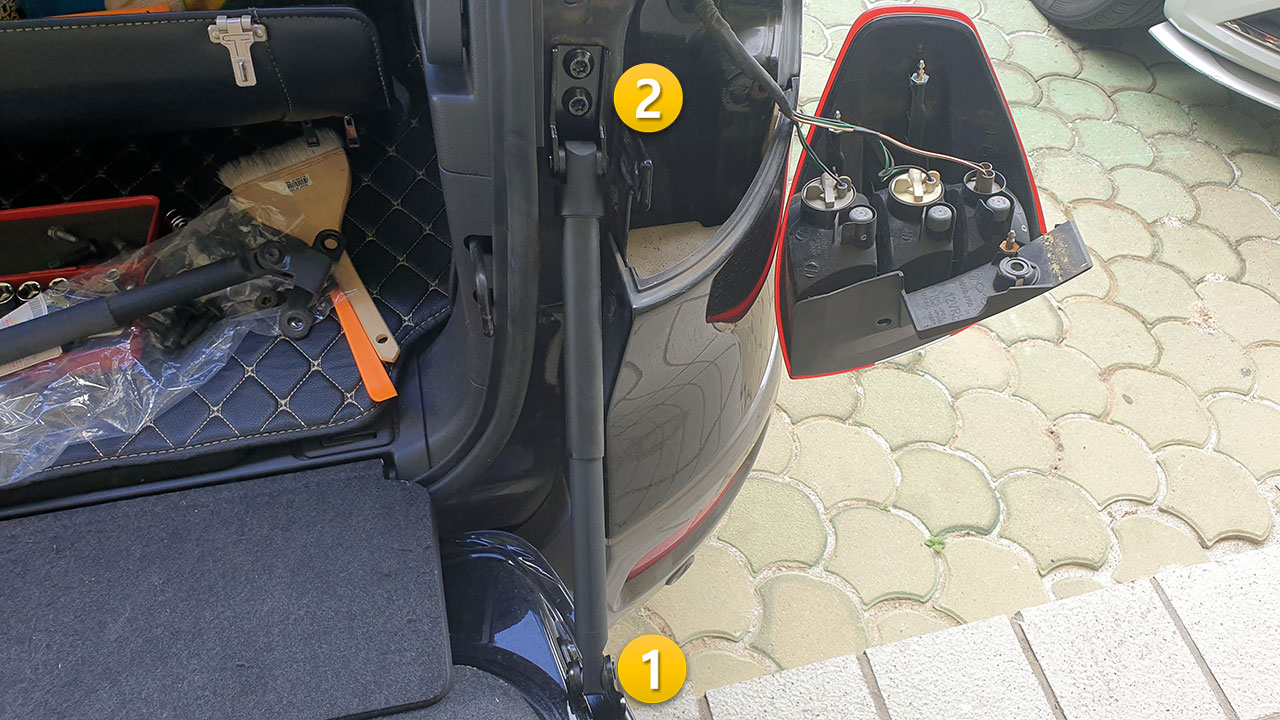

장착은 분해의 역순으로 작업, 1번 고정 후 하단 테일게이트를 닫고 2번 고정하면 됩니다.

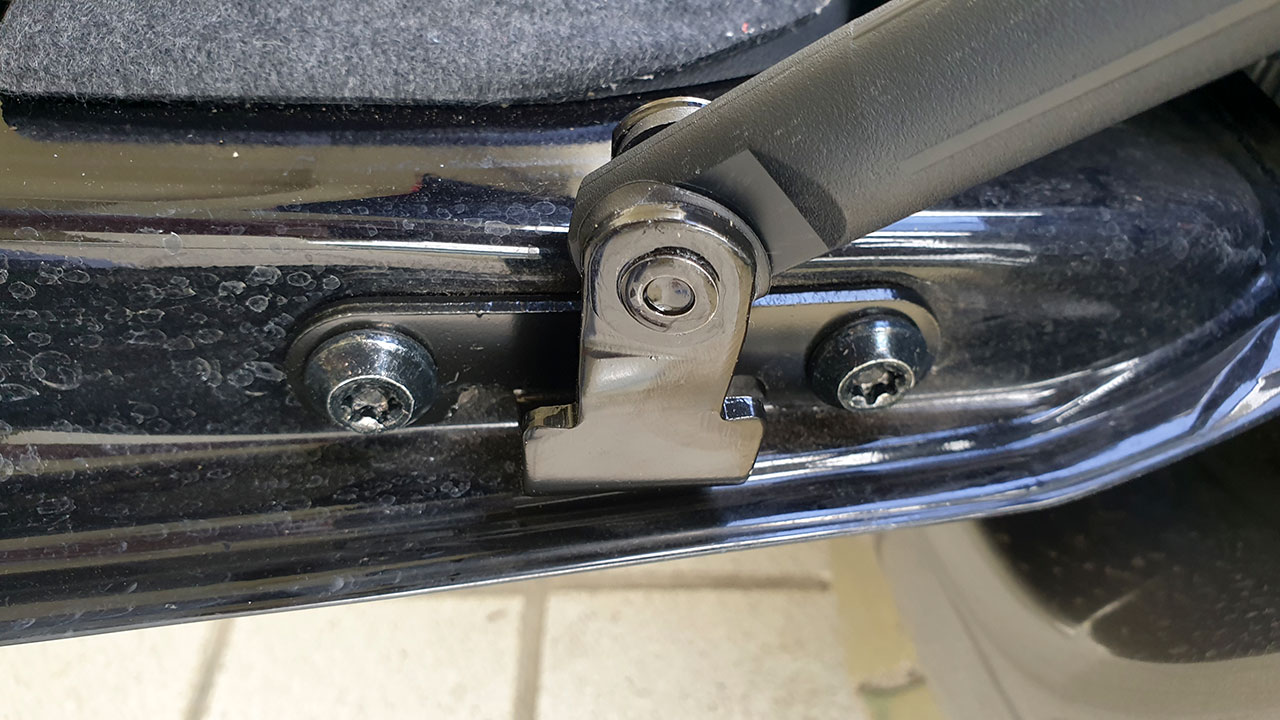

하단 고정 완료



상단 고정 완료



작업 후 만족스럽네요.
기존 대비 열 때도 천천히 내릴 필요 없이 알아서 열리고, 닫을 때도 힘을 많이 안 들이고 닫을 수 있습니다.
연차가 있다 보니 하단 테일게이트 열고 앉을 때도 조금 걱정되었는데 이제 걱정 안 해도 되네요 ㅎㅎ

공구만 있으면 작업 난이도는 쉬운 편이니 누구나 직접 작업할 수 있는 정도입니다.
