TRX6 LED 작업

TRX6에 LED 작업을 마무리해 줬습니다.
기존 순정LED + 언더 LED + 상단 루프 캐리어 LED입니다. ㅎ~

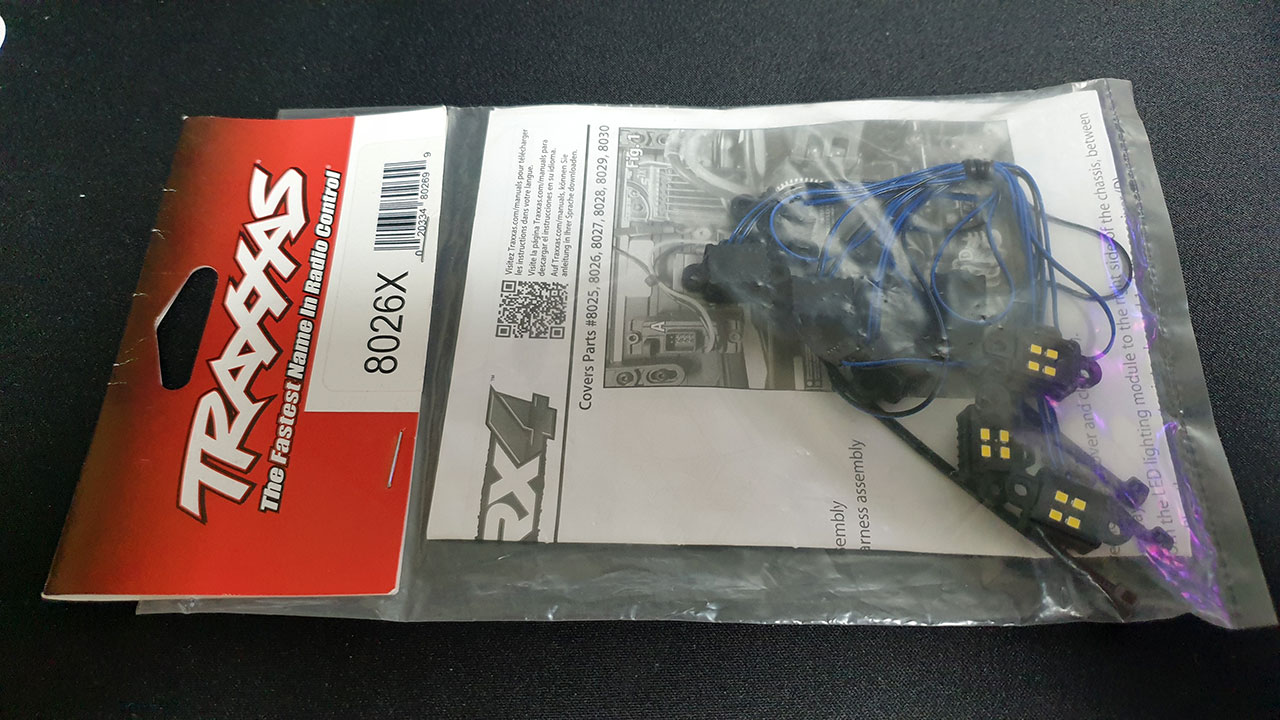

처음에 국내샵에서 구입한 순정 LED(하단)모듈

구입하고 보니 LED모듈이 8개밖에 없는 제품이더군요..
TRX6도 사용은 가능하지만 정확하게 이야기하면 TRX4용 제품.
(TRX6에 장착하면 후방 2개는 장착이 안되더군요 --)
거기다 순정이다보니 3V LED라서 기존 장착되어 있는 순정 3V 스템다운 모듈을 사용해야 하는데, 저는 순정 스텝다운 모듈을 제거할 예정이라 ㅎㅎ

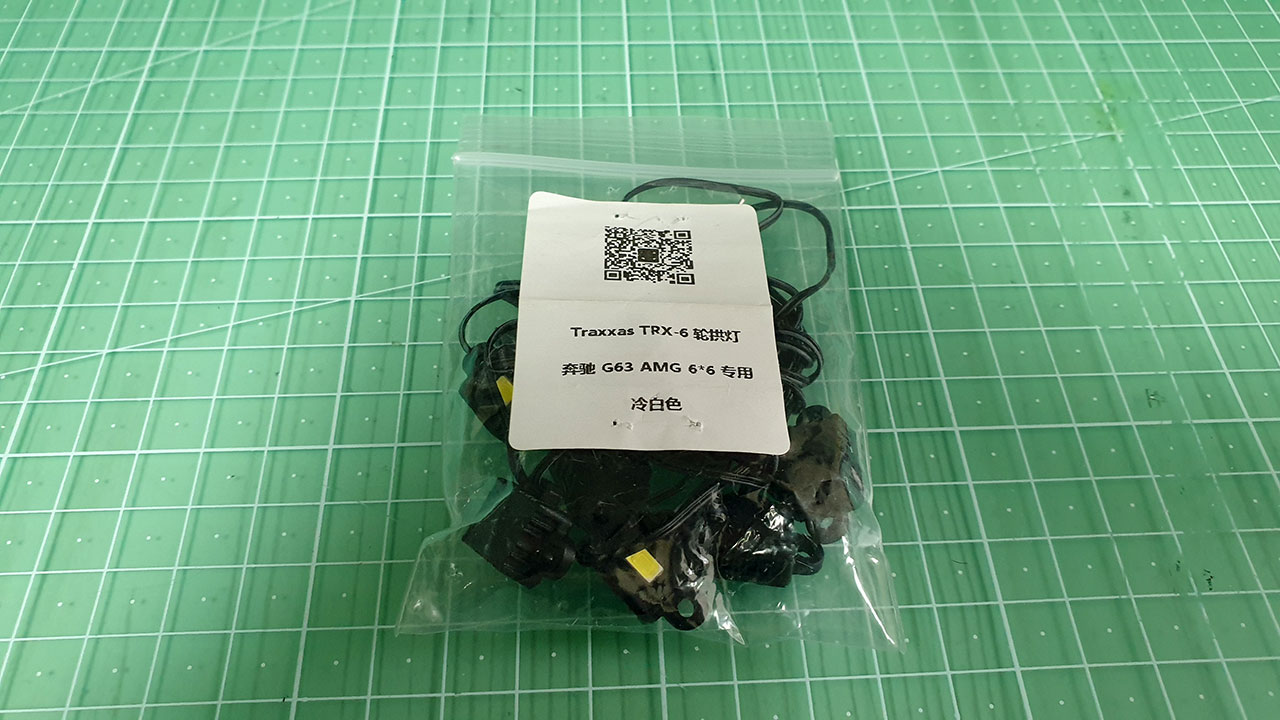

알리에서 모듈 10개짜리 호환제품을 구입했습니다.

호환 제품의 좋은 점은 2가지 정도가 있겠네요
1. LED모듈 10개 짜리라서 TRX6전용이다.
2. 입력전원이 5V~7.4V로 BEC전원을 바로 사용할 수 있다.

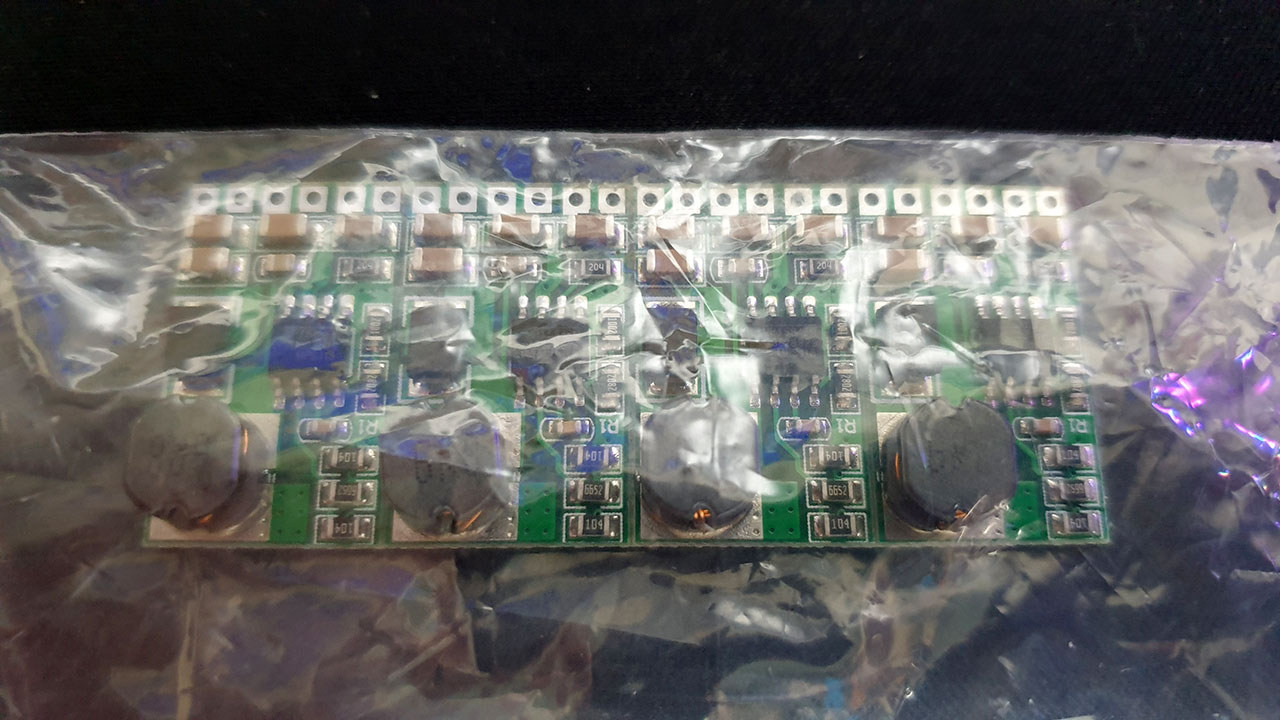

마지막으로 바디에 장착된 순정 LED모듈을 위한 3V 스텝다운 모듈 입니다.

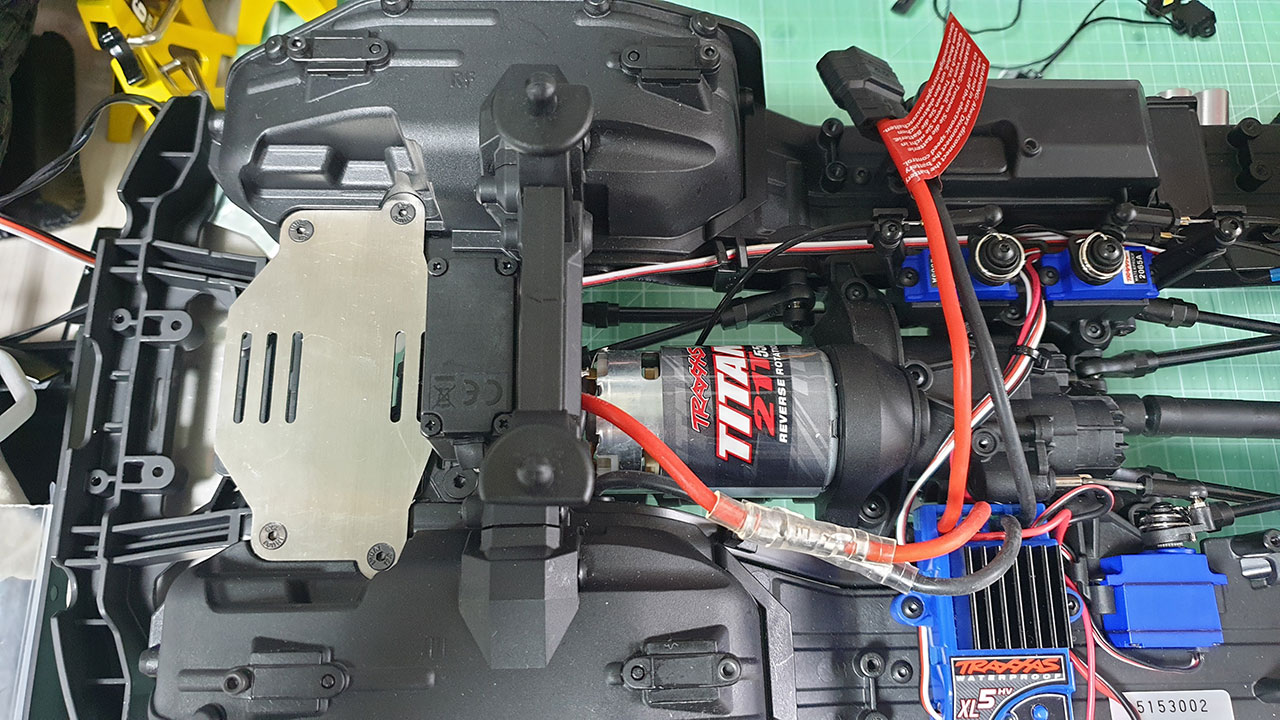

저는 송신기에서 LED 모듈을 제어할 생각이라 순정 스텝다운 모듈(#8028 파워서플라이)을 제거하고,
기존 바디LED만 3V로 사용하고, 나머지 LED는 6V로 사용할 예정입니다.

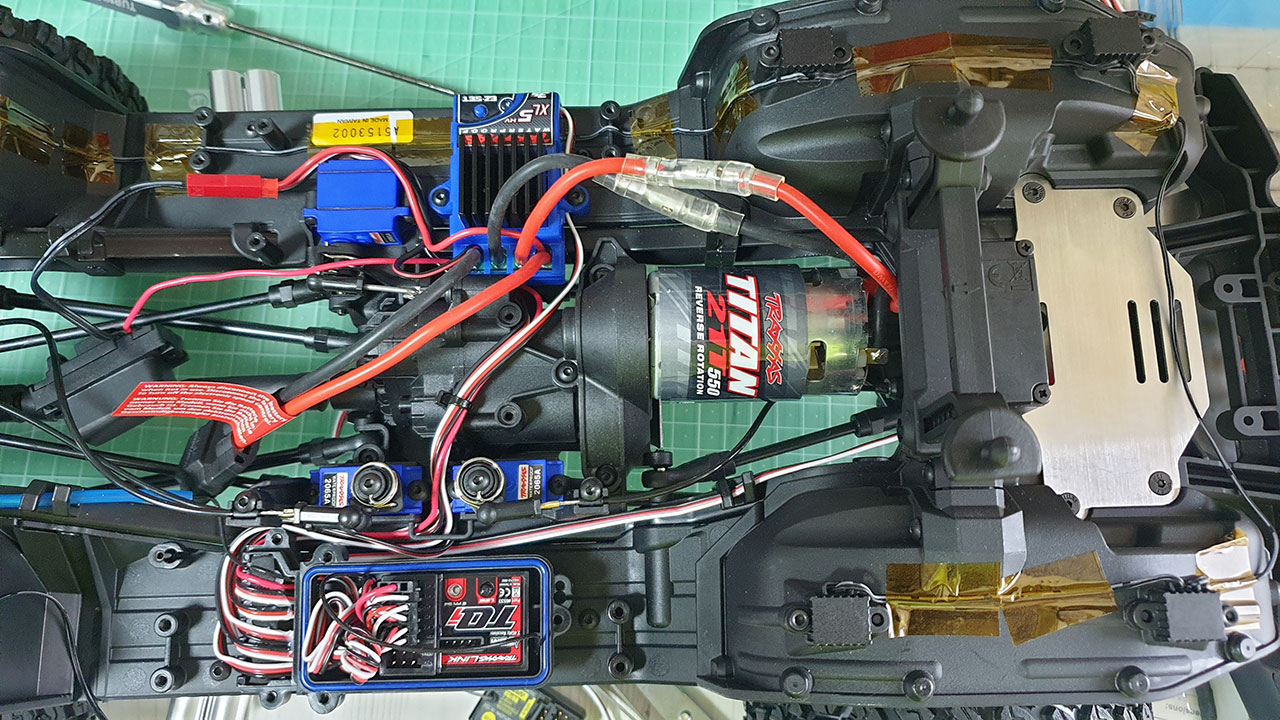

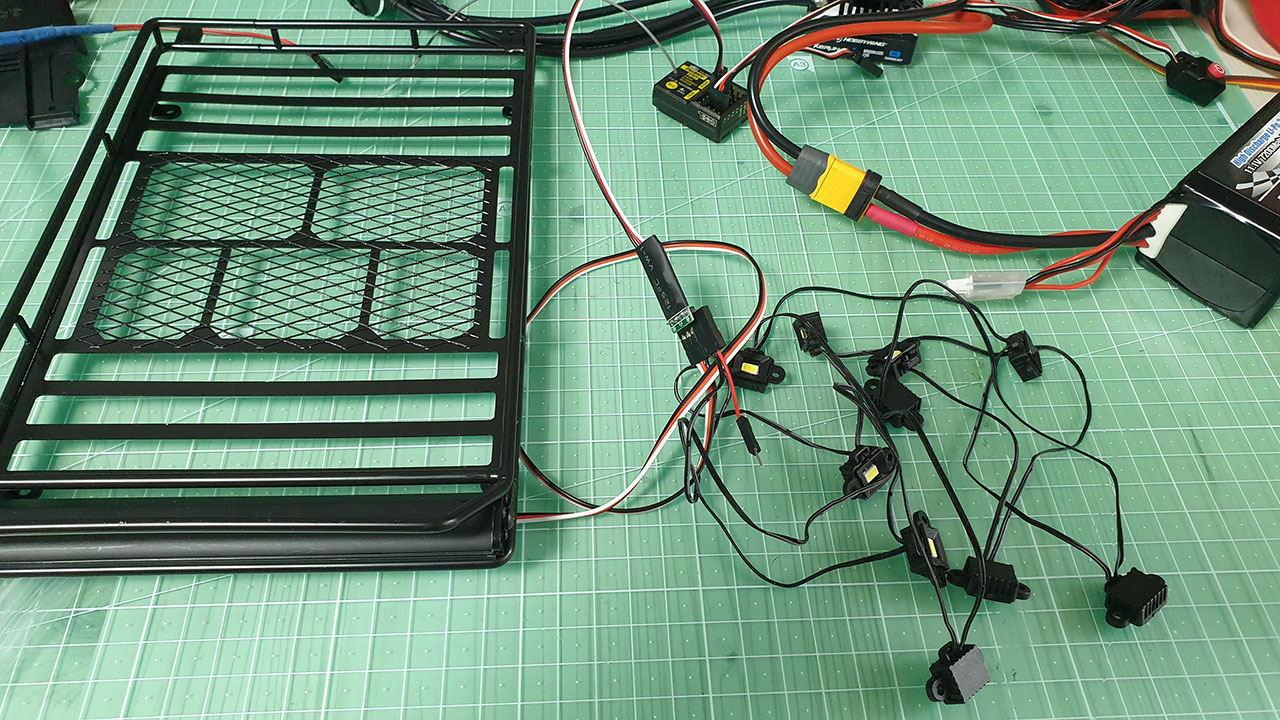

작업전 배선확인 및 테스트를 해 줍니다. 가운데 보이는 부품이 LED제어용 모듈 입니다.

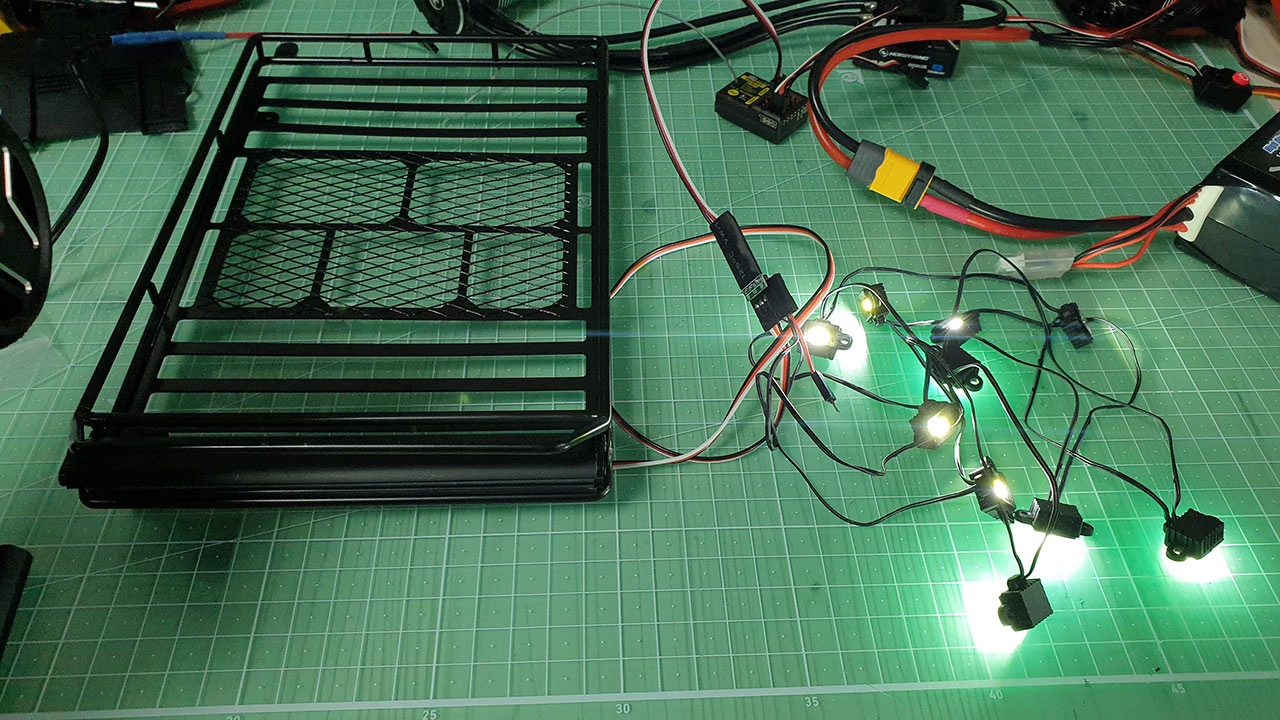

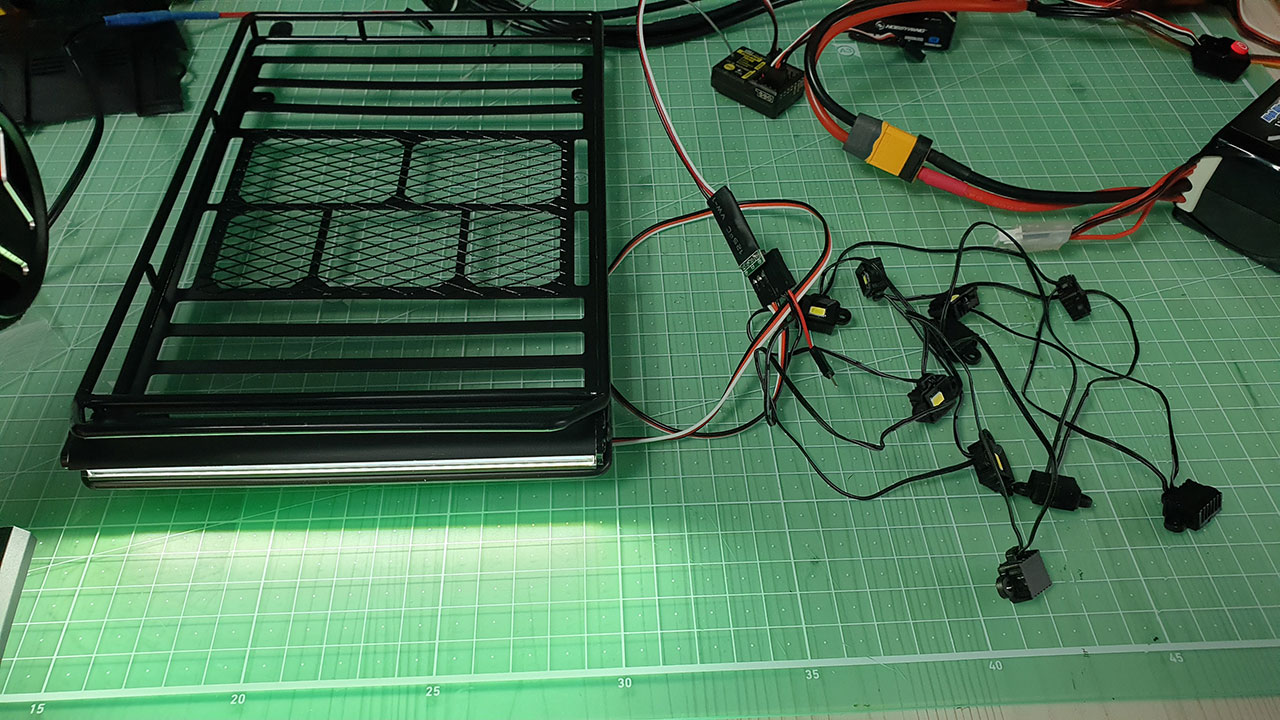

LED 제어용 모듈은 총 4가지 모드가 있습니다.
1. 1번 LED On
2. 2번 LED On
3. 1번 + 2번 LED On
4. 1번 + 2번 LED Flashing (솔직히 이건 필요 없지만 ㅋㅋㅋ)
* 각 모드는 해당 채널에 할당된 송신기 버튼을 한번 누를때마다 전환이 됩니다.



1번 모드 (처음 켜지는게 하단모듈로 할지 루프캐리어로 할지는 생각중입니다. ㅎㅎ)



2번 모드 (루프캐리어를 1번으로 할지 아직 고민중 ㅋㅋㅋ)

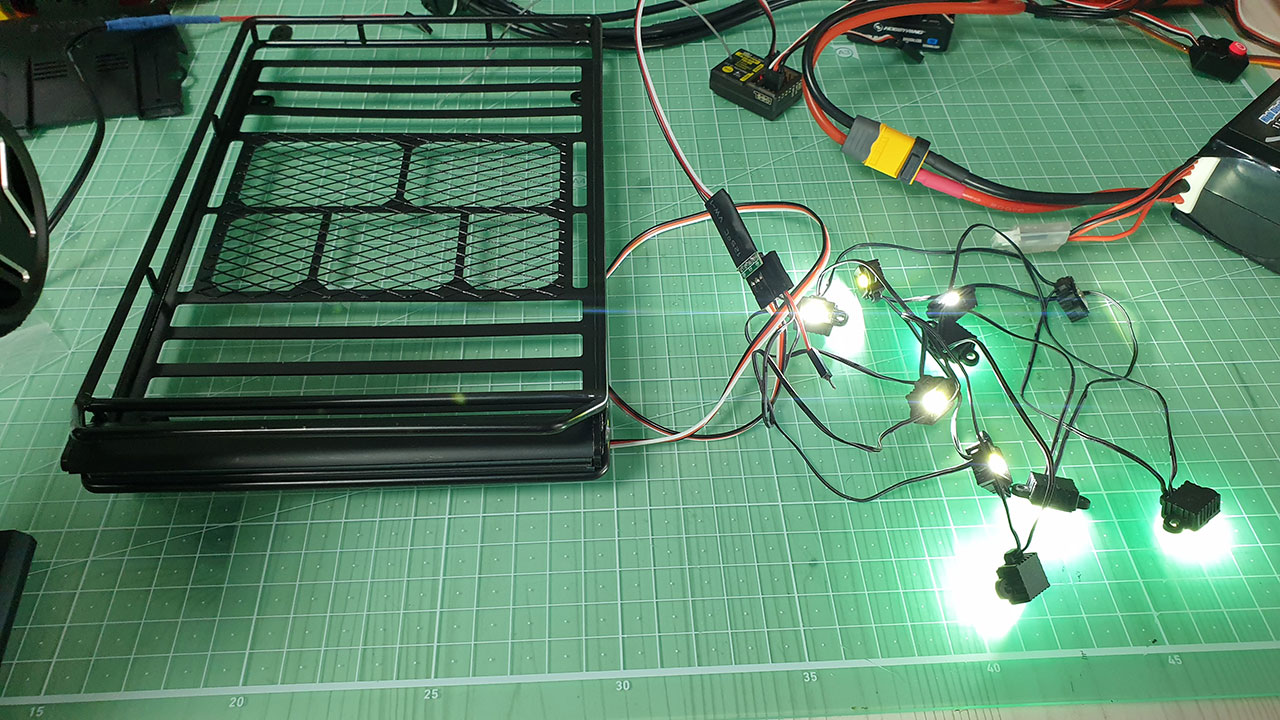

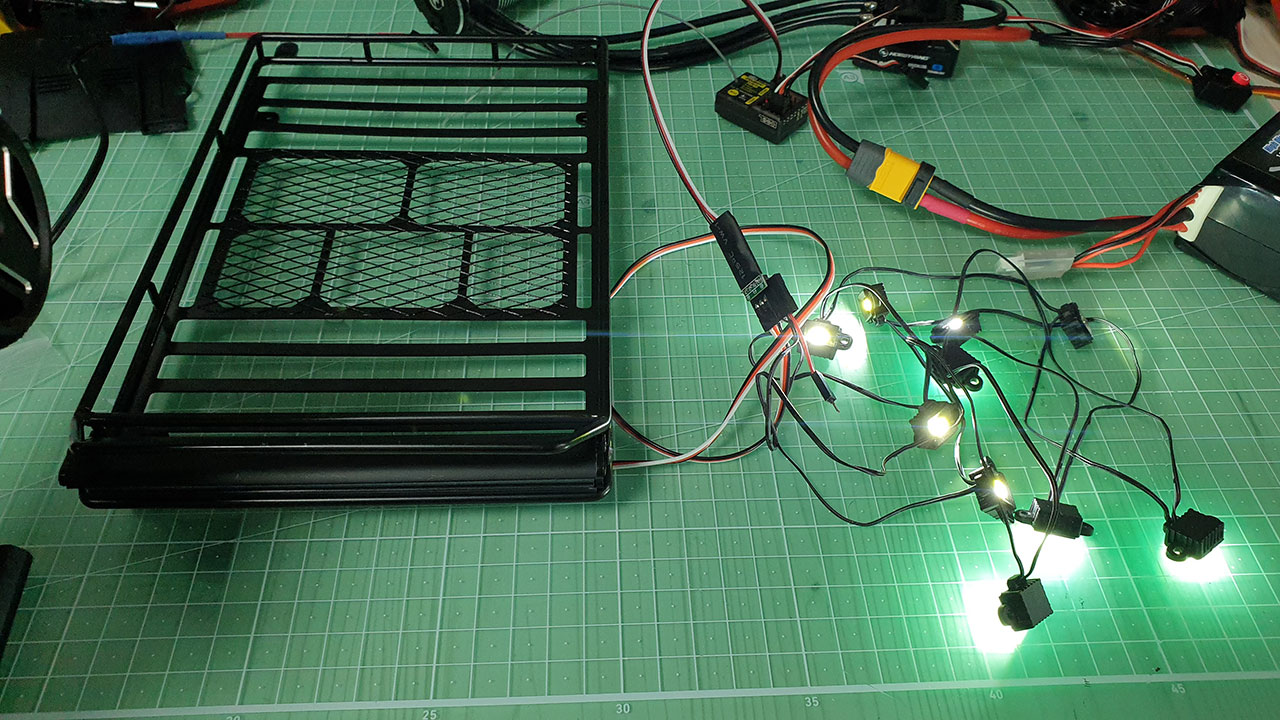

3번 모드 (두가지 모듈 동시에 켜집니다.)

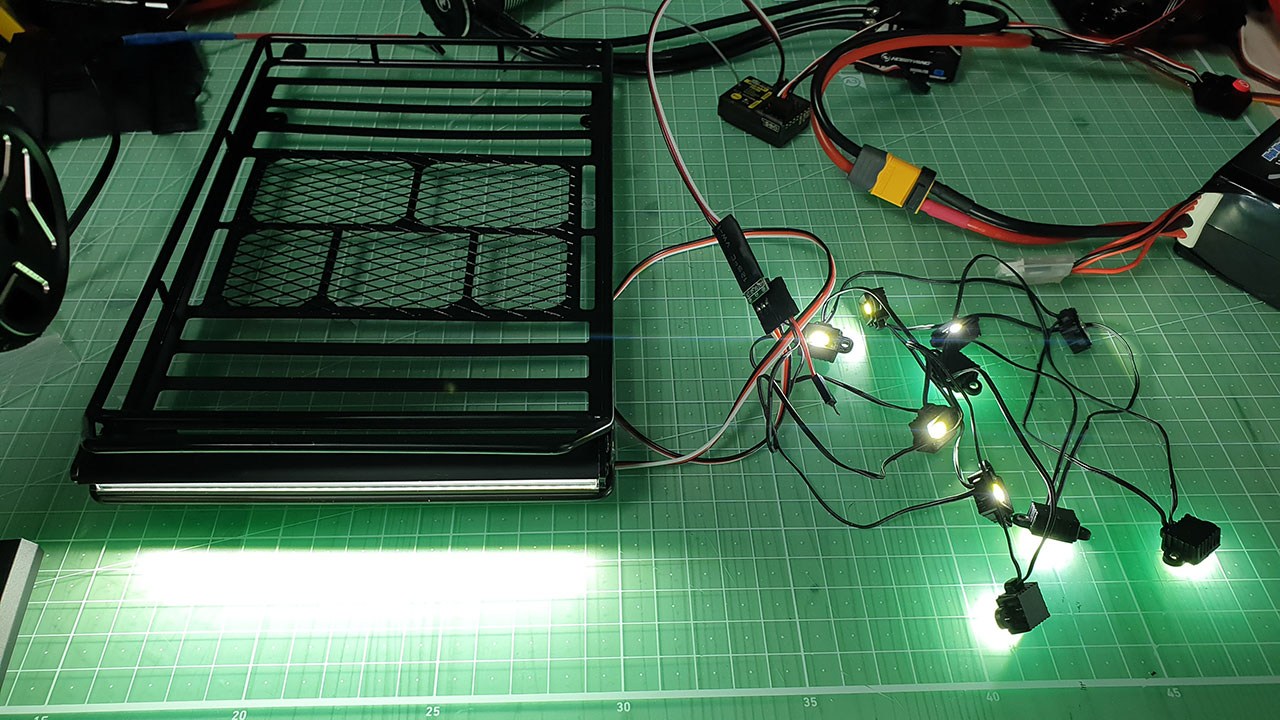

4번 모드 (4번은 두 모듈이 동시에 깜빡입니다.)

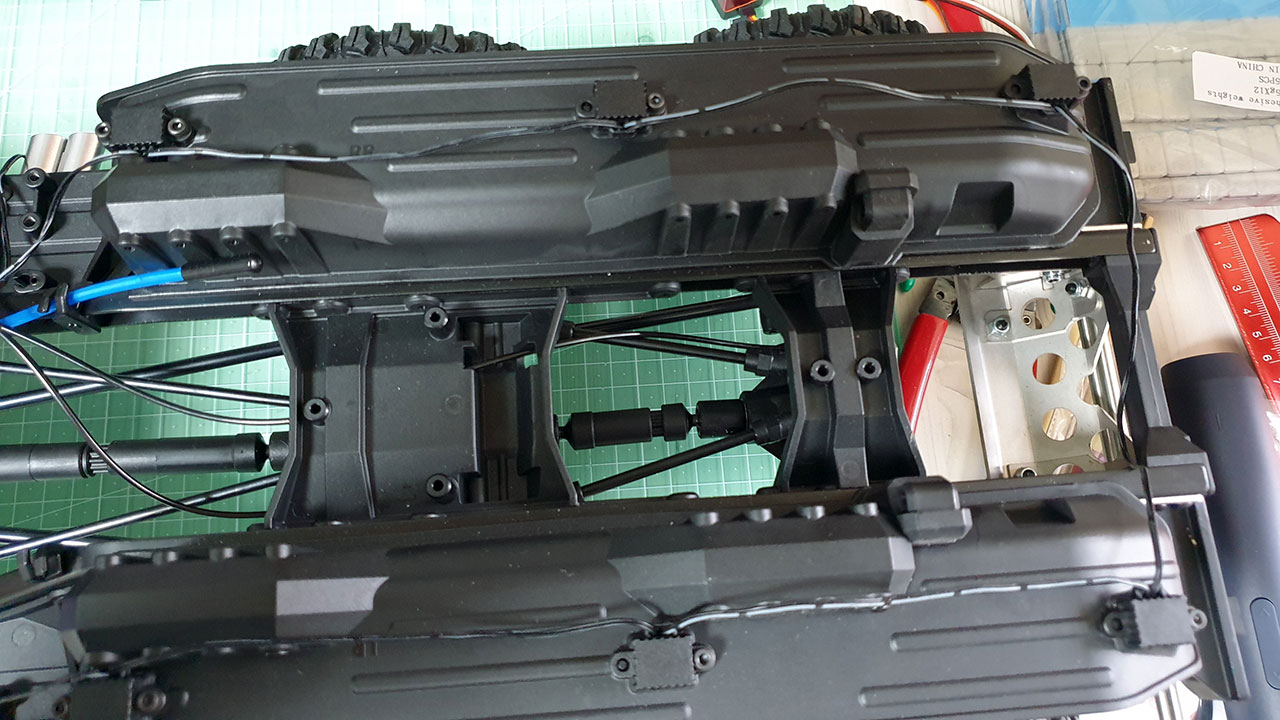

하단(언더) 방수 LED모듈 장착을 위해 기존 커버를 모두 제거합니다. (앞쪽 4개)

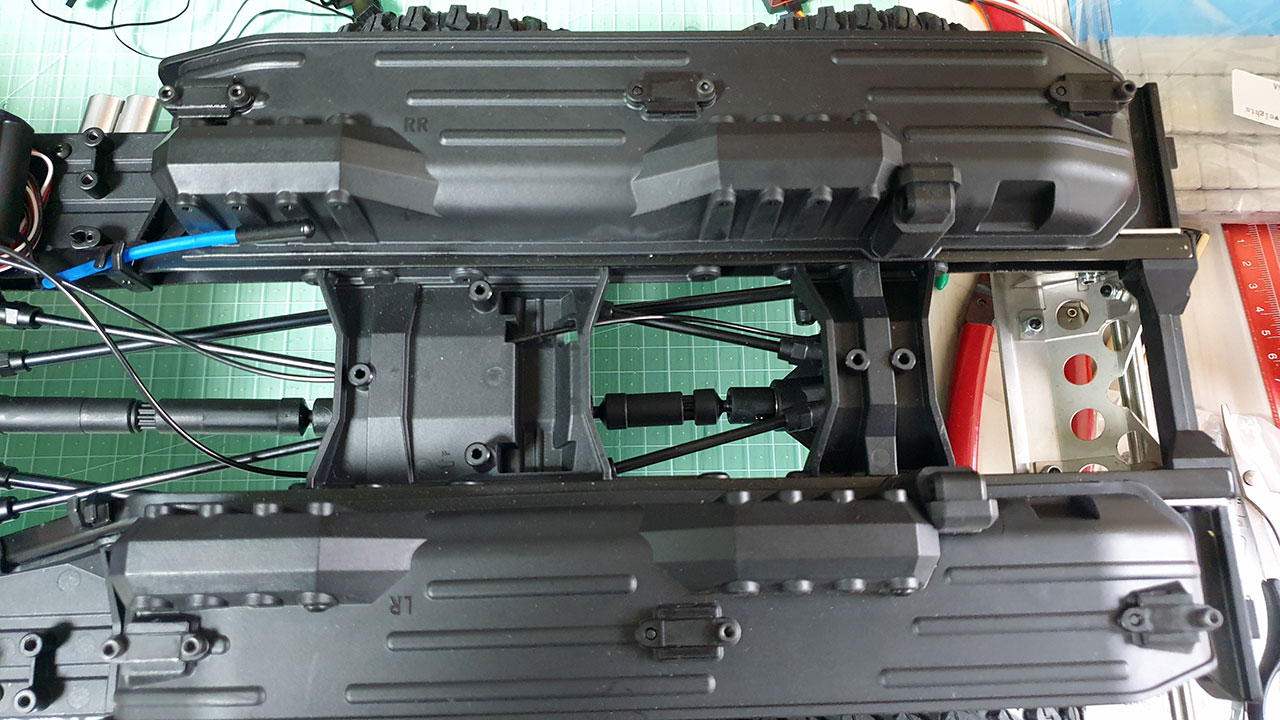

뒤쪽 6개 커버도 제거~



수신기 바로 앞에 있는 위치부터 장착을 시작합니다.

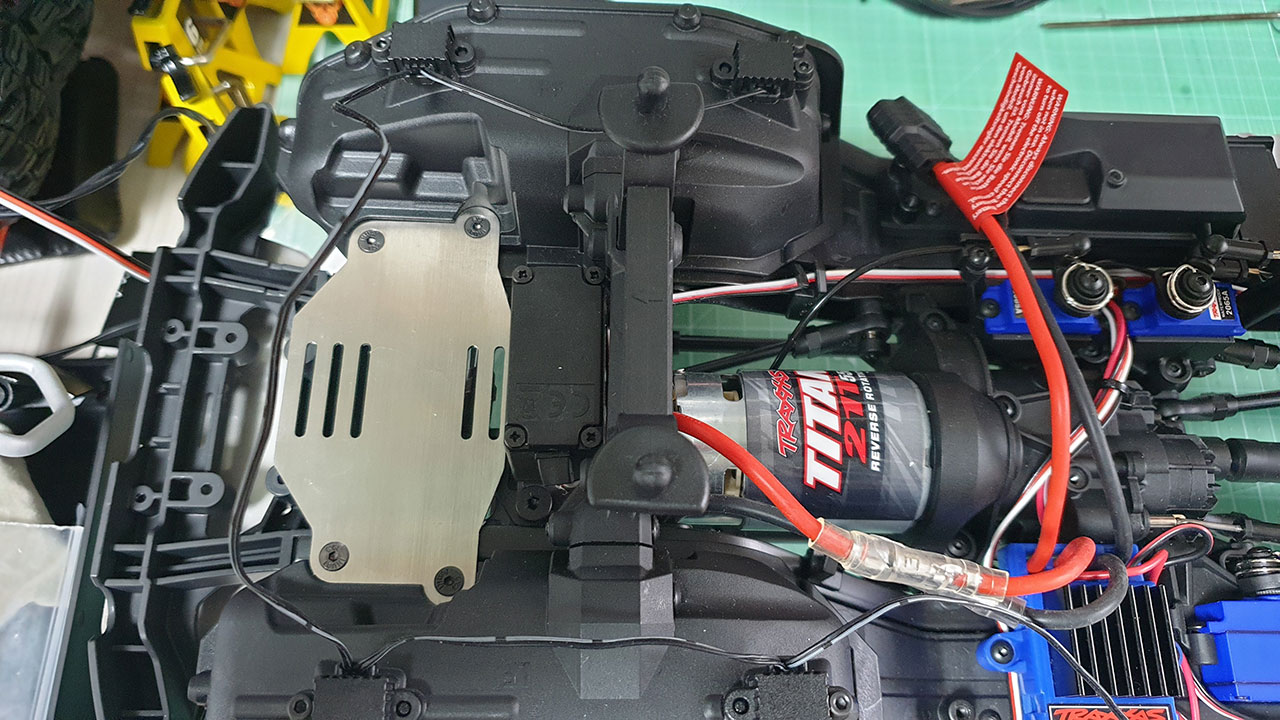

뒤쪽으로 한바퀴 돌아서 커넥터가 다시 수신기 쪽으로 향하도록 장착~~ 배선정리를 해야 겠네요 ㅎ~

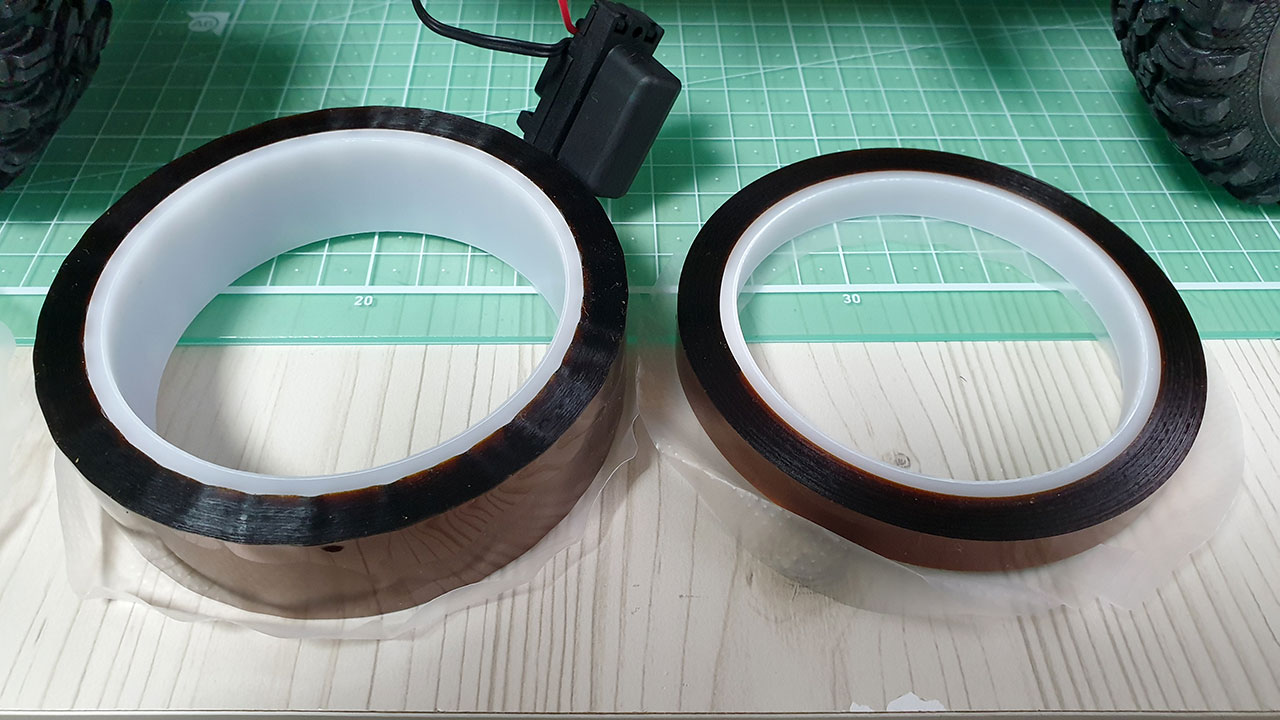

배선정리를 위해 선택한 폴리이미드 태이프

위 폴리이미드 태이프를 선택한 이유는 특별히 내열태이프를 사용해야 해서가 하니라,
단지 얇으면서 어느정도 접착력이 있고, 갖고 있는 태이프가 있어서... 입니다. ㅋㅋㅋ

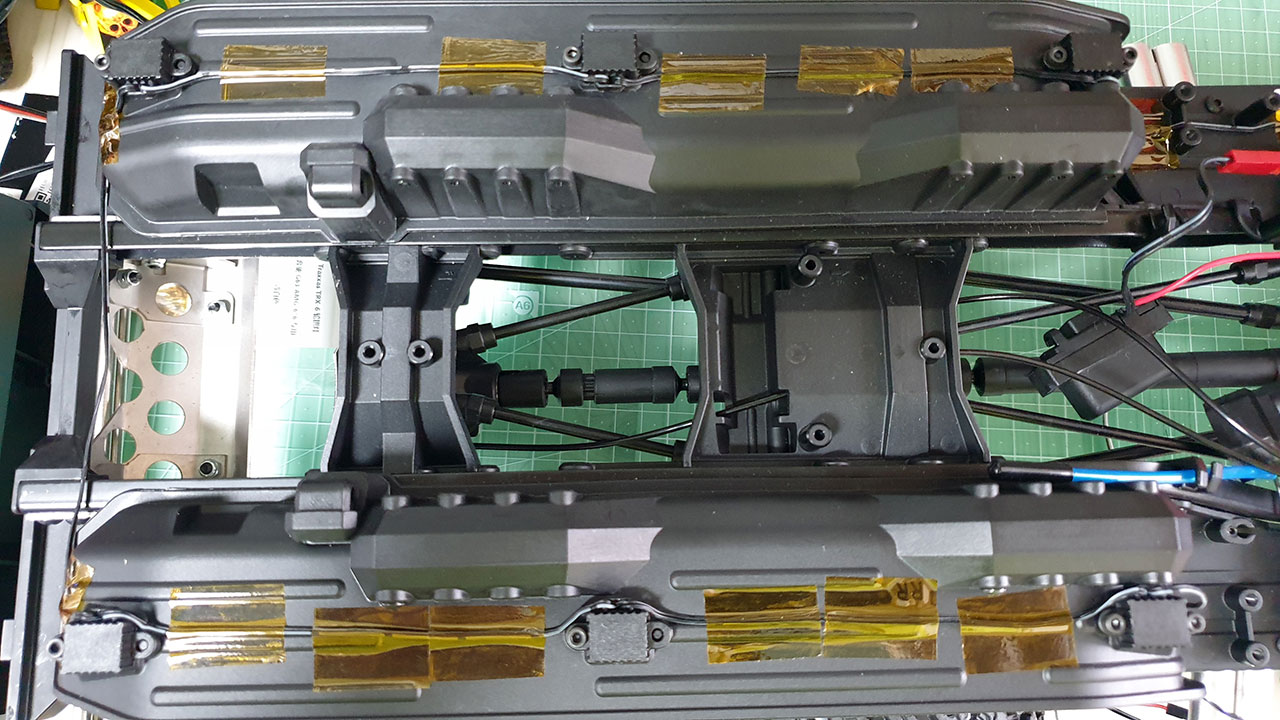

요렇게 태이핑으로 배선정리를 해 줍니다.



수신기 쪽에서 처리전원을 공급할 예정입니다.

이번 작업은 여기까지만 하고 정리했습니다.
추후 모터+변속이 교체를 하고, 전체 배선정리를 완료할 생각입니다. ㅎㅎㅎ

제 TRX6 차량의 LED배선은 다음과 같이 작업할 예정입니다. (LED 장착하실 분은 참고하세요~~)

1. 바디 순정LED
 : BEC전원 > 자석 스위치 > 3V 스텝다운 모듈 > 바디 순정 LED

2. 바디 루프 캐리어 LED
 : 수신기(BEC전원) > LED제어모듈 > 자석스위치 > 루프캐리어 LED

3. 새시 언더 LED
 : 수신기(BEC전원) > LED제어모듈 > 언더 LED

다음 작업 순서는 서보/모변/하부 메탈 파트 교체, 멀펑 장착이 완료되면 전체 배선정리 예정입니다.
이후 작업기도 하나씩 포스팅하도록 하겠습니다~~
