QM5 락폴딩 모듈 장착 DIY (도원텍 제품)

그동안 미뤄왔던 DIY 재료들을 하나 둘씩 작업하고 있습니다.

이번엔 락폴딩 모듈 입니다.



이것도 구매한지는 꽤 되었는데... 차일피일 미루다 보니 이제서야 작업을 했네요 ㅎㅎ



라이터를 안가져와서 집에 다녀왔네요 ㅋ~ 준비를 마치고 작업전 한 컷~

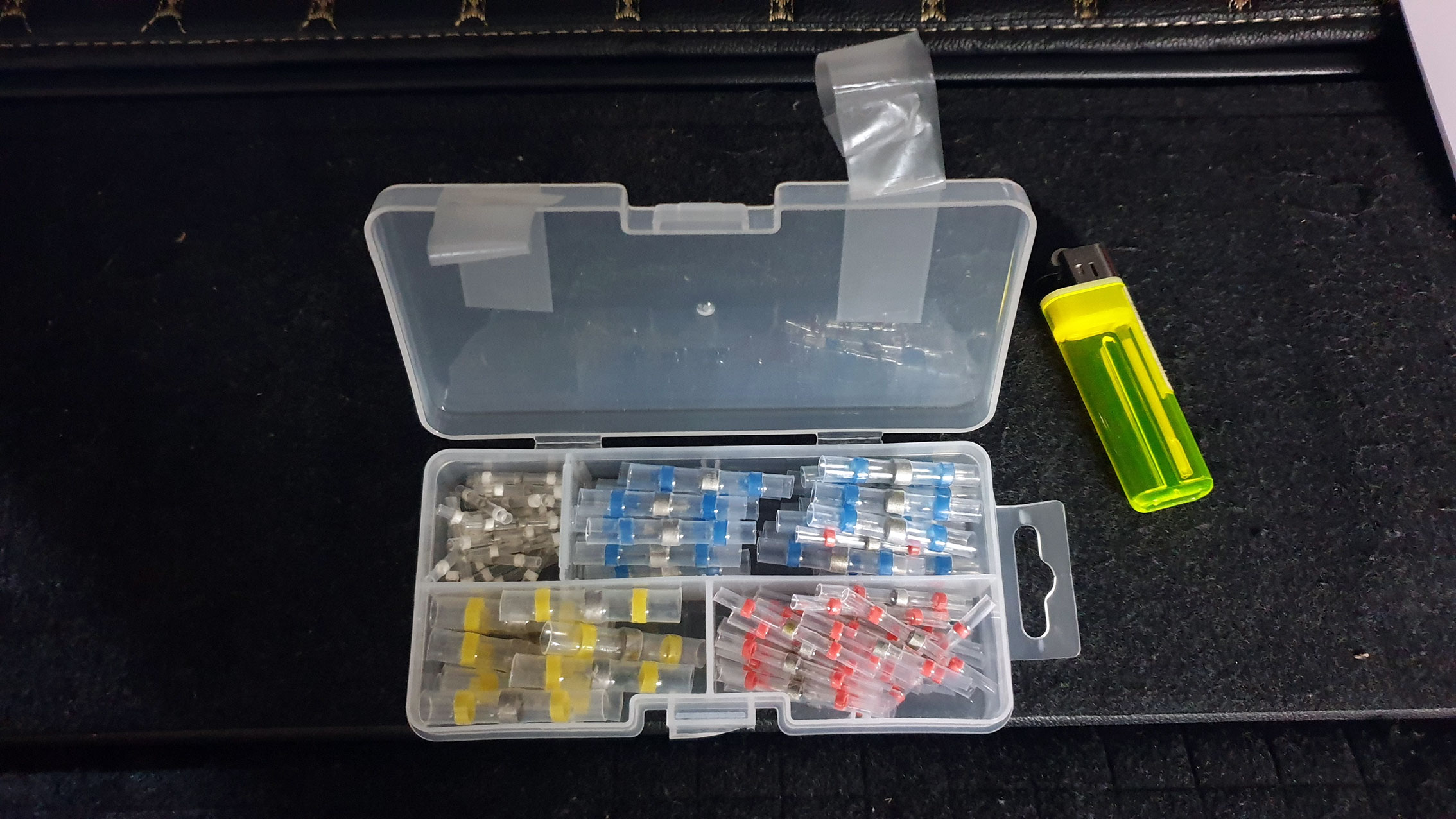

이번에 알리에서 구매한 방수커넥터 입니다. 상당히 편리합니다. ㅎㅎ

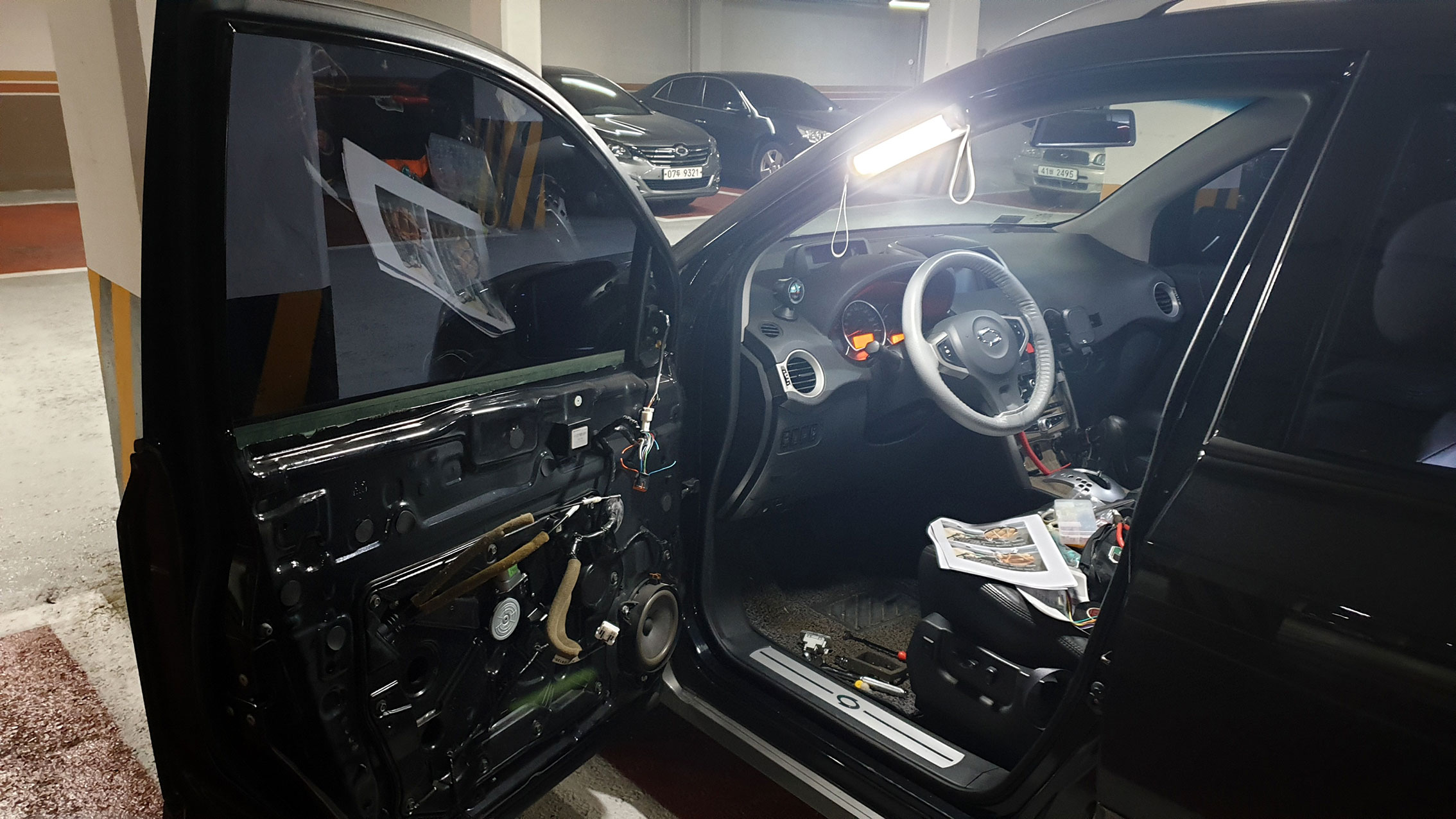

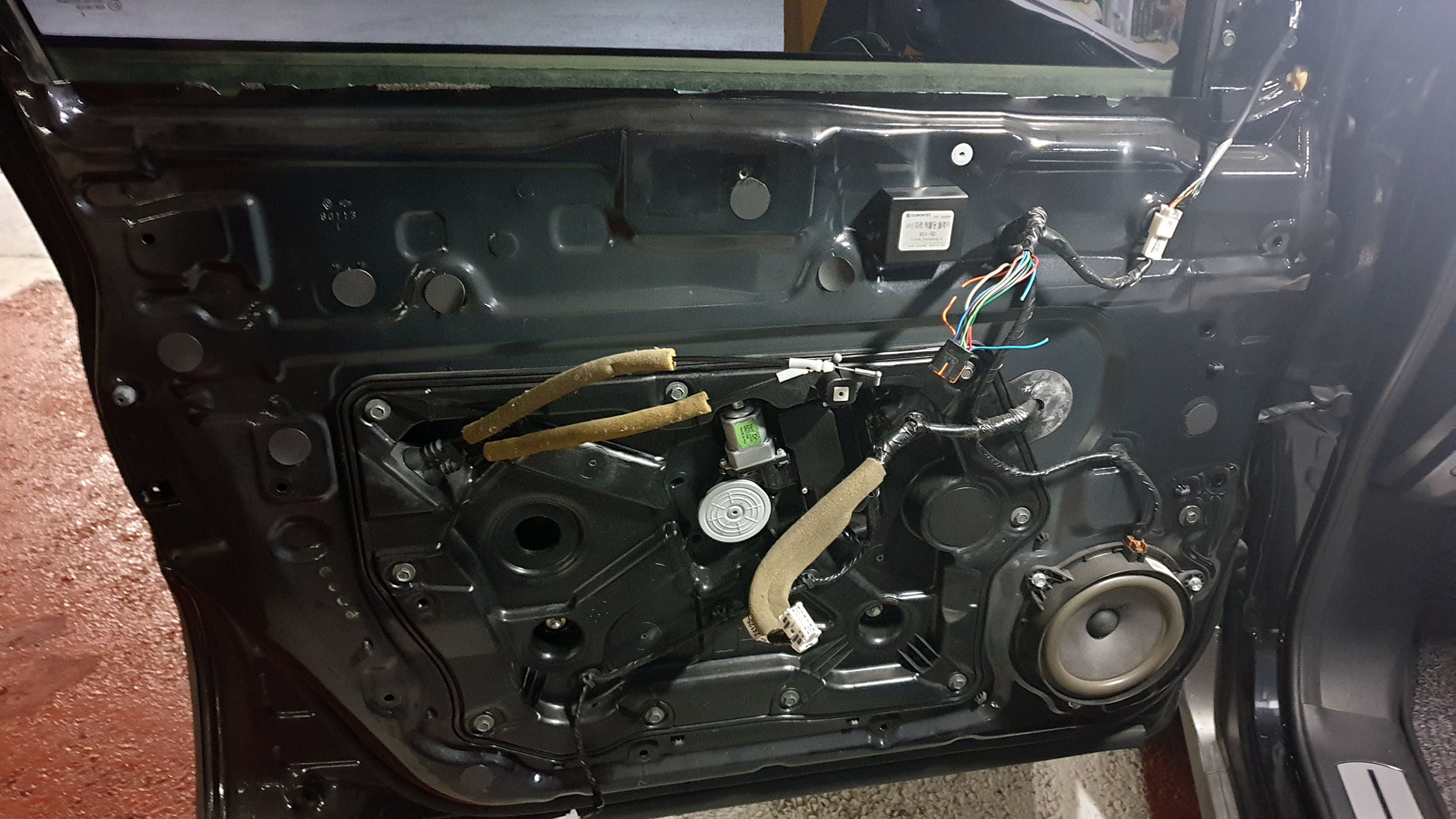

아무생각없이 하다보니 도어트림 탈거전에 사진을 안찍었네요 ㅋㅋㅋ

우선 락폴딩 모듈(상단 중앙)의 자리부터 잡아서 양면태이프로 고정해 주고, 매뉴얼을 보고 결선을 시작합니다.

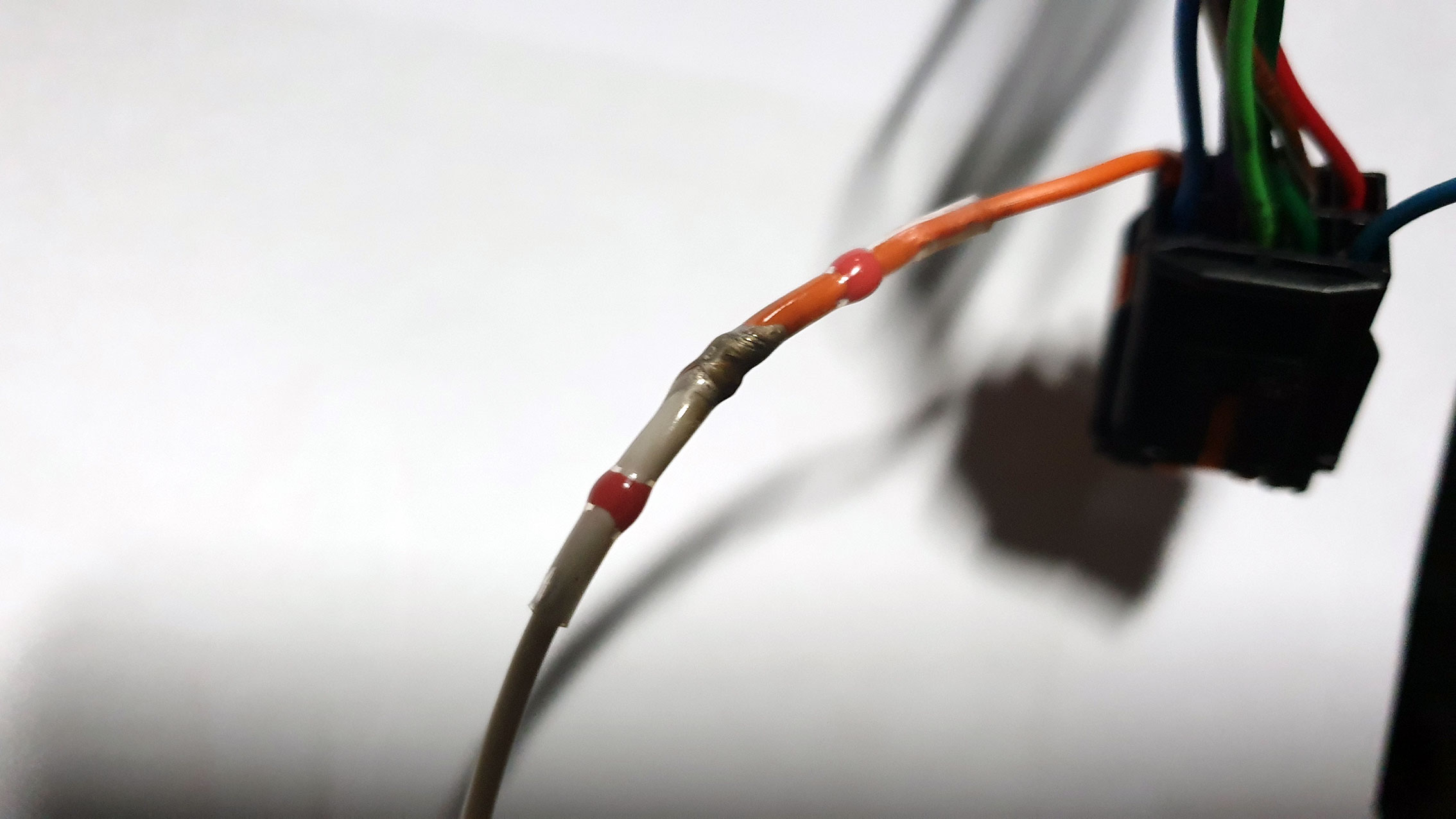

위에서 보셨던 방수커넥터 입니다. 양쪽선을 적당히 묶고 열을 가하면 수축튜프로 조여지면서 가운데 있는 납이 녹아 확실한 결선이 됩니다.

설명서를 보고 하나둘씩 결선을 해 줍니다.

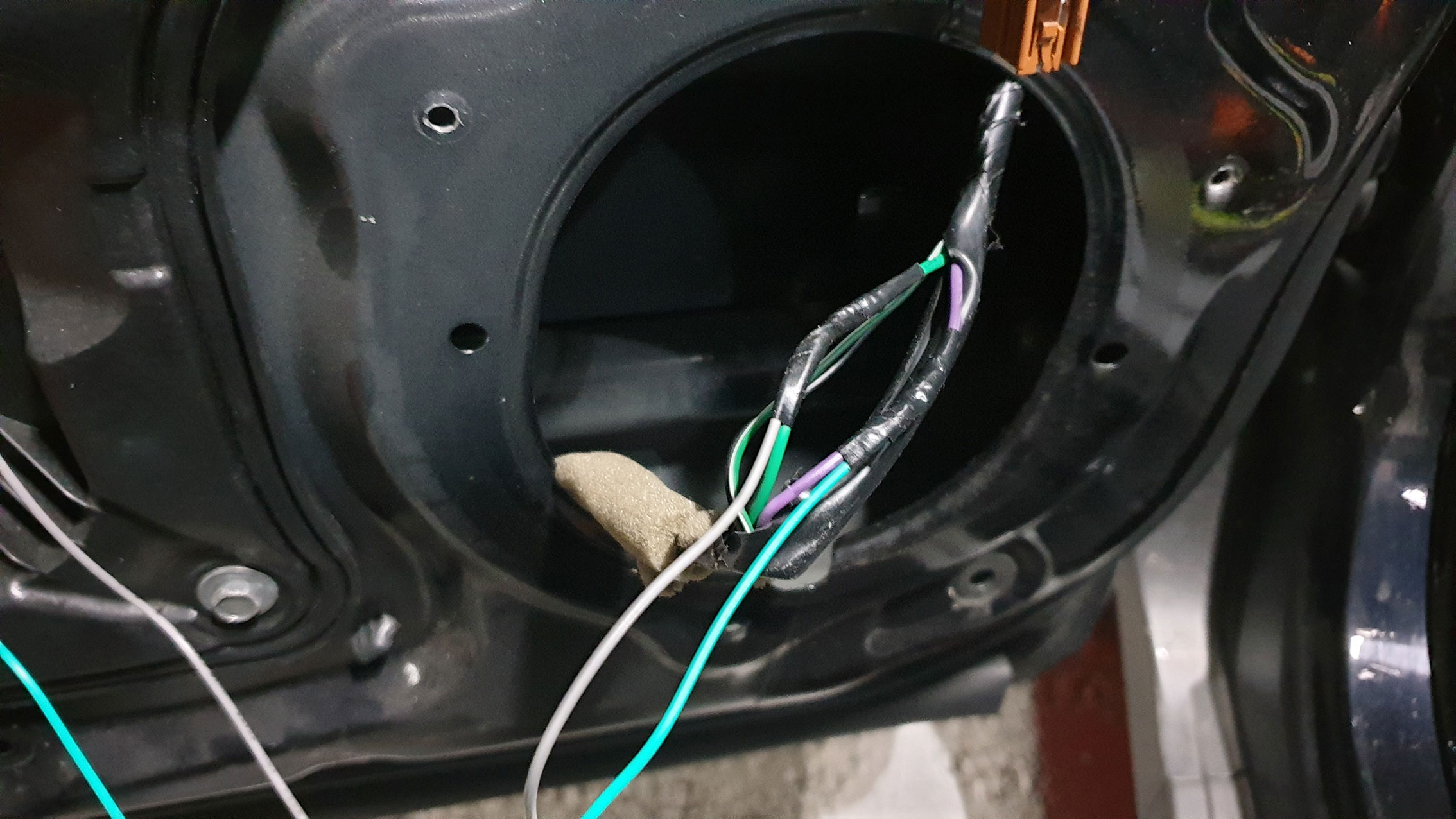

스피커 제거후 안쪽배선 연결

배선 색상을 설명서에~

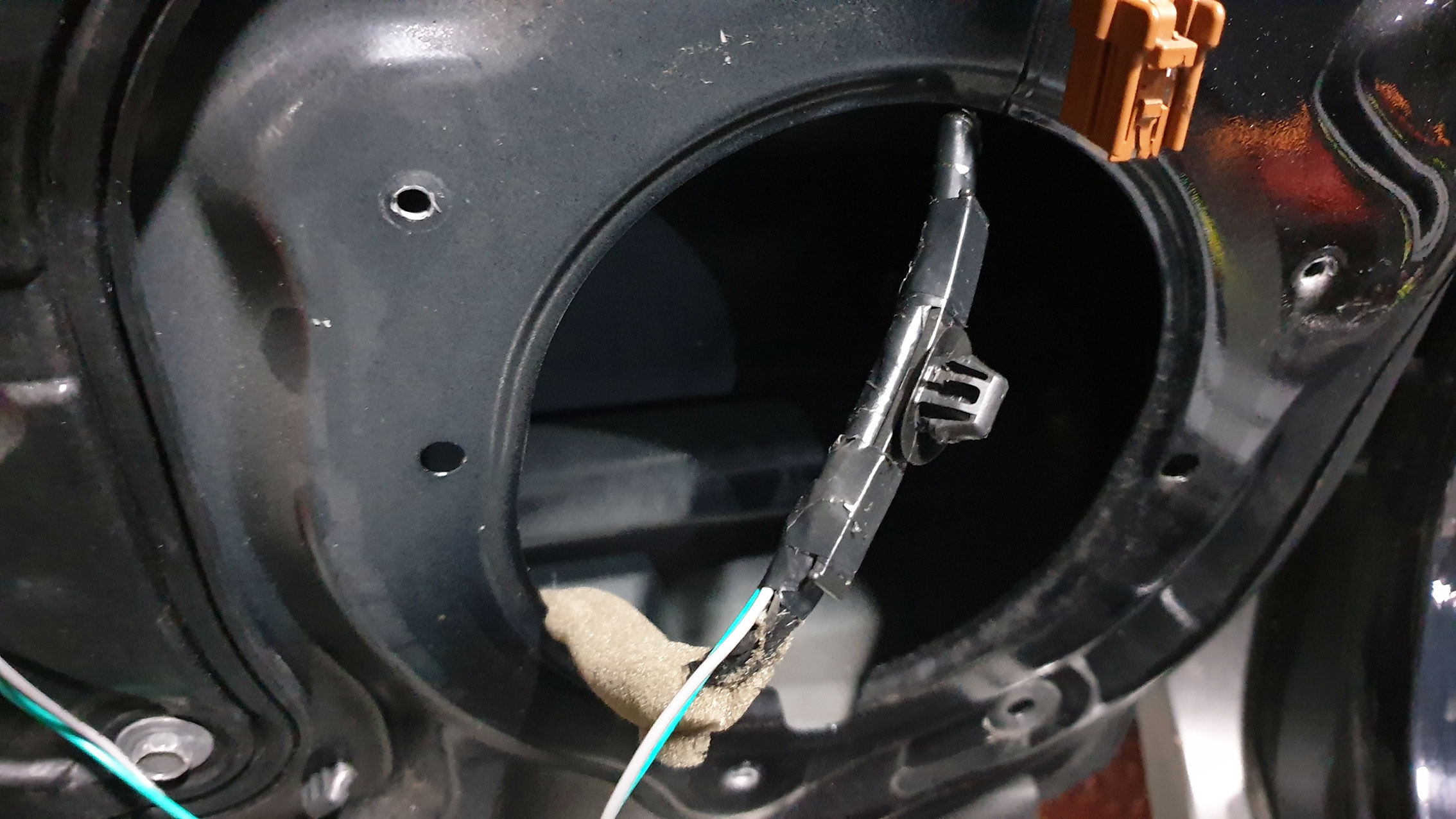

결선 후 클립도 다시 붙여줍니다. (스피커자리 내부 고정용)

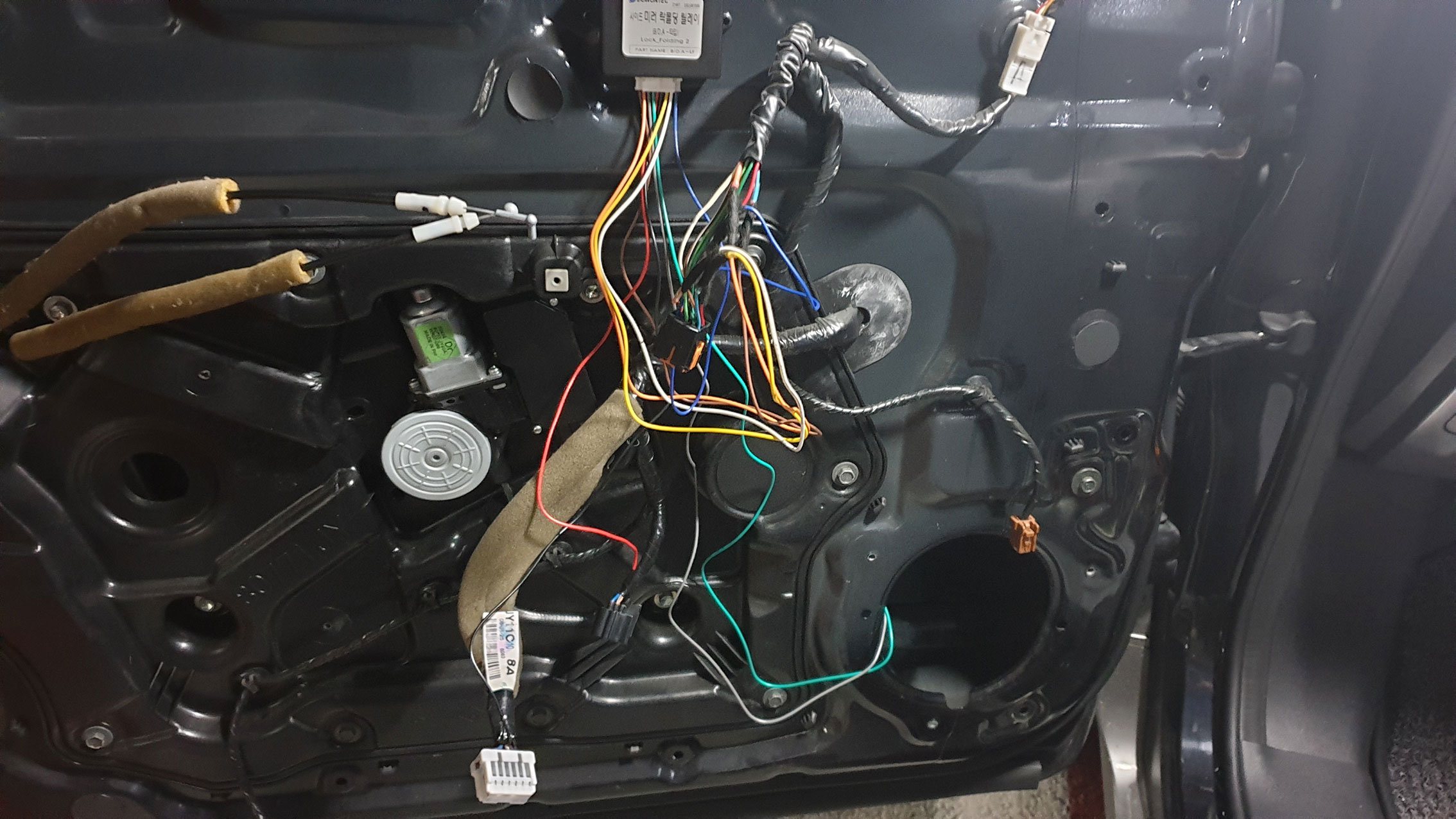

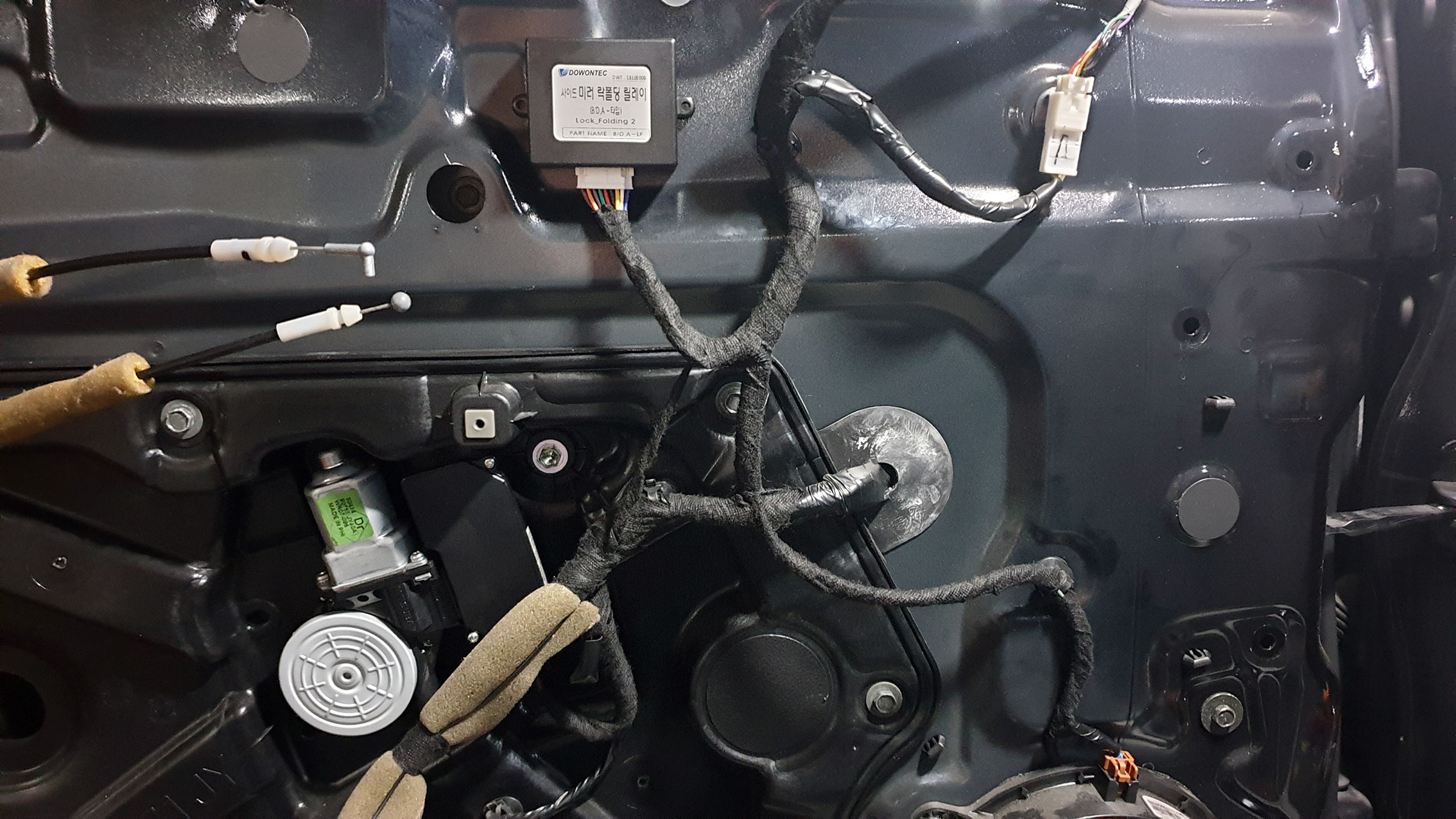

결선이 완료되었습니다. 이제 배선정리를 해야겠군요~

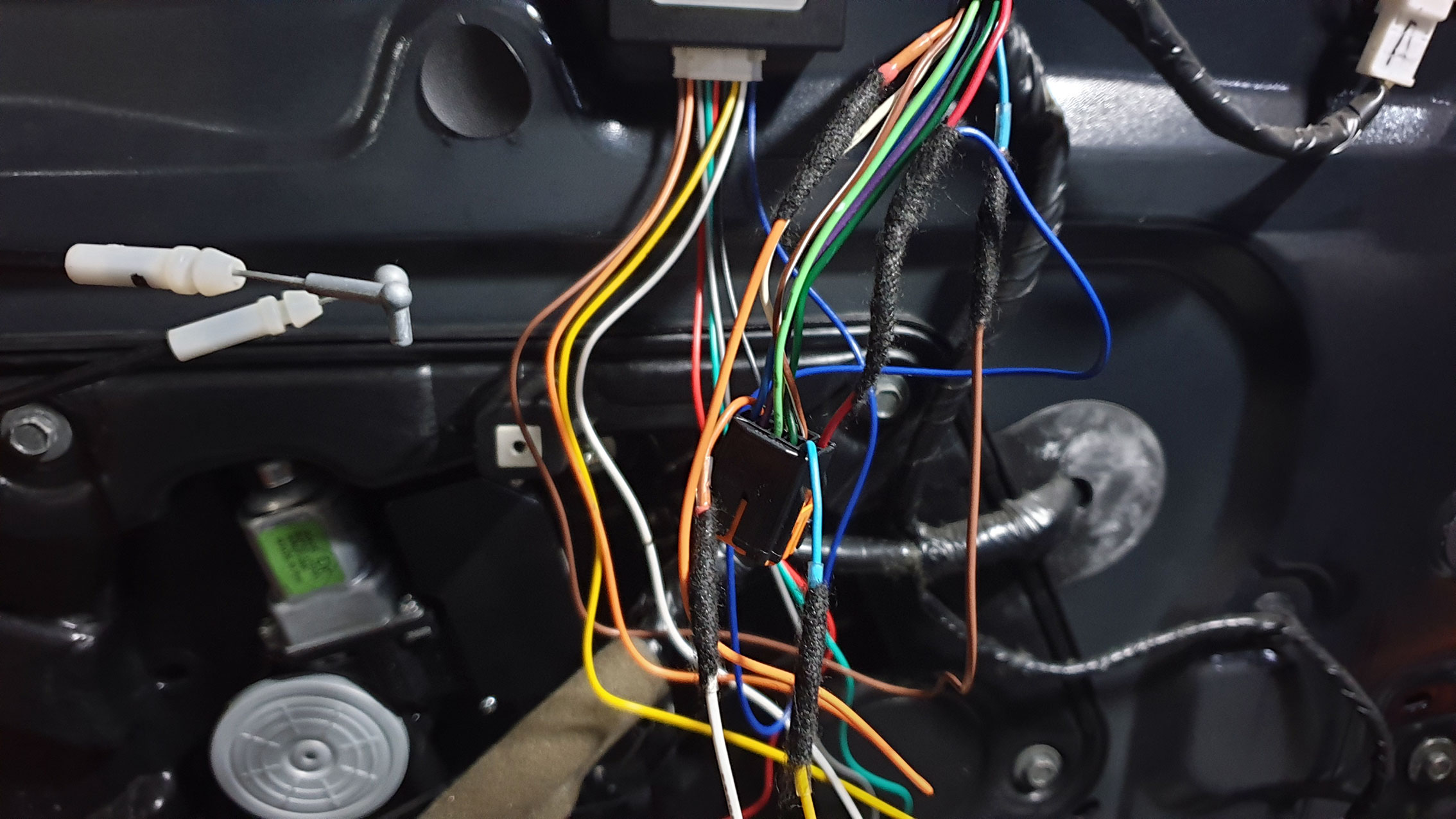

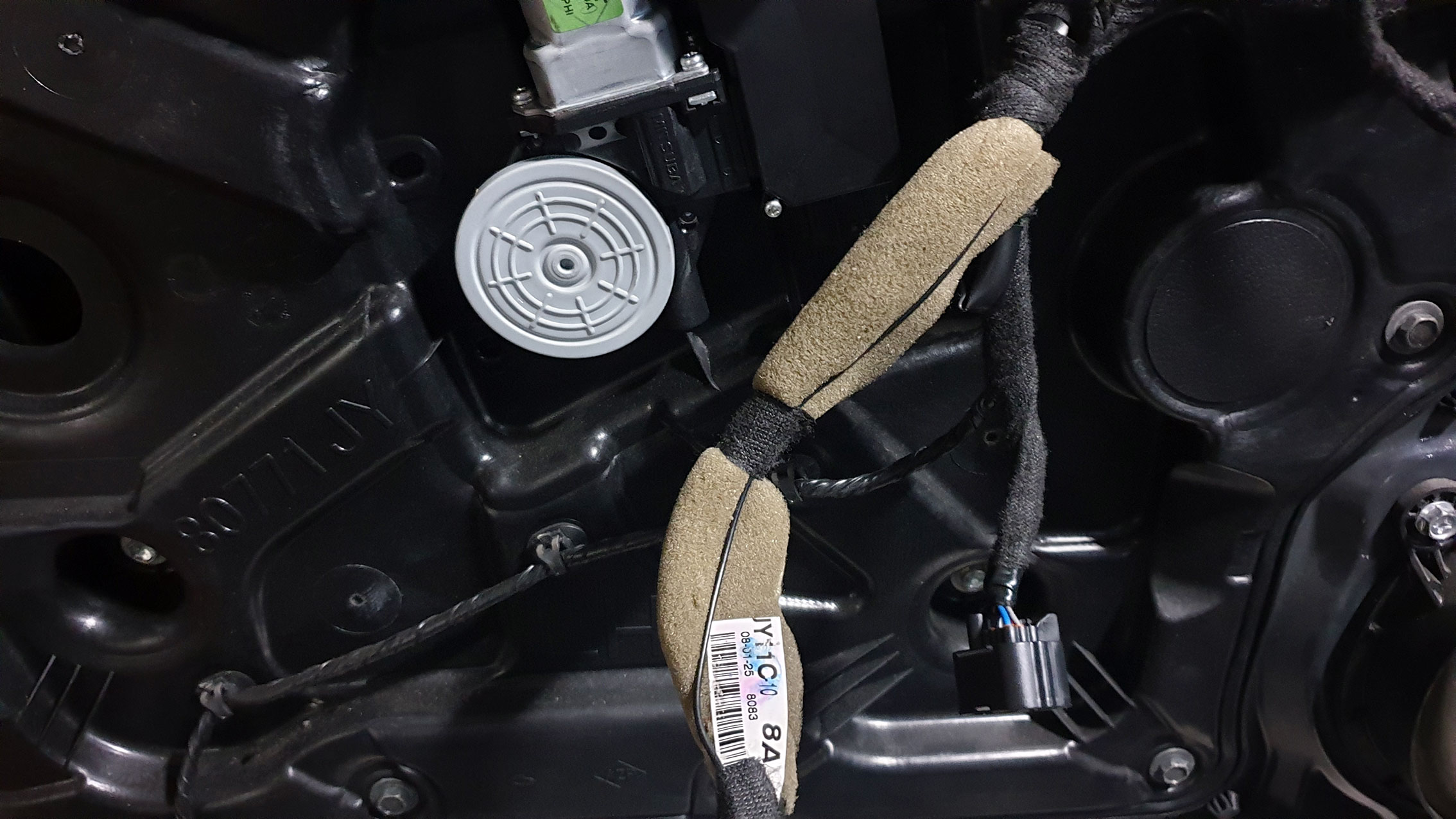

테사 태이를 이용해서 꼼꼼하게 감아줍니다. (1.잡소리 방지, 2. 다음작업시 거슬리지 않도록, 3.미관상 깔끔하게)

접지선은 윈도우 컨트롤 쪽으로~ (차량 도어에는 접지를 하지 않는다고 하더군요~ 아마 배터리 마이너스 단자랑 연결이 안되서 그런듯)

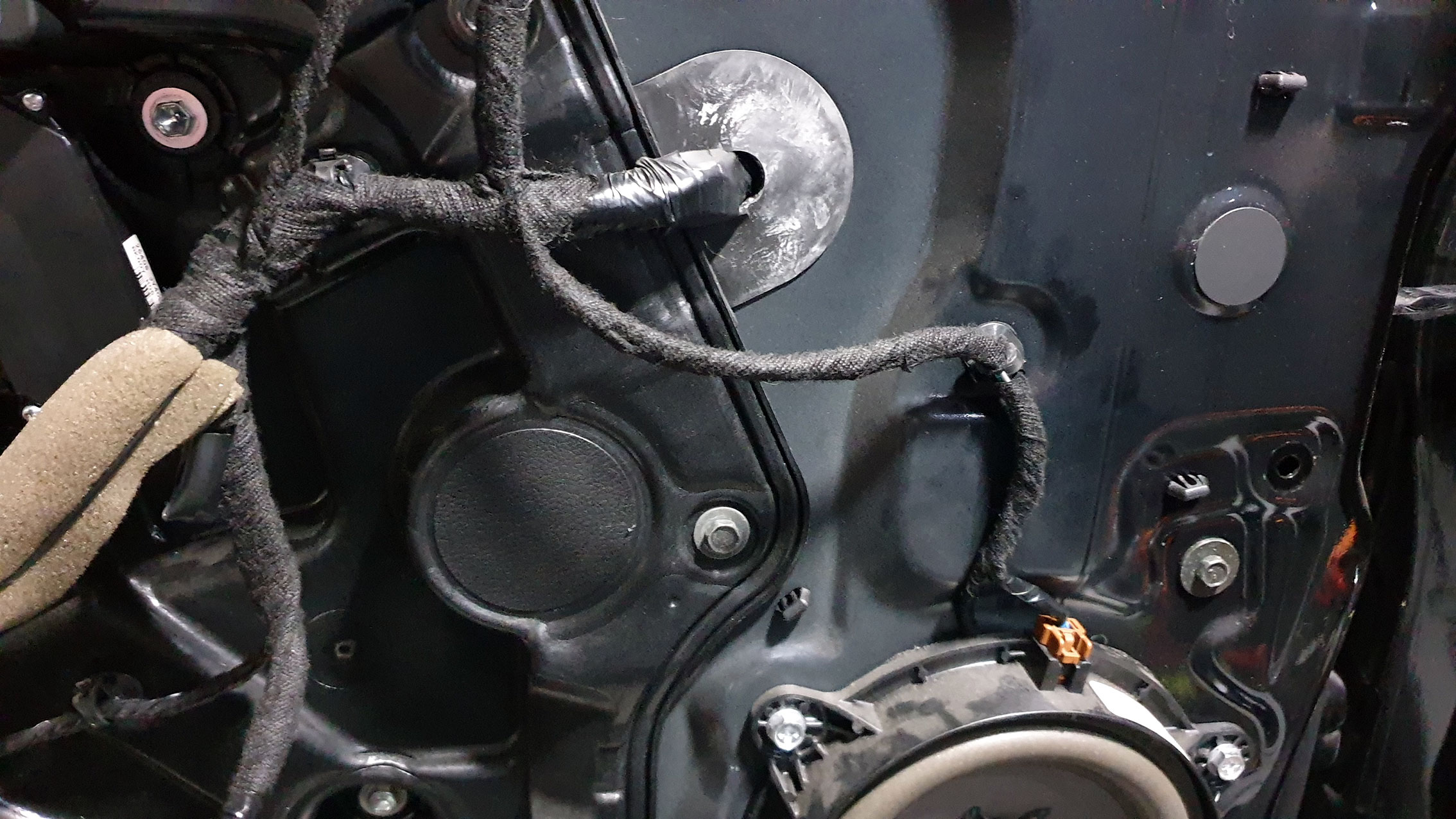

대충 마무리가 되었습니다.

이렇게요~~ 뭐 나름 깔끔한것 같습니다. ㅎㅎ 제 기준이지만 ^^

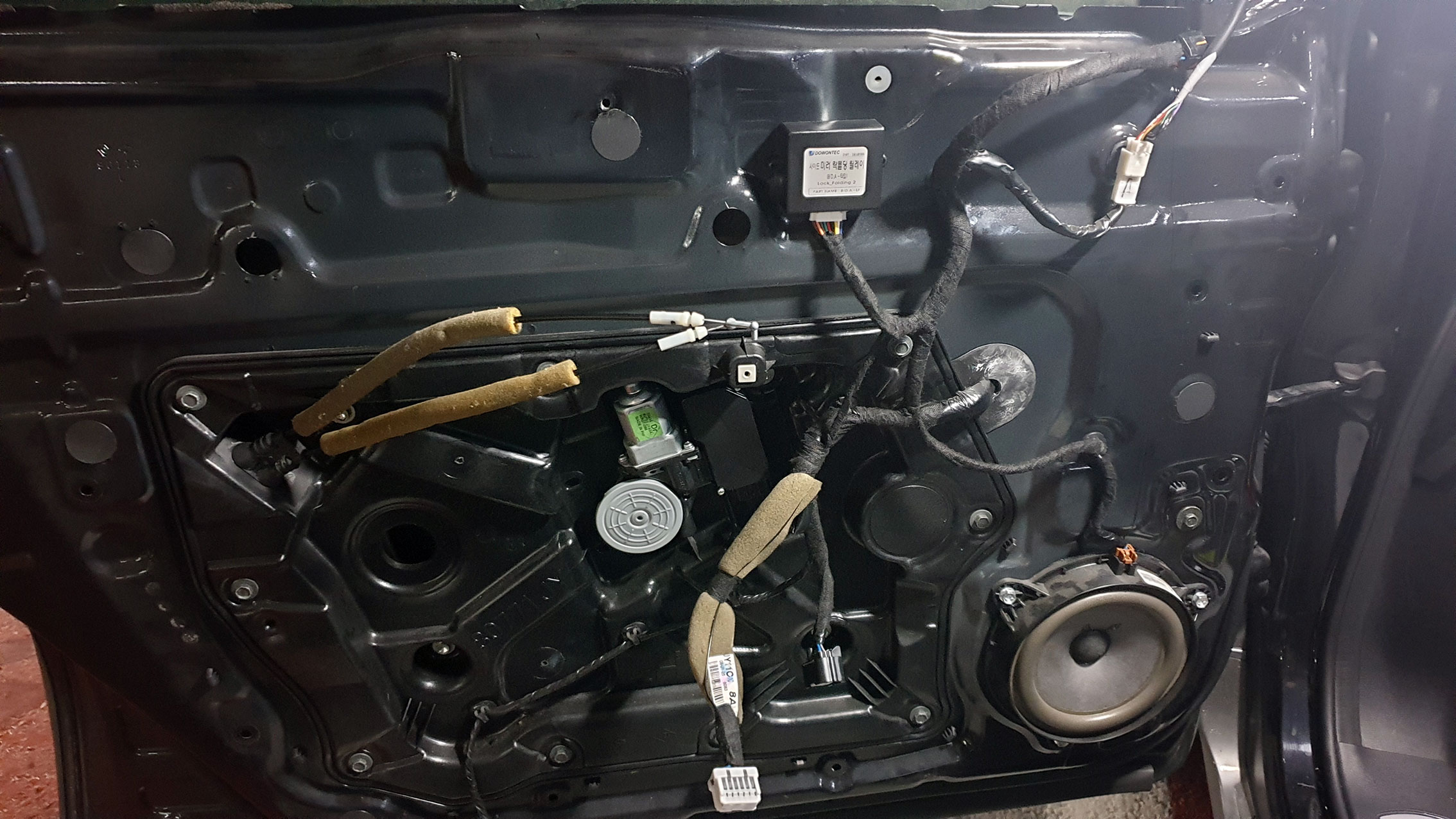

요렇게 작업은 완료되었습니다.

직접 자가설치(DIY)시에는 제품에 포함된 매뉴얼 만으로는 조금 부족할 수 있습니다.

인터넷 검색해 보시면 더 자세한 매뉴얼들이 나와있으므로 참고하시고, 배선정리나 결선용 커넥터 등은 제글 참고하시면 될 듯 합니다. ^^....



마무리 후 정상동작 테스트 완료했습니다.

- 잠금시 접힘

- 열림시 펼쳐짐

- 수동으로 접어두었을 경우에는 열림시 펼쳐지지 않음.

 (주차공간 협소등으로 일부로 접어놨는데 펼쳐지면 안되니까요 ㅎㅎ)



역시 작업이 한번에 깔끔하게 마무리되면 기분이 좋네요 ㅎ~

난이도는 "중하" 정도 되겠습니다.

(도어트림 탈거가 가능하고, 배선 결선하는데 문제가 없다면 난이도는 "하" 입니다. ㅎㅎ)
