QM5 웨더스트립 교체 시리즈 마지막인 썬루프 웨더스트립 교체기 입니다. ㅎ~

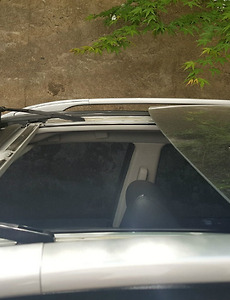

우선 썬루프를 모두 개방해 줍니다.



웨더스트립 교체전에 위 사진의 틸트레버 고정피스를 교체해 주겠습니다.

지난번 틸트레버 교체시 녹이 거슬려서 에셈오토몰에 통화 후 주문을 했었는데... 다른 볼트가 와서 결국 교체를 못했었죠 ㅠ,.ㅠ

요녀석을 교체해 버리겠습니다. ㅎㅎ



웨더스트립 주문할때 함께 주문했던 볼트 입니다. 지난번 부품이 잘못오고 나서 후기에 남겼더니 정상적인 볼트가 등록이 되었더군요.



교체한 사진 입니다. 틸트레버는 지난번에 교체한 그대로 인데... 느낌이 확~ 다르네요 ㅋ~



이번에 교체할 썬루프 웨더스트립 입니다.



썬루프 앞쪽의 별나사를 좌우 각각 2개씩 풀어줍니다. 다만.. 풀기전에 위치를 잘 봐두세요~~

피스(볼트)의 위치도 중요하지만 뒤쪽에 있는 인서트브라켓의 기울어진 각도를 봐두거나 사진을 찍어두시는것이 좋습니다.

앞쪽으로 살짝 기울어지도록 해야됩니다. 아니면 썬루프를 닫았을때 다시 틸팅이 되는 신기한 증상을 보실 수 있습니다. ㅎㅎ



처음에 풀때는 힘이 많이 드니까.. 요걸로~~ ㅎㅎ 그다음엔 지난번 구입했던 별드라이버로~



인서트브라켓 볼트를 각각 두개씩 푼 다음 타올등으로 받쳐두고 작업을 하시면 됩니다.

물론 틸트레버쪽도 풀어서 다 들어내도 되지만... 파손의 위험이 있으니 그냥 요렇게만 해 두고 작업하셔도 됩니다.



기존 웨더스트립을 당겨서 제거해 줍니다. 한번 빠지면 쉽게 제거가 되는데.. 처음빼는게 쉽지 않네요..

플라이어 등으로 강하게 당기셔야 합니다.



재 장착은 흰색 선(고무 접합부위)이 뒤쪽 중앙으로 가도록 해서 다시 끼우시면 됩니다.

재장착시에는 한쪽부터 완전히 장착하지 마시고, 전체적으로 균형을 맞춰서 살짝 눌러놓고 끼워야 밀리는것을 예방할 수 있습니다.



작업 하는김에~~ 기존 그리스를 닦아주고, 실리콘 그리스를 도포해 줍니다. ㅎㅎ



지난번에도 한번 도포를 했는데.. 바르기 불편하게 되어 있다보니 ㅎㅎ 면봉으로 발라주면 됩니다.


작업은 어렵지 않지만 아무래도... 썬루프 쪽을 부분 탈거하고 작업하는 것이다 보니 파손에 신경을 좀 써야 할 것 같습니다. ^^...

이제 웨더스트립 시리즈는 모두 끝이 났네요 ㅎ~ 다음번엔 다시 전자기기 쪽으로 포스팅 하도록 하겠습니다.



YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 용인QM5 2019.01.19 10:36  댓글주소  수정/삭제  댓글쓰기

    DIY가 아닌데요?
    거의 사업소 정비수준입니다
    존경스럽네요

  2. 비결 2019.11.20 23:23  댓글주소  수정/삭제  댓글쓰기

    qm5선루프가 열렸다 닫혔다를 힘겹게 햇는데
    며칠전 가을 나들이 갔다가 선루프 열고 지금껏 못 닫고 있습니다. 며칠동안 해봤는데 2/3만 닫히고 더이상은 움직이지 않습니다. 열리는 것은 모두 열리지만 닫히다가 스톱하는 문제는 어떤 부품의 문제일까요?

    실내에서 보이는 천으로 된 것도 나사가 빠졌는지 너덜너덜거리고 큰돈 안들이고 고치고 싶은데
    조언좀 구합니다.
    hwan_i@daum.net
    티스토리 미가입자라 알람설정이 안돼서 메일을 남깁니다.
    답변 가능하시면 메일로 부탁드립니다.
    즐 밤 되세요~~

    • Favicon of https://junghwan.net 뿅이아빠 2019.11.24 10:48 신고  댓글주소  수정/삭제

      안녕하세요.
      제가 정비업을 하는게아니라서 제가 아는선에서만 말씀드릴께요.
      1.안닫히는문제: 일단 제가 교체한 틸트레버에 균열이 있는지 확인해보세요.
      틸트레버가 이상이 없다면 인서트브라켓 문제일 수 있는데.. 만약 인서트브라켓 문제라면 직접교체하시긴 힘들꺼에요.

      2.차양막: 정확히 어떤문제인지 알수없지만 대부분은 차양막 트러블은 자가수리가 불가능하더군요.

      일단 정비소에 점검만 받아보고 수리여부 결정하시는게 좋을것 같아요.
      파썬 전문점 검색하셔서 견적먼저 받아보시는게 좋을겋 같습니다.
      삼성협력점은 무조건 전체교환으로 이야기 할꺼에요~



이번 DIY 3종 중에 마지막 작업인 파노라마썬루프 틸팅 레버 교체 입니다.

교체 이유는 여러가지가 있습니다만... 대부분이 썬루프 쪽에서 "찌그덕~" 하는 잡소리가 나는 경우 입니다.

QM5 의 경우 파썬관련 수리비용이 엄청나기 때문에 수시로 관리해 주는 것이 좋겠더군요~~


한번씩 실리콘구리스를 발라주고~~ 지난번 확인했을때 약하게나마 균열(실금)이 있어서 부품을 주문해 놨었죠~~

저는 잡소리의 경우 뭐 왠만해서는 그려려니~ 하고 타는 편이라... 크게 상관은 없지만 ㅎㅎㅎ



SM오토몰에서 주문한 틸팅레버 입니다. 부품가격은 12,800원으로 많이 비싸지는 않습니다.



구성품은 레버 2개와 슬라이더 4개가 한세트 입니다.



작업 전 차량 상태 입니다. 지하 주차장에서 노트5 플래시를 키고 찍었더니 사진 상태가 좀 별로네요 ㅎㅎ

위 사진에서 보듯이 균열이 좀 있습니다. 저 균열이 심한 상태로 계속 운행을 하면 위험할 수 도 있다고 하더군요..



반대쪽 레버도 역시 균열이 있네요~ ㅎㅎ 지금이 예방정비로 적당한 시기인듯 하네요 ㅋㅋㅋ


참고로 위 별렌치용 볼트도 녹슨게 보기싫어서 교체하기 위해 SM오토몰에 별도 요청해서 구입을 했었는데...

작업하기전에 확인해 보니 볼트가 다르더군요 -.-..... 몇백원 날렸네요 ㅋㅋㅋ



작업은 의외로 간단합니다.

우선 썬루프를 열어 둡니다. 틸팅 후 조금 더 열고 멈춤니다.

물론 저는 작업 전 전체를 열고 기존 레일에 있던 구리스를 닦아내서 실리콘구리스를 다시 도포해 줬습니다.



요정도 열어두고 작업하는 것이 가장 편하겠더군요~



앞 부분도 요정도... 윈드쉴드가 완전히 펴지지 않은상태(?) 정도 ㅎㅎ



우선 썬루프 뒤쪽(교체할 레버쪽)에 타올이나 스폰지 등으로 받혀 줍니다. (레버를 분리 했을때 바닥에 내려앉지 않도록)



별렌치를 이용해서 볼트를 풀어 줍니다. (한번에 한쪽씩~~)

레버는 앞쪽으로 밀어서 분리해 줍니다.



위에서부터 플라스틱에 사용할 수 있는 실리콘구리스와 신품 레버, 제일 아래가 탈거된 레버 입니다.


신품에 실리콘구리스를 적당량 도포한 후 레일에 다시 끼워 주면 됩니다.

끼우실때 유의할 점은 심품의 경우 슬라이더가 새제품이다보니 조금 넒어서 레일에 끼울때 레버를 살짝 눌러줘야 합니다. ㅎㅎ

뭐 직접 눈으로 보면 이해가 될꺼에요~~


교체작업이 완료되면 썬루프 초기화를 한번 해주는것이 좋습니다.


초기화 방법은~~ 시동을 걸고 선루프를 닫은 다음~~

- 썬루프 닫힘 버튼을 계속 누르고 있습니다.

- 썬루프가 "움찔" 하게 되면 손을 뗏다가 다시 닫힘 버튼을 누르고 있습니다.

- 8~9초 정도 버튼 누리고 있으며, 썬루프가 자동으로 열렸다가 닫히면 손을 뗍니다.


초기화가 완료되었습니다. ^^


동작테스트를 여러번 해 봤는데 만족스럽네요~~ 이제 운행을 좀 해 보면서 잡소리도 줄었는지 확인해봐야 겠네요~~ ^^



------- 시운전 후 추가 --------


아침 출근 및 점심 시간을 이용해서 테스트 해 본 결과 아~주~ 만족 스럽네요~~


기존 저속 코너링시 발생하던 "찌그덕~" 소리와 "뚜둑~" 소리.. 두가지 잡소리 모두 없어졌네요~~



YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 용인QM 2018.10.15 09:49  댓글주소  수정/삭제  댓글쓰기

    qm 오너에게 꼭 필요한 꿀정보네요
    좋은글 감사드립니다

  2. 영덕대게 2020.01.24 14:16  댓글주소  수정/삭제  댓글쓰기

    뿅이아빠님 블로그 보구 도전해 봤답니다
    제차는 11년식 sm5 일명 죠스바인데요
    선루프 잡소리가 아주 거슬렸어요
    첫번째 새거 틸트레버 끼우는게 요령이 없어 한참 낑낑대며 집어넣었답니다
    두번째는 쉽게 성공
    다 뿅이아빠님 덕분입니다
    선루프 잡소리가 사라졌어요
    포스팅 감사합니다^^
