PUZU-C7(DSP앰프) + NBF618S(액티브서브우퍼) 설치 2편

이번 포스팅은 안드로이드 앱을 통합 PUZU-C7 DSP앰프와 나카미치 NBF618S 설정 편 입니다만,
그전에 추가 작업을 하나 진행했습니다.

기존 접지 포인트로 잡은 부분이 왠지 좀 거슬려서 순정 접지포인트로 이동을 했습니다.

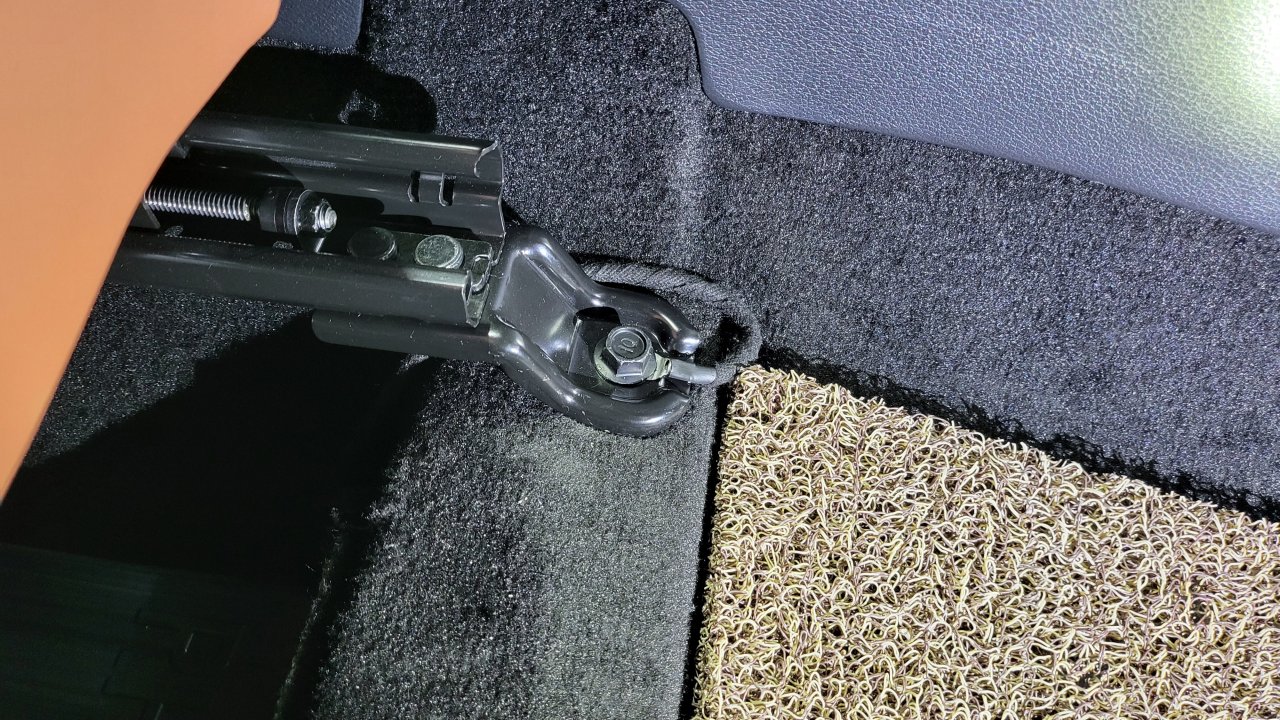

조수석 시트 고정 볼트

최초 작업 시 Chat GPT의 추천으로 조수석 시트 고정볼트에 접지를 했었습니다.
정말 ChatGPT가 강력하게 추천을 하더군요 -.- 이때 알아봤어야 하는데..
결론만 이야기하면 DIY관련 정보를 검색할 때 AI는 제미나이가 나은 것 같네요.

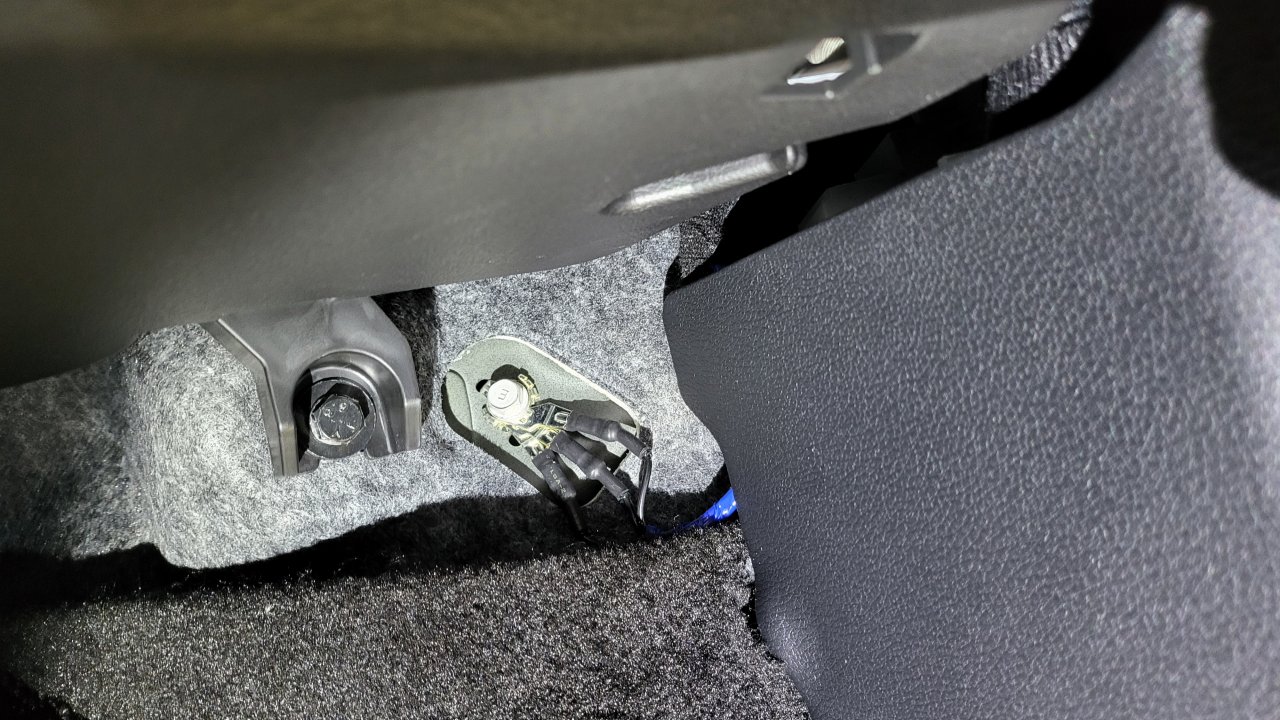

순정 접지포인트

제미나이가 추천한데로 조수석 대시보드 아래에 순정 접지포인트가 있더군요 (저걸 왜 못 봤지 -.-)
우측의 킥패널을 탈거하면 하나 더 나온다고 하니 확인해 보겠습니다.



도어스커프 트림 탈거

작업을 위해 조수석 도어스커프 트림을 탈거합니다.



킥 패널 탈거

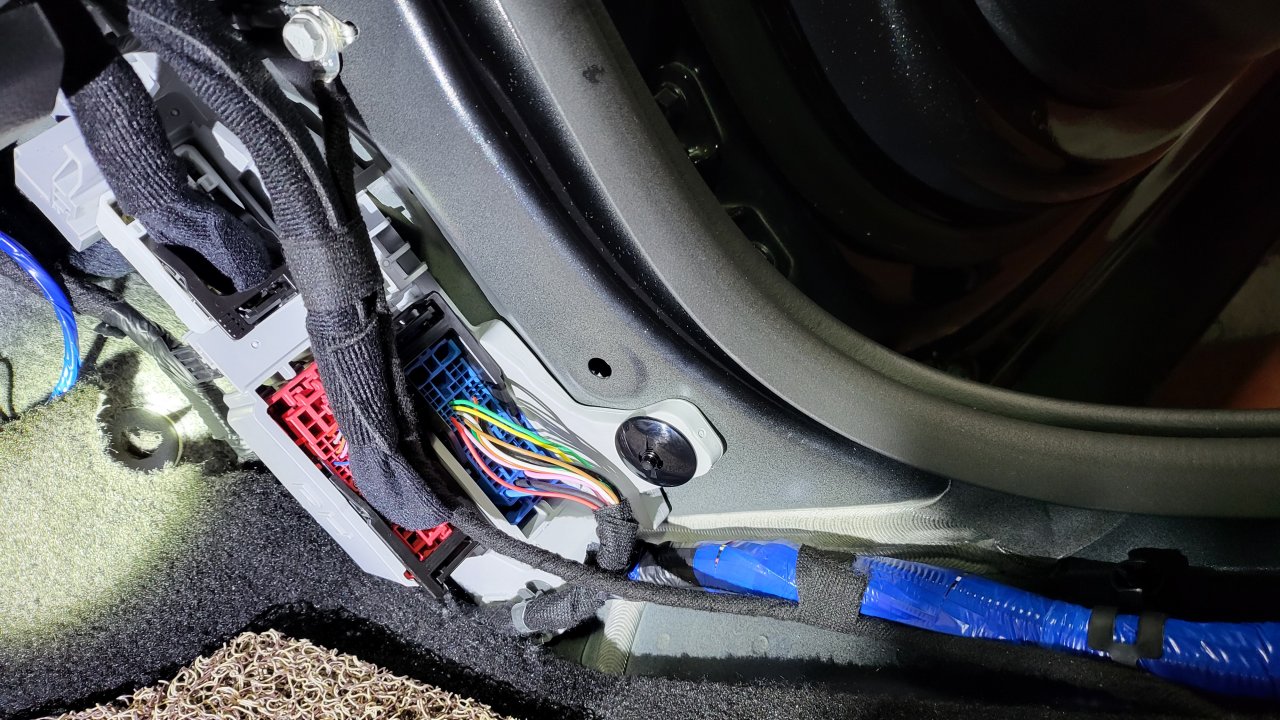

킥 패널을 탈고해 보니 접지 포인트가 하나 더 나오는 군요.
우측 상단에 연결하는 게 좋을 것 같습니다.

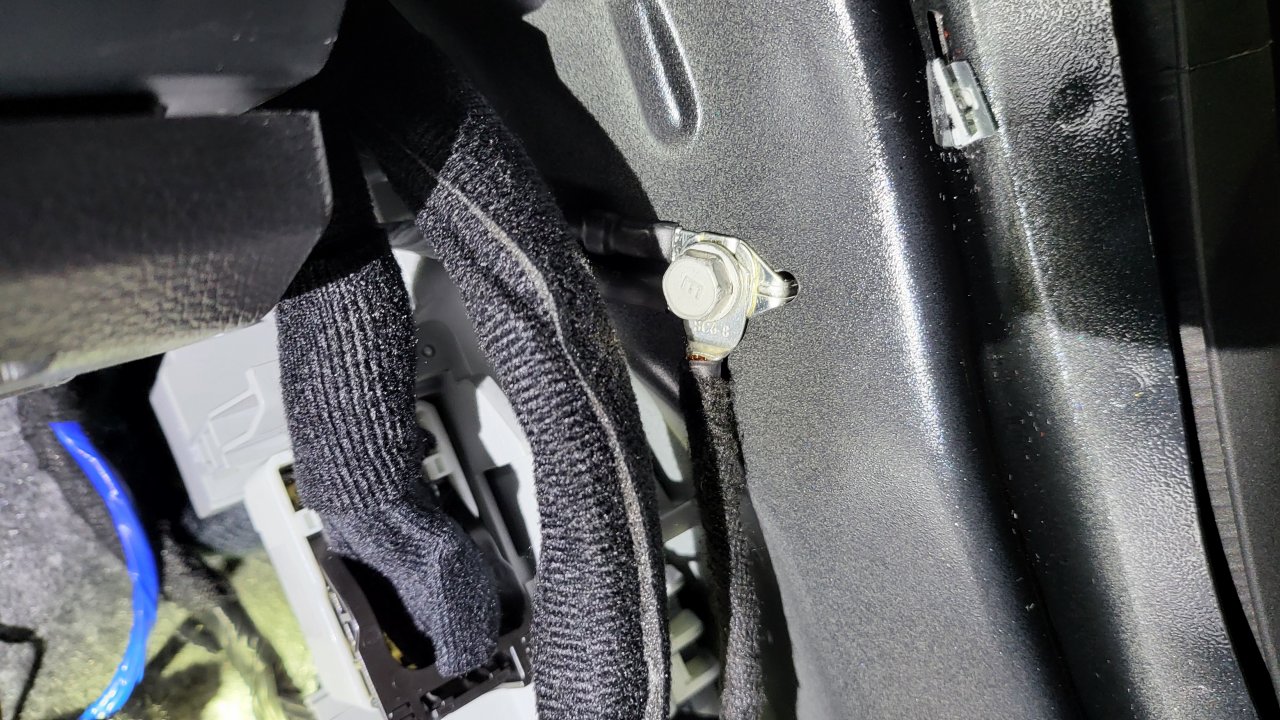

순정 접지포인트



서브우퍼 접지 연결

테사 테이프로 감아서 터미널 작업 후 순정 접지포인트에 연결했습니다.
찜찜하던 기분이 개운해졌네요 ㅎㅎ

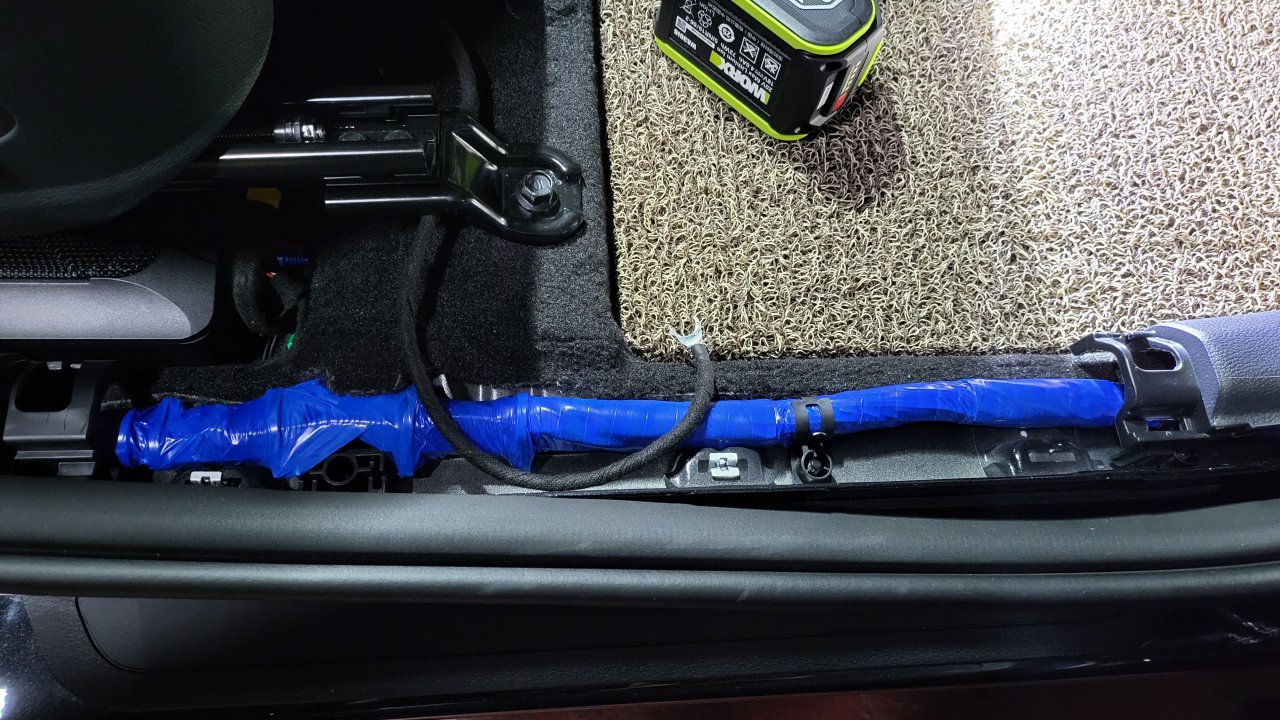

접지 배선



연장선 결선

기존 접지선이 짧아서 12AWG 실리콘 케이블로 연장해 주었습니다.
잡소리 나지 않도록 면테이프 작업 후 고정



이제 안드로이드 앱을 통한 설정을 해 보겠습니다.
아래 정보는 구글 검색, 유튜브 검색, AI(Chat GPT, 제미나이) 질의를 통해 공부한 내용이므로 100% 검증된 내용은 아니므로 참고하시기 바랍니다.

저는 안드로이드 앱으로 설정했으므로 앱 기준으로 글 작성하겠습니다.
우선 앱 실행 후 C7과 블루투스로 연결합니다. 리스트에 mango 5.0이라고 나옵니다.

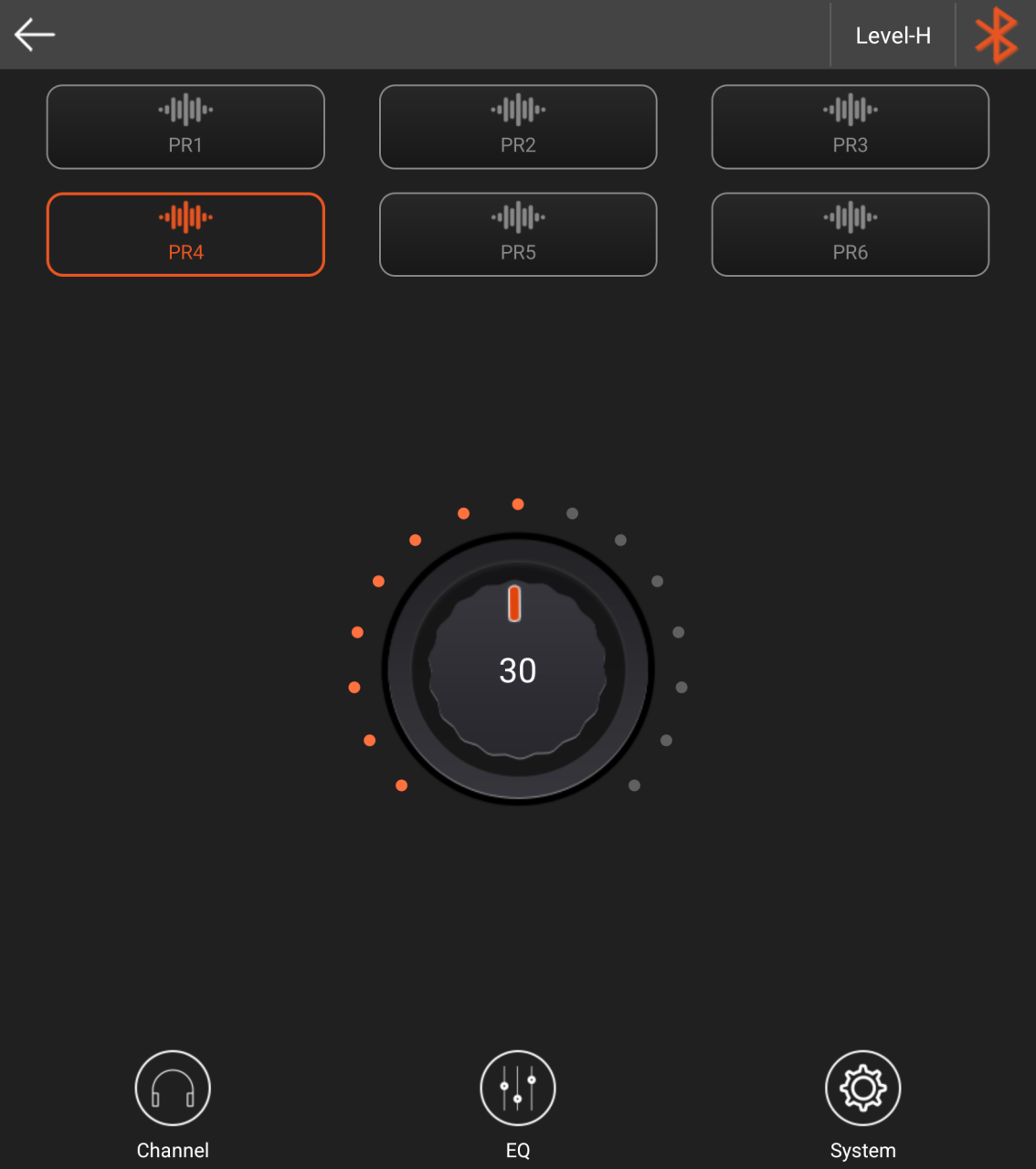

메인 화면

프리셋을 사용해도 되고, 저는 전부 설정을 해 줬습니다.
메인 볼륨은 30으로 사용 중이며, 설정이 완료되면 System > Save를 해 줘야 합니다.



채널 설정

1. 채널 구성
 - CH1 : 운전석 도어 스피커 + 트위터
 - CH2 : 조수석 도어 스피커 + 트위터
 - CH3 : 2열 좌측 도어 스피커
 - CH4 : 2열 우측 도어 스피커
 - CH5 / CH6 : 서브우퍼 L/R (로우레벨 출력 L/R)

2. 채널별 설정
 - GAIN : 출력 게임값, 저는 2열 스피커만 50으로 두고 나머지는 60(MAX)으로 설정
 - 위상 : 기본 0도로 두고 필요시 180도
 - 거리(지연시간) : 운전자 코 앞에서 스피커까지의 거리를 Cm로 입력 (제일 먼 스피커를 0으로 두고 계산하는 것 아님!!)



CH1, CH2

1. 크로스오버 설정
 - HPF(High Pass Filter) - 지정한 주파수 이상만 통과
 - 100Hz (또는 80Hz), 처음에 80Hz로 설정했다가 서브우퍼 LPF를 100으로 올리면서 변경함,
 - 슬로프 : Link-Ril 24dB (스피커 간 위상 간섭이 가장 적고, 소리가 교차하는 지점에서 에너지가 평탄하게 합쳐진다고 함)

2. 이퀄라이저 설정
 - PEQ로 설정 : GEQ는 주파수 지점이 이미 고정되어 있어서 미세 설정이 힘들다고 하여 PEQ로 설정함
 - 주파수 : 내가 변경하고 싶은 지점 선택
 - 게인 : 볼륨을 얼마나 키우고 줄일지 결정 (dB)
 - Q값 : 조절하는 지점의 폭(좁게, 넓게)을 설정

* 이퀄라이저 설정은 모든 채널에 대해 동일하게 설정하고 필요시 특정 구간만 변경
 (단 서브우퍼는 클로스오버 설정에서 잘라버린 대역은 설정할 필요 없음)

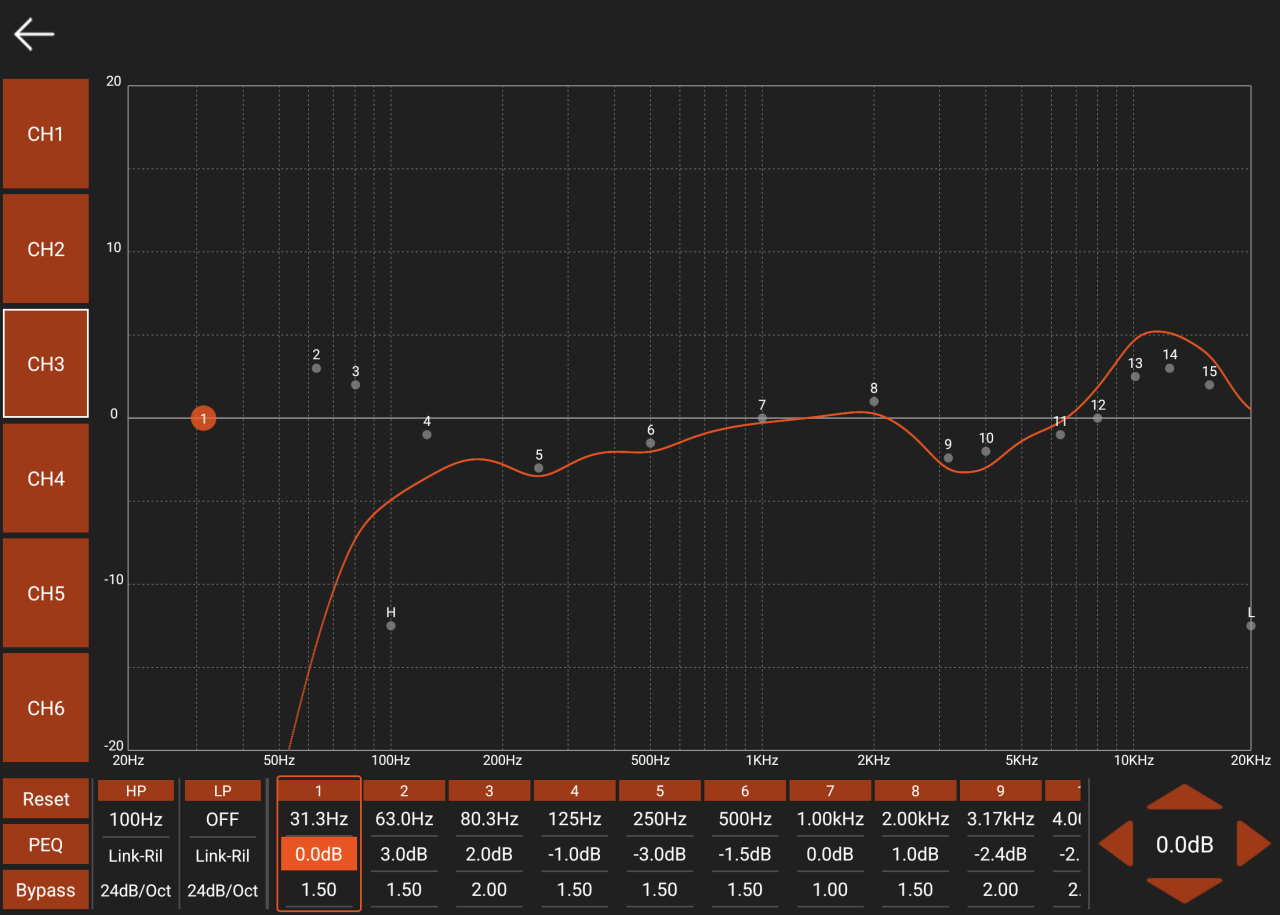

CH3, CH4

3CH, 4CH은 위와 동일하게 설정함.

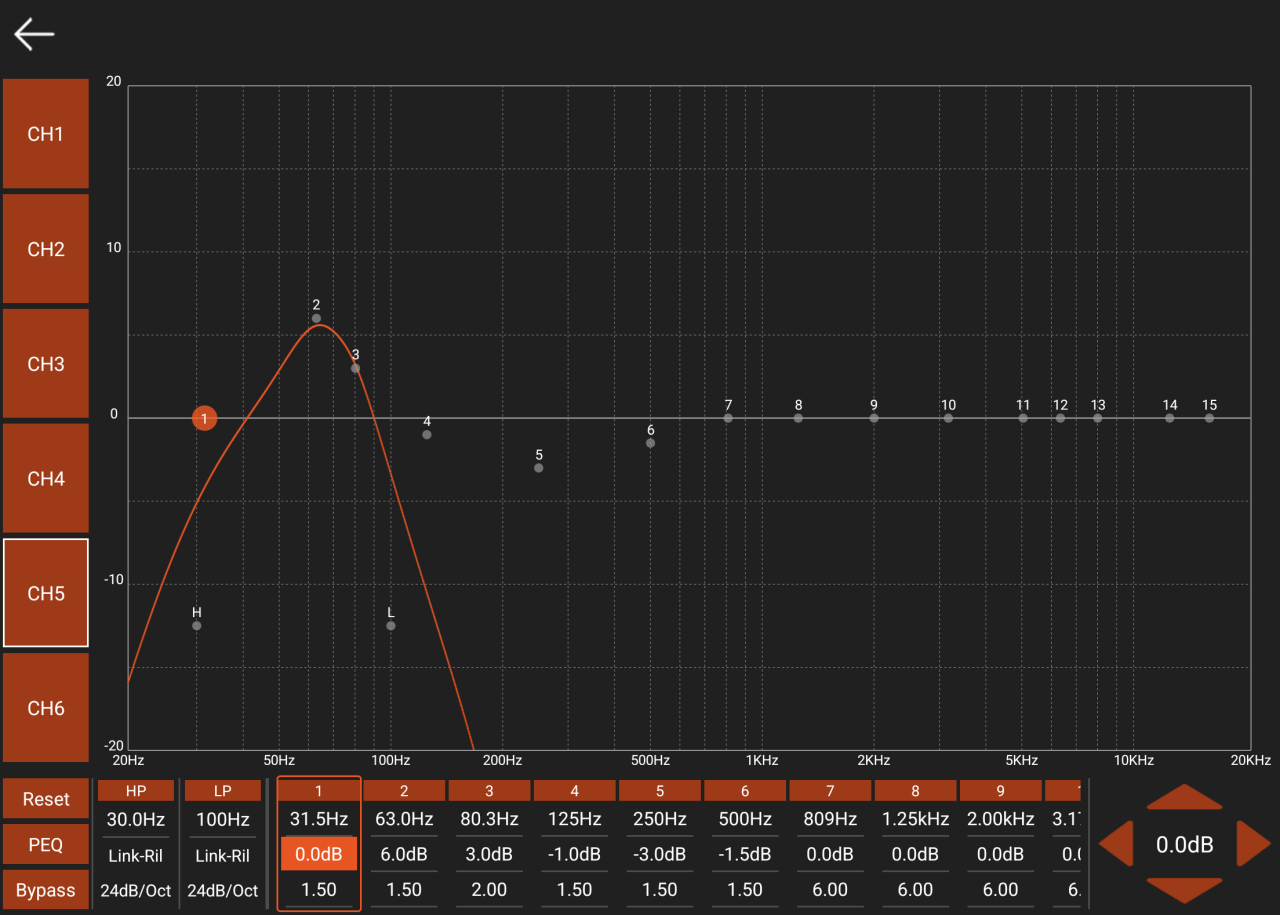

CH5, CH6

CH5/CH6은 서브우퍼 설정

1. 크로스오버 설정
 - HPF(High Pass Filter) : 30Hz, 초 저음에 따른 우퍼 손상 예방 (30Hz 이상만 통과)
 - LPF(Low Pass Filter) : 100Hz, 최초 80Hz로 설정했다가 100Hz로 넓힘 (100Hz 이하만 통과)
 - 슬로프 : Link-Ril 24dB (스피커 간 위상 간섭이 가장 적고, 소리가 교차하는 지점에서 에너지가 평탄하게 합쳐진다고 함)

2. 이퀄라이저 설정
 - 베이스를 좀 더 강하게 하려고 63Hz 대역을 6dB로, 80.3Hz 대역을 3dB로 변경
 - 100Hz 이상은 크로스오버 설정에서 잘라내므로 상관없음

아래는 C7 매뉴얼 발췌 및 제미나이 추천 EQ 설정 값입니다.



* 기본 음향 파라미터 (C7  매뉴얼 발췌)

피아노	27.5~48.5Hz 범위는 주파수에 영향을 미치며, 주파수가 증가할수록 음색이 얇아집니다. 20~50Hz는 피크 주파수를 제공합니다.
색소폰	600~2kHz는 밝기에 영향을 미치며, 이 주파수를 높이면 음색이 더욱 선명해집니다.
기타	100~300Hz를 개선하면 소리가 훨씬 풍성해지고, 2kHz~5kHz를 높이면 음색 성능이 향상됩니다.
베이스기타	60~100Hz는 저음의 풍성함, 60~1kHz는 타격 강도, 2.5kHz는 피크 소리입니다.
일렉트릭 기타	240Hz는 풍성한 주파수, 2.5kHz는 밝기 주파수, 피크 소리는 3kHz~4kHz입니다.
일렉트릭 베이스	80~240Hz는 풍성한 주파수, 600~1kHz는 타격 강도, 2.5kHz는 피크 소리입니다.
탬버린	200~240Hz는 공명 주파수, 5kHz는 존재감에 영향을 미칩니다.
스네어 드럼	240Hz는 풍성한 주파수, 2kHz는 타격 음량에 영향을 미칩니다. 5kHz는 현악기 연주음에 영향을 미칩니다.
베이스 그럼	60-100Hz는 저음의 힘 주파수이고, 2.5kHz는 타악기 소리 주파수입니다.
빅 드럼	60-150Hz는 주파수 강도이며, 소리의 풍성함에 영향을 미칩니다.

주파수	낮음	적절한	높음
16K-20KHz	표현력 부족	표현력과 매력이 넘침	강한 불안정
12K-16KHz	광택 상실	금빛 물보라	거칠고 투박한
10K-12KHz	지루하고 낡은	강한 금속성	약간의 노이즈
8K-10KHz	둔탁한	소리가 부드러움	날카로움
6K-8KHz	어두움	투명함	둔탁한 이빨 소리
5K-6KHz	흐릿함	고해상도	날카로움
4K-5KHz	소리가 멀어짐	음량이 좋음	소리가 가까워짐
4KHz	흐릿함	투과력 좋음	무거운 기침소리
2K-3KHz	흐릿함	밝고 좋음	뻣뻣함
1K-2KHz	느슨함	투명하고 좋음	도약감
800Hz	느슨함	강한 느낌	목소리가 무거움
500-800Hz	수축	소리의 윤곽이 좋음	소리가 앞으로 돌출됨
300-500Hz	공허한 느낌	음량 좋음	전화 음색
150Hz-300Hz	부드러운 느낌	소리 강도가 좋음	뻣뻣함
100-150Hz	얇음	풍부함 증가	탁한 "웅" 소리
60-100Hz	약함	깊이감이 강함	저주파 공명음 "후" 소리 발생
20-60Hz	공허함	공간감이 좋음	저주파 공명음 "후" 소리 발생



* 제미나이 추천 EQ 설정

밴드	주파수 (Freq)	게인 (Gain)	Q값 (Q Factor)	튜닝 목표
1	31Hz	0.0 dB	1.5	초저역 (기본 유지)
2	63Hz	+3.0 dB	1.5	서브우퍼의 단단한 타격감 강화
3	80Hz	+2.0 dB	2.0	우퍼와 도어 스피커의 연결감 보정
4	125Hz	-1.0 dB	1.5	저음의 벙벙거림 살짝 억제
5	250Hz	-3.0 dB	1.5	순정 스피커의 답답한 소리(부밍) 제거
6	500Hz	-1.5 dB	1.5	보컬의 비음 섞인 소리 정돈
7	1,000Hz	0.0 dB	1.0	중역대 기준점 (평탄하게)
8	2,000Hz	+1.0 dB	1.5	가수의 목소리 선명도 살짝 향상
9	3,150Hz	-2.0 dB	2.0	귀가 피로해지는 날카로운 구간 억제
10	4,000Hz	-2.0 dB	2.0	금속성 찰찰거리는 소리 다듬기
11	6,300Hz	-1.0 dB	1.5	치찰음(ㅅ, ㅈ 소리) 방지
12	8,000Hz	0.0 dB	1.0	고음 균형 유지
13	10,000Hz	+1.5 dB	1.5	소리의 끝자락을 시원하게 개방
14	12,500Hz	+2.0 dB	1.0	고역의 디테일(해상력) 보강
15	16,000Hz	+1.0 dB	1.0	공기감(Airy) 살짝 추가



오늘 설치를 완료하고 아주 만족합니다.
어느 정도 귀에 익은 뒤 설정값을 바꿔보고 싶을 때도 앱으로 간단하게 바꿔볼 수 있어서 더 마음에 드는 것 같습니다.
