벙커침대조립 글의 마지막 부분에 잠시 언급했던 1층 LED 조명 제작기 입니다. ^^.



전자회로나 전기이론에 대해 잘 몰라도 따라서 만들어 볼 수 있습니다. ~ ㅎㅎ

각 부품별 구입처 등도 상세히 알려드릴께요~



그럼 이제부터 시작합니다~ ^^


: 실제 조명의 핵심인 LED 모듈 입니다. ^^

옥션에서 LED로 검색하면 엄청나게 많이 나옵니다. ^^

저는 모듈당 540원 짜리 30개를 구입했습니다. 15개씩 나누어 2줄로 붙이려구요 ^^

모듈 1개당 LED 칩이 3개 박혀있으며, 모듈 30개 해서 16,200원 정도 들었네요. 12VDC(직류 12볼트) 제품 입니다.~~


: LED 를 사용하여면 SMPS 라고 불리는 파워 서플라이나 SMPS 아답터, 혹은 컨버터 제품이 있어야 합니다.

보통 LED모듈 판매하는 곳에서 함께 판매하고 있으니 같이 구입하는 것이 좋아요~


방안에 사용할 제품이니까 방수는 필요없구요~ 30개 이하 사용가능한 8,000원 짜리 컨버터를 구입해도 되는데 40개까지 사용할 수 있는 13,000원 짜리가 크기가 조금 더 작아서 그걸로 구입했습니다. ㅎㅎ


이 컨버터가 220VAC (교류 220볼트 - 가정용 콘센트) 에서 12VDC(직류12볼트)로 바꾸어 주는 역활을 합니다.

콘센터(플러그) - 컨버터 - LED.... 요렇게 연결이 된다는 이야기죠~



: 요건 가변저항 이라는 물건입니다. LED의 밝기를 조정하기 위해서 달아주는 부품 입니다.

옥션에서 검색해 보니... 편리하게 작업해서 판매하시는 분이 계시더군요...  없으면 수작업으로 만들어야 하는데 ㅎㅎ

요건 쉽게 찾을 수 없을수도 있으니.. 링크를 걸어드릴께요...

제가 구입한 판매처 입니다.



저는 [811번 매립형 대용량]으로 2개 구입했습니다. 개당 4,990원 씩 두개 10,000원 안되게 구매했습니다. ^^...


: 요건 옥션에서 [동신하이박스] 로 검색하시면 됩니다. 들어가시면 크기별로 아주 다양하게 있습니다.

가격대는 6,000원대 부터 입니다.

저는 미리 구입해둔 제품이 있어서 그냥 작업했는데...

새로 하시는 분은 크기계산 잘 하셔서 조금 작은 사이즈로 하시는 것이 미관상 좋을 것 같네요 ^^

이 제품은 기본적으로 밀봉(방수) 제품이라서 드릴을 이용해서 에어홀(통풍구)을 적당히 만들어 줬습니다.


: 이쪽은 배선이 나오는 곳으로 드릴작업 후 컷터칼을 이용해서 사각형으로 모양을 만들었습니다.

전선을 바로 납땜해 버리면 보수할때 힘들어 지기때문에 커넥터크기에 맞춰서 작업했습니다. ^^

기본적으로 전원(가정용 전원콘센트)선 연결용 커넥터 1개와 LED 모듈 15개씩 분리해서 연결할 커넥터 2개 입니다.


: 위와같은 커넥터를 사용합니다.

220VAC 사용시(가정용 전원)에도 그렇지만.. 12VDC(LED용)도 전류(A)가 높아서 조금 굵은것으로 사용하는 것이 좋습니다.

위 커넥터 들은 엘레파츠디바이스마트 에서 [커넥터] 부분을 보시면 쉽게 구입할 수 있습니다.


: 구입한 컨버터의 입력 및 출력 부분에 커넥터를 연결합니다.


: LED 모듈 및 컨버터 주문시 함께 주문한 전원선에도 커넥터를 연결합니다.



: LED 모듈의 밝기 조절을 위해 구입한 가변저항도 테스트 후 작업합니다.


: 컨버터에 가변저항을 장착한 모습니다.

물론 가변저항 구입시 판매자의 친절한 설명서가 동봉되어 있으므로 부담가질 필요는 없습니다.


[가정용전원코드 >> 컨버터입력 >> 컨버출력 >> 가변저장 >> LED] 이렇게 연결이 됩니다.


+(플러스) -(마이너스) 를 신경쓰실 부분은 사실 [컨버타출력 >> 가변저항] 연결부 밖에 없습니다.

왜냐하면 가정에 사용하는 교류는 극성이 없으며, 최종 출력인 LED 모듈 역시 제가 구입한 제품은 무극성 제품이기 때문입니다.


: 대략적인 조립이 완료된 상태 입니다.

왼쪽부터 LED모듈 15개씩, 컨트롤박스, 전원코드, 우측상단에 있는 것은 노브 입니다. 가변저항을 돌리는 볼륨손잡이 같은거죠 ^^


: 컨트롤러 단독 샷! 저는 창자(?)가 보이는 것이 좋아서 투명 뚜껑으로 한것은 아니고... ㅋ~ 사놓은 제품이 투명 뚜껑이라....

새로 구입하시는 분은 크기도 좀 작은걸로 구입하시고, 뚜껑도 몸체와 같은 밝은 회색 제품이 있으니.. 취향에 맞게 결정하세요 ~


: 장착 후 노브를 연결한 상태 입니다. 왼쪽 끝으로 돌리면 "딸깍" 소리와 함께 LED모듈이 꺼집니다.

오른쪽으로 천천히 돌리면 LED 모듈이 켜져서 조금씩 밝아지다가 오른쪽 끝까지 돌리면 가장 밝은 상태가 됩니다.

조명의 단계는 체감하는 밝기는 4~5단계 정도 되는것 같습니다.


: LED 모듈을 장착하기 전 상태 입니다.

방에 형광등 역기 안정기를 2개 달아서 형광등이 4개 있는 제품인데...

벙커침대 1층 안쪽에는 아이가 책을 보기에는 어둡더군요... 눈이 나빠질수도....


: 자~ 조명을 최고밝기로 조절한 상태 입니다. ^^... 사진으로 느낌을 모두 전해 드릴수는 없지만.. 꽤 밝습니다.

책을 보기에도 전혀 부담되지 않고... 또 우리 아이는 조금씩 미세하게 조절하는 것을 좋아해서 ㅎㅎㅎ


: 1층에서 누워서 한장 찍어봤습니다. 사진이 이쁘게 나오네요 ~~ ^^

자 이제 부품 주문하시면 됩니다.~ ㅋㅋ





YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 박자염 2015.10.28 21:48 신고  댓글주소  수정/삭제  댓글쓰기

    우와와와와왕! 멋있어요! 최고의 아빠시네요! 아이가 정말 창의력 쑥쑥 클 것 같아요!

    • Favicon of http://junghwan.net 뿅이아빠 2015.10.30 18:08 신고  댓글주소  수정/삭제

      블로그 방문 감사드립니다.
      모바일 알람이 안떠서 글을 늦게 봤네요 ^^...
      만들때는 아이가 좋아할 모습을 상상해서 즐겁고...
      만들고 나서는 아이가 사용하는 모습을 보면서 즐겁죠 ㅎㅎ
      도전해 보세요 *^^*



이번에 아이에게 벙커침대를 선물했습니다. ^^...

인터넷에서 "드라마" 라고 검색하면 나오는 원목침대구요~ 인근에서 살 수 있는 침대들은 가격이나 디자인이 마음에 안들어서 여기저기 알아보다가 인터넷 주문하기로 결정했습니다.



다만.... 직접 조립해야 한다는 점이 ㅎㅎ 뭐 조립이야... 그까이꺼~~ ㅋㅋ



1층은 아이가 책을 보거나 놀 수 있게 비어있는 구조이고 2층이 침대 입니다.



기본 제품에서 옵션을 조금 추가 했습니다.

- 분리형 (이것 안했으면 방이 좁아서 원하는 위치에 설치를 못할뻔 했네요)

- 2층 난간 변경

- 전면경사 사다리 손잡이 추가



그럼 조립사진 올려보겠습니다. (남자라면... 아니 아빠라면 할 수 있습니다. ㅋㅋㅋ)

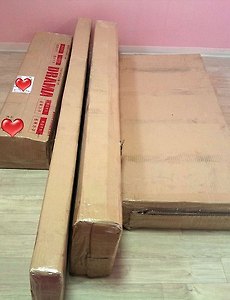

: 화물로 배송되어온 원목 침대 입니다. 총 4박스로 왔네요...

혹시 주문하시면 절대 경비실 배송하지 마세요~ 들고 오려면 장난 아닙니다.

저는 아이 친구집에 부탁(이자리를 빌어 다시한번 감사드립니다. ^^)해서 집으로 받았습니다.

솔직히 이때만 해도 "뭐 별거겠어?" 하면서 그냥 중학교때 만들어 봤던 책꽂이 보다 보금 더 복잡하겠거니... 했습니다.


: 박스에서 모두 꺼내어 놓고 보니... "어헉!" 생각보다 부품이 많더군요.....

이 제품은 바니시가 발라져 있는 제품이 아니라서 그런지 물티슈 같은걸로 한번 닦아줘야 겠더군요..

사포질 된 나무 가루등이 꽤 많더라구요...

다른 업체에는 바니시를 발라서 오는 곳도 있던데 그 곳은 디자인이 좀.....

칠이야 뭐 조금 사용해 보고 바니시만 바르던지 할 생각입니다. ^^..


: 각 결속부에 사용될 부품.


: 기둥 및 2층 침대 패널 들...


: 사다리 및 손잡이, 2층 난간 입니다.


: 조립 설명서와 2종류의 고정 피스 (석고피스 같네요)와 목공본드 입니다.

목공 본드는 나중에 이사 등으로 분해할 경우 분해하지 않는 곳만 바르는 것이 좋습니다.

그리고 왼쪽에 보이는 전동 드라이버는 공구소개 글에는 없지만.. 예전에 구입했던 기본 공구 입니다.

보통 가정집에 저런공구는 하나씩 있죠? 아닌가요? ^^...



: 1층 부분으로 4개의 기둥에 ㄷ자형으로 틀을 조립합니다.


: 완성된 1층 부분 입니다. 주문시 분리형으로 선택해야만 이런형태이며, 분리형이 아니면 통짜 기둥으로 방이 좁을경우엔 조립 후에 돌리지 못하는 사태가 발생할 수 있습니다. (/-.-)/


: 가운데 보이는 것이 2층 부분 틀 이며, 좌상단에 보이는 것이 1층과 2층을 연결하는 지지대 입니다.


: 1층 + 지지대 + 2층 을 모두 포개어 쌓아둔 뒤 각 기둥마다 2개씩의 고정목으로 고정한 상태 입니다.

기본 틀은 완성이 되었다고 볼 수 있습니다. *^^*


: 전면경사 사다리를 부착하고, 2층의 침상을 완성한 상태 입니다.


: 2층 난간을 조립한 상태입니다. 이제 거의 다 되었네요 ㅎㅎ


: 간단하게 청소를 하고, 새로 준비한 아이용 침구를 올려봤습니다.

매트리스는 높은걸 하지 않고, 조금 두꺼운 스폰지요를 깔았습니다.


: 전면 경사 사다리에 손잡이를 부착한 모습니다. 손잡이를 달고나니 아이도 더 좋아하는 군요 ^^...

이런걸 직접 설계해서 만들수 있다면..... 주업이 되겠죠 ㅎㅎㅎ

어째든 조립만이라도 직접하니.. 왠지 뭔가 해줬다는 느낌이 더 드는군요 ^^....



원래는 떨어질 지 몰라서 좀 더 있다가 2층에서 재우려고 했는데... 아이가 너무 좋아하면서 2층에서 자고 싶어하더군요...

1층은 책을 보거나 놀이를 하는 공간으로 사용하고 있습니다.


: 마지막으로 아내가 미싱으로 만들어준 커튼 입니다. ^^...

커튼 안이 밝다구요?? ㅎㅎㅎ 저희 회심의 역작... LED 조명입니다.

LED 조명 제작기는 다음글에서 올려드릴께요~
