우역곡절 끝에 GS922 FPV 고글을 이용한 FPV 레이싱 시뮬레이터인 프리라이더 세팅이 완료 되었네요~ ㅎㅎ

뭐 여러가지 문제가 있기는 했지만, 결과적으로는 다~ 잘된 것 같습니다. ㅎㅎ


자 그럼 기나긴 여정을 아주 짧은 포스팅을 정리해 보겠습니다. ^^...

우선 GS922 고글을 구입하고나서 시뮬을 고글로 하기위해 HDMI to AV 모듈을 알리에서 구입했습니다.


바로 이 제품입니다. 5.98불에 무료배송~~



이 사진은 고글 판매자에게 문제제기를 하기 위해 촬영했던 이미지 입니다. ㅋ~

우선 보유중인 LCD5802S의 AV-IN 단자를 이용해서 GS922의 멀티모듈의 AV-OUT 테스트는 정상적으로 동작을 했습니다.

현재 모니터에 표시된 메뉴는 GS922 의 메뉴설정 입니다.



이번엔 2주 넘게 기다려서 받은 HDMI to AV 모듈을 이용해서 PC 화면을 GS922 로 입력한 테스트 입니다.



결과는 No Signal.... ㅎㅎ 정말 별짓을 다 해봤네요~~ 해상도 변경은 기본이고, HDMI 케이블, 포트 변경......

결론은 안됨. 판매자와 이야기 하고, 검색신공에..... 그래도 미련을 못 버리고 시간 날때마다 무한 반복 ㅋㅋㅋ



단연히 HDMI to AV 모듈의 불량도 의심해서 PC 에서 LCD5802S 모니터로 AV출력... 은 정상 ㅋ~



답답해서 LCD5802S 에 연결해서 사용하려고 예전에 구입해서 DP(ㅋㅋ)중이던 DVR 을 연결하니까 정상적으로 나오더군요.. 허...

즉, PC -> HDMI Cable -> HDMI to AV -> DVR -> GS922 로 연결해 보니 정상적으로 화면 출력이 되더군요 ㅋ~

HDMI to AV 모듈과 GS922 이 특성을 타는 듯 하여... 아쉬운데로 DVR 연결해서 녹화만 안하고 사용을 했었죠 ㅋㅋ..

그런데 DVR 에서 표시된 OSD 정보가 은근 거슬리는 데다... 케이블들이 너무 복잡해서 책상이 지저분해 지더군요 ㅋㅋ



벼르고 벼르다가 그냥 위 제품을 다시 구입했네요 ㅎㅎ

중국산 듣보잡 HDMI to AV 모듈의 가격에 비해 10배 정도의 가격을 자랑하는 녀석.. ㄷㄷ

HDMI to AV 모듈의 특성이라는 심증은 있었지만... 명확한 정보가 없다보니... 구입해서 동일 증상이 나타날 수 있다는 생각에...

구매가 꺼려졌는데... 결국 질렀습니다. ㅎㅎ



확실히 저가형 보다는 있어 보이더군요.. 금속 케이스에...



불필요한 기능 버튼들도 있고(ㅋㅋㅋ)



당연히 될꺼라고 생각하고... GS922 멀티펑션 보드에 연결~~



디스플레이 설정은 보기 설정하기 편하게 메인 디스플레이와 병합. 기존에 모니터를 2대 사용하고 있어서요~ ㅎㅎ



연결하자마자 화면이 뚜왁~ ㅎ... 역시 모든 제품은 가격이 전부가 아니네요 ㅎㅎ



동글 준비해서,



송신기에 연결하고~~



시뮬 로드해서 RF 끄고...

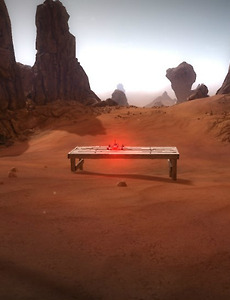

프리라이더 실행~~ 햐~ 정말 힘든 여정이었네요 ㅋㅋㅋ





이제 프리라이더 구입해서 풀버전으로 연습하면 되겠네요 ㅎㅎ

아무래도 HDMI to AV 모듈마다 특성을 타는 것 같아요~ 제가 가는 카페 회원님은 저와같은 중국산 컨버터 모듈로 정상동작이 되던데..

특성이 중국산 컨버터 때문인지.. GS922 고글 때문인지는 모르겠지만..... 각각 제품이 불량이 아니라는 것은 확인이 되었네요~~







YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST


저의 FPV 고글인 Boscam GS922 에 렌즈작업을 했습니다.

작업한지는 좀 지났는데... 이제서야 포스팅을 하게 되네요 ㅎㅎ

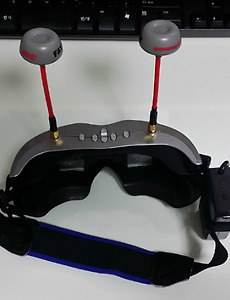

제 고글 Boscam GS922 입니다. ㅎㅎ 이번에 팻샥 안테나로 바꿔주고 나니까 좀더 있어보이는 것 같네요 ㅎㅎ

회사 여직원들을 더듬이 같다고(T^T) 웃기다고 하더군요 -.-...



오른쪽에 배터리 작업하고, 좀 연습을 했는데... 안경을 쓴 상태로 고글을 사용하니까 좀 불편하더군요..

꽉 눌러쓰면 콧대가 눌려져서 아프기도 하고, 자국도 남고... 빼면 안경까지 빠지더군요 -.-...



고글 안쪽을 보면 렌즈를 장착 할 수 있도록 보호유리와 고무캡 사이에 공간이 있습니다. ㅎㅎ



설명서에 보면 렌즈제작시 참고할 수 있도록 치수가 나와 있더군요 ㅎㅎ

이 페이지를 복사해서 회사 앞 안경점으로 달려갔습니다. ㅋㅋ



치수 보여주면서 만들어 달라고... 물론 안경을 여러개 여기서 만들었다는 것을 어필하면서 ㅋㅋㅋ

고민을 하시더니... 일단 비용을 조금 받고 해보기는 하겠지만 치수가 달라질 수 있다고 하시더군요 ㅎㅎ

나중에 찾으러 갔더니 안경하나 세팅하는것보다 더 힘들었다고 하시면서 주시던데 깨끗하게 작업이 되었더군요 ^^...



이제 장착을 하려고 고무 부분을 제거했습니다.

뭐 고무가 끼워져 있는상태로도 충분히 장착 할 수 있지만... 깔끔하게 넣고, 사진도 찍을 겸.. ㅎㅎ



올려보니 대충 잘 맞더군요.. 살짝 뜨는 부분도 있는데 고정부위가 고무로 되어 있어서 전혀 문제가 없습니다. ㅎㅎ

기본적으로 들어있는 보호용 유리판을 제거하면 더 잘될것 같지만, 별로 불편한게 없어서 그냥 위 올려두었습니다.



장착 후~~ 사용하는데 전혀 불편한 점이 없더군요 ㅎㅎ 아~주~ 만족스러운 결과 물이네요~~

이제 FPV 연습만 하면 되는군요 ㅎㅎ

날이 추워서 당분간은 저의 미니 FPV 기체인 알파110Q 로 실내비행 위주로 하다가 내년봄에 타롯280 과 알파250Q 로 야외에서 날려야 겠네요 ㅎㅎ~~







YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. Favicon of http://blog.naver.com/logix200 옥희돌이 2016.11.19 03:57 신고  댓글주소  수정/삭제  댓글쓰기

    디옵터 렌즈는 보통 팻샥이나 스카이존과 호환되나요?



미뤄왔던 GS922 다이버시티 FPV 고글의 배터리 개조를 드디어 완료 했습니다. ㅎㅎ

필요한 부품들은 모두 도착했는데... 배터리가 제일 늦게와서 이제야 작업을 했네요~~

우선 GS922 고글을 이용한 시뮬등을 하기위한 배터리 커넥터 작업부터~~ ^^..



GS922 에 포함된 멀티펑션 보드에는 2S 과 3S 을 사용할 수 있습니다만, 보드 레귤레이터에서 5V 출력을 하니까.. 2S 에 해당하는 7.5V 아답터를 준비했습니다.



다만... 주의할 점은 너무 저렴한 아답터를 구입하면.. 출력 전압이 춤을 추는 경우가 있습니다. ㅎㅎ

가급적 정격출력이 되는 아답터를 사용하는 것이 좋습니다.



그리고 멀티펑션 보드에 밸러스 커넥터로 연결하므로 위 사진과 같은 XH2.54 커넥터를 준비합니다.



배터리에 있는 밸런싱 단자를 참고해서 핀 제거 후 재장착을 해 줍니다.



그리고 아답터의 커넥터를 제거하고, 준비한 XH2.54 커넥터를 연결합니다.

위 사진은 컨넥터를 뺄때 케이블이 빠지는 경우를 막아주는 프로텍터를 장착한 사진 입니다. 제 배터리에는 모두 사용을 하고 있죠 ㅎㅎ



자~ 지금부터 가장 중요한 GS922 고글 배터리 개조기 입니다. 뭐 엄청 대단한것은 아닌데.. 스스로 뿌듯해서 ㅋ~

참고로 본 작업은 리튬폴리머 배터리 단자에 직접 납땜을 해야 하는 작업이므로, 초보자가 따라하기엔 너무 위험합니다.

배터리 단자 쇼트 등으로 인해 화재가 발생할 수 있으므로 리튬계열 배터리의 특성을 잘 모르시는 분은 작업가능한 분들의 도움을 받으시기 바랍니다. (D.I.Y 의 철칙 하나!! 모든 책임은 작업을 하는 본인에게 있습니다.)



재료가 모두 준비되었습니다.

좌측 상단부터 Eachine 社 의 팻샥, Eachine 고글용 배터리 입니다.

이녀석이 가장 편리할 것 같아서요... micro USB 로 충전도 되고, 잔량확인 버튼도 있고... 뭐 여러가지로 ㅎㅎ

그 다음은 고글 여결에 사용한 미니 USB 케이블 입니다.

마지막으로 5V, 3A BEC 입니다. 이건 원해 고글 배터리 작업용으로 구입한건 아닌데... 있으면 편하겠다~ 싶어서 4개정도 구입을 했었죠.

처음 고글이 왔을때만 해도 2A 출력되는 샤오미 보조 배터리를 사용하려고 했는데...

막상 사용해 보니 엄청 불편하더군요~~~



우선 상단과 측면의 스티커를 제거 합니다. 재사용 해야 하니까 조심해서~~ ㅎㅎ



피스 4개를 풀면 케이스는 쉽게 분리 됩니다.



내부에는 micro USB 충전을 위한 PCB 가 들어있네요..



이녀석이 배터리 케이스 안에 삽입될 BEC 입니다.

처음에는 외부 케이블을 잘라서 작업하려고 했는데... 너무 지전분 할 것 같아서 매립하기로 했습니다. ㅎㅎ



외부로 나가는 케이블을 잘라내서 BEC 입력단자에 납땜을 했습니다.



당연한 이야기지만... 작업하실땐 케이블 하나씩.... 꼭 하나씩 작업하셔야 합니다. 쇼트나지 않도록 주의하면서~~

쇼트나면 화재가 발생할 수 있으므로 절대 주의하셔야 합니다.


자~ 이제 BEC 출력 단자에 미니USB 케이블을 연결하기 위해 배선을 확인합니다.

위 표는 그냥 참고용으로 올려두었습니다. 4P 든 5P 든... 우리는 전원만 연결할 것이므로 빨강(+), 검정(-) 만 기억하시면 됩니다.



미니 USB 까지 연결한 사진 입니다.



미니USB 케이블을 연결 한 후 수축튜브로 마무리를 했습니다.

그리고 케이블이 살짝 당겨졌을때를 대비해서 한번 접어서 배선을 정리합니다.



조립 후 완성 사진~~



이제 2S 1600mAh 에 정격 5V 3A 출력 배터리가 완성되었습니다. ㅎㅎㅎ



제 GS922 고글에 연결하여 테스트 해 보니 정상동작이 되는 군요 ^^...

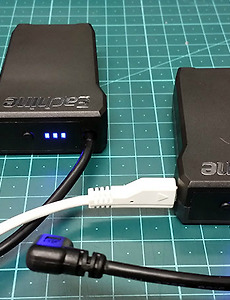

테스트 후 충전 중입니다. ~~ *^^*



2016-12-22 추가~


배터리 고정과 관련해서 다양한 방법으로 진행을 해 봤습니다만.... 아래 방법이 착용시 가장 편안하다는 결론에 이르렀습니다. ㅎㅎ


사진은 없지만... 정말 다양한 방법을 시도해 보긴 했습니다. ㅎㅎ



우선 왼쪽 부분은 그대로 두고 길이 조절만 해 둡니다.



오른쪽 부분을 적당하게 배터리 공간을 확보해서 바느질을 해 줍니다.

원래 아내가 미싱으로 해줬는데... 계속 풀었다가 다시 해달라고 하니까... 안색이 안좋아질려고 해서 ㅋㅋ

최종버전은 그냥 직접 손바느질 했네요 ㅎㅎㅎ



요렇게 장착이 됩니다.

배터리를 눞여도 봤는데... 이렇게 세우는 것이 가장 편하더군요 ㅎ~

저와 같은 방법으로 작업하신분은 참고하시라고 사진 올려둡니다. ^^....







'RC' 카테고리의 다른 글

인두기 및 스탠드 ~~  (4) 2016.12.14
GS922 FPV Goggle 렌즈 제작  (2) 2016.11.17
GS922 고글 아답터 및 배터리 개조  (11) 2016.09.24
USB 전압/전류계 ^^....  (4) 2016.09.23
하비킹 송신기&드론 가방  (0) 2016.09.22
모처럼의 비행~ 그리고 견적 ㅋ~  (0) 2016.09.21
YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 천경뉨 2016.12.22 19:12 신고  댓글주소  수정/삭제  댓글쓰기

    출력 핀쪽에는 아무곳에나 플러스 그라운드 연결하면되는가요? 자료보고 따라하는데 그 사진만 없는듯해서 여쭤봅니다^^

    • Favicon of http://junghwan.net 뿅이아빠 2016.12.22 19:40 신고  댓글주소  수정/삭제

      안녕하세요 ^^...
      중간에 납땜하느라 사진을 좀 빼먹었나 보군요 ㅎㅎ
      카페에도 답변 드렸지만 모두 동일합니다.
      아무단자에 연결하셔도 동일한 출력이에요 ^^...
      그리고 배터리 고정은 제가 여러가지로 작업을 해 봤는데.. 가장 무난한 방법은 추가 밴드없이 하는 방법이 제일 좋을 것 같아요. 추가 사진 좀 올릴께요~ ^^

  2. 천경뉨 2016.12.22 19:46 신고  댓글주소  수정/삭제  댓글쓰기

    정보 감사합니다^^

  3. 서정윤 2016.12.25 18:03 신고  댓글주소  수정/삭제  댓글쓰기

    안녕하세요...
    궁금한내용이 있어서 여쭙니다.
    배터리 개조하는 부분은 충분히 이해가 되었습니다.

    그런데 1번~5번까지의 사진인 7.5v 아답터와 xh2.54커넥터는 어디에 사용하는 것인지요?

    • Favicon of http://junghwan.net 뿅이아빠 2016.12.25 21:25 신고  댓글주소  수정/삭제

      안녕하세요 ^^ 반갑습니다.
      앞부분 아답터는 GS922 을 PC에 연결해서 사용할때 전원공급을 위한 아답터 입니다.
      집에서 PC연결해서 프리라이더 등을 하는데 3S 이나 4S 배터리를 계속 사용할 수는 없으니까요 ^^..
      GS922 구성품 중에 영상 입출력을 위해서는 멀티펑션보드 라는 모듈을 사용하는데 거기에 전원공급을 3S 이나 4S 배터리의 밸런스 단자를 연결해서 전원을 공급하거든요 ^^
      집에서 사용할때 배터리 대신 사용할 수 있는 아답터 입니다. ㅎㅎ

  4. 서정윤 2016.12.26 17:28 신고  댓글주소  수정/삭제  댓글쓰기

    아...그렇군요.^^
    고글이 배송중인데 더욱 기대가 됩니다.

    좋은 정보와 친절한 설명까지해주셔서 정말 감사합니다.

  5. 홍삼베어 2017.02.09 19:01 신고  댓글주소  수정/삭제  댓글쓰기

    안녕ㅎ세요 저두 gs922 사용중인데요. 기본구성되어있는 전원보드가 나가서 위와 비슷하게 구성하였는데
    전원만 켜면 정상작동하는것처럼 보이는데 드론이 조금만 15~20m 만 멀어져도 화면이 끊어지더라구요.
    전류가 약해서 그런건지..ㅠㅠ

    예전 보조배터리 로 해봤는데 마찬가지 정상이었어요.
    기본전원보드로 하면 잘되었구요.

    위에 직업하신 bec는 화면 끊김같은 정상은 없나요?

  6. Gs922 2017.07.31 23:04 신고  댓글주소  수정/삭제  댓글쓰기

    좋은정보 감사합니다. 922구입했는데요. 배터리 장착을 해보고싶습니다. 사진의 고글 배터리와 bec의 좌표 좀 부탁드려도 될까요?

    • Favicon of http://junghwan.net 뿅이아빠 2017.08.02 18:00 신고  댓글주소  수정/삭제

      안녕하세요 ^^...
      휴가 다녀오느라 답변이 좀 늦었네요 ㅎㅎ
      배터리는 알리익스프레스에서 구입했습니다.
      좌표는 : https://www.aliexpress.com/item/Hot-Eachine-2S-7-4V-1600mAh-Smart-Battery-Rechargeable-Lipo-Battery-For-Eachine-VR007-Fatshark-FPV/32657009521.html?spm=a2g0s.9042311.0.0.Ew8tjn

      BEC는 뱅굿에서 구입을 했네요 ㅎ
      좌표는 : https://www.banggood.com/3A-UBEC-Module-Low-Ripple-Bluesky-Mini-Switch-Mode-DC-BEC-5V-12V-2-6S-Supply-p-993056.html?rmmds=myorder

      저는 다른것들 구입하면서 함께 구입을 했는데.. 알리나 뱅굿 둘다 검색해보면 다 나올꺼에요 ㅎㅎ

      그럼 도움이 되셨기를~~ ^^



기다리던 고글이 도착을 했습니다. ㅎㅎ

기존에 사용하던 40채널 다이버시티 수신기가 내장된 LCD 5802S FPV 모니터는 는 처분하려고 했는데 잘 안팔려서 그냥 중형이상의 드론 제작시 사용하기로 하고 고글을 주문했습니다.



주문한 고글은 FPV 전문업체(?) 인 보스캠 사의 GS922 모델 입니다.

전반적인 평가도 그렇지만, 제 생각에도 가성비는 가장 좋은 제품이 아닌가 생각됩니다.

물론 색상은 ALIGN 사의 제품이 이쁘긴 하지만 동일한 제품을 색상과 브랜드 때문에 비싸게 살수는 없으니까요 ㅎㅎ

참고로 GS923 모델은 DVR 기능이 빠진 제품입니다.



기본 제공되는 하드케이스 입니다.

관련 케이블이나 안테나를 같이 보관하기엔 조금 작은 느낌이 들더군요.

팻샥 하드케이스로 하나 구입하든지... 케이블을 따로 보과하든지 해야 겠네요 ㅎ~



기본 구성품 입니다. 좌측 상단부터 시계방향으로 하드케이스, GS922본체, 다이폴안테나2개, 외부 AV 입/출력 용 케이블, 미니USB케이블, 그리고 다기능(멀티펑션) 보드 연결을 위한 미니USB 케이블, 다기능보드, 영문설명서와 중국어 설정서 입니다.

중국어 설명서만 있는것 같아서 영문설명서를 검색해서 받았는데... 영문설명서도 포함이 되어 있네요 ㅎ~~

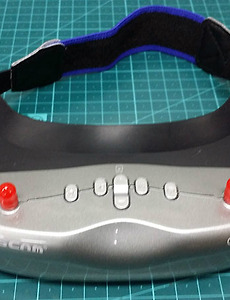

고글 본체 입니다. 5.8Ghz, 32채널 다이버시트 수신기가 내장된 고글 입니다.
