  1. 2017.11.24 파인뷰 SOLID 500 "시간설정을 확인해주세요" 문제 해결 (6)

현재 사용중이 파인뷰 SOLID 500 블랙박스가 최근들어 시동을 킬때마다 "시간설정을 확인해 주세요~" 라는 멘트가 나오더군요..

몇번 시간을 다시 맞춰주긴 했지만... GPS 가 들어 있고... GPS 안테나 까지 달려있는데... 왜??? 시간을 가져오지 못하지?....

라는 의문과 함께 검색을 좀 해 봤습니다.


검색 결과 유독 파인뷰 제품에 관련이슈가 좀 있는 것 같더군요...

요약하자만 GPS 용 RTC 백업배터리에 문제가 생기는 나타나는 증상이네요..

보통 GPS 를 이용하는 기기들에 대부분 RTC 백업 배터리가 들어있는데... GPS 수신이 많이 느려지거나 잘 안되는 증상이 나타나면

RTC 백업 배터리를 교체하면 거의 해결이 된다고 하네요~~


생각해보니.. GPS 수신이 좀 느리긴 했지만... 빨랐던적이(??) 없었던것 같아서 ㅋㅋ

일단 원인을 알았으니 직접 교체해 보기로 했습니다.


요녁석이 문제의 배터리 입니다. 보기엔 수은전지 같은데 충전지라고 하더군요..

1개 600원 합니다....만 배송비가 2,500원 이라 -.-.... 3개 구입했네요...

서비스센터에 보내면 수리비가 2만~3만원 정도 나온다고 하네요 ㅋ~


대부분의 GPS 용 백업배터리는 MS621FE 라는 위 사진의 제품을 사용한다고 합니다만 일단 본인의 블랙박스에 들어있는 배터리가 같은지 꼭 먼저 확인하셔야 겠어요~~ (전 확인하기 전에 그냥 주문했지만요 ㅎㅎㅎ)

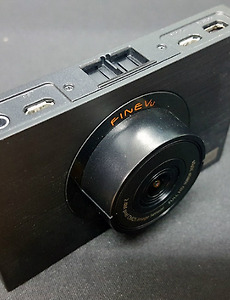

이 녀석이 말썽을 부리고 있던 블랙박스인 파인뷰 솔리드 500 입니다.



위 사진의 붉은색 원에 있는 피스를 총 6개 풀어 줍니다. (시계드라이버가 필요합니다.)



메모리 카드와 피스 6개를 풀어줬어요~~ 피스 푸실때 뭉개지지 않게 주의해야 겠더군요 ㅎ~



피스를 풀고나면 쉽게 분리가 됩니다.



위 사진의 중앙에 있는 카메라 모듈을 먼저 분리 합니다. 위로 살짝 들어올리면 쉽게 분리가 되네요~~



위 사진의 좌측에 분리해 둔 카메라 모듈을 보시면 2개의 커넥터가 수직으로 연결됩니다.


메인 PCB 를 분리하는 방법은 위 사진의 번호순으로 작업하시면 됩니다.

1. 콘덴서(1)을 위로 들어 올리고, 플렉스 케이블(2)를 분리 합니다. (분리하기전 갈색 락을 위로 들어올려 줍니다.)

2. 스피커 커넥터 (3)을 분리해 줍니다.

3. 메인 PCB 를 분리하기 위해 (4)번 쪽을 위로 들어올려줍니다.

(위 사진의 붉은색 원 부분이 걸리니까 케이스를 살짝 벌리면서 작업해야 합니다.)

4. PCB의 (4)번 쪽을 살짝 들어올린 후 (5)번에 (4)번 방향으로 당기 듯 분리해 줍니다.



요렇게 분리가 되었네요~



위 사진, 메인 PCB 의 좌측 상단에 있는 것이 문제의 배터리 입니다.



위 사진 좌측이 새로 구입한 교체해줄 배터리 입니다. (인두기가 있어야 겠죠? ㅎㅎㅎ)



위 사진의 새 배터리로 교체한 사진 입니다.


교체 후 최초 설정 이후에는 "시간설정을 확인해 주세요~" 라는 안내가 더이상  나오지 않더군요...

그리고 GPS가 수신되는 시간도 훨씬(체감할 정도로) 빨라졌네요 ㅎㅎㅎ


저렴하게 잘 수리되어 기분이 좋네요 ㅎ~


YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 수은 충전지 질문요 2018.12.07 15:22 신고  댓글주소  수정/삭제  댓글쓰기

    안녕하세요 필요한 포스팅 잘 봅니다.
    궁금한것 있어서요. 여기다 글을남기는게 맞는지 모르겠지만^^
    1. 베터리 모델이 어떻게되나요?
    2. 보통 수은전지는 알만 파는데 충전지는 셋팅(더듬이처럼 나온 2가닥 연결부)이 되어있는건가요?
    3. 메인보드 꼭 빼고 연결해야하나요? 그냥 배터리 연결부만 인두로 하면 문제가 있나요?

    참고로 저는 300r 입니다. 외관은 같고 GPS만 없는 것 같아요

    • Favicon of http://junghwan.net 뿅이아빠 2018.12.07 15:42 신고  댓글주소  수정/삭제

      안녕하세요? 반갑습니다. ^^.... 문의하신 내용 답변 드릴께요~

      1. 베터리 모델이 어떻게되나요?
      -> MS621FE 로 검색하시면 됩니다. ^^

      2. 보통 수은전지는 알만 파는데 충전지는 셋팅(더듬이처럼 나온 2가닥 연결부)이 되어있는건가요?
      -> 알만 있는 일반 수은전지와는 달라요~ 더듬이(ㅋㅋ)가 있어야 합니다. ㅎㅎ

      3. 메인보드 꼭 빼고 연결해야하나요? 그냥 배터리 연결부만 인두로 하면 문제가 있나요?
      -> 케이스에서 PCB를 분리하지 않고 인두기를 이용하시면 작업도 힘들겠지만, 플라스틱 케이스가 녹아버리는 불상사가... ㅎㅎ

  2. 도전해볼게요 2018.12.11 19:18 신고  댓글주소  수정/삭제  댓글쓰기

    검색하니 나오네요^^
    보드 분리해서 한번 도전해 볼게요.
    좋은 정보 감사해요~~~

  3. ㅇㅇ 2018.12.12 05:04 신고  댓글주소  수정/삭제  댓글쓰기

    좋은 정보 감사합니다.
    저도 같은제품 같은문제로 답답한 참인데
    얘가 결정적인 순간에 중요한 사고영상 녹화를 잘 해준 경험이 여러번? 있어서;; 다른제품으로 바꾸질 못하겠네요 ㅋㅋ
    검색해보니 a/s신청하면 2.5만원 부른다고 그러고...
    한번 시도해봐야겠네요.
