  1. 2018.06.23 QM5 미등 퓨즈 교체
  2. 2018.04.16 QM5 퓨즈박스 배선정리

QM5 미등 퓨즈 교체

D.I.Y 2018.06.23 16:21


몇주 전의 일이었던 것 같습니다. ~~

기어박스 좁살전구가 나가서 테스터로 확인을 좀 하다가 미등 퓨즈가 나간 것 같더군요~


작업한 다음날 출근할때는 모르고 있다가 조금 늦게 퇴근하는데..

집 근처 다와 갈때즈음(좀 어두워 진 상태)  뒷차가 상향등을 키더군요.. 뭐지?... 하다가... 가만히 보니... 공조기 쪽 램프가 꺼져 있더군요.

계기판 쪽이나 라이트는 다 켜져 있는데... 아차 싶더군요 ㅋ~


주차장 들어가자 마자 내려서 확인하니... 미등이 안들어오네요 ㅋ~

저는 정차시에 브레이크를 밟고있고않고, 중립에 사이드(오토) 당겨놨다가 출발시 자동으로 풀리게끔 운전을 하다보니...

뒷차에서는 등이 하나도 안들어와서 불안했던것 같습니다. ㅎㅎ


괜히 미안한 마음이 들더군요~

집에올라가서 창고에서 사은품으로 받았던 퓨즈들 들고 바로 지하주차장으로 내려와 작업을 했습니다.

미리 준비한게 하니라서 급하게 인터넷 찾아보면서 작업을 했네요 ㅋ~



위 이미지는 인터넷에 떠돌아 다니는 QM5 퓨즈박스 안내도 입니다.

QM5 의 미등 퓨즈는 엔진룸 퓨즈박스에 있습니다.


퓨즈는 F9 에 10A 짜리 네요~~



보닛을 열고 흡기 덕트를 제거해 줍니다.



덕트를 제거하니 엔진룸 퓨즈박스가 보이네요~ 처음이라 요걸 여는데 좀 고생을 했네요 ㅋ~

배터리 마이너스 단자 바로 옆에 보이는 것이 엔진룸 퓨즈박스 커버를 열 수 있는 락 입니다.



커버를 열때는 나사 풀듯이 돌리면서 열면 됩니다.

덮개 자체가 퓨즈박스더군요~ 하단이 그냥 플라스틱 박스구요 ㅋㅋㅋ


F9 퓨즈를 찾아서 교체해 주면 됩니다.~~

간단하지만 급하게 하려니 뭔가 좀 잘 안되더군요 ㅎㅎㅎ


교체 후 미등 및 실내 공조기 등 정상적으로 들어오는 것 확인하고 마무리 했습니다. *^^*


'D.I.Y' 카테고리의 다른 글

QM5 기어박스 램프 교체  (4) 2018.08.09
타오바오 가로바 및 루프캐리어(바스켓) 장착  (2) 2018.07.25
QM5 미등 퓨즈 교체  (0) 2018.06.23
안드로이드 룸미러  (32) 2018.05.31
QM5 조수석 열선스위치 위치이동  (4) 2018.05.30
헤드레스트 모니터  (2) 2018.05.29
YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST



벼르고 있던 배선정리를 드디어 마무리 했습니다. 지난 주말 많은것들을 했군요 ㅎㅎ

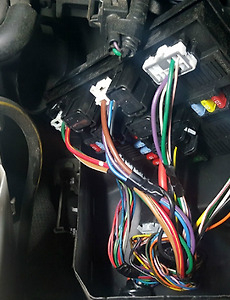

작업 전 현재 퓨즈박스 배선상태 입니다. 특히 좌측 상단의 "둘둘말이  신공" 은 좀 어처구니가 없네요 ㅋㅋ



A필러를 통해 내려와서 밖으로 나갔다가 다시 들어오네요. 일부러 지저분하게 배선을 하려고 한건가.. ㅋㅋ



제일 눈에 거슬리는 배선뭉치 ㅋ~ 블랙박스 배선 이네요. 돈받고 작업하면서 이러면 안되죠 ㅋㅋㅋ



접지도 덕지덕지... 추가될 기기들이 많아서 일단 오늘 정리를 다 하기로 합니다. ㅎ~



요 녀석들이 오늘 사용할 부재로 들입니다.



특히 이녀석이 마음에 드네요 ㅎ~ 오픈마켓에서 주문했다고 재고가 없어서... 수입판매처 다 뒤져서 재고 확인 후 주문했었죠 ㅎ~

4포트짜리 접지 허브 입니다. ㅋㅋㅋ



그리고 배선 이름표로 사용될 네임타이와 케이블 타이.. 케이블 타이는 작업할때마다 색상을 바꾸는 것이 구분하기 쉽더군요 ㅎ~



지하 주차장이라 조금 어둡더군요.. 일단 조명을 준비하고~



배선뭉치부터 풀어봅니다. ㅎ~



정체를 알 수 없는 배선 발견... 후방카메라?? 주차가메라 ??



작년에 설치했던 운전석 통풍시트 배선이군요 -.-.....



일단 잡소리 방지를 위해 태이핑을 해 줍니다.~



접지 허브도 잡소리 방지를 위해 태이핑~~



퓨즈박스 오른쪽에 자리를 잡았습니다. ㅎㅎ



통풍시트 배선은 짧아서 카울쪽 배선다발에 묶이지가 않네요 -.- 배선 연장해 줬습니다.



카울쪽 배선다발과 함께 고정해 줍니다.



요렇게 잘~ 묶어 줍니다.



통풍시트 접지선은 터미널 작업해서 접지허브 쪽으로 연결해 줍니다.



나머지 배선들도 퓨즈연장케이블을 이용해서 정리해 줍니다.



접지는 우선 블박과 통풍시트 2개를 따로 해 줬는데... 추가 설치할 기기들 확인해 보고 함께 묶든지 해야 겠네요 ㅎ~



퓨즈박스 연장케이블 입니다. 기존 퓨즈는 그대로 사용하고, 추가 퓨즈를 이용해서 배선할 수 있는 제품입니다.



옆면에 지저분했던 블박 배선도 옷걸이 철사를 이용해서 안쪽으로 낚시질하고, 여분의 케이블은 잘라버렸어요 ㅎㅎ

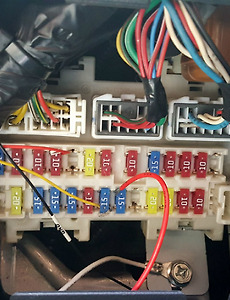

자~ 정리가 완료되었네요 ㅎ~ 이전과 비교해서 좀 깨끗해 졌나요? ㅎㅎ



작업을 다 하고나서 보니... 배선이 모두 반대로 되어있네요 ㅋㅋ 돌려서 설치했습니다.

QM5 는 전압이 하단에 걸리므로 퓨즈를 이용하려면 위쪽에서 선을 빼야 하는데 착각을 해서 ㅋ~ 다시 바로잡았네요 ㅎ~


배선정리를 한 이유는 미관상의 이유도 있지만 추후 다른 배선을 할때 불편하고, 없던 문제가 발생할 수 있어서 미리 정리를 했습니다.


추가 장착할 물품이 도착하기 전에 마무리해서 기쁘네요 ㅎ~

웨더스트립 교체가 마무리 되고나면 조수석 열선스위치 이동, 2열 열선시트, 안드로이드 룸미러, 헤드레스트 모니터 설치 등이 예정되어 있습니다. 작업이 완료되는데로 포스팅 하도록 하겠습니다.
