  1. 2017.10.21 QM5 테일게이트 락 어셈블리 교체 (6)

부품을 구입해 두고 교체하지 못했던 작업들을 모두 처리 했습니다.

ㅎㅎ 우선 테일게이트 락 어셈블리 입니다. 이름이 좀 어렵게 느껴지겠지만... 그냥 트렁크 잠금장치 입니다. ㅋㅋㅋ


해당 부품을 교체한 이유는... 트렁크를 닫을때 살짝 내리면 안 잠기는 문제가 발생합니다.

그러다 보니 조금씩 힘을 줘서 트렁크를 닫다보면.. 한번씩 너무 쌔게 닫기도 하고.... 은근히 스트레스를 받게 되더군요.


지난번 테일게이트 쇼바를 교체하고 트렁크를 열때는 상당히 편해 졌는데.. ㅎㅎㅎ



관련글 : "안테나, 테일게이트쇼바, 디스플레이, 리어와이퍼 교체~"



요녀석이 테일게이트(백도어) 락 어셈블리 입니다. 주문은 SM오토몰에서~~ ㅎㅎ



투박한 쇠덩어리 ㅎㅎ



가운데 안쪽의 락을 감싸고 있는 플라스틱 부분이 오래 사용하면 깨지더군요~

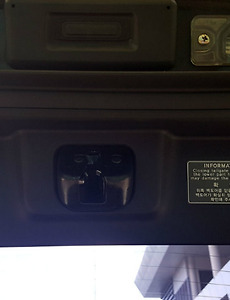

작업 전 차량상태 입니다. 안쪽 흰색 플라스틱에 손상을 많이 입었네요 ㅎㅎ



우선 도어 손장이 부터 분리 합니다. 붉은색 원 부분에 홈이 있습니다.



그리고 상단에 플라스틱 고정캡 4개를 분리 합니다. 일자 드라이버나 헤라를 이용하시면 됩니다.



테일게이트 상단도어 쪽 커버도 분리하시고~~ 백도어 내부 트림을 분리 합니다.



위 사진은 분리한 모습이며, 붉은 색 표시된 부분의 고정핀 4곳을 참고해서 당기시면 됩니다.

차량 내부 트림 고정핀을 한번에 분리하는 것이 천천히 당기는 것보다 손상을 덜 줍니다.~ ^^



기존에 장착된 부품 입니다. 구입한 신품과는 모양이 좀 다르더군요. 아마 국산화 되면서 가격도 내리고 모양도 달라진것 같네요 ㅎㅎ

붉은색 원 부분을 분리합니다.



복스렌치를 이용해서 볼트 3개를 풀어줍니다.



10mm 복스 입니다.



처형 직전... ㅋㅋㅋ



신품을 장착하고 10mm 복스로 볼트 3개를 고정해 주면 끝~~



국산화 되면서 뭔가 좀 달라졌네요 ㅋㅋㅋ 원가절감만 한게 아니라 개선도 되었으면 좋겠네요 ㅋㅋㅋ



위 사진은 기존 부품의 모습 입니다. ㅎ~ 신품에는 케이블 고정하는 홀더가 없어 졌네요~~ 뭐 크게 중요하지는 않지만 ㅋㅋ



백도어 트림까지 고정하고 작업이 완료된 사진 입니다.

작업 후 체감은 꽤 큰편이더군요... 트렁크를 닫을때 정말 힘 안들이고 닫을 수 있습니다.

이전에는 안쪽 손잡이를 잡고 닫으면 힘이 안들어가서 한번씩 안닫히고.... 그러다 보니 외부를 잡고 닫았는데...

교체 후 안쪽 손잡이를 잡고 살짝 내려서 잘 닫히네요~~ ㅎㅎ


만족스럽네요~~ ^^.....


YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 흠뻑바람 2018.10.06 20:56 신고  댓글주소  수정/삭제  댓글쓰기

    뿅이아빠님 덕분에 열선스위치 이동, 웨더스트립 교체 완료하였습니다.

    포스팅해주시고, 널리 공개해주셔서 더없이 감사합니다.

    제 큐엠이도 트렁크 락어셈블리가 뿅이아빠님 교체 전과 같은 상태입니다.

    저도 교체를 할까 하는데...

    웨더스트립 운전석 도어 바지쪽 교체 작업한 난이도 또는

    열선스위치 이동 작업 난이도와 비교한다면

    트렁크 어셈블리 교체 작업 난이도는 어떤가요????

    • Favicon of http://junghwan.net 뿅이아빠 2018.10.06 21:16 신고  댓글주소  수정/삭제

      안녕하세요 ^^..
      도움이 되셨다니 저도 기쁘네요 ㅎㅎ
      트렁크 락 어셈블리 교체는 난이도가 좀 낮은편입니다.
      다시말해서 아주 쉬운편입니다. ㅎㅎㅎ
      혹시 smautomall 에 부품 주문하신다면..
      내장트림용 클립도 구매하시는 게 좋을꺼에요~~
      가장 많이 사용하는 클립 링크 걸어드릴께요~
      http://smautomall.com/shop/shopdetail.html?brandcode=018001000038
      이녀석이 보닛쪽 그릴, 각종 내장재, 테일램프 등등에 많이 사용됩니다.
      플라스틱 클립은 오래되면 기름기가 빠져서 잘 부서지거든요 ㅎㅎ
      전 작업할때 오래된 클립은 새걸로 교체하는편이에요~~ *^^*

  2. Favicon of https://https:// 흠뻑바람 2018.10.06 21:38 신고  댓글주소  수정/삭제  댓글쓰기

    열선스위치 이동하다가 퓨즈 끊어먹고 흡기덕트 분리하는 김에 흡기덕트 핀을 샀는데

    뿅이아빠님 말씀처럼 새로 산 핀들이 기름기가 좔좔 흐르는 게 교체해야겠다는 생각이 절로 들더라고요.

    친절한 도움 말씀 감사합니다.

    알려주신대로 내장트림용 클립 여유 있게 주문하고, 트렁크 락 어셈블리도 주문 완료했습니다.

    귀찮으시겠지만 앞으로도 많은 정보 공유 부탁드립니다.

    QM5도 오래오래 타셨으면 좋겠네요.

    저는 현재 2008년식, 디젤, 수동, 2륜 19만 키로가 되어가는데 최소한 30만 키로 때 하체 올 정비 한 번 더 하고

    40만 키로 즈음 차량 교체 생각해볼 생각이거든요. 차량 교체가 될지, 폐차가 될지는 모르겠지만요...

    그런데 이렇게 소소하게 DIY하면서 차량에 변화를 주면서 타다보면 차가 퍼질 때까지 타게 되는 게

    아닐까 싶습니다.^^

    • Favicon of http://junghwan.net 뿅이아빠 2018.10.06 21:41 신고  댓글주소  수정/삭제

      넵~ ㅎㅎ 감사합니다.
      저도 08년식이에요 ㅎㅎ
      10만 조금 넘었는데 최소 20만 이상은 타야죠 ^^...
      부품을 사 두고 아직 작업을 못한게..
      락폴딩(도원텍) 이랑, LED 코너링 램프 가 있고...
      2열 열선시트도 배선만 해 놨는데..
      추워지기 전에 히팅패드 장착해야 겠네요 ㅎㅎ

  3. Favicon of https://https://https:// 흠뻑바람 2018.10.06 21:46 신고  댓글주소  수정/삭제  댓글쓰기

    정말 귀찮으실수도 있겠지만 저같은 DIY초보들을 위해

    락폴딩, LED 코너링 램프, 2열 열선시트 작업도 포스팅해주시면

    정말정말정말 감사하겠습니다.

    거듭 부탁드립니다.^^

    아.. 그리고 제가 티스토리 가입하려고 했더니 초대장이 있어야 한다고 하네요???

    티스토리를 자주 이용하지를 않아서 이런 회원가입 시스템이 신기하기도 하고, 재밌기도 하고...

    혹시 초대장 있으시면 초대장 하나 부탁드려도 될까요?

    제 이메일은 rillamaggy@naver.com 입니다.
