  1. 2017.10.22 QM5 운전석 전동시트 스위치 교체 (8)

이번엔 운전석 전동시트 스위치를 교체했습니다.


해당 증상은 스위치 접촉불량으로 인한 간혈적이 동작不 입니다.

특정 방향만 안되거나, 되다가 안되다가... 전체가 안되다가... 뭐 관련 증상의 대부분이 스위치 불량으로 스위치 교체시 해결됩니다.

스위치 자체를 분해 후 접점 청소나 스프링+볼 순접을 통해 수리하시는 분들고 계시던데.. 전 그냥 교체 했습니다. ㅎㅎ


제가 교체를 생각하게 된 이유는.... 한달(?) 전쯤인가...

출근을 위해 운전석에 앉아서 통풍시트 스위치를 누르려다가 실수로 전동시트 스위치를 살짝 건드렸죠.


다시 조절을 하는데... 시트가 앞으로는 가고 뒤로는 안가더군요... 헉...

혹시나 해서 이것저것 만지다 보니 시트는 앞으로 바짝 당겨지고, 등받이도 앞으로만 숙여지고, 뒤로 젖혀지지가 않더군요...

헐.... 더이상 조작 하다가는 운전이 아예 불가능 할 것 같아서 통조림(?)이 된 상태에서 일단 출발을 했습니다. (출근은 해야 하니까 ㅋㅋ)


조금 가다가 혹시나 살짝 조작해 보니 움직이더군요 -,-,,,, 겨우 시트포지션 맞추고 출근해서 폭풍 검색 후 부품을 주문했었죠...

그 이후로 스위치 조작을 하지 않고 타다가.... 혹시나 대리운전이라도 하게되면 또다시 문제가 될 것 같아서 작업을 했습니다. ㅎㅎㅎ



SM오토몰에서 주문한 스위치 입니다.



요렇게 생긴 녀석이네요 ㅎㅎ



다만 교체전 위 사진과 같은 공구가 꼭 필요합니다.

주먹 드라이버로 작업하시려면 아마.... 본인이 욕을 얼마나 자 하는지 깨닫게 될 겁니다. ㅋㅋㅋ



작업 편의를 위해 시트를 앞으로 당긴 뒤 위로 최대한 올립니다. ^^

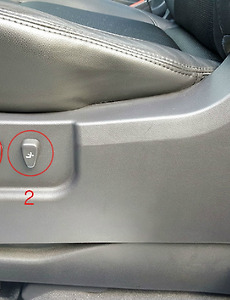

위 사진의 번호순으로 분리를 하면 됩니다.

스위치 1, 2 를 잡아 당겨서 뽑아 줍니다.

옆 커버는 앞쪽(3번)부터 분리 후 뒷쪽(4면)를 분리해 주면 됩니다.

확~ 당기시면 안되요~~ 케이블 때문에 폭이 아~주~ 좁습니다. ㅎㅎ



이 상태에서 작업을 해야 합니다. ㅎㅎ



위에서 내려다보며, 이전사진에서 보셨던 ㄱ자 렌치를 이용해서 위 사진의 붉은 색 원 안에 있는 +자 나사를 2개 풀어줍니다.

나사 2개를 풀고, 열선 커넥터를 빼면 옆커버를 완전히 분리 할 수 있습니다.

(만약 통풍시트 작업시 스위치를 옆커버에 장착하신 분이라면 통풍시트 스위치 케이블도 분리하셔야 합니다.)



분리한 스위치 사진 입니다.

스위치 커넥터를 분리하는것도 쉽지가 않네요 ㅎㅎ 위 사진의 붉은 색 원 부분에 락이 있으므로 강하게 누르면서 빼야 합니다. ㅋ~



작업을 완료 했는데 옆 커버가 완전 고정이 되지 않고 뜨네요 T^T....

좌측 하단의 작은 그림에 보듯이 내부 고정클립이 빠져서 생기는 문제 입니다.

클립을 분리해서 롱노우즈 등으로 커버고정부위를 꽉 잡을 수 있도록 모양을 잡아주면 됩니다.



작업 완료된 사진 입니다. ㅎㅎ

클립을 새로 구입하려고 SM오토몰에 문의를 했는데 구입 불가더군요 ㅎㅎ

다음 엔진오일 교체하러 갈때 르노삼성 서비스에서 작업을 해도 되지만.... 금요일에 엔진오일을 교체했다는 사실이.. ㅋㅋㅋ

결국 재작업 후 처리가 되었네요~~ ㅎㅎ


작업 완료 후 스위치 조작을 해 보니 시원~하게 움직이네요 ㅎㅎㅎ 혹시 비슷한 증상 있으신 분들은 작업하시길~~~


YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. 세라핌 2018.07.19 13:27 신고  댓글주소  수정/삭제  댓글쓰기

    저도 같은 증상인데요
    3번4번 뜯는거는 힘으로 열면되나요?
    아니면 드러이버로 여나요?
    힘으로 열려는데 안되더라고요
    부탁드립니다

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.19 13:31 신고  댓글주소  수정/삭제

      안녕하세요 ^^
      3번 4번 은 옆 커버 말씀하시는 거죠?
      힘으로 당기시면 되는데...
      한번에 강하게 당기는게 아니라 살살 달래가면서 당겨 빼시면 됩니다.
      먼저 3번쪽을 두손으로 잡고 강하게 당기시는데.. 짧게 당기셔야 합니다.
      즉... 쭈~욱~ 당기는게 아니라 순간적으로 힘을 줘서 짧게 당기시면 빠집니다. ^^

  2. 큐엠20년타기 2018.08.05 10:46 신고  댓글주소  수정/삭제  댓글쓰기

    좋은정보 감사합니다. 한1년불편했는데 덕분에 편해졌어요. 임시로 해결했고. 부품만 바꿔서 갈아 끼면 완전 해결되네요..ㅣ

  3. 큐엠20년타기 2018.08.05 11:11 신고  댓글주소  수정/삭제  댓글쓰기

    어제 내용확인하고, 부품구매해서 공업사에 맡겨볼까하다가 ‘일단 분해조립이라도 해보자해서’오늘 아침에 분해, 청소, 조립을 우선해봤더니 작동이 되서 시트위치를 얼른 변경해놓았습니다.

    처음이라 스위치 커넥터를 분리하는데 어떻게 하는지 몰라 애먹었는데 시트 아래쪽으로 손을 집어넣어서 누룬후 분리하니 손쉽게 되더라구요.

    공업사에서 시트레일을 갈아야한다고 했었는데... 이렇게 저렴하고 손쉽게 끝날일이였다니....

    덕분에 기분좋은 하루가 시작되었어요.
    더운날씨지만 건강하고 즐겁게 보내세요~

  4. 처리곰 2018.11.03 05:35 신고  댓글주소  수정/삭제  댓글쓰기

    좋은 정보 정망 감사합니다. 저도 이글 보고 한번 해보려고 하는데 기역자 드라이버는 어디서 구매 하셨어요??

    • Favicon of http://junghwan.net 뿅이아빠 2018.11.03 09:09 신고  댓글주소  수정/삭제

      안녕하세요~
      어디서 구매했는지는 기억이 잘 나지않네요 ㅎㅎ
      오픈마켓에서 "미니렌치" 등으로 검색하시면 나올겁니다 ㅎ~
      http://mobile.auction.co.kr/ego.aspx?t=vp&p=b488822670
      위 링크는 옥션에서 검색해봤습니다~
      몇번 검색해 보시고 가성비 좋은 녀석으로 고르세요~ ^^
