미우스 더블클릭 현상 수리 (버튼 교체)

마우스 더블클릭 현상을 수리해 봤습니다.
사용하던 트랙볼이랑 마우스가 왼쪽버튼 클릭 시 더블클릭 되는 현상이 나타나서 창고에 넣어두고,
제일 저렴한 로지텍 마우스를 하나 사서 사용 중이었죠.

그런데 좀 작고, 가볍고, USB케이블이 직물이 아니다 보니 휘어져서 상당히 거슬리더군요 ㅋ~

검색을 좀 해 보다 보니 로지텍에 주로 사용되는 옴론(차이나) 스위치가 오래 사용하면 대부분 나타나는 증상이네요.
그래서 스위치를 교체해 봤습니다.

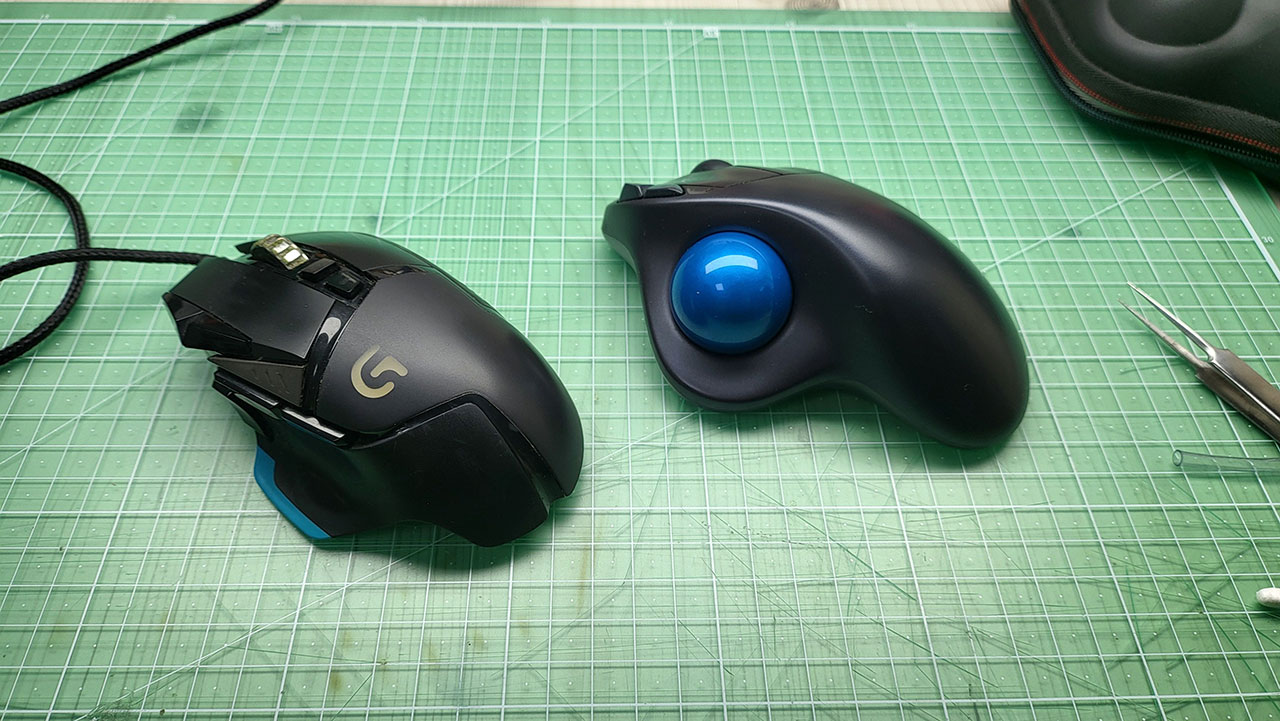

수리할 마우스는 G502 마우스와 M570 트랙볼 입니다.

로지텍 무선마우스도 동일증상으로 창고에 넣어뒀는데 찾지를 못하겠네요 ㅋ~

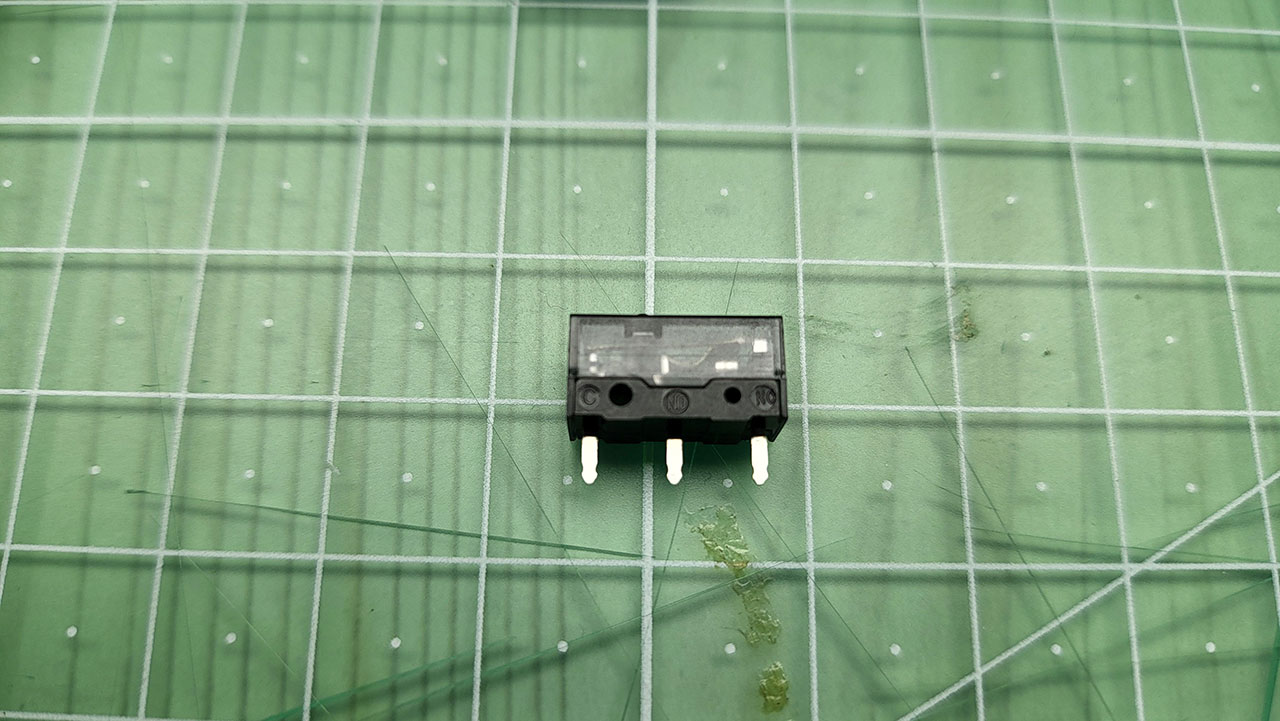

교체할 카일 GM8.0 스위치 입니다.

스펙상으로는 수명이 8천만 번 클릭이라는데.. 뭐 실제 그 정도 사용할 수 있는지는 모르겠지만,
일단 순정 옴론 스위치보다는 오래가겠죠~



외형은 옴론 차이나 스위치보다는 예뻐 보이네요 ㅋㅋ

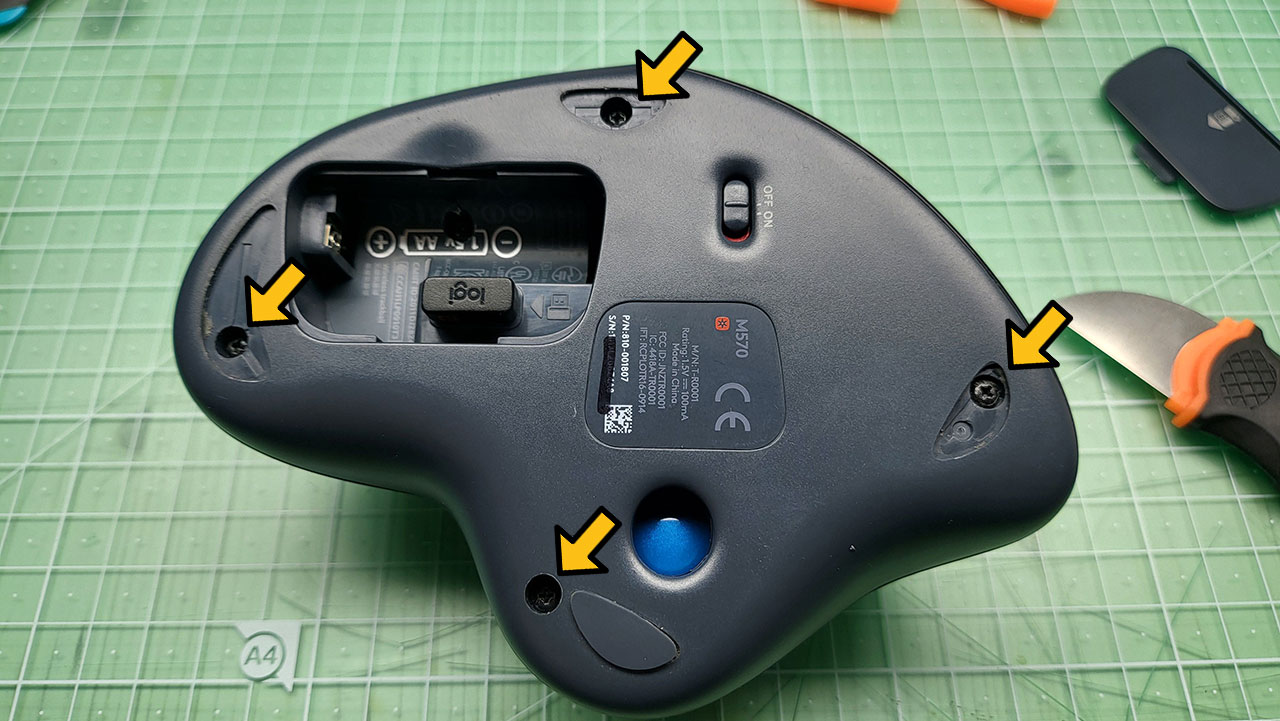

M570부터 작업해 줍니다. 바닥의 피스 4개를 풀편 됩니다.

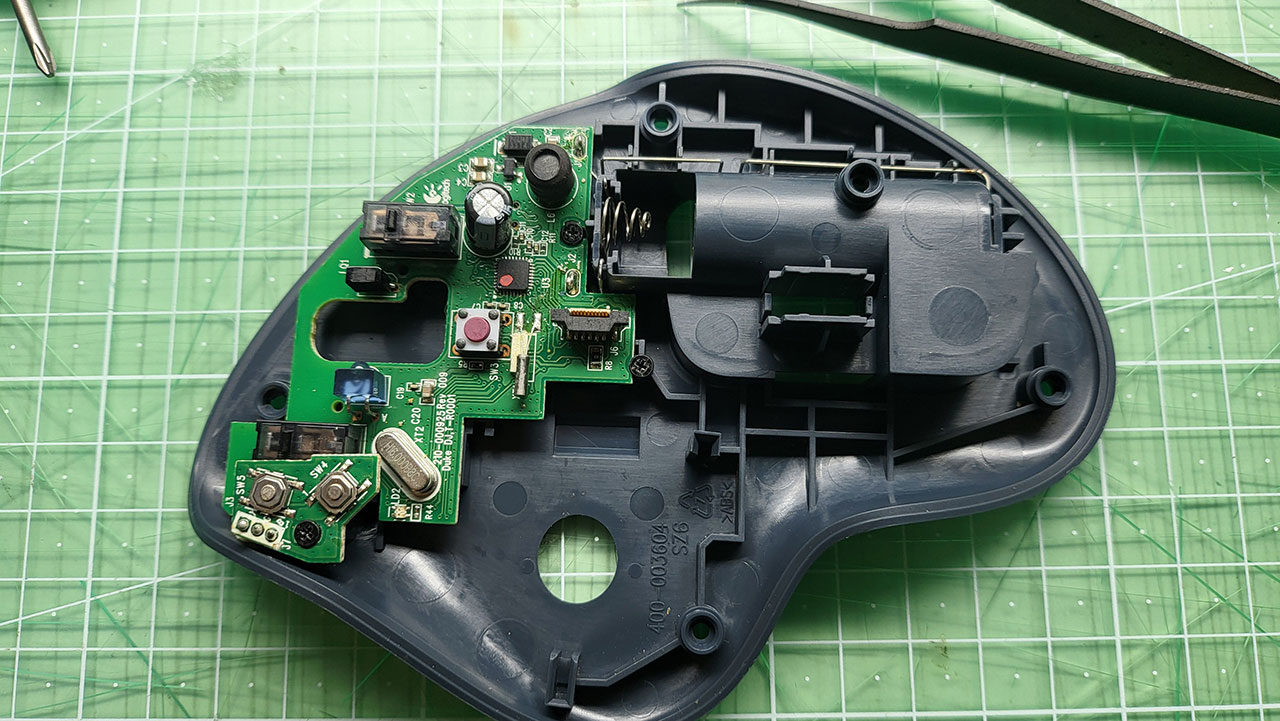

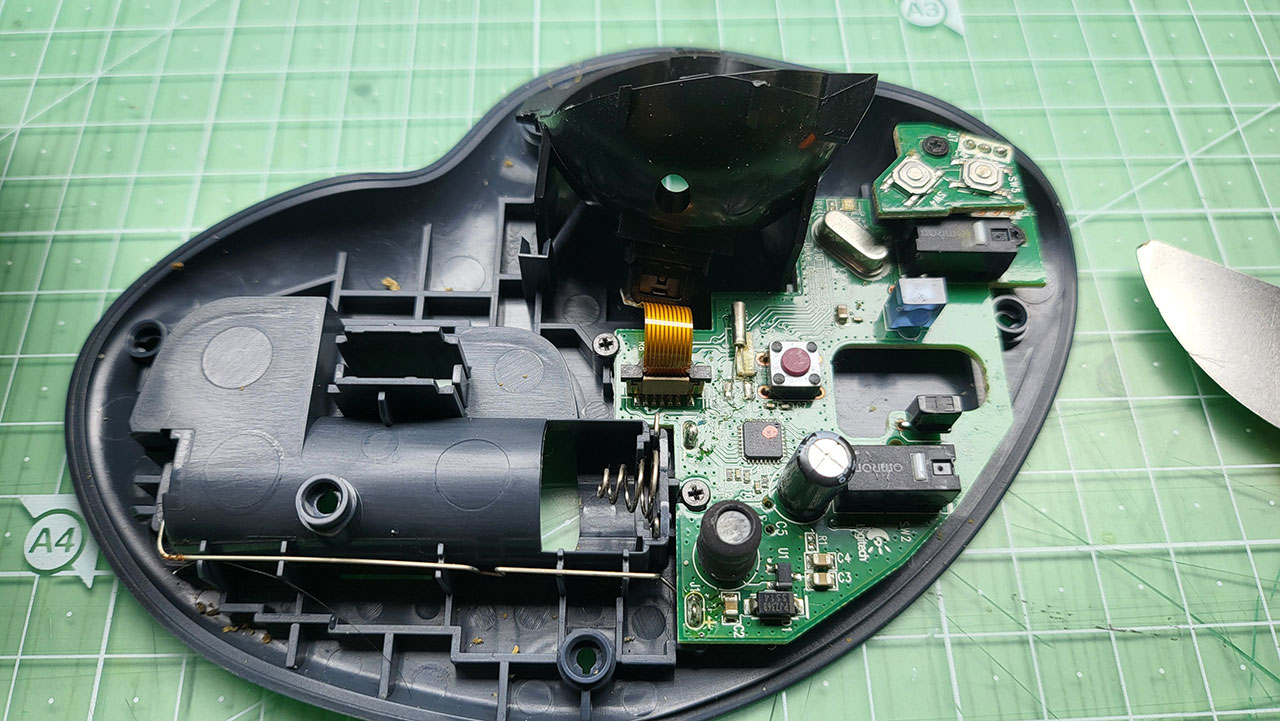

볼 쪽 플렉스 케이블 제거 후 PCB를 분리 합니다.

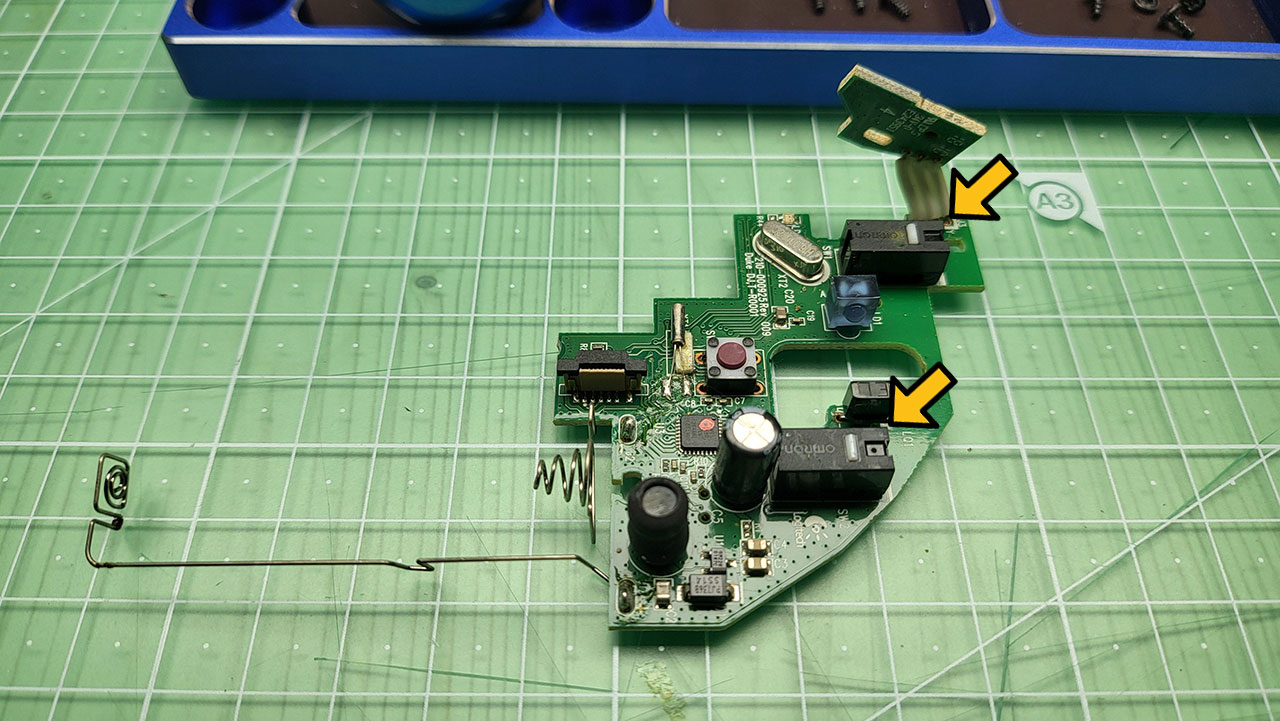

휠 버튼은 Tact 스위치라 좌우 버튼만 교체하겠습니다.

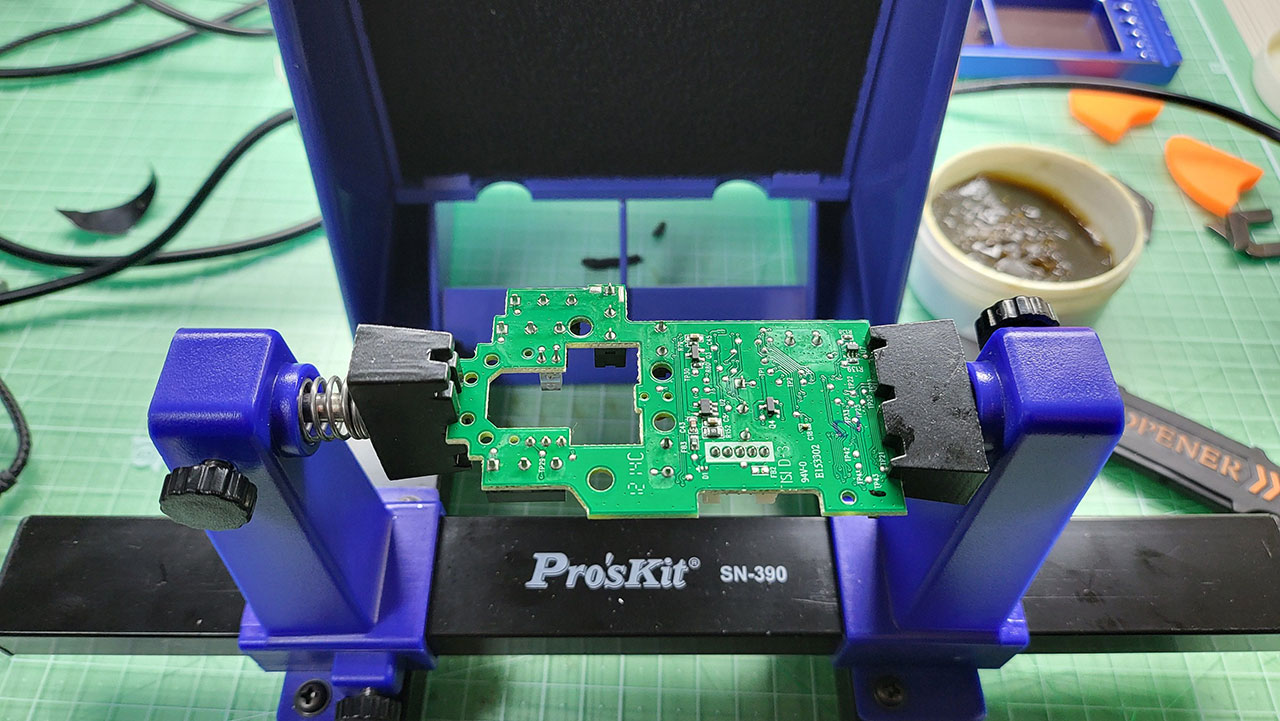

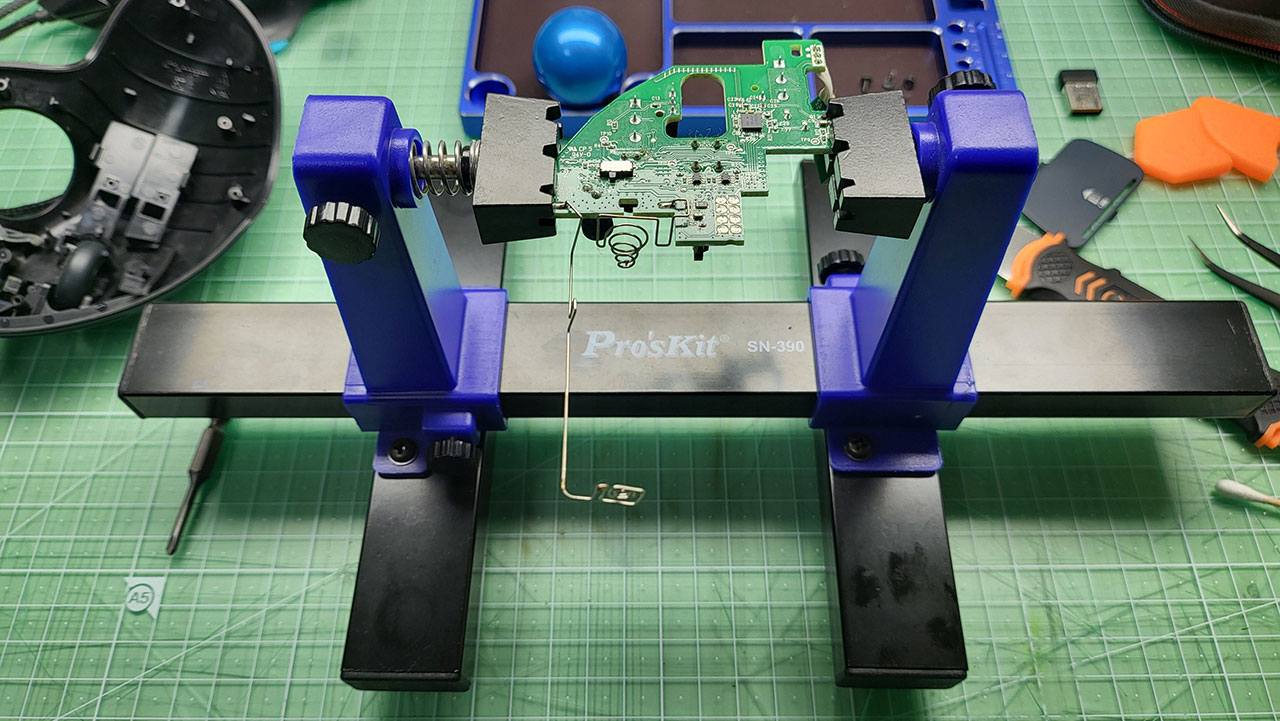

오랜만에 사용하는 거치대 군요.

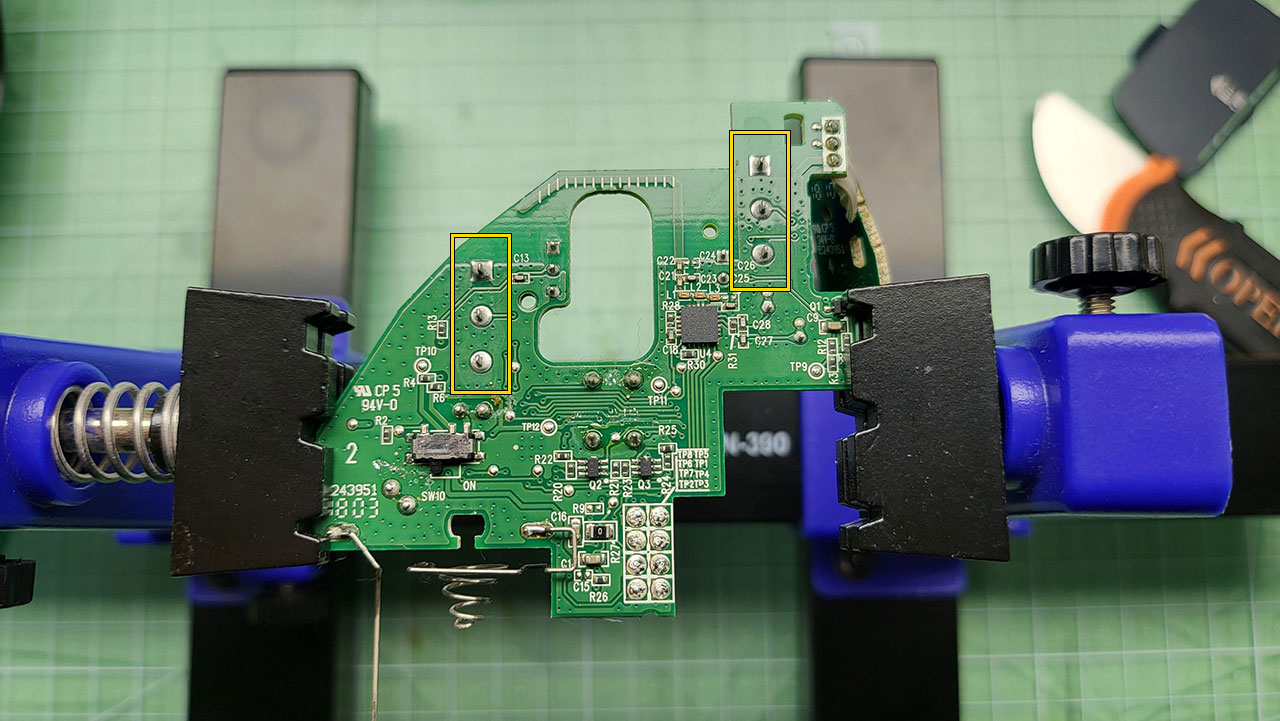

스위치 방향이랑 위치 확인

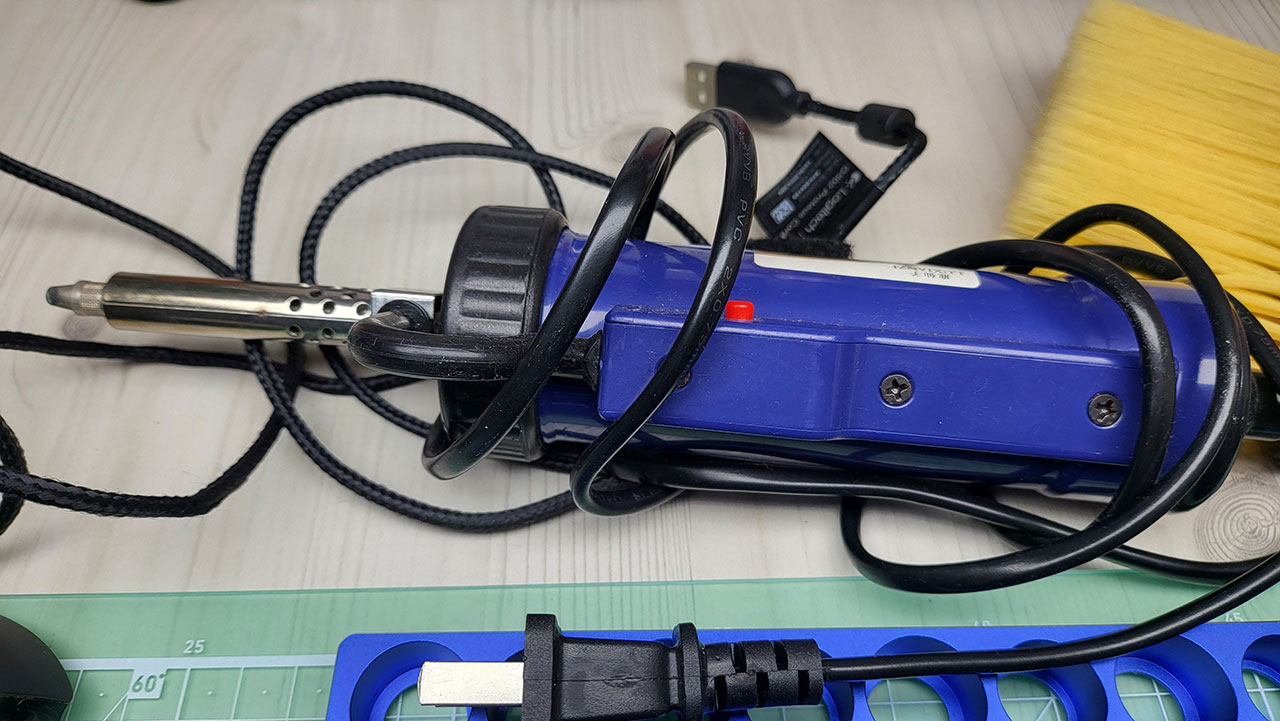

자주 사용하지는 않지만 납 제거기가 생각보다 편리합니다.

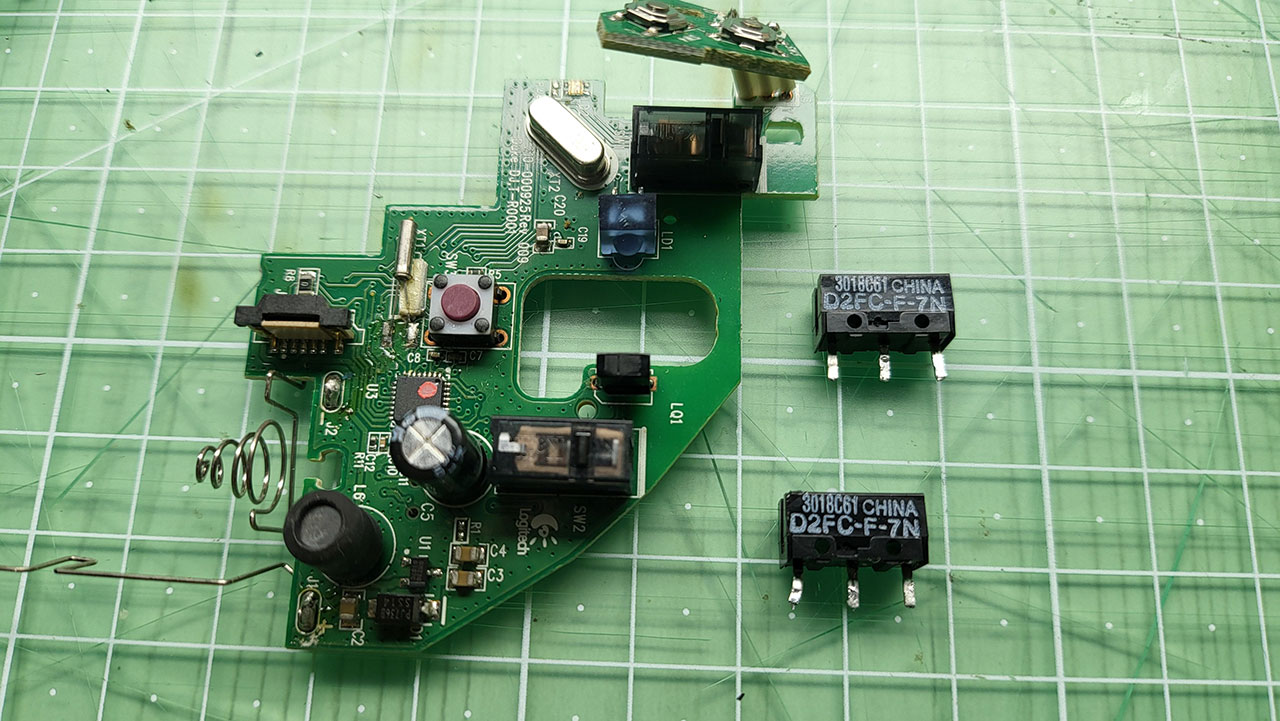

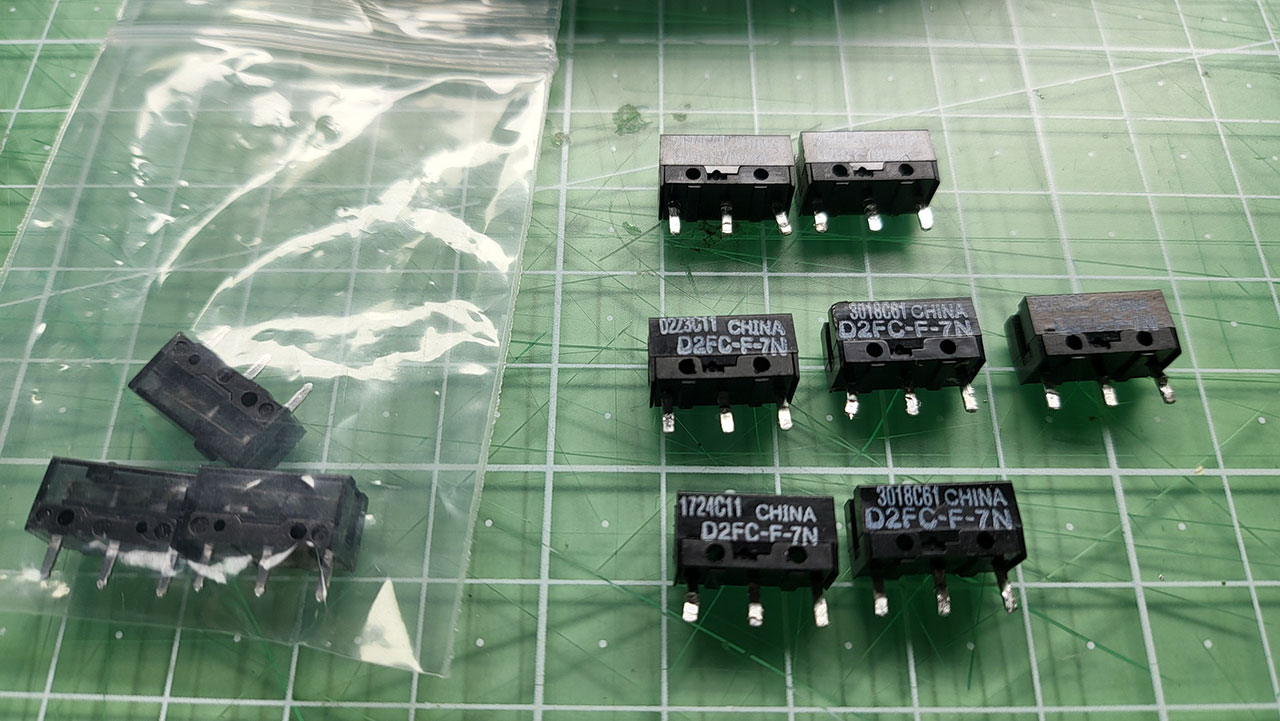

교체 완료~ 오른쪽이 순정 옴론차이나 스위치 입니다.



다시 조립해 줍니다.

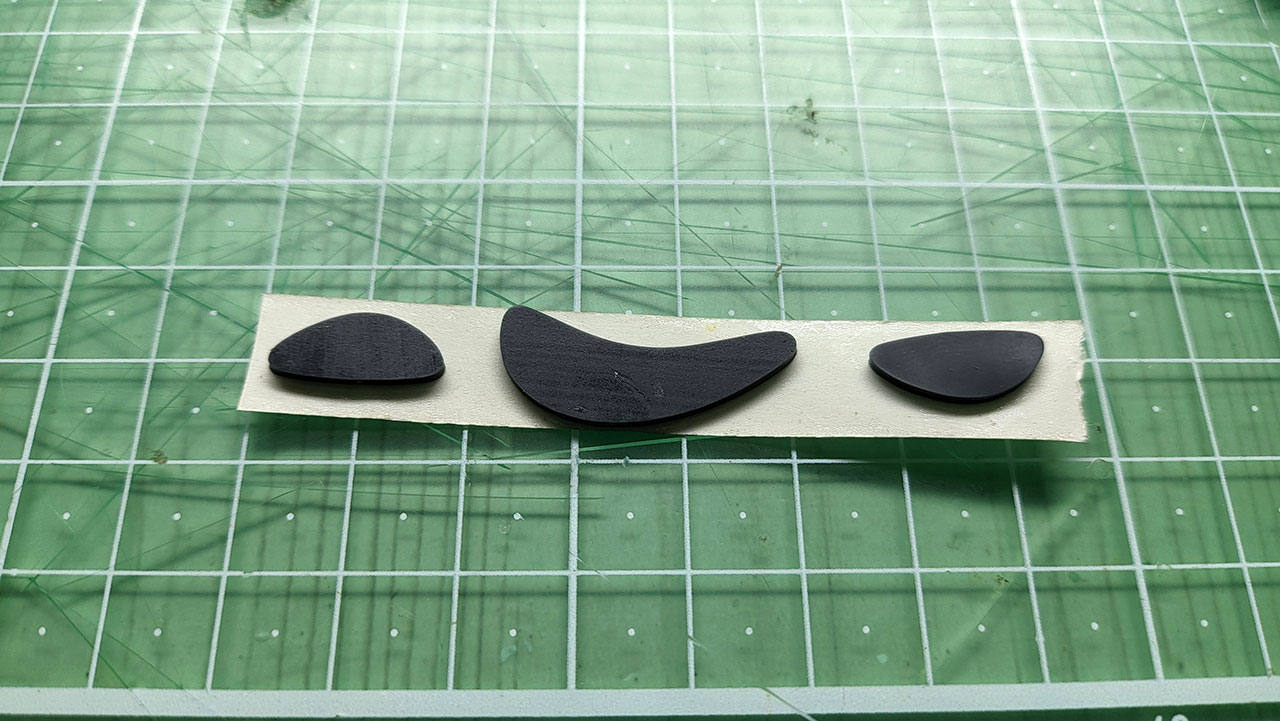

바닥 패드는 양면테이프를 새로 붙여줬습니다.

M570 트랙볼은 분해도 비교적 쉬고 바닥 패드도 고무라 양면테이프 작업도 깔끔하게 되더군요.
테스트해 보니 클릭감도 괜찮고 잘 동작하는군요 ㅎㅎ



다음은 G502 마우스입니다.
이건 M570보다 좀 더 오래돼서 그런지 바닥 패드 작업이 깔끔하게는 안되네요 ㅎㅎ

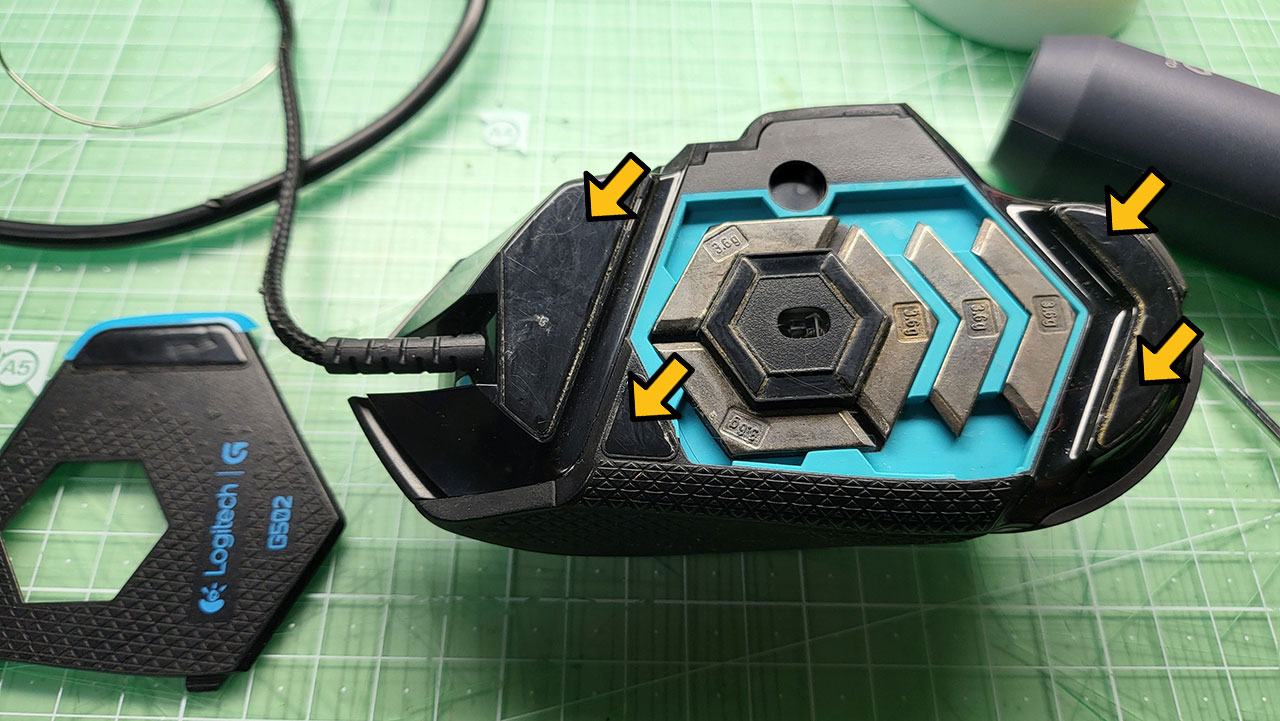

위 화살표 4곳의 피스를 풀면 분해가 가능합니다.

분해서 M570처럼 쉽게 되지는 않고, 얇은 해라나 스퍼져로 찔러서 조심해서 분해를 해야 하더군요.

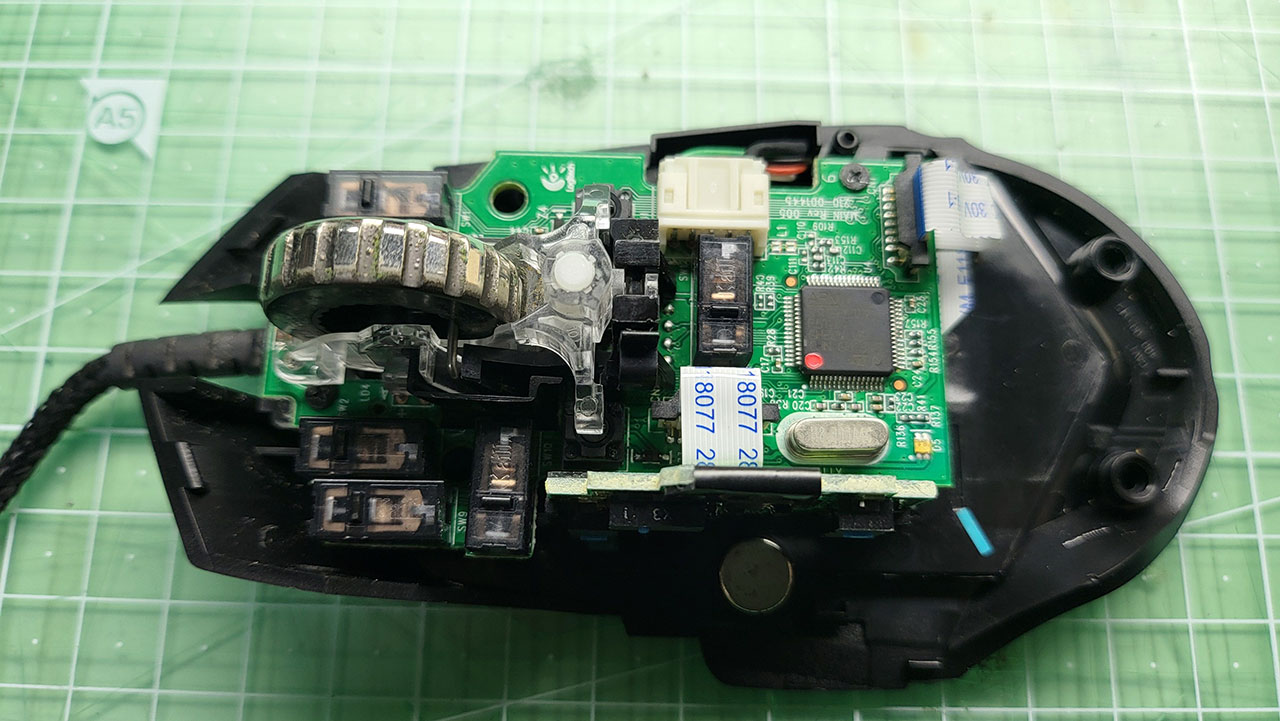

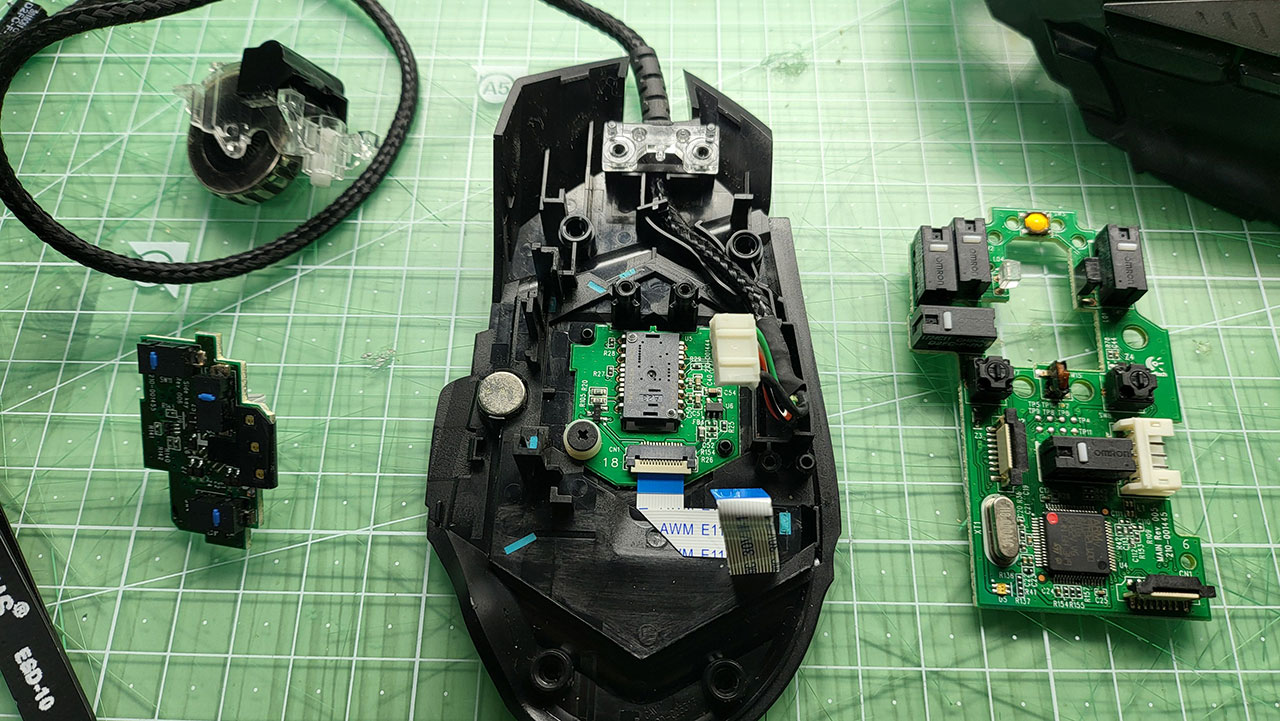

휠과 좌측 미니PCB 제거 후 메인PCB를 분리합니다.

휠 어셈블리 제거는 플라스틱 핀을 빼주면 됩니다.



스위치 방향과 위치 확인 후 스위치 교체~



5개 모두 교체했습니다.

좌/우 클릭 2개만 교체해도 되지만 스위치로 여유 있게 구입했고, 무선마우스도 못 찾아서 5개 다 교체했습니다. ㅎ

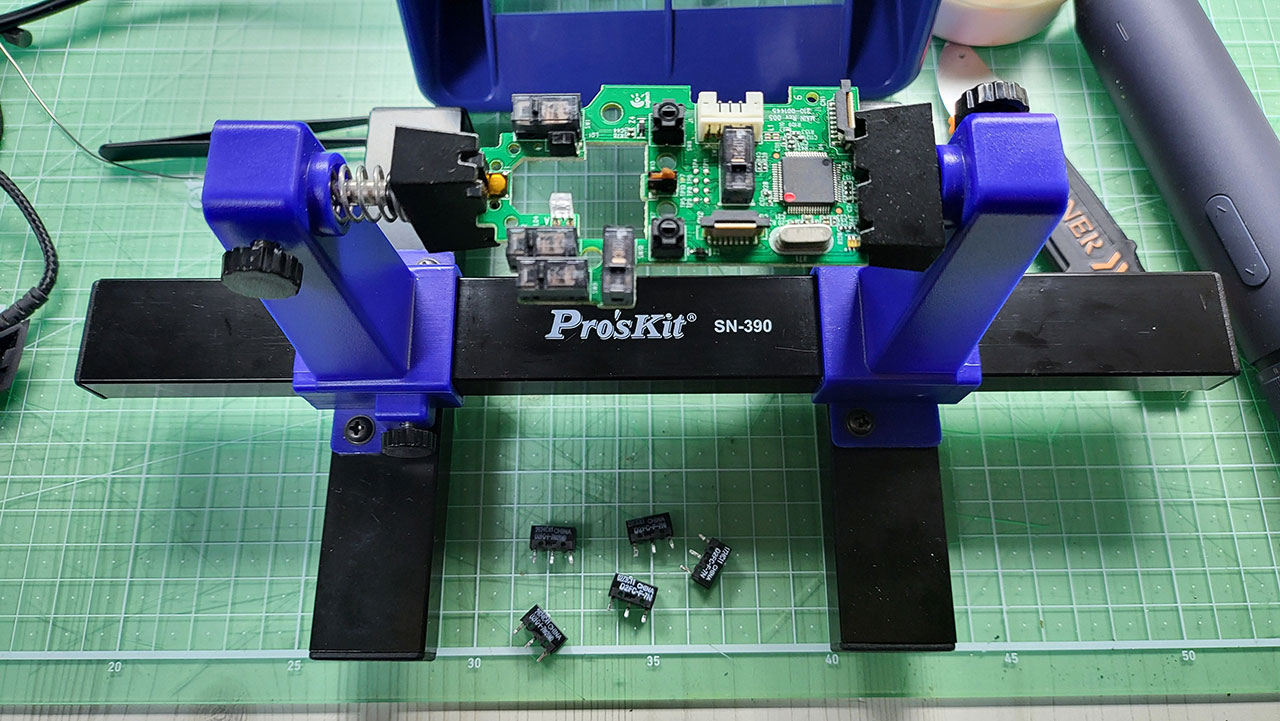

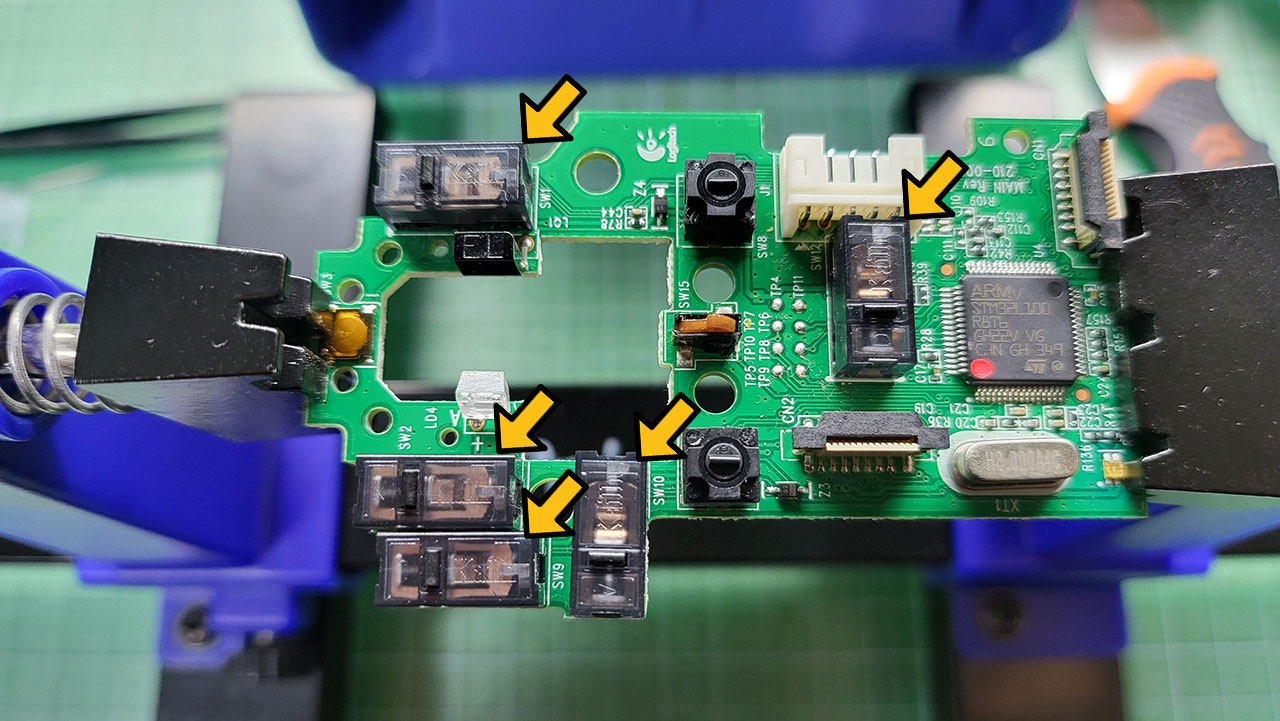

교체된 스위치 위치 및 방향

.

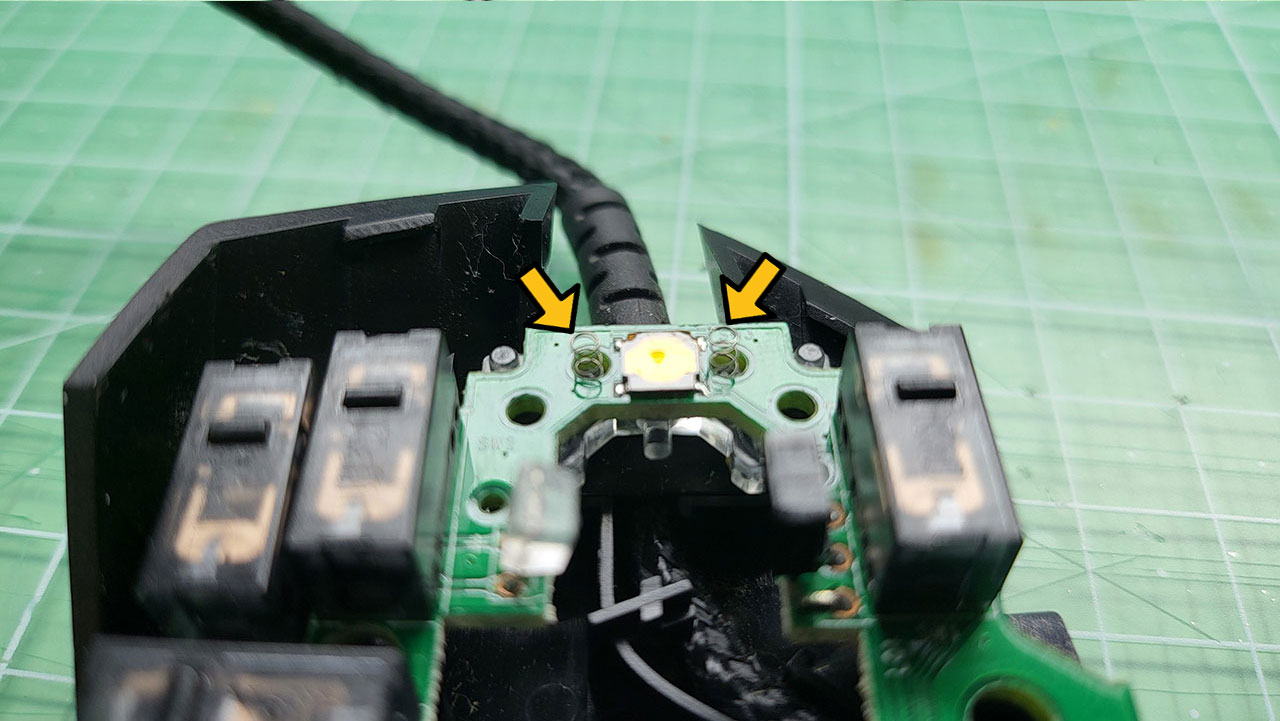

분해 조립시 위 스프링 2개 주의하세요~ ㅋㅋㅋ



교체 완료 되었습니다.

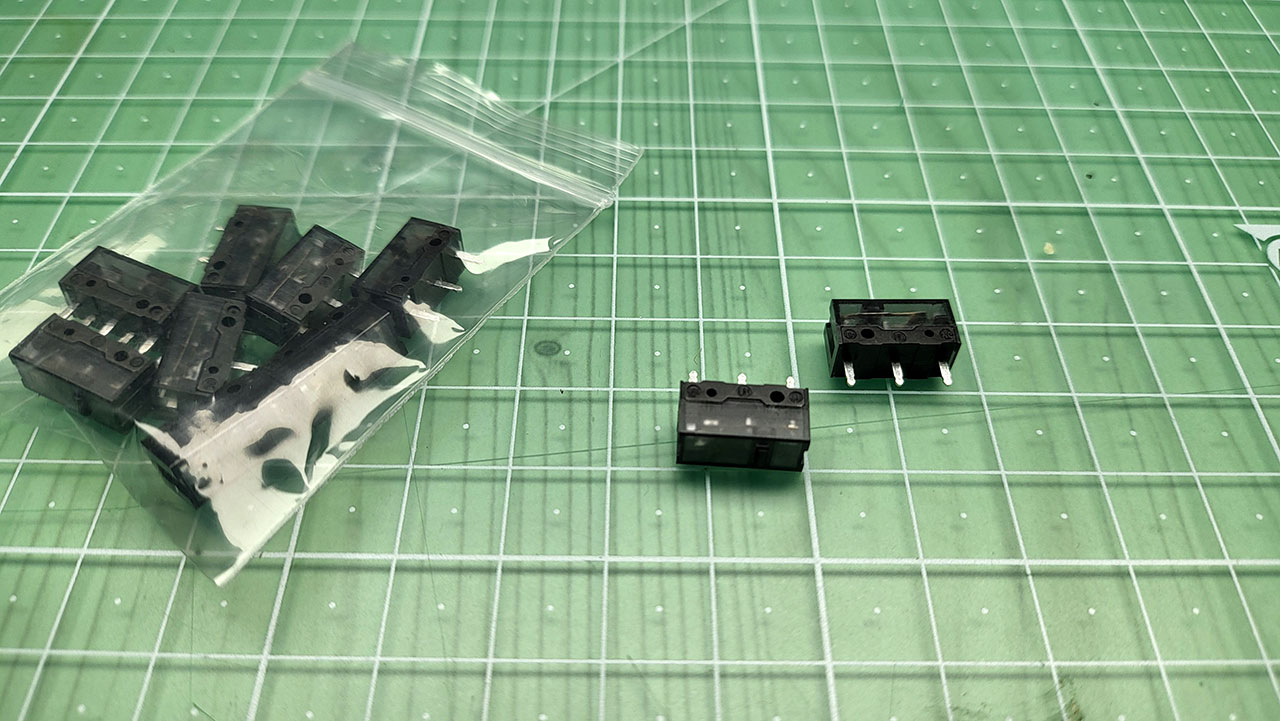

카일 GM8.0 스위치 10개 구입해서 7개 사용했군요~

교체 후 잘 동작합니다.
작업이 좀 귀찮기는 하지만 1~2만원 짜리 저렴한 마우스가 아니라면 충분히 해 볼만한 작업입니다.
