TREEDIX USB케이블 테스터 2.4" LCD버전
이번 포스팅은 USB 케이블 테스터입니다.
TREEDIX사의 디스플레이가 있는 USB 케이블 테스터로 데이터 전송 및 충전 사양등을 확인할 수 있습니다.
이 제품을 테스트하면서 기존에 대충(?) 알고 있던 내용들도 정리할 수 있어서 좋았습니다.
아래쪽에 각 항목별 세부정보는 ChatGPT와 제미나이를 이용했습니다.
기본 구성품은 다국어 매뉴얼과 본품인 테스터입니다.
테스터는 70mm x 60mm 크기의 비교적 가벼운 제품입니다.
왼쪽부터 기능버튼, 전원스위치, 외부전원단자입니다.
1. 기능버튼 : 1) 기본 기능 테스트, 2) 내부 케이블 테스트, 3) 내부저항 테스트, 4) C타입 eMarker 판독기능을 선택할 수 있습니다.
2. 전원스위치 : 외부전원과 배터리 전원을 선택하는 스위치입니다.
3. 외부전원 : 외부전원 입력단자로 DC 5V 입력입니다.
테스트할 케이블 연결하는 포트 A입니다.
여기는 절대 전원을 입력하지 말라고 하네요~ (다른 전자제품 포함) 제품에 손상을 줄 수 있어서겠죠.

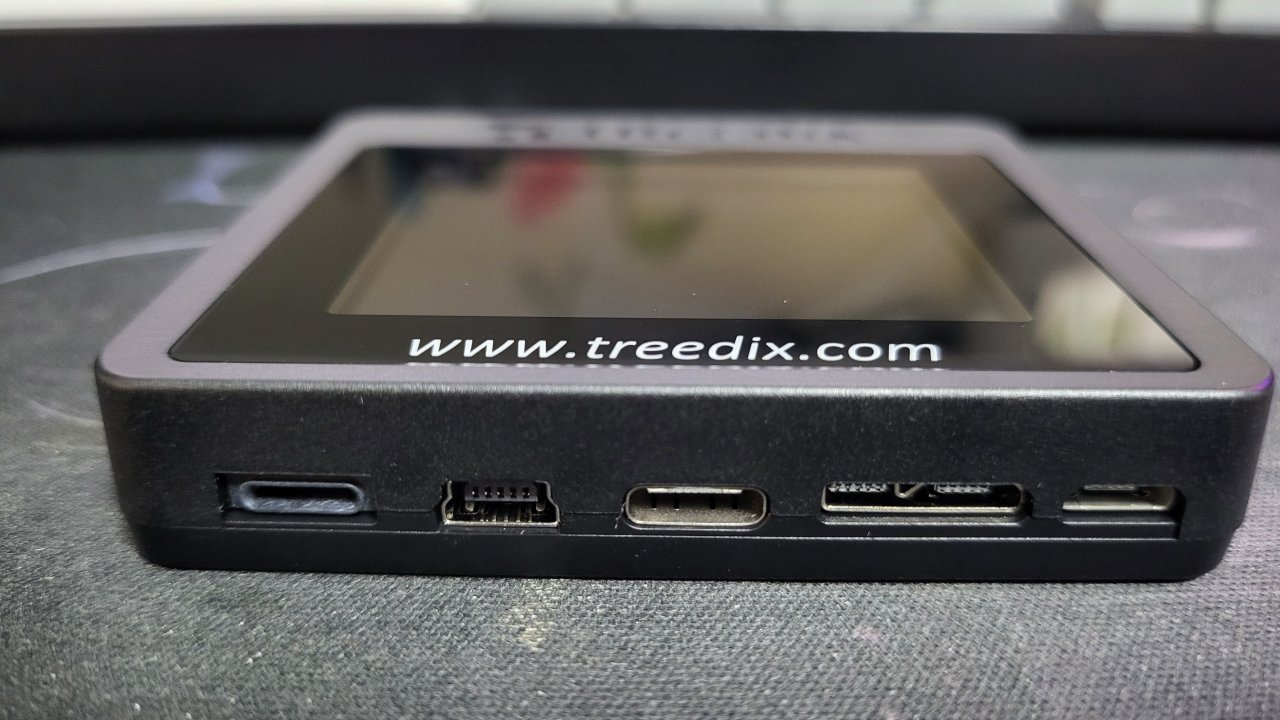

좌측부터
1. 라이트닝 : 애플의 아이폰 케이블입니다.
2. 미니 B : 예전에 사용하던 미니 USB 포트입니다.
3. 타입 C : 요즘 가장 많이 사용하는 USB-C
4. 마이크로 B 3.0 : 마이크로 USB의 USB 3.0 버전입니다. (USB-C 사용 전 잠깐 사용했었죠.)
5. 마이크로 B 2.0 : 마이크로 USB (Micro 5 pin) 포트입니다.
좌측부터
1. 타입 A : 일반적인 USB 포트입니다.
2. 타입 C : 요즘 가장 일반적으로 많이 사용하는 USB-C 포트입니다.
* 포트 A와 마찬가지로 전원이나 다른 기기를 연결하면 안 된다고 하네요.
테스트하려고 하는 케이블을 포트 A와 포트 B에 연결하면 됩니다.
테스터 뒷면에선 각 포트에 대한 설명과 배터리 수납부가 있습니다.
배터리는 AAA형 배터리 1개가 들어갑니다.
특히 내부저항을 측정할 때는 배터리가 부족하면 잘못된 값이 측정될 수 있으므로 배터리를 교체하거나 외부전원을 사용하는 게 좋다고 하네요.
배터리로 동작 시 배터리 모드로 전환하면 전원이 켜지고, 외부전원모드로 변경하면 전원이 꺼집니다.
흔히 볼 수 있는 번들로 받은 USB-C 케이블을 연결했습니다. (USB-A to USB-C)
케이블을 연결하면 기본 기능 테스트가 진행됩니다.
번들 케이블은 USB 3.2로 데이터 통신이 가능하고, 충전은 PD가 지원되지 않네요.
각 항목에 대해서는 아래쪽에 별도 구매한 케이블 테스트 시 자세히 작성하도록 하겠습니다.
연결된 케이블의 커넥터 내부 연결상태를 보여줍니다.
케이블의 내부저항을 측정해 줍니다.
이 부분도 아래쪽에서 자세히 다루어 보겠습니다.

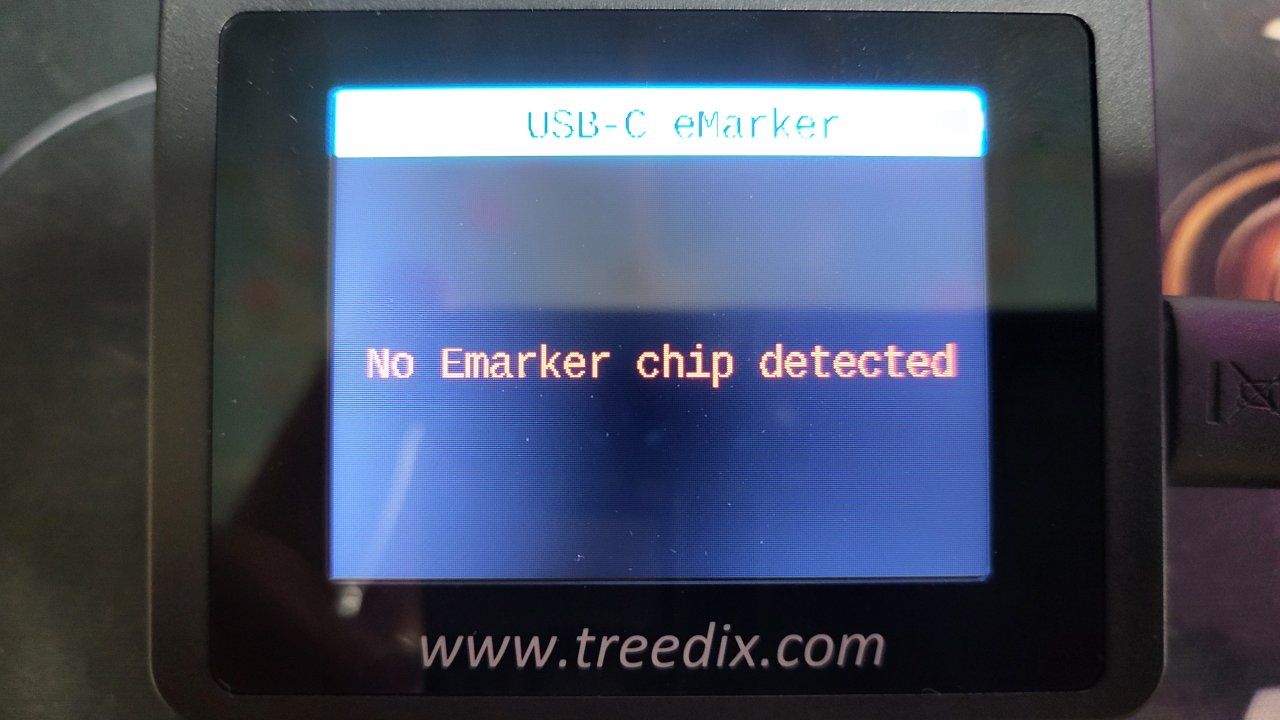

해당 케이블은 번들이라 그런지 eMarker 칩이 내장되지 않았군요.
이 부분도 아래에서 자세히 알아보겠습니다.
다음은 알리익스프레스에서 별도 구입한 고속충전 케이블을 테스트하면서 각 항목에 대해 자세히 알아보겠습니다.
해당 케이블은 최대 100W 충전이 된다고 구입했던 케이블입니다. (우측에 100W라고 적혀있네요 ㅋ~)

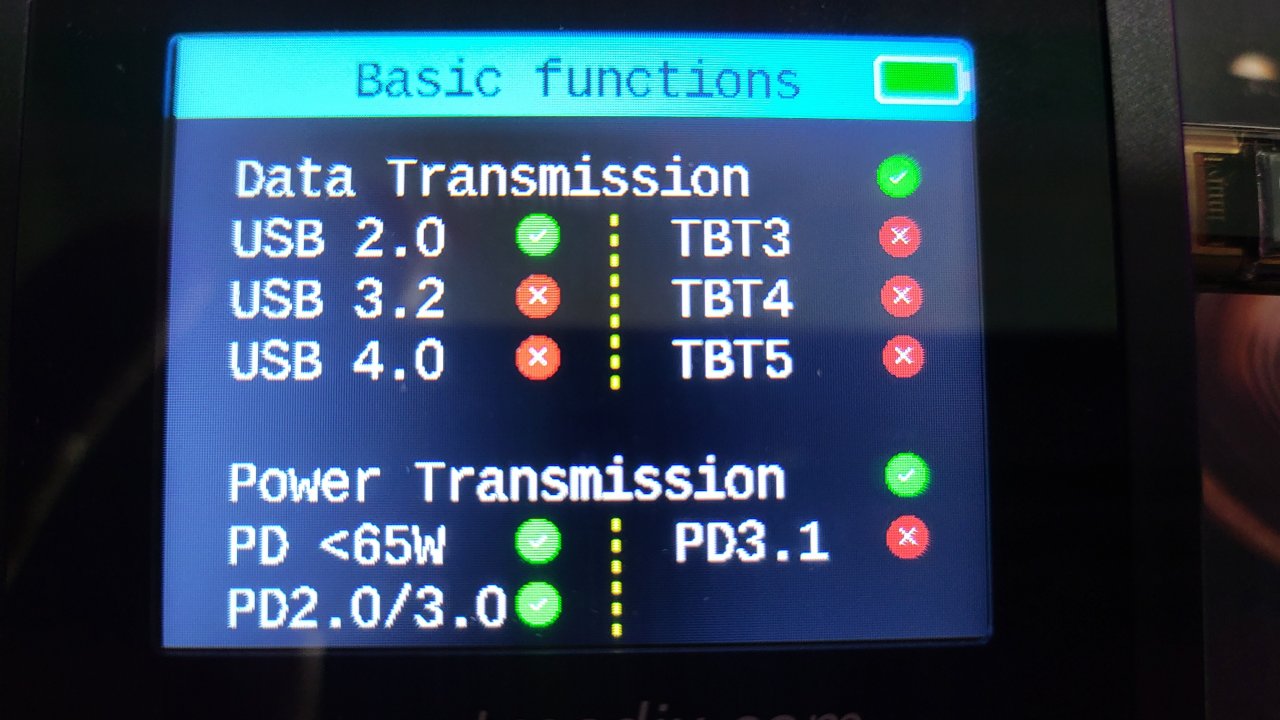

1. 데이터는 USB 2.0을 지원하네요.
아래는 USB 데이터 규격별 속도와 특징입니다.
| 규격 | 최대 속도 | 실제 체감 | 특징 |
| USB 2.0 | 480 Mbps | 약 30~40MB/s | 충전 전용 케이블에도 자주 사용 |
| USB 3.0 (USB 3.2 Gen1) | 5 Gbps | 약 400MB/s | 파란색 포트로 유명 |
| USB 3.1 Gen2 (USB 3.2 Gen2) | 10 Gbps | 약 1GB/s | NVMe 외장SSD 사용 가능 |
| USB 3.2 Gen2x2 | 20 Gbps | 약 2GB/s | USB-C 전용, 지원 장비 적음 |
| USB4 Gen2 | 20 Gbps | 장비 따라 다름 | TB3 기반 기술 일부 포함 |
| USB4 Gen3 | 40 Gbps | 매우 빠름 | PCIe/DP 터널링 지원 |
| USB4 v2 | 80 Gbps | 최신 고급형 | 아직 보급 적음 |
| Thunderbolt 3 (TBT3) | 40 Gbps | eGPU 가능 | Intel 기반 |
| Thunderbolt 4 (TBT4) | 40 Gbps | 안정성 강화 | USB4 상위호환 |
| Thunderbolt 5 | 80~120 Gbps | 초고속 | 최신 규격 |
2. 충전은 PD <65W와 PD2.0/3.0을 지원하네요. 100W라는 판매자 스펙과 동일하네요 ㅎㅎ
아래는 충전 규격 정리입니다.
| 규격 | 전압/전류 | 최대 출력 | 특징 |
| USB 2.0 기본 | 5V 0.5A | 2.5W | 매우 느림 |
| USB 3.x 기본 | 5V 0.9A | 4.5W | 약간 향상 |
| BC 1.2 | 5V 1.5A | 7.5W | 고속충전 초기 |
| 규격 | 최대 출력 | 특징 |
| PD 1.0 | 100W | 초기 규격 |
| PD 2.0 | 100W | 전압 프로파일 개선 |
| PD 3.0 | 100W | PPS 지원 시작 |
| PD 3.1 | 240W | EPR(Extended Power Range) 지원 |
아래는 PD 전압 프로파일입니다. (충전 대상의 요청에 따라 공급 전압이 변경됩니다. PD3.0 : 5V,9V,15V,20V)
| 모드 | 전압 | 최대 전류 | 최대 출력 |
| SPR | 5V | 5A | 25W |
| SPR | 9V | 5A | 45W |
| SPR | 15V | 5A | 75W |
| SPR | 20V | 5A | 100W |
| EPR(PD3.1) | 28V | 5A | 140W |
| EPR(PD3.1) | 36V | 5A | 180W |
| EPR(PD3.1) | 48V | 5A | 240W |

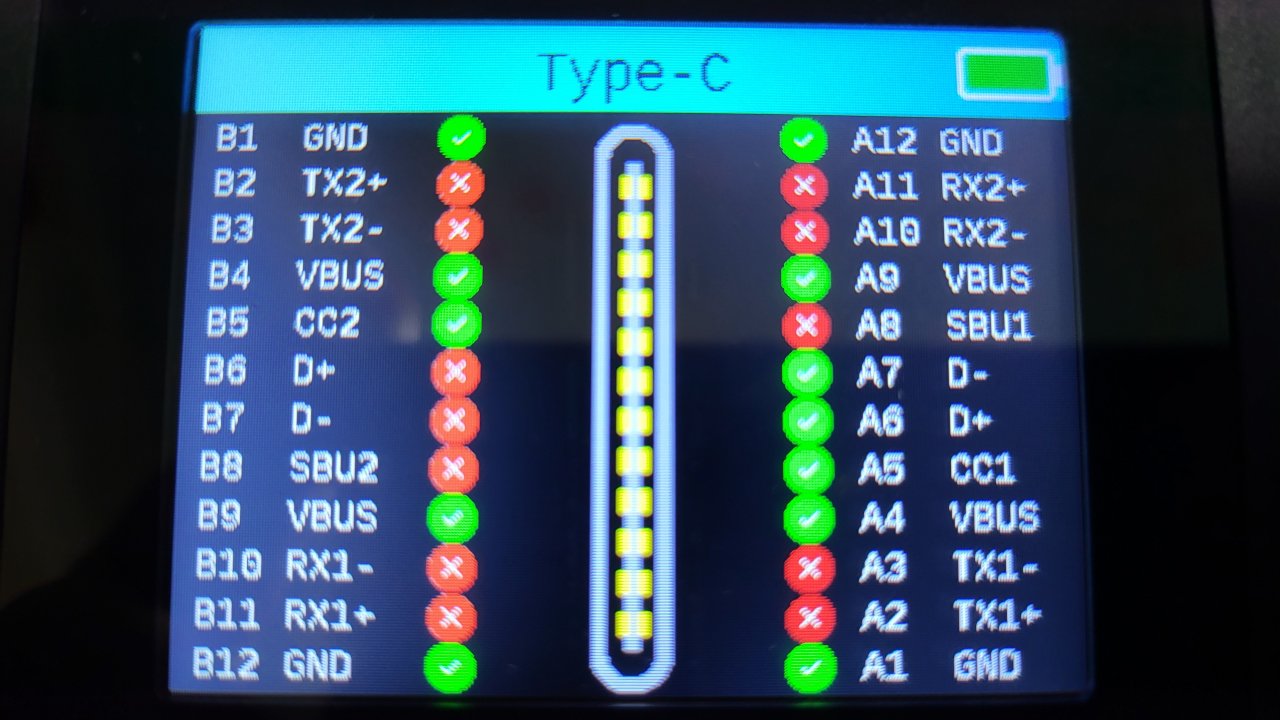

케이블은 USB-C이며, 내부 결선 상태를 보여 줍니다. (해당케이블은 고속 데이터 통신은 지원하지 않는 게 맞네요 ㅎ)
아래는 각 핀의 기능설명입니다.
| A1/B12 | GND | 접지 |
| A4/A9/B4/B9 | VBUS | 전원 공급 |
| A5 | CC1 | 방향 인식/PD 통신 (USB C 포트에 반대로 연결해도 정상동작이 되는 이유) |
| B5 | CC2 | 방향 인식/PD 통신 (USB C 포트에 반대로 연결해도 정상동작이 되는 이유) |
| A6/B6 | D+ | USB2 데이터 |
| A7/B7 | D- | USB2 데이터 |
| A2/A3 | TX1 | 고속 송신 |
| A10/A11 | RX2 | 고속 수신 |
| B2/B3 | TX2 | 고속 송신 |
| B10/B11 | RX1 | 고속 수신 |
| A8 | SBU1 | Alt Mode용 |
| B8 | SBU2 | Alt Mode용 |
CC1 RES와 CC2 RES는 케이블 방향(반대로)을 인식하는 부분이라 둘 중 하나만 연결되는 게 정상입니다.
CC1 RES가 1K 옴이 나오는 건 검색해 보니 eMarker 여부에 따라 영향을 받는다고 나오네요.
중요한 것은 VBUS-GND(전원선 저항)로 115m 옴 정도면 꽤 괜찮은 상태입니다.
또한 SHELL-GND가 SHORT 인 것은 노이즈 차폐를 위한 실드가 GND와 0옴에 가깝게 직결되어 있다는 뜻입니다.
수십 옴 정도는 괜찮으나 OPEN으로 되어 있으면 차폐가 약할 수 있다는 의미입니다.
| 항목 | 의미 | 정상 틍징 |
| VBUS RES | 전원선 저항 | 낮을수록 좋음 |
| GND RES | 접지선 저항 | 낮을수록 좋음 |
| CC1 RES | CC1 라인 저항 | eMarker 여부 영향 |
| CC2 RES | CC2 라인 저항 | 방향 감지 관련 |
| D+ RES | USB2 데이터 저항 | 너무 높으면 불량 가능 |
| D- RES | USB2 데이터 저항 | 동일 |
| TX/RX RES | 고속라인 저항 | 고속 케이블 중요 |
| SHELL | 금속 외피 접지 | 노이즈 차폐 역할 |
| 저항 | 평가 |
| 50mΩ 이하 | 최고급 |
| 50~120mΩ | 매우 양호 |
| 120~200mΩ | 보통 |
| 200~300mΩ | 아쉬움 |
| 300mΩ 이상 | 품질 낮음 가능 |
| 500mΩ 이상 | 고속충전 시 문제 가능 |
eMarker는 USB-C 케이블 안에 들어있는 작은 IC칩으로 고속데이터 전송 및 고속충전을 위해서는 거의 필수입니다.
해당 칩을 통해 전송속도나 충전전력을 결정하게 된다고 하네요.
1. 유형 : 패시브(일반케이블) : 액티브 케이블은 내부 리피터/신호보정 기능등이 포함되어 있다고 합니다.
2. 레이턴시 : 10-20ns(<2M) : 10~20 나노초 지연으로 보통 2미터 미만 케이블 수준
3. 파워 : 20V, 5A(100W) : 스펙과 동일하네요.
4. 전송속도 : USB 2.0 480 Mbps : 이것도 스펙과 동일합니다.
5. 벤더 : eMarker 침 제조사 ID
6. 버전 : eMarker 펌웨어/USB PD 규격 버전
위 테스트 케이블이 그렇게 비싼 케이블은 아니었던 걸로 기억하며, 단지 충전 중 전력을 표시하는 FND가 달려있어서 구입했었는데 나름 쓸만한 케이블이었군요 ㅎㅎ
| 항목 | 좋은 기준 |
| VBUS 저항 | 150mΩ 이하 |
| eMarker | 있음(100W 이상) |
| SHELL-GND | SHORT |
| USB 속도 | 10Gbps 이상 권장 |
| 5A 지원 | 100W 이상 필수 |
