자동차 배터리 상태 체커(모니터링)
자동차 배터리 상태 체커(모니터링) 제품을 설치했습니다.
기존 차량에는 배터리에 블루투스 지원되는 측정모듈만 설치하고, 스마트폰 앱으로 상태를 보는 제품이었는데,
사용하다 보니 좀 불편하더군요.
그래서 전용 수신기(모니터링 디스플레이)가 있는 제품으로 설치했습니다.

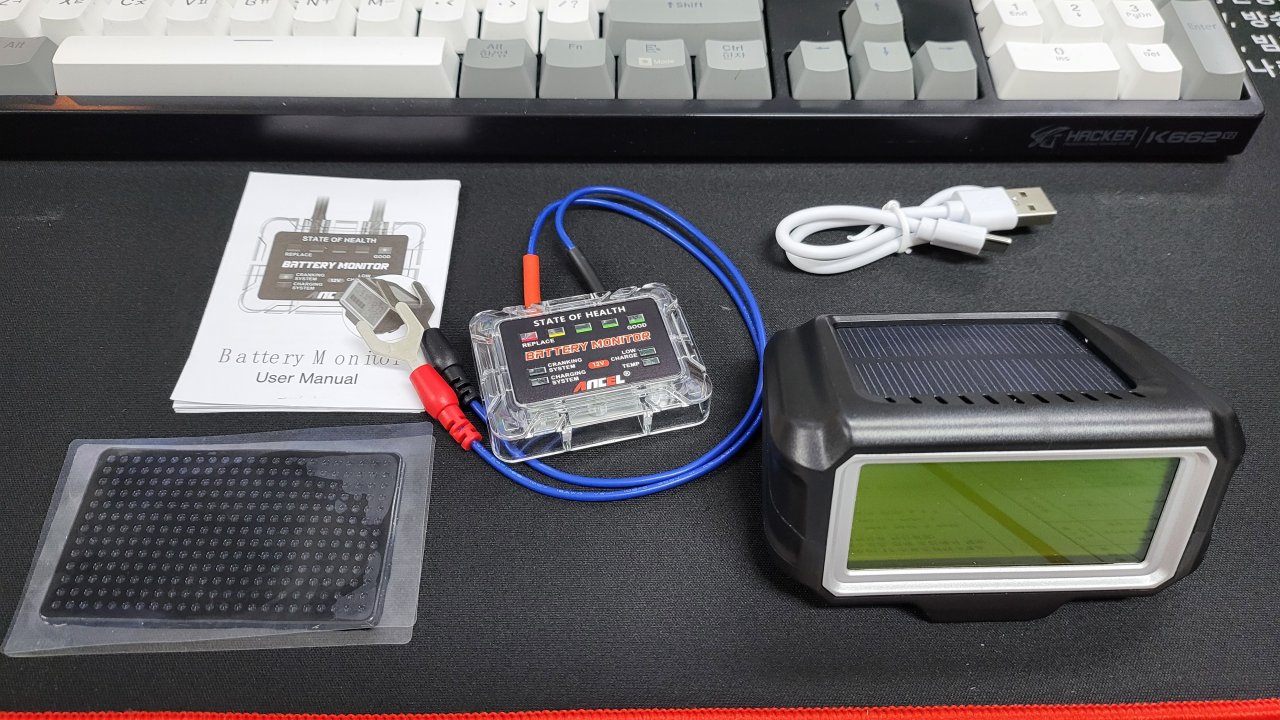

기본 구성품은 매뉴얼, 미끄럼방지매트, USB케이블, 배터리체크모듈, 디스플레이입니다.
바닥면에 화씨/섭씨 전환, 전원, 백라이트 버튼이 있습니다.

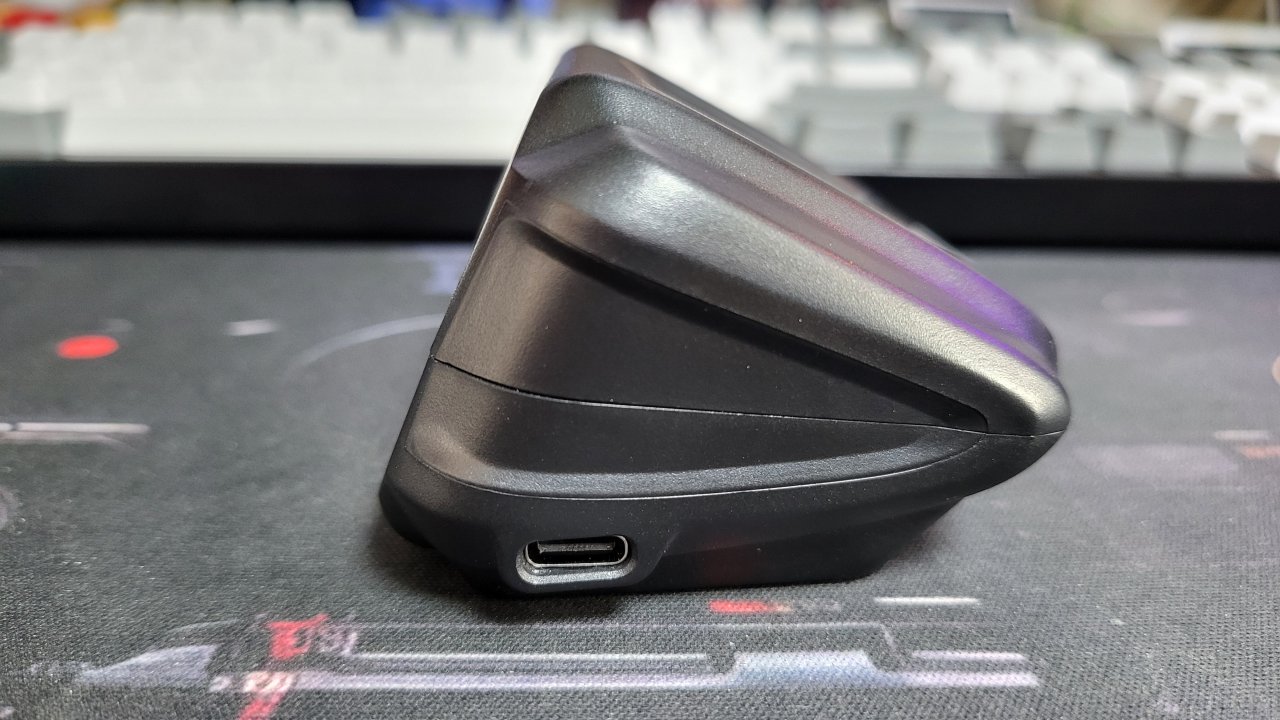

태양광으로 충전을 하며, 부족할 경우 USB C 케이블로 충전할 수 있습니다.

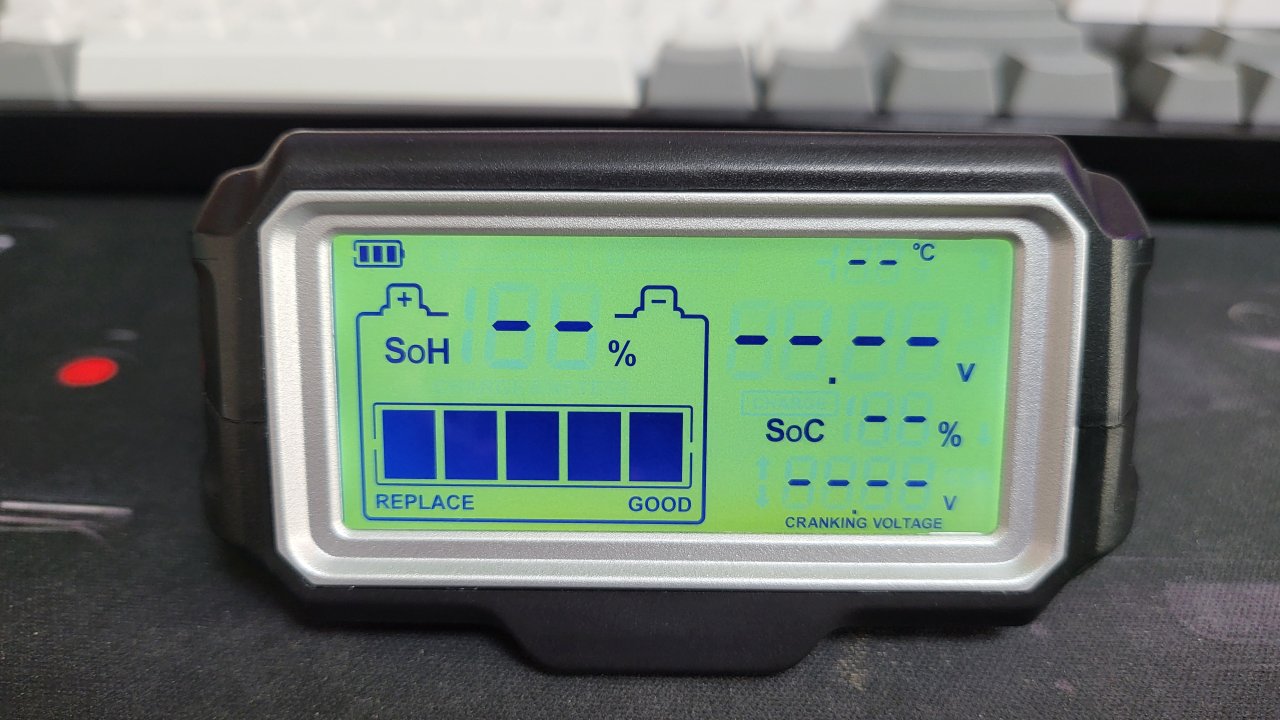

백라이트를 켜놔도 밝을 때는 자동으로 꺼지므로 배터리 소모가 크지 않습니다.

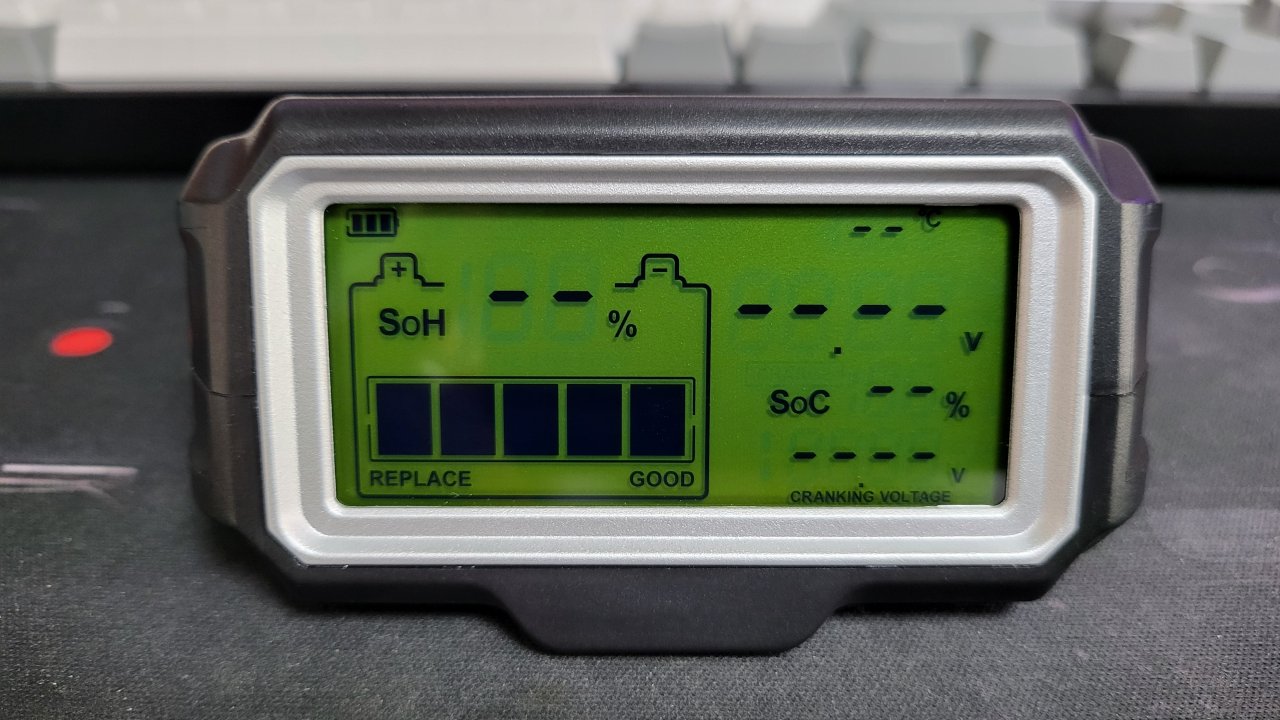

수신되는 값이 없어서 데이터는 표시되지 않은 상태입니다.
설치는 자동차 배터리에 +, - 를 맞춰서 연결만 하면 되므로 간단합니다.
체크모듈에서 상태 LED가 있어서 배터리 상태를 간단하게 확인할 수 있습니다.

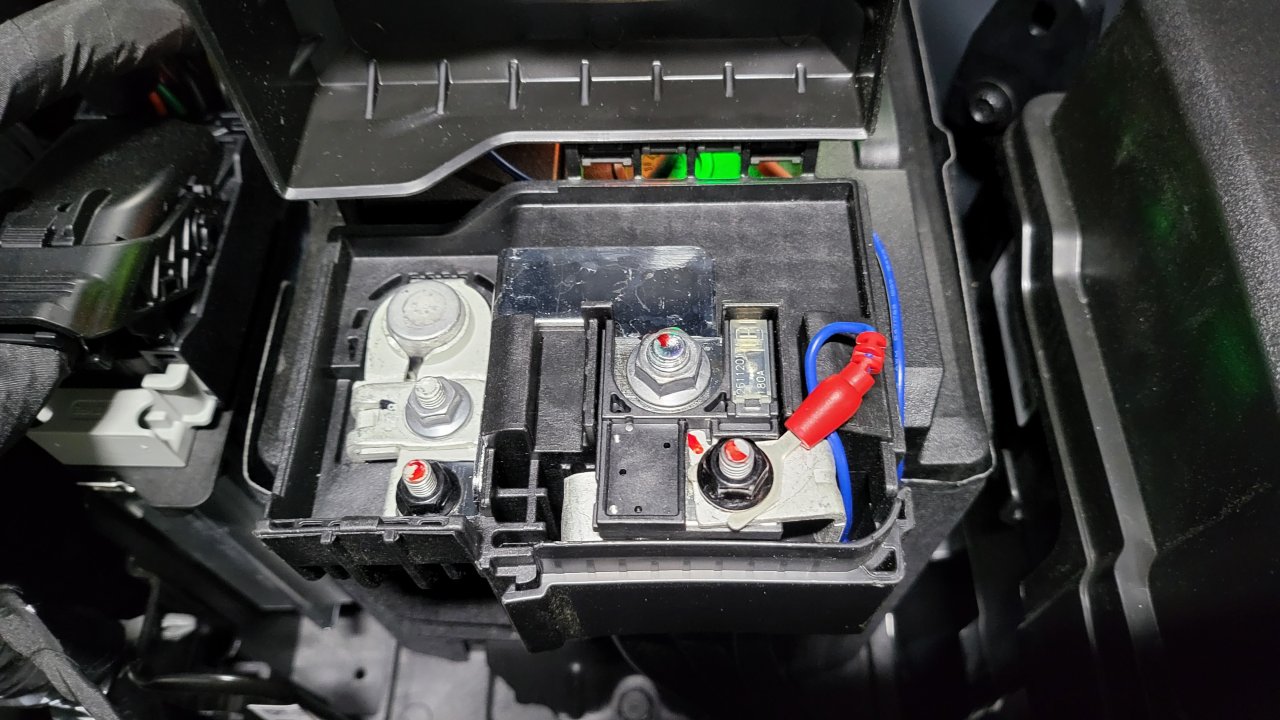

+ 단자 케이스를 자르기 싫어서 아래쪽 순정 케이블 연결통로로 통과시켜 줬습니다.

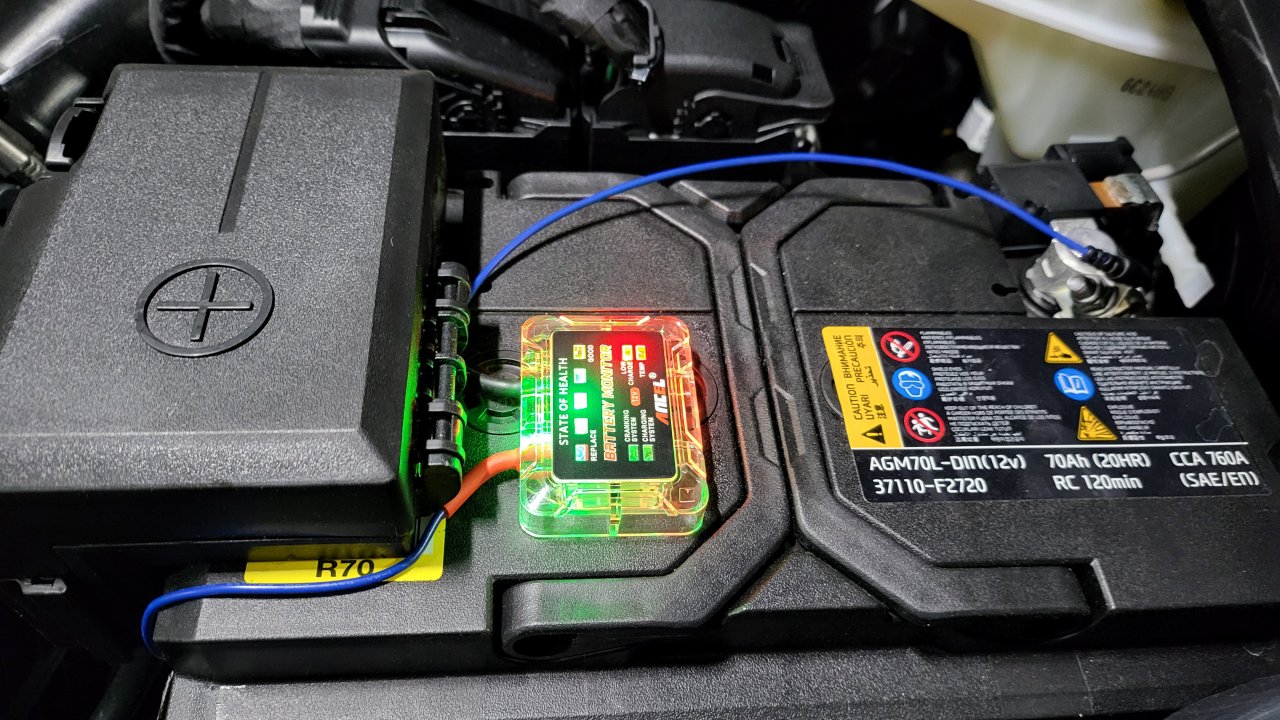

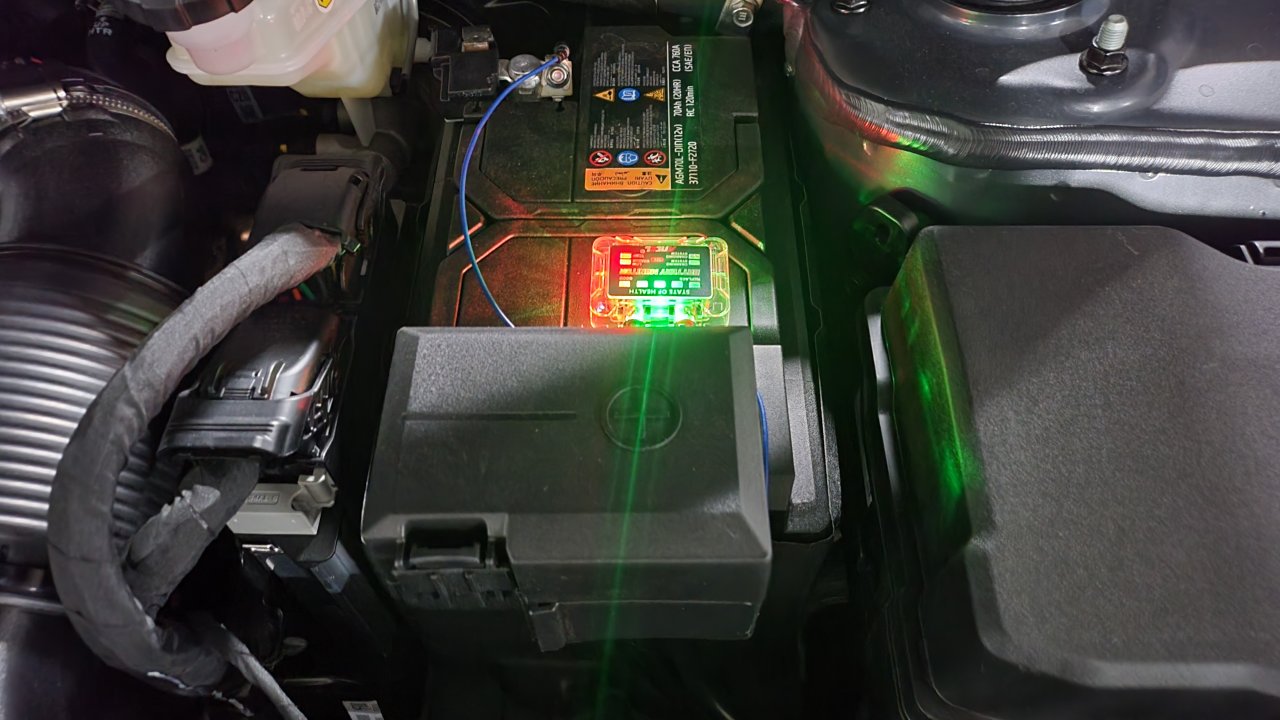

체크모듈은 양면태이프로 자동차 배터리 상단에 부착했습니다.

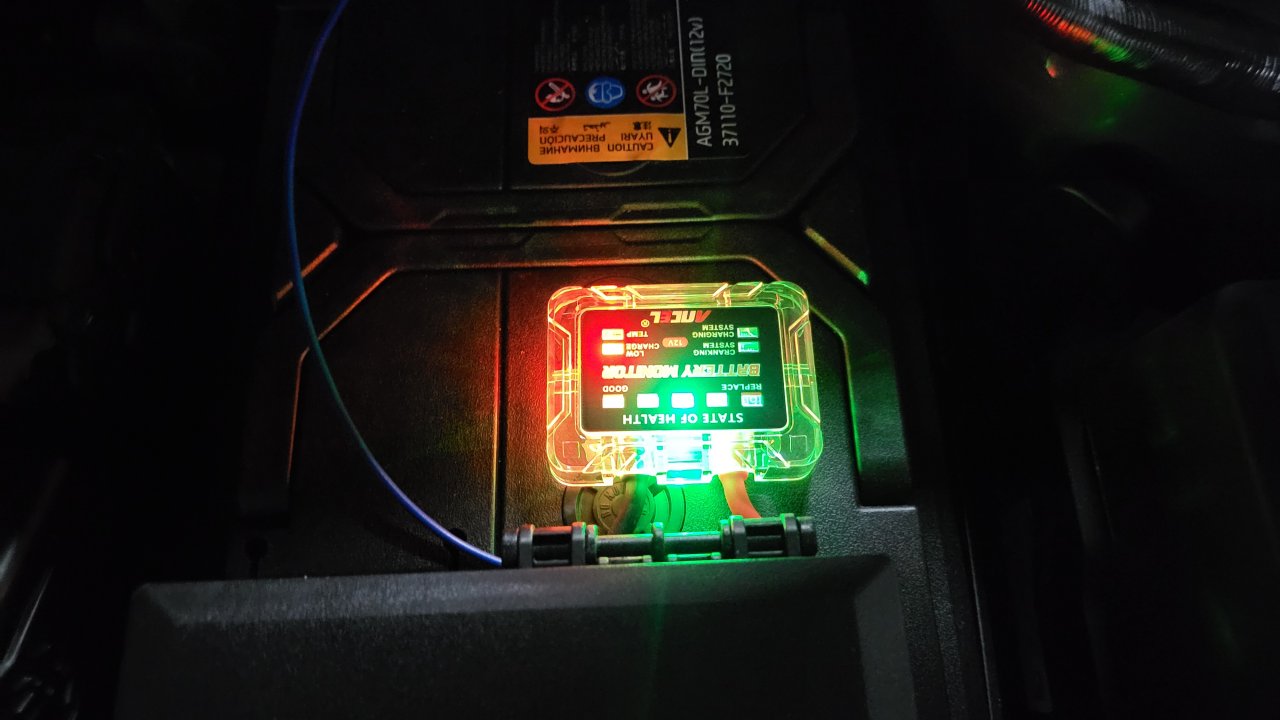

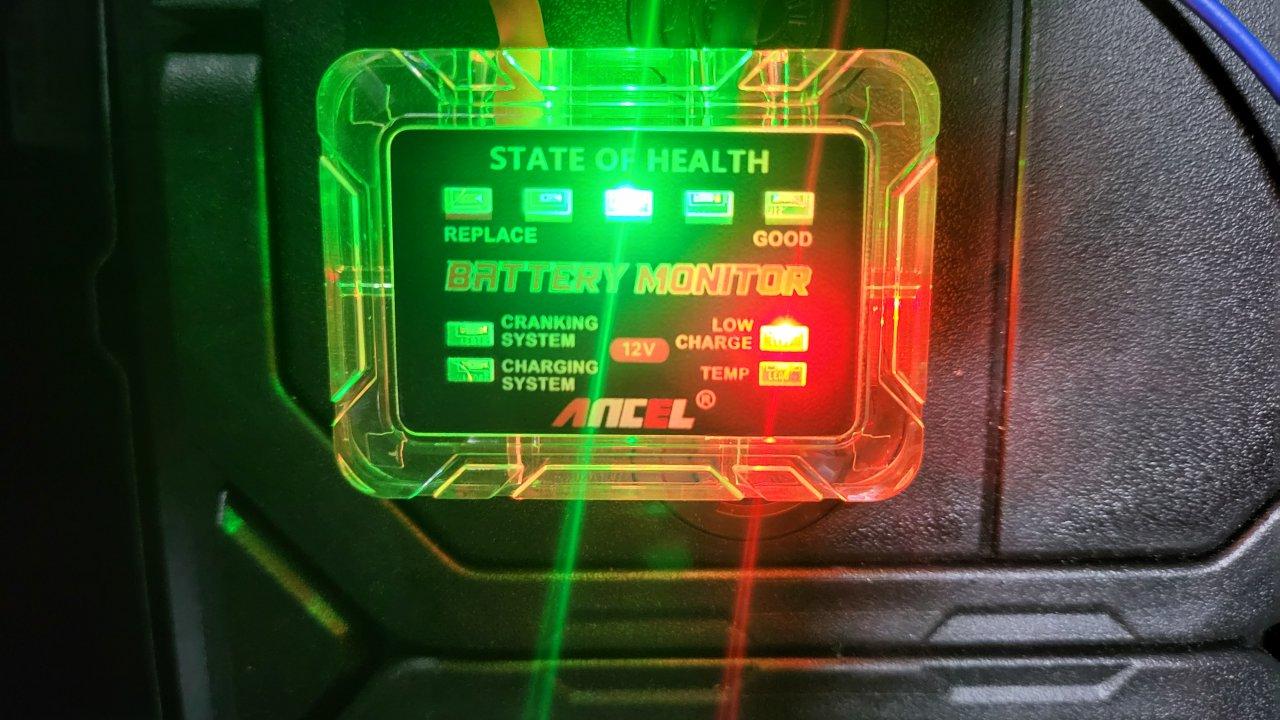

체크모듈에서도 상태를 바로 확인 가능합니다.
SoH는 중간 SoC는 낮은 상태이고, 온도는 높지 않은 상태입니다.

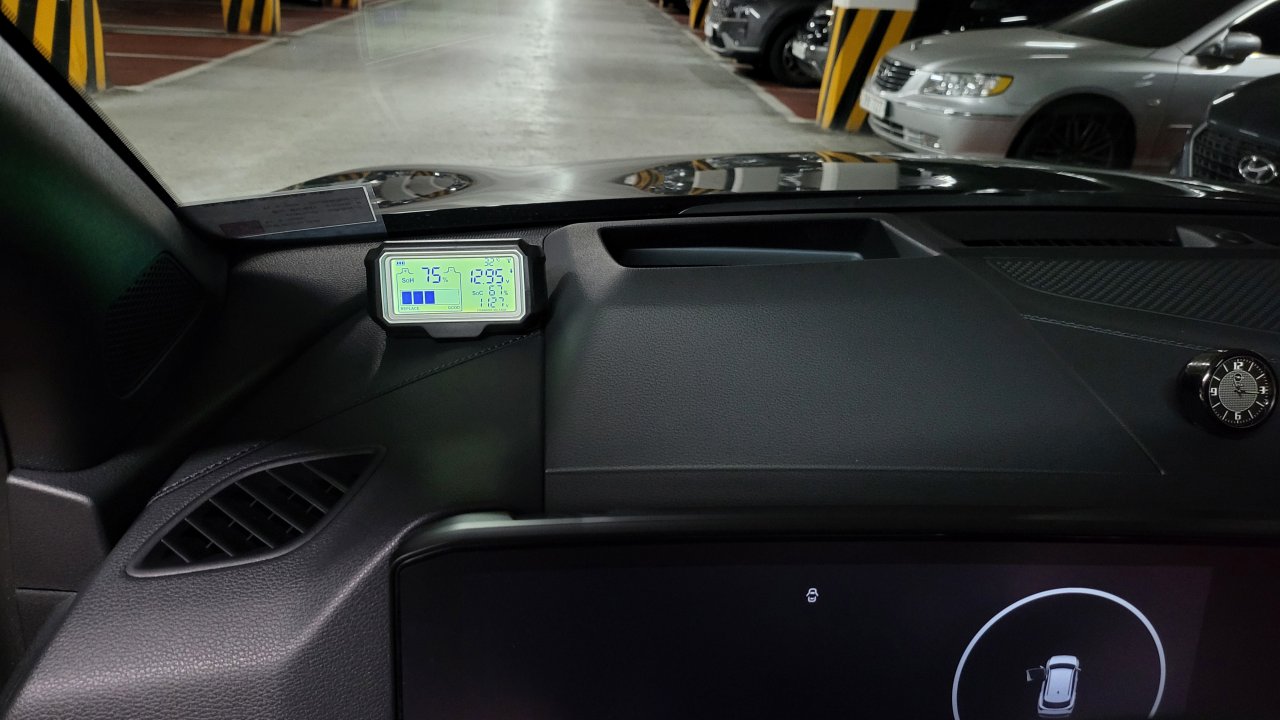

대시보드 좌측에 양면태이프로 고정했습니다.
실리콘태이프라 깔끔하게 탈착이 가능합니다.

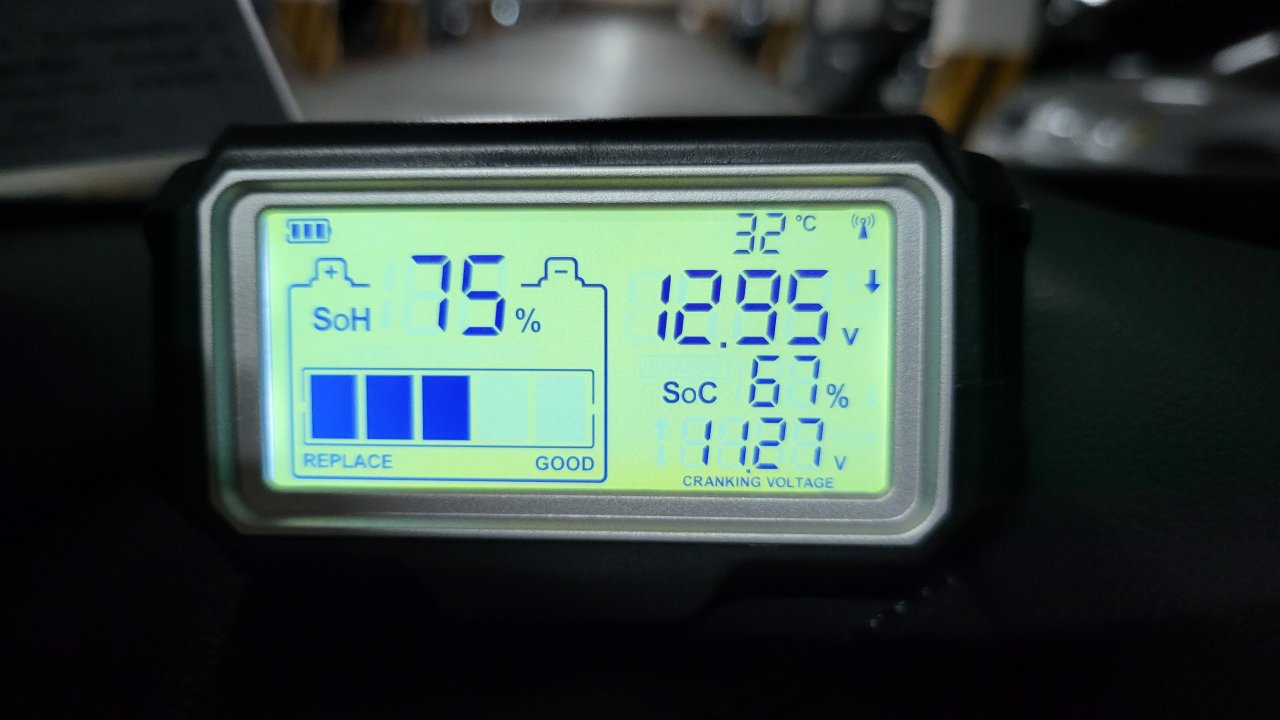

좌측 상단의 배터리 잔량 표시는 디스플레이 모듈의 배터리 잔량입니다.
SoH (State of Health, 배터리 건강 상태) : 75% 정도이고, 수치가 낮을수록 교체시기가 다가왔다는 겁니다.
SoC (State of Charge, 충전 상태) : 현재 배터리의 충전상태를 나타냅니다.

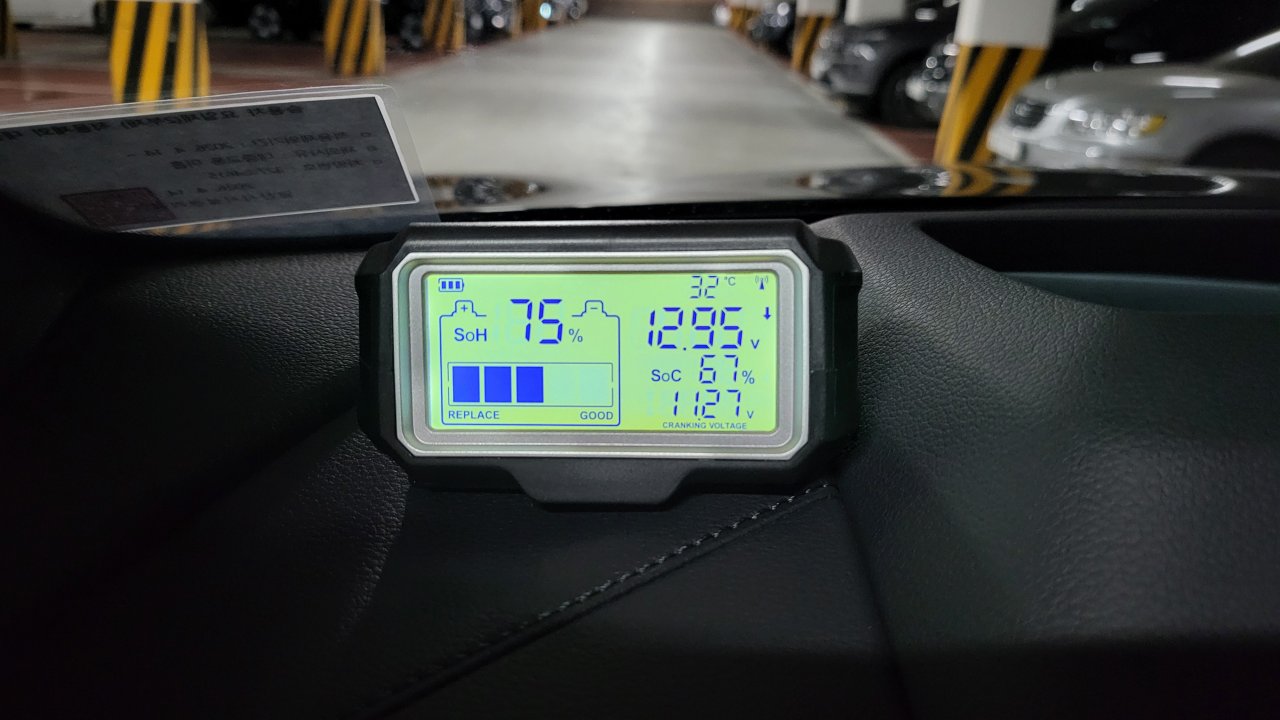

우측 메시지는 상단부터 온도는 32도, 현재전압 12.95V, 시동전압은 11.27V를 나타냅니다.
가독성도 좋고, 운전시야에 별로 방해가 되지도 않습니다.
그리고 주차 후 일정 시간이 지나면 모니터는 완전히 꺼지며 충격(움직임)이 감지되면 다시 켜지므로 모니터 배터리를 절약하도록 되어 있습니다.
