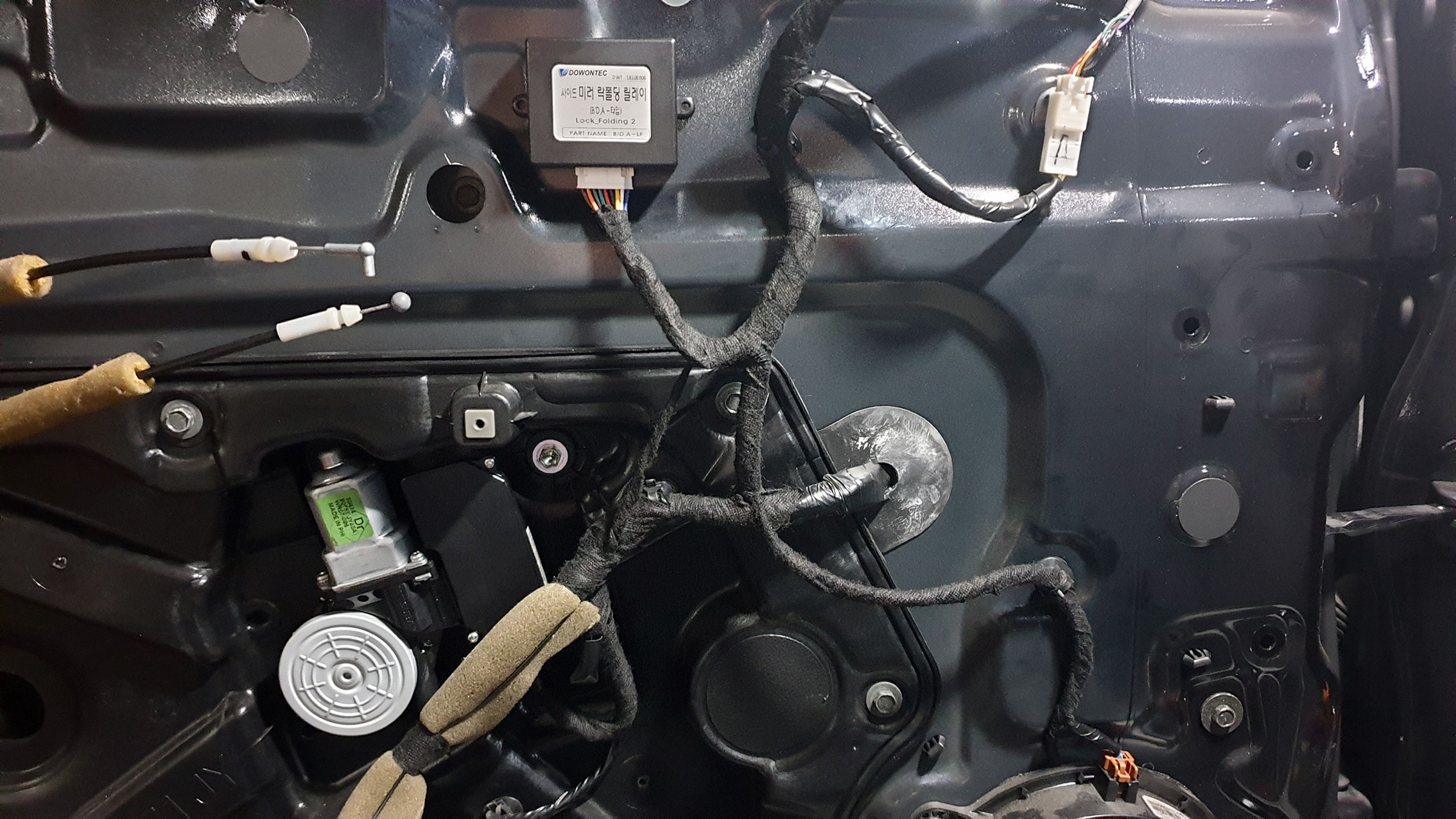

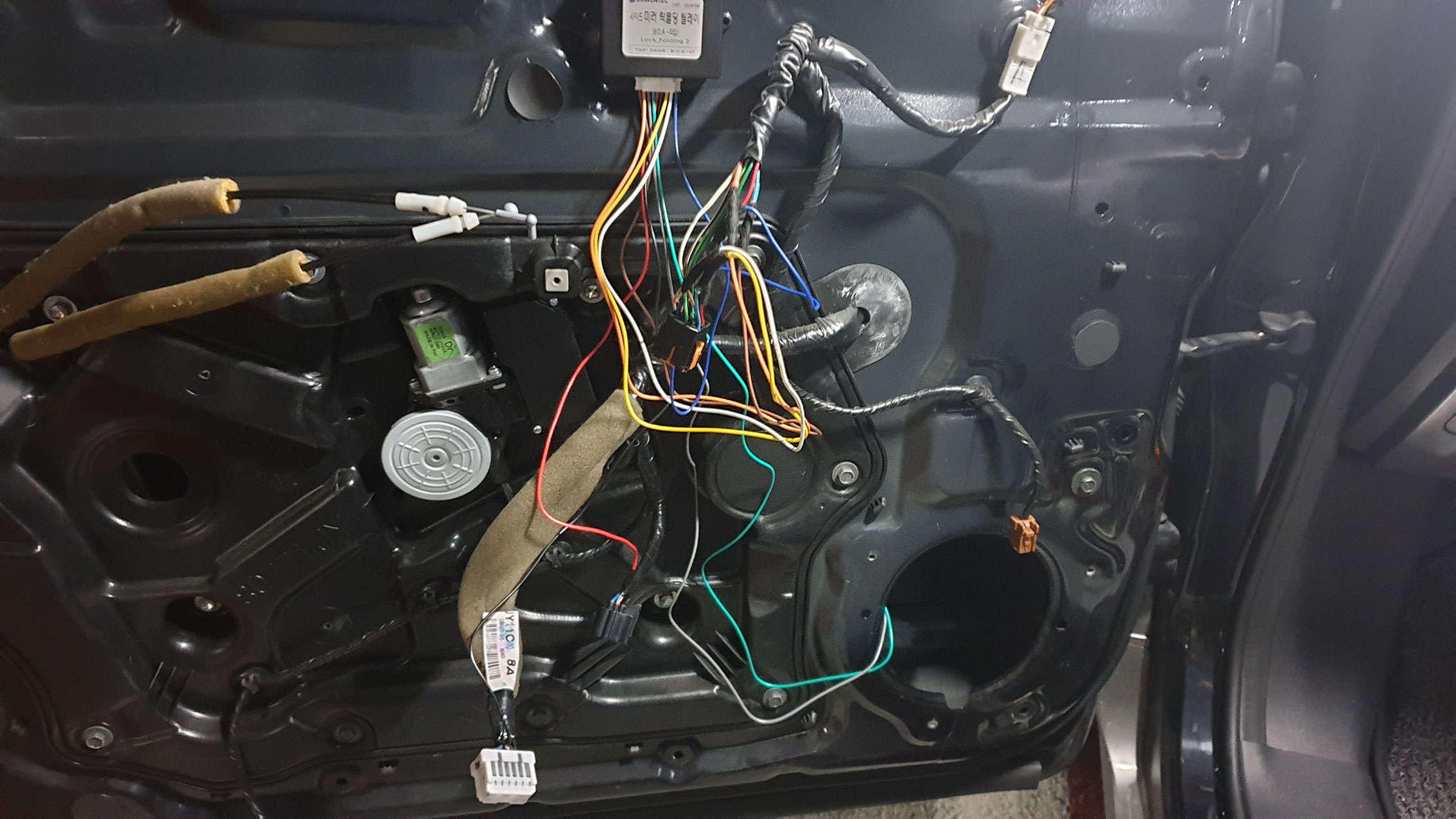

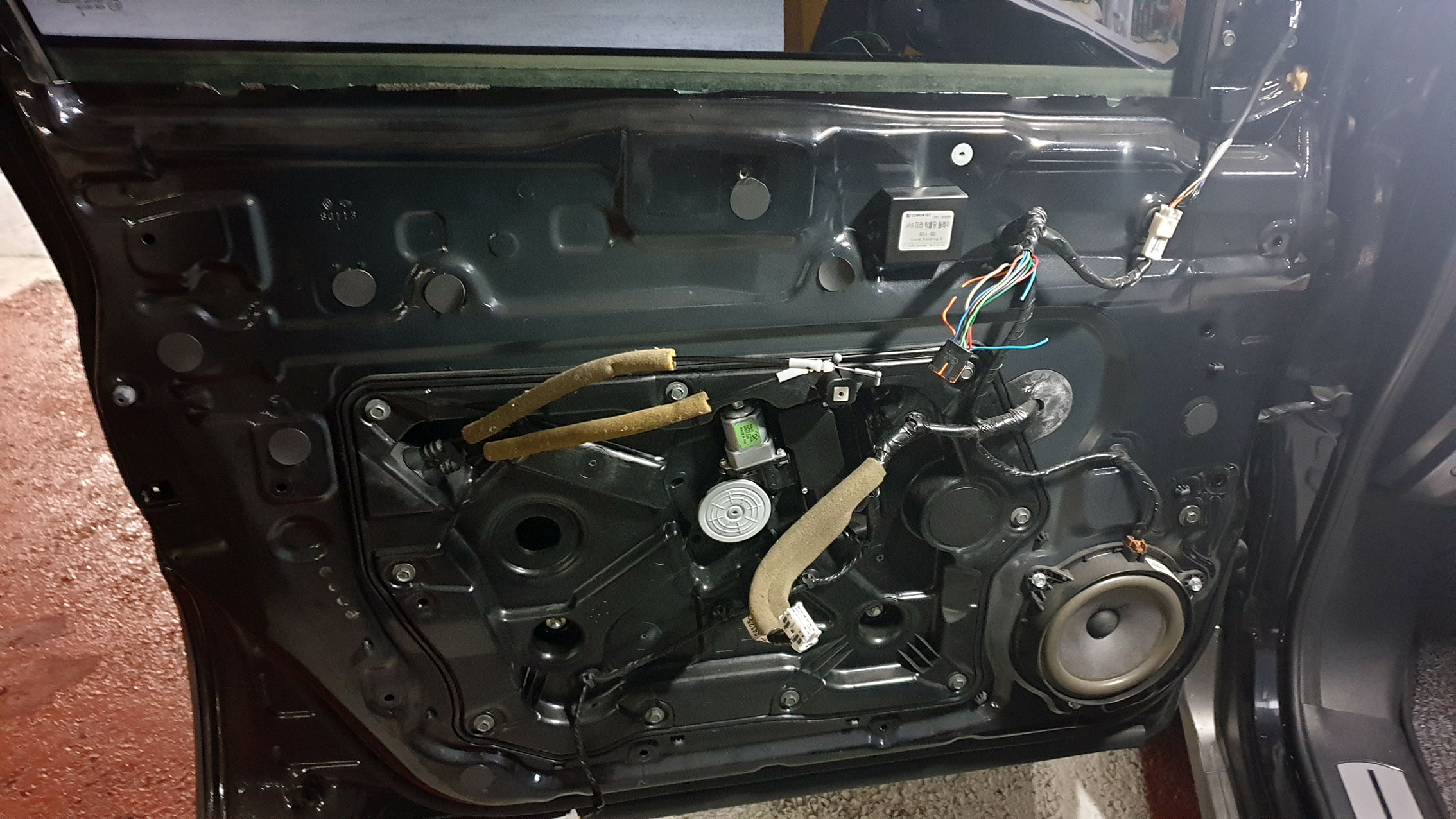

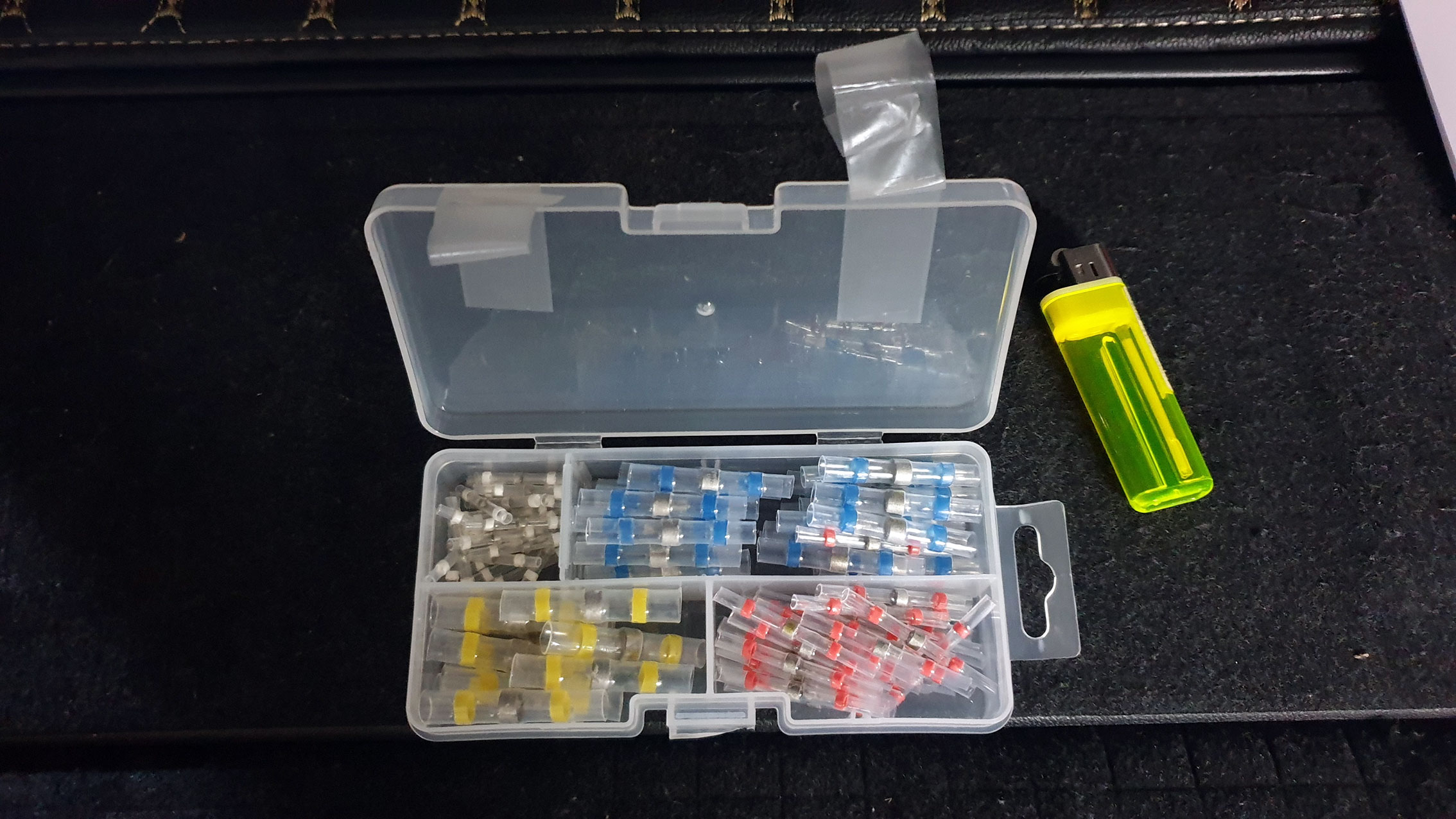

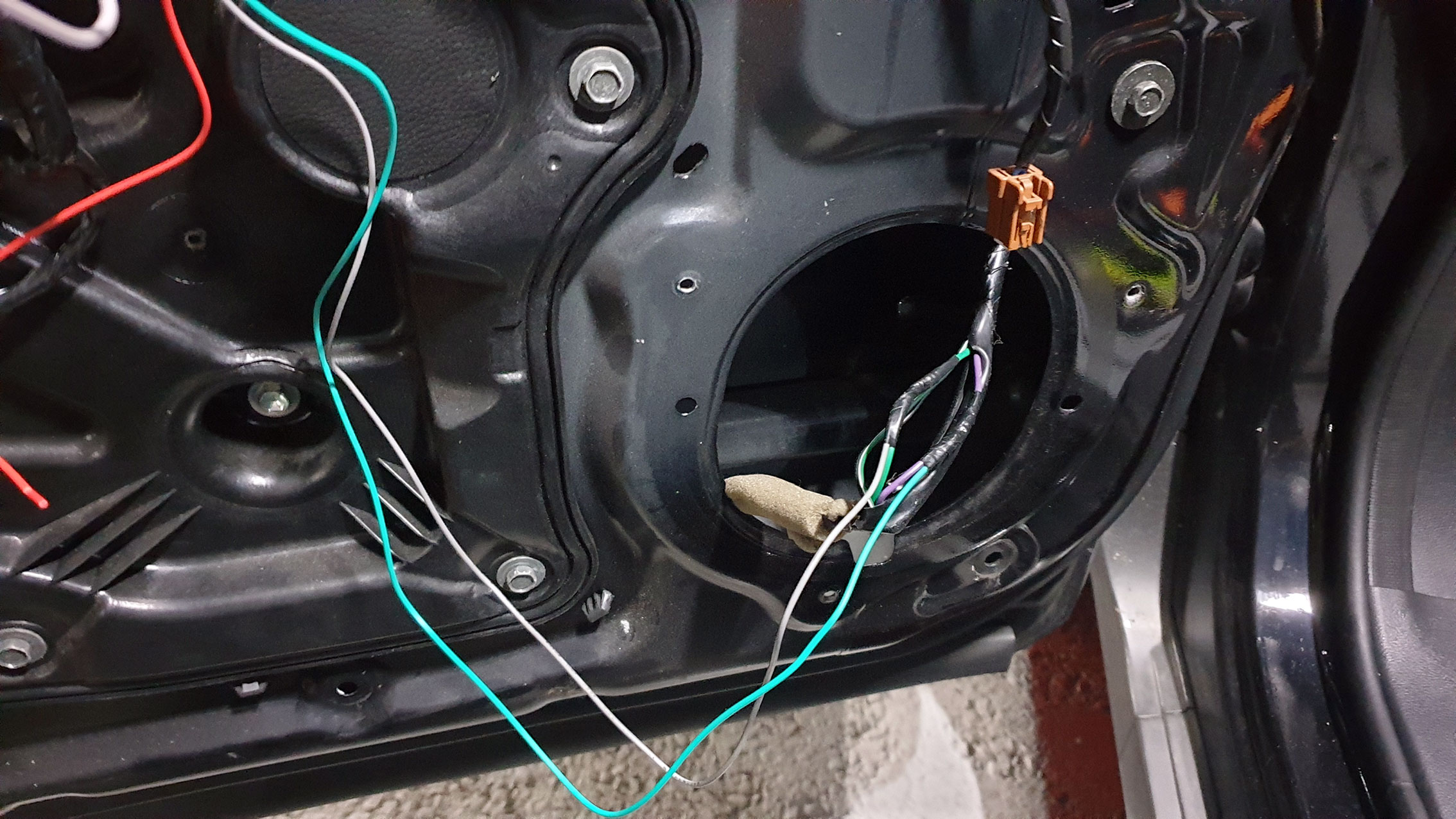

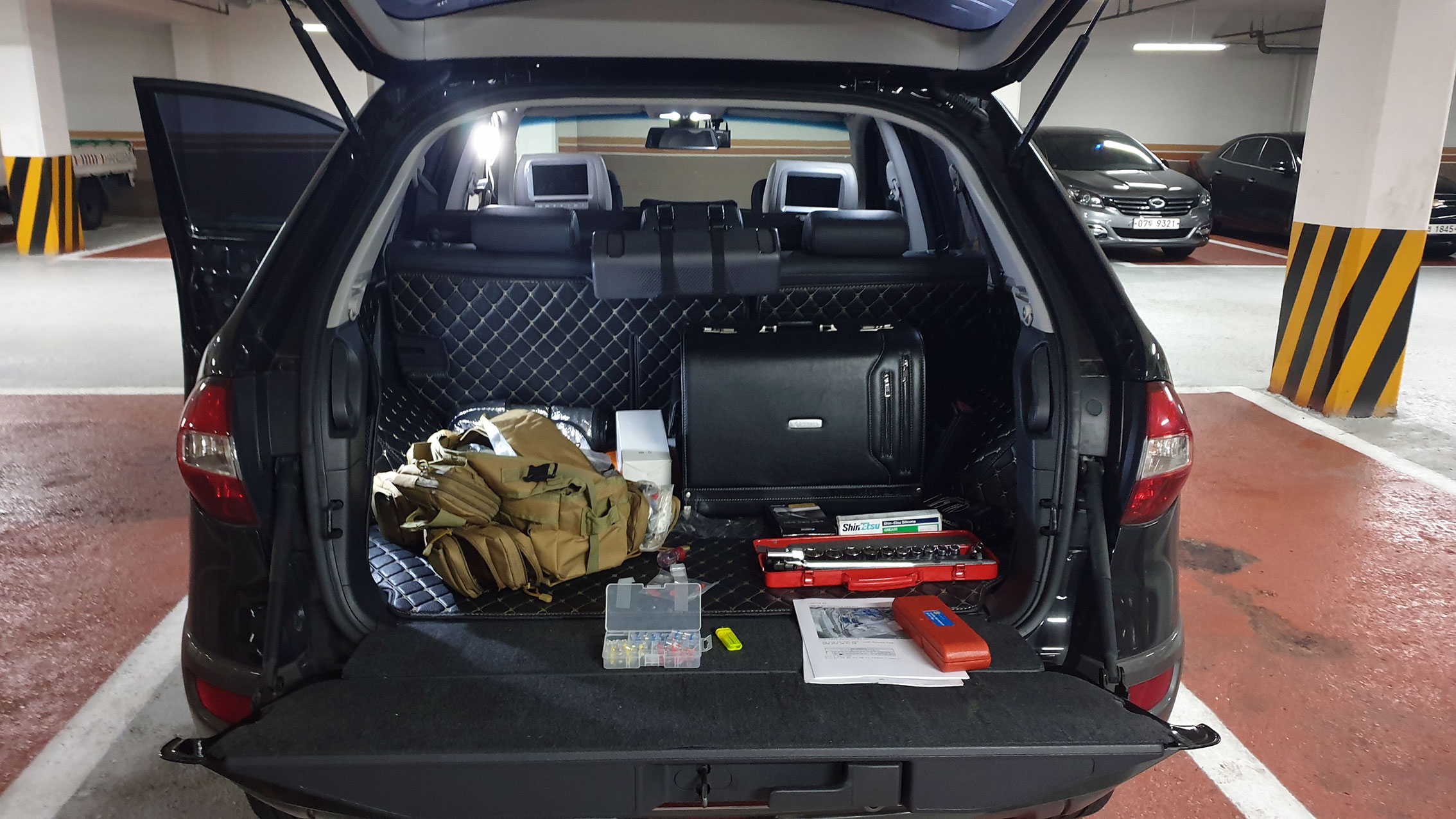

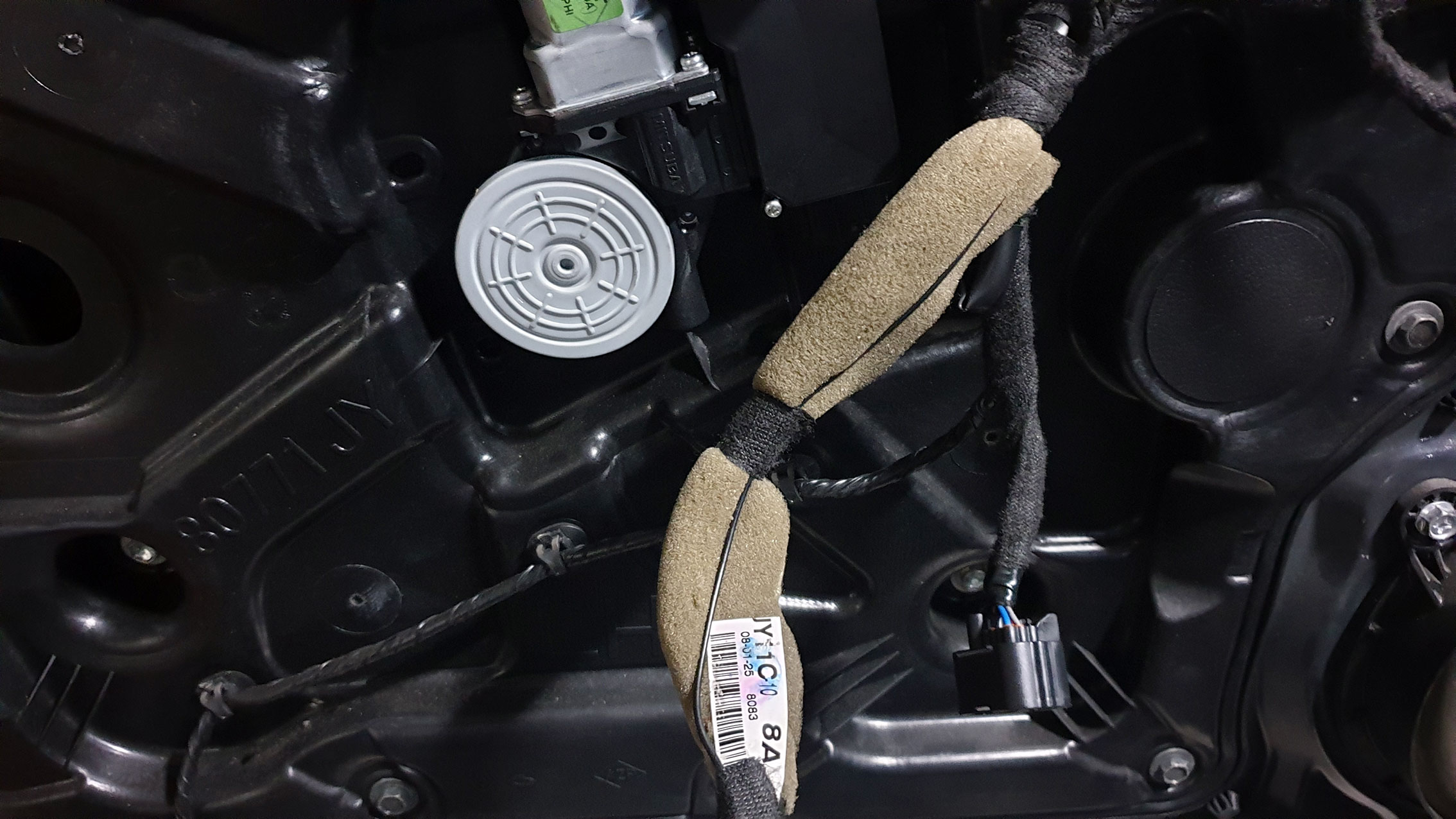

라이터를 안가져와서 집에 다녀왔네요 ㅋ~ 준비를 마치고 작업전 한 컷~이번에 알리에서 구매한 방수커넥터 입니다. 상당히 편리합니다. ㅎㅎ아무생각없이 하다보니 도어트림 탈거전에 사진을 안찍었네요 ㅋㅋㅋ우선 락폴딩 모듈(상단 중앙)의 자리부터 잡아서 양면태이프로 고정해 주고, 매뉴얼을 보고 결선을 시작합니다.위에서 보셨던 방수커넥터 입니다. 양쪽선을 적당히 묶고 열을 가하면 수축튜프로 조여지면서 가운데 있는 납이 녹아 확실한 결선이 됩니다.설명서를 보고 하나둘씩 결선을 해 줍니다.스피커 제거후 안쪽배선 연결배선 색상을 설명서에~결선 후 클립도 다시 붙여줍니다. (스피커자리 내부 고정용)결선이 완료되었습니다. 이제 배선정리를 해야겠군요~테사 태이를 이용해서 꼼꼼하게 감아줍니다. (1.잡소리 방지, 2. 다음작업시 거슬리지 않도록, 3.미관상 깔끔하게)접지선은 윈도우 컨트롤 쪽으로~ (차량 도어에는 접지를 하지 않는다고 하더군요~ 아마 배터리 마이너스 단자랑 연결이 안되서 그런듯)대충 마무리가 되었습니다.이렇게요~~ 뭐 나름 깔끔한것 같습니다. ㅎㅎ 제 기준이지만 ^^
요렇게 작업은 완료되었습니다.
직접 자가설치(DIY)시에는 제품에 포함된 매뉴얼 만으로는 조금 부족할 수 있습니다.
인터넷 검색해 보시면 더 자세한 매뉴얼들이 나와있으므로 참고하시고, 배선정리나 결선용 커넥터 등은 제글 참고하시면 될 듯 합니다. ^^....
