  1. 2018.04.15 QM5 디젤 에어컨 필터 교체 (PTC히터 잡소리) (2)

미뤄왔던 QM5 디젤 에어컨필터를 교체했습니다.

QM5 를 타보지 않은 분들은 "무슨 에어컨 필터 교체로 포스팅을 하지?" 라고 생각할 수 도 있습니다. ㅋㅋㅋ

제 경우에도 이전 차(기아)는 3분이면 끝났죠. 그냥 조수석옆에 서서 콘솔박스 열고 교체하면 되니까요 ㅋㅋㅋ


우선 QM5 는 유럽 수출형 모델로 운전석이 오른쪽으로 설계가 되었습니다만 우리나라는 운전석이 좌측에 있죠....

즉, 에어컨 필터도 운전석 쪽에 있습니다.

뿐만 아니라 작업을 방해하는 것들이 많이 있습니다. ㅋㅋㅋ



사진 우측이 이번에 교체할 3M 필터 입니다.

좌측은 스마트폰에 연결해서 사용하는 내시경 카메라 입니다. ㅋㅋ~

카페에서 작업하신 분들이 하도 힘들다고 하셔서 혹시나 필요할지 몰라서 차로 가져왔는데... 사용할 일은 없더군요.



이것이 신의 한수였습니다.

필터 교체시 힘든 이유가 아크로바틱 한 자세로 작업을 해야하는것이 가장 힘든데.. 요걸 깔고 작업하니 한결 수월하더군요 ㅎ~



우선 핸들 하단의 커버를 탈거하기 위해 위 사진의 붉은원에 있는 10mm 볼트 2개를 풀어줍니다.



기어박스 쪽 커버도 헤라를 이용해서 분리해 줍니다.



하단 커버를 핸들 바로 아래쪽에 헤라를 끼워서 탈거해 줍니다.

여러 커넥터 들이 있는데... 계기판 조명, 주차센서스위치, 스피커, OBD커넥터 등등이 있습니다.

왼쪽편에 있는 락을 -자 드라이버로 눌러서 분리해 줍니다.



스피커는 락이 안쪽으로 고정이 되어 있어서 케이블 분리를 못하겠더군요 -.-..

결국 분해해서 뒤집어서 고정해 놨습니다. ㅋㅋ.. 다음번엔 분해하지 않고 커넥터 분리가 가능하겠습니다. ㅋㅋ



핸들 하단의 윗커버를 탈거한 상태 입니다. 뭔가 많이 지저분하네요...

퓨즈박스는 따로 배선정리를 한번 했으니 내일쯤 따로 포스팅 하도록 하겠습니다.



하단 커버를 하나 더 분리해야 합니다. 붉은색 원으로 표시된 15T 별렌치로 풀어주시면 됩니다.

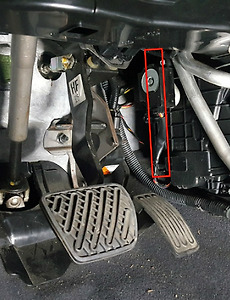

위 사진에 붉은색 사각형으로 표시된 부분에 에어컨필터가 숨어있습니다. ㅋㅋㅋ



에어컨필터 커버 하단에 있는 락을 살짝 들어올려서 당기면 분리가 됩니다.



다른 분들은 위 부품을 탈거하고 작업하시던데.. 저는 커넥터만 빼고 작업을 해도 가능하더군요 ㅎㅎ

아무래도 옆에 깔아둔 박스 덕분에 안정적인 자세가 나와서 그렇겠죠 ㅋ~



거의 1년만에 교체하는 에어컨 필터 입니다. 상태가 좀 그렇네요~~ 앞으로는 자주자주 교체해야 겠네요 ㅎㅎ



요녀석이 교체할 에어컨필터 입니다.



뒷면(운전석쪽)은 검은색이네요 ㅎ~



분해한김에 PTC 히터 쪽 떨림부분도 확인해 봤습니다.



우선 커넥터를 분리하고...



요녀석이 PTC 히터 입니다. 디젤차량에만 있는 부품이죠~~



어딘가에서 PTC히터 떨림에 의한 잡소리 조치글을 봤는데.... 분해해 보니 구조상 떨림이 생길것 같지는 않은데...

뭐... 커버 뜯은김에 보는거니까 뭐.. 손해보는 느낌은 아니네요 ㅎㅎ


이상 QM5 디젤 에어컨필터 교체기 였습니다. (QM5 가솔린은 조금 더 쉽다고 하더군요 ㅎ~)


작업을 하고나서 보니.... 마음의 여유를 갖고 천천히 하면 별로 어렵지는 않은 작업입니다.

다만... 박스나 신문지를 깔고 작업하는 것을 강력히 추천드립니다. *^^*
