  1. 2014.11.27 HK-450 조립기 (플라이바)

제품명 : HK-450GT CCPM 3D Full Alloy Helicopter Kit (Align T-Rex Compat.)

뭐 특별한 건 없습니다만... 직접 조립을 하는 기체는 처음이다보니... 글을 남기게 되네요...

실제 조립한지는 한달 다되어 가는데.. 이제서야 글을 쓰게 되네요 ㅎㅎ

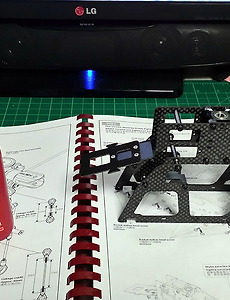

: 우선 록타이트를 준비합니다.

HK-450의 경우 메인프레임이 조립되어 있지만... 렌치드라이버로 살짝 돌려서 풀리는 나사는 록타이트를 발라서 다시 고정해 줍니다.


테일붐 및 테일붐 브레이스, 러더서보 마운트, 수평/수직 미익, 테일로터 어셈블리 등을 조립해 줍니다.

물론 메뉴얼에 나와있는 순서로 조립해 주면 됩니다.  HK-450 v2 는 TREX 450SE v2 매뉴얼을 보면 됩니다. ㅎ~

벨트를 연결할때.. 조금 번거롭더군요 ㅎㅎ


가조립 한것을 고정하고, 메인로터를 조립합니다.


모터 및 메인로터를 끼우고 메인드라이버기어 및 테일브라이버 기어를 조립합니다.


메인로터 및 기어 조립상태...


장착할 기자재들 입니다.

HK401B 헤딩락 자이로 (GY401호환), 스와시서보3개(, 러더서보1개, 브라운아웃용 콘덴서2개(한개는 터니지 구입, 한개는 성지변속기에 포함 ㅎ), 성지 +T60 변속기...



- 모터 : Turnigy Typhoon 450H 2218H Heli Motor 3450kv (450 class)

- 스와시서보 : HobbyKing 939MG Metal Gear Servo 2.5kg/ 12.5g/ 0.14sec

- 러더서보 : HobbyKing HK-922MG Digital Metal Gear Servo 1.8kg/ 12g/ 0.07sec

- 프로텍터 : Turnigy Voltage Protector 550000uf (1.4sec)

- 변속기 : Groupner/SJ +T60 (텔레메트리)

- 수신기 : Groupner/SJ GR-24L (텔레메트리)


우선 서보테스터(우측에 빨간색)를이용해서 모든 서보를 중립(뉴트럴) 상태로 만든 뒤 프레임에 고정합니다.

서보테스트 : Turnigy 760LV-HV Dual Pulse Width Selectable Servo Tester



서보혼은 미리 장착 후 서보 중립설정을 했습니다.


각 링키지를 연결해 줍니다.


정리할 배선을 확인합니다.


랜딩스키드 및 파이프, 변속기를 장착하고, 케이블 정리를 위해 돼지꼬리로 서보케이블을 감싸 줍니다.



자이로 장착 및 돼지꼬리..... 자이로 케이블은 재작업을 했습니다....


노이즈 필터도 곳곳에 끼워줬습니다.


작업중.. 송신기, 수신기, 변속기 펌웨어를 최신버전으로 업데이트 해 줬습니다.


수신기랑 볼트 프로텍터도 장착해 줍니다.


배터리 마운트에는 고무스폰지를 덧대어 줘서 배터리가 미끌어지지 않도록 했습니다.


우측 자이로 장착부를 보시면... 자이로 케이블도 돼지꼬리로 감아둔 것이 보입니다.

이것 때문에 쎄팅할때 좀 고생을 했습니다. 자이로 케이블은 최소 5Cm 정도는 묶어 두면 안되는 것이더군요...

케이블을 타고 자이로로 진동이 유입되어... 테스트 중 자이로가 풀려버리는 증상이 -.-....


변속기와 모터 케이블도 고정을 해 줬습니다만... 초기 세팅시 모터선을 빼고 세팅하는 것이 안전하므로...

제일 나중에 고정하는 것이 좋은것 같습니다.


플라이바 패들과 메인로터 블래이드도 달아줍니다.


피치도 세팅을 해 줍니다. 왼쪽에 보이는 것이 디지탈 피치 게이지 입니다.


테스트를 위해 배터리를 장착해 봤습니다. 커넥터는 드리프트 RC카를 할때부터 XT60 으로 통일 했습니다. ㅎㅎ


선정리는 완료 되었는데...


우측의 자이로 케이블이 문제의 부분입니다.


요걸 다 풀어서 꼬은 후 늘어뜨려 놓고 사용하고 있습니다.



기본적인 조립은 완료가 되었습니다.

초보라 해도 조립자체는 어렵지 않은 것 같습니다만... 세팅이 문제겠죠...ㅎㅎ

세팅은 제가 삽질했던것들을 포함해서 별도로 포스팅 하도록 하겠습니다.
