안드로이드 룸미러

D.I.Y 2018.05.31 16:23


한달전 헤드레스트 모니터 등과 함께 작업한 QM5 DIY 시리즈의 마지막 물품인 안드로이드 룸미러 입니다. ㅎㅎ

물론 2열 시트 열선 배선작업도 함께 했지만.. 시트에 히팅패드 작업을 아직 안해서 그건 나중에 작업이 완료되면 포스팅 해야 겠네요 ㅎ~


본 제품은 간단하게 말해서 기존룸미러를 대체하는 제품으로 대표적인 기능은 2채널 블랙박스, 내비게이션 등이 있습니다.

운영체제가 안드로이드 이다보니.. 스마트폰을 룸미러로 만들었다고 생각하면 간편하겠군요 ㅎㅎ


제품은 알리익스프레스 할인 행사 때 구입했었고, 설치는 약 한달전에 했었습니다.



이 제품은 다른 DIY 용품에 비해서는 단가가 좀 높은편이라.. 여러종류의 모델을 검토한 끝에 아래 제품으로 구매를 했습니다.

Phisung 이라는 브랜드의 V9 모델 입니다.


위 이미지는 판매자 사이트에서 가져온 이미지 입니다.

기본적인 기능과 특징들이 잘 나타나 있는 이미지라서 요거 하나로 대충 설명이 될 것 같네요~~



제품 포장상태나 배송상태는 괜찮더군요 ㅎ~ 장착전 개봉해서 테스트를 해 봤습니다.



메인 유닛의 하단부 입니다. 물리적인 버튼은 위 사진처럼 하단에 있는 전원버튼 하나 입니다.



상단에는 Mini USB 포트와 마이크로SDCARD 슬롯이 2개(녹화전용, 데이터용) 있으며, SIM Card 슬롯도 있습니다.

LTE를 지원하며, 우리나라에서 사용중인 밴드를 지원하므로 개통해주면 편하게 사용할 수 있습니다.

물론 저는 Wifi 로 사용할 예정입니다.



뒷면에는 스피커와 고정마운트, 전면카메라가 장착되어 있습니다. 마감이나 제품 퀄리티는 나쁘지 않습니다. ㅎ~



또하나 좋은점은 연결 브라켓을 두가지로 제공해 줍니다.

대부분의 차종에 사용할 수 있는 사이즈별 볼브라켓과 주문시 입력한 차종에 맞추어 전용 브라켓을 제공해 줍니다.

위 사진 좌측이 범용 볼 브라켓이며, 우측이 QM5(수출명 Koleos)전용 브라켓 입니다.



후방카메라(좌)와 GPS안테나(우) 입니다.



후방카메라 및 전원배선용 연장선 입니다.



영문 매뉴얼도 한부 들어있네요 ㅎ~



정면 사진 입니다. 평소에 전원을 끄면 이렇게 이반적인 룸미러로 사용됩니다. ㅎㅎ



전원을 키면~~ 거울 전체가 모니터가 됩니다.



메인화면 입니다. 운영체제가 안드로이드 이므로 폰에서 되는 것들은 대부분 된다고 생각하시면 됩니다.



SDCARD 는 64GB 로 2개 장착 했습니다. 블락백스 전용과 데이터 용~~ 최대 128GB 까지 지원이 됩니다만, 가격이 비싸서 ㅎㅎㅎ



구글스토어 에서 내비게이션 앱을 다운받은 후 지도 데이터를 다운로드 중입니다.



요즘 내비게이션 앱들은 데이터 연결이 안되어 있으면 동작이 안되더군요~~

지도데이터를 다운받아두면 실제 사용하는 데이터는 별로 없는데도... 데이터 연결이 안되면 실행이 안되게 만들어 둬서....



위 앱은 카카오내비(구 김기사 내비) 입니다. 내비게이션 앱은 카카오내비와 아틀란3D 를 추가 설치했습니다.



사용할 법 한 앱도 몇가지 설치를 했습니다.



무선 파일 전송을 위해 플라잉파일 앱도 설치를 했네요 ㅎㅎ 기본 설정 및 테스트는 대충 마쳤고, 아래는 설치 사진 입니다.



먼저 후방 카메라부터 설치를 합니다. 테일게이트 웨더스트립을 부분 탈거하고 내장재를 탈거합니다.



깔끔한 배선 및 빗물이 타고들어오는 것을 방지하기 위해 테일게이트 상단의 고무튜브로 배선을 해 줍니다.



안드로이드 룸미러의 후방 카메라는 기존에 설치되어 있는 블랙박스 후방 카메라 바로 옆에 장착을 해 줬습니다. ㅎㅎ

룸미러를 야간에 후방으로 바꿔두고 사용할 생각도 하고 있어서~~ 시야 확보를 위해 번호판 쪽이 아닌 상단에 설치를 했습니다. ^^




모든 배선은 잡소리가 나지 않도록 면태이프로 감아 줍니다. ㅋ~



요렇게요~~ ㅋ 작업할땐 귀찮지만... 경험상... 번거롭더라도 처음 작업할때 제대로 하지 않으면 꼭!! 다시 작업하게 됩니다. ㅋㅋㅋ



후방카메라는 조수석 2열에서 조수석 쪽으로 해소 배선을 해 줍니다.



GPS 안테나도 장착을 해 줘야 하구요 ㅎ~



조수석 A필러 쪽으로 배선 후 배선정리를 해 줍니다. 후방카메라 배선 정리가 대충 되었으니 룸미러를 교체하겠습니다.



일단 룸미러 뒷부분을 보시면 고정브라켓이 상/하단 두개로 나뉘어진 커버로 덮여 있습니다.



우선 위쪽 커버를 제거해 줍니다. 해라 등으로 찔러서 살짝 들어주면 탈거 됩니다.

하단 커버는 양쪽을 살짝 벌여 주면 아래쪽으로 쉽게 빠집니다.



커버를 탈거하면, 우적센서(좌)와  룸미러 고정 브라켓(우) 가 보입니다.



우선 우적센서 커넥터와 ECM 커넥터를 분리 해 줍니다.

브라켓을 분리 하기 위해서는 전면유리 방향으로 하단 대각선으로 당겨서 빼야 하는데... 이게 좀... 힘들더군요....

너무 강하게 당기면 유리가 깨질까봐.. 거기다 자세가 힘을 주기 힘든자세로 빼야하다 보니 ㅋㅋㅋ



어째든.... 수단과 방법을 가리지 말고(?) 탈거를 하면 위 사진과 같은 모습의 브라켓 내부를 볼 수 있습니다. ㅋㅋㅋ

위 +자 피스(나사)를 풀면 클립이 분이 되는데... 저녀석이 스트링 역활을 해서 브라켓을 고정하는 형식 입니다.



우전섹서 상단에 있는 은색 홀더가 룸미러브라켓이 고정되는 부분 입니다.



확대해 보면 이런 모양이죠~~



처음 작업하실땐 가급적이면 우적센서와 블랙박스 등은 모두 탈거하고 작업하시는 것이 좋습니다.

이유는 힘으로 분리하다보니.....  손을 다칠수도 있고.. 우적센서 등이 파손될수도 있습니다.



이제 구입한 안드로이드 룸미러를 장착해 줍니다.



제품 구매시 함께 받았던 QM5 (Koleos) 전용 브라켓을 안드로이드 룸미러에 고정을 합니다.

+피스(나사) 4개로 고정해 주면 되며, 브라켓을 먼저 고정해도 되고, 브라켓을 전면유리에 고정 후 룸미러를 고정해도 됩니다.

주먹드라이버만 있으면 브라켓을 먼저고정해도 나중에 안드로이드 룸미러를 고정할 수 있습니다.


두가지 방법 모두 장단점이 있어서 본인이 편한 방법으로 작업하시면 됩니다. ㅎㅎㅎ



탈거할때와 마찬가지로 전면유리의 기울기에 맞춰서 상단으로 밀어 올리면 됩니다.

힘으로 잘 안되면 고무망치 등으로 조금씩 두드려서 올려주면 됩니다. 장착 작업도 탈거만큼이나 힘드네요 ㅋㅋㅋ



드디어 장착이 되었습니다. 작업 후 이글을 쓰기 전까지 탈착을 3~4번 한것 같네요 ㅋㅋㅋ



나머지 배선들도 소음방지용 태이핑을 해 줍니다. 중간에 두꺼운 부분은 노이즈 방지용 페라이트코어 입니다.



GPS 안테나도 위치를 정해서 양면태이프로 부착해 주고, 배선정리를 합니다.



하~ 설치가 완료 되었네요.. 이번 작업은 유일하게 예상보다는 조금 어려웠습니다. 예상을 대수롭지 않게 생각했는데...

룸미러 교체가 생각보다 어려운 작업이더군요 ㅎㅎ



평상시 화면을 끄면 이렇게 룸미러로 사용할 수 있습니다.

물론 화면이 켜진 상태로도 초점을 변경해서 후방을 볼 수 있습니다.


작업이 완료되고 약 한달정도 운행을 하면서 느낀점을 정리해 보겠습니다.



1. 가격 : $231.21


2. 제품외형, 마감 : 제품 마감이나 품질은 꽤 괜찮습니다. 물론 갤러시S 나 노트 같은 마감은 아니라도 싸구려처럼 느껴지지는 않네요.


3. 한글화 : 운영체제가 안드로이드 5.1 이므로 한글화에는 큰 문제가 없습니다.

다만 ADAS 기능을 사용할때는 한글화가 100% 안되어 있다보니 구글 TTS에서 영어를 한국어 발음으로 읽어 줍니다. ㅋㅋㅋ


4. 앱(구글 스토어) 호환성 : 구글 스토어 앱을 다운받거나 사용(한글포함)하는데는 아무런 문제가 없습니다.


5. 장점 : 인테리어효과, 다양한기능, ADAS 화면 및 음성안내, 야간주행시 후방시야 확보 (가로등 없는 지역의 후방 시야확보가 가능함) 등


6. 단점 : 위에서 언급한 장점 이외에도 다양한 장점이 있으며, 기능 및 성능 대비 가격이 아주 비싼편도 아니므로 큰 단점은 없으나.....

가장 중요한 꼭 필요한가? 의 관점을 두고 본다면 가장 큰 담점이 될 수 있음.

즉, 제 경우엔 매립형 내비게이션이 있고, 후방카메라 연동이 되어 있으며 2채널 블랙박스가 정상동작을 하고 있는 경우에 정말 필요한가? 라는 질문에 "꼭 필요하다"라고 이야기 할 수가 없음 ㅋㅋㅋㅋ


7. 총평 : 6번 단점에서 언급한 부분이 가장 큰 단점이 될 수 있으나, 애초에 "자동차 용품" 으로 나오는 제품들에 대해 "꼭 필요한가?" 의 기준이 아~주~ 주관적이므로 사람에 따라 6번이 단점이 아닐수도 있겠네요~ ㅎㅎ


필요성 여부를 떠나서 제품만 놓고 본다면 10점 만점에 9점 정도는 충분히 줄 수 있겠네요~ ㅎㅎㅎ



다음번 포스팅 에서는 오랜만에 게임관련 포스팅을 한번 하려고 합니다.

모탈컴뱃 이후로 처음인 듯 하네요 ㅎㅎ

게임 자체의 리뷰는 아니고.. 요즘 핫 한 배틀그라운드 모바일용 게임패드에 대해 소개해 보겠습니다. ㅋㅋㅋ


YOUR COMMENT IS THE CRITICAL SUCCESS FACTOR FOR THE QUALITY OF BLOG POST
  1. angeleye 2018.07.27 19:20 신고  댓글주소  수정/삭제  댓글쓰기

    아! 그리고 냉동탑차에도 설치가 가능할까요??
    제가 완전 기계치라 ㅠ
    부탁 드립니다;;

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.27 20:25 신고  댓글주소  수정/삭제

      음.. 후방카메라는 방수라서 외부에 설치하셔도 되는데.. 케이블 길이가 되는지 확인해보셔야겠네요.
      안된다면 연장케이블 구입가능한지 확인하셔야할것 같아요 ^^
      설치는 직접 DIY를 안해보셨다면 카센타에 설치를 맡기시는게 좋을수도 있겠네요 ㅎㅎ
      직구제품치고는 단가가 좀 높은편이니까요 ^^

  2. angeleye 2018.07.28 01:44 신고  댓글주소  수정/삭제  댓글쓰기

    아 답변해 주셔서 감사합니다~^^
    그럼 어디서 구매를 해야 하는 지 알 수 있을까요??^^

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.28 07:35 신고  댓글주소  수정/삭제

      첫번째 댓글에 답글로 적어드렸는데요 ㅎㅎ
      알리익스프레스에서 구입했구요 링크는 아래입니다. ^^
      http://s.aliexpress.com/UveYn2Av?fromSns=

  3. angeleye 2018.07.28 16:53 신고  댓글주소  수정/삭제  댓글쓰기

    헉;; 제가 직거래를 안해봐서;;
    거기다 영어 ㅠㅠ
    케이블 길이 문의는 어떻게 해야 하는지 ㅠㅠ

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.28 17:33 신고  댓글주소  수정/삭제

      상세설명에 케이블 길이가 나와있을꺼에요~
      탑차에 설치할 위치를 잡아서 줄자로 재보셔서 비교하시면 될겁니다 ^^
      영어는 구글 크롬 설치하시면 접속하시면 자동번역 될꺼에요 ㅎㅎ

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.28 17:38 신고  댓글주소  수정/삭제

      상세설명에 보니까 아래문구가 있네요
      1 x Rear cable ( with 600cm length wire)
      후방 카메라용 케이블이 6미터네요.
      일반 세단이나 SUV에는 충분한 길이인데 탑차는 제가 잘 모르겠네요~
      배선을 어디로할지 확인해서 줄자로 측정을 해보셔야겠네요 ^^

  4. angeleye 2018.07.28 22:20 신고  댓글주소  수정/삭제  댓글쓰기

    아! 감사합니다ㅠ
    그럼 배선 연결은 탑차 아래쪽이든 위쪽이든 상관없나요??
    그리고 만약 길이가 짧다면 다른 걸 알아봐야 하나요??
    후방센서도 선 연결하나요??
    기계치다 보니 너무 궁금한게 많네요 ㅠㅠ

  5. 2018.07.29 13:11  댓글주소  수정/삭제  댓글쓰기

    비밀댓글입니다

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.29 13:48 신고  댓글주소  수정/삭제

      저는 카센터 관련 업을 하는사람이 아니다보니 원하시는 만큼 도움을 드리기는 곤란할것 같습니다.
      제 생각에는 집 근처 카센터에 해당제품의 구매처 정보를 보여주시고, 설치가능 여부를 확인하시는것이 좋을것 같습니다.
      보통 카센터에서 설치비 3만~5만원 정도면 설치해 주십니다. ^^
      도움을 못드려서 죄송합니다.

    • 2018.07.29 17:18  댓글주소  수정/삭제

      비밀댓글입니다

  6. 2018.07.29 18:36  댓글주소  수정/삭제  댓글쓰기

    비밀댓글입니다

  7. angeleye 2018.07.30 13:51 신고  댓글주소  수정/삭제  댓글쓰기

    아! 그리고 혹시 A/S는 가능한 제품인가요??

    • Favicon of http://junghwan.net 뿅이아빠 2018.07.30 14:09 신고  댓글주소  수정/삭제

      해외 직구 제품은 A/S가 안되는 제품이 많습니다.
      해당 제품도 초기불량이나 하자 발생시 직접 중국업체로 보내야하기 때문에 A/S가 안된다고 보시는게 맞을것 같습니다.

  8. angeleye 2018.07.30 14:38 신고  댓글주소  수정/삭제  댓글쓰기

    네ㅠ 답변 감사합니다^^

  9. 2018.08.09 16:00  댓글주소  수정/삭제  댓글쓰기

    비밀댓글입니다

    • Favicon of http://junghwan.net 뿅이아빠 2018.08.09 16:08 신고  댓글주소  수정/삭제

      안녕하세요~ 반갑습니다.
      함께 온 매뉴얼에 나와있는데요.

      언어설정을 변경하시려면, 설정 화면에서 버전 나오는 부분을 찾아서 5번 이상 터치를 하시면 추가메뉴가 활성화 됩니다. *^^*



집에 사용하는 TV가 스마트 TV가 아니라서.. 셋톱박스를 구입해 봤습니다.

안드로이드 셋톱박스가 뜨고 있길래... 한번 장착을 해 봤습니다.

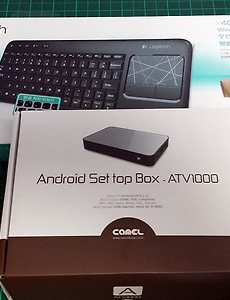

: 구입한 로지텍 무선키보드와 셋톱박스 입니다.

리모컨으로 글자 입력이 너무 불편하다는 후기들을 보고... 터치패드가 있는 키보드를 구입했습니다.


카멜에 전화문의 한 결과....

블루투스 키보드는 사용이 불가하고, RF 방식의 무선키보드는 사용이 가능하나, 100% 호환을 장담할 수 없으므로..

가급적 로지텍 제품을 사용하라고 하더군요.. 비교적 호환성이 높으니....

그래서 로직텍으로 구입을 했습니다... 결과는 제일 아래에....


카멜 ATV-1000 이라는 제품입니다.


USB 포트가 2개, 마이크로 SD 슬롯이 한개 있습니다.


전원, AV단자, HDMI, RGB, RJ45 커넥터가 있습니다.

물론 와이파이도 내장되어 있습니다. 저는 선작업을 추가로 하기 싫어서 와이파이로 연결했습니다.


HDMI 케이블을 사용해서 테스트


우선 큰방의 TV에 연결하기 전에 PC모니터에서 먼저 테스트를 했습니다.


테스트 결과를 순서없이... 주관적인 기준으로 나열해 보겠습니다.


- 너무 가벼워서 TV에 메달려 있다.

- 무선 키보드&마우스의 인식이 잘 되지 않습니다. (로직텍 제품)

- 무선 마우스는 인식됨 (듣보잡 제품 - 마우스만 있어도 리모컨보다는 편함)

- 너무 느리다 (차라리.. 못쓰는 스마트폰 연결해서 사용하는 것이 나을듯)

- 메모리 부족 (루팅할 수도 없고.. 헐...)

- 유투브 안됨 (판매처에서 펌웨어 업데이트 해 준다고는 합니다만... 기간은 미정)


가격대비.. 아주 만족스럽지는 않습니다....

사실.. 셋톱을 구입한 가장 큰 이유가... 얼마전에 구입한 NAS 제품에 있는 아이 영상을 TV로 보기위해서 이긴 하지만....

기대가 큰 만큼 실망도 크네요 ㅎㅎㅎ


구입을 고려하신다면..... 잘 생각하시길....

스마트폰이나 태블릿이 고성능이라면... MHL 케이블 구입하셔서 TV연결하는 것이 차라리....
